【解决】修改子物体Transform信息导致变换不对称、异常问题的解决方案

开发平台：Unity
编程平台：Visual Studio 2020以上
使用语言：C#
 

问题描述

---

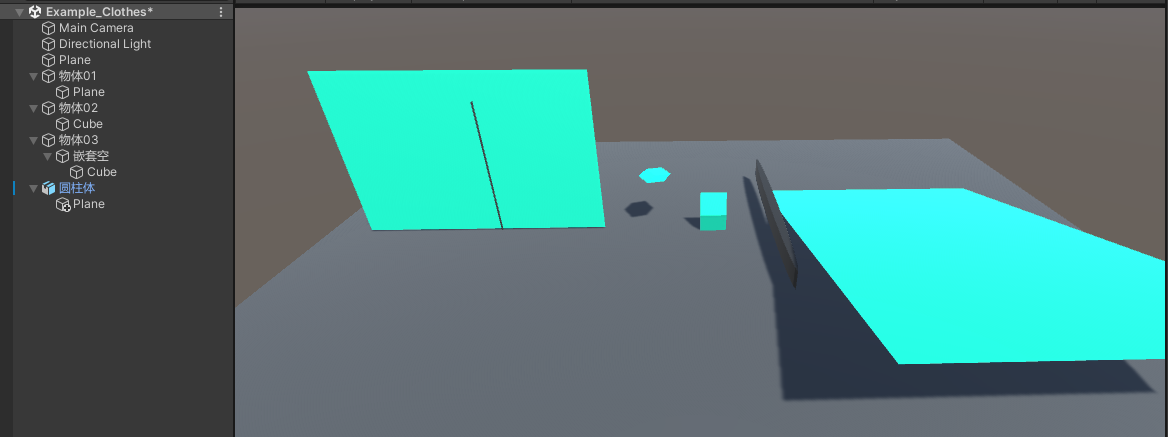

  在修改或调整 GameObject 子对象的 Transform 组件信息时，出现的因修改 Rotation 组件值所导致与实际期望不符合的问题。具体表现情况如下图所示：

补充说明：

1. 物体01、物体02、物体03、嵌套空 所代表的对象均为 Empty GameObject。且 Transform 组件下 Scale 数值均不为1.
2. 圆柱体 为外部模型资源导入对象。在 AssetDatabase 中设置 Scale Factory 为默认值。
3. Cube、Plane 的 Transform 组件值均使用默认值大小。
    

问题原因

---

  在 Unity 世界中，Scale 数值的大小 基于其父对象的 Scale 值大小进行等效变化。即父对象大小发生变化时，子对象应具备其对应的变化大小。对 Unity Scene 窗口下的根游戏对象，其父对象可看作由 一个名为 Scene 的特殊游戏对象容纳。这类特殊的游戏对象，其 Transform、Rotation、Scale 均为默认不可访问。如果不相信？拖拽多个场景至 Hierarchy 面板中，你会发现其和普通游戏对象的拖拽结果相仿，唯一区别是 Scene 之间互不包容（父与子）。

Unity Scale 计算公式
【待补充】

 

解决方案

---

  影响形变的根本原因是其路径上的所有父对象使用的 Scale 值不为1所导致。根据现实情况的模型背景，解决方法大致如下：

1. 检查路径下 Empty GameObject 对象的 Scale 值是否为 1（恒定）
   有时候，程序或动画的某一举动也会修改其值，这个一定要确认！
2. 重设 外部引用模型的 Scale 值为1
   如果本身因为模型问题，则需要向模型师提出现状，重新检查模型面的参数设定值是否正常、正确。
3. 切忌 在已形变对象的子对象下进行 Rotate 操作。
   这样嵌套形变环境下，只会变的更复杂。

 

案例剖析

---

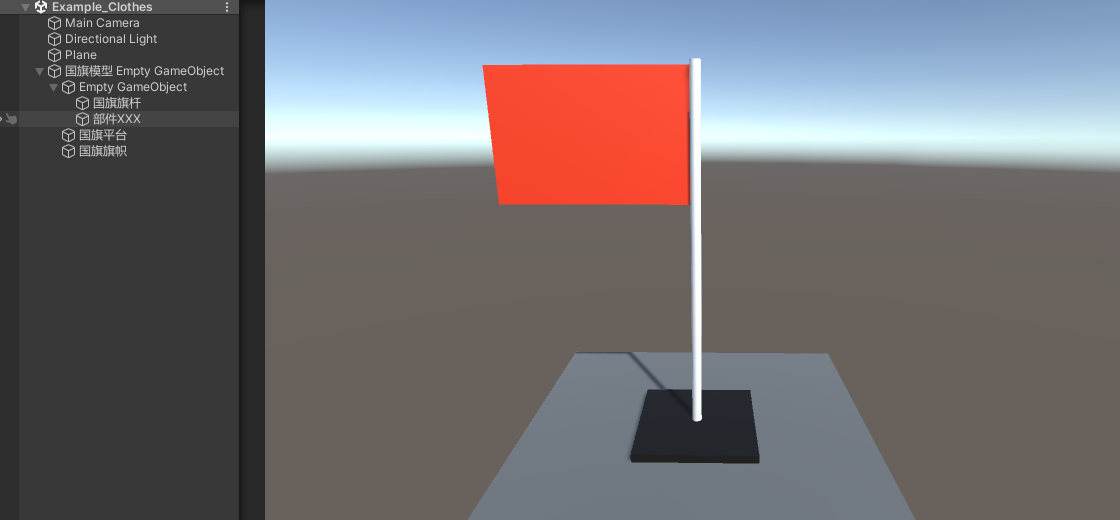

  规范所有确认使用的 Mesh Renderer、Mesh Filter 组件的 GameObject 对象的父对象及其路径上所有父对象。使其所有的父对象 Scale 值均控制在数值1上。例如 国企旗杆 模型进行内部分解：

• Empty GameObject
  = 国旗旗帜 模型
  = 国旗旗杆 模型
  = 国旗平台 模型


若细化 国旗旗杆 模型还需细化，则应当如下：

• Empty GameObject
  = 国旗旗帜 模型
  = Empy GameObject
    = 国旗旗杆 模型
    = 国旗缆绳 模型
  = 国旗平台 模型
