三菱FX5U PLC常数表示方法

以下对常数进行说明。

10进制常数(K)

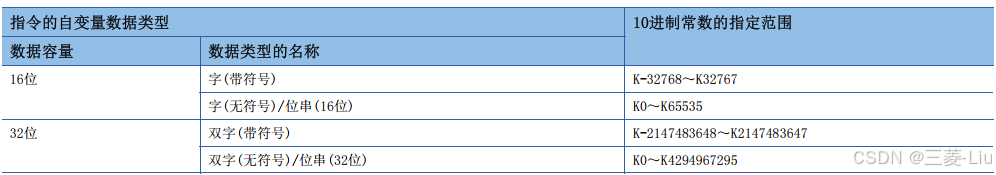

       在程序中指定10进制数据的软元件。以K口进行指定。(例:K1234)指定范围取决于使用10进制常数的指令的自变量数据类型。

16进制常数(H)
       在程序中指定16进制数据的软元件。以H口进行指定。(例:H1234)要以BCD指定数据时，应在0~9的范围内指定16进制数的各位。指定范围取决于使用16进制常数的指令的自变量数据类型。16位时数据容量为H0~HFFFF，32位时数据容量为H0~HFFFFFFFF。

实数常数(E)
在程序中指定实数的软元件。以E口进行指定。(例:E1.234)

实数的设置范围
实数的指定范围如下所示。
-2128<软元件<-2-126、0、2-126<软元件<2128
(E-3.40282347+38~E-1.17549435-38、0、E1.17549435-38~E3.40282347+38)
运算时的动作
溢出及下溢时的动作

运算时发生了溢出及下溢时，将变为以下动作，
发生溢出时的动作:变为出错状态。
发生下溢时的动作:不发生出错，变为0。

输入了特殊值*时的动作
输入数据为特殊值，并以此进行运算时，将变为出错状态。此外，运算中途发生了“-0”时，将作为“+0”处理，运算结果不会变为-0。

程序上的表述
可按照以下表述，指定实数。
通常表述:直接原样指定要设置的数值。(例:10.2345为E10.2345)
·指数表述:以“数值”x10n指定要设置的数值。(例:1234为E1.234+3。+3表示103。)

字符串常数
可以将字符串用单引号(')或者双引号(")括起进行指定。(例:"ABCDE”)此外，NULL字符*!为字符串的终端。*1 字符串:00H
Unicode字符串:0000H

标签
标签是在输入输出数据及内部处理中指定了任意字符串的标识符(字符串)。如果在编程中使用标签，编写程序时可无需理会软元件No.。
