基于BladeRF的GPS虚拟欺骗

作者：齐花Guyc(CAUC)

文章目录

基于BladeRF的GPS虚拟欺骗

一、准备硬件和环境

螺旋天线

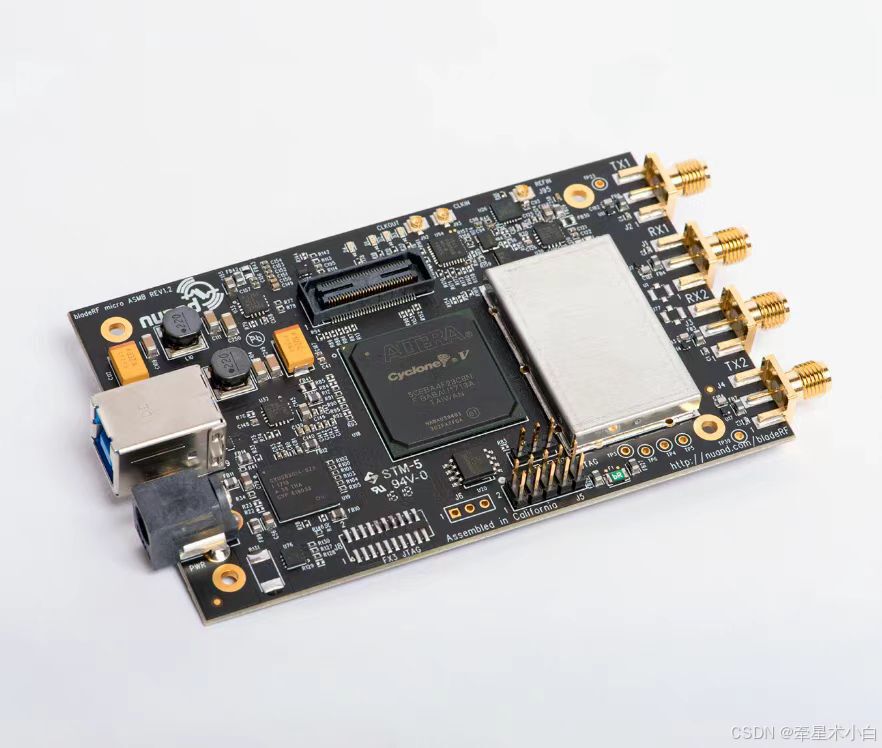

Blade RF 2.0 Micro xA4
PC安装Blade RF驱动和 bladeRFCLI
GPS-SDR-SIM用于生成虚假 GPS 信号

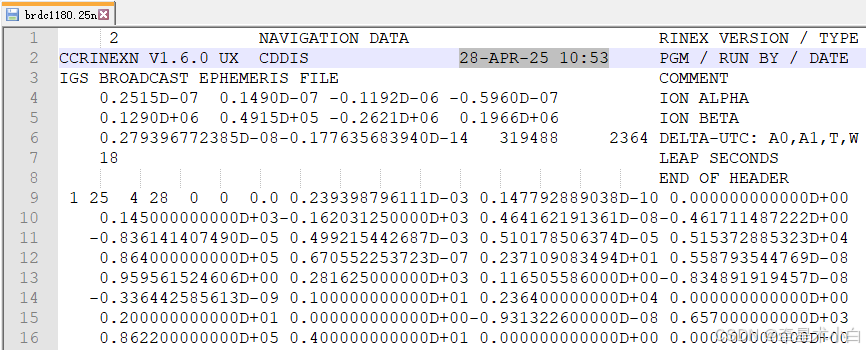

网盘中还有2025年4月28日的广播星历年积日为118

在这里插入图片描述

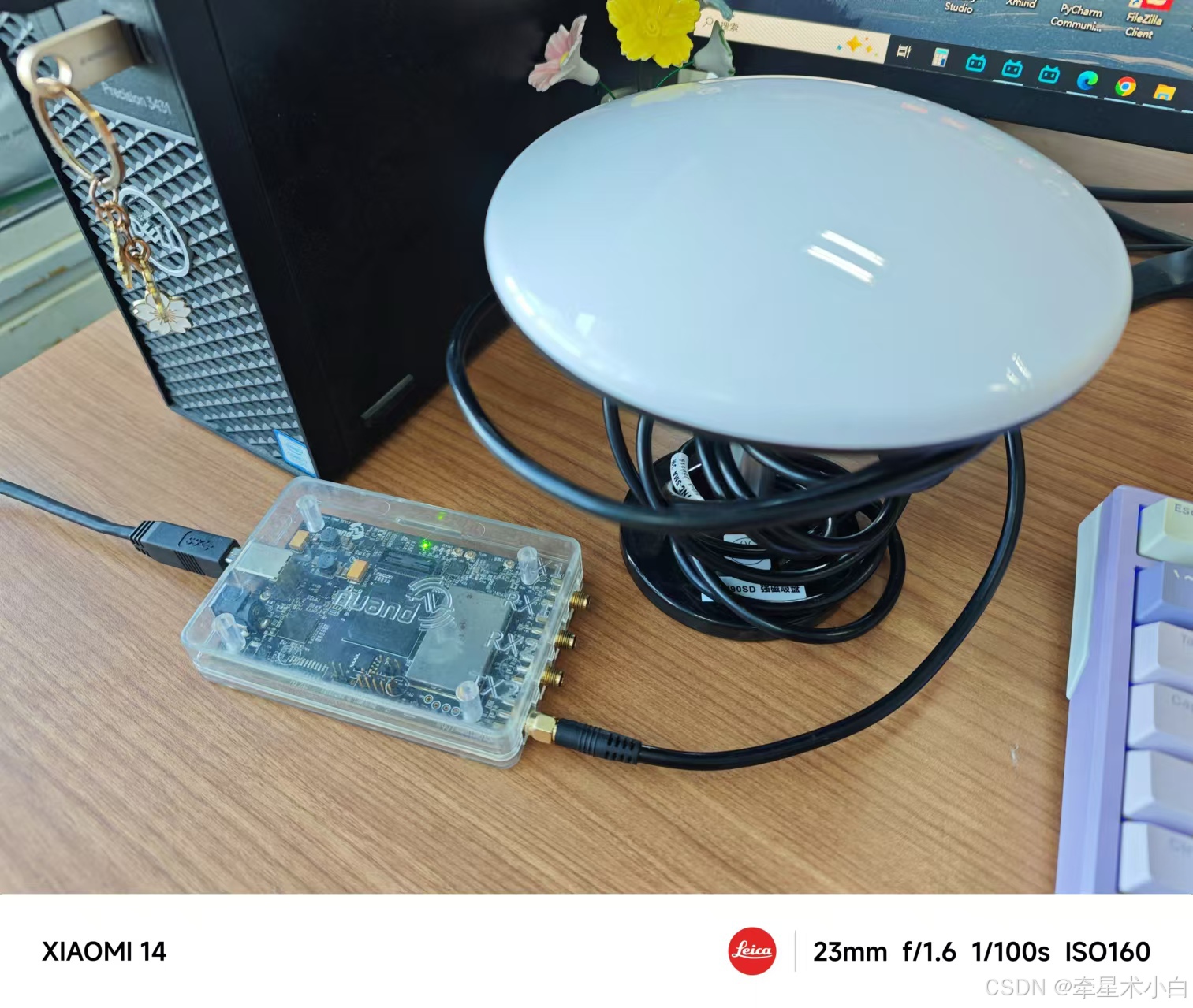

连接设备
请添加图片描述

二、仿真GPS信号

网盘中给的GPS-SDR-SIM是已经编译好了的，可以直接在文件夹中用终端打开。

直接输入命令

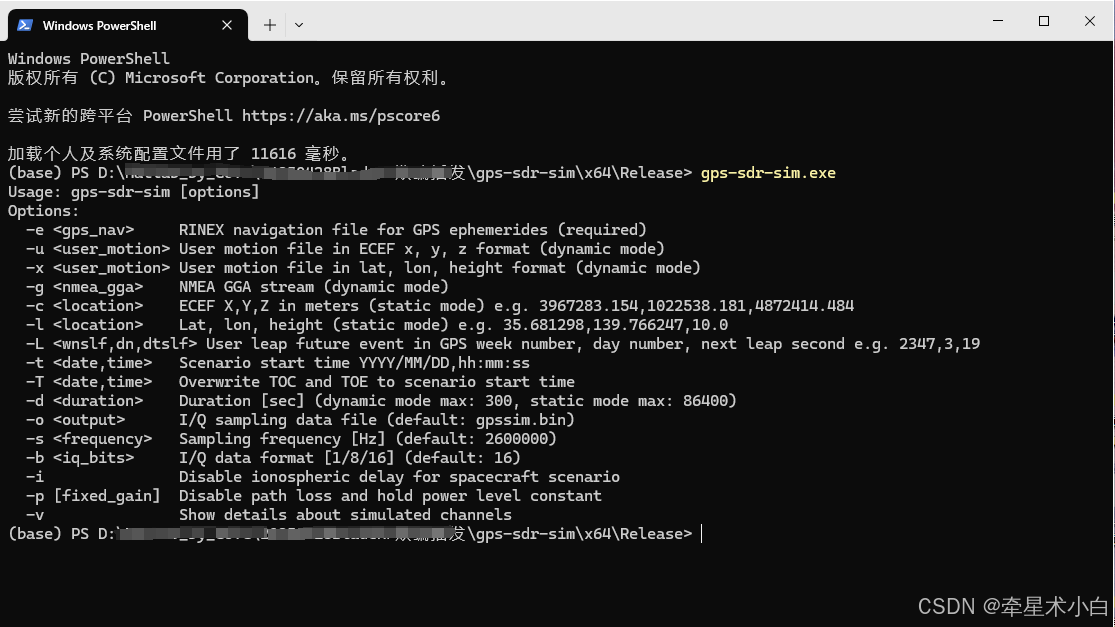

gps-sdr-sim.exe

请添加图片描述
稍微解读一下：

  -e <gps_nav>     指定 GPS 星历数据的 RINEX 导航文件,用于模拟真实 GPS 信号
  -u <user_motion> 指定动态模式下的用户运动轨迹文件（ECEF格式）
  -x <user_motion> 指定动态模式下的用户运动轨迹文件（经纬高格式）
  -g <nmea_gga>    指定动态模式下的 NMEA GGA 流
  -c <location>    指定静态模式下的位置（ECEF，单位：米）
  -l <location>    指定静态模式下的位置（经纬高格式）
  -L <wnslf,dn,dtslf> 指定未来的 GPS 闰秒事件（GPS 周数、天数、闰秒值）
  -t <date,time>   指定仿真开始时间（格式：YYYY/MM/DD,hh:mm:ss）
  -T <date,time>   将星历的 TOC（时钟参考时间）和 TOE（轨道参考时间）覆盖为指定时间
  -d <duration>    指定仿真持续时间（单位：秒）
  -o <output>      指定输出的 I/Q 数据文件（默认：gpssim.bin）
  -s <frequency>   指定采样频率（单位：Hz，默认：2600000）
  -b <iq_bits>     指定 I/Q 数据位深（1/8/16，默认：16）
  -i               禁用电离层延迟
  -p [fixed_gain]  禁用路径损耗，固定信号功率
  -v               显示仿真通道的详细信息

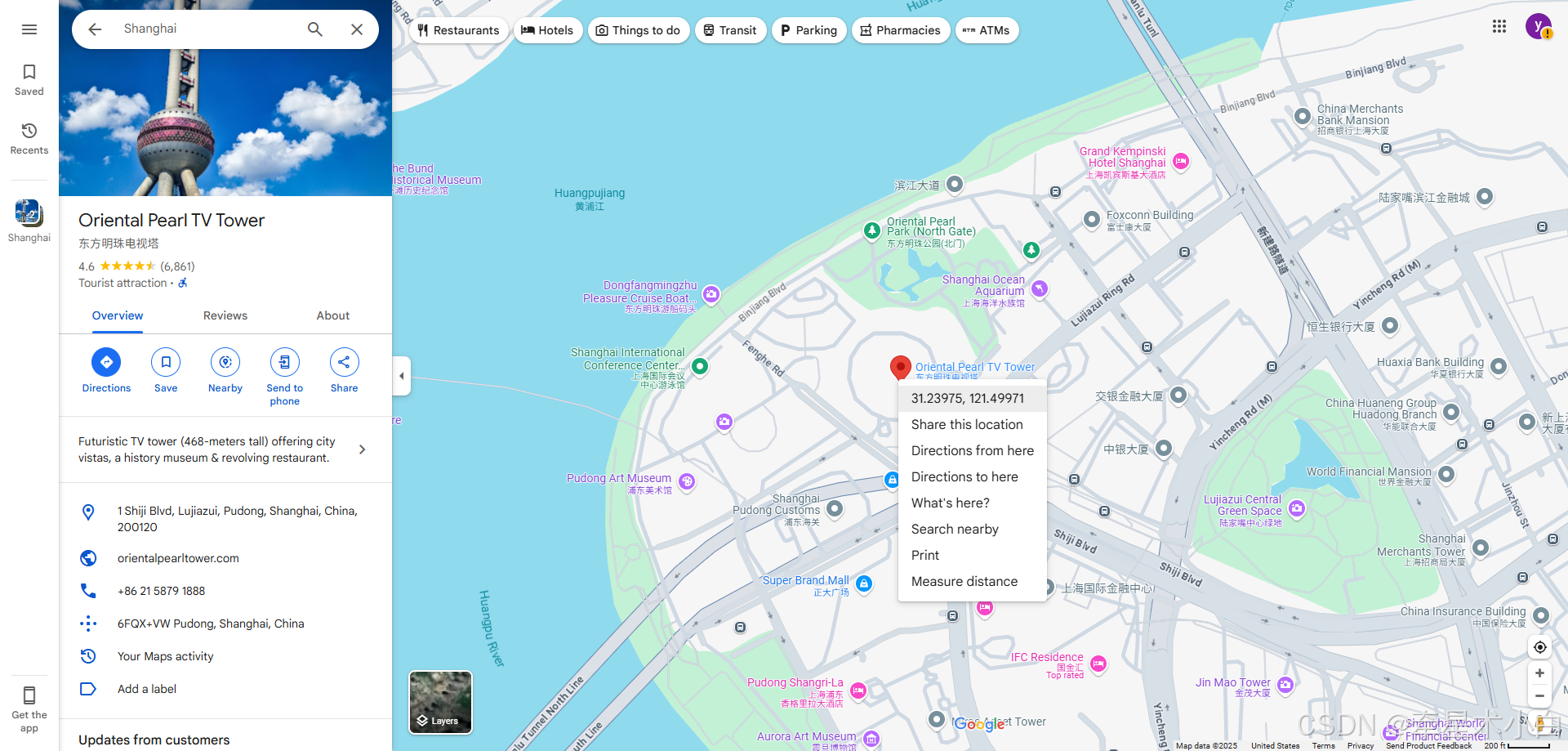

打开谷歌地图，进行坐标点的选取。
上海东方明珠的纬度和经度是31.239783239702604, 121.49980011202929
纬度坐标的数值介于 -90 和 90 之间；经度坐标的数值介于 -180 和 180 之间
在这里插入图片描述

开始仿真
-e brdc1180.25n
-l 选择静态模式，经纬高赋值 121.49971080037747,31.239750513187605,100
-o 输出 I/Q 数据文件 gps_sim_shanghai.bin
-b I/Q 数据位深 16bit

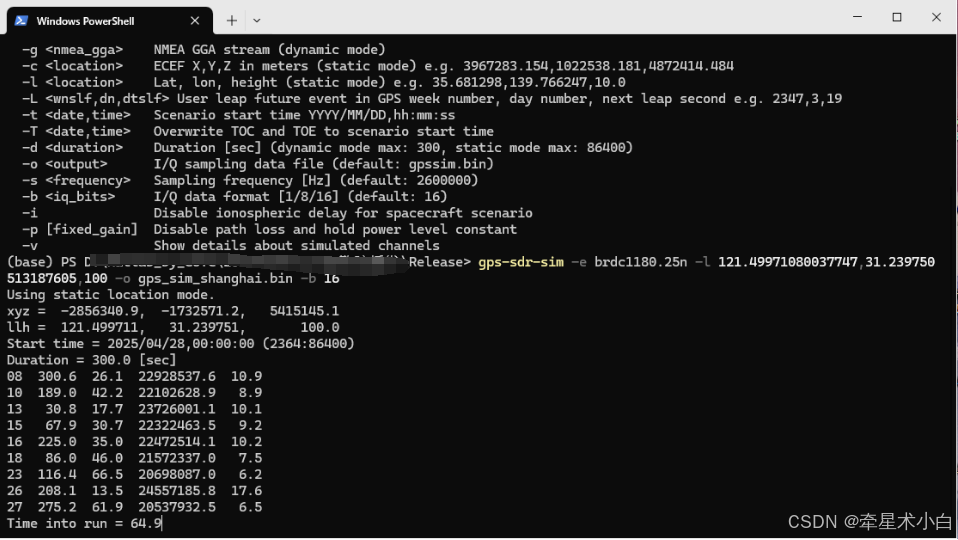

gps-sdr-sim -e brdc1180.25n -l 121.49971080037747,31.239750513187605,100 -o gps_sim_shanghai.bin -b 16

请添加图片描述

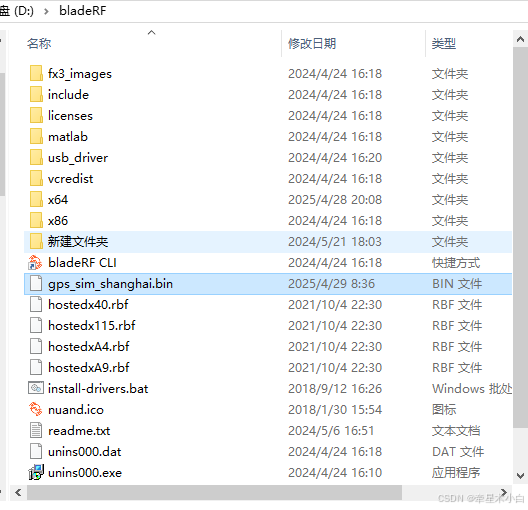

此时文件夹会多出.bin文件
在这里插入图片描述

三、传输BladeRF播发信号

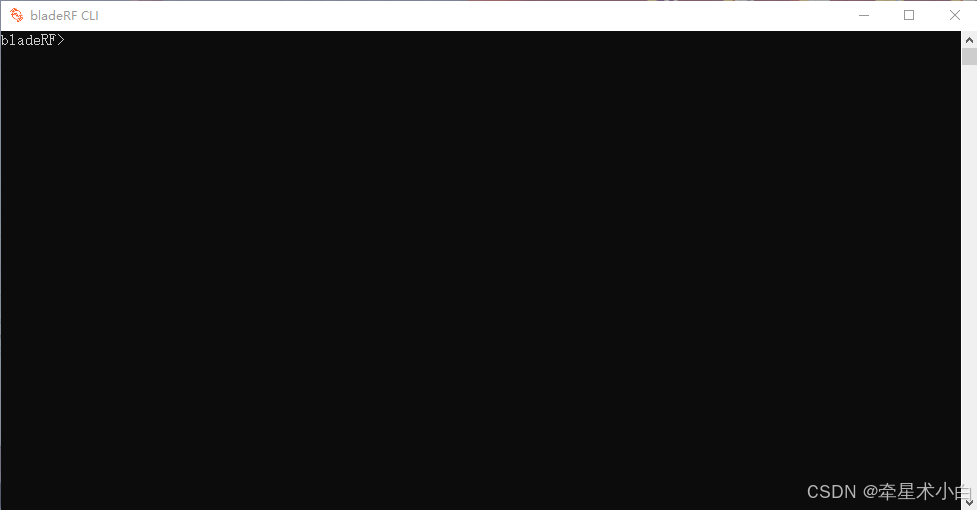

注意：先将BladeRF连接PC后再打开bladeRF CLI

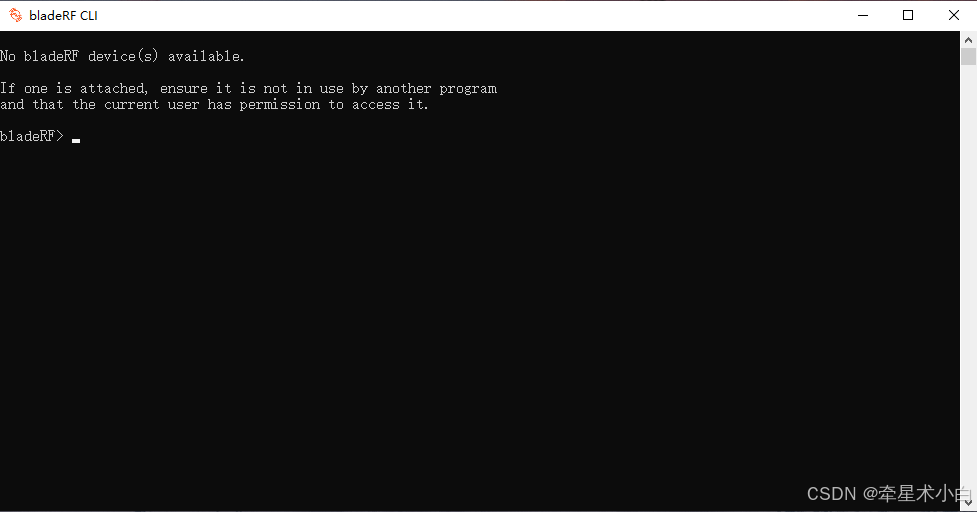

否则会出现以下情况：显示未连接。
在这里插入图片描述

连接成功后，再次打开bladeRF CLI。

在这里插入图片描述

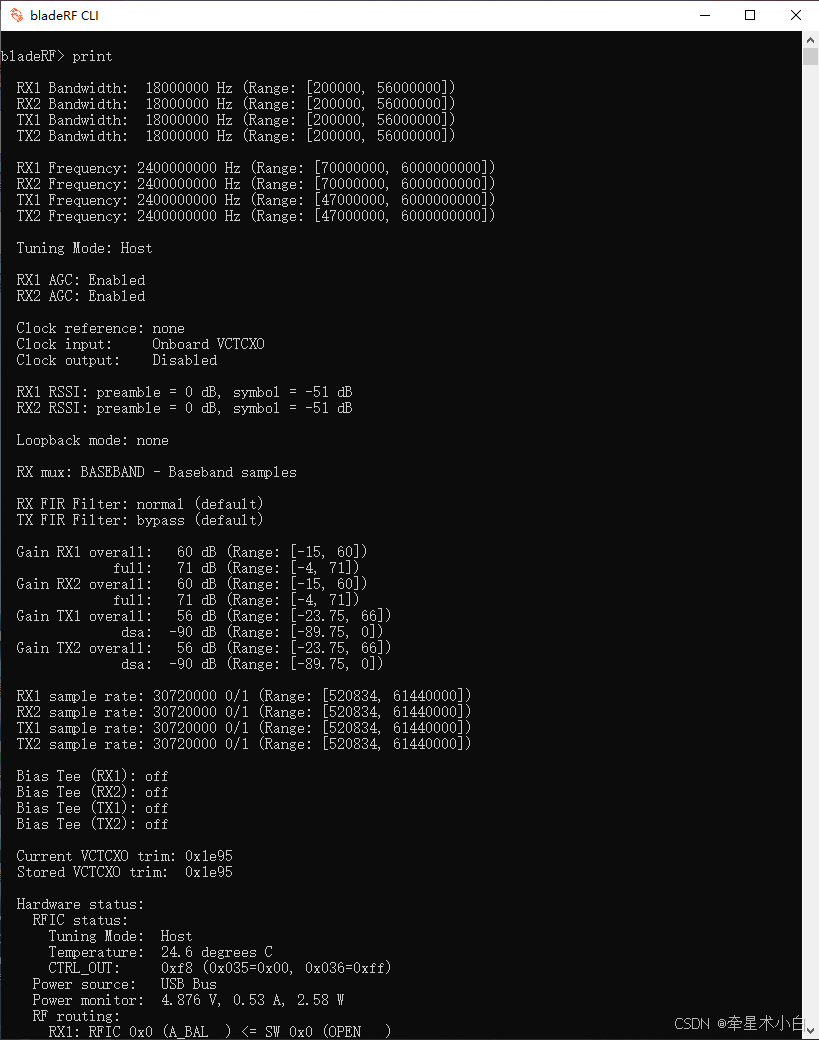

可以先print打印基本信息

在这里插入图片描述
解读一下：

//接收和发射通道带宽
//RX1 和 RX2 是 bladeRF 的两个接收通道，TX1 和 TX2 是两个发射通道
//当前带宽设置为 18 MHz，范围为 200 kHz 至 56 MHz
TX1 Bandwidth: 18000000 Hz (Range: [200000, 56000000])

//接收和发射通道频率
//当前 TX 通道的频率设置为 2.4 GHz
TX1 Frequency: 2400000000 Hz (Range: [47000000, 6000000000])

//表示 TX1 通道的总增益
Gain TX1 overall: 71 dB (Range: [-4, 71])
//表示数字衰减量
Gain TX1 dsa: 50 dB (Range: [-89, 0])

//发射信号采样率
TX sample rate: 30720000 0/1 (Range: [520834, 61444000])

注意：需要将中频文件移动到bladeRF文件夹路径中，否则读取不了文件。
在这里插入图片描述

键入命令

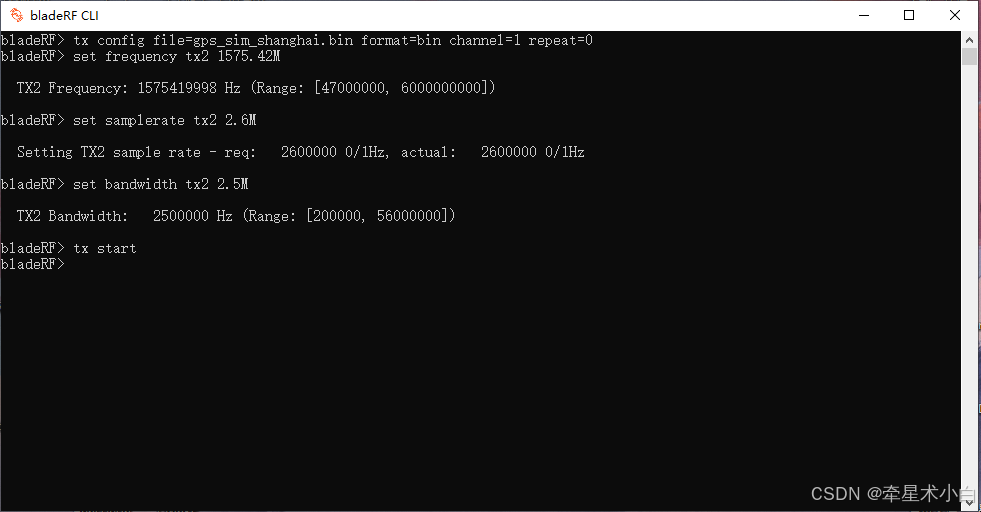

tx config file=gps_sim_shanghai.bin format=bin channel=1 repeat=0
set frequency tx2 1575.42M
set samplerate tx2 2.6M
set bandwidth tx2 2.5M
tx start

在这里插入图片描述

四、结果

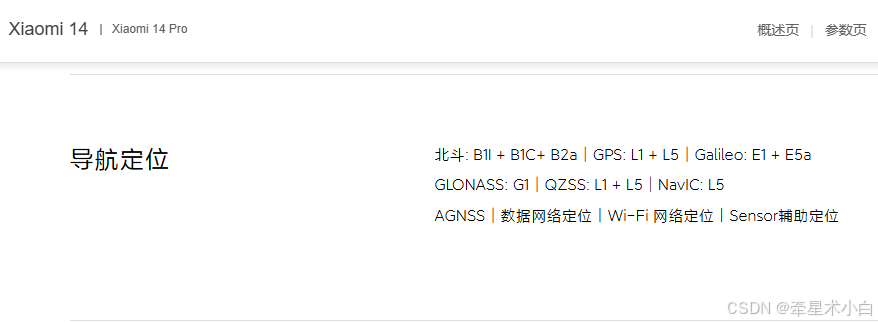

博主手机型号是小米14，查了一下官网参数：
GNSS支持北2的B1I、北3的双频B1C/B2a 、GPS双频L1CA/L5、Galileo E1 E5a 、GLONASS G1、准天顶QZSS L1CA/L5
支持基站辅助GNSS、蜂窝和WiFi网络定位、传感器辅助定位
请添加图片描述

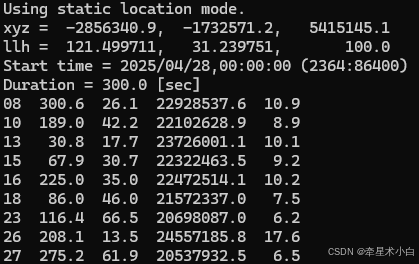

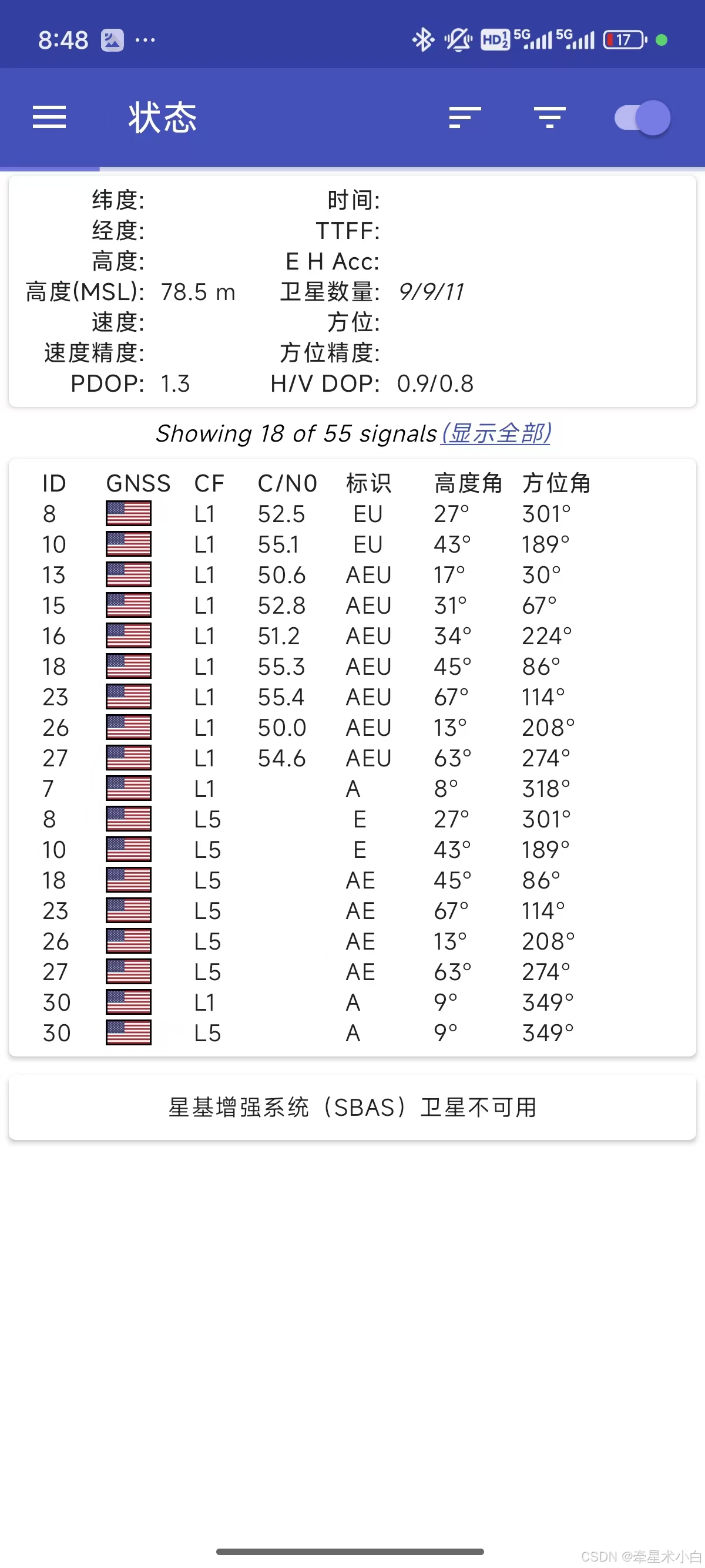

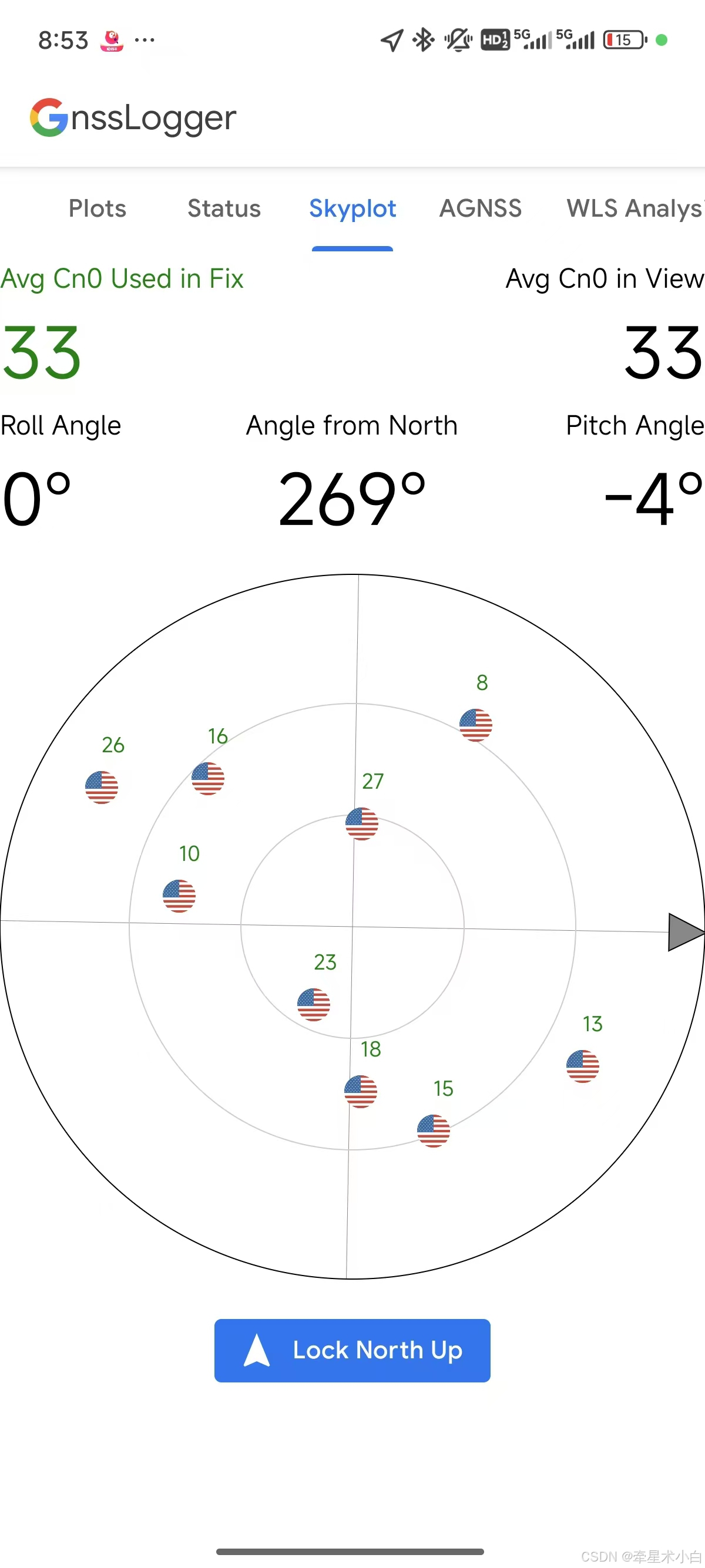

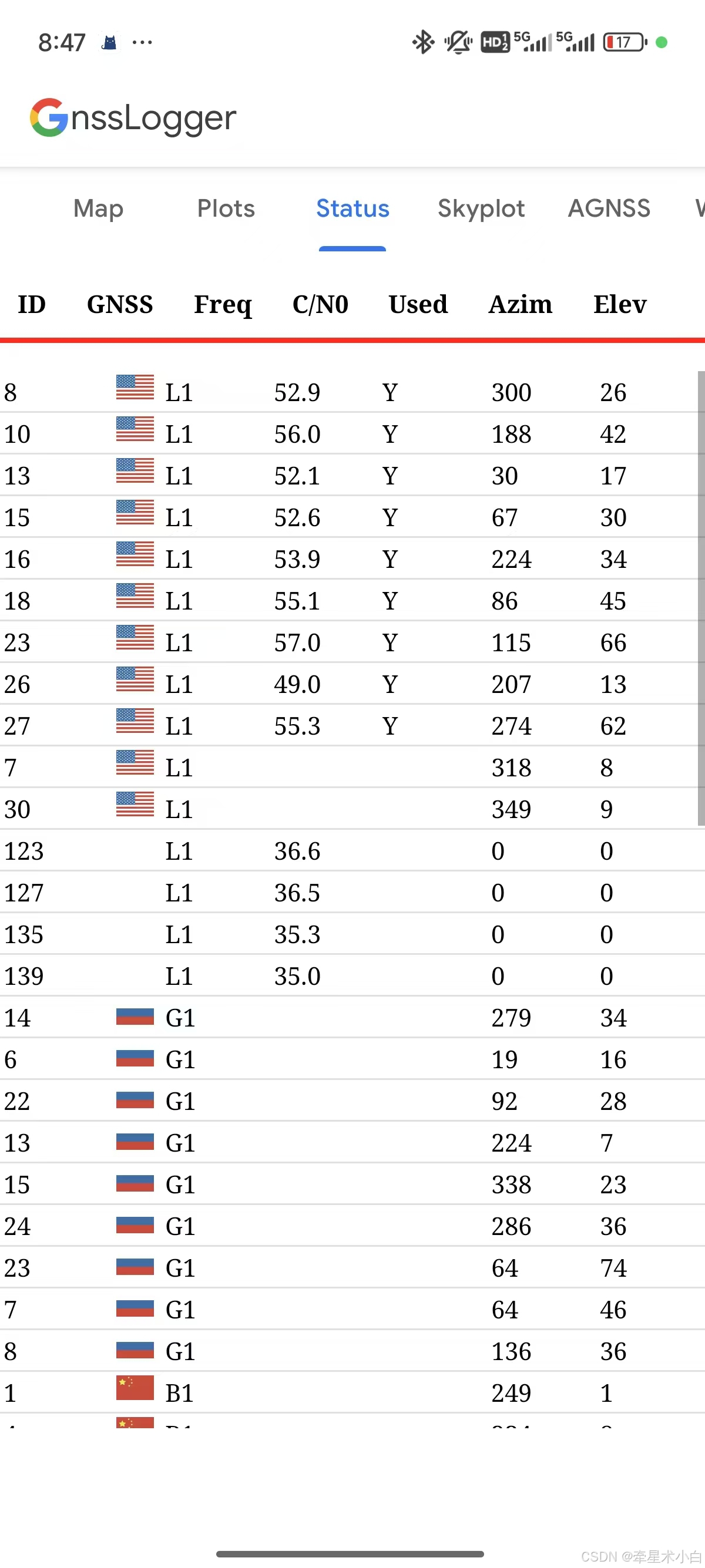

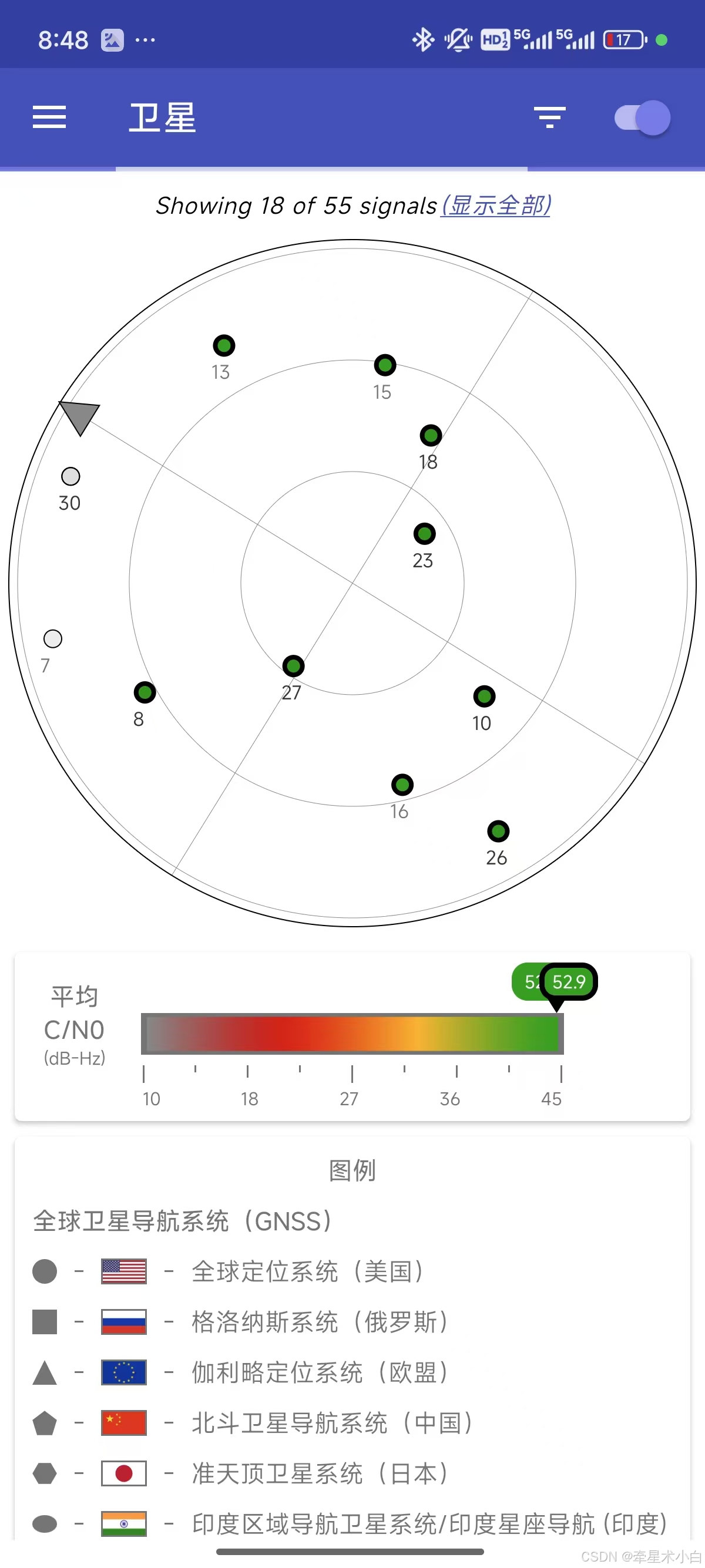

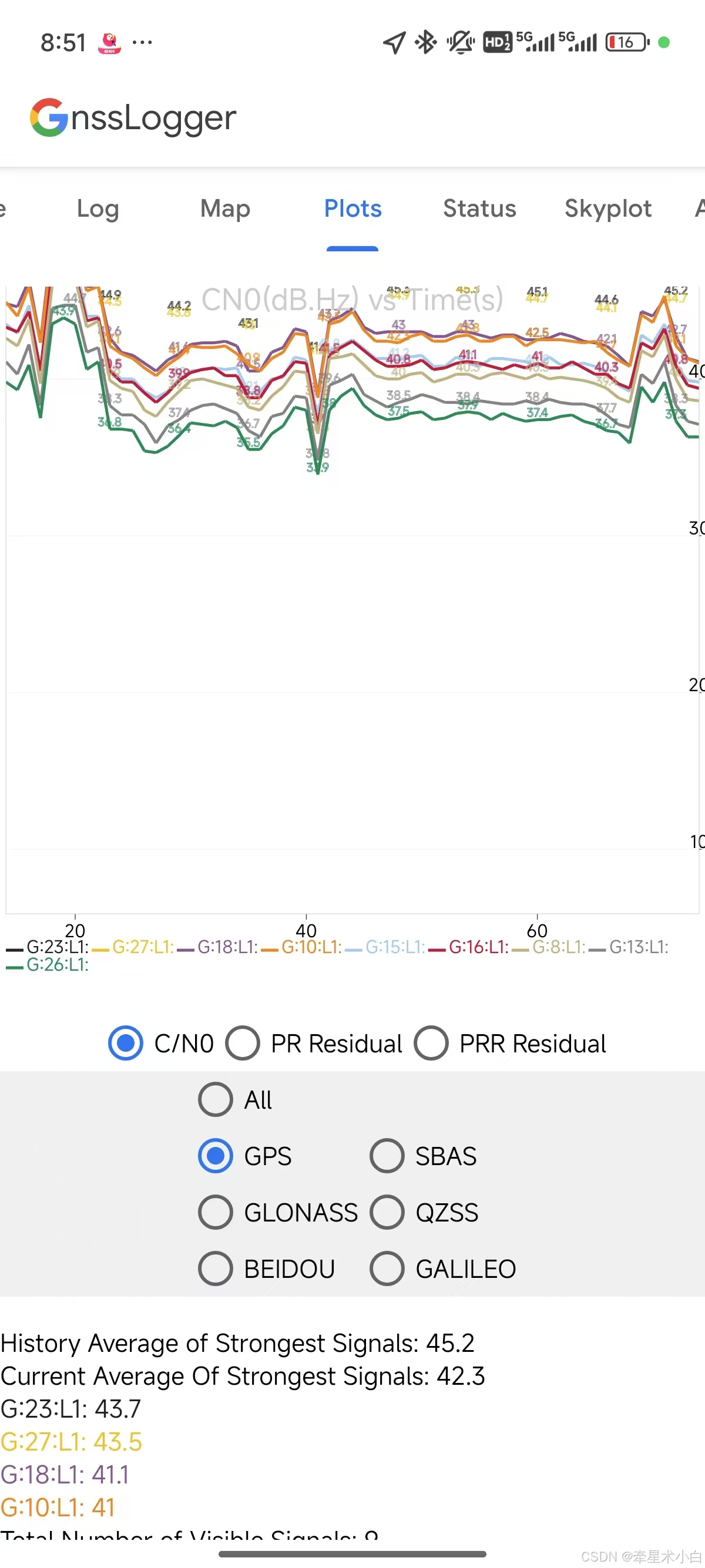

下面是仿真信号的卫星序列 PRN为 08 10 13 15 16 18 23 26 27
