单灯双控开关原理

什么是单灯双控？顾名思义，指的是一个灯具可以通过两个不同的开关或控制器进行控制。

        例如客厅的主灯可能会设置成单灯双控，一个开关位于门口，另一个位于房间内的另一侧，这样无论你是从门口进入还是从房间内出来，都可以方便地打开或关闭灯具。

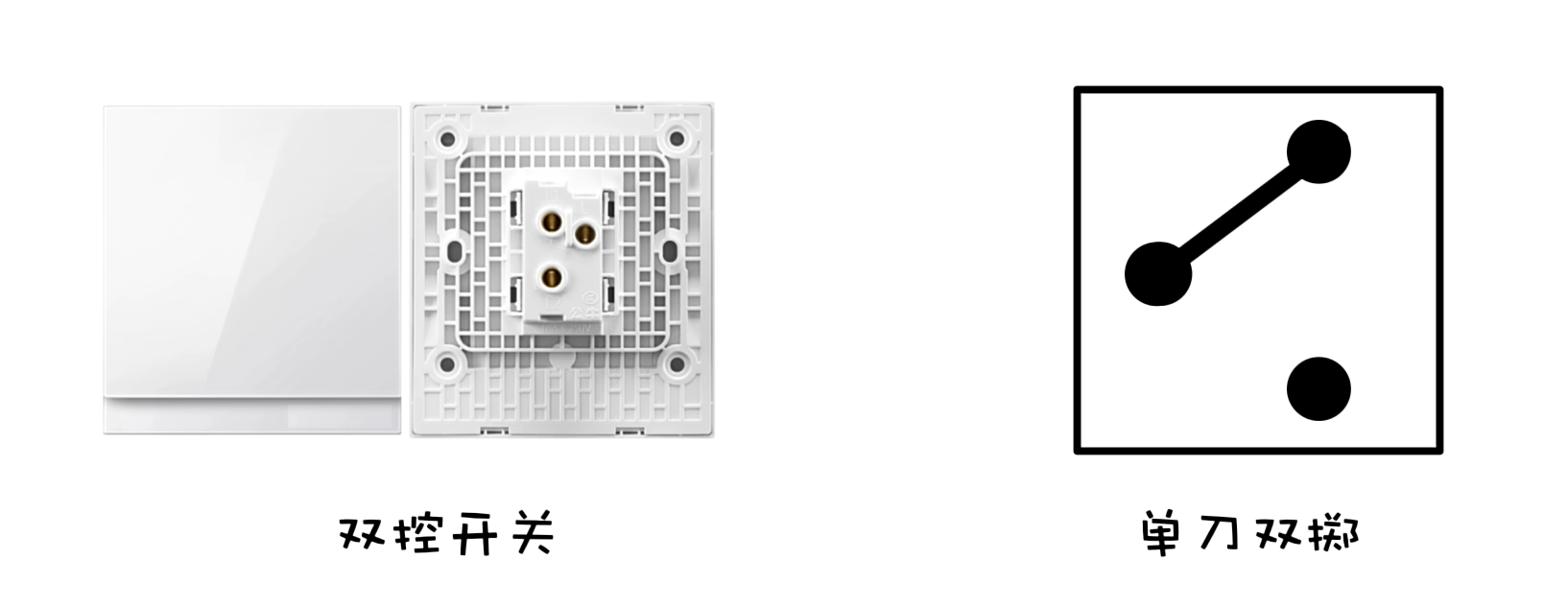

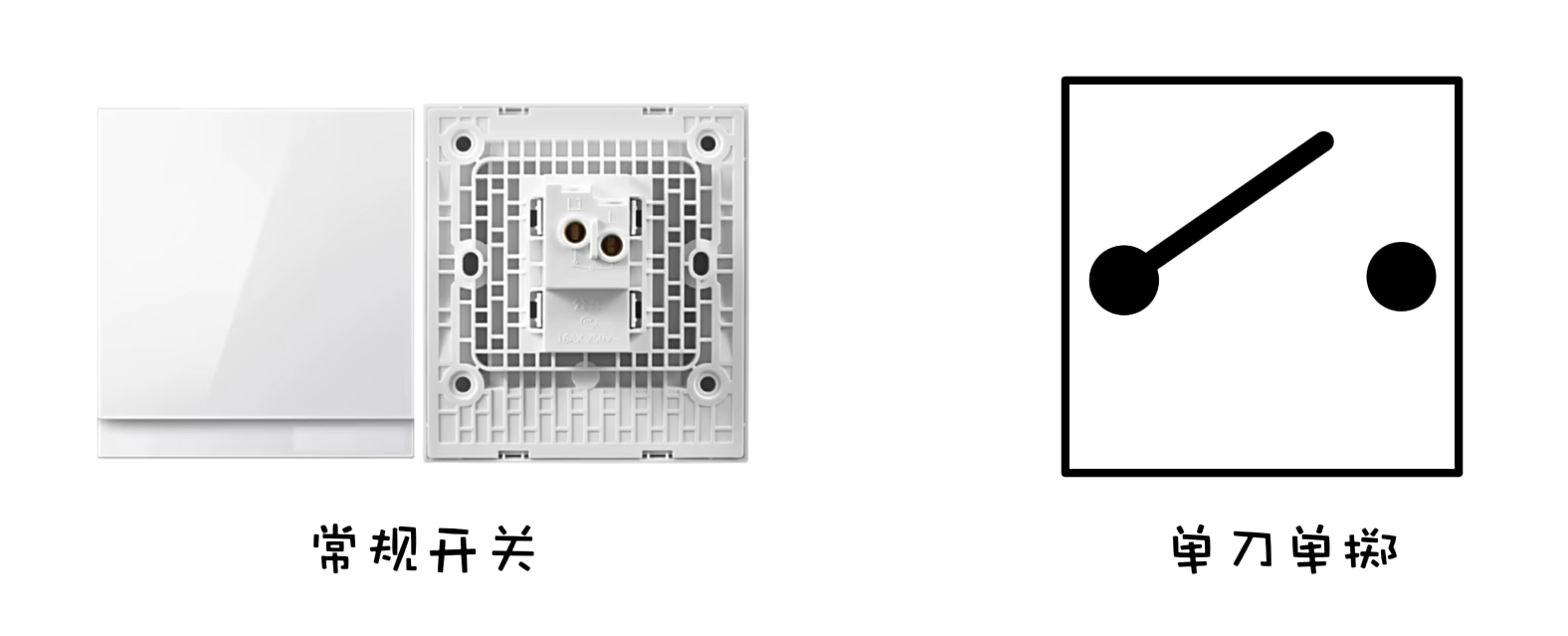

        与之对应所使用的开关也与常规开关有所不同，常规开关一般是单刀单掷方式，而双控开关使用的是单刀双掷方式。

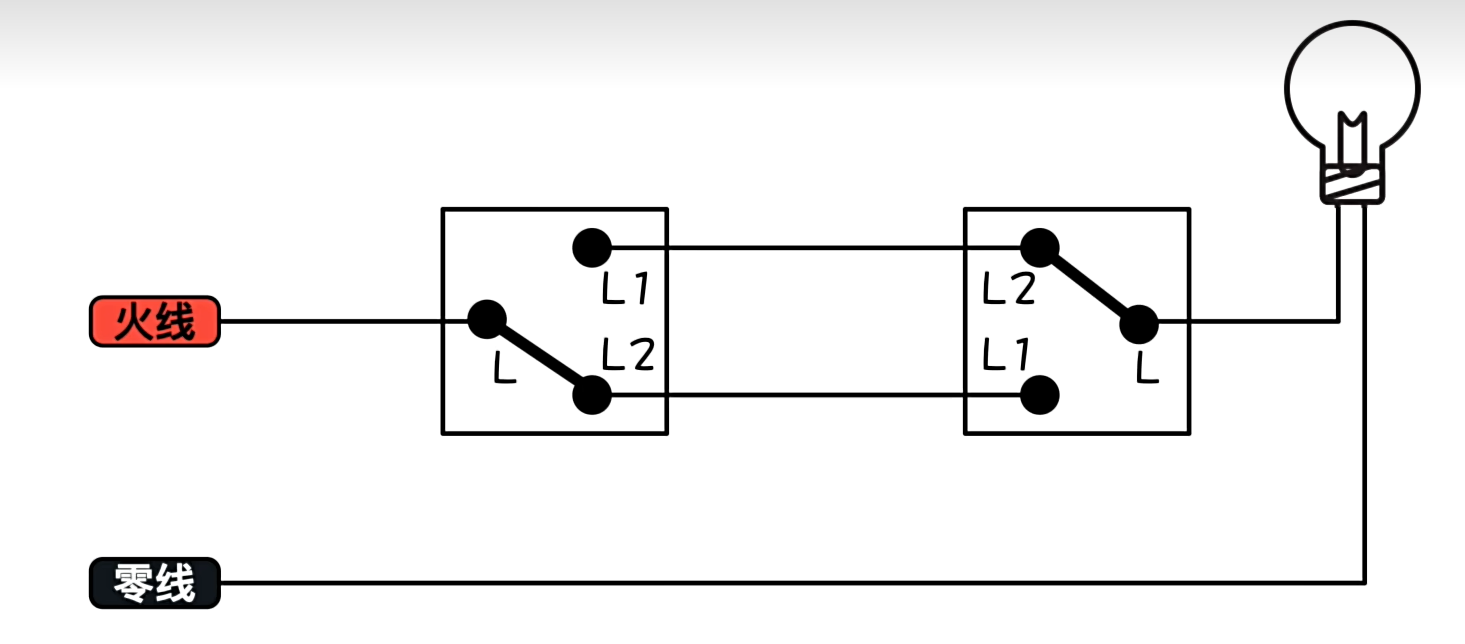

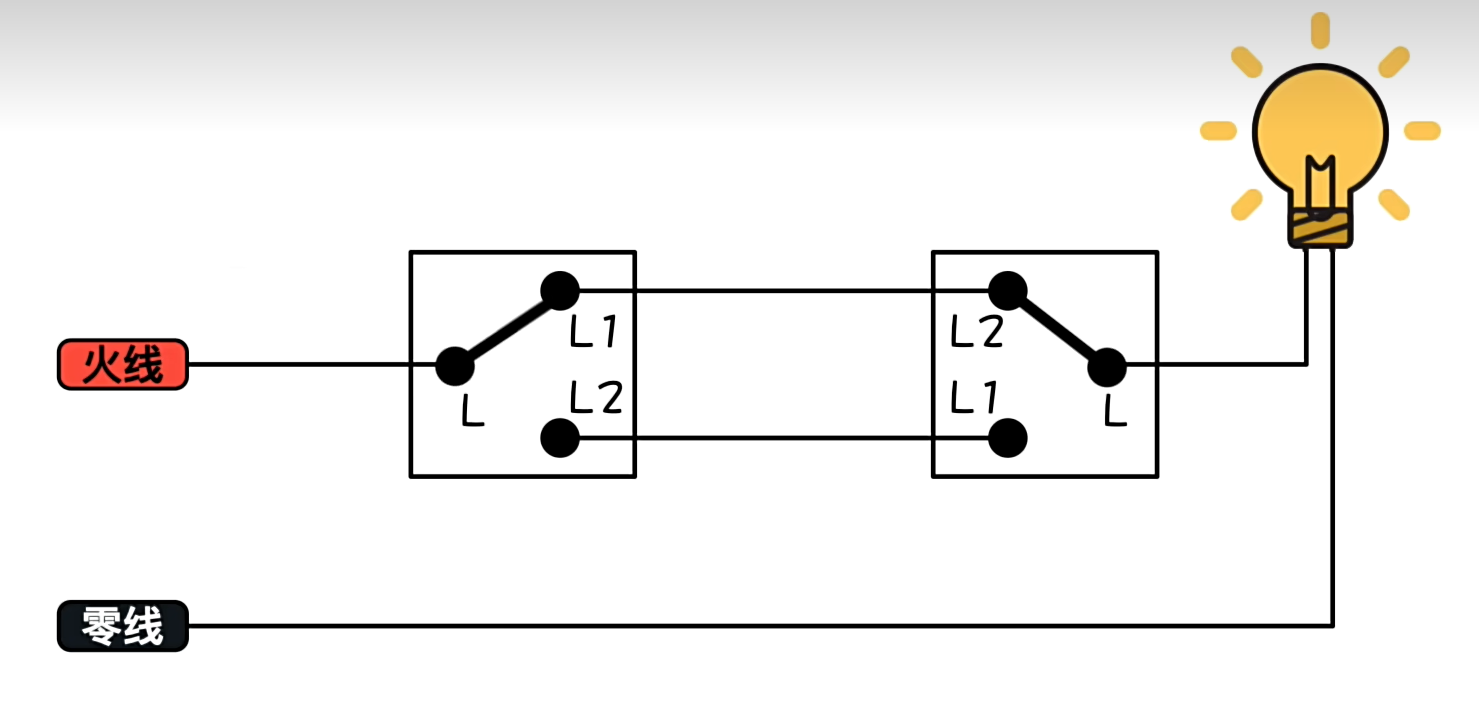

电路如图：

其中一个开关固定保持着一种状态L1 / L2，另外一个开关在手动按下时，灯泡除了熄灭就是被点亮。这样就实现了单灯双控的控制方式。

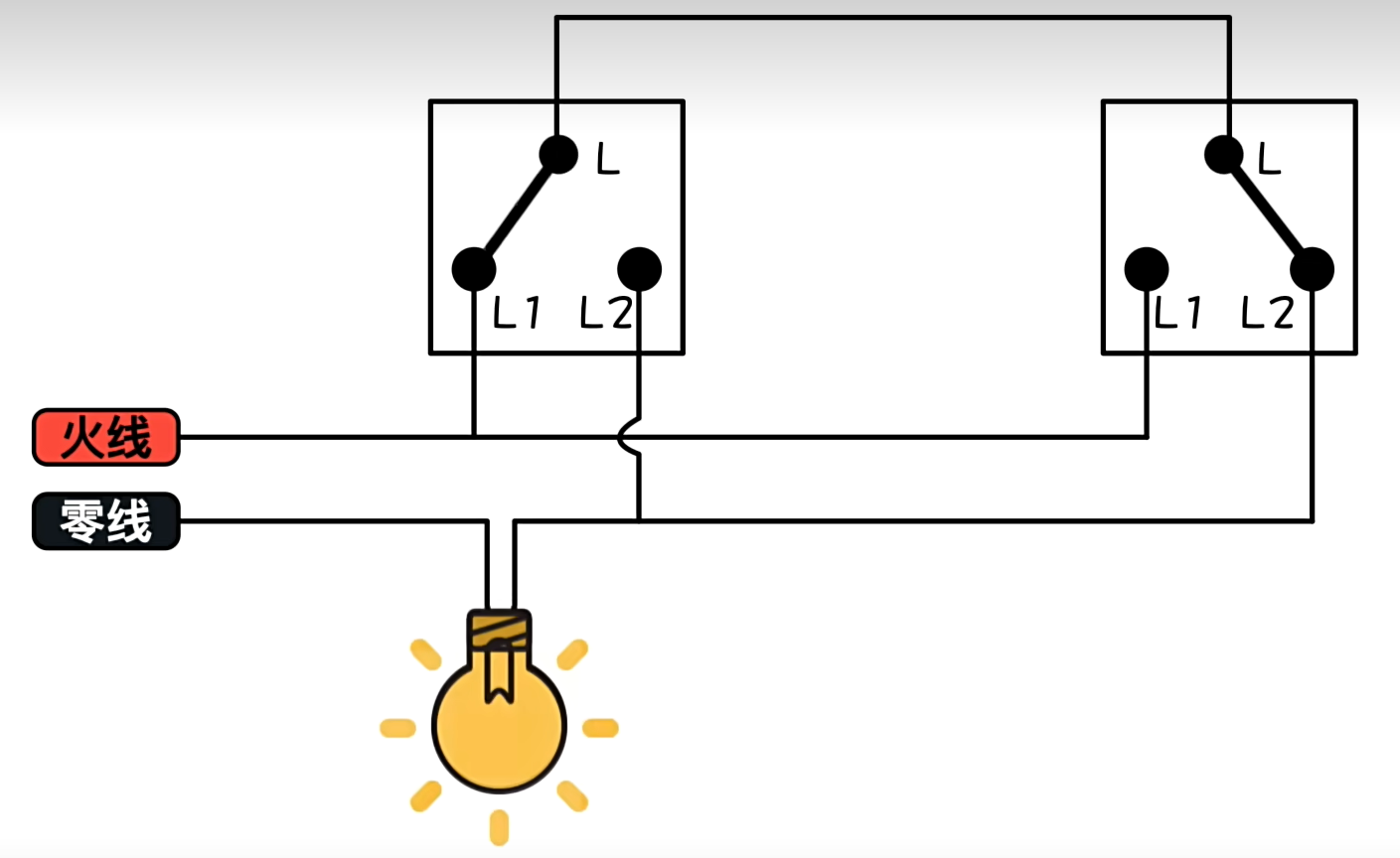

此外还有一种标准接线方式：

 与传统接线方式的原理相同：一个开关状态固定不变时，另外一个开关无论我们每按一次，灯泡的状态都会发生一次改变

原地址：

用两个开关控制一盏灯、建议两种方法都看看！（爱上半导体）https://www.bilibili.com/video/BV1qc411x7Ha/?spm_id_from=333.337.search-card.all.click&vd_source=1f859d562939e879164b56f55a31f28d
