ESP8266WiFi模块与Android APP实现数据传输（二）---AP模式通讯

目录

前言：

1.ESP8266模块设定:

(1)准备阶段：

(2)AT指令配置WiFi模块：

2.Android手机端APP设置：

3.ESP8266与APP通讯：

 4.串口调试器和APP程序等资源下载途径

---

前言：

        本文主要介绍一下ESP8266WiFi模块与Andriod APP实现数据传输的AP模式通讯。

ESP8266模块三种模式：

        1、STA模式（客户端模式）： ESP8266模块通过路由器连接互联网，手机或电脑通过互联网实现对设备的远程控制

        2、AP 模式（接入点模式）：ESP8266 模块作为热点，手机或电脑直接与模块连接，实现局域网无线控制

        3、STA+AP模式（两种模式并存）：ESP8266 模块即可作为一个客户端连接区域网内的路由，也可以设置成是一个服务器

        注意：ESP8266WiFi模块已经提前下载了原厂AT固件库。

1.ESP8266模块设定:

(1)准备阶段：

硬件接线参考：SP8266WiFi模块与Android APP实现数据传输（一）---硬件接线

操作步骤：

        1）、选择对应串口，波特率为115200；

        2）、硬件接线完成后，将RST接低电平重置，观察串口接收到ready；

        3）、串口调试助手输入AT。

1.AT        //观察是否回传OK

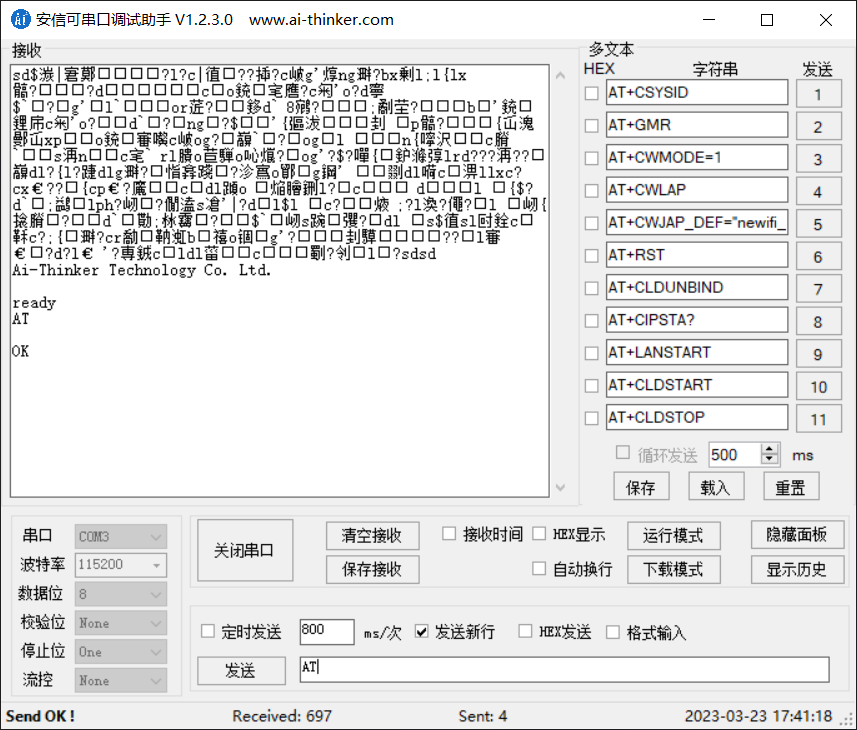

效果图：

 (2)AT指令配置WiFi模块：

2.AT+CWMODE=2        //配置成AP模式
3.AT+CWSAP="ESP8266","123456789",11,0        //配置WiFi名称、密码等
4.AT+CIPMUX=1        //开启多连接
5.AT+CIPSERVER=1,8080        //开启TCP服务器，端口号设置成8080
6.AT+CIFSR        //查询模块自身的IP地址

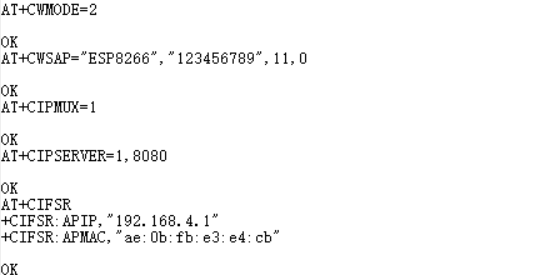

效果图：

2.Android手机端APP设置：

操作步骤：

        1）、打开手机WiFi，连接ESP8266WiFi热点；

        2）、手机APP输入ESP8266WiFi模块IP地址；

        3）、点击连接，可从串口助手上观察到手机端APP的IP地址、CONNECT。

效果图：



3.ESP8266与APP通讯：

操作步骤：

        1）、串口调试助手输入AT+CIPSEND=0,11；

        2）、串口助手发送栏输入123456789，点击发送；观察APP接收区域显示状态；

        3）、APP发送区域输入10086，点击发送；观察串口助手接收的数据。

7. AT+CIPSEND=0,11        //进入数据发送模式，数据为11个字节

APP效果图：

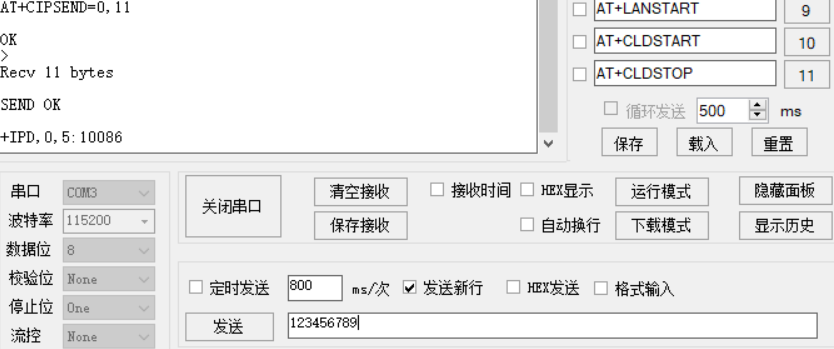

 串口助手效果图：

 4.串口调试器和APP程序等资源下载途径

资源上传至百度网盘，如有需要，请自行下载：

链接：https://pan.baidu.com/s/1kBrXqiwONaRGSoIboXcJxw?pwd=ttvy
提取码：ttvy

本文部分资料是来自于CSDN博主闲饭疙瘩（手机端APP软件），希望这篇文章能够对您有所帮助。

如有错误、疑问和侵权，欢迎评论留言联系作者。vx：Rain21321
