CANoe/CANalyzer回放数据曲线显示不全或曲线颜色变浅

问题描述:

场景：用CANoe/CANalyzer离线回放数据，或在线记录数据。

问题：Graphic窗口中出现曲线显示不全，或曲线颜色变浅等情况。

解决方案:

可能原因：Graphic窗口缓存不足。解决方案：

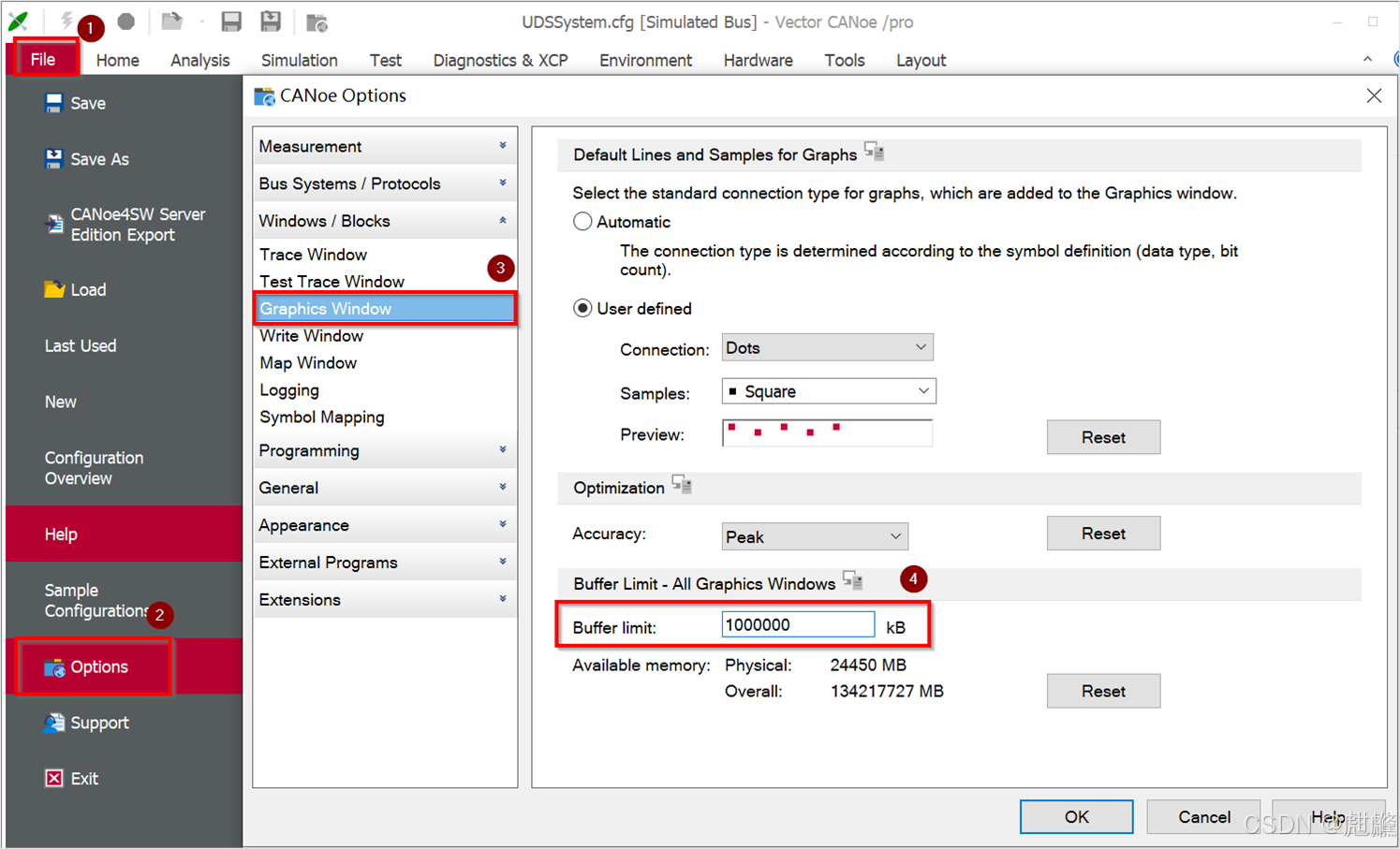

1. 增大Graphic窗口的buffer limit，最大可以设置到1000000kB：

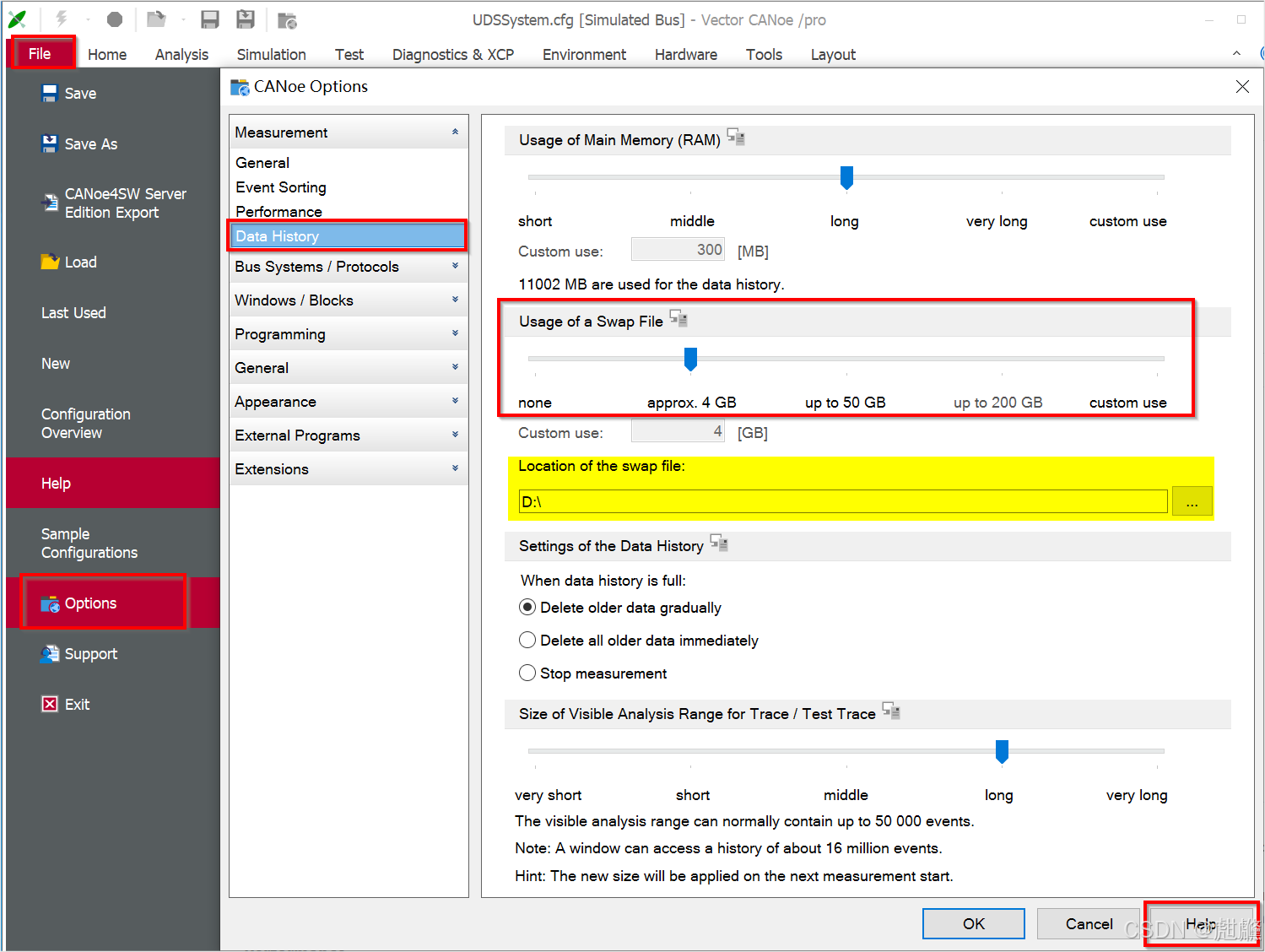

2. 增大Swap File的存储空间，前提是Swap File所在路径的硬盘空间足够，详情请参考help文档：

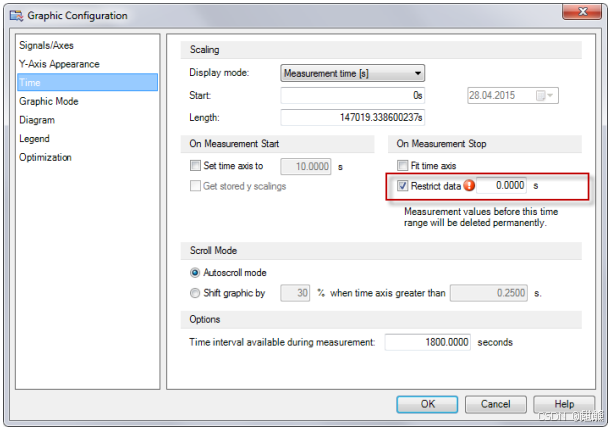

3. 检查 "限制数据 "选项是否在图形配置中没有设置，或取一个适当的值。如果你激活了 "限制数据到n秒"，所有比你选择的时间更早的数据将在测量结束后被删除。
4. 若上述两种方案均无法解决的话可以减少Graphic窗口中显示的信号个数，若是在线记录的话还可以通过减少测量时间或者增大测量周期来减少Graphic窗口数据的buffer。
