【STM32】标准库与HAL库对照学习教程外设篇--红外避障传感器


STM32全部教程【STM32】标准库与HAL库对照学习系列教程大全

一、前言

本篇介绍如何使用STM32控制红外传感器,方法有软件控制与IO口中断控制,本篇使用IO口中断的形式检测红外传感器的信号并控制LED灯闪烁

关于LED的使用与外部中断的使用与配置在:
【STM32】标准库与HAL库对照学习教程三–使用库函数配置GPIO点亮LED灯
【STM32】标准库与HAL库对照学习教程五–外部中断详讲与配置
以有详细说明,因此在本篇文章中,只讲程序,不会讲具体工程的配置。

二、准备工作

  • STM32开发板(我用的是普中的STM32F103ZE的Z200系列)
  • STM32cubemx软件、keil5(MDK)
  • 红外避障传感器

三、红外避障传感器

1、传感器原理说明

红外避障传感器的型号有很多种,但原理上大多都相同,具体由一对红外光线发射管与红外光线接收管、传感器电路组成,引脚上有VCC、GND、OUT三个引脚。

工作原理是红外光线发射管发射红外光线,红外光线接收管接收红外光线,当没有接收到返回的红外光线时,OUT引脚输出高电平,当接收到返回的红外光线时,OUT引脚输出低电平
在这里插入图片描述

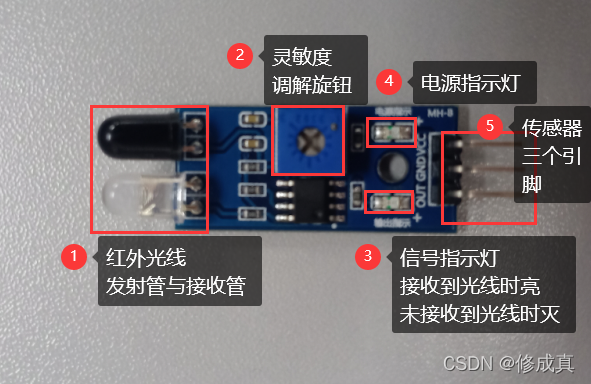

上图为我们经常使用的传感器图

2、传感器特性

  • 工作电压:3.3V-5V
  • 工作电流:≥20mA
  • 工作温度:-10℃到+50℃
  • 检测距离:2-10cm
  • 输出信号:接收到光线输出低电平,没有接收到光线输出高电平

四、标准库使用红外传感器

1、实验程序

infrared.h

#ifndef INFRARED_H_
#define INFRARED_H_



#include "stm32f10x.h"

/************引脚重定义************/
#define Infrared_PIN GPIO_Pin_6
#define Infrared_RCC RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO
#define Infrared_Port GPIOC

extern u8 Infrared_LED0;

void Infrared_Init(void); //红外传感器初始化函数


#endif

infrared.c

#include "infrared.h"



/*************************************************
*函数名:    Infrared_Init
*函数功能:  红外传感器初始化函数
*输入:      无
*返回值:    无
**************************************************/
void Infrared_Init()
{
	GPIO_InitTypeDef GPIO_InitStruct;
	NVIC_InitTypeDef NVIC_InitStruct;
	EXTI_InitTypeDef EXTI_InitStruct;

	RCC_APB2PeriphClockCmd(Infrared_RCC, ENABLE); //打开引脚时钟与映射时钟

	GPIO_InitStruct.GPIO_Pin = Infrared_PIN;  //接收信号引脚
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPD;  //下拉输入
	GPIO_Init(Infrared_Port, &GPIO_InitStruct); //引脚初始化

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource6); //打开infrared引脚的相应通道

	NVIC_InitStruct.NVIC_IRQChannel = EXTI9_5_IRQn;  //中断通道
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;  //抢占式优先级
	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 2;  //响应式优先级
	NVIC_Init(&NVIC_InitStruct);  //中断通道初始化

	EXTI_InitStruct.EXTI_Line = EXTI_Line6;  //中断通道
	EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;  //中断模式
	EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
	EXTI_InitStruct.EXTI_LineCmd = ENABLE;  //中断使能
	EXTI_Init(&EXTI_InitStruct);  //中断初始化

}

u8 Infrared_LED0 = 0;  //LED闪烁信号标志
/*************************************************
*函数名:     EXTI9_5_IRQHandler
*函数功能:   外部中断函数
*输入:       无
*返回值:     无
**************************************************/
void EXTI9_5_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line6))
	{
		Infrared_LED0 = 1;
		EXTI_ClearITPendingBit(EXTI_Line6);
	}
}

main.c

#include "LED.h"
#include "Delay.h"
#include "System.h"
#include "infrared.h"


/*************************************************
*函数名:    main
*函数功能: 主函数
*输入:     无
*返回值:   无
**************************************************/
int main()
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	SysTick_Init(72);
	LED_Init();
	Infrared_Init();
	while(1)
	{
			if(Infrared_LED0 == 1)  //感知到红外信号
			{
				LED_0 = 1;            //LED0灭
				while(PCin(6) == 0);
				Infrared_LED0 = 0;
			}
			else
				LED_0 = 0;            //LED0亮
	}
}

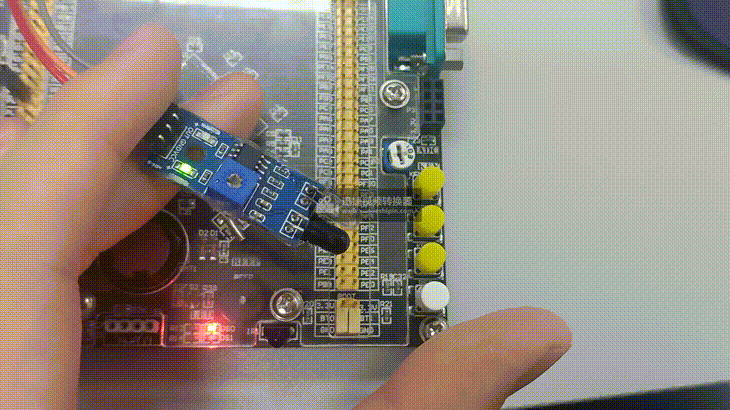

2、实验效果

在这里插入图片描述

五、HAL库使用红外传感器

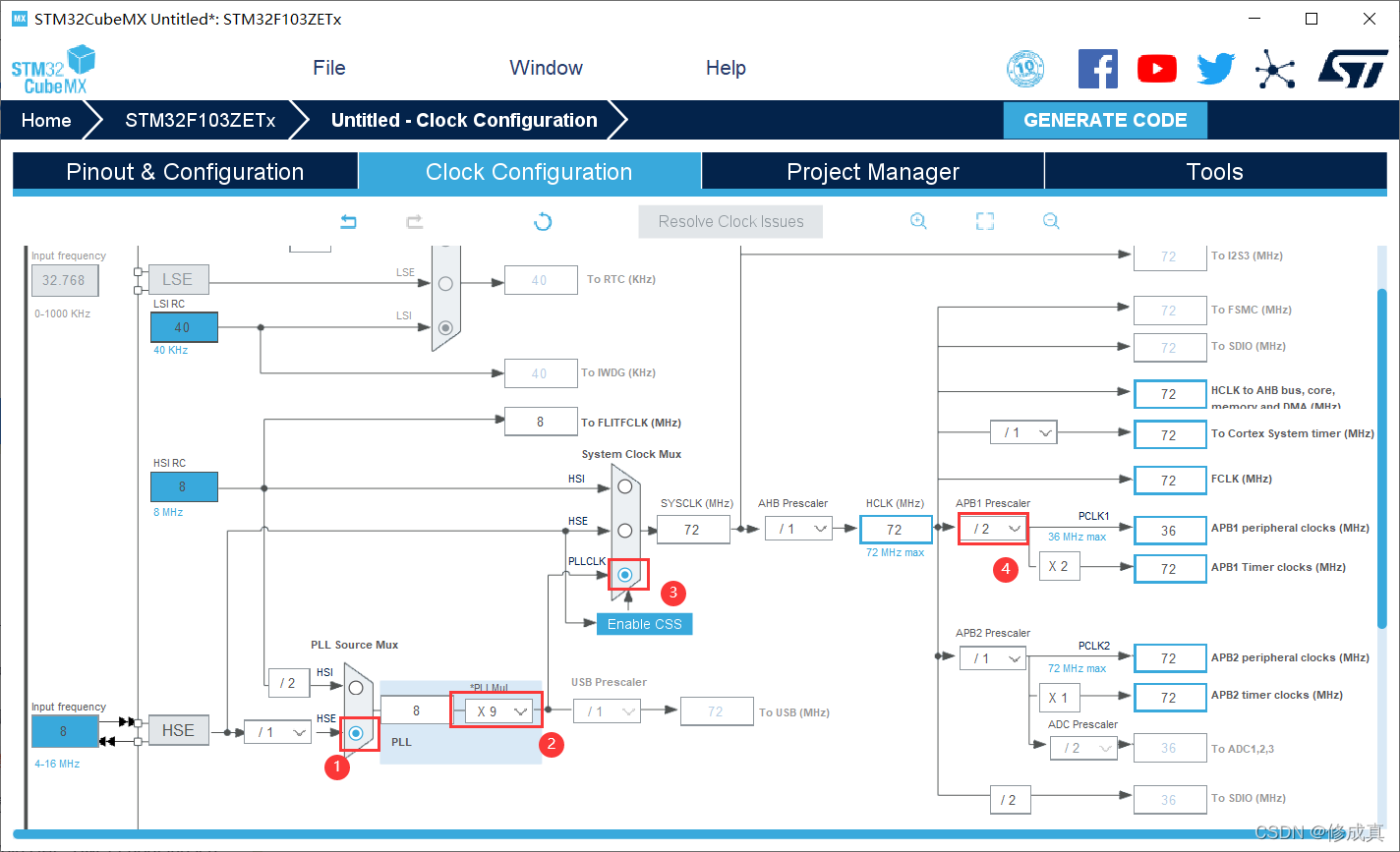

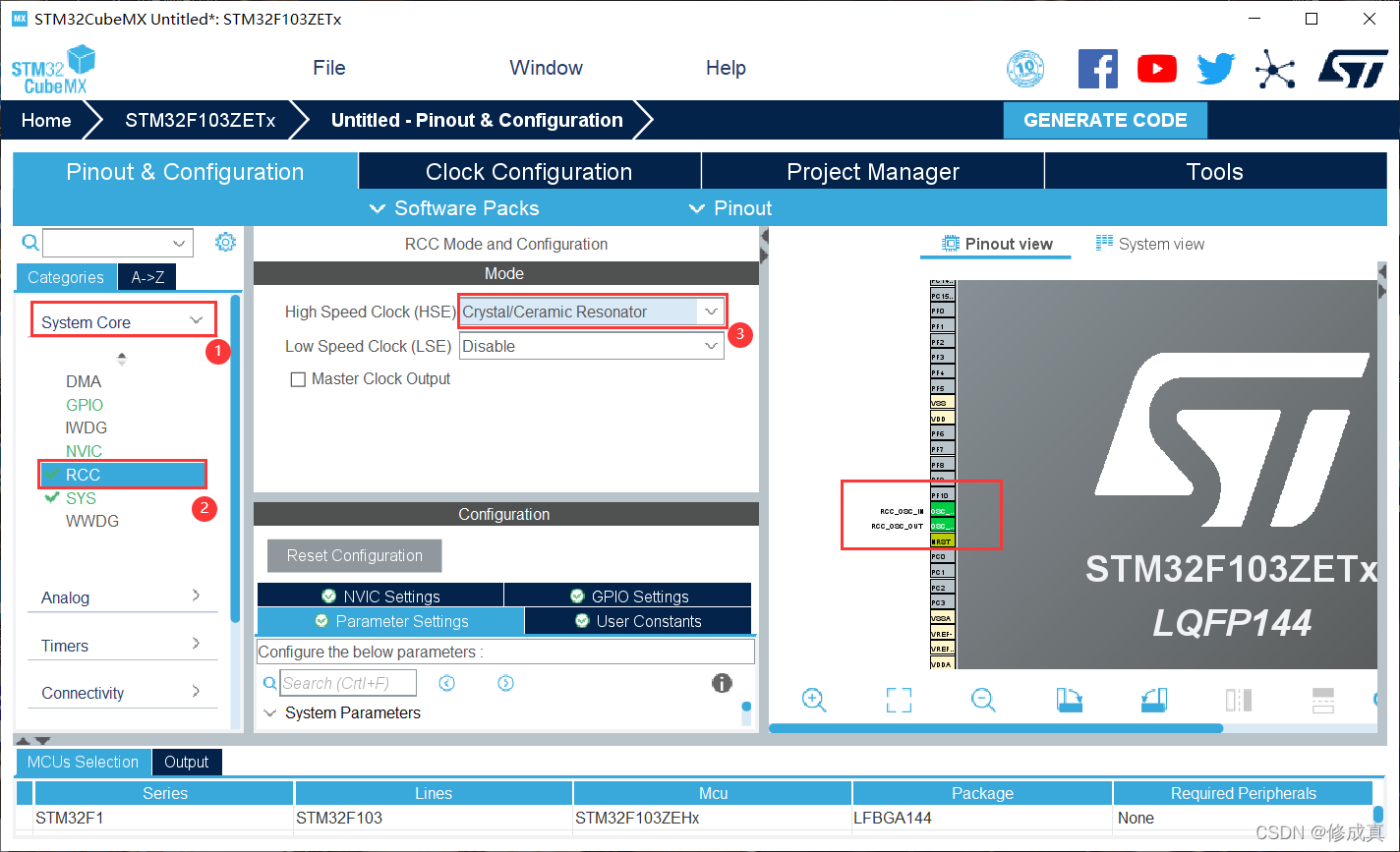

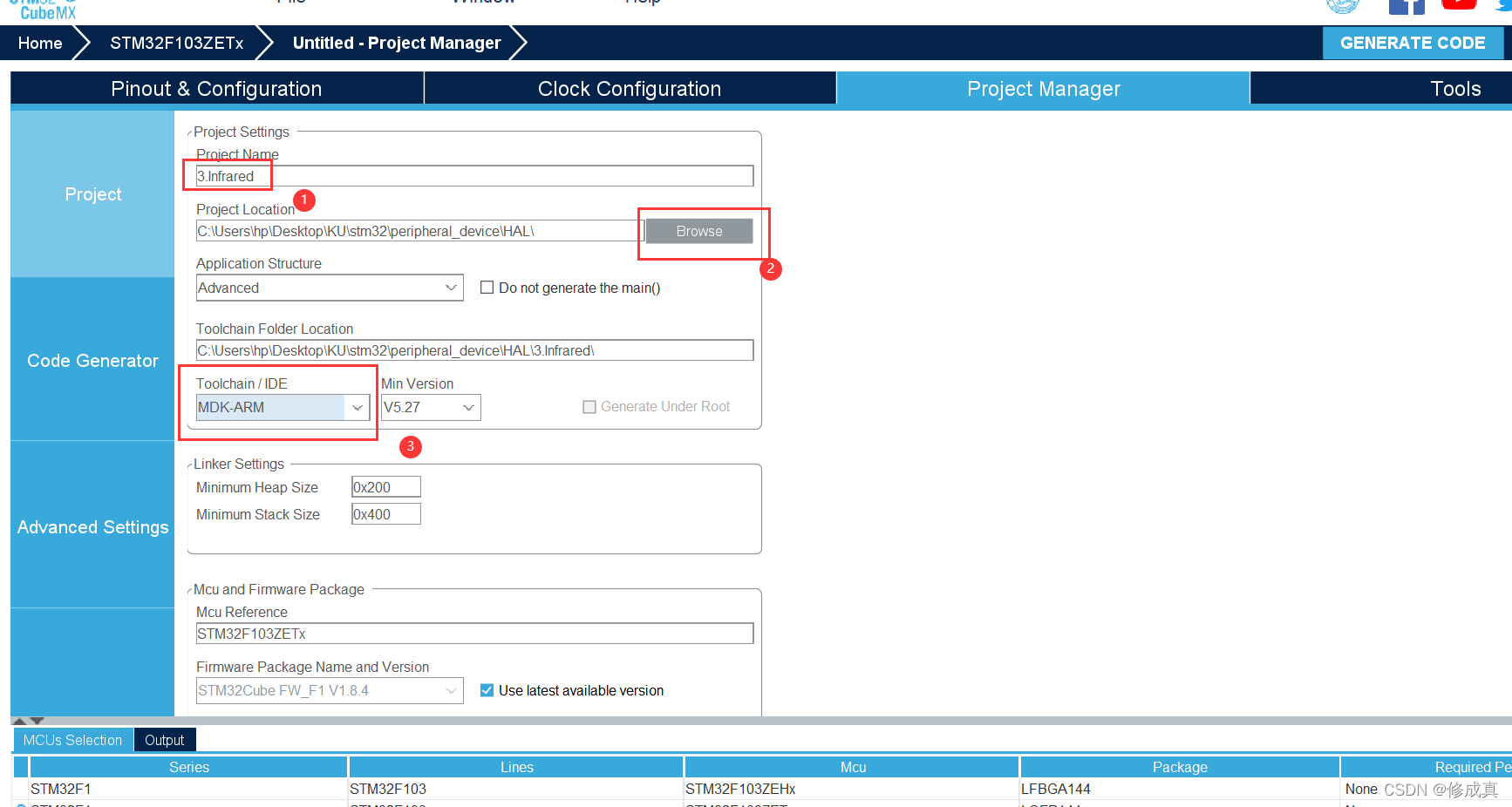

1、cubemx的主要配置


在这里插入图片描述

在这里插入图片描述

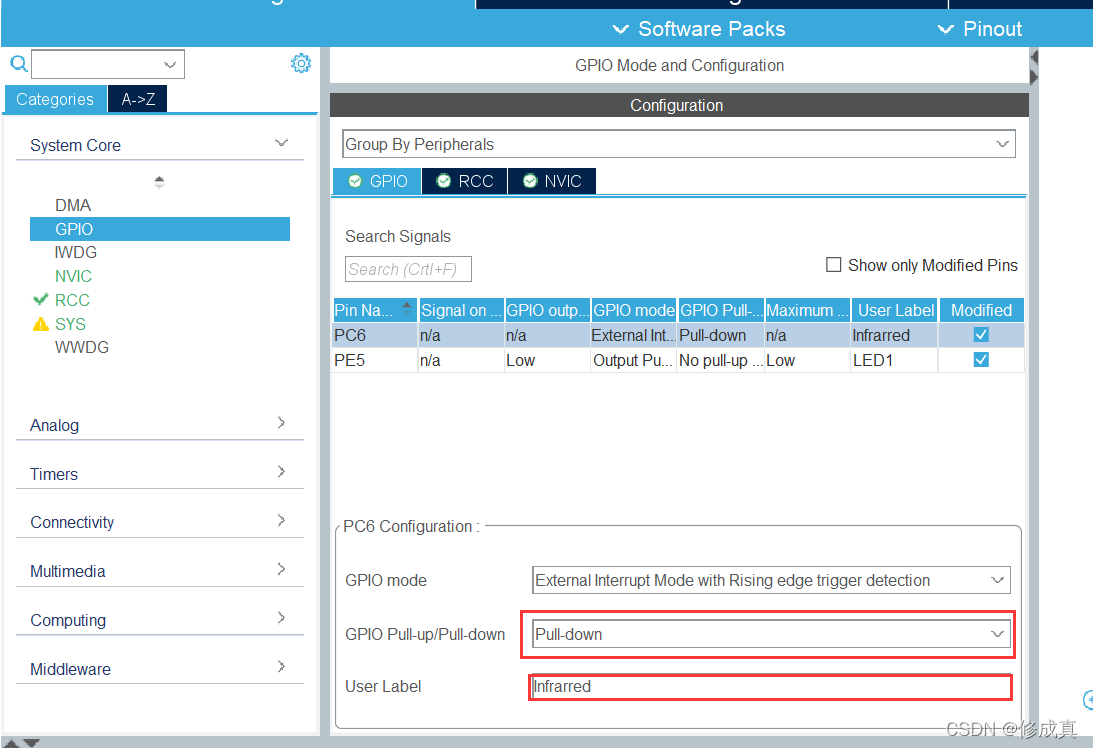

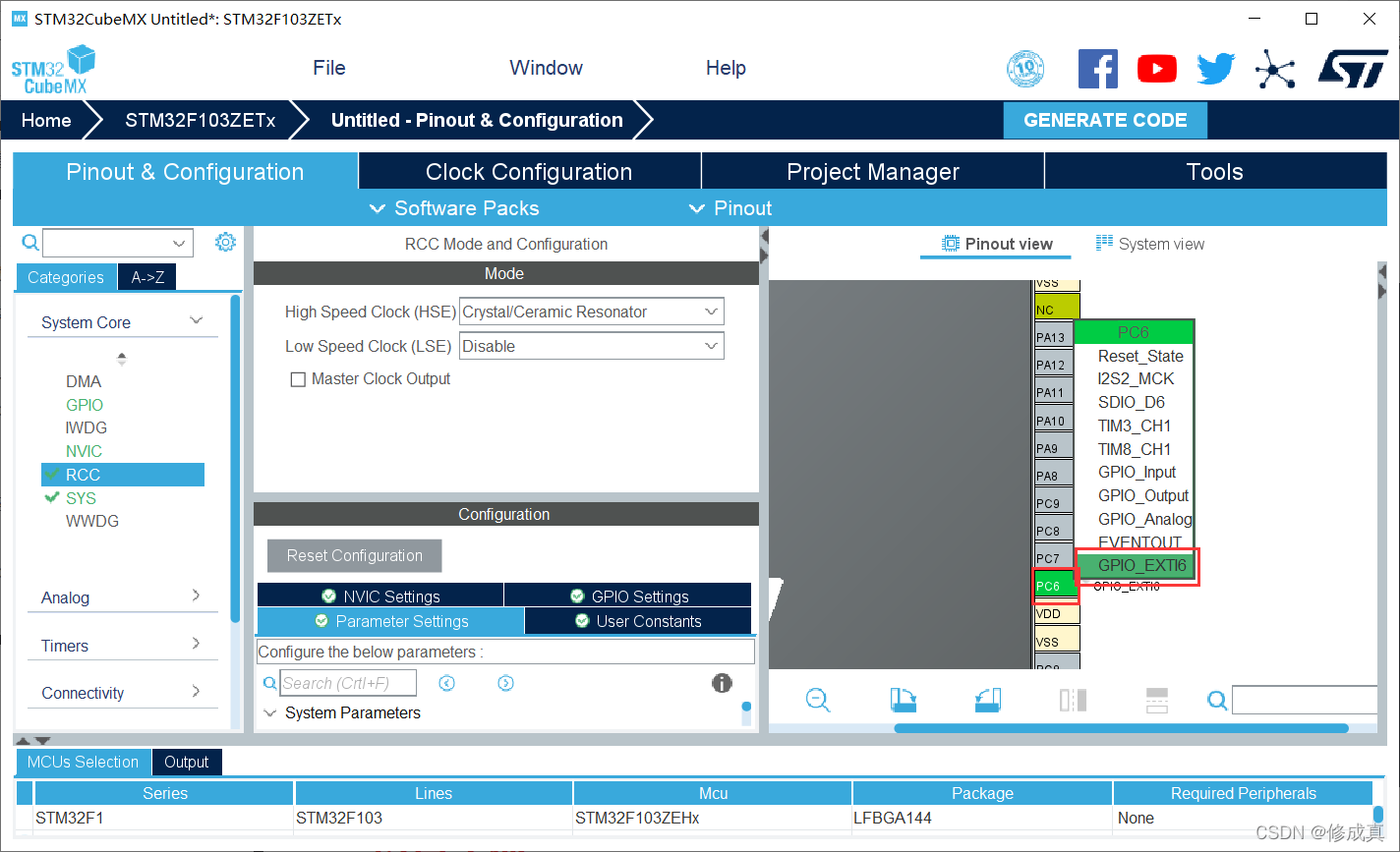

③中断引脚
在这里插入图片描述
在这里插入图片描述

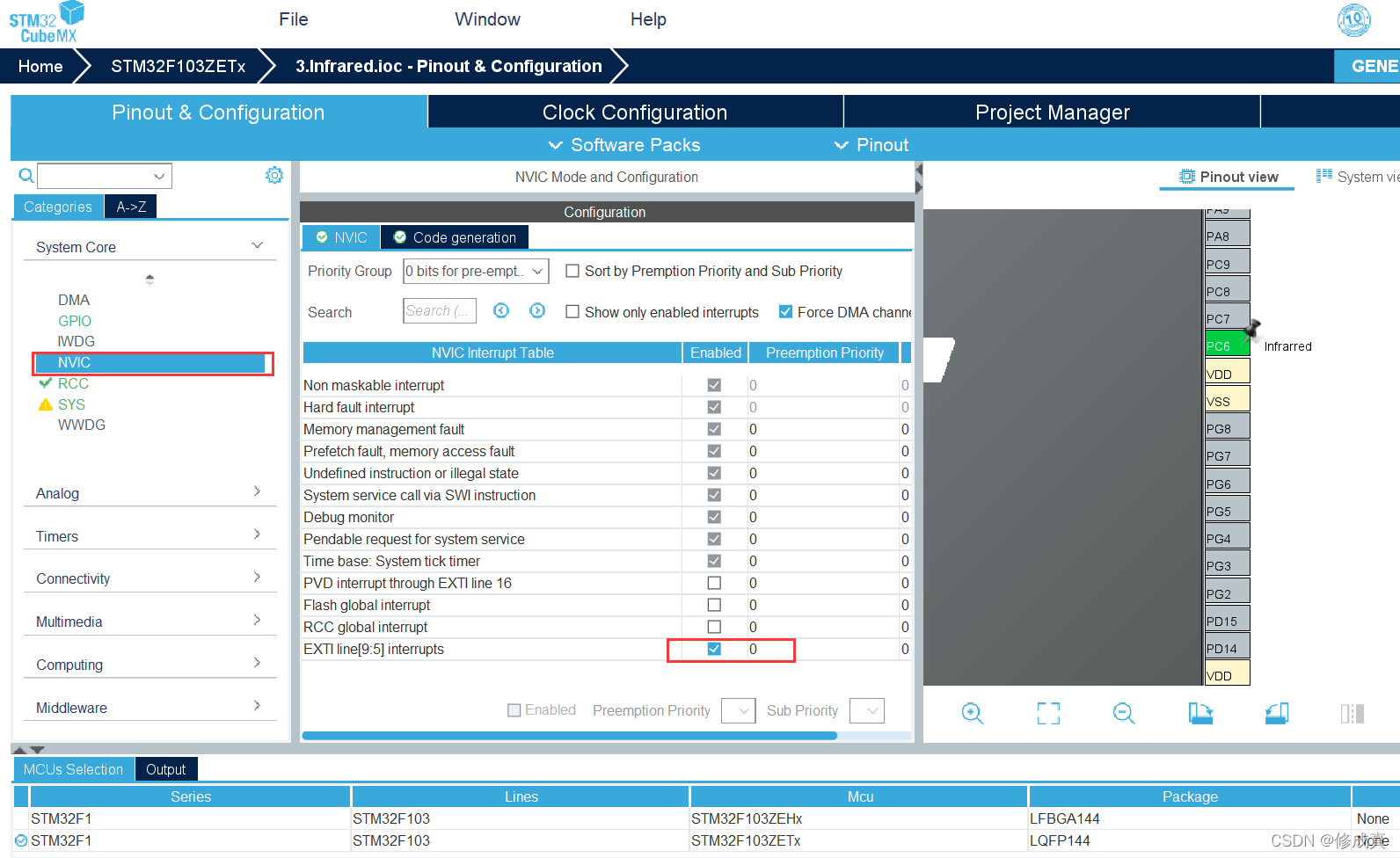

④中断通道
在这里插入图片描述

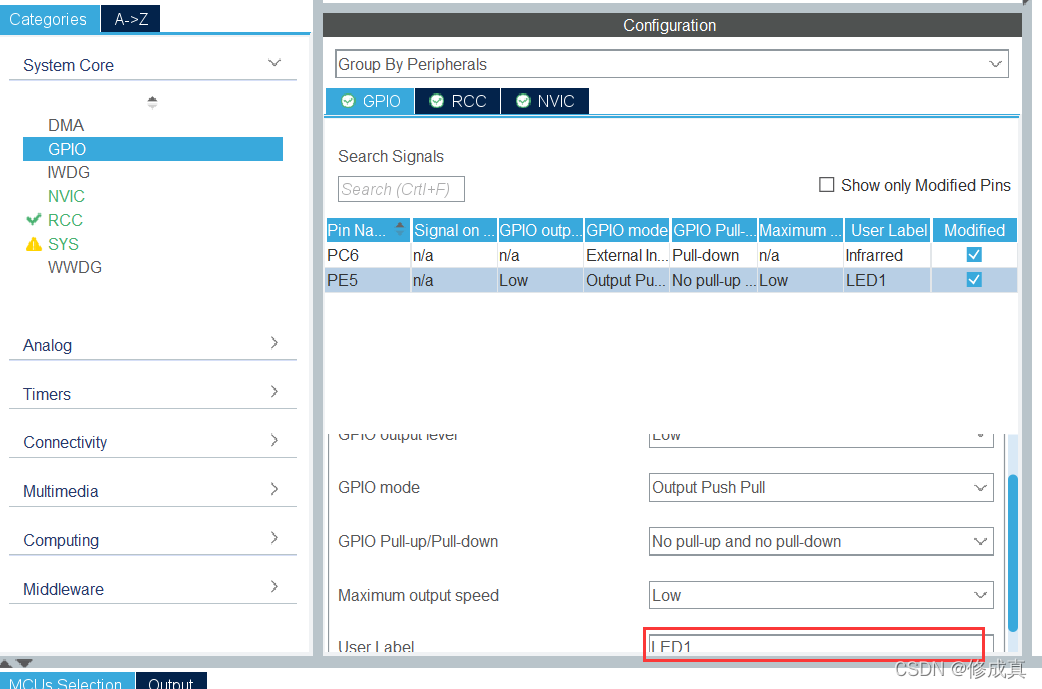

⑤LED引脚(请参考自己开发板的原理图)
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

2、实验程序

函数变量:

static uint8_t LED0_Infrared = 0;  //检测红外信号的标志

主函数
在这里插入图片描述

if(LED0_Infrared == 1)  //检测到红外信号
{
	LED0_Infrared = 0;
	HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);  //灯亮
	while(!HAL_GPIO_ReadPin(Infrarred_GPIO_Port, Infrarred_Pin)); //等待手离开
}
else
{
	HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET); //灯灭
}

回调函数
在这里插入图片描述

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if(GPIO_Pin == GPIO_PIN_6)  //检测到红外信号
		LED0_Infrared = 1;
	__HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_6);  //清除中断标志
}

3、实验效果

在这里插入图片描述
到这里就结束啦!

在这里插入图片描述
