计算机组成原理学习笔记第4章 4.5——存储扩展

这篇笔记介绍了存储扩展的基本概念,包括位扩展、字扩展和字位同时扩展,并通过具体例子进行详细解析。内容涉及如何使用16K×8的存储芯片构建不同容量的存储器,适合有一定基础的读者学习和复习。学习资源包括相关课程和课件,旨在帮助读者深入理解存储器的工作原理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

有诗云:苔花如米小,也学牡丹开。——袁枚
本篇笔记整理:Code_流苏(CSDN)

★观前提示:本专栏笔记内容适合有一定的基础或复习时观看,内容如有错,还请大家评论指出!非常感谢!

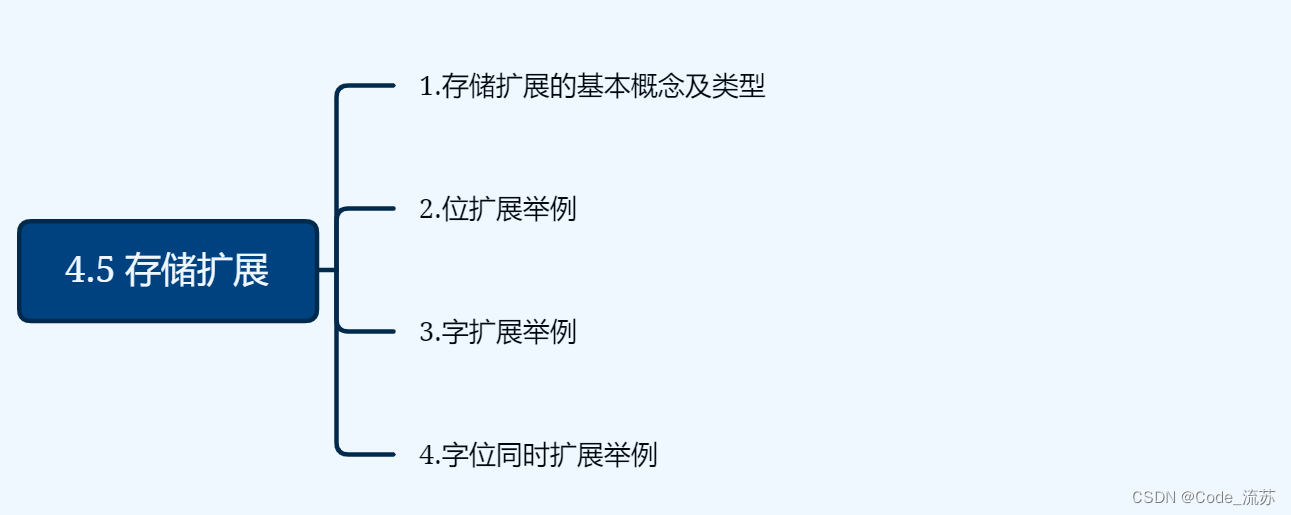

0. 思维导图

在这里插入图片描述

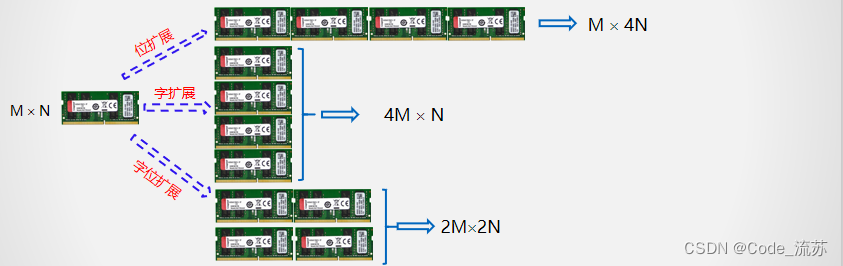

1. 存储扩展的基本概念及类型

在这里插入图片描述
无论哪种类型的存储扩展都要完成CPU与主存间地址线、数据线、控制线的连接

2. 位扩展举例

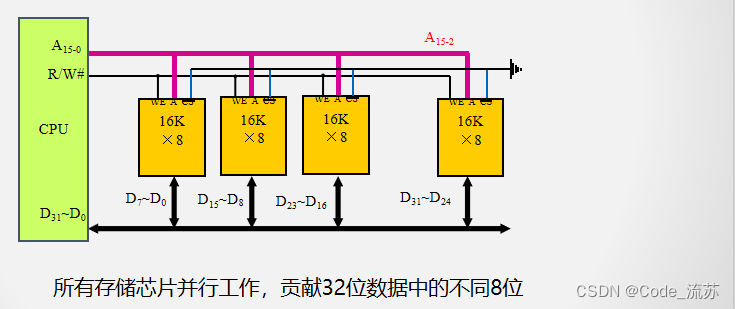

例116K×8的存储芯片构建16K×32的存储器。

所需芯片数量:
16K * 32 / (16K * 8)
= 4
在这里插入图片描述

3. 字扩展举例

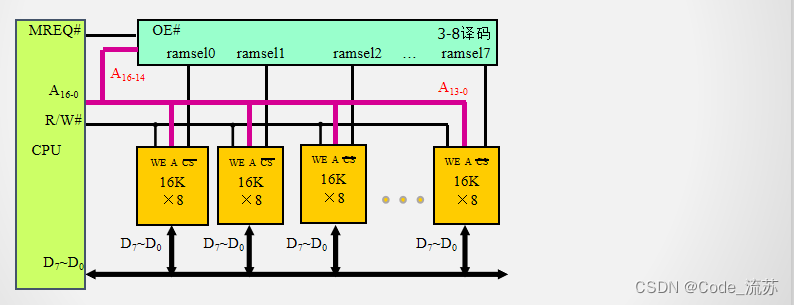

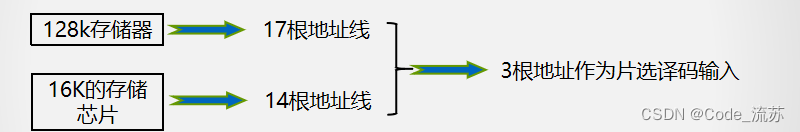

①例216K×8的存储芯片构建128k×8的存储器

所需芯片数量:
128K * 8 / (16K*8) = 8
在这里插入图片描述
在这里插入图片描述

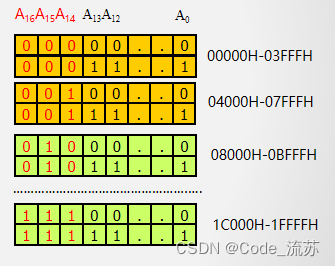

计算每片的全局地址空间:
在这里插入图片描述

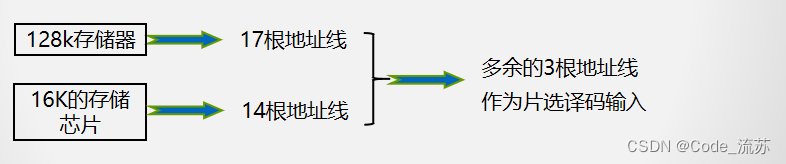

②例316K×8 的存储芯片构建128K×8的存储器,其中08000H~0BFFFH存储空间保留不用。
在这里插入图片描述

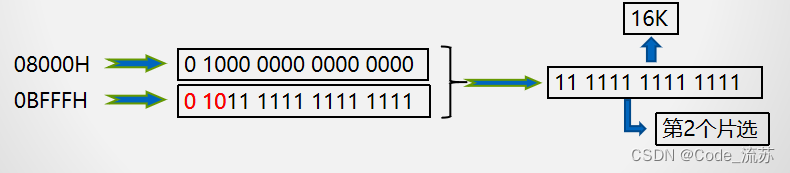

计算对应于存储空间08000H~0BFFFH的容量:
在这里插入图片描述

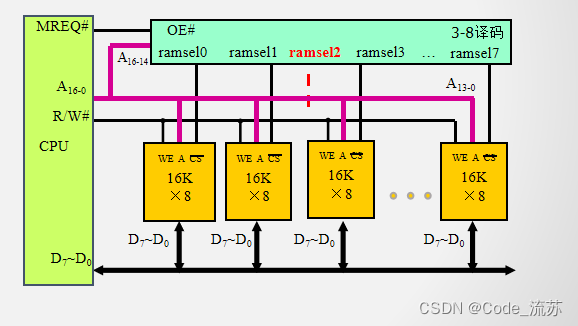

所需芯片数量:
(128K-16k )* 8/ (16K*8)
= 7
在这里插入图片描述

4. 字位同时扩展举例

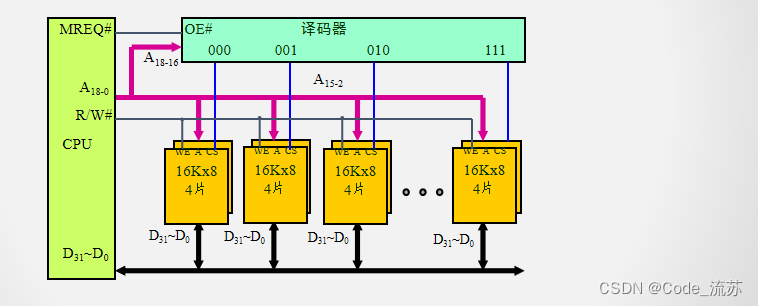

例416K×8 的存储芯片构建128K×32的存储器
在这里插入图片描述

★小总结:在了解了静态存储器和动态存储器之后,我们已经对存储器有了一定的认识。于是在本篇内容中,讲述了存储扩展的内容,有字扩展、位扩展和字位扩展,都主要采用了举例讲解的方式来进行学习。通过本节的学习,也让我个人对存储器有了进一步的认识。

笔记内容学习资料:计算机组成原理微课版(谭志虎、秦磊华等编著)
课件资料及视频学习:MOOC计算机组成原理(华中科大)
计算机组成原理专栏——笔记及测验练习都在这
如果对大家有帮助的话,希望大家能多多点赞+关注!这样我动力会更足哦! ღ( ´・ᴗ・` )比心。
