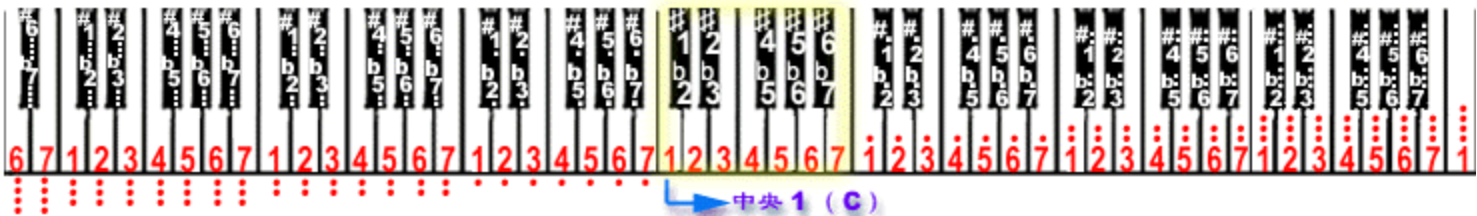

首先科普点乐理知识

在这里插入图片描述
调号-音乐上指用以确定乐曲主音高度的符号。

很明显一个八度就有12个半音。

A、B、C、D、E、F、G。经过声学家的研究，全世界都用这些字母来表示固定的音高。比如，A这个音，标准的音高为每秒钟振动440周。

一首歌的简谱的左上角一般都有1=A或1=B之类的东西，所谓1＝A，就是说，这首歌曲的“调”要唱得同A一样高，人们也把这首歌曲叫做A调歌曲，或叫“唱A调”。1＝C，就是说，这首歌曲的“调”要唱得同C一样高，或者说“这歌曲唱C调”。同样是“调”，不同的调唱起来的高低是不一样的。

一般说来，单片机演奏音乐基本都是单音频率，它不包含相应幅度的谐波频率，也就是说不能象电子琴那样能奏出多种音色的声音。因此单片机奏乐只需弄清楚两个概念即可，也就是“音调”和“节拍”。音调表示一个音符唱多高的频率，节拍表示一个音符唱多长的时间。

音调

在音乐中所谓“音调”，其实就是我们常说的“音高”。在音乐中常把中央C上方的A音定为标准音高，其频率f=440Hz。当两个声音信号的频率相差一倍时，也即f2=2f1时，则称f2比f1高一个倍频程, 在音乐中1（do）与，2（来）与……正好相差一个倍频程，在音乐学中称它相差一个八度音。在一个八度音内，有12个半音。

以1—i八音区为例，12个半音是：1—＃1、＃1—2、2—＃2、＃2—3、3—4、4—＃4，＃4—5、5一＃5、＃5—6、6—＃6、＃6—7、7—i。这12个音阶的分度基本上是以对数关系来划分的。如果我们只要知道了这十二个音符的音高，也就是其基本音调的频率，我们就可根据倍频程的关系得到其他音符基本音调的频率。

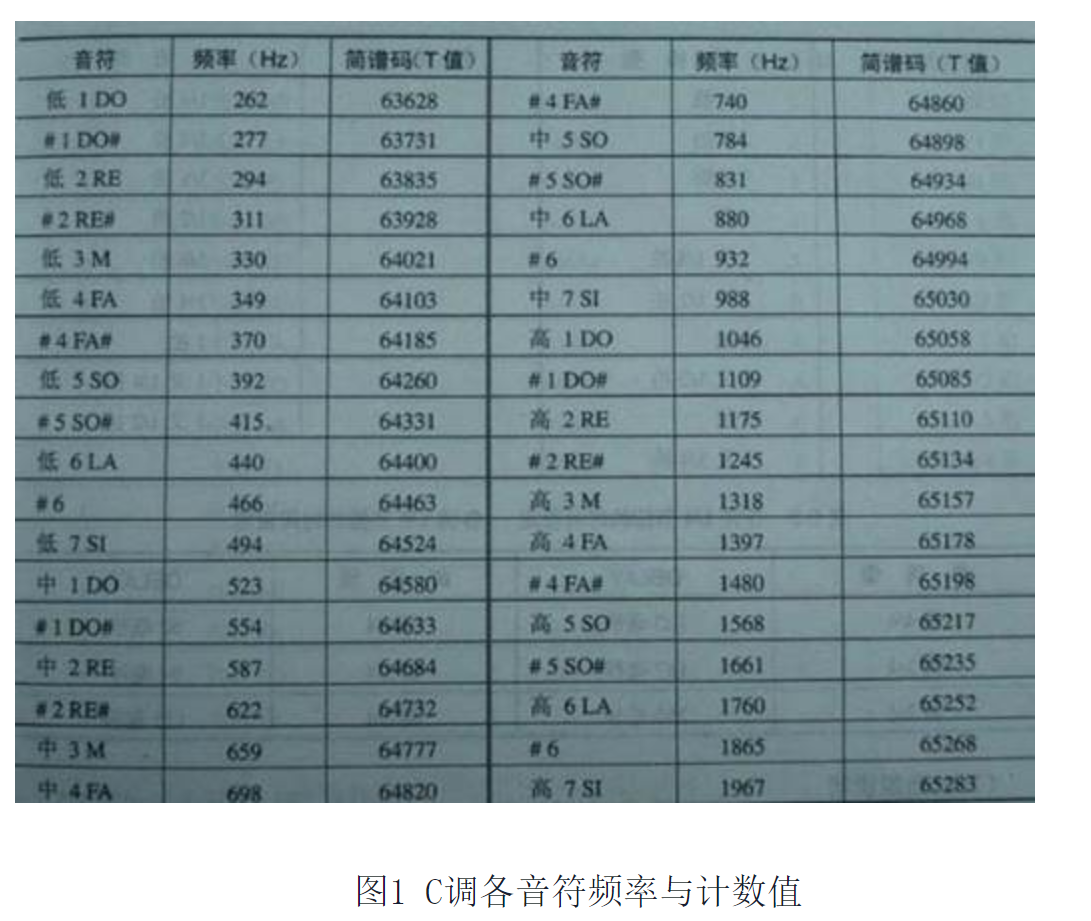

C调各音符频率与计数值如图1所示
在这里插入图片描述
知道了一个音符的频率后，怎样让单片机发出相应频率的声音呢？一般说来，常采用的方法就是通过单片机的定时器定时中断，将单片机上对应蜂鸣器的I/O口来回取反，或者说来回清零，置位，从而让蜂鸣器发出声音，为了让单片机发出不同频率的声音，我们只需将定时器予置不同的定时值就可实现。那么怎样确定一个频率所对应的定时器的定时值呢？

以标准音高A为例：

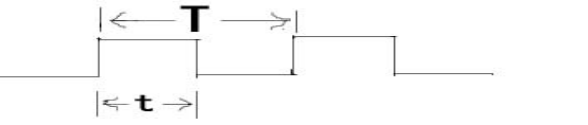

A的频率f = 440 Hz,其对应的周期为：

T = 1/ f = 1/440 =2272μs

在这里插入图片描述
由上图可知,单片机上对应蜂鸣器的I/O口来回取反的时间应为：

t = T/2 = 2272/2 = 1136μs

这个时间t也就是单片机上定时器应有的中断触发时间。一般情况下，单片机奏乐时，其定时器为工作方式1，它以振荡器的十二分频信号为计数脉冲。设振荡器频率为f0，则定时器的予置初值由下式来确定：

	t = 12 *（TALL – THL）/ f0

式中TALL = 2**16 = 65536,THL为定时器待确定的计数初值。因此定时器的高低计数器的初值为：

TH = THL / 256 = ( TALL – t* f0/12) / 256
TL = THL % 256 = ( TALL – t* f0/12) %256

将t=1136μs代入上面两式（注意：计算时应将时间和频率的单位换算一致），即可求出标准音高A在单片机晶振频率f0=12Mhz，定时器在工作方式1下的定时器高低计数器的予置初值为 ：

TH440Hz = (65536 – 1136 * 12/12) /256 = FBH
TL440Hz = (65536 – 1136 * 12/12)%256 = 90H

根据上面的求解方法，我们就可求出其他音调相应的计数器的予置初值。

拍子

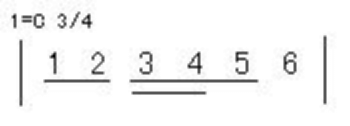

音符的节拍我们可以举例来说明。在一张乐谱中，我们经常会看到这样的表达式，如1=C3/4 、1=G4/4…… 等等，这里1=C,1=G表示乐谱的曲调，和我们前面所谈的音调有很大的关联，3/4、4/4就是用来表示节拍的。以为例加以说明，它表示乐谱中以四分音符为节拍，每一小结有三拍。比如：
在这里插入图片描述
其中1 、2 为一拍，3、4、5为一拍，6为一拍共三拍。1 、2的时长为四分音符的一半，即为八分音符长，3、4的时长为八分音符的一半，即为十六分音符长，5的时长为四分音符的一半，即为八分音符长，6的时长为四分音符长。那么一拍到底该唱多长呢？一般说来，如果乐曲没有特殊说明，一拍的时长大约为400—500ms 。我们以一拍的时长为400ms为例，则当以四分音符为节拍时，四分音符的时长就为400ms，八分音符的时长就为200ms，十六分音符的时长就为100ms。

在单片机上控制一个音符唱多长可采用循环延时的方法来实现。首先，我们确定一个基本时长的延时程序，比如说以十六分音符的时长为基本延时时间，那么，对于一个音符，如果它为十六分音符，则只需调用一次延时程序，如果它为八分音符，则只需调用二次延时程序，如果它为四分音符，则只需调用四次延时程序，依次类推。

通过上面关于一个音符音调和节拍的确定方法，我们就可以在单片机上实现演奏音乐了。具体的实现方法为：将乐谱中的每个音符的音调及节拍变换成相应的音调参数和节拍参数，将他们做成数据表格，存放在存储器中，通过程序取出一个音符的相关参数，播放该音符，该音符唱完后，接着取出下一个音符的相关参数……，如此直到播放完毕最后一个音符，根据需要也可循环不停地播放整个乐曲。另外，对于乐曲中的休止符，一般将其音调参数设为FFH，FFH，其节拍参数与其他音符的节拍参数确定方法一致，乐曲结束用节拍参数为00H来表示。

在此我使用了学长修改后的代码，可以实现播放音乐时音符变化时点亮不同LED灯的功能（可能有点鸡肋的功能，毕竟有点伤眼睛），以及支持更长的音乐播放，但少了一个按key2切换歌曲的功能，如果要添加一个切换歌曲的功能的代码，可以参考上一篇，添加一个按键2的I/O接口，在playmusic函数中根据gequ的值来选择不同的歌曲，最后加一个按键2的外部中断响应函数。

代码如下：

/**********************
myMusic 音乐播放
型号:IAP15F2K60S2 主频:12MHz
************************/
#include <STC15F2K60S2.h>
#define uint unsigned int
#define uchar unsigned char

/*---------引脚别名定义---------*/
sbit sbtBeep = P3 ^ 4;   // 蜂鸣器
sbit key1 = P3 ^ 2;      // 按键1
sbit sbtLedSel = P2 ^ 3; // 数码管与 LED 灯切换引脚

/*---------变量定义---------*/
uchar code arrLed[] = {0x00, 0x01, 0x03, 0x07, 0x0f, 0x1f, 0x3f, 0x7f, 0xff}; // LED 值
uchar ucTimerH, ucTimerL;                                                     // 定义定时器的重装值
bit flag;                                                                     // 标志位，暂停或播放
uchar code arrMusic[] =                                                       // 音乐代码，格式为: 音符, 节拍
    {
        // 音符的十位代表是低中高八度，1代表高八度，2代表中八度，3代表高八度
        // 个位代表简谱的音符，例如0x15代表低八度的S0，0x21代表中八度的DO。
        // 节拍则是代表音长，例如：0x10代表一拍，0x20代表两拍，0x08代表1/2拍
    };
uchar code arrMusicToTimerNum[] =
    {
        // 此数组数据为各个音符在定时器中的重装值，第一列是高位，第二列是低位
        0xf8, 0x8c, // 低八度，低1
        0xf9, 0x5b,
        0xfa, 0x15, // 低3
        0xfa, 0x67,
        0xfb, 0x04, // 低5
        0xfb, 0x90,
        0xfc, 0x0c, // 低7
        0xfc, 0x44, // 中央 C 调
        0xfc, 0xac, // 中2
        0xfd, 0x09,
        0xfd, 0x34, // 中4
        0xfd, 0x82,
        0xfd, 0xc8, // 中6
        0xfe, 0x06,
        0xfe, 0x22, // 高八度，高1
        0xfe, 0x56,
        0xfe, 0x85, // 高3
        0xfe, 0x9a,
        0xfe, 0xc1, // 高5
        0xfe, 0xe4,
        0xff, 0x03, // 高7
        0xff, 0xff};

/*---------延时子函数---------*/
void DelayMs(uint xms)
{
    uint i, j;
    for (i = xms; i > 0; i--)
        for (j = 124; j > 0; j--)
            ;
}

/*---------取址子函数---------*/
// 取出 tem 音符在 arrMusicToTimerNum 数组中的位置值
uchar GetPosition(uchar tem)
{
    uchar ucBase, ucOffset, ucPosition; // 定义曲调、音符和位置
    ucBase = tem / 16;                  // 高4位是曲调值，基址
    ucOffset = tem % 16;                // 低4位是音符，偏移量
    if (ucOffset == 0)                  // 当音符为0时，位置是42
    {
        P0 = 0x00;
        return 42;
    }
    // 点亮对应数量的 LED
    P0 = arrLed[ucOffset];
    if (ucBase == 1) // 当曲调值为1时，即是低八度，基址为0
        ucBase = 0;
    else if (ucBase == 2) // 当曲调值为2时，即是中八度，基址为14
        ucBase = 14;
    else if (ucBase == 3) // 当曲调值为3时，即是高八度，基址为28
        ucBase = 28;
    // 通过基址加上偏移量，即可定位此音符在 arrMusicToTimerNum 数组中的位置
    ucPosition = ucBase + (ucOffset - 1) * 2;
    return ucPosition; // 返回这一个位置值
}

/*---------播放音乐功能函数---------*/
void PlayMusic()
{
    // ucNoteTmp 为音符，ucRhythmTmp 为节拍
    uchar ucNoteTmp, ucRhythmTmp, tem;
    // 这里把 uchar 型改成 uint 型，否则 i 最大为255，只能支持128个音符，甚至放不完《国际歌》的旋律
    uint i = 0;
    while (1)
    {
        if (flag == 1) // 播放状态
        {
            ucNoteTmp = arrMusic[i];
            if (ucNoteTmp == 0x00) // 如果碰到结束符,延时1秒,回到开始再来一遍
            {
                i = 0;
                P0 = 0x00;
                sbtBeep = 0;
                DelayMs(1000);
            }
            else // 其他情况下取音符和节拍
            {
                tem = GetPosition(arrMusic[i]);     // 取出当前音符在 arrMusicToTimerNum 数组中的位置值
                ucTimerH = arrMusicToTimerNum[tem]; // 把音符相应的计时器重装载值赋予 ucTimerH 和 ucTimerL
                ucTimerL = arrMusicToTimerNum[tem + 1];
                i++;

                TH0 = ucTimerH; // 把 ucTimerH 和 ucTimerL 赋予计时器
                TL0 = ucTimerL;
                ucRhythmTmp = arrMusic[i]; // 取得节拍
                i++;

                TR0 = 1;                  // 开定时器1
                if (ucTimerH == ucTimerL) // 休止直接关掉定时器
                    TR0 = 0;
                DelayMs(ucRhythmTmp * 300); // 等待节拍完成, 通过 P3^4 口输出音频
                TR0 = 0;                    // 关定时器1
                sbtBeep = 0;
            }
        }
        else
            while (flag != 1) // 暂停
                ;
    }
}

/*---------初始化子函数---------*/
// 功能是配置 IO 口
void InitSys()
{
    P0M0 = 0xff;
    P0M1 = 0x00;
    P2M0 = 0x08;
    P2M1 = 0x00;
    P3M0 = 0x10;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;
    sbtLedSel = 1;
}

/*---------定时器0初始化子函数---------*/
void InitT0()
{
    TMOD = 0x01;
    TH0 = 0xD8;
    TL0 = 0xEF;
    IE = 0x87; // 1000 0111  EA=1,EX0=1,ET0=1,EX1=0;
    IP = 0x02; // 0000 0010  PT0=1;   定时器0优先级高
    TR0 = 0;
    sbtBeep = 0;
}

/*---------主函数---------*/
void main()
{
    InitSys();
    InitT0();
    P0 = 0x00;
    key1 = 1;
    flag = 0;
    PlayMusic();
}

/*---------定时器0中断处理函数---------*/
// 重新装值，并把 sbtBeep 值取反，产生方波
void T0_Process() interrupt 1 // 计时器控制频率
{
    TH0 = ucTimerH;
    TL0 = ucTimerL;
    sbtBeep = ~sbtBeep;
}

/*---------按键1中断处理函数---------*/
// 从其他案例抄过来的
void ex1() interrupt 0
{
    DelayMs(5);
    if (key1 == 0) // 判断 key1 是否按下
    {
        DelayMs(5);
        if (key1 == 0)
        {
            while (!key1)
                ;
            flag = ~flag; // 播放中断位取反，播放或者暂停
        }
    }
}

只需将

uchar code arrMusic[] =                                                       // 音乐代码，格式为: 音符, 节拍
    {
        // 音符的十位代表是低中高八度，1代表高八度，2代表中八度，3代表高八度
        // 个位代表简谱的音符，例如0x15代表低八度的S0，0x21代表中八度的DO。
        // 节拍则是代表音长，例如：0x10代表一拍，0x20代表两拍，0x08代表1/2拍
    };

中填入想要歌曲的音乐代码，然后用keil编译生成hex文件下载到单片机后就可以实现播放歌曲了。

下面我写了一些歌曲的音乐代码，直接贴到上面数组里面即可使用

孤勇者

    0x16,0x08,0x17,0x08,
    0x21,0x08,0x22,0x08,
    0x17,0x08,0x21,0x08,
    0x21,0x10,0x21,0x08,
    0x17,0x08,0x21,0x08,
    0x22,0x08,0x17,0x08,
    0x21,0x08,0x21,0x10,
    0x21,0x08,0x22,0x08,
    0x23,0x08,0x22,0x08,
    0x23,0x08,0x22,0x08,
    0x23,0x10,0x23,0x08,
    0x22,0x08,0x23,0x10,
    0x25,0x10,0x23,0x10,
    0x16,0x08,0x17,0x08,
    0x21,0x08,0x22,0x08,
    0x17,0x08,0x21,0x08,

    0x21,0x10,0x21,0x08,
    0x17,0x08,0x21,0x08,
    0x22,0x08,0x17,0x08,
    0x21,0x08,0x21,0x10,
    0x21,0x08,0x22,0x08,
    0x23,0x08,0x22,0x08,
    0x23,0x08,0x22,0x08,

    0x23,0x10,0x23,0x08,
    0x22,0x08,0x23,0x10,
    0x25,0x10,0x23,0x10,
    0x25,0x10,0x23,0x14,
    0x25,0x08,0x23,0x14,
    0x25,0x08,0x23,0x08,
    0x25,0x08,0x26,0x08,
    0x23,0x08,0x25,0x10,
    0x25,0x08,0x23,0x14,
    0x25,0x08,0x23,0x14,
    0x25,0x08,0x23,0x08,
    0x25,0x08,0x26,0x08,
    0x23,0x08,0x25,0x10,
    0x25,0x08,0x25,0x08,
    0x23,0x08,0x22,0x08,
    0x22,0x10,0x22,0x10,
    0x21,0x08,0x23,0x08,
    0x23,0x08,0x22,0x08,
    0x22,0x10,0x22,0x10,
    0x21,0x08,0x21,0x08,
    0x16,0x20,0x25,0x08,
    0x25,0x08,0x23,0x08,
    0x22,0x08,0x22,0x10,

    0x22,0x10,0x21,0x08,
    0x23,0x08,0x23,0x08,
    0x22,0x08,0x22,0x10,
    0x22,0x10,0x21,0x08,
    0x21,0x08,0x16,0x20,
    0x00

晴天

	0x25,0x08,
    0x25,0x08,
    0x21,0x08,
    0x21,0x10,
    0x22,0x08,
    0x23,0x08,

    0x25,0x08,
    0x25,0x08,
    0x21,0x08,
    0x21,0x08,
    0x22,0x04,
    0x23,0x04,
	0x22,0x04,
    0x21,0x04,
    0x15,0x08,

	  0x25,0x08,
    0x25,0x08,
    0x21,0x08,
    0x21,0x10,
    0x22,0x08,
    0x23,0x08,

    0x23,0x10,
    0x22,0x04,
    0x23,0x04,
    0x24,0x04,
    0x23,0x04,
    0x22,0x04,
	  0x24,0x04,
    0x23,0x04,
    0x22,0x04,
		0x21,0x08,

		0x15,0x08,
    0x21,0x08,
    0x21,0x08,
    0x23,0x08,
    0x24,0x08,
    0x23,0x08,
	  0x22,0x08,
    0x21,0x04,
    0x22,0x04,

		0x23,0x08,
    0x23,0x08,
    0x23,0x08,
    0x23,0x08,
    0x22,0x04,
    0x23,0x04,
	  0x22,0x08,
    0x21,0x10,

		0x15,0x08,
    0x21,0x08,
    0x22,0x08,
    0x23,0x08,
    0x24,0x08,
    0x23,0x08,
	  0x22,0x08,
    0x21,0x04,
		0x22,0x04,

		0x13,0x08,
    0x23,0x08,
    0x23,0x08,
    0x23,0x08,
    0x22,0x04,
    0x23,0x04,
	  0x22,0x08,
    0x21,0x14,
		0x17,0x04,

		0x21,0x04,
    0x21,0x04,
    0x21,0x04,
    0x21,0x04,
    0x17,0x08,
    0x21,0x08,
	  0x21,0x04,

		0x21,0x04,
    0x21,0x04,
    0x21,0x04,
    0x21,0x04,
    0x17,0x08,
    0x21,0x08,
	  0x21,0x04,

		0x21,0x04,
    0x21,0x04,
    0x21,0x04,
    0x21,0x04,
    0x17,0x08,
    0x21,0x08,
	  0x21,0x04,

		0x21,0x04,
    0x21,0x04,
    0x21,0x04,
    0x21,0x04,
		0x25,0x04,
    0x25,0x08,
    0x25,0x04,

		0x25,0x04,
    0x25,0x04,
    0x25,0x04,
		0x25,0x04,
    0x25,0x08,
    0x25,0x04,
		0x25,0x04,
    0x25,0x04,
    0x25,0x04,
		0x25,0x04,
    0x25,0x04,
		0x24,0x04,
    0x23,0x04,
    0x23,0x04,
		0x23,0x14,

		0x21,0x04,
    0x21,0x04,
    0x21,0x04,
		0x21,0x04,
    0x16,0x04,
    0x17,0x04,
		0x21,0x04,
    0x25,0x04,
    0x24,0x04,
		0x23,0x04,
    0x21,0x04,
    0x21,0x04,
		0x21,0x10,

    0x21,0x04,
    0x21,0x04,
		0x21,0x04,
    0x21,0x04,
    0x23,0x08,
    0x21,0x08,
    0x16,0x04,
    0x17,0x04,
    0x21,0x04,
    0x25,0x04,
    0x24,0x04,
    0x23,0x04,
		0x21,0x04,
    0x22,0x04,
    0x22,0x14,

    0x00, 0x00

夜曲

    0x16,0x04,
    0x17,0x04,
    0x21,0x08,
    0x21,0x04,
    0x21,0x08,
    0x21,0x08,
    0x17,0x08,
    0x23,0x04,
    0x23,0x04,
    0x23,0x10,

    0x26,0x08,
    0x26,0x04,
    0x26,0x04,
    0x26,0x04,
    0x25,0x08,
    0x24,0x04,
    0x25,0x08,
    0x21,0x04,
    0x21,0x04,
    0x21,0x10,

    0x24,0x08,
    0x24,0x04,
    0x24,0x04,
    0x24,0x08,
    0x25,0x08,
    0x24,0x0c,
    0x24,0x04,
    0x23,0x08,
    0x22,0x08,

    0x23,0x08,
    0x22,0x04,
    0x21,0x04,
    0x21,0x08,
    0x17,0x08,
    0x21,0x10,
    0x17,0x10,

    0x21,0x0c,
    0x21,0x04,
    0x21,0x08,
    0x21,0x08,
    0x17,0x08,
    0x23,0x04,
    0x23,0x04,
    0x23,0x10,

    0x26,0x08,
    0x26,0x04,
    0x26,0x04,
    0x26,0x04,
    0x15,0x08,
    0x24,0x04,
    0x25,0x08,
    0x21,0x04,
    0x21,0x04,
    0x21,0x10,

    0x24,0x08,
    0x24,0x04,
    0x24,0x04,
    0x24,0x08,
    0x14,0x08,
    0x23,0x08,
    0x22,0x04,
    0x17,0x04,
    0x17,0x08,
    0x21,0x08,
    0x16,0x20,

    0x16,0x10,
    0x17,0x10,
    0x21,0x08,
    0x21,0x04,
    0x21,0x08,
    0x21,0x08,
    0x17,0x08,
    0x23,0x04,
    0x23,0x04,
    0x23,0x10,

    0x26,0x08,
    0x26,0x04,
    0x26,0x04,
    0x26,0x04,
    0x25,0x08,
    0x24,0x04,
    0x25,0x08,
    0x21,0x04,
    0x21,0x04,
    0x21,0x10,

    0x24,0x08,
    0x24,0x04,
    0x24,0x04,
    0x24,0x08,
    0x25,0x08,
    0x23,0x0c,
    0x21,0x04,
    0x23,0x08,
    0x22,0x08,

    0x21,0x08,
    0x21,0x04,
    0x17,0x04,
    0x17,0x08,
    0x21,0x08,
    0x17,0x10,
    0x16,0x10,

    0x21,0x0c,
    0x21,0x04,
    0x21,0x08,
    0x21,0x08,
    0x17,0x08,
    0x23,0x04,
    0x23,0x04,
    0x23,0x10,

    0x26,0x08,
    0x26,0x04,
    0x26,0x04,
    0x26,0x04,
    0x15,0x08,
    0x24,0x04,
    0x25,0x08,
    0x21,0x04,
    0x21,0x04,
    0x21,0x10,

    0x24,0x08,
    0x24,0x04,
    0x24,0x04,
    0x24,0x08,
    0x14,0x08,
    0x23,0x08,
    0x22,0x04,
    0x17,0x04,
    0x17,0x08,
    0x21,0x08,
    0x16,0x20,

光年之外

    0x23,0x08,
    0x23,0x08,
    0x22,0x08,
    0x22,0x08,
    0x21,0x08,
    0x21,0x08,
    0x17,0x08,

    0x17,0x08,
    0x21,0x08,
    0x21,0x10,

    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x22,0x08,
    0x23,0x10,

    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x21,0x08,
    0x22,0x18,

    0x23,0x08,
    0x23,0x08,
    0x22,0x08,
    0x22,0x08,
    0x21,0x08,
    0x21,0x08,
    0x17,0x08,

    0x17,0x08,
    0x21,0x08,
    0x21,0x04,
    0x17,0x04,
    0x16,0x08,

    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x22,0x08,
    0x23,0x10,

    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x15,0x08,
    0x21,0x08,
    0x22,0x18,

    0x16,0x04,
    0x17,0x04,
    0x16,0x04,
    0x17,0x04,
    0x21,0x04,
    0x17,0x14,
    0x21,0x04,
    0x22,0x04,
    0x23,0x04,
    0x24,0x04,
    0x23,0x08,

    0x16,0x04,
    0x16,0x04,
    0x17,0x04,
    0x16,0x04,
    0x17,0x04,
    0x21,0x04,
    0x17,0x14,
    0x21,0x04,
    0x22,0x04,
    0x23,0x04,
    0x24,0x04,
    0x23,0x08,

    0x21,0x04,
    0x22,0x04,
    0x23,0x04,
    0x24,0x04,
    0x23,0x08,

    0x21,0x04,
    0x22,0x04,
    0x23,0x04,
    0x24,0x04,
    0x23,0x08,
    0x22,0x08,
    0x21,0x08,

    0x21,0x08,
    0x21,0x08,
    0x21,0x08,
    0x22,0x08,
    0x22,0x08,
    0x23,0x08,
    0x23,0x0c,
    0x25,0x04,
    0x25,0x08,
    0x26,0x08,
    0x26,0x18,

    0x21,0x08,
    0x22,0x08,
    0x22,0x08,
    0x23,0x08,
    0x23,0x08,
    0x25,0x08,
    0x25,0x0c,
    0x21,0x04,
    0x23,0x08,
    0x22,0x08,
    0x22,0x18,

    0x21,0x08,
    0x21,0x08,
    0x21,0x08,
    0x22,0x08,
    0x22,0x08,
    0x23,0x08,
    0x23,0x0c,
    0x25,0x04,
    0x25,0x08,
    0x26,0x08,
    0x26,0x18,

    0x21,0x08,
    0x22,0x08,
    0x22,0x08,
    0x23,0x08,
    0x23,0x08,
    0x25,0x08,
    0x25,0x0c,
    0x21,0x04,
    0x23,0x08,
    0x22,0x08,
    0x22,0x18,

    0x24,0x08,
    0x23,0x08,
    0x22,0x08,
    0x21,0x08,
    0x21,0x04,
    0x25,0x04,
    0x25,0x08,
    0x25,0x08,
    0x25,0x08,
    0x21,0x0c,
    0x21,0x04,
    0x21,0x08,
    0x16,0x10,

    0x24,0x08,
    0x23,0x08,
    0x22,0x08,
    0x21,0x08,
    0x21,0x04,
    0x25,0x04,
    0x25,0x08,
    0x25,0x08,
    0x25,0x08,
    0x21,0x0c,
    0x21,0x04,
    0x21,0x08,
    0x17,0x08,
    0x22,0x18,

    0x24,0x08,
    0x23,0x08,
    0x22,0x04,
    0x21,0x04,
    0x16,0x08,
    0x21,0x04,
    0x25,0x04,
    0x25,0x08,
    0x25,0x08,
    0x25,0x08,
    0x21,0x0c,
    0x21,0x04,
    0x21,0x08,
    0x16,0x10,

    0x24,0x08,
    0x23,0x08,
    0x22,0x04,
    0x21,0x04,
    0x16,0x08,
    0x21,0x04,
    0x25,0x04,
    0x25,0x08,
    0x25,0x08,
    0x25,0x08,
    0x21,0x0c,
    0x21,0x04,
    0x21,0x08,
    0x17,0x08,
    0x22,0x18,

see you again

    0x25,0x08,
    0x32,0x08,
    0x31,0x08,
    0x23,0x08,
    0x23,0x08,
    0x31,0x04,
    0x32,0x04,
    0x33,0x04,
    0x32,0x04,
    0x31,0x04,
    0x32,0x04,

    0x25,0x08,
    0x32,0x08,
    0x31,0x08,
    0x25,0x08,
    0x25,0x08,
    0x31,0x04,
    0x32,0x04,
    0x33,0x04,
    0x32,0x04,
    0x31,0x04,
    0x32,0x04,

    0x25,0x08,
    0x32,0x08,
    0x31,0x08,
    0x25,0x08,
    0x25,0x08,
    0x31,0x04,
    0x32,0x04,
    0x33,0x04,
    0x32,0x04,
    0x31,0x04,
    0x32,0x04,

    0x25,0x08,
    0x32,0x08,
    0x31,0x08,
    0x25,0x08,
    0x25,0x08,

    0x11,0x08,
    0x13,0x08,
    0x15,0x08,
    0x16,0x08,
    0x16,0x08,
    0x16,0x08,
    0x15,0x08,
    0x15,0x04,
    0x16,0x04,

    0x11,0x04,
    0x12,0x08,
    0x12,0x08,
    0x11,0x08,
    0x13,0x08,
    0x13,0x10,

    0x13,0x04,
    0x15,0x04,
    0x16,0x08,
    0x17,0x08,
    0x16,0x08,
    0x15,0x08,
    0x13,0x08,
    0x12,0x08,
    0x12,0x08,
    0x11,0x08,

    0x12,0x08,
    0x12,0x08,
    0x13,0x08,
    0x11,0x08,
    0x11,0x08,

    0x13,0x04,
    0x13,0x04,
    0x15,0x04,
    0x16,0x08,
    0x16,0x08,
    0x15,0x08,
    0x15,0x08,
    0x15,0x04,
    0x16,0x10,

    0x11,0x04,
    0x12,0x08,
    0x12,0x08,
    0x11,0x08,
    0x13,0x08,
    0x12,0x10,

    0x13,0x08,
    0x15,0x08,
    0x26,0x08,
    0x21,0x08,
    0x22,0x08,
    0x23,0x08,
    0x22,0x08,
    0x21,0x08,
    0x16,0x08,
    0x21,0x08,

    0x22,0x08,
    0x22,0x04,
    0x21,0x08,
    0x21,0x10,

    0x16,0x08,
    0x21,0x08,
    0x22,0x08,
    0x22,0x04,
    0x21,0x08,
    0x21,0x10,

0x00,0

丑八怪

    0x25,0x06,
    0x26,0x06,
    0x26,0x06,
    0x25,0x06,
    0x26,0x06,
    0x26,0x0c,
    0x21,0x06,

    0x22,0x06,
    0x23,0x06,
    0x23,0x06,
    0x23,0x14,

	  0x25,0x06,
    0x25,0x06,
    0x26,0x06,
    0x26,0x06,
    0x25,0x06,
    0x31,0x06,
    0x26,0x0c,
    0x21,0x06,

    0x22,0x06,
    0x23,0x06,
    0x25,0x06,
    0x23,0x14,

	  0x25,0x06,
    0x25,0x06,
    0x26,0x06,
    0x26,0x06,
    0x25,0x06,
    0x26,0x06,
    0x26,0x0c,
    0x21,0x06,

	  0x22,0x06,
    0x23,0x06,
    0x23,0x06,
    0x23,0x06,
    0x23,0x06,
    0x25,0x1d,

    0x25,0x0c,
    0x21,0x06,
    0x22,0x06,
    0x22,0x18,

    0x25,0x06,
    0x26,0x06,
    0x26,0x06,
    0x25,0x06,
    0x26,0x06,
    0x26,0x0c,
    0x21,0x06,

    0x22,0x06,
    0x23,0x06,
    0x23,0x06,
    0x23,0x0c,

    0x25,0x06,
    0x25,0x06,
    0x26,0x06,
    0x26,0x06,
    0x25,0x06,
    0x31,0x06,
    0x26,0x0c,
    0x21,0x06,

    0x22,0x06,
    0x23,0x06,
    0x25,0x06,
    0x23,0x0c,

    0x25,0x06,
    0x25,0x06,
    0x26,0x06,
    0x26,0x06,
    0x25,0x06,
    0x36,0x06,
    0x26,0x0c,
    0x21,0x06,

    0x22,0x06,
    0x23,0x06,
    0x23,0x06,
    0x33,0x06,
    0x23,0x06,
    0x25,0x1d,

    0x25,0x06,
    0x24,0x06,
    0x24,0x06,
    0x33,0x06,
    0x24,0x06,
    0x23,0x06,
    0x24,0x10,

    0x25,0x06,
    0x24,0x06,
    0x23,0x06,
    0x34,0x06,
    0x23,0x06,
    0x22,0x06,
    0x21,0x06,

    0x23,0x0c,
    0x23,0x0c,
    0x33,0x0c,
    0x24,0x06,
    0x23,0x06,
    0x23,0x18,

    0x00,0
芜湖韩金轮
关注
  • 6
    点赞
  • 踩
  • 15
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
51单片机简易音乐盒（可切歌）
Ada011的博客
10-21 1万+
#include<reg52.h> sbit beep = P1 ^ 5; sbit k1 = P3 ^ 1; sbit k2 = P3 ^ 0; sbit k3 = P3 ^ 2; #define uchar unsigned char #define uint unsigned int #define ulong unsigned long uchar th0_h, tl0_l, time; uint key; ulong i, j;//不能用char或int 因为j的值会很大 cod
DEMO工程_“STC-B学习板”数码管动态扫描.zip
07-02
STC-B学习板”数码管动态扫描示例代码，供大家使用 void Display(char Dis_min, char Dis_max) { char selData[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0x00}; // 数码管显示译码表 /* 序号:...
STC-B学习板单片机编程
XMPTFQ的博客
09-26 3189
Whack a Mole 打地鼠 /********************** Whack a Mole ´òµØÊó ÐͺÅ:STC15F2K60S2 Ö÷Ƶ:11.0592MHz ************************/ #include "STC15F2K60S2.H" #include <stdlib.h> #define uint unsigned int #define uchar unsigned char #define T 30000 #define NUM 2
单片机学习（四）---蜂鸣器演奏与点阵原理图
青山黛·丹溪的学习记录
05-01 760
设计到数码管的动态原理,眼睛看到的有50ms延时，一个灯一个灯点亮，动态就是使其显示的快点。区别：一个是给一个电平直接点香，另一个取决于脉冲的宽度，宽度决定音阶，从而模仿出各种声音。8*8的LED组成，上面有8个IO控制横着的IO，竖着的IO控制竖着的IO。原理：蜂鸣器有有源和无源两种。三.8*8LED点阵屏显示数字。具体操作，有取模软件。
c语言蜂鸣器放音乐程序,蜂鸣器音乐程序设定C语言.doc
weixin_30737899的博客
05-17 1491
蜂鸣器音乐程序设定C语言4.4.4.4.1111 音调音调音调音调、、、、节拍节拍节拍节拍以及以及以及以及编码的确定编码的确定编码的确定编码的确定方法方法方法方法 一般说来，单片机演奏音乐基本都是单音频率，它不包含相应幅度的谐波频率，也就是说不能像电子琴那样能奏出多种音色的声音。因此单片机奏乐只需弄清楚两个概念即可，也就是“音调”和节拍表示一个音符唱多长的时间。 4.4.4.4.111...
【51单片机】STC_B开发板项目《猜猜我是几》
leiyulu的博客
09-17 2307
一、 总体方案设计 利用现有的STC_B学习板设备，结合数码管滚动显示功能，非易失存储器功能，导航按键功能和蜂鸣器功能，电子音乐功能，485通信功能，将猜测数字大小并给出反馈结果与猜测次数显示在数码管上，实现双人猜测数字小游戏功能。发送方负责给出正确数字（0~99），并存入非易失存储器中，并在收到猜测的数字后发送反馈结果。猜测方负责猜测数字并发给发送方。通过导航键上下左右可以调整数字每一位的大小。 二、 实验过程 利用杜邦线连接好两块板子，两人通过485通信进行数据交互，实现实时猜测游戏。游戏最多猜测次数为
51单片机之蜂鸣器模拟钢琴（代码详解）——起风了
weixin_52853526的博客
10-13 1万+
51单片机之蜂鸣器模拟钢琴（代码详解）
使用单片机STC_B学习板实现简易俄罗斯方块游戏手柄
05-14
使用湖南大学STC_B学习板制作一个简易的带有防沉迷系统的游戏手柄： 1）上位机程序：使用dev C++编写的俄罗斯方块游戏界面 2）按键操控：在上位机打开.exe 程序后，可以用导航键以及 K1、K2、K3 键分别控制游戏进行...
蜂鸣器播放音乐-小星星亮晶晶.rar
03-06
这个压缩包文件"蜂鸣器播放音乐-小星星亮晶晶.rar"包含了一个实验项目，教你如何使用51单片机来控制蜂鸣器播放音乐，特别是经典儿歌《小星星》。 蜂鸣器是一种简单的声音发生器，通常用于电子设备中发出声音提示。...
51单片机程序蜂鸣器播放音乐-C语言版.zip
05-11
这个“51单片机程序蜂鸣器播放音乐-C语言版.zip”压缩包显然包含了使用C语言编写的一个项目，目的是通过51单片机控制蜂鸣器来播放音乐。蜂鸣器作为一种简单的音频输出设备，在单片机控制系统中常被用于发出声音信号...
蜂鸣器实现音乐播放
11-01
蜂鸣器实现天使音乐的播放， 使用无源蜂鸣器。 如需要更多功能的代码可以加我. 附加12864显示界面，灯光音符跳跃，按键切换歌曲，快进，快退，看人需要把。
51单片机蜂鸣器播放音乐程序源代码
11-17
51单片机STC89C52RC开发板实验：蜂鸣器播放音乐程序源代码。 1、处理器：51单片机STC89C52RC。 2、开发环境：KEIL。 3、蜂鸣器播放音乐。 4、提供了配套PDF格式的51单片机STC89C52RC开发板电路原理图。
51单片机学习--蜂鸣器播放音乐
Silver_Bullet的博客
08-02 1万+
介绍51单片机利用蜂鸣器来实现音乐播放功能
利用蜂鸣器播放音乐
weixin_51121577的博客
10-15 5027
利用蜂鸣器播放音乐
【FPGA】五、蜂鸣器播放音乐
weixin_62912626的博客
11-10 8082
FPGA 蜂鸣器播放音乐
STM32通过PWM输出使蜂鸣器实现播放音乐功能
最新发布
Coin_Collecter的博客
12-10 8906
STM32通过定时器的PWM输出使蜂鸣器发出不同频率的声音，以此实现播放音乐，并根据孤勇者乐谱编写数组，尝试播放孤勇者的音乐。
MCU-51：单片机蜂鸣器播放音乐和提示音
立于皓月之边，不弱星光之势
12-30 7171
MCU-51：单片机蜂鸣器播放音乐和提示音
单片机通过蜂鸣器播放任意音乐代码实现(2):音乐单片机代码自动生成
热门推荐
kevin1499的博客
08-11 1万+
单片机通过蜂鸣器播放任意音乐代码实现(2):音乐单片机代码自动生成 上一节我们已经构建了基于51单片机的蜂鸣器音乐播放环境，接下来只需要手动或者自动添加音乐代码便能实现不同音乐的播放。当然，第二节将告诉你如何自动生成这些音乐代码。 所用软件 MuseScore 3;用于转换MID文件为musicxml文件 C/C++ IDE（本文为Visual Studio 2019） 1.生成音乐对应的MID文件 可以直接下载mid格式音乐文件，也可以将某段音乐转换为MID文件。最好是直接使用mid格式音乐文件，可
用51单片机演奏民歌茉莉花
dai19981003的博客
12-15 9310
用51单片机演奏民歌茉莉花 源代码 #include<reg51.h> sbit Buzz = P3^1; //声明绑定蜂鸣器，接线时只需将此IO口与蜂鸣器（扬声器）信号输入端相连即可 unsigned int code NoteFrequ[]={ 523,587,659,698,784,880,988, //中音对应的1-7 1047,1175,1319,139...
stc-b学习板制作游戏
08-31
STC-B学习板是一款用于学习和制作游戏的电子开发板。它基于STC89C52单片机开发，具有丰富的功能和扩展接口，可以实现游戏开发的需求。 首先，STC-B学习板具有丰富的输入输出接口，如按键输入、LED灯输出、数码管显示等。开发者可以利用这些接口设计游戏的界面和交互逻辑，实现按键操作的响应和游戏状态的显示等功能。 其次，STC-B学习板内置了多种传感器接口，如光敏传感器、温湿度传感器等。这些传感器可以用于游戏中的物理交互，例如利用光敏传感器实现游戏中的光线控制、利用温湿度传感器实现游戏中的天气变换等。 此外，STC-B学习板也支持音频输出和存储器扩展。开发者可以通过音频输出接口实现游戏音效的播放，使游戏更具沉浸感。而通过存储器扩展接口，可以增加游戏的存储容量，方便开发者存储和加载游戏数据。 对于学习游戏开发的人来说，STC-B学习板提供了一个良好的平台。它结合了硬件和软件的开发环境，可以进行低层次的单片机编程和高层次的游戏逻辑设计。开发者可以学习和掌握游戏开发的全过程，从图形显示到输入输出处理，从物理交互到游戏逻辑实现，全面提升游戏编程技能。 总的来说，STC-B学习板作为制作游戏的工具具有丰富的功能和扩展接口，适合初学者和爱好者使用。它为学习游戏开发提供了一个全面的平台，帮助开发者提升技能和实现自己的游戏创意。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
