概述

        蜂鸣器一般分为有源蜂鸣器和无源蜂鸣器，通常用来播放音乐的时候会使用无源蜂鸣器，无源蜂鸣器没有内置振荡源，需要外部提供一定频率的脉冲信号才能发声，通过改变脉冲信号的频率可以发出不同音调的声音，因此可以用来播放音乐。

        如果想把乐谱通过蜂鸣器播放出来，则需要将五线谱转化成简谱，然后针对不同的音符顺序转换成不同的频率，再加上节拍数（时长），就能播放出音乐了。

        首先针对乐谱转简谱做个简单的介绍（如有不正确的地方可指出）！

五线谱转简谱

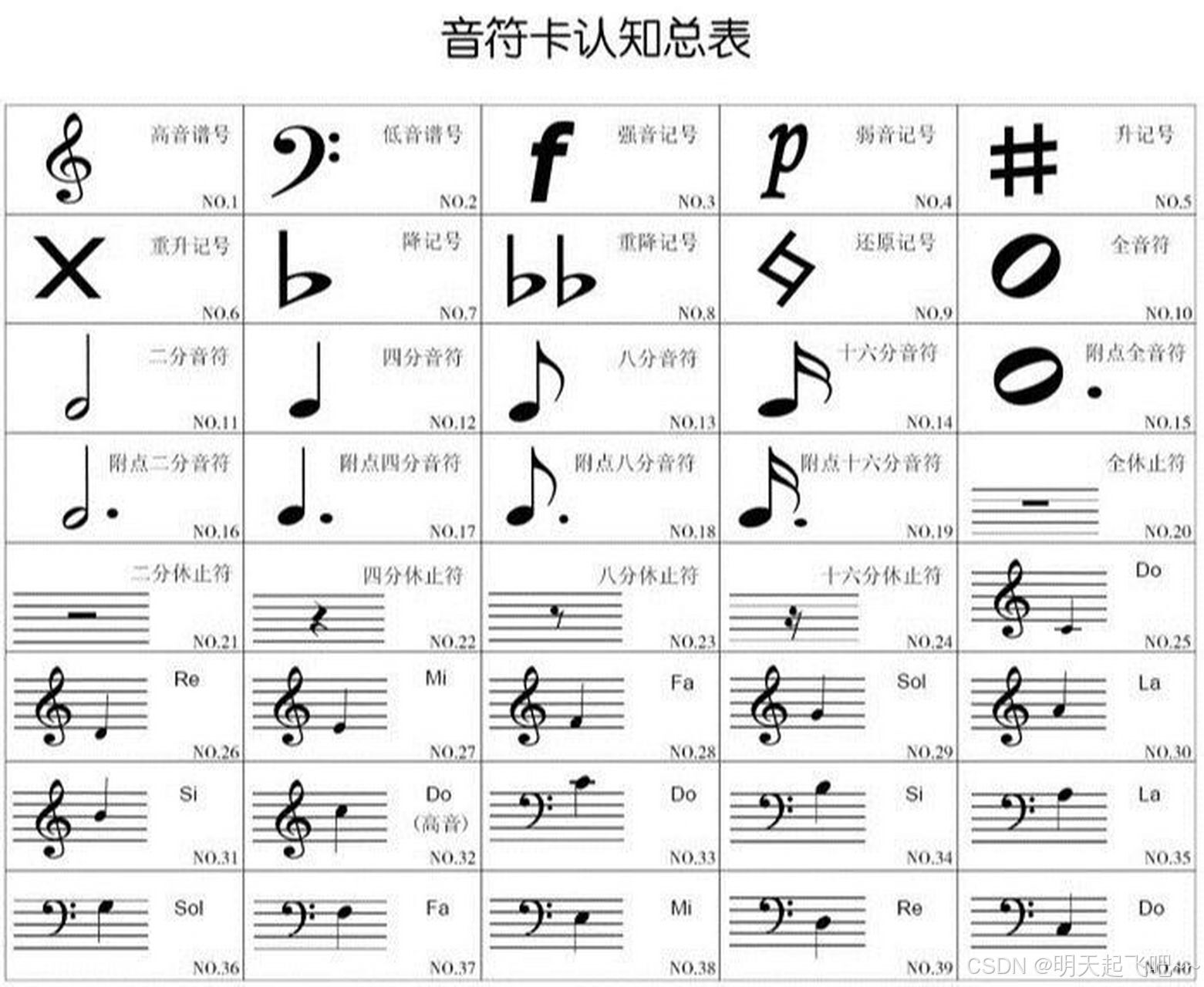

步骤一：确定谱号

高音谱号

• 形状：高音谱号也叫G谱号，其形状像一个花体的“G”。它从第二线开始绕圈，第二线被这个“G”的弯钩所环绕，这个设计是为了明确标记出该线的音高为小字一组的“g”（sol）。
• 用途：高音谱号通常用于记录高音区的音符，在许多乐器（如小提琴、长笛、小号等）的乐谱以及声乐中的女高音、男高音声部中广泛使用。

低音谱号

• 形状：低音谱号又称F谱号，它的形状是先写一个类似“8”的符号，然后在两点之间穿过第四线。这两点标记出的第四线音高为小字组的“f”（fa）。
• 用途：低音谱号主要用于记录低音区的音符，常见于大提琴、低音提琴、大号等乐器的乐谱，以及声乐中的男低音声部。

可以通过下面的文字简易示意感受它们的形态：

高音谱号：𝄞 低音谱号：𝄢

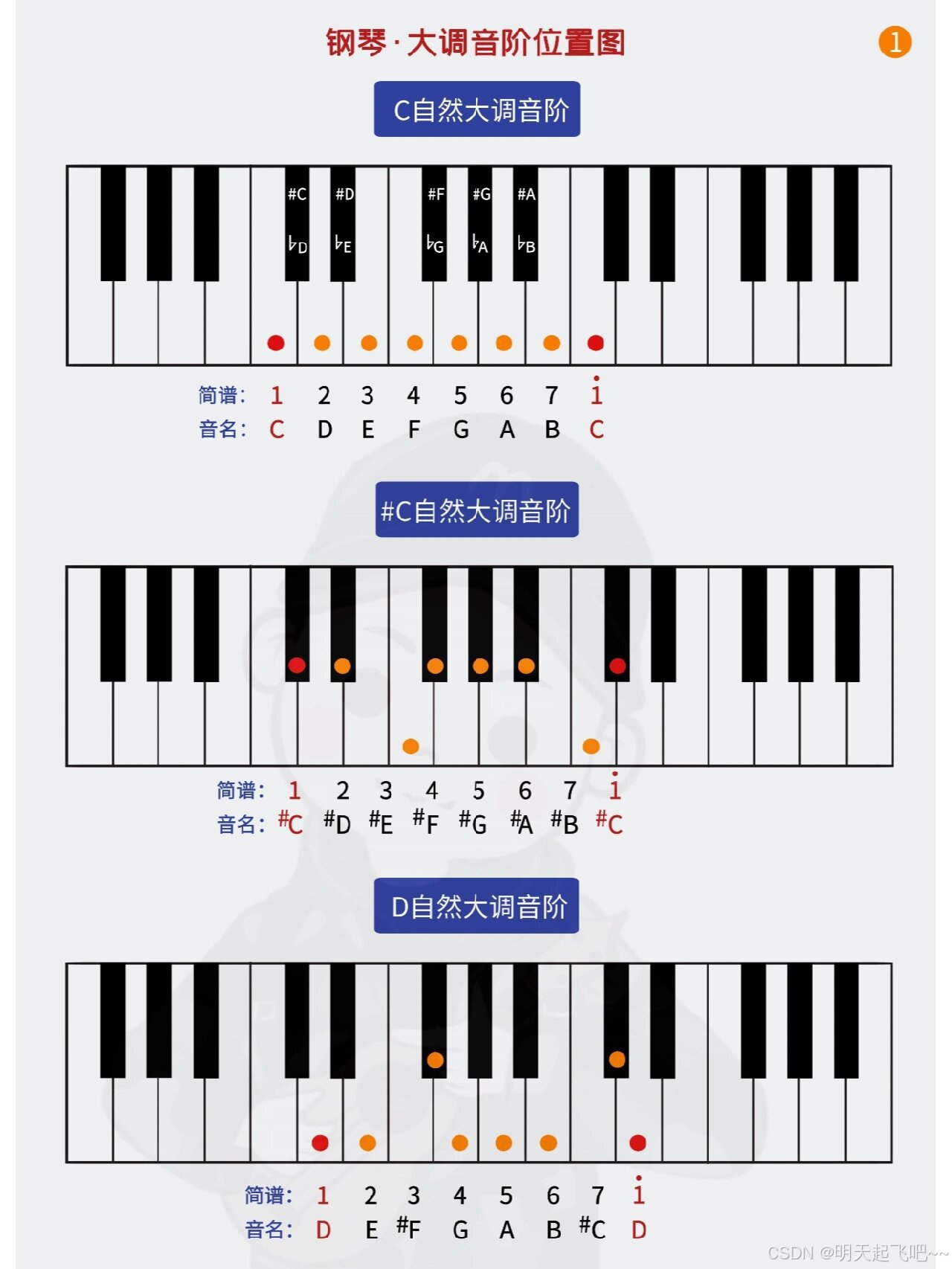

步骤二：确定调号

• 观察五线谱：在五线谱中，调号位于谱号之后，由升号（#）或降号（b）组成。例如《小星星》通常是 C 大调，C 大调的调号没有升号和降号。如果是 G 大调，调号会有一个升号（升 F）；F 大调则有一个降号（降 B）。
• 对应简谱调号：确定五线谱的调号后，在简谱中用“1 = 调名”来表示。对于 C 大调，简谱就写“1 = C”，这意味着简谱里的“1”对应五线谱 C 调里的“do”音。这里我们就使用“1=C”示例。

步骤三：明确拍号

• 五线谱中的拍号：拍号一般在调号之后，由上下两个数字组成，比如常见的 4/4 拍、3/4 拍等。《小星星》常用 4/4 拍，分母 4 表示以四分音符为一拍，分子 4 表示每小节有四拍。
• 转换到简谱：在简谱中同样标注拍号，直接将五线谱的拍号写在简谱开头，《小星星》简谱开头就写“4/4”。

步骤四：识别音符

• 音高对应：

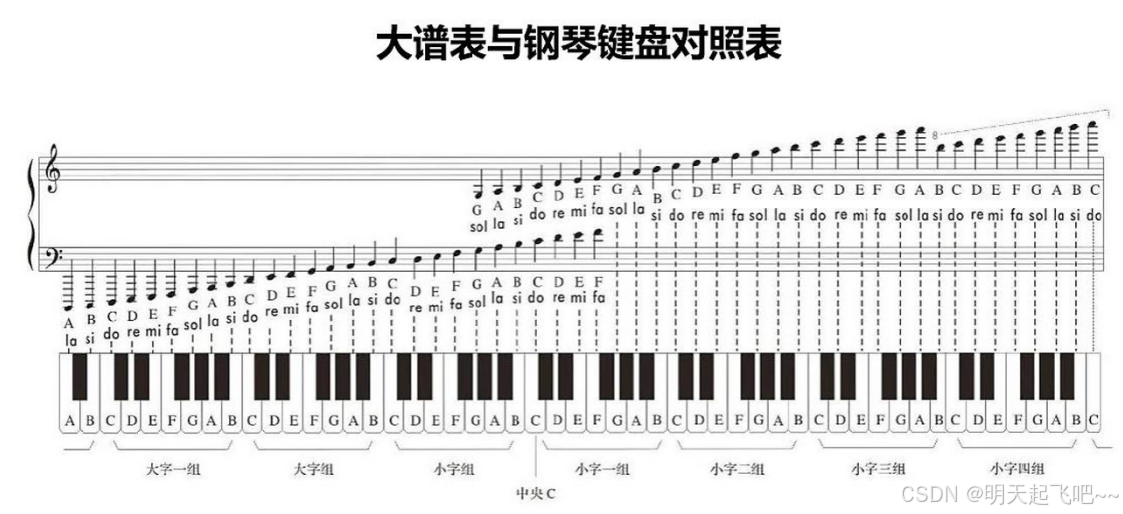

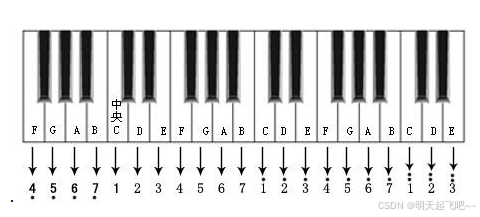

  • 在高音谱号的五线谱中（这里说的线就是五线谱里的五条线，从下开始时第一条线），下加一线是“do”（对应简谱的“1”），下加一间是“re”（对应简谱的“2”），一线是“mi”（对应简谱的“3”），一间是“fa”（对应简谱的“4”），二线是“sol”（对应简谱的“5”），二间是“la”（对应简谱的“6”），三线是“si”（对应简谱的“7”）。
  • 例如《小星星》五线谱第一小节可能是在高音谱号下，下加一线的两个音和二线的两个音，对应的简谱就是“1 1 5 5”。
• 音符时值：
  • 五线谱中不同形状的音符表示不同的时值。全音符是一个空心符头，没有符干和符尾，时值为四拍；二分音符是空心符头加符干，时值为两拍；四分音符是实心符头加符干，时值为一拍；八分音符是实心符头加符干和一条符尾，时值为半拍等。
  • 在简谱里，全音符用数字后面加三个“ - ”表示；二分音符用数字后面加一个“ - ”表示；四分音符就是单个数字；八分音符则在数字下面加一条横线。比如五线谱中第一小节四个四分音符，对应简谱就是四个单独的数字。

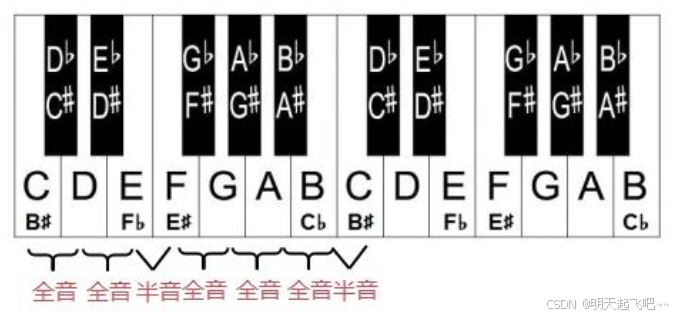

步骤五：处理升降音

• 临时升降号：如果五线谱中有临时升降号（在音符前面出现的升号 # 或降号 b），在简谱中也要相应体现。升号在简谱中用“#”写在数字前面，降号用“b”写在数字前面。例如五线谱中某个音有临时升号，简谱对应的数字前就加上“#”。
• 调号中的升降号：调号里的升降号会影响整个曲子中对应音的音高。比如 G 大调调号有一个升号（升 F），在简谱里遇到对应“4”（F 音）时，要记得是“#4”。

步骤六：小节和终止线

• 小节划分：五线谱用竖线划分小节，简谱同样按照这个划分方式，把音符按小节分开书写。
• 终止线：五线谱中的终止线（两条竖线，后一条较粗）在简谱中同样表示曲子结束，照原样理解即可。

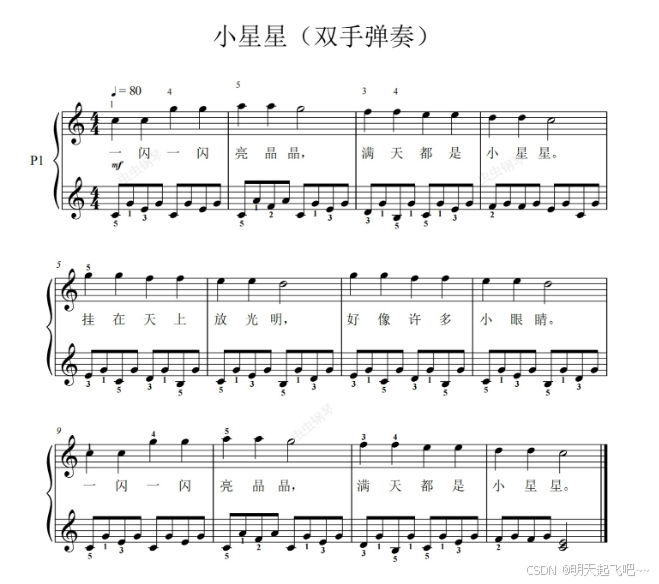

通过以上步骤，就可以将《小星星》的五线谱完整地转化为简谱。以常见的《小星星》五线谱为例，经过上述转化后就会得到我们熟悉的简谱：

1 1 5 5 | 6 6 5 - |
4 4 3 3 | 2 2 1 - |
5 5 4 4 | 3 3 2 - |
5 5 4 4 | 3 3 2 - |
1 1 5 5 | 6 6 5 - |
4 4 3 3 | 2 2 1 - |

简谱吧

代码实现步骤

步骤一：确定音符频率

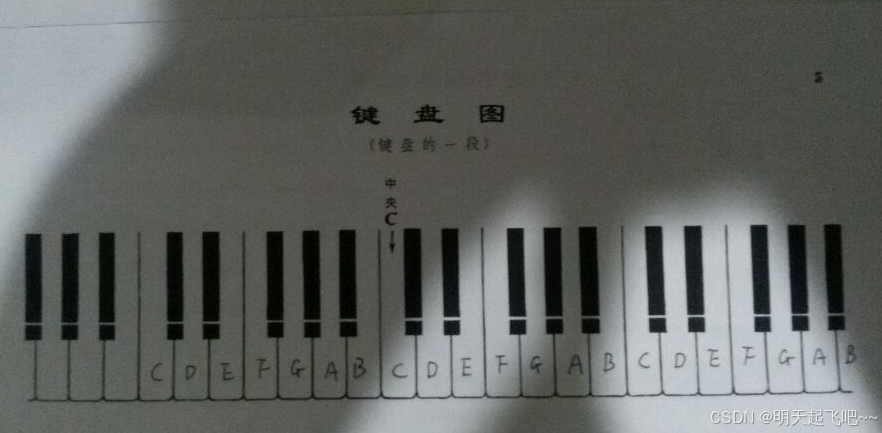

不同的音符对应不同的频率，例如中央 C（do）的频率约为 261.63Hz，D（re）约为 293.66Hz 等，制作一个音符与频率的对照表。

音符	C4	D4	E4	F4	G4	A4	B4	C5
频率	262	294	330	349	392	440	494	523

步骤二：产生脉冲信号

使用单片机或其他控制器来产生不同频率的脉冲信号。例如，Arduino 可以使用 tone() 函数来产生指定频率和时长的脉冲信号。

步骤三：连接电路

将无源蜂鸣器的引脚连接到控制器的 GPIO 引脚，同时可能需要一个三极管来放大电流，以驱动蜂鸣器。具体可查看之前的一篇蜂鸣器完全指南：让电子设备“会说话”的秘密。

步骤四：编写播放程序

根据音乐的乐谱，按照音符的顺序和时长依次调用 tone() 函数来播放各个音符。以下是一个使用 Arduino 控制无源蜂鸣器播放《小星星》的示例代码：

const int buzzerPin = 9;  // 定义蜂鸣器连接的引脚

// 定义音符频率
#define NOTE_C4  262
#define NOTE_D4  294
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_G4  392
#define NOTE_A4  440
#define NOTE_B4  494

// 《小星星》乐谱
int melody[] = {
  NOTE_C4, NOTE_C4, NOTE_G4, NOTE_G4,
  NOTE_A4, NOTE_A4, NOTE_G4,
  NOTE_F4, NOTE_F4, NOTE_E4, NOTE_E4,
  NOTE_D4, NOTE_D4, NOTE_C4
};

// 每个音符的时长
int noteDurations[] = {
  4, 4, 4, 4,
  4, 4, 2,
  4, 4, 4, 4,
  4, 4, 2
};

void setup() {
  pinMode(buzzerPin, OUTPUT);  // 将引脚设置为输出模式
}

void loop() {
  for (int thisNote = 0; thisNote < 14; thisNote++) {
    // 计算音符的时长
    int noteDuration = 1000 / noteDurations[thisNote];
    tone(buzzerPin, melody[thisNote], noteDuration);
    // 音符之间的间隔
    int pauseBetweenNotes = noteDuration * 1.30;
    delay(pauseBetweenNotes);
    noTone(buzzerPin);
  }
  delay(2000);  // 每播放完一次，间隔 2 秒
}

        以上计算音符间隔乘的参数1.3是一个经验值，以一个时长为 4 拍的音符为例，假设一拍对应的时间是 250 毫秒，那么这个音符的时长 noteDuration 就是 1000 毫秒（1000=250×41000=250×4）。按照 1.3 的比例计算音符间隔 pauseBetweenNotes ，则为 1300 毫秒（1300=1000×1.31300=1000×1.3）。这样在播放完这个 4 拍的音符后，会停顿 1300 毫秒再播放下一个音符，使得音乐听起来更有节奏感。

        在不同的音乐风格和实际需求中，这个比例可能会有所调整。例如，对于节奏明快的音乐，可能需要更小的比例来减少停顿，让音乐更紧凑；而对于节奏舒缓的音乐，可能会适当增大比例，使停顿更明显。

STM32示例代码可参看上一篇！
