solidworks操作！

一、快速标注全部尺寸

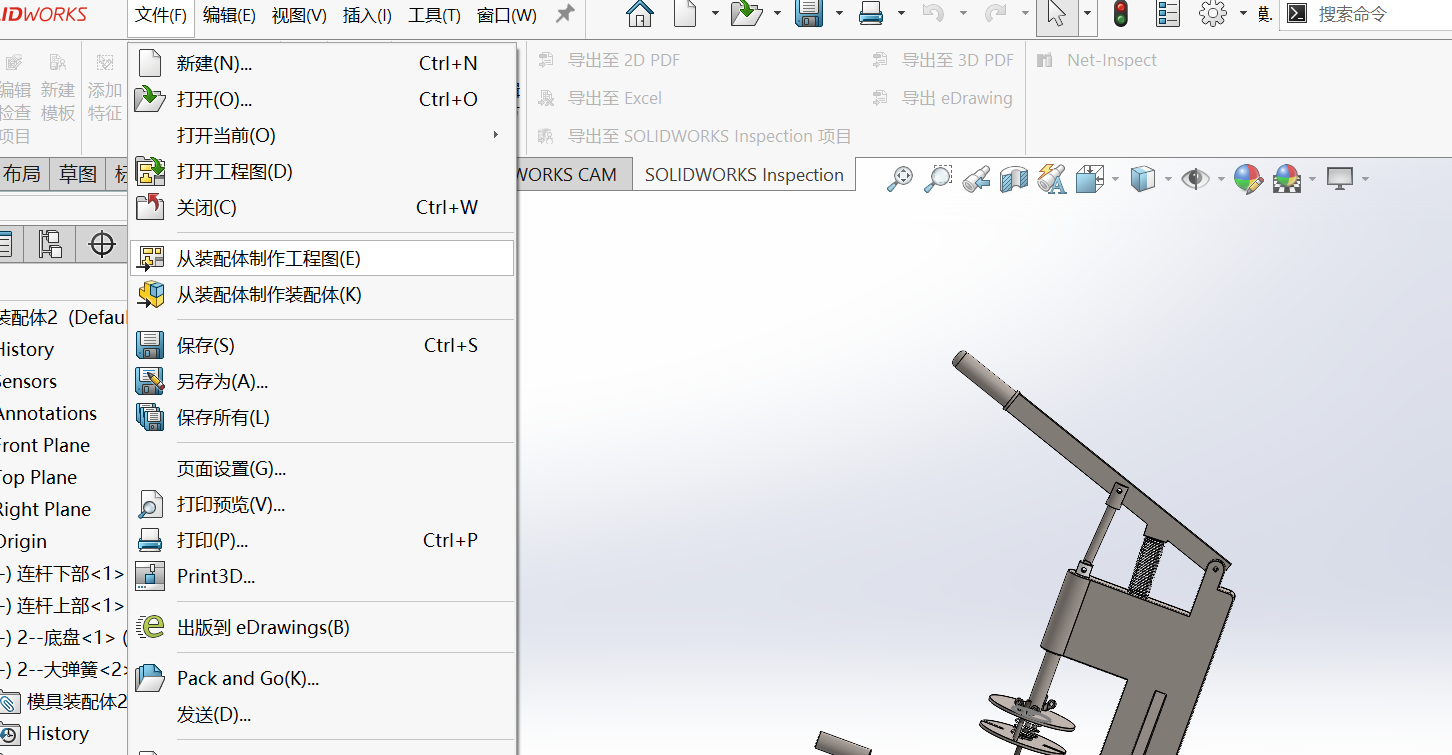

1、文件——从零件/装配体制作工程图

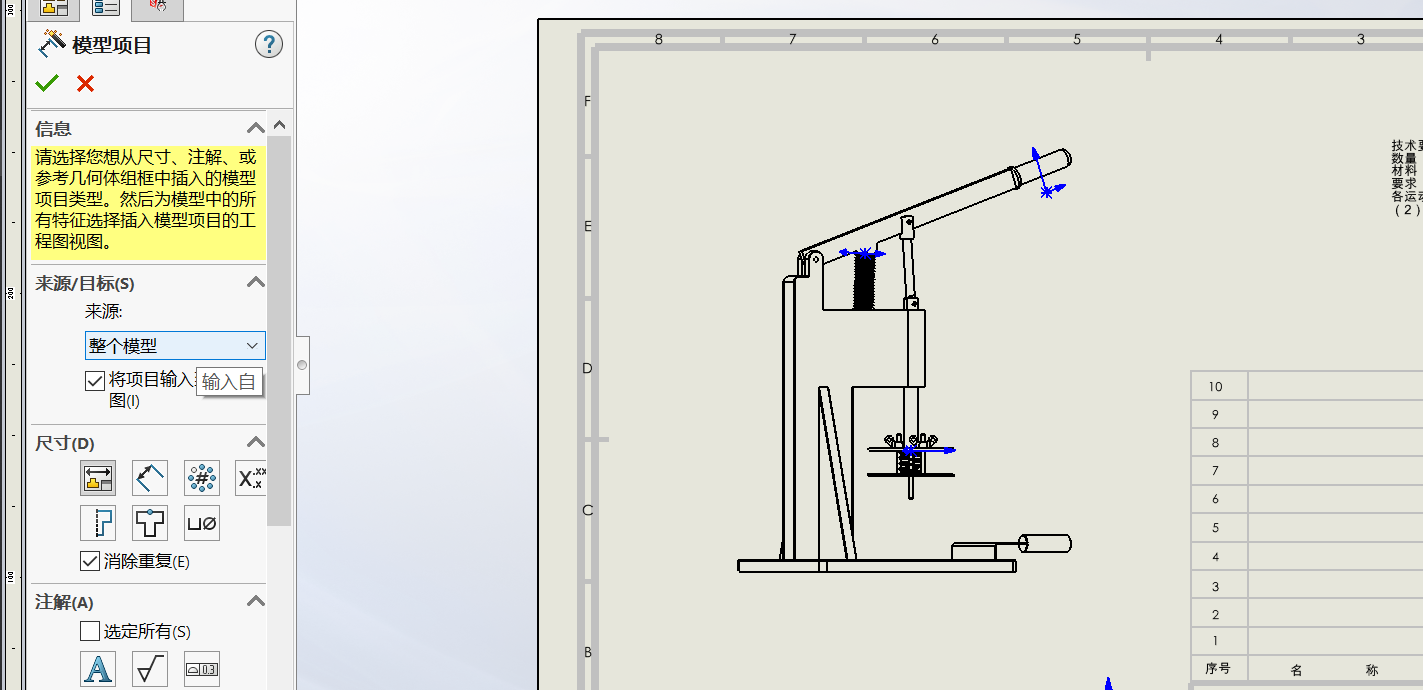

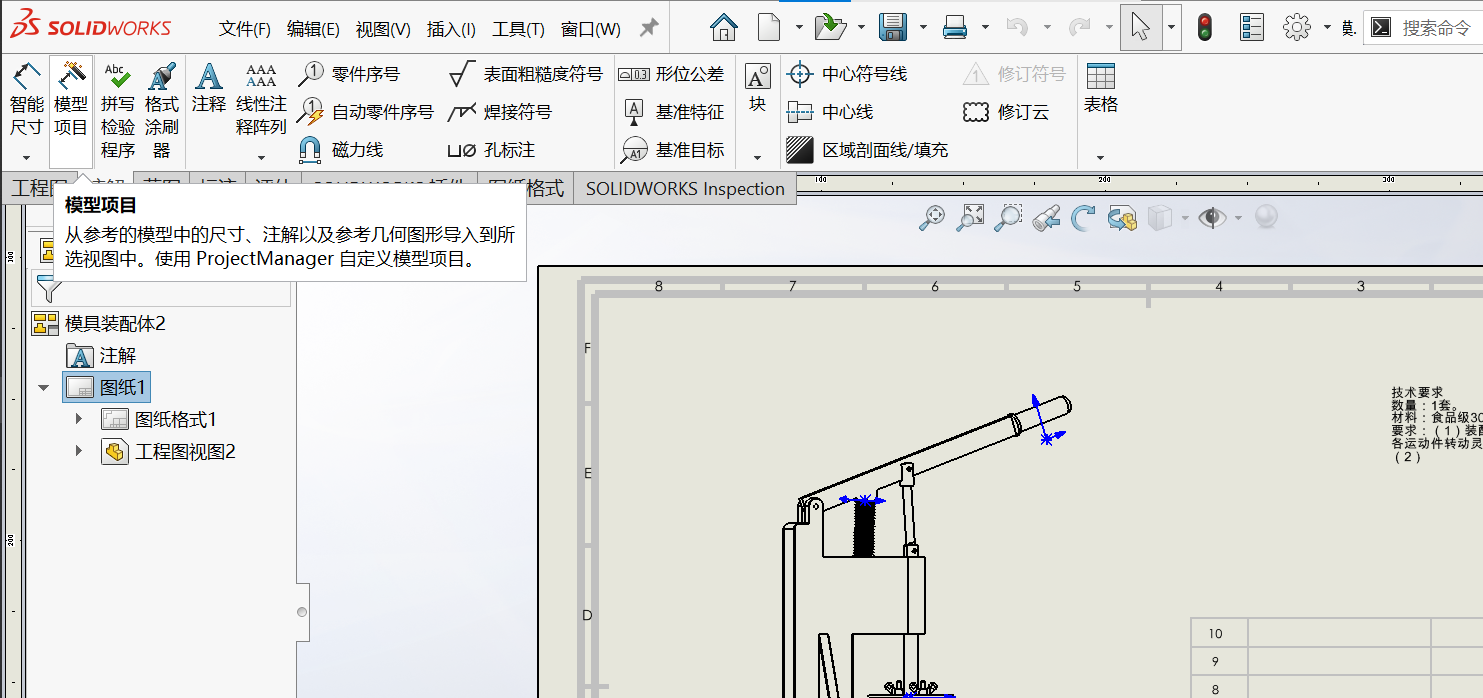

2、到工程图界面后，如图：注解——模型项目——来源（整个模型）然后点对勾，整个尺寸就出来了，然后在修修改改检查完善一下就好了！

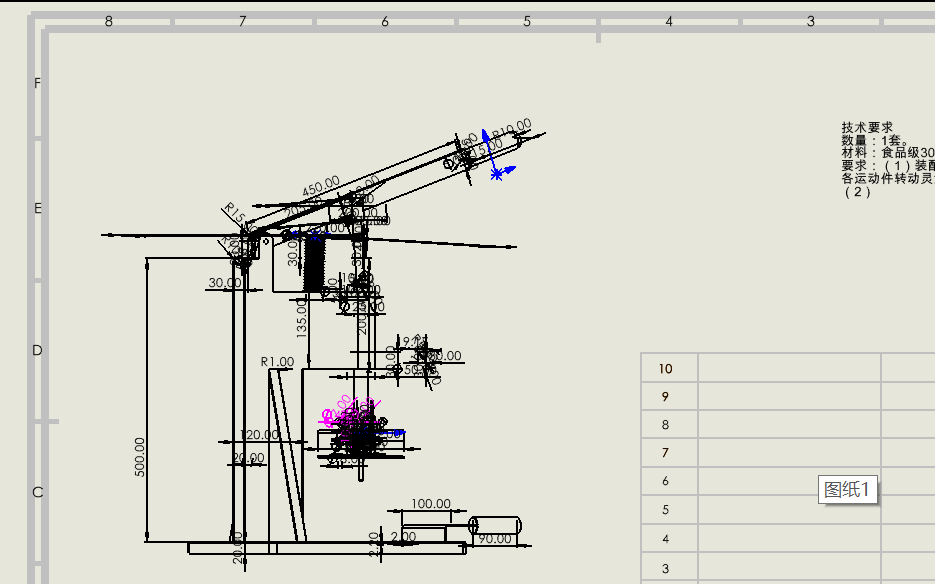

3、效果：我的是装配体图，看起来一大坨，乱七八糟滴

4、把尺寸标注的看起来美观一点,步骤：

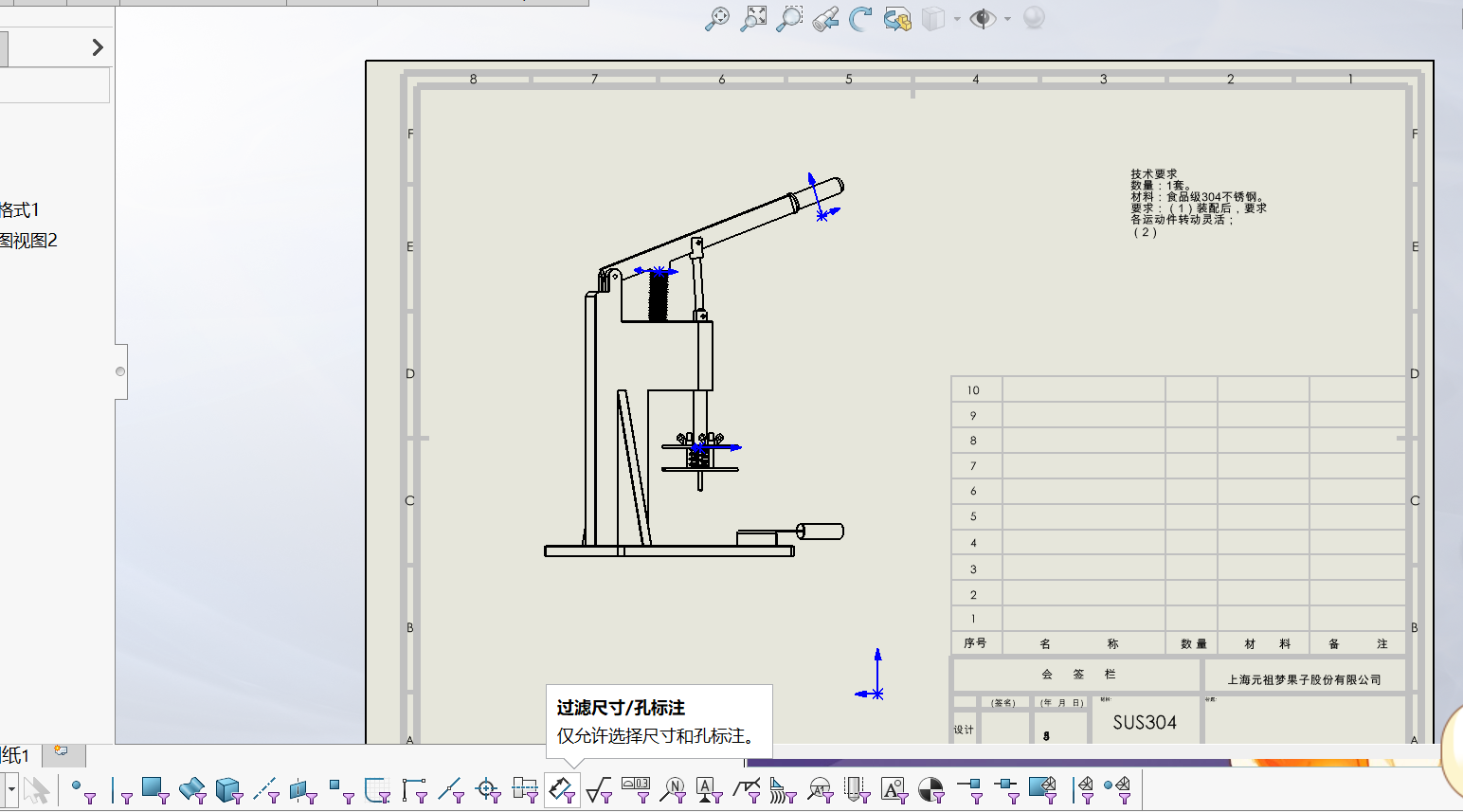

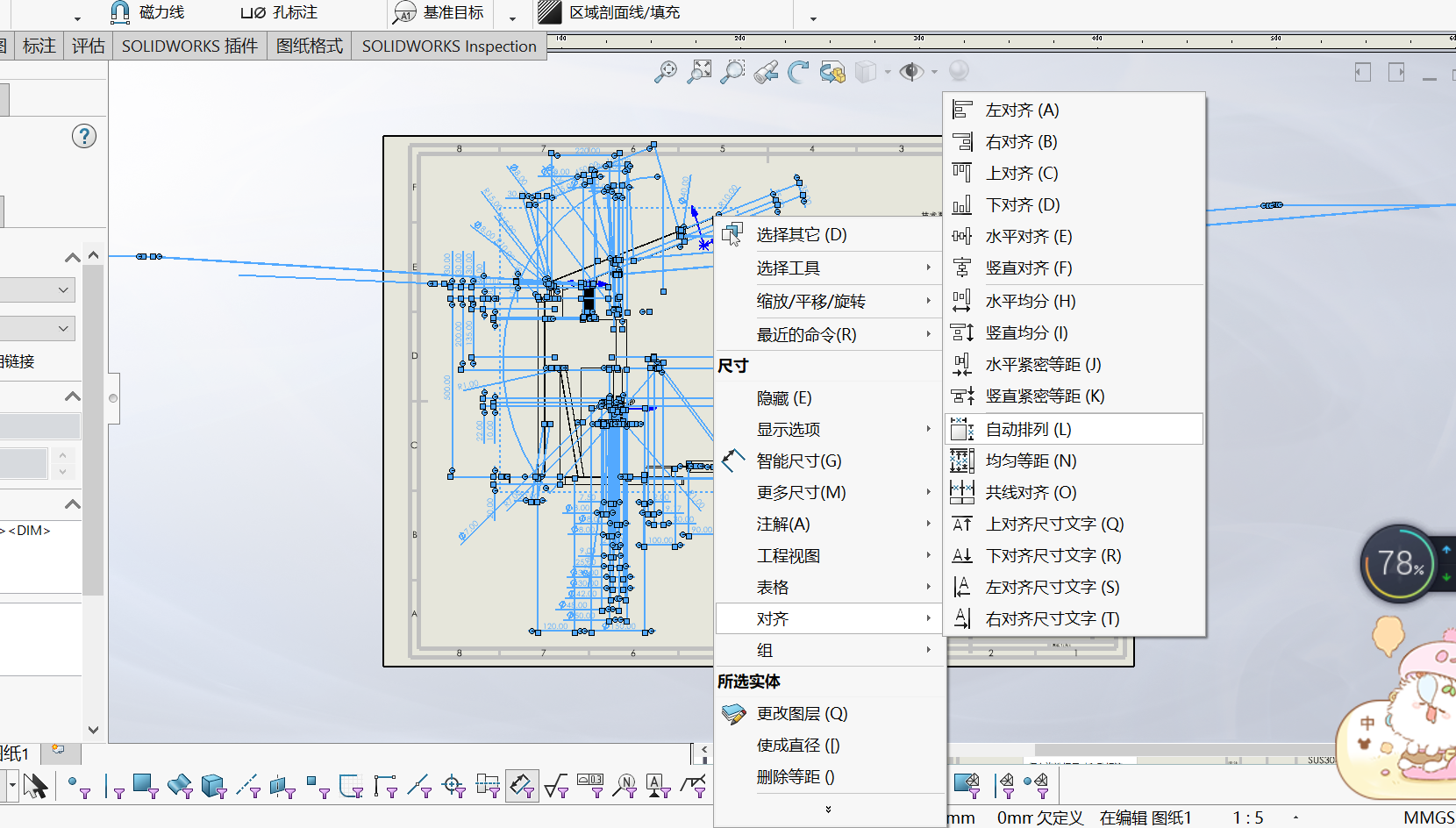

F5键（或者Fn+F5键）——如下图，选择跳出来的最下面的 过滤尺寸/孔标注——然后把整个图框起来，右键——对齐——自动排列，然后就排列了一下，吼吼吼


二、图幅及线条设置

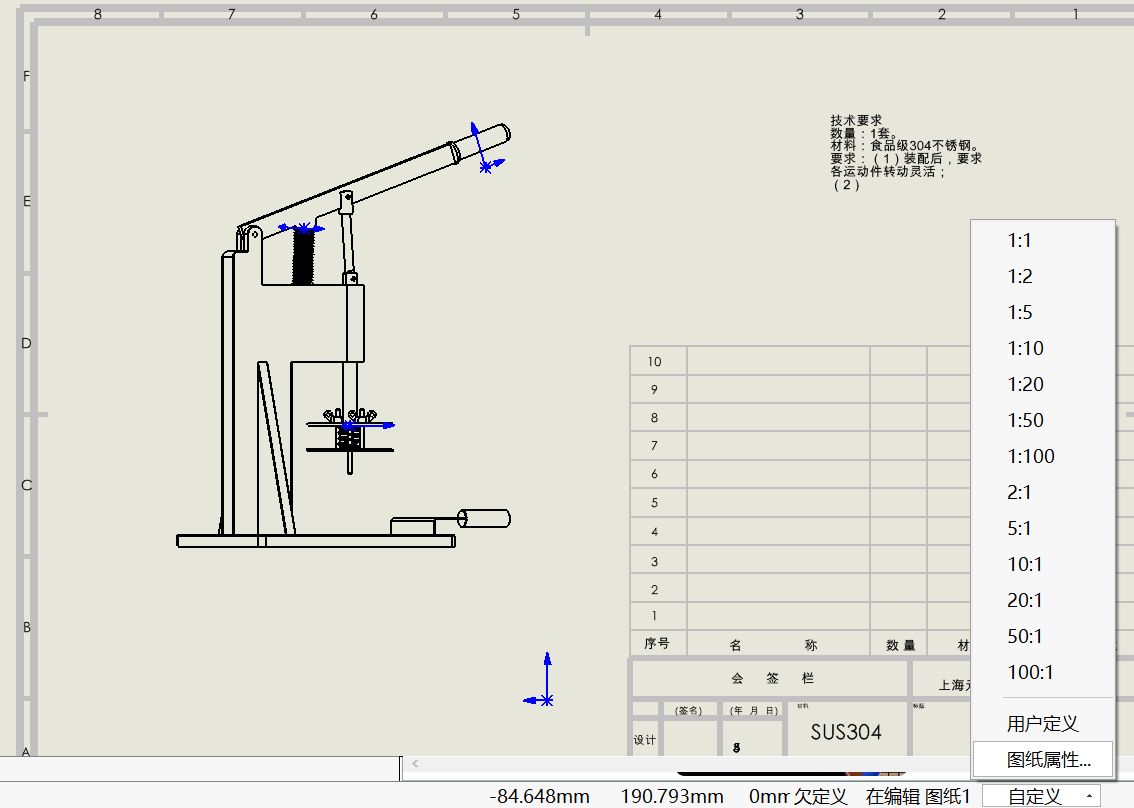

1、右下角，显示图纸比例或自定义，鼠标左键点一下，出现如下图所示，点图纸属性；

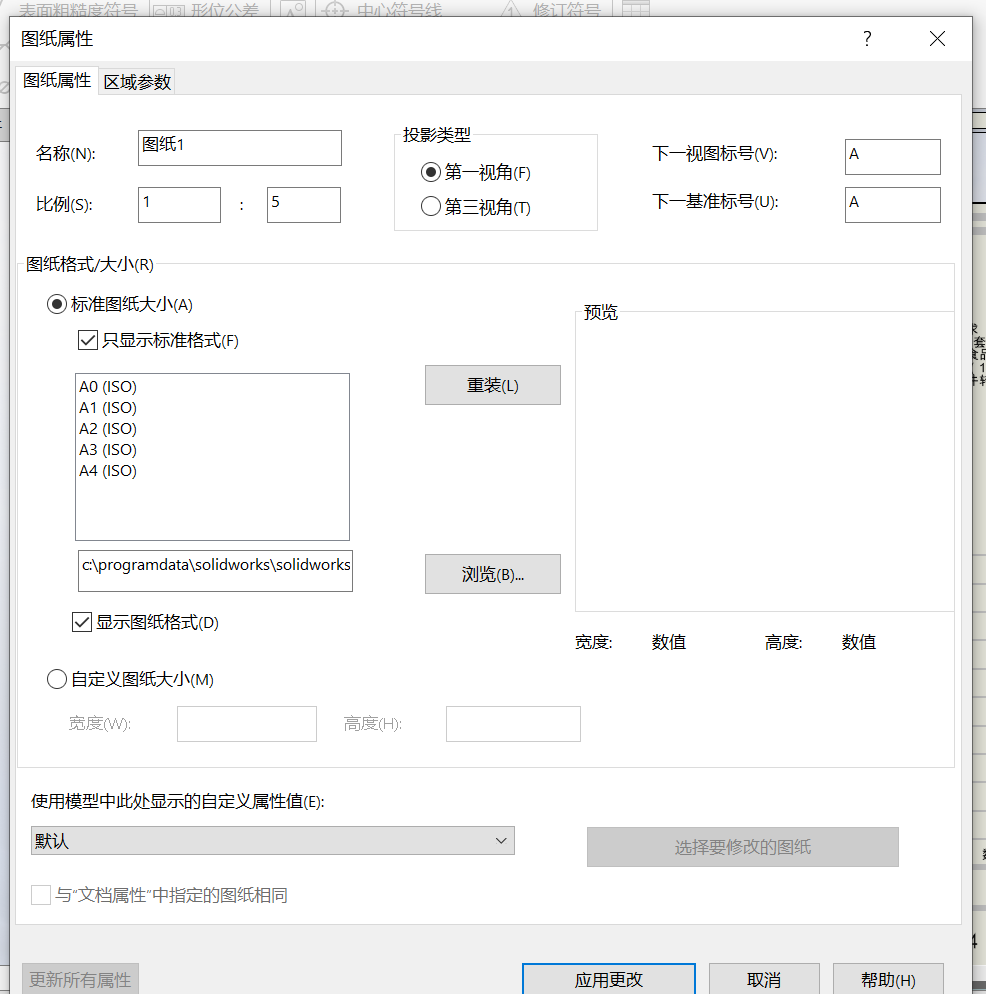

出现如下界面：
可以改图纸名称，视角，国内一般使用第一视角，sw一般是第三视角要改一下；也可改图纸大小。

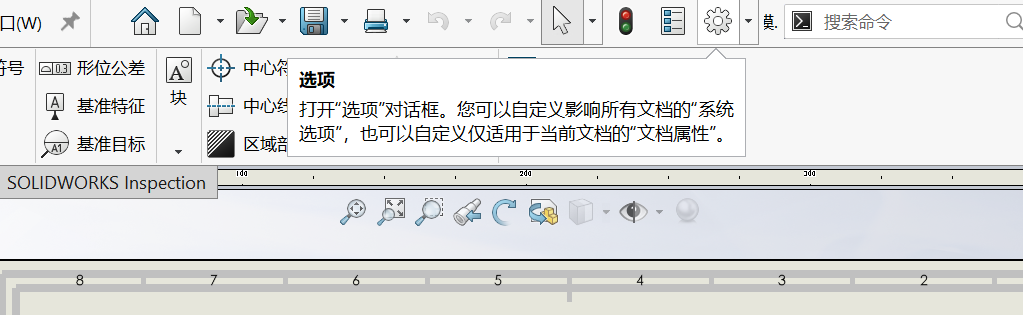

2、改线条设置：上面的齿轮，设置：

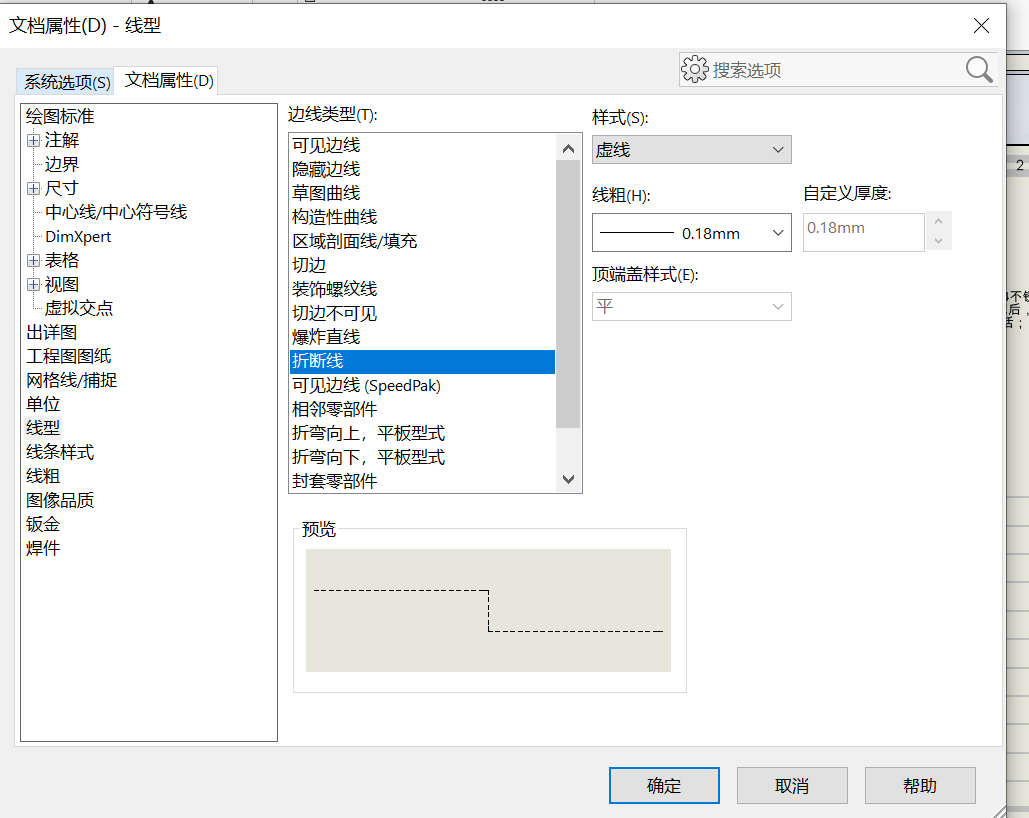

鼠标左键点一下，文档属性——线性——边线类型中的都可以修改。

当然，sowlidworks的自由度不高，许多细节还需要在AutoCAD中完成！！！
另存为DWG格式，就可以在CAD中修改啦。
三、一些设置

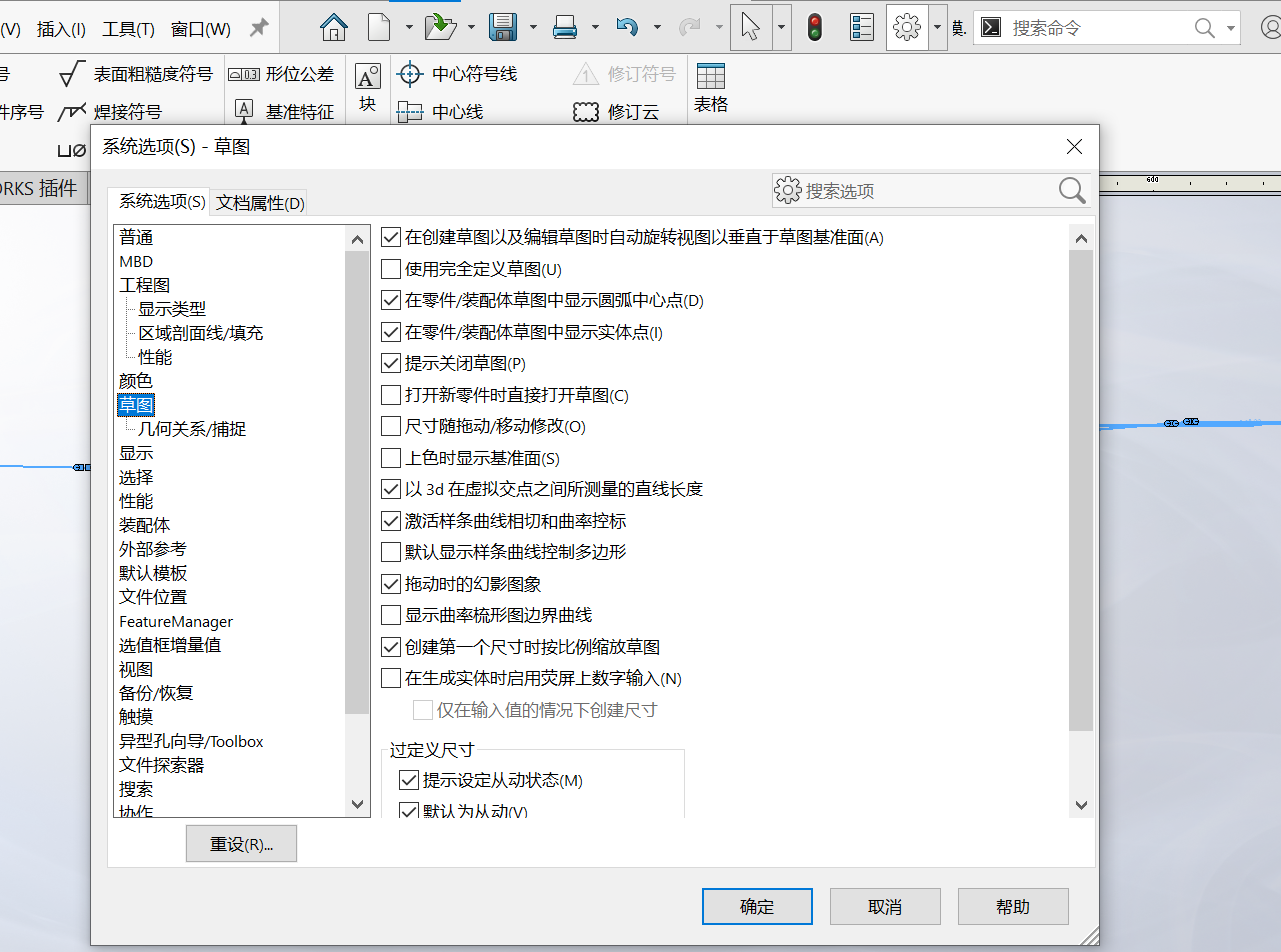

1、设置（上面的齿轮）——系统选项——草图——勾选第一个（在创建草图。。。。。。）

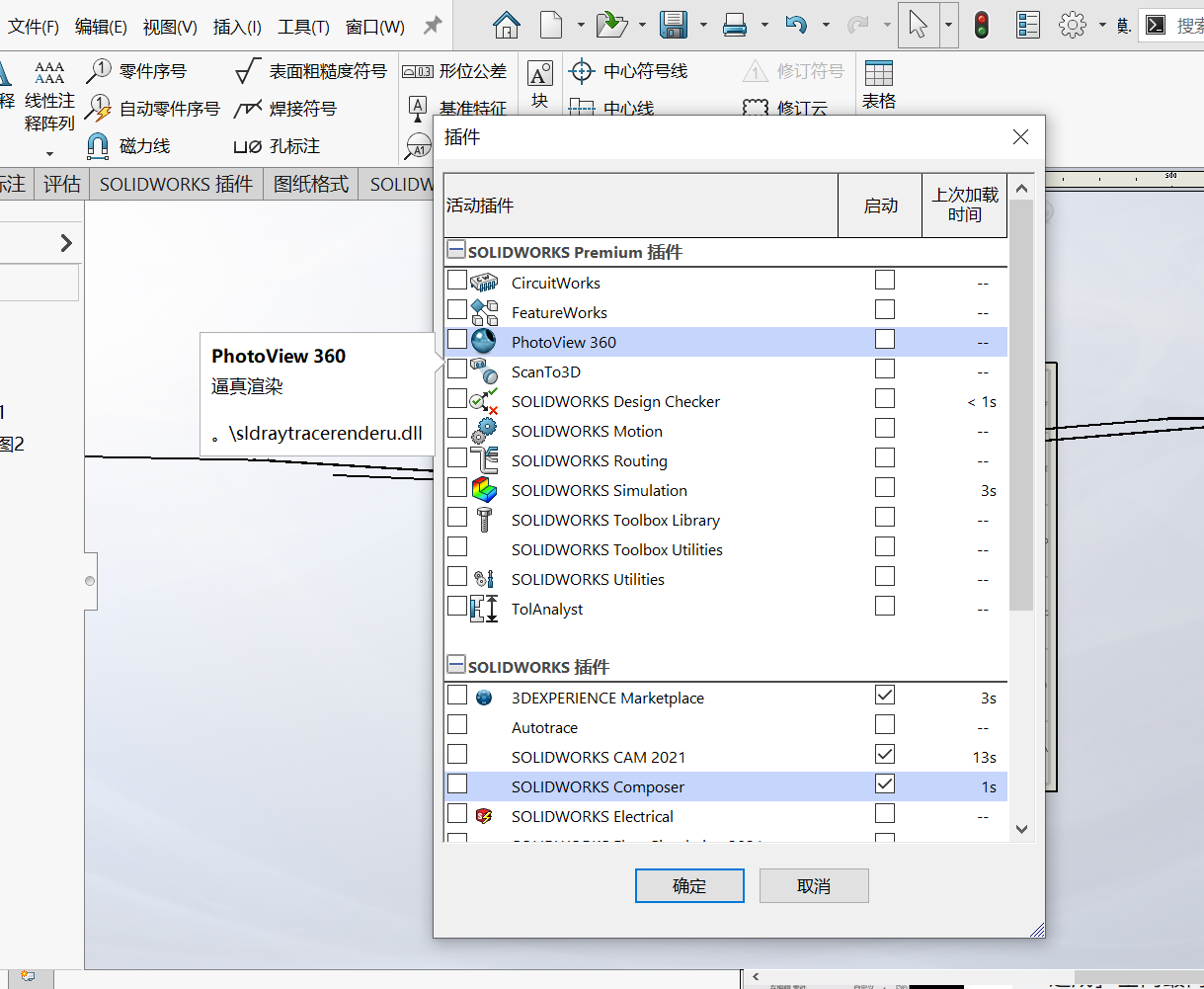

2、加速启动的设置：上面的工具——下拉单中的插件——把所有勾都点掉，确定即可

3、鼠标手势
召唤方法：鼠标右键长按，然后移动到自己想要的功能上，向上拖是尺寸标注，向下是注释，向左，向右（零件序号）探索吧。按住Alt在拖动可以定点旋转零件，直接左键按住可以移动

四、装配体导出工程图时，方向不正，解决方法：

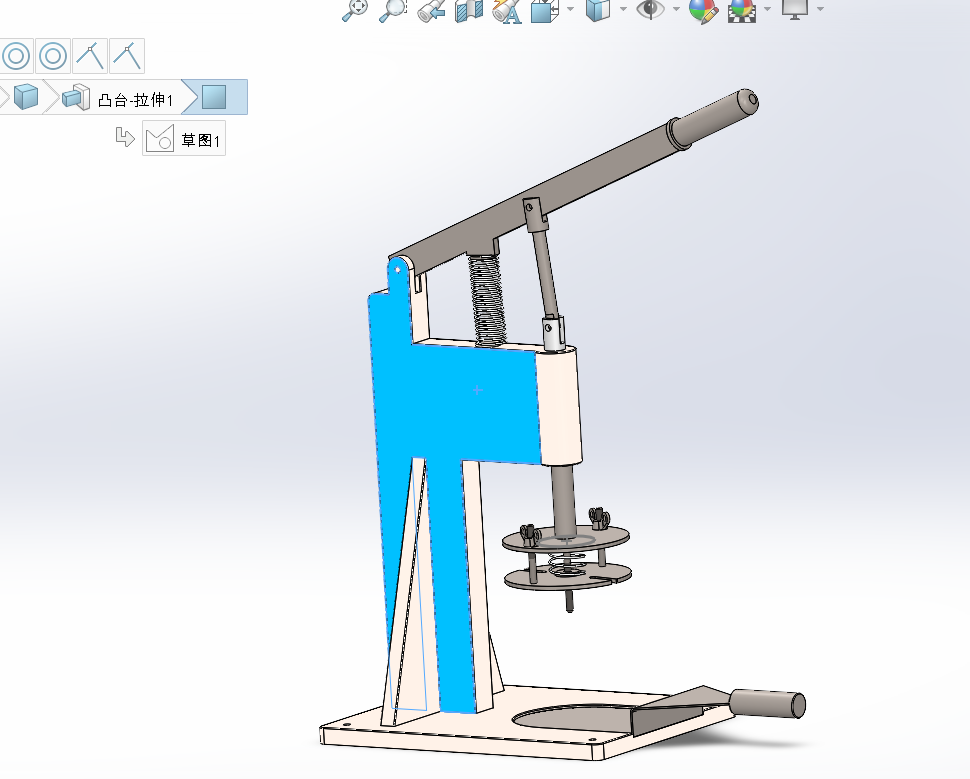

1、在装配体界面，选中你想要设置为正面或前面的面，如下图：

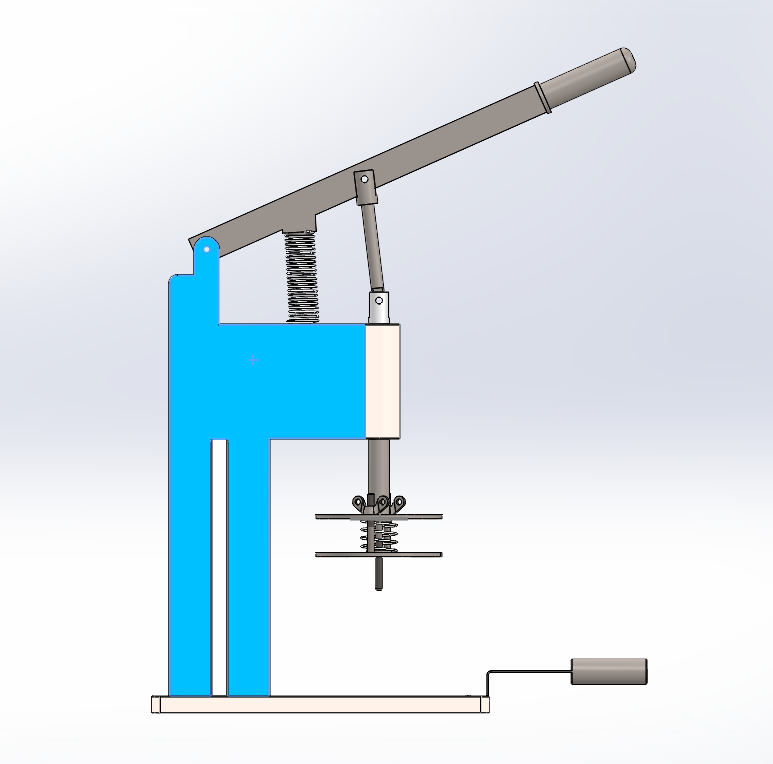

然后，右键点击正视于（一个面一个向上的箭头，截图截不到），然后就正了，如图：

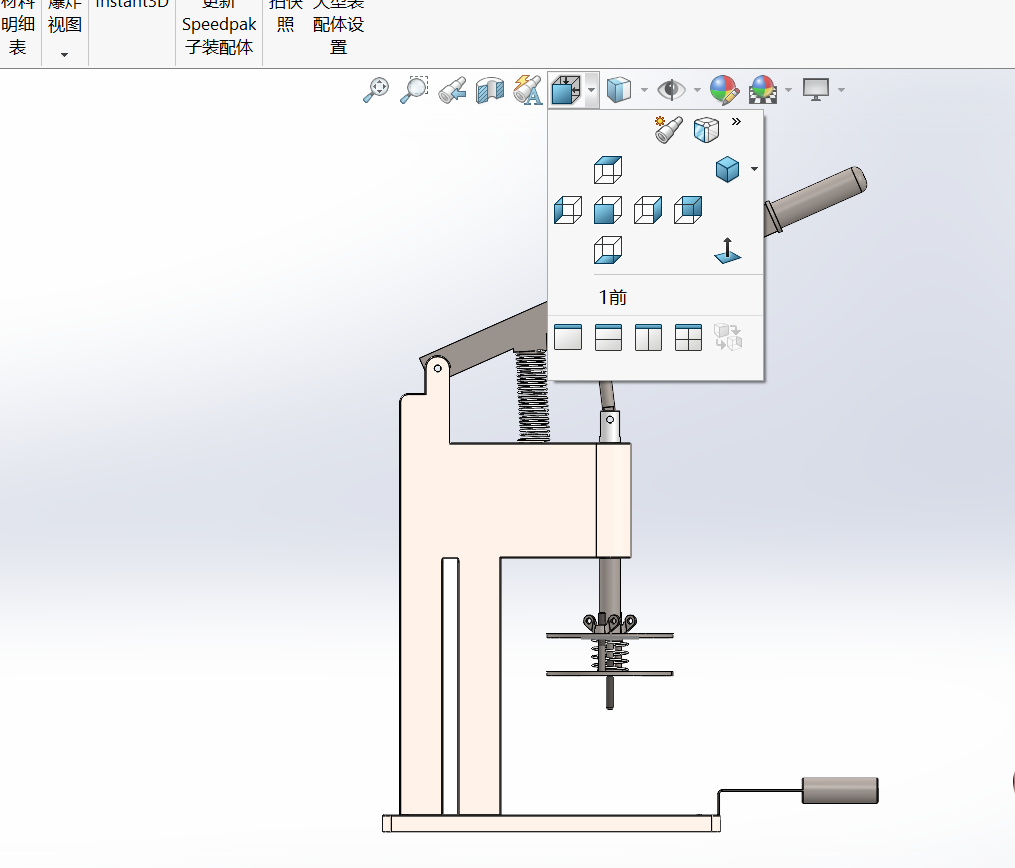

关键步骤来了，如下图，视图定向图标，下拉选项中的新视图（望远镜加太阳）图标，命名，然后，就会有一个新视图可以用啦。

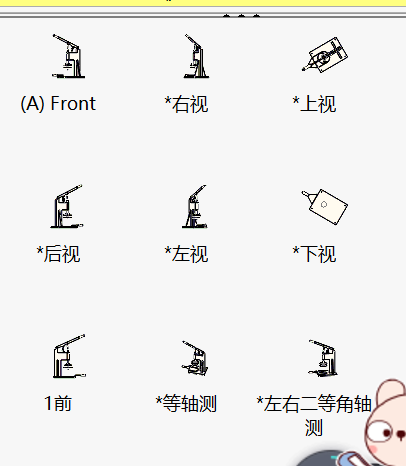

我命名的是1前，如下图，Perfect！

记点别滴：
1、C级螺母用于表面比较粗糙、对精度要求不高的机器、设备或结构上；A级和B级螺母用于表面比较光洁、对精度要求较高的机器、设备或结构上。

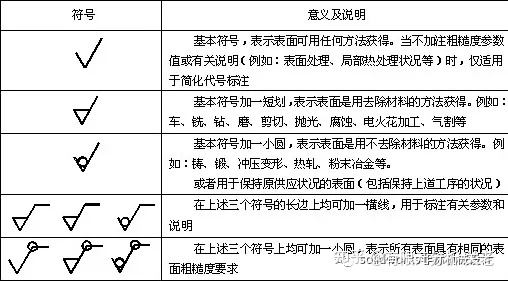

2、粗糙度符号

3、 工程图中哪些部位不剖：
1）、“不剖”的实心零件：实心轴、销、螺栓、螺钉、螺柱、键、阀芯、杆、球、肋板（加强筋）、轮辐等，但作横向剖切或局部剖切时不受此限制；
2）、“不剖”的其它零件：除螺栓、螺钉外的紧固件，如螺母、垫圈等一般不作纵向剖切或横向剖切，但作局部剖切时不受此限制；
3）、齿轮的轮齿、花键无论剖没剖着，都按不剖画，但作横向剖切或切局部剖切时不受此限制。
4）、机械零件剖视图这样画对不对,外螺纹需要打剖则线吗? - … 一般螺钉和螺母的标准件是不剖的.如果是自行设计的零件,螺纹处需打剖面线。
5）、机械制图中什么时候需要画剖视图,用半剖 全剖 还是局部剖? - … 内部复杂的.如果图形对称用半剖,不对称用全剖,小的零件或局部(如孔)用局部剖更简单.
