一、鼎翰——导轨选型
(官网)

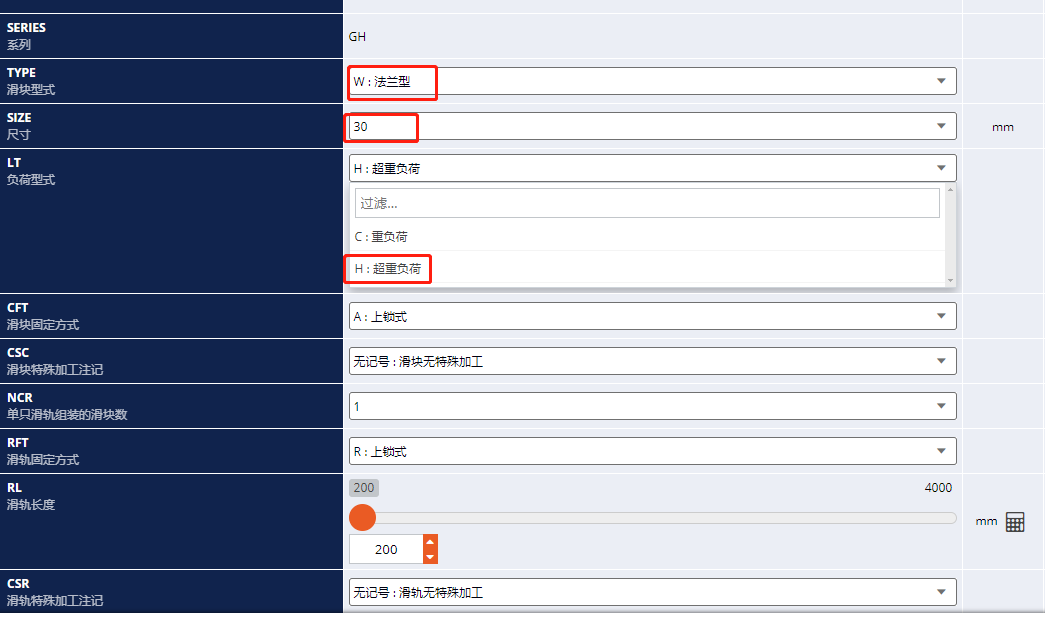

1、选系列
GH
(W系列常用)W-法兰型;
2、选尺寸 30
3、选负荷形式 H-超重负荷

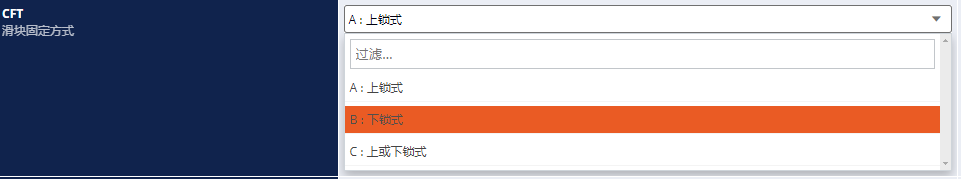

4、选滑块固定方式 常用A-上锁式
5、有无特殊加工 一般无

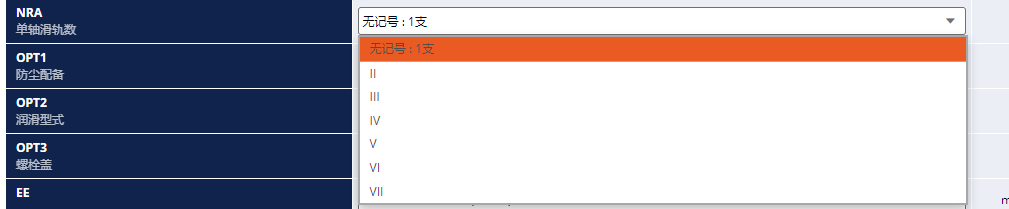

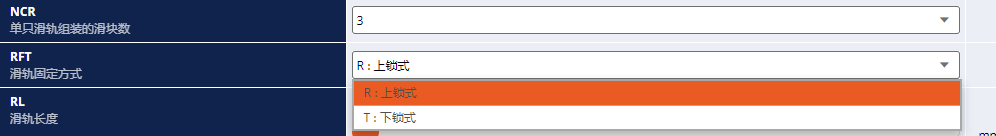

6、单轨滑块个数 3
滑轨固定方式 R-上锁式

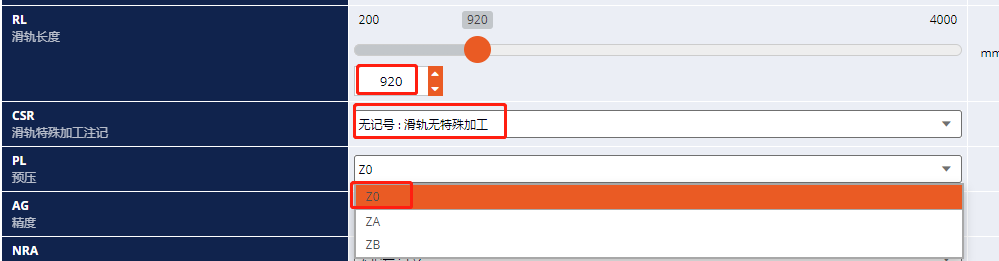

7、导轨长度:根据需求实物+位移+预留 800+100+20=920
一般选Z0-无预压
一般选C-普通级

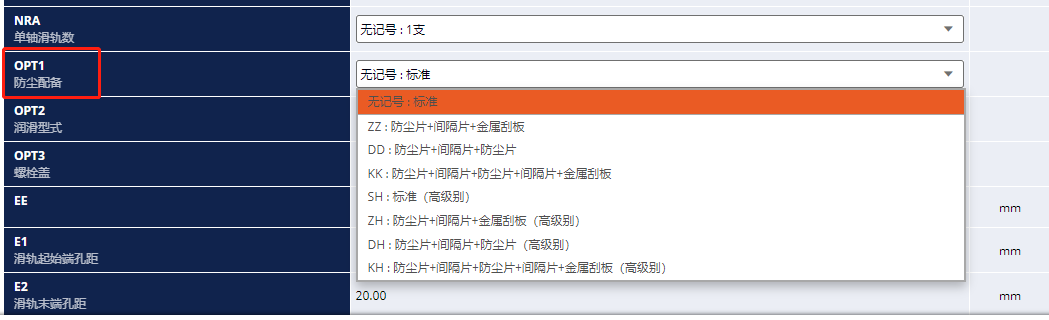

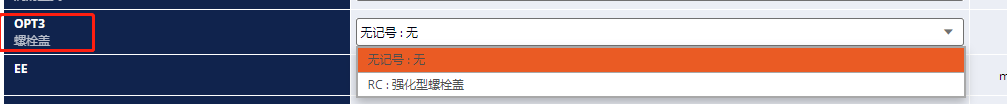

剩下的都选了 无记号

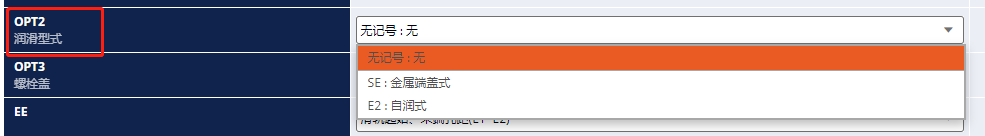

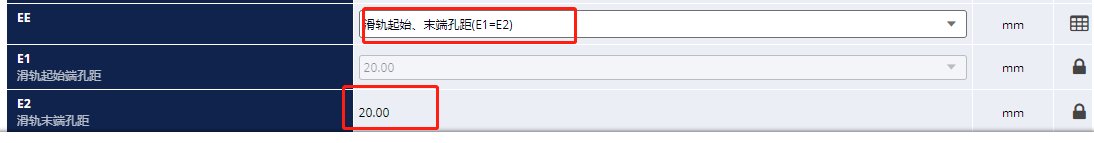

滑轨两端孔距,一般选相等

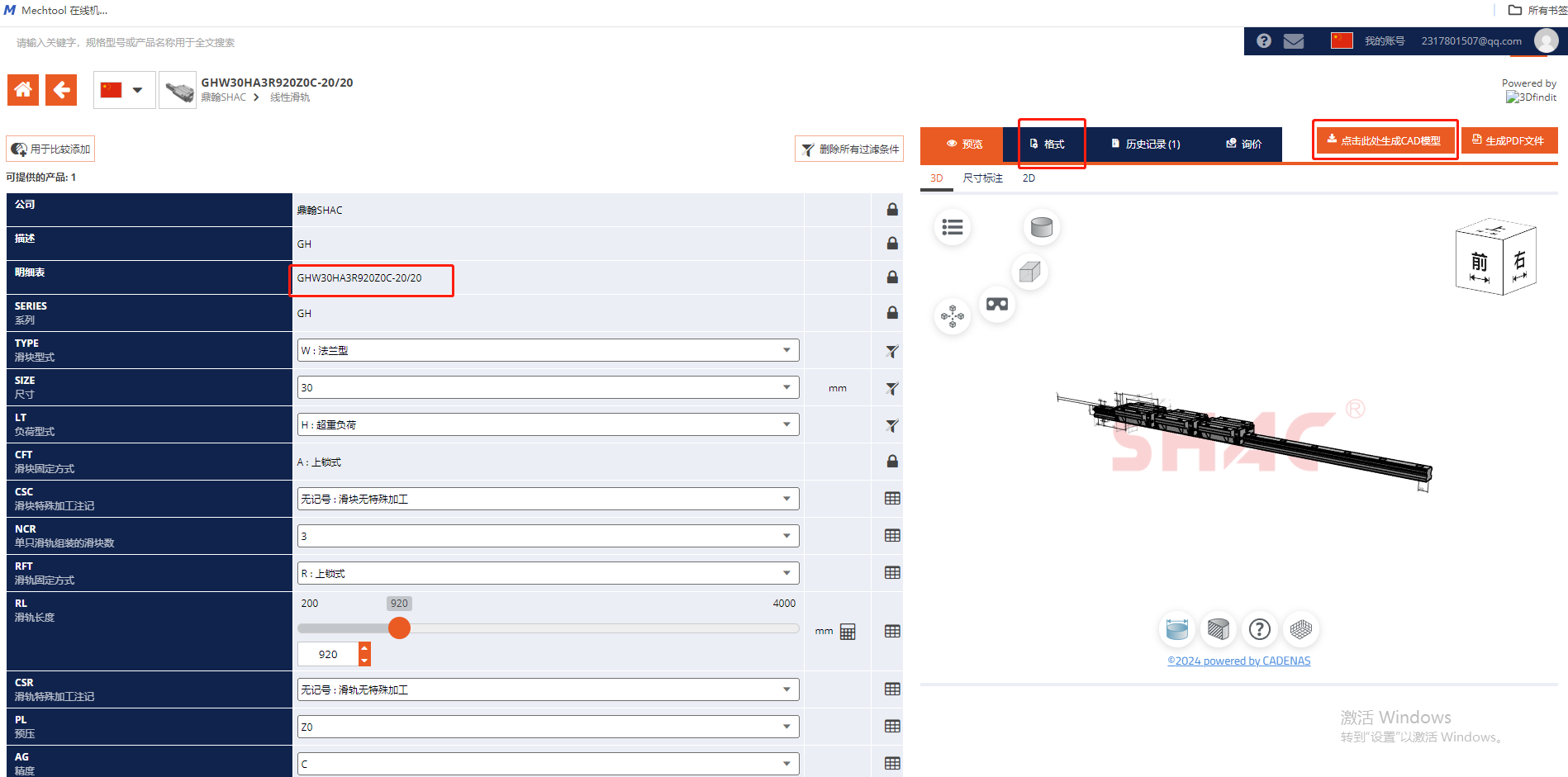

2、最后 添加格式——生成CAD模型——然后就得到模型了!
