[工控]西门子S7-200 控制交通红绿灯程序编写与分析

已于 2023-11-25 19:28:04 修改
阅读量2.4k 收藏 37
点赞数 3
分类专栏： OT/PLC 文章标签： iot
于 2023-05-31 22:07:22 首次发布
Whoami? Martin
本文链接：https://blog.csdn.net/qq_51886509/article/details/130977315
版权

Github==>https://github.com/MartinxMax/Siemens_Traffic_Light

该文章存在BUG问题,访问[https://blog.csdn.net/qq_51886509/article/details/13461790]查看修正版

题目要求

要求
在这里插入图片描述
SFC顺序图在这里插入图片描述

简单的编写梯形图

手法

你可以用SCR指令做,我简单一点手法就是起保停，开日

在这里插入图片描述
Sn-1:上一状态步常开触点
Sn:当前状态步(M辅助继电器)
Jn:上一状态步结束转换条件常开触点
Sn+1:当前状态步结束转换条件常闭触点(你可能会疑问为什么这里Sn+1，不是Jn+1，这其实根据你的实际情况而定,有时题目要求状态步Jn转换是不执行任何东西的,自然而然就是Sn+1下一状态步的常闭触点)

比如这个
在这里插入图片描述

上手法后就是

在这里插入图片描述注意看这里的T39,并不是Sn+1,所以说要根据题目而定,如果这里没有T39的要求,那么这里的常闭就必须改成Sn+1的状态步的常闭触点了

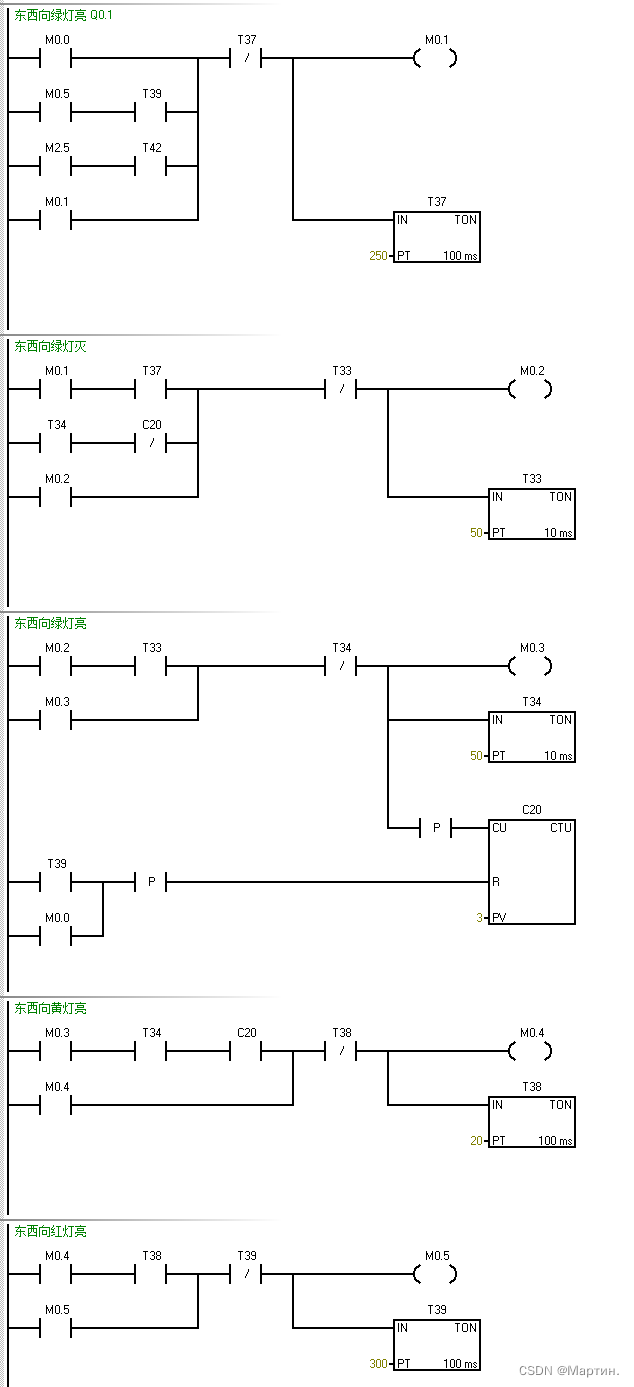

编写左侧梯形图

在这里插入图片描述

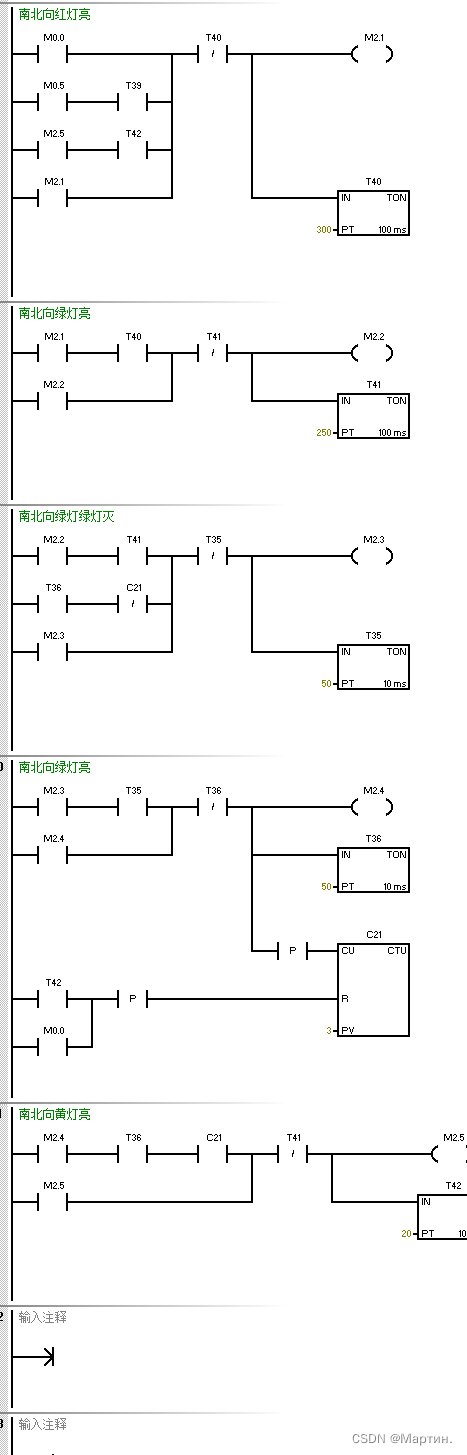

编写右侧梯形图

在这里插入图片描述
