EDA实验·Libero设计流程

前言

广东工业大学计算机学院EDA数字逻辑实验软件Libero完整设计流程，本文以74HC148进行举例讲解

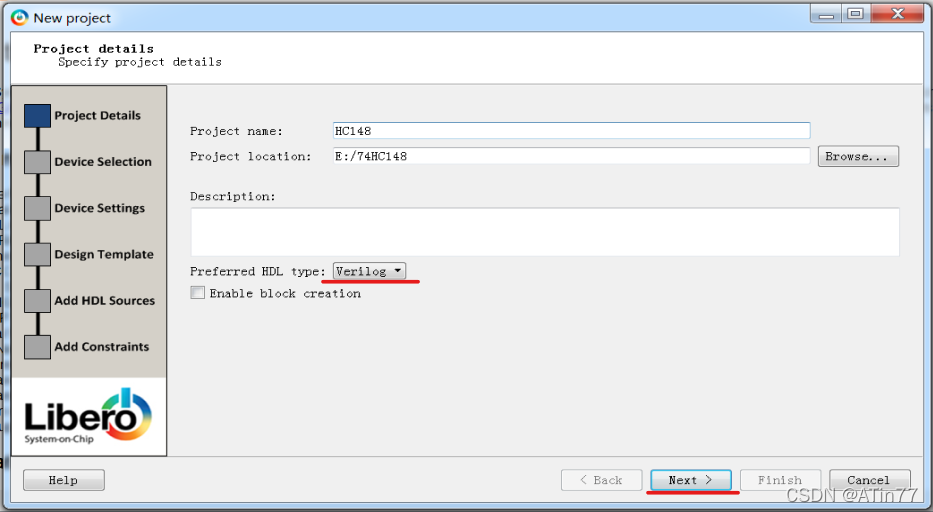

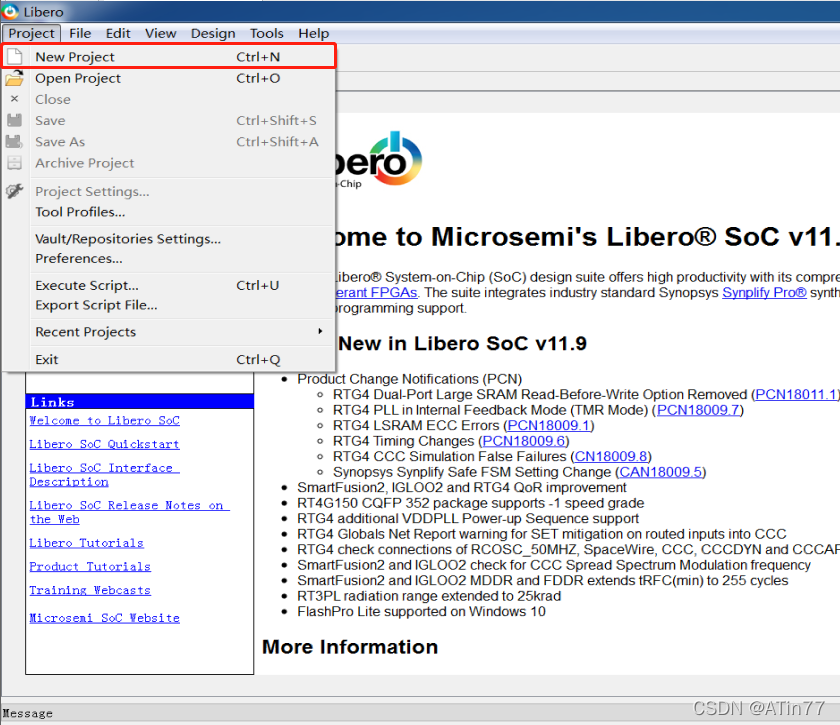

新建工程

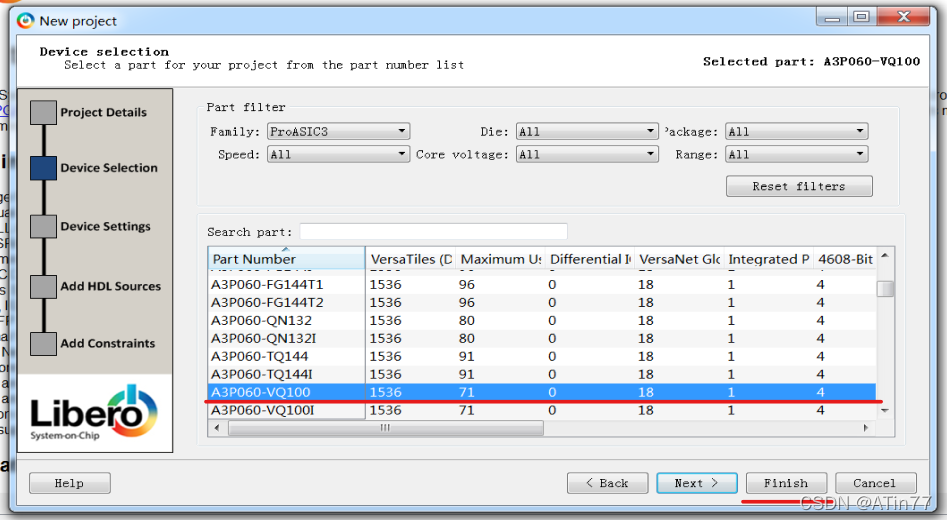

选好后直接点击finish

输入设计代码

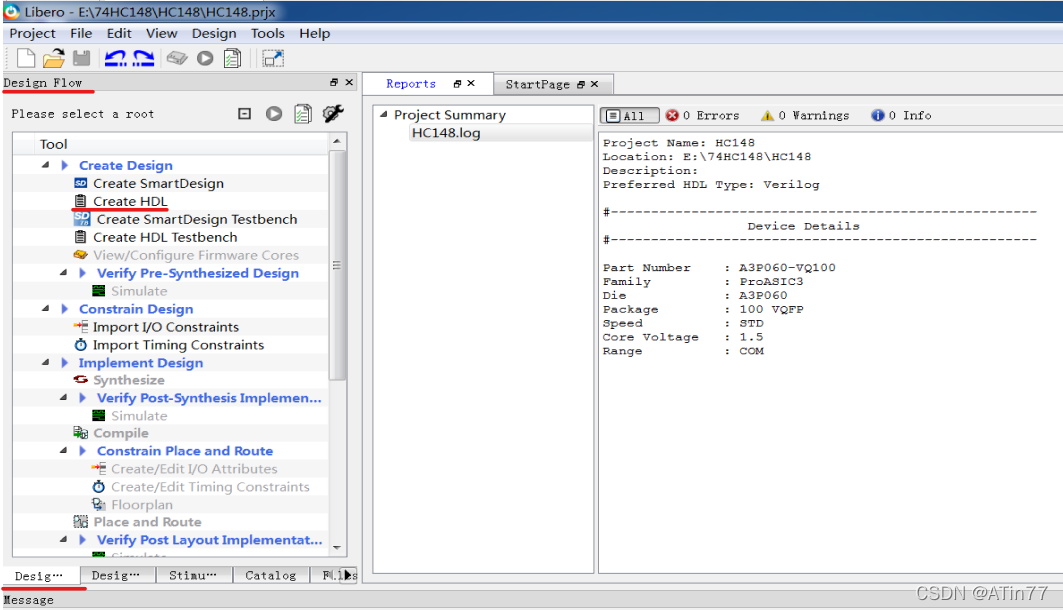

双击Create HDL

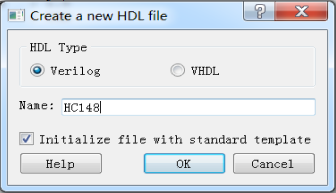

点击OK

输入功能描述代码，该HDL代码文件保存于项目文件夹"\hdl"子目录下(以74HC148的功能描述代码为例)

//74HC148代码
 module encoder8_3_1(din, EI, GS, EO, dout);
     input [7:0] din;
     input EI;
     output [2:0] dout;
     output GS;
     output EO;
     reg [2:0] dout;
     reg GS, EO;
     always @(din or EI)
      if(EI) begin dout <= 3'b111; GS <= 1; EO <= 1; end
      else if (din[7] == 0) begin dout <= 3'b000; GS <= 0; EO <= 1; end
      else if (din[6] == 0) begin dout <= 3'b001; GS <= 0; EO <= 1; end
      else if (din[5] == 0) begin dout <= 3'b010; GS <= 0; EO <= 1; end
      else if (din[4] == 0) begin dout <= 3'b011; GS <= 0; EO <= 1; end
      else if (din[3] == 0) begin dout <= 3'b100; GS <= 0; EO <= 1; end
      else if (din[2] == 0) begin dout <= 3'b101; GS <= 0; EO <= 1; end
      else if (din[1] == 0) begin dout <= 3'b110; GS <= 0; EO <= 1; end
      else if (din[0] == 0) begin dout <= 3'b111; GS <= 0; EO <= 1; end
      else if (din == 8'b11111111) begin dout <= 3'b111; GS <= 1; EO <= 0; end
      else begin dout <= 3'b111; GS <= 1; EO <= 1; end
endmodule

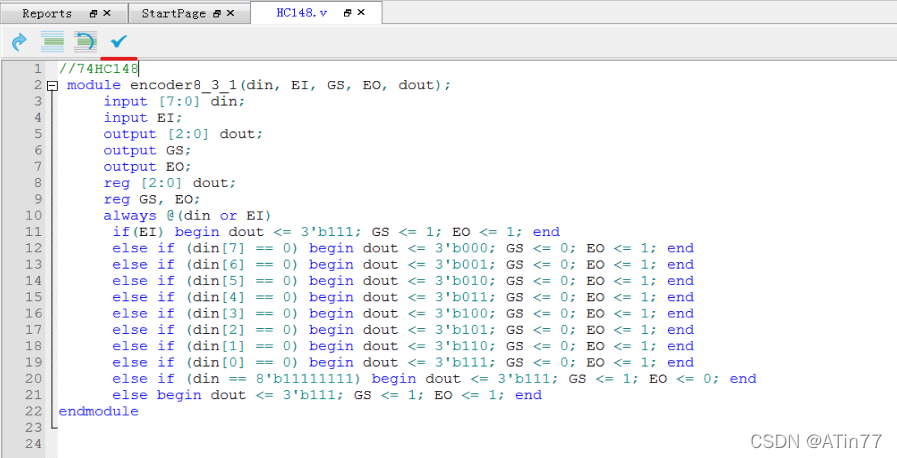

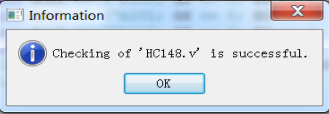

点击√：检查代码是否有误

输入测试平台代码

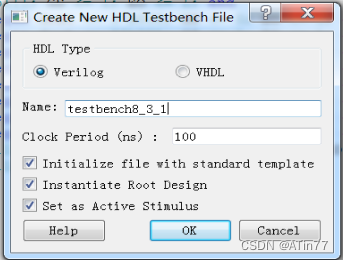

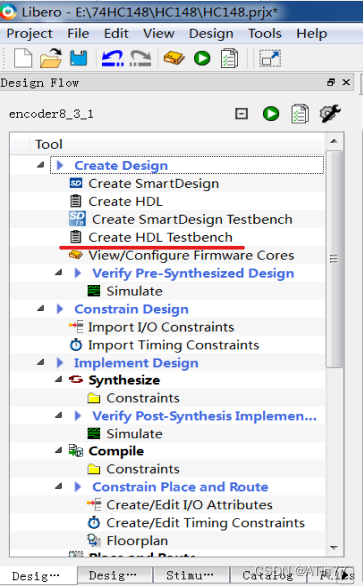

双击Create HDL Testbench


点击OK
输入测试平台代码，该HDL Testbench代码文件保存于项目文件夹"\stimulus"子目录下(以74HC148的测试平台代码为例)

`timescale 1ns/1ps
 module testbench8_3_1();
      reg EI;
      reg [7:0] din;
      wire EO;
      wire GS;
      wire [2:0] dout;
      encoder8_3_1 i1 (.EI(EI), .EO(EO), .GS(GS), .din(din), .dout(dout));
    initial
        begin
          EI = 1;
          din = 8'b11111111;
           #10 EI = 0;
           #10 din = 8'b01010101;
           #10 din = 8'b10101010;
           #10 din = 8'b11010101;
           #10 din = 8'b11101010;
           #10 din = 8'b11110101;
           #10 din = 8'b11111010;
           #10 din = 8'b11111101;
           #10 din = 8'b11111110;
           #10 din = 8'b11111111;
        end
 endmodule

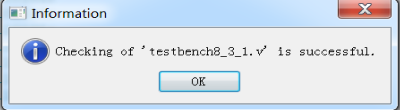

点击√：检查代码是否有误

对应名称设置

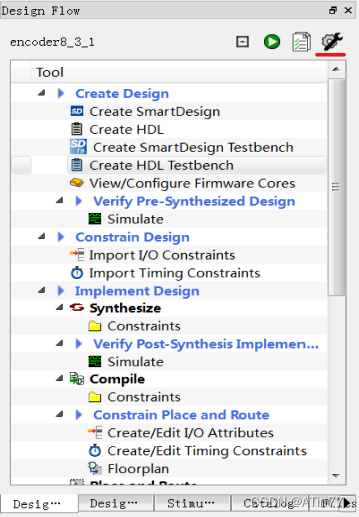

点击图片右上角的设置

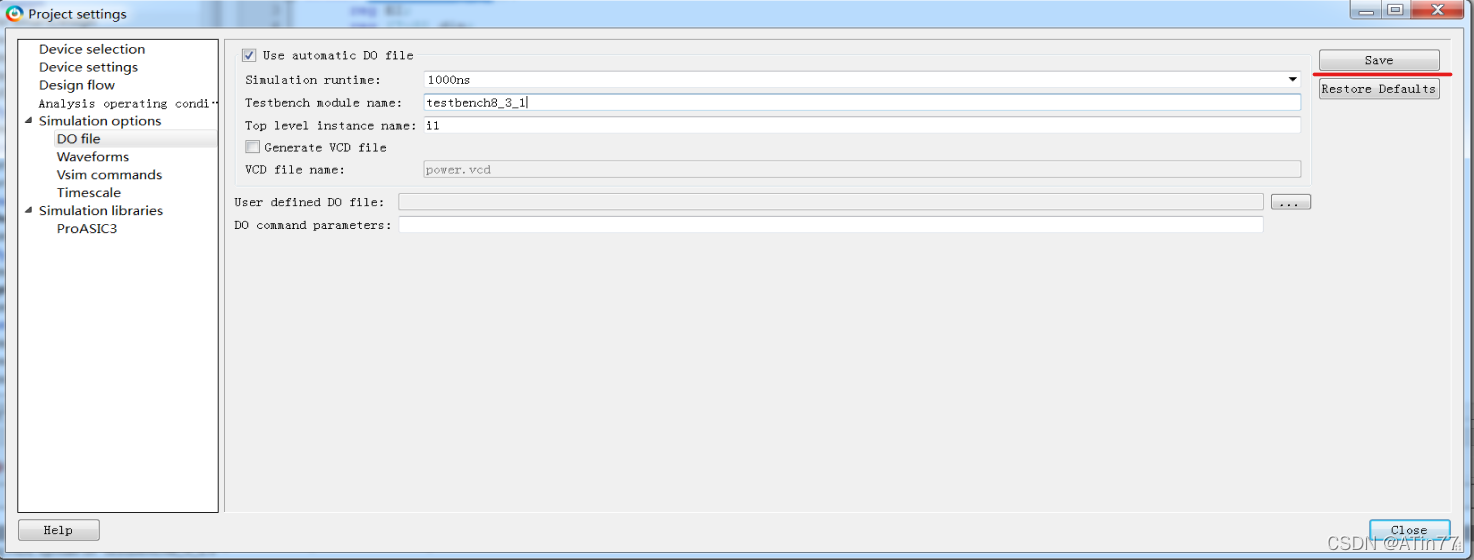

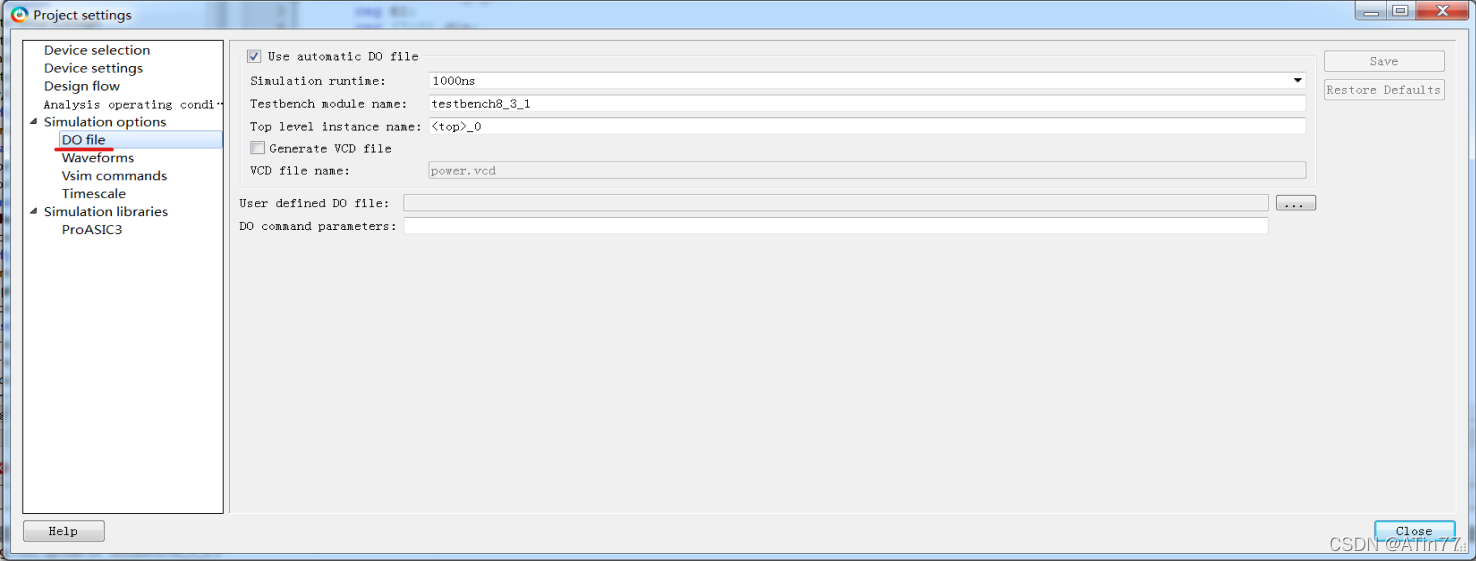

点击DO file

将名称对应地设置好

点击Save进行保存，然后关闭该窗口

仿真(综合前)

点击Simulate，会自动显示出波形图

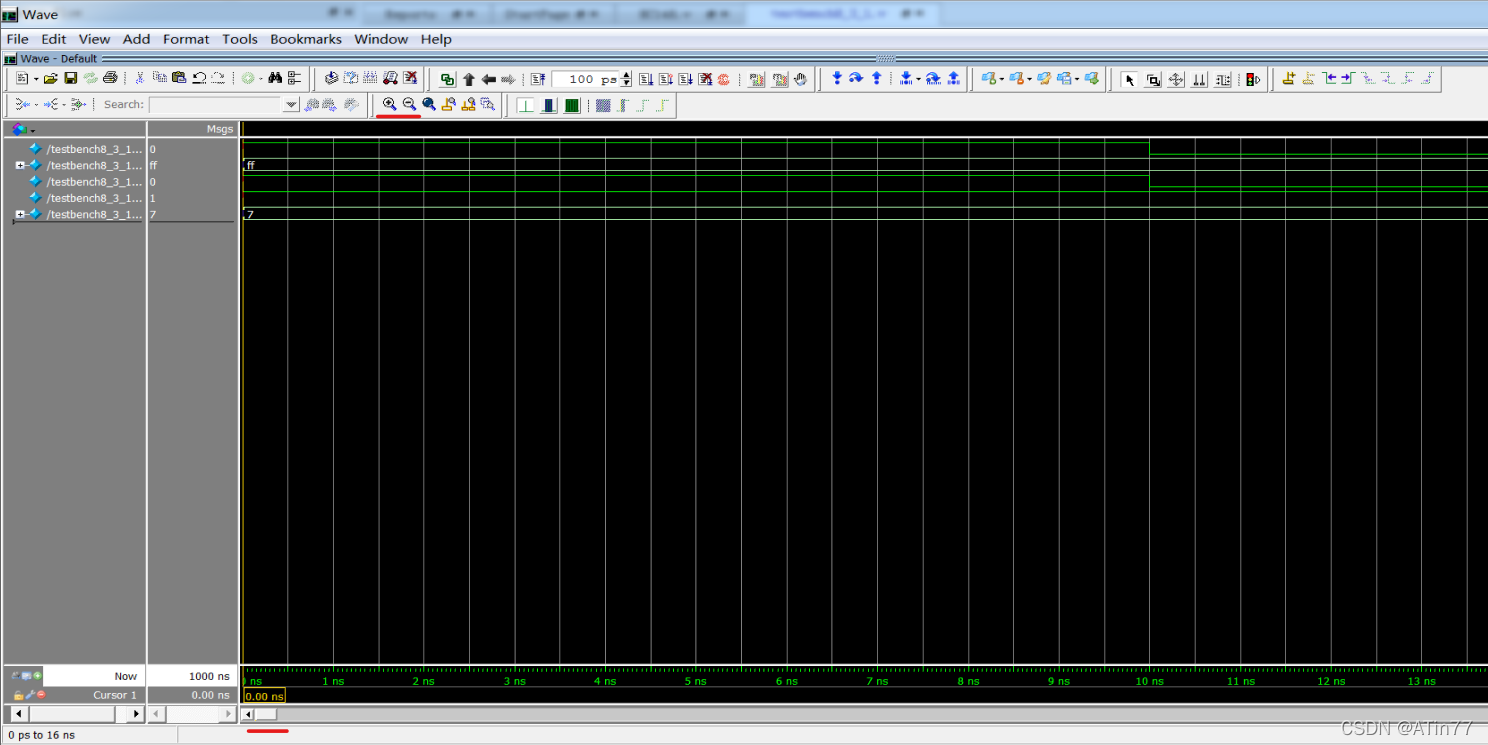

将滑块拉至最左边，通过放大镜/放小镜进行缩放显示

用完后记得关闭窗口

综合

双击Synthesize

仿真(综合后)

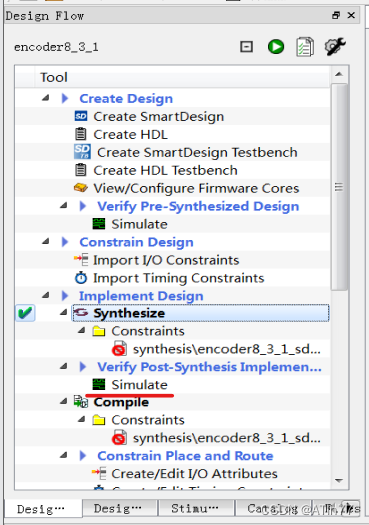

点击Synthesize的Simulate，会自动显示出波形图

用完后记得关闭窗口

布局布线约束

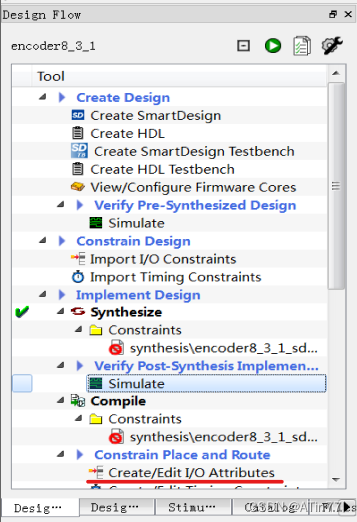

点击Create/Edit I/O Attributes

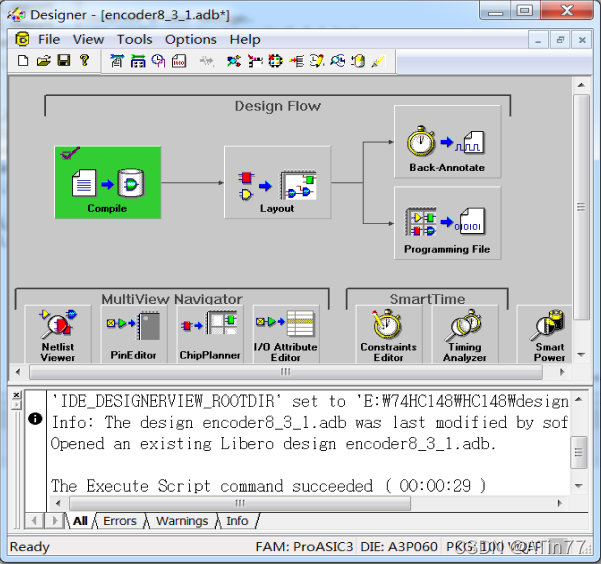

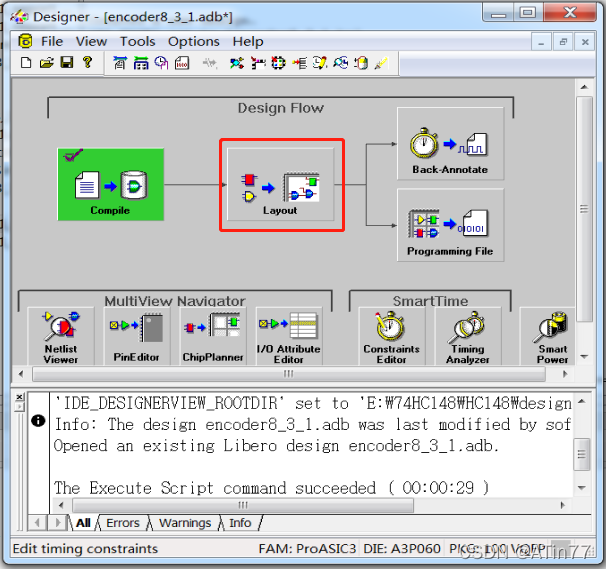

点击Layout

点击OK

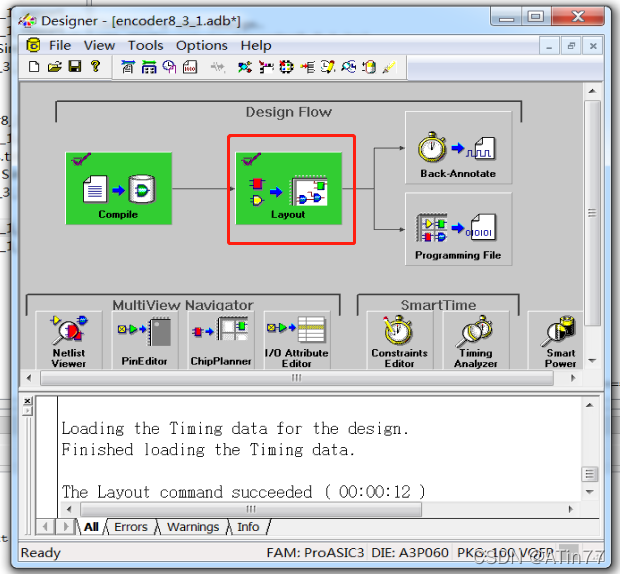

Layout已被点绿

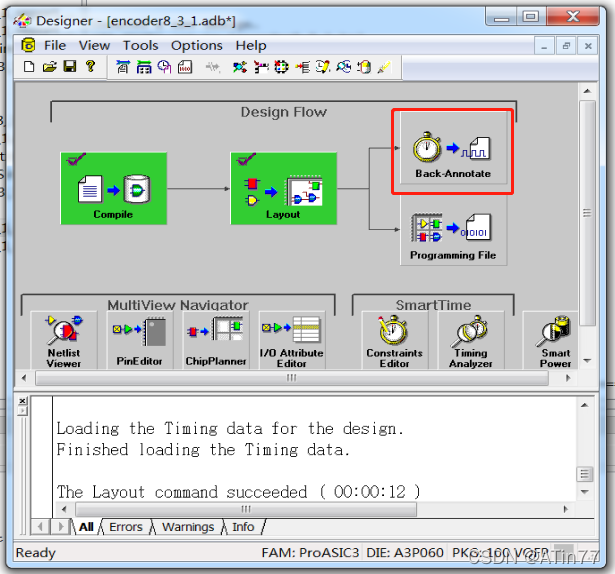

点击Back-Annotate

点击OK

Back-Annotate已被点绿

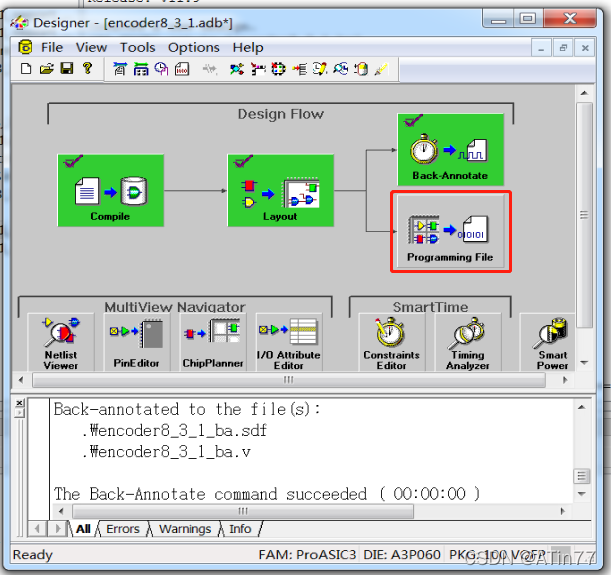

点击Programing File

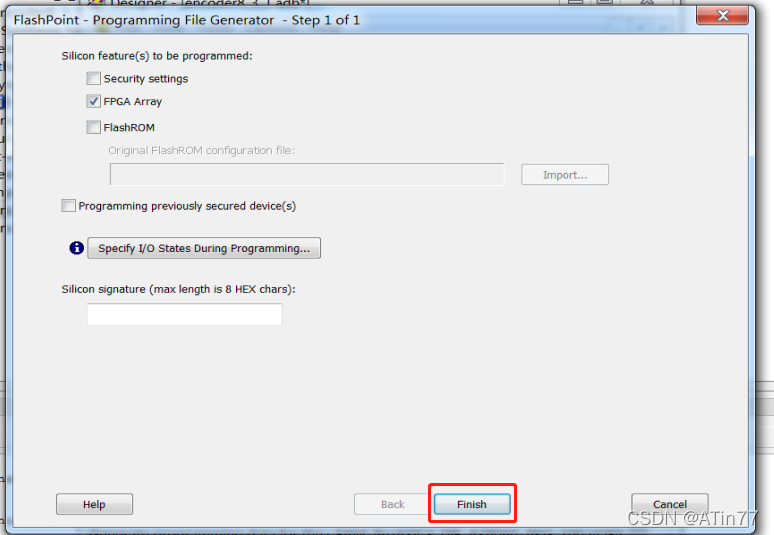

点击Finish

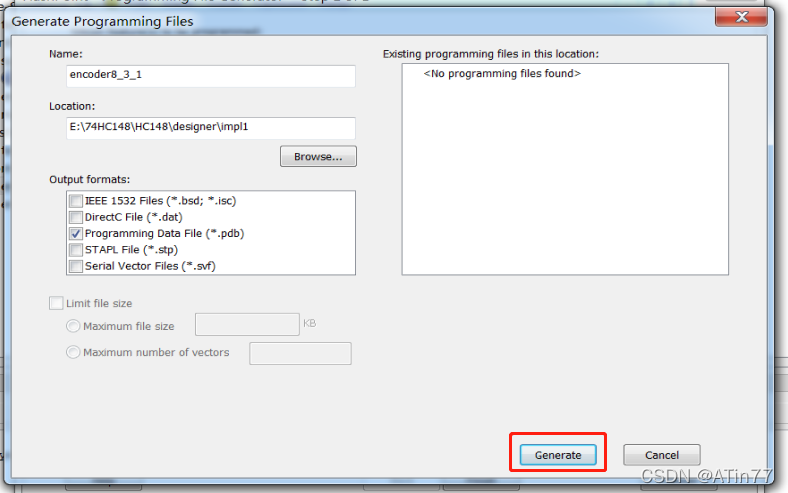

点击Generate

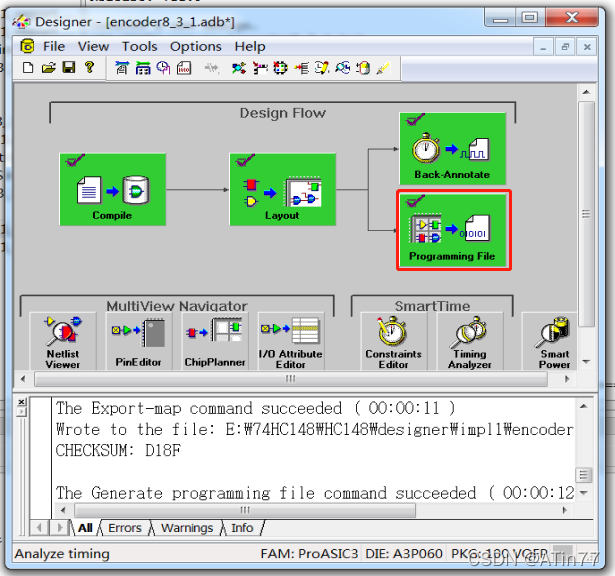

Programing File已被点绿

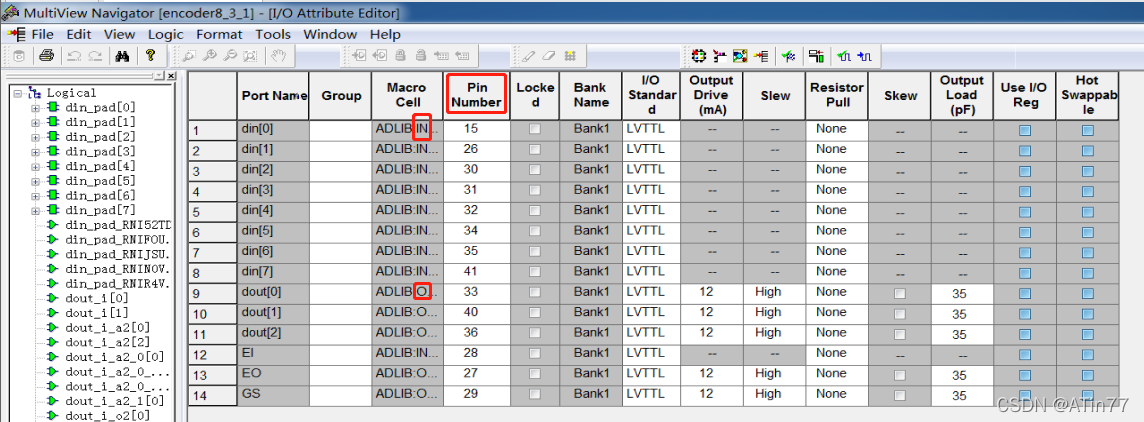

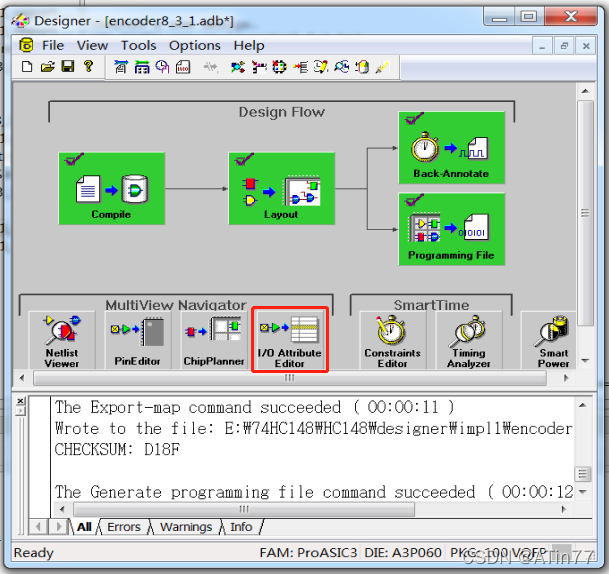

点击I/O Attributes Editor

IN：接输入
OUT：接输出
Pin Number：接线口

可以自定义接线口，编写完成后Ctrl+s保存，将Layout、Back-Annotate、Programing File重新点绿

对照着接完线后记得关闭窗口

仿真(布局布线后)

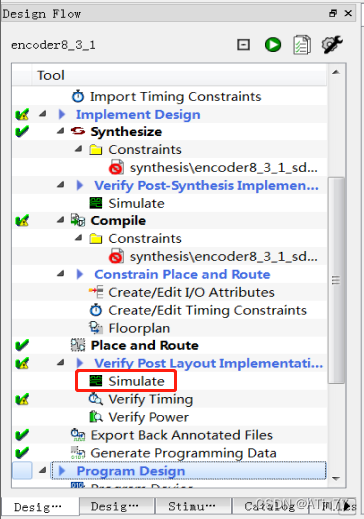

点击Simulate，会自动显示出波形图

用完后记得关闭窗口

烧录

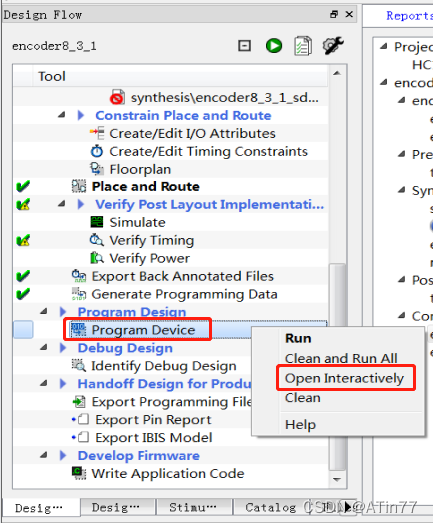

右键点击"Progrm Device"，选择Open Interactively

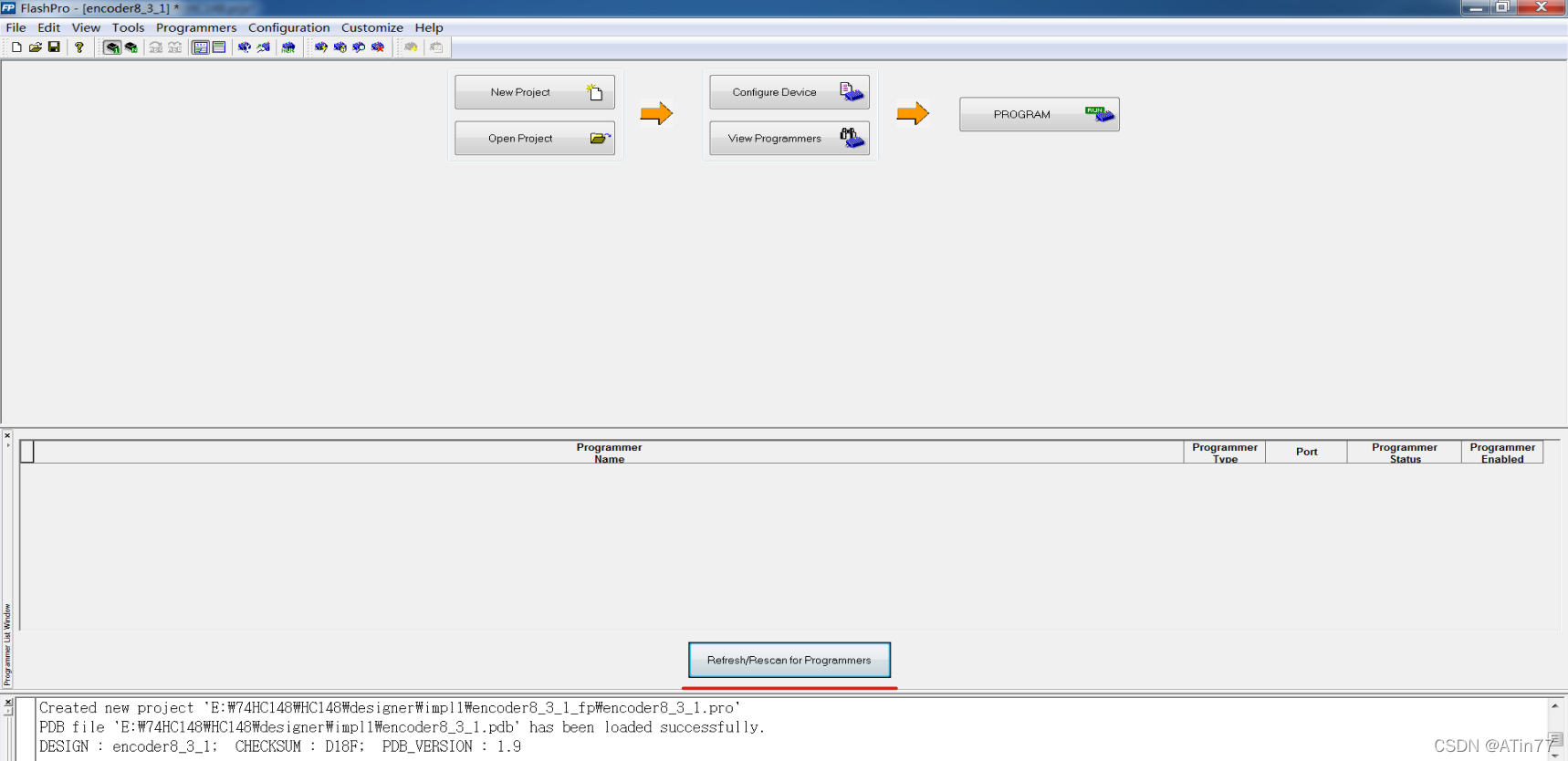

点击Refresh刷新出烧录设备及其参数

点击PROGRAM进行烧录，等待烧录完成即可

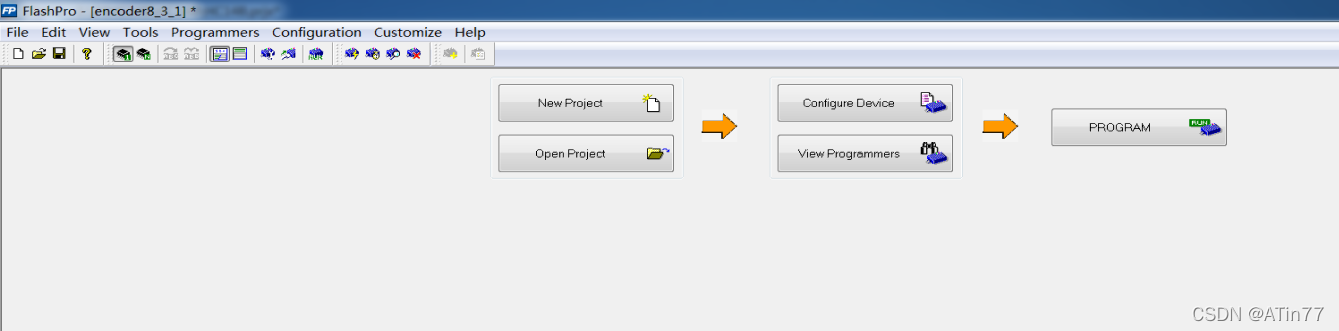

注意：若显示的是RUN而不是PROGRAM，需手动加载编程文件

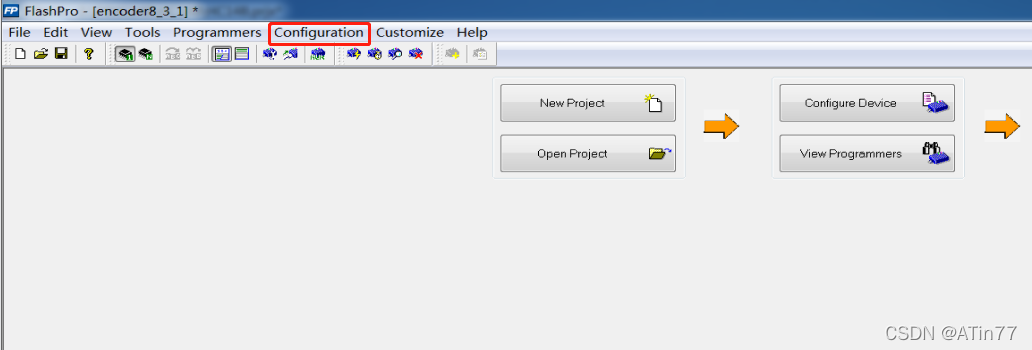

点击Configuration

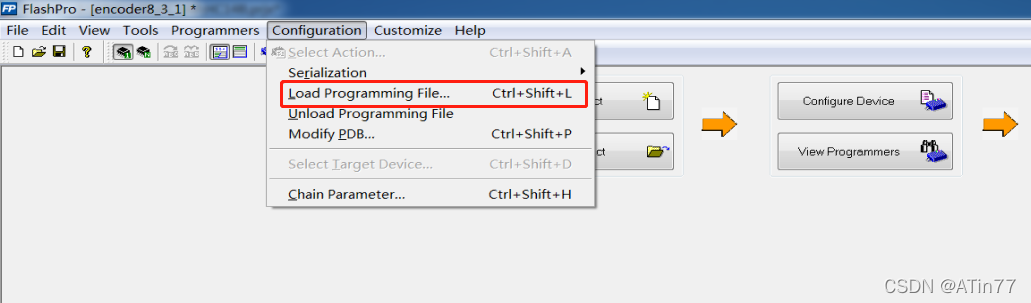

点击Load

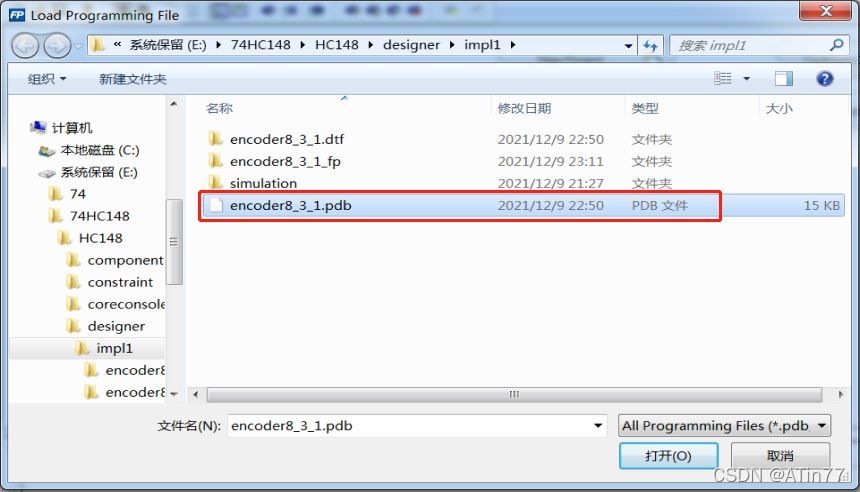

点击PDB文件，点击打开

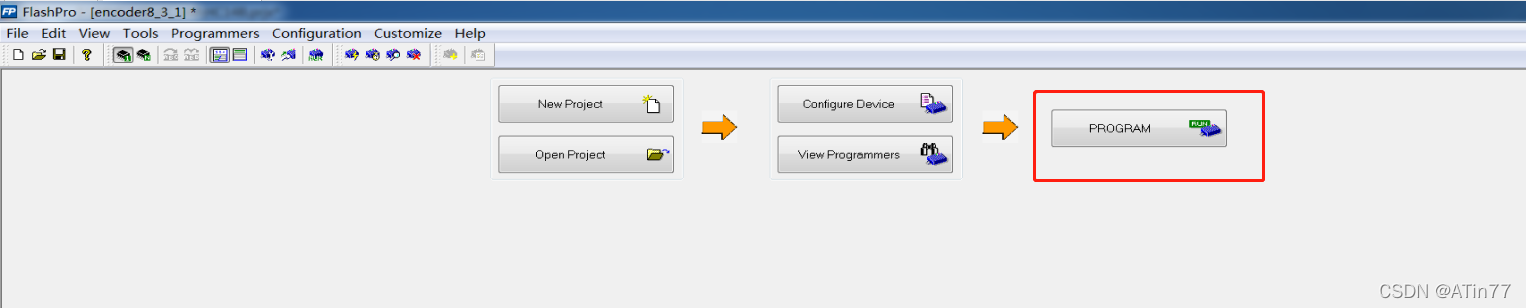

显示出PROGRAM
