本文介绍了基于STM32G070RBT6的迷你开发板的制作过程，包括系统组成、原理图绘制、PCB布局、焊接调试等步骤。开发板集成了Type-C接口、OLED显示屏、电源管理、晶振、复位电路和USB保护设计，适用于FOC无刷电机控制软件验证。文中详细讨论了各部分的设计考虑和实现细节。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM32G070RBT6迷你开发板制作总结

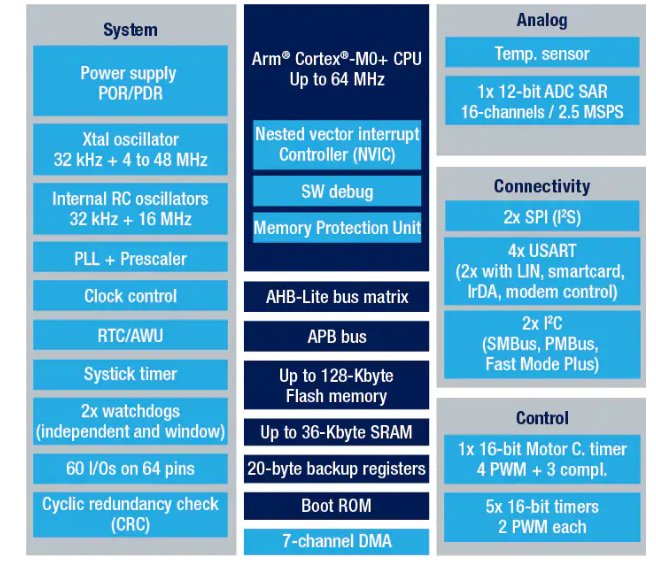

前言：G0系列芯片主打性价比与低功耗，内核是Arm Cortex-M0+，带有128KB Flash存储器、36KB RAM、64MHz CPU、4xUSART、定时器、ADC和通信接口，2-3.6V。与常用的F0系列相比，主频更高一些（最高64M），可通过时钟树将内置的晶振倍频到最大频率而无需外部晶振电路，只占用一对引脚作为电源接口，使得引脚利用率达到了93%。本人制作此开发板的主要用途是用于FOC无刷电机控制软件验证。

1.组成概述

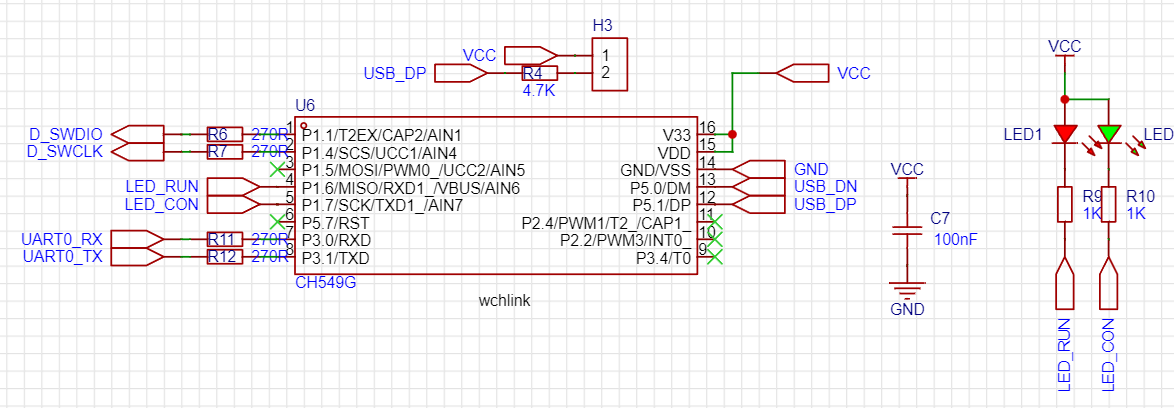

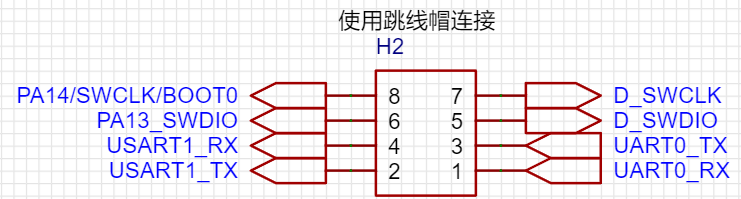

本迷你开发板通过集成type-c线使用CH549G芯片对MCU进行调试和串口信息传输，并板载一块0.96的oled进行数据显示。板上带有8M晶振和32.768kHz晶振，使用ams1117线性LDO降压芯片将5V电平转为3.3V电平。所有的元件总成本在20以内。

1.原理图绘制

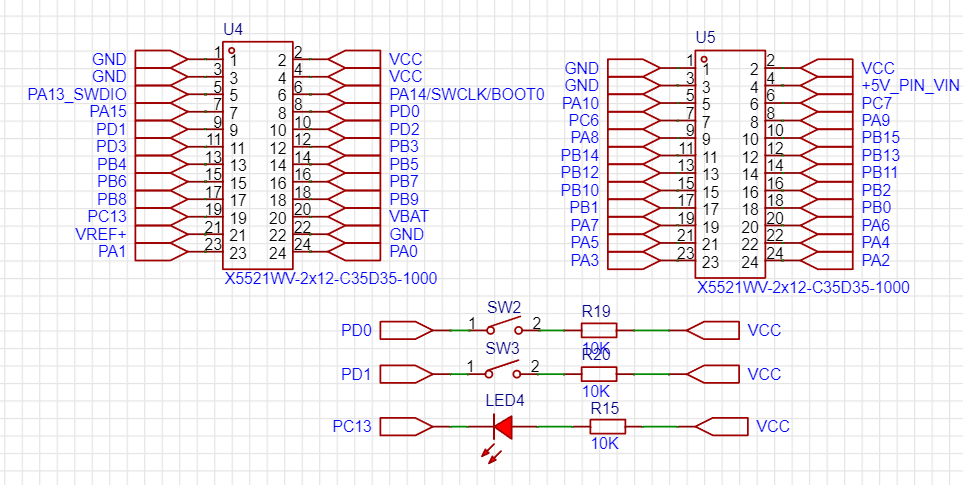

系统组成

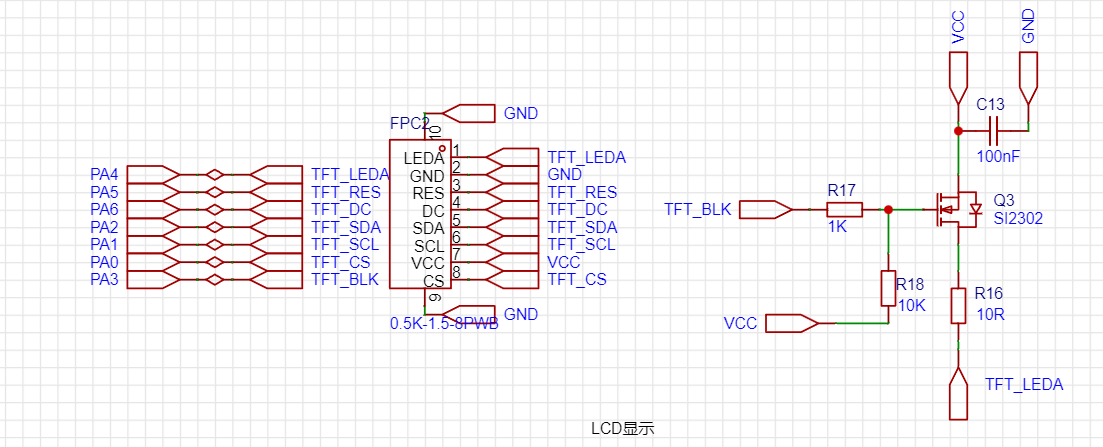

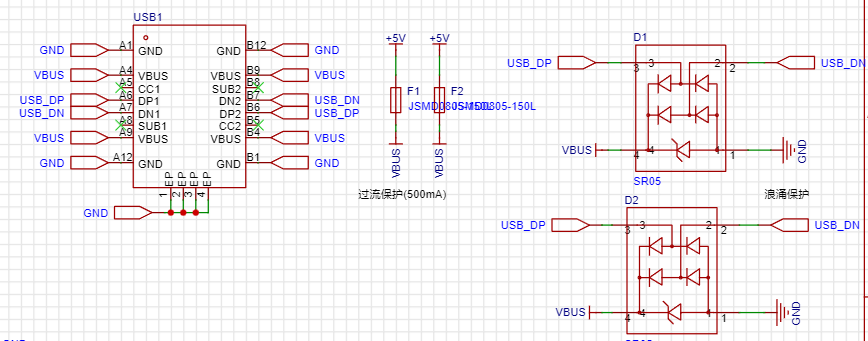

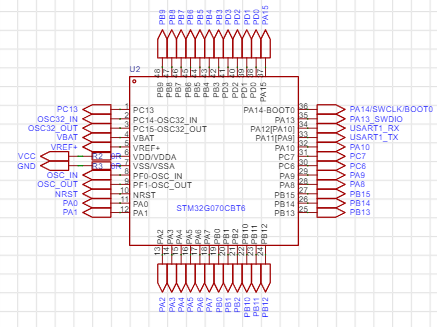

本系统由五部分构成：电源，晶振，复位电路、调试接口，调试芯片电路，USB保护设计，LCD显示，核心控制芯片。

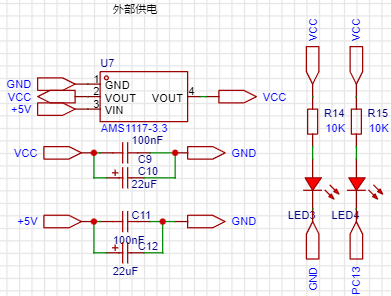

电源

一般情况下，进行调试使用的是5V或者3.3V的下载器，在此开发板上，主要的供电来源于数据线的5V，但是芯片是工作在3.3V电压下，所以需要对输入的电压进行降压处理。由于此款MCU芯片只有一组电源接口，通过查阅其数据手册可以发现，内部所有的外设均接在此电源口上，所以要求电源的纹波小，因此选择ams1117线性降压芯片作为电源供给，值得注意的是，要想使得AMS1117发挥出LDO具有的稳定性好、负载响应快、输出纹波小特点，所加的电容中含有钽电容会更好。此外，输入输出端口根据数据手册紧靠引脚放置封装大一

不一样的一大一小容量电容。

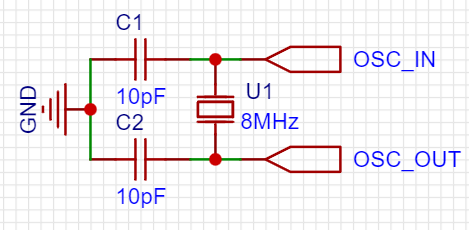

晶振

晶振需要根据数据手册选用合适的容量和匹配的电容。

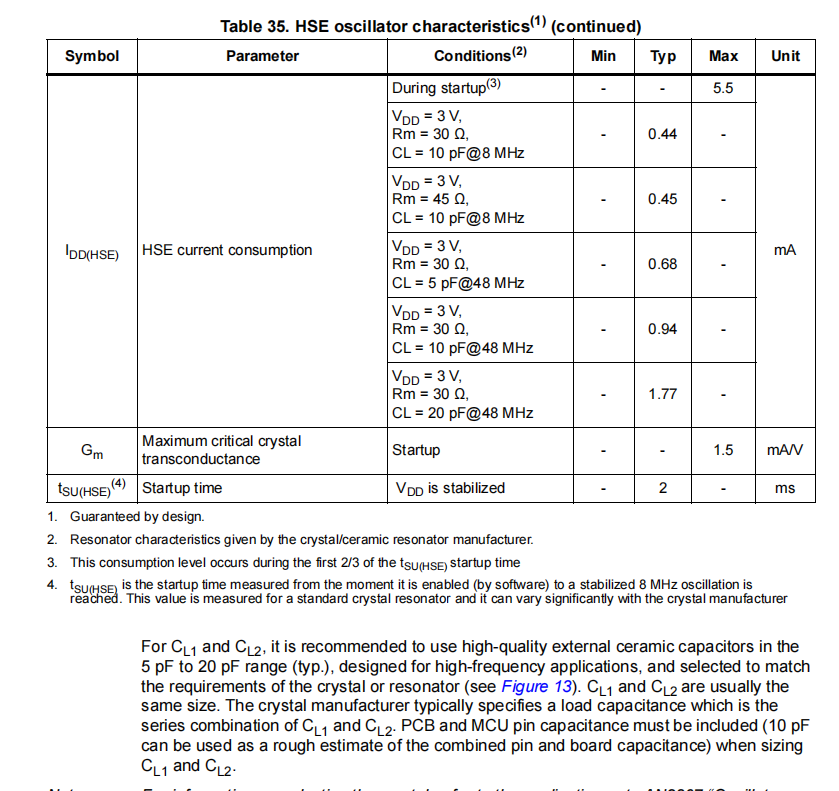

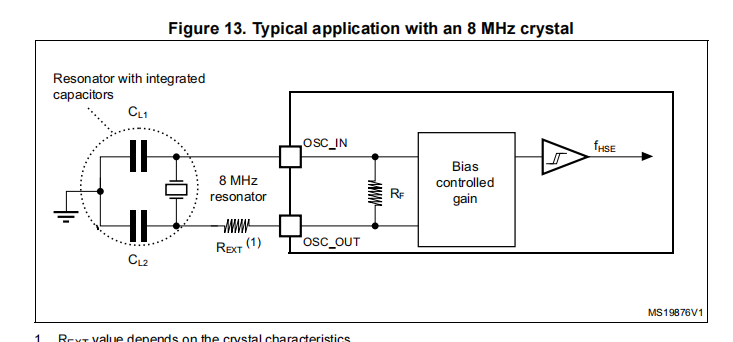

通过数据手册中的典型应用电路和对应的特性表可以看出，芯片高速晶振引脚内部已经并联了一个100k的电组，这个是f103系列没有的，因此典型电路中只有晶振和电容，通过典型值可以看到，可以选用8MHz的晶振与10pF的电容组合。但是在网上10pF的电容并不常见，所以在实际中使用较为接近的12pF电容

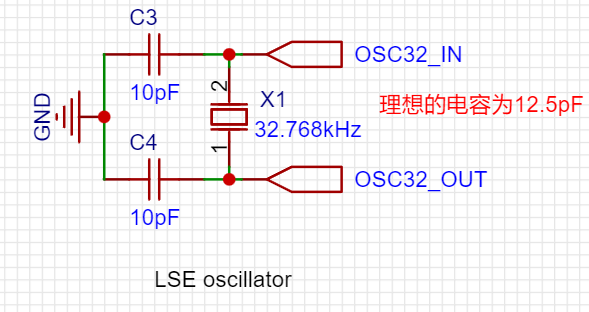

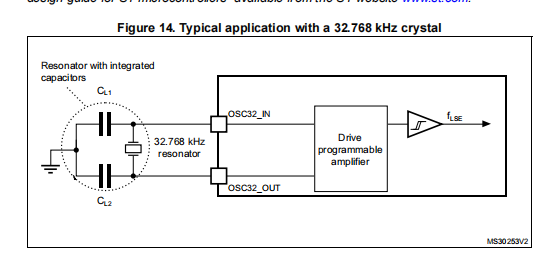

低速晶振电路及参数同样可以通过数据手册得出

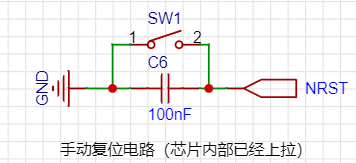

复位电路

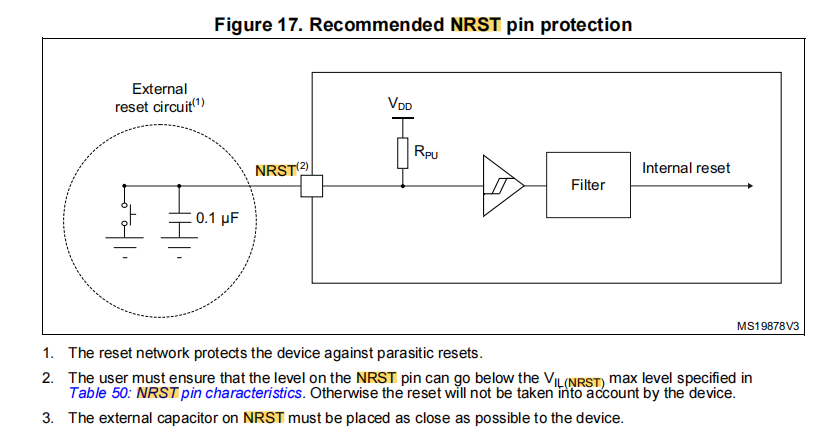

芯片在上电启动时，需要对芯片内部进行复位，在使用时出现了特特殊情况时，也需要进行硬件复位，这时就需要一个硬件复位电路，同样的在数据手册中也可以找到复位电路，可以看到，上拉电阻也同样集成到了芯片内部，外部电路仅仅需要连接一个按键和一个电容即可。其原理是在上电瞬间，NRST引脚被电容充电，相当于接地状态，芯片进行复位，电容充电完成后，由于上拉电阻的作用，NRST引脚为高电平，芯片正常工作；当按键按下时，NRST接地，芯片复位。
