只要涉及到开关电源，电压就有纹波率

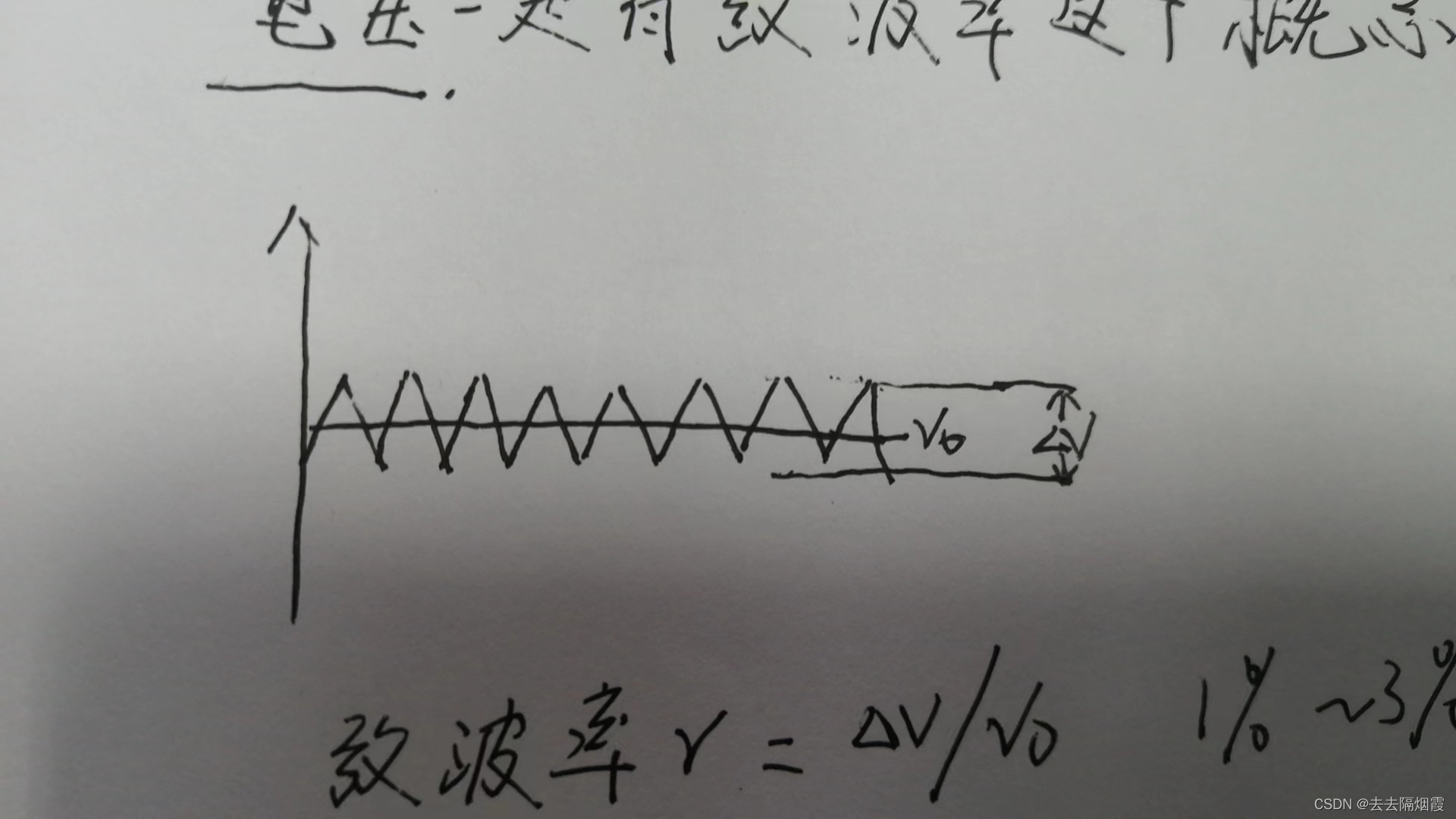

假设输出电压是直流电压（一条横线）Vo

纹波率r=derV/Vo

所以电感电流的纹波率为r=derI/Io

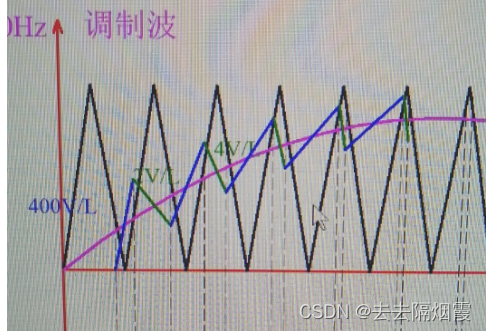

在不同周期内，但是derI是变换的（蓝色和绿色），而且在一个周期内也是不一样的

当半个周期内有200个载波时，这个时候我们可以把一个周期内的看似相等来计算

其中Io为有效值电流，在实际情况下，Io已经定下来了是Iomax是正弦波的最大值

Io=Po/Uo，Io可以计算出来，纹波率也有一定的经验值，所以derI就可以被限制出来计算电感大电感量。
