电感交流纹波ΔI 的影响因素
由 V = L dI/dt 可得 电感电流纹波 ΔI = V * Δt/L。
因此,电感的交流纹 ΔI 完全由其伏秒积和电感值决定。

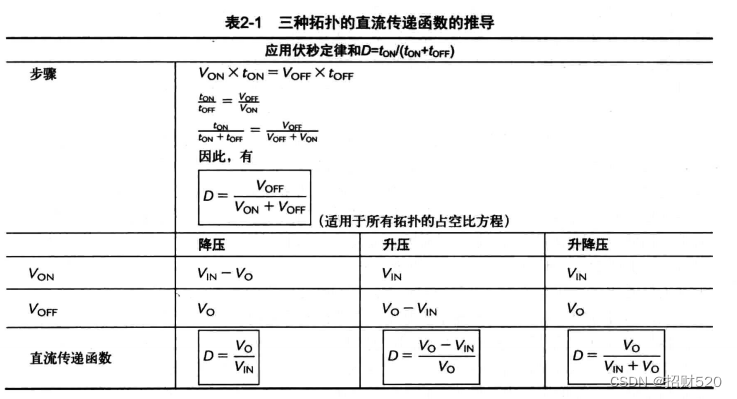

伏秒积 取决于占空比(输入/输出电压),时间和开关频率。
因此,只有改变电感值L,占空比D,开关频率 f 才能影响 ΔI 。
而改变负载电流 Io对ΔI没有影响,但 Io 与平均电感电流(即电感电流直流分量Idc)成正比。
在保持输出电压Vo不变的前提下:
(1)增加电感值L,将降低电感电流纹波 ΔI,电感平均电流不变。
(2)增加负载电流Io,不影响 ΔI ,但平均电感电流成比例增加。
(3)增加占空比 D,在保持输出Vo不变的情况下:
对于降压拓扑,Vin减小, ΔI=Vo *(1-D),减小。相当于输入与输出压差越小,ΔI越小。
对于升压拓扑,Vin = (1-D)Vo, ΔI = Von * ton / L= Vin * ton/L = (1-D)Vo *(DT)/L
在Vo,T(频率)不变时,D=0.5时,ΔI最大,当D小于或大于0.5时,ΔI减小。相当于Vo 等于 2倍Vin时,电感电流纹波最大。
对于升降压拓扑,Vin = (1/D-1)Vo,ΔI = Von * ton / L= Vin * ton/L = (1-D)Vo *T/L,
D增加时,ΔI减小,相当于在保持Vo不变得情况下,Vin越小,ΔI越小。
(4)增加频率,将降低电感电流纹波 ΔI。
对于任何拓扑,大占空比都对应低输入电压,小占空比都对应高输入电压。因此,在任何情况下,增加占空比D实际上意味着输入电压幅值降低。
电感平均电流 Idc 的影响因素
电感平均电流的大小仅取决于能量流的需求,即能量流的平均能量要与输入/输出电压以及预期的输出功率相匹配。所以,如果工况(即输出功率,输入/输出电压)不变,直流分量就不变。
根据不同的拓扑,电感平均电流与负载电流的关系式:
(1)改变电感值L,不影响Idc。
(2)改变开关频率 f 不影响Idc。
(3)改变占空比D影响Idc,适用于升压和升降压拓扑,在降压拓扑中电感平均电流等于负载电流。
在升压和升降压变换器中,电感电流总大于负载电流,只有在占空比减小到接近0时(即输入与输出压差很小时),电感电流才会下降,甚至接近负载电流。同时,占空比的减小,也会使电感的交流纹波增加。但如果占空比增加接近至1时,电感电流会以极大的斜率迅速上升。
在任何拓扑中,电感平均电流都与负载电流成正比。
在任何拓扑中,占空比的改变都会影响电感交流纹波ΔI。
