立创EDA——原理图的布局与检查(三)

立创EDA


前言

上一个器件创建之后就没在更新,感觉对于我这种画了自己用的人来说,几乎不需要自己画多少元器件,立创EDA有很多很多,我想要的它都有,元器件的教程看完了,感觉很鸡肋,一点用没有,然后就是原理图的绘制,就是放置器件,一个s按键一个shift+f,就够了,想怎么选都可以,因为之前学过AD,基本的原理图绘制还是明白一点的,今天主要看一看原理图的整理与检查。`

一、原理图的布局与检查

在这里插入图片描述

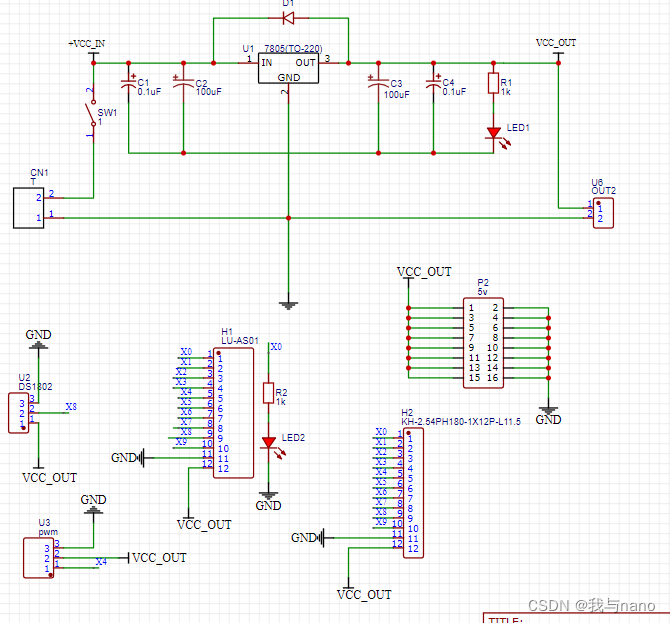

这是我自己随便绘制的原理图
在这里插入图片描述
虽然丑了点,但是我自己看其实还行,别人看了可能看不懂,为了美观呢,可以进行整理布局

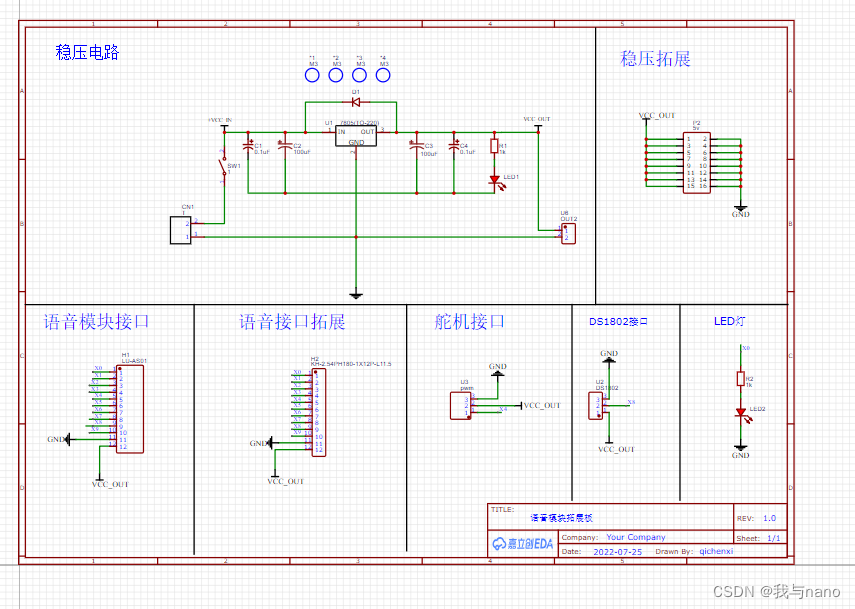

在这里插入图片描述

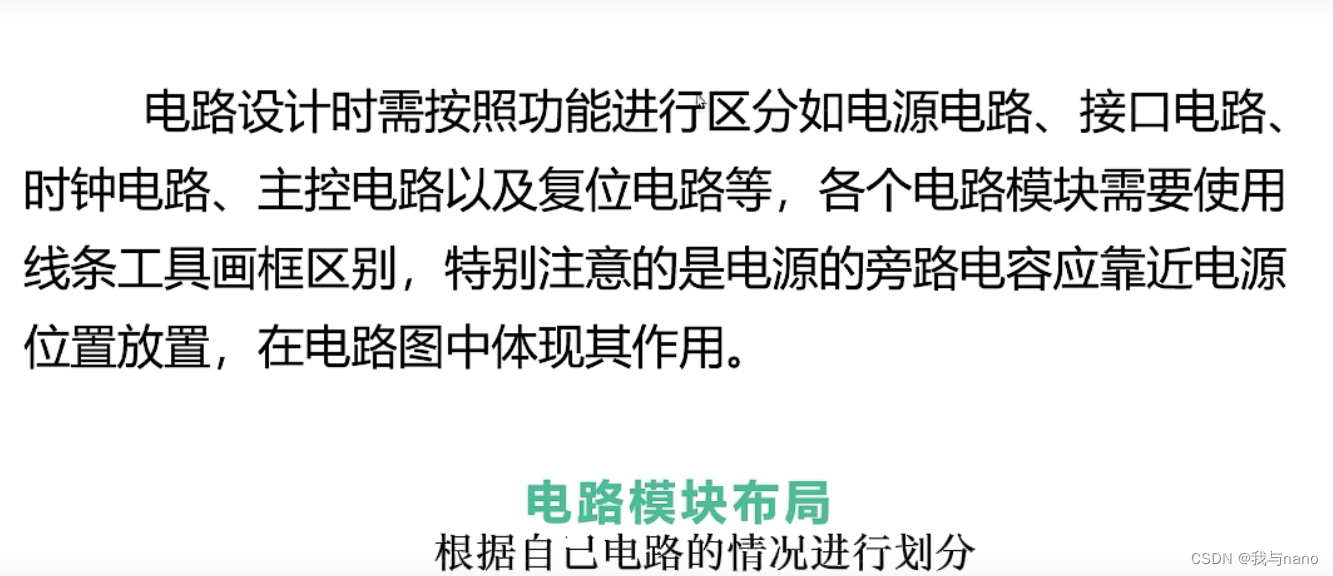

经过整理之后显然变得美观了,至于课程讲解中的旁路电容,emmmm我还不是太懂,数模电没学好。

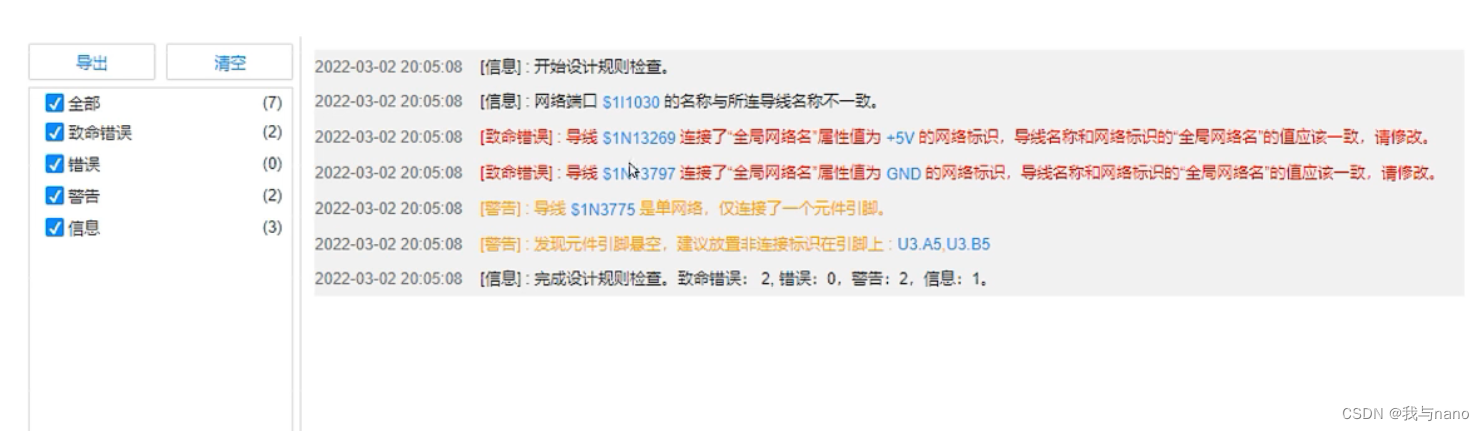

画完之后进行DRC检查
在这里插入图片描述

只有没有错误了,才能进行PCB的设计。
基本上原理图这样就可以了,根据自己的需要去设计合适的原理图。
