STM32 HAL库+ESP8266+机智云

前言

最近在项目中需要使用云平台对接，于是在网上查找了一些资料，发现机智云是一个不错的选择，网上的资料多，而且可以根据mcu生成通信协议代码，仅需要将生成的代码移植到开发好的项目中，即可实现上云。
不过在实际开发中，仍然遇到了一些问题，所以在此处将我的开发心得记录下来。

网上的教程多为20年21年的，与现在的版本有些微差异，机智云生成的模版也和当时的有所不同。
本教程写于2023年11月30日

硬件准备

• STM32F1x ：机智云提供的模版为F103C8，我使用的是F103RC，实际移植中没有任何问题

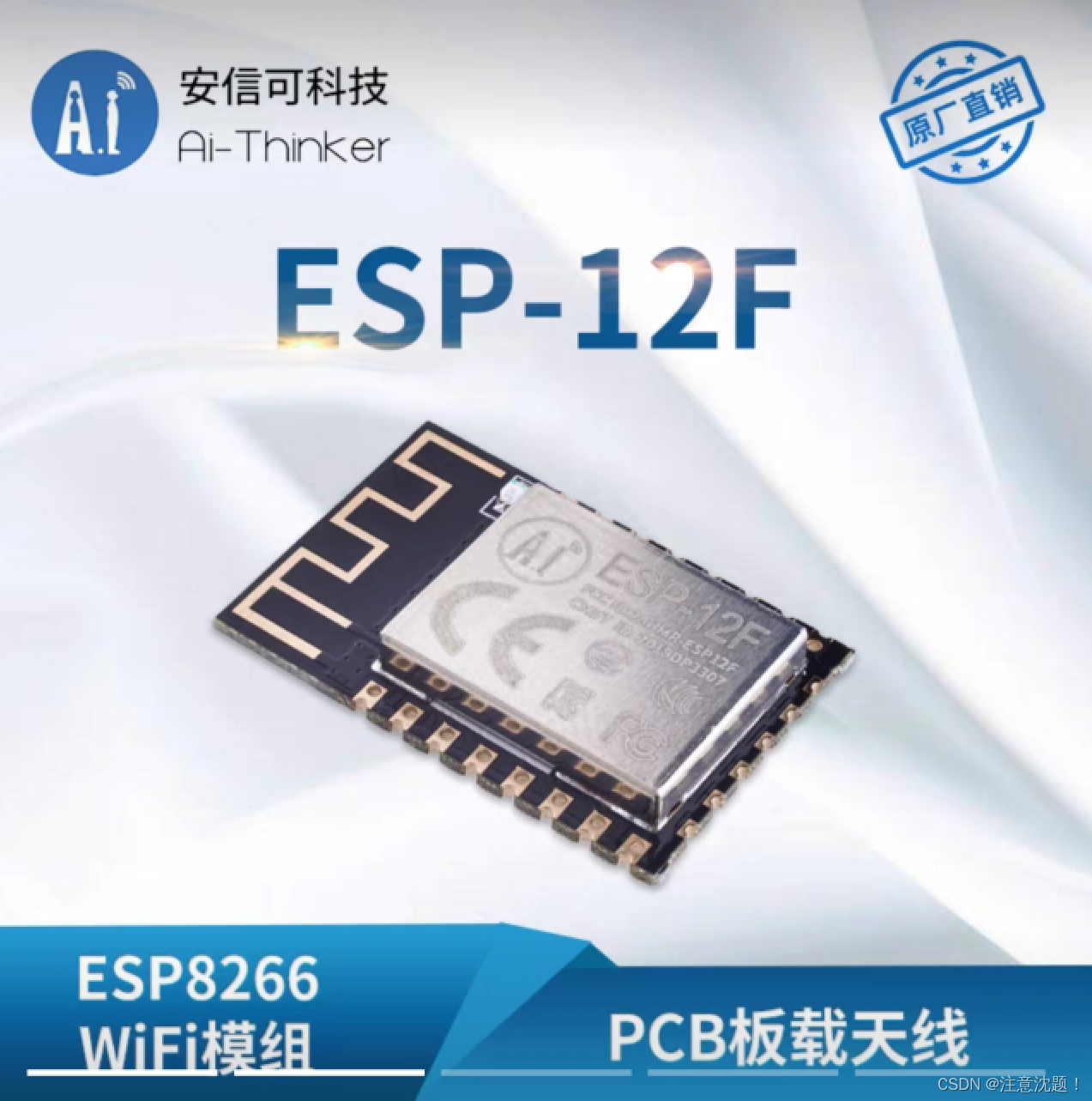

• ESP8266 :我使用的是安信可的ESP12F芯片，大家也可以使用其他的ESP01S芯片，只是烧录时有一定的区别，在烧录章节会提到
• CUBEMX：本文使用的是HAL库开发，机智云提供的103C8模版为基于cubemx创建的hal库代码，如果要使用标准库，选择“其他平台”生成代码即可。

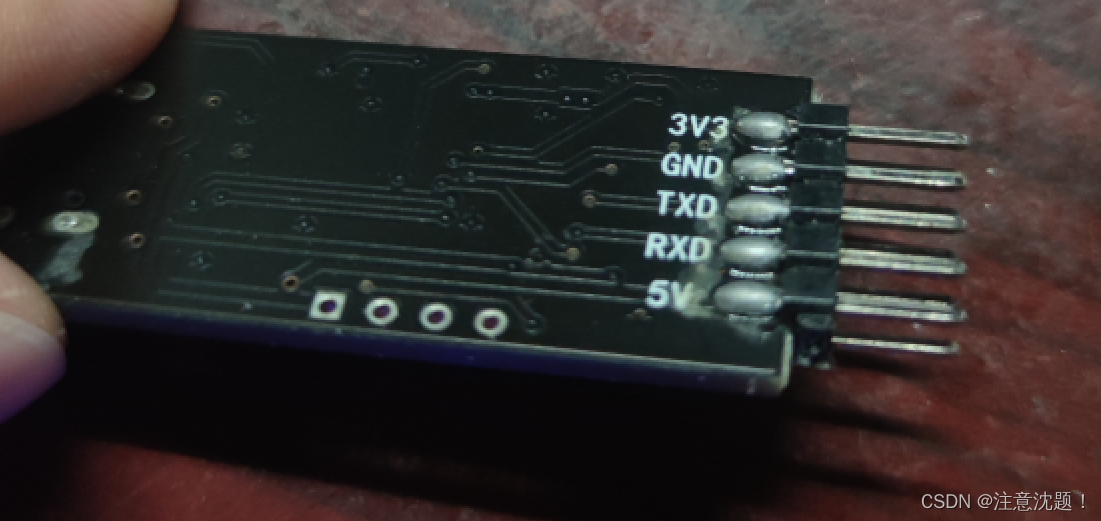

• USB转TTL:我使用的是CH340，用于烧录机智云固件时，将模块与电脑连接。这里最好选用带有串口的下载器使用，因为烧写固件时，需要用到多个VCC和GND。
• 串口调试助手：这里推荐使用SSCOM，我一般选择使用XCOM，但是在本项目开发过程中，模块会发送多包数据，XCOM v2.0没有分包功能，使用过程中会很混乱，所以建议使用SSCOM

烧录固件

模块选择

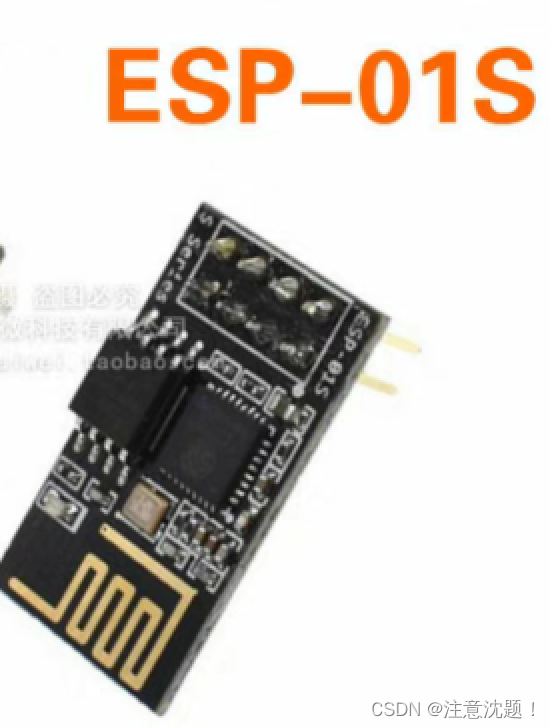

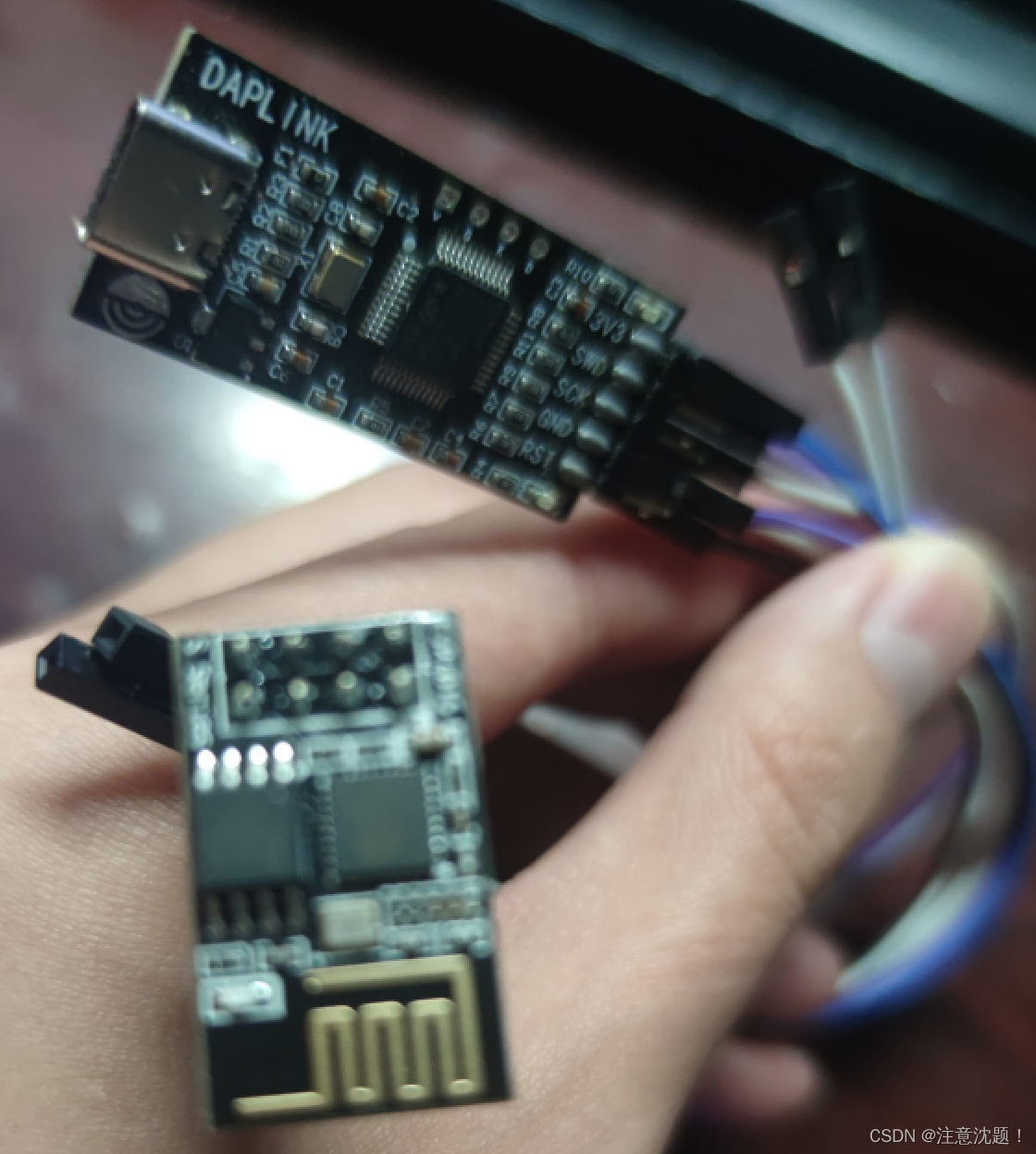

我手中有两款ESP8266模块，两块都是安信可的芯片，大家也可以选择非安信可芯片进行尝试。第一块为ESP12F芯片，flash大小为32Mbit，第二块为ESP01S，flash大小为8Mbit。如果想要使用贴片封装，可以选择第一块芯片，如果是直插式选择第二块芯片。
两款芯片的引脚和使用方式没有任何区别，不过在烧录固件时，第二款芯片需要连接EN角，第一款则不用

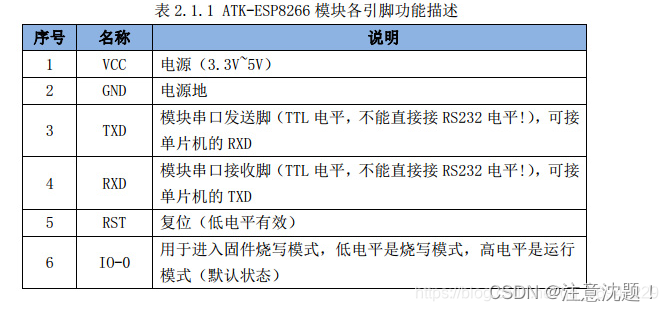

硬件连线

USB转TTL	ESP8266
TX	RX
RX	TX
VCC	VCC
GND	GND
GND	IO_0

使用第一块芯片ESP12F只需接入上述引脚即可
如果使用第二块芯片ESP01S，还需接入EN使能

USB转TTL	ESP8266
TX	RX
RX	TX
VCC	VCC
GND	GND
GND	IO_0
VCC	EN

下载固件

进入机智云官网->点击开发者中心->点击下载中心
固件下载地址

选择GAgent for ESP8266 下载，

下载好后，解压文件

解压好后会看到上图中的文件，通过记事本打开readme，可以看到各个文件的作用

简单点说，名字中带有combine的文件是打包好后的文件，我们只需要根据模块选择对应的combine包即可，我手中的安信可ESP12F模块flash为32Mbit

下载烧录软件

下载好固件之后，还需要将固件烧录到ESP8266上，这里使用乐鑫官网提供的flash烧录工具flash_download_tool_3_9_5

双击打开烧录软件，会先出现黑框，等待一会儿，会出现中间的白色框

点击OK,即可进入烧录界面

根据上图进行选择并烧录固件，除了第一步和第四步需要根据自己的模块进行选择，其他都不变。我手中的两块模块一个是32Mbit，一个是8Mbit。如果烧录到最后显示失败，建议更换其他flash大小的固件包和SPI MODE，多进行尝试烧录。
注意：如果点击start后，黑色框中显示case OK 后一直在输出…。可以不用在意，重新打开软件或者插拔一下模块即可。

固件烧录完成后，即可开始进行MCU代码的创建、移植和编写

创建机智云客户端

在创建和移植代码前，我们需要先确定机智云需要显示和控制的相关任务。比如项目需要控制一个LED灯亮灭，需要监控温湿度数据，那么我们就需要先创建一个能控制led灯和显示温湿度数据的页面
打开机智云官网->点击开发者中心并登录
点击创建产品

这里可以任意选择，我选择的是自定义方案

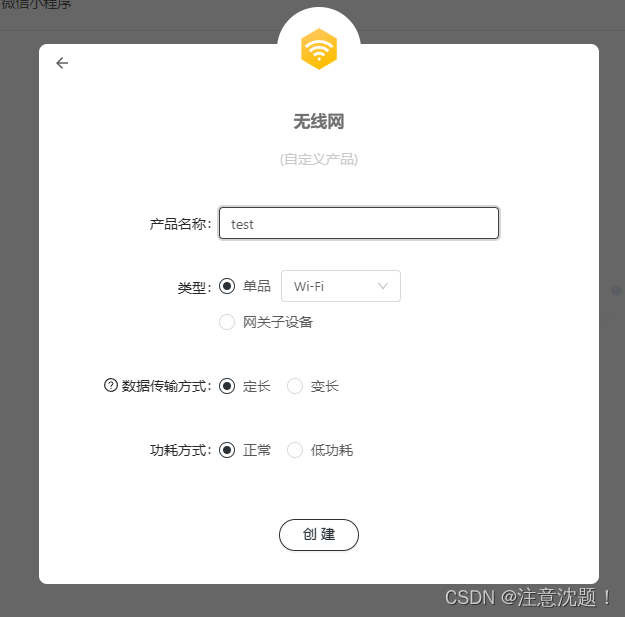

输入产品名称，数据传输方式选择定长，然后点击创建

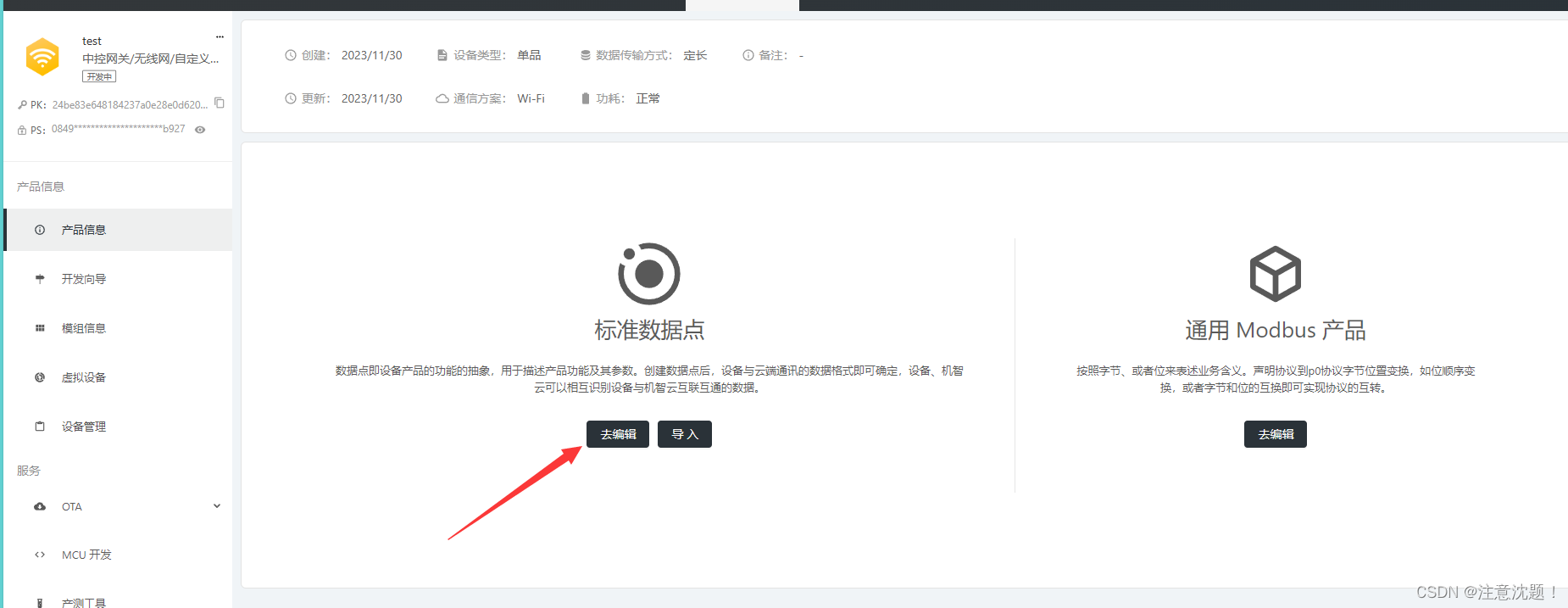

创建完成后，新建数据点，这里的数据点其实就是刚才说的需要在控制端显示的任务

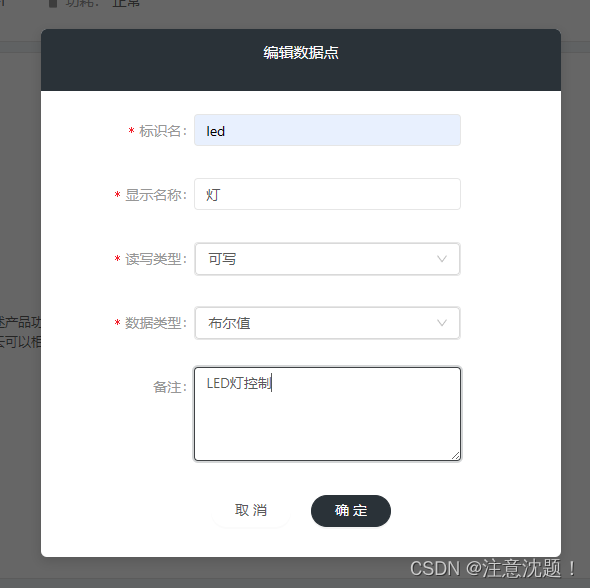

输入相应的信息，我们需要控制LED灯，所以读写类型选择可写，数据类型是指我们发送到MCU的值是什么类型，这里选择布尔型即可

再次点击新建数据点

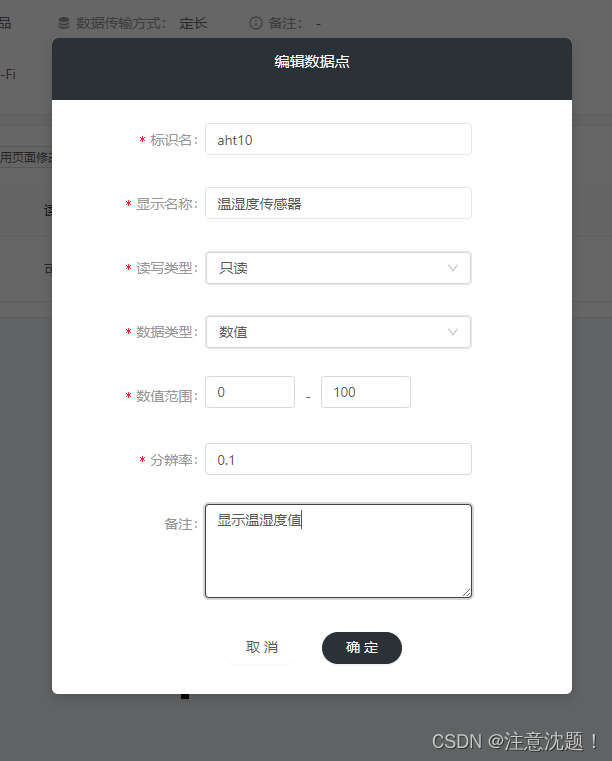

我们只需要读取温湿度传感器的值，所以读写类型选择只读，数据类型选择数值和数值范围，以及数值的分辨率

注意：该步骤的前提是项目已经开发完成，所需要的功能都已确定，否则后续任意更改，都需要重新移植代码
创建完成后，我们可以进行虚拟设备调试，查看控制端是否和我们想要的一致

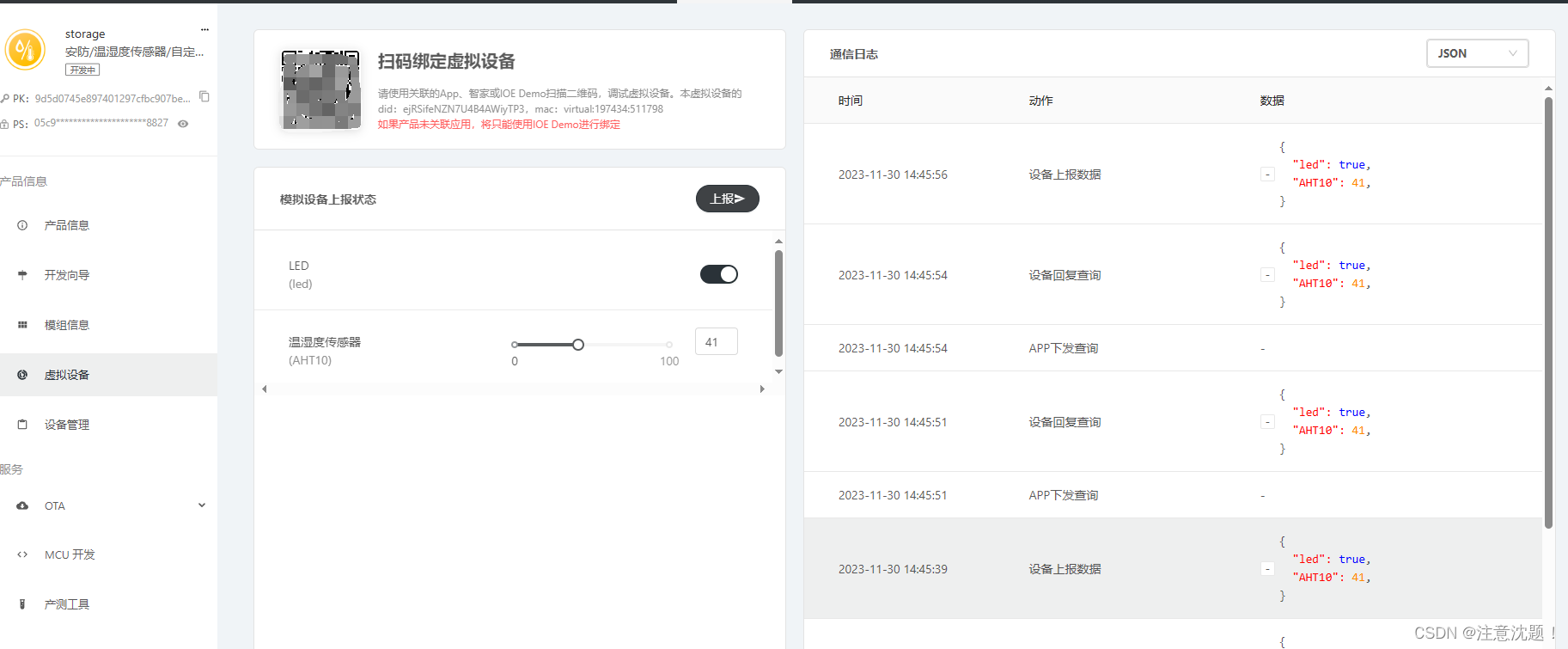

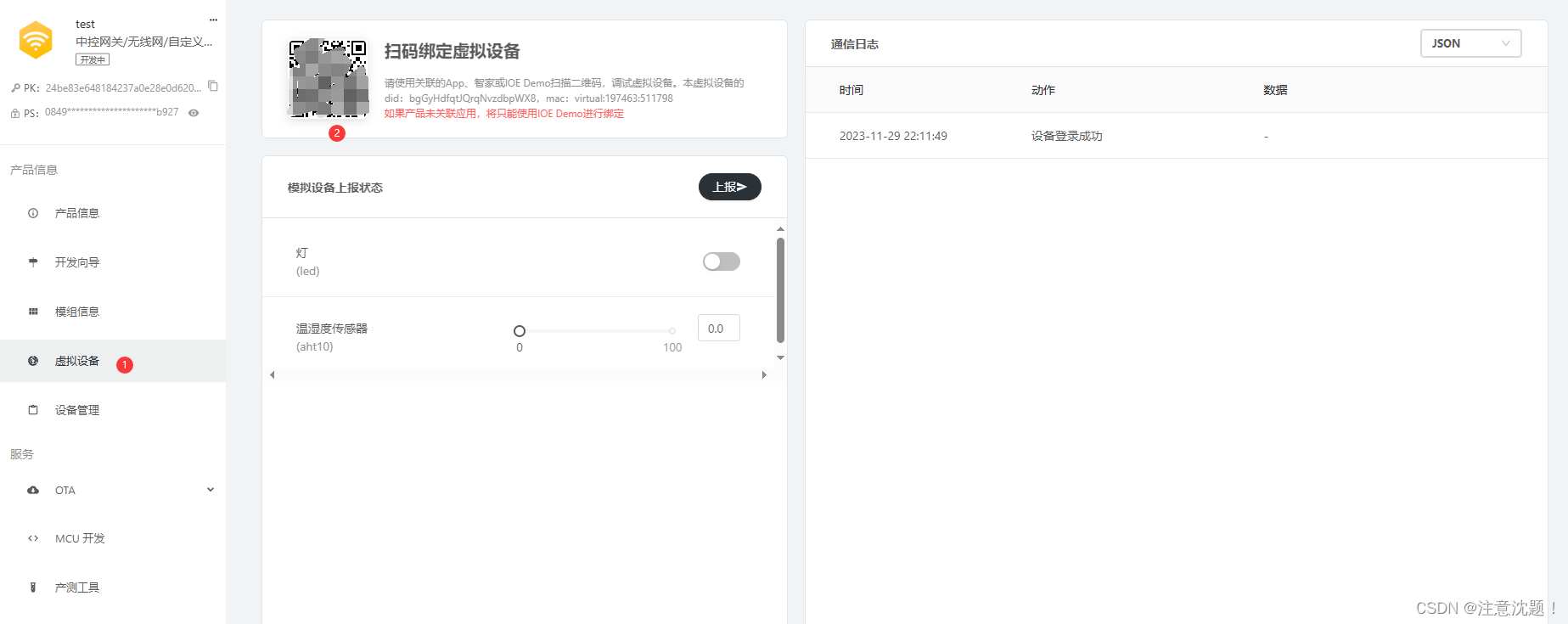

点击虚拟设备，下载机智云demo APP然后扫码即可关联上手机，我们可以通过手机app控制LED灯的开关，同时web端此时为一个虚拟设备，可以调整温湿度的值，在手机上进行查看

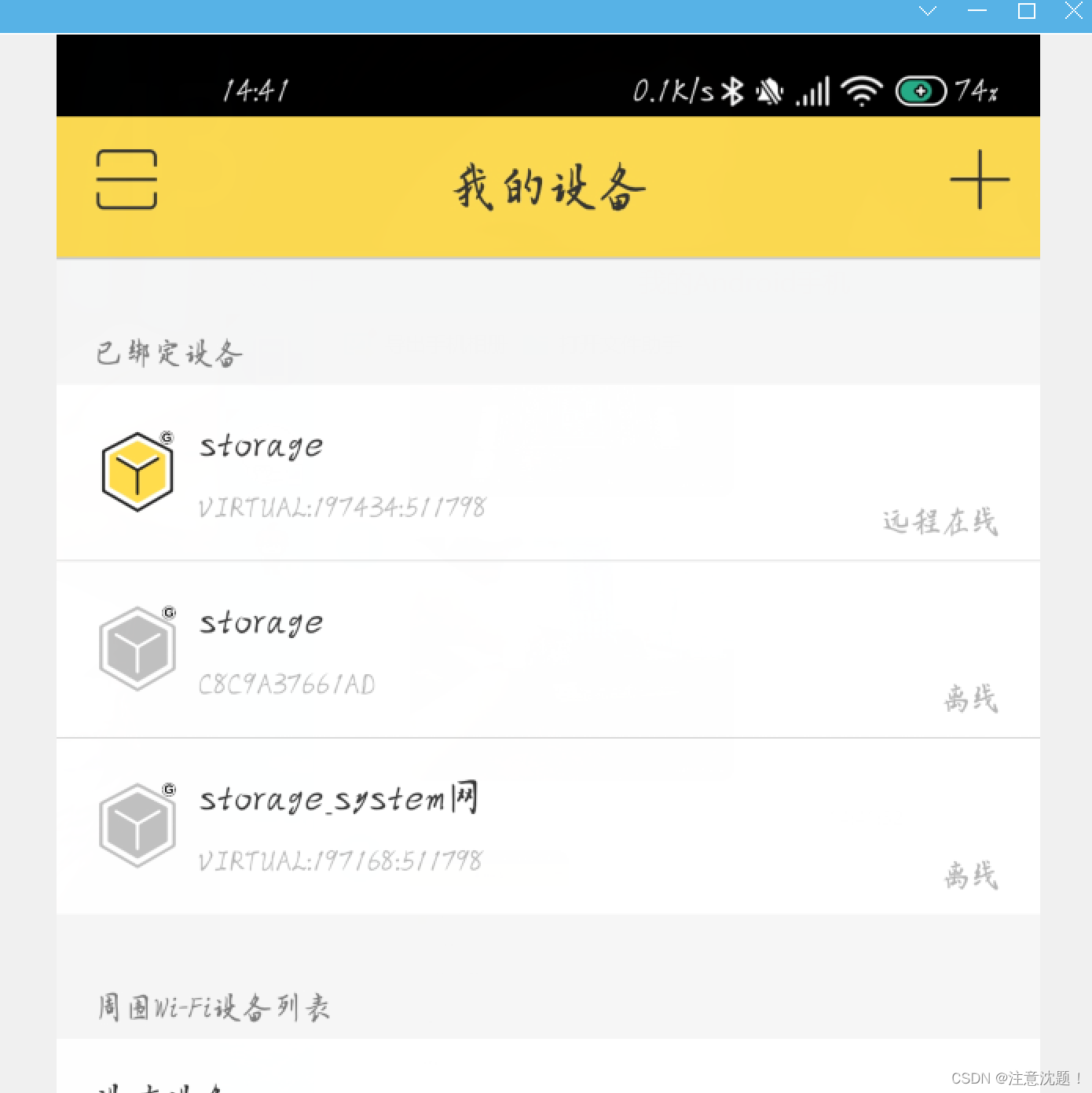

保持虚拟设备网页端，手机app扫码后即可看到有虚拟设备

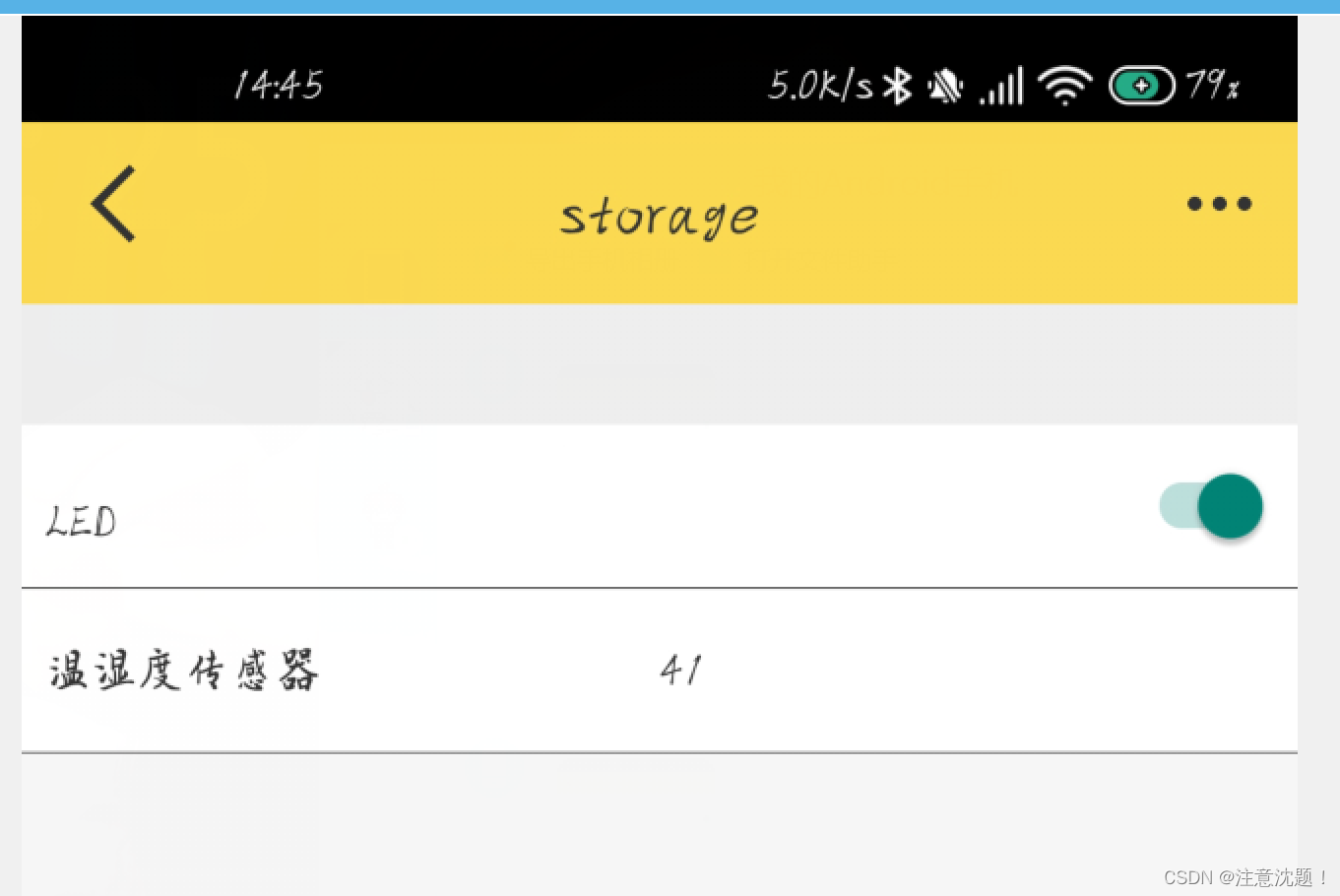

点击设备，然后控制LED开关，此时可以在网页端看到虚拟设备进行了响应
同时，在虚拟设备上控制温湿度传感器的值，也会发送到手机app端

注意：此时手机app端的该设备为网页端的虚拟设备，仅仅是作为调试UI使用。之后移植完成代码后，会与ESP8266连接，此时会出现一个新的设备信息来控制MCU

生成代码

确认无误后，即可生成MCU代码，移植代码后，即可通过手机app端与设备进行通信

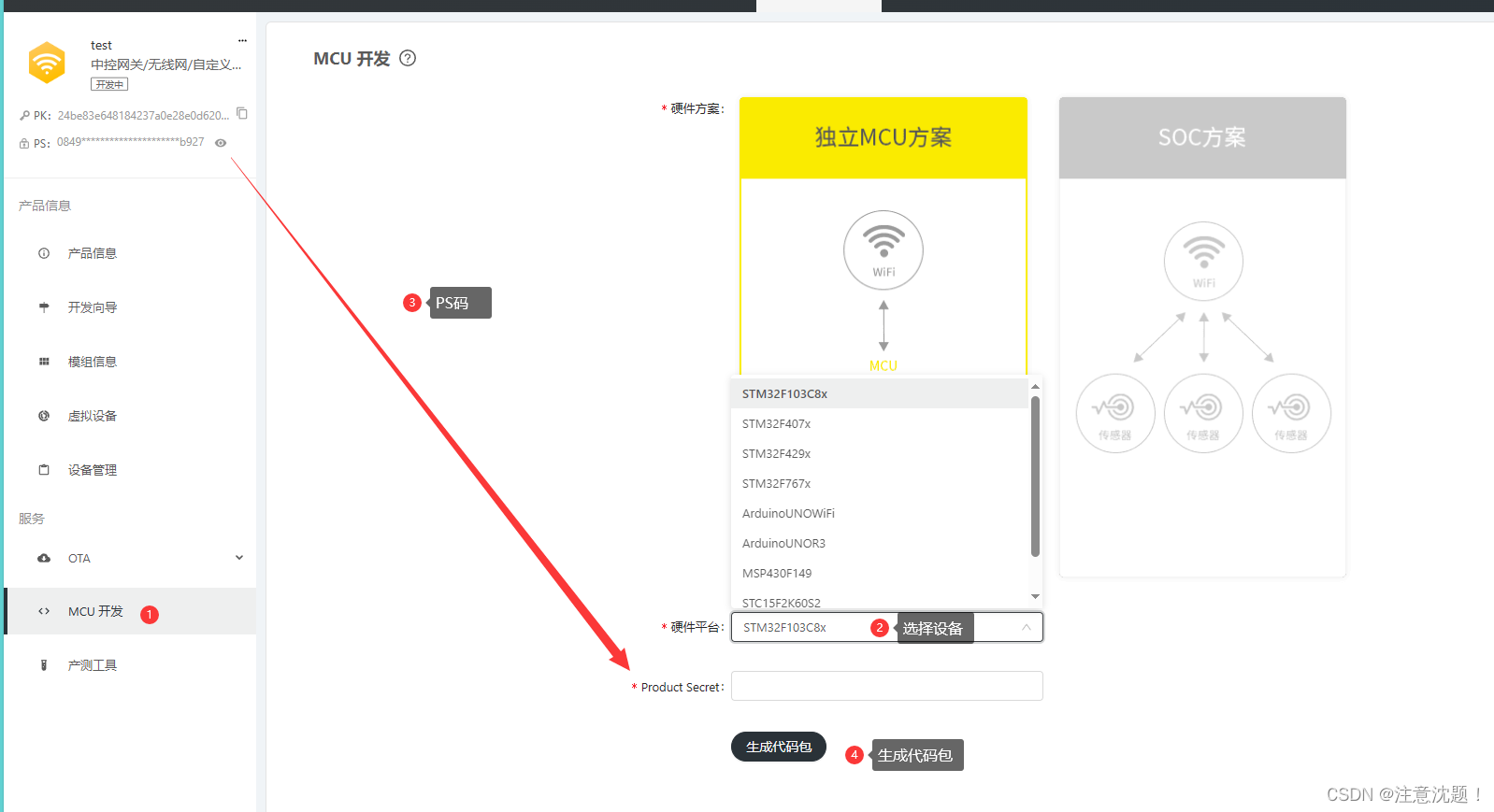

点击MCU开发，选择硬件平台。
首先，确认项目的开发方式是标准库还是HAL 库，如果是标准库，只能选择其他平台。我使用的是HAL库，同时也是F1x的板子，所以我选择F103C8。输入PS码后即可点击生成项目代码。
标准库的移植，网上已经有很多的教程了。此处我就只展示HAL库的代码移植。

生成后，将模版例程下载下来

代码移植

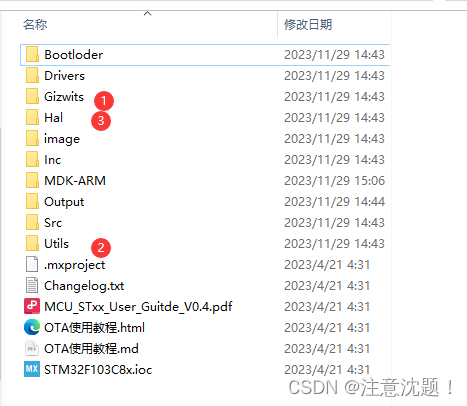

下载解压后，可以看到生成的代码就是一个基于cubemx的项目工程
如果你手上的板子正好是F103c8，那么可以选择将工程代码移植过来

如果要移植到其他型号的开发板，第一步，将模版工程文件夹中Gizwits、Utils、Hal三个文件夹拷贝到自己的项目工程中

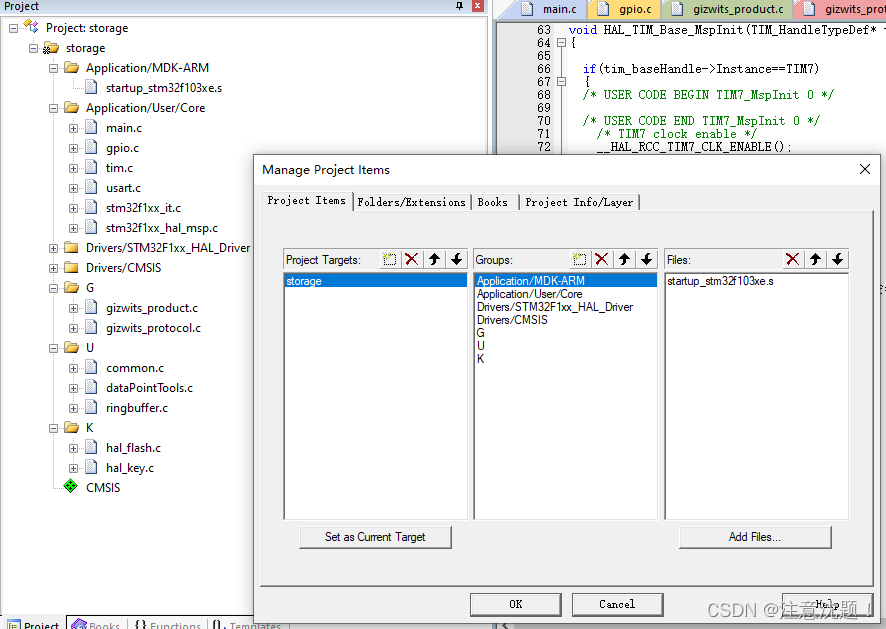

打开自己的keil项目工程，将三个文件夹中的文件添加进工程中去，HAL文件夹下只需要用到HAL_KEY.c，HAL_FLASH.c可以不添加，你也可以不用拷贝HAL文件夹，只拷贝HAL_KEY.c和HAL_KEY.h即可

添加好后，记得添加头文件路径，编译一下。
注意：机智云代码需要用到两个串口和一个定时器，串口至少需要一个。模版中USART1用于打印信息，USART2用于MCU与ESP8266通信，定时器TIM2进行1s的计时
如果不需要打印信息，USART1可以不用设置，不会影响到功能实现。USART2波特率必须设置为9600，并开启中断。定时器TIM2计时1s，并开启中断
这里的串口和定时器可以根据自己项目的实际资源情况进行更改，比如可以将USART2打印数据，USART3用与和ESP8266进行通信，定时器也可以选择TIM7进行1s的计时

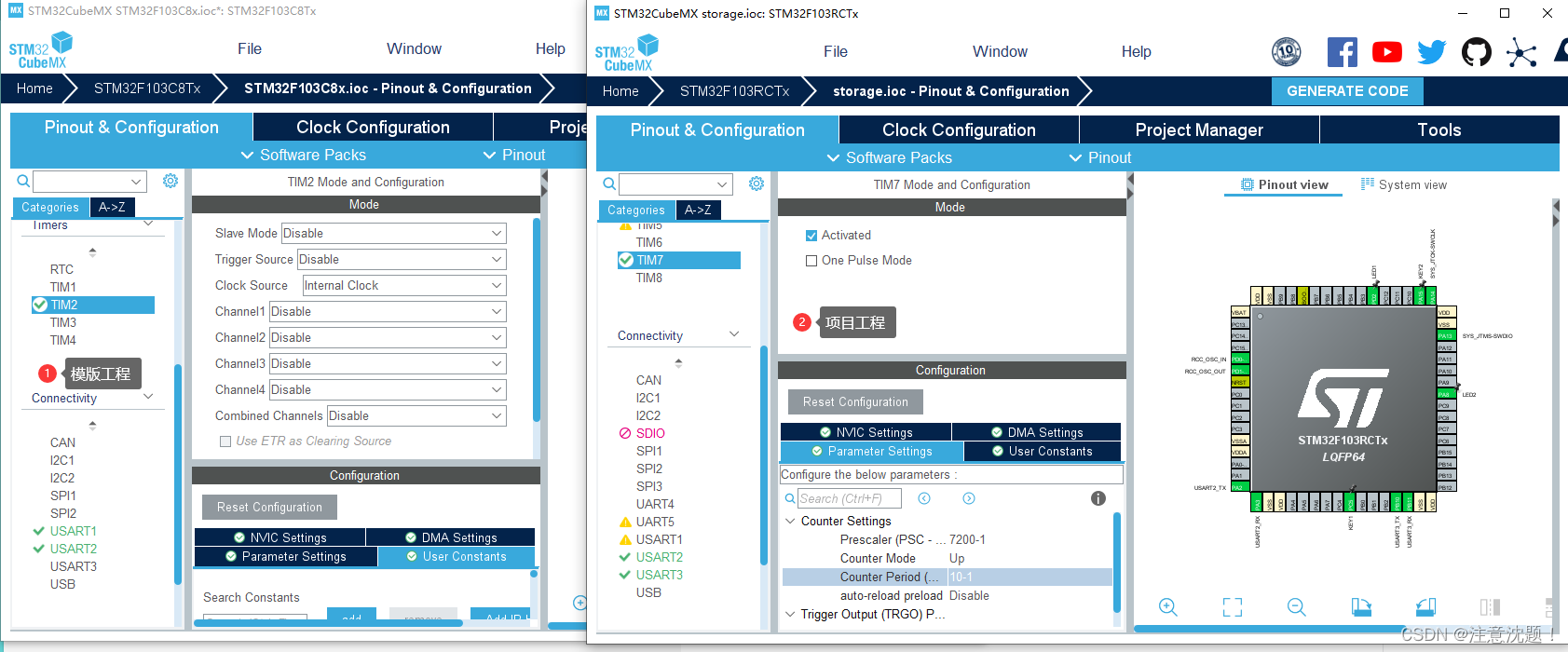

现在打开项目工程的CUBEMX，设置串口和定时器，这里可以同时将模版工程中的cubemx配置打开，对比着模版中串口和定时器的配置，对项目工程进行修改。

串口配置上面已经说得很清楚了，定时器的配置需要根据板子的频率，设置为1s计时即可。比如我的板子是72MHz，预分频系数为7200-1，计时周期为10-1。设置好后，记得打开定时器中断。

除了上面说到的两个串口和定时器，为了实际演示，我在这里还设置了两个LED灯和两个按键。
按键的作用是为了设置ESP8266的模式，这和前文中的HAL_KEY.c有关，个人建议还是需要配置两个按键，如果不需要按键的话，可以屏蔽掉代码中按键相关的部分，不会影响功能的运行。

修改串口和定时器

配置好后，点击生成代码，在keil里面编译一下

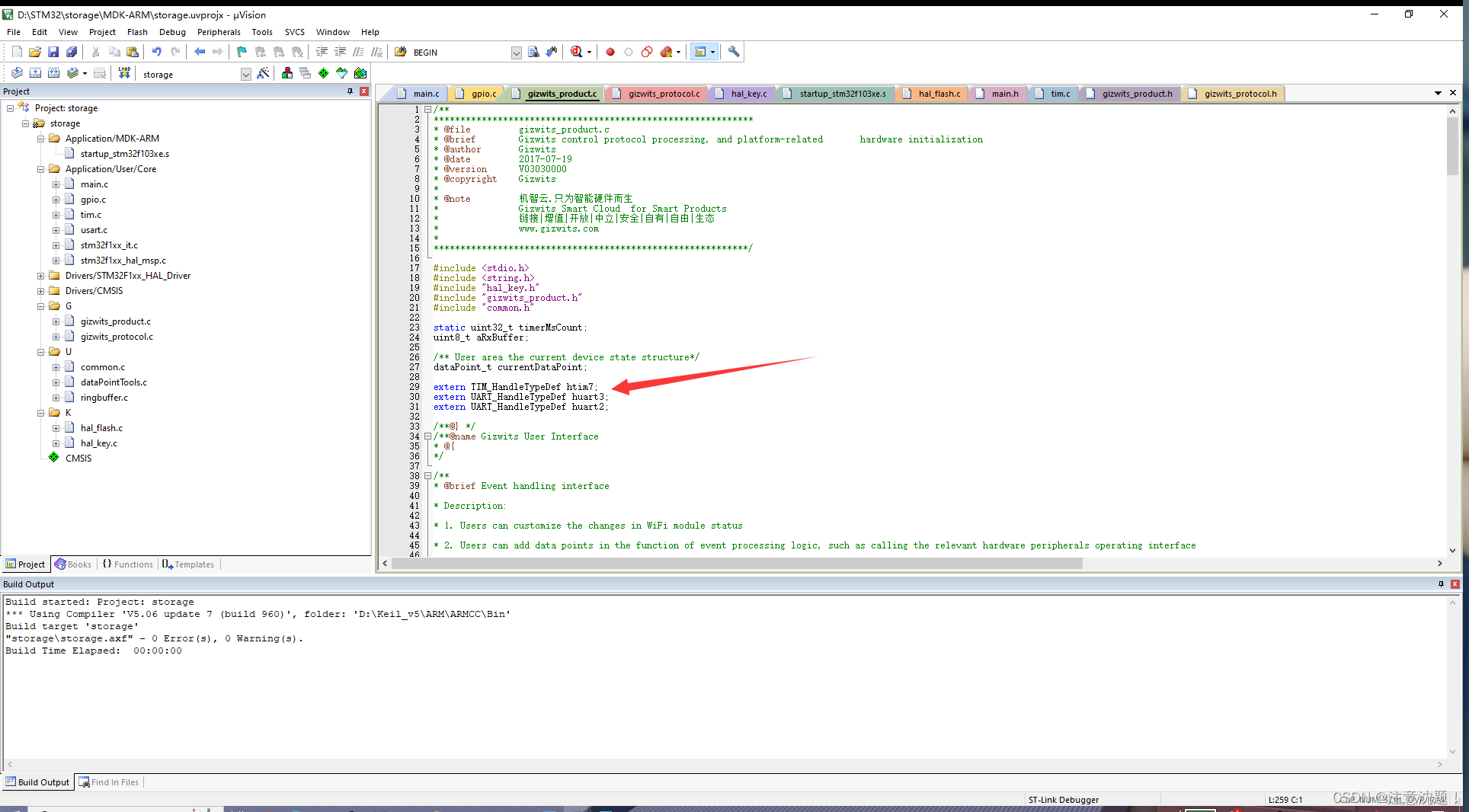

由于我更改了定时器和串口，我们从模版工程中拷贝过来的文件会显示报错。
找到报错的地方。具体更改的有USART1改为USART3 TIM2改为TIM7

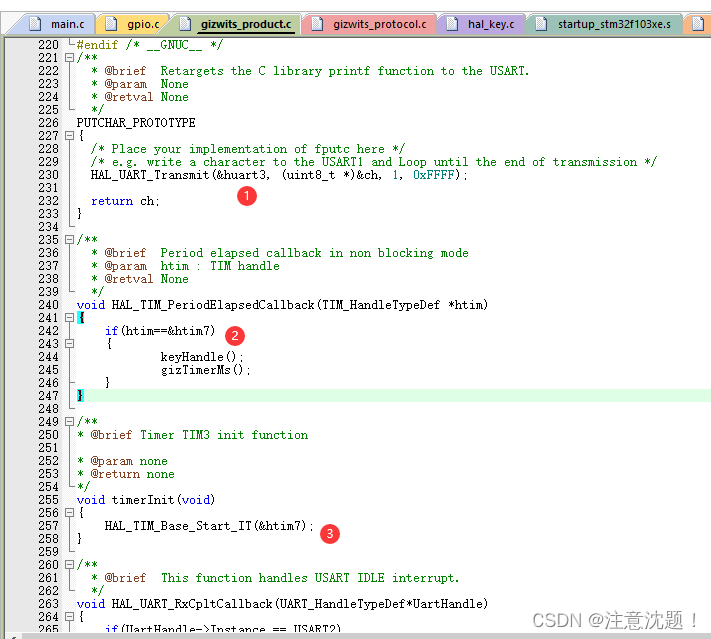

所以将gizwits_product.c中的TIM2改为TIM7 USART1改为USART3

初始化

修改好之后，我们要想正常使用，还需要在main函数中去初始化和调用相应的函数
打开模版工程，查看main.c中的代码。

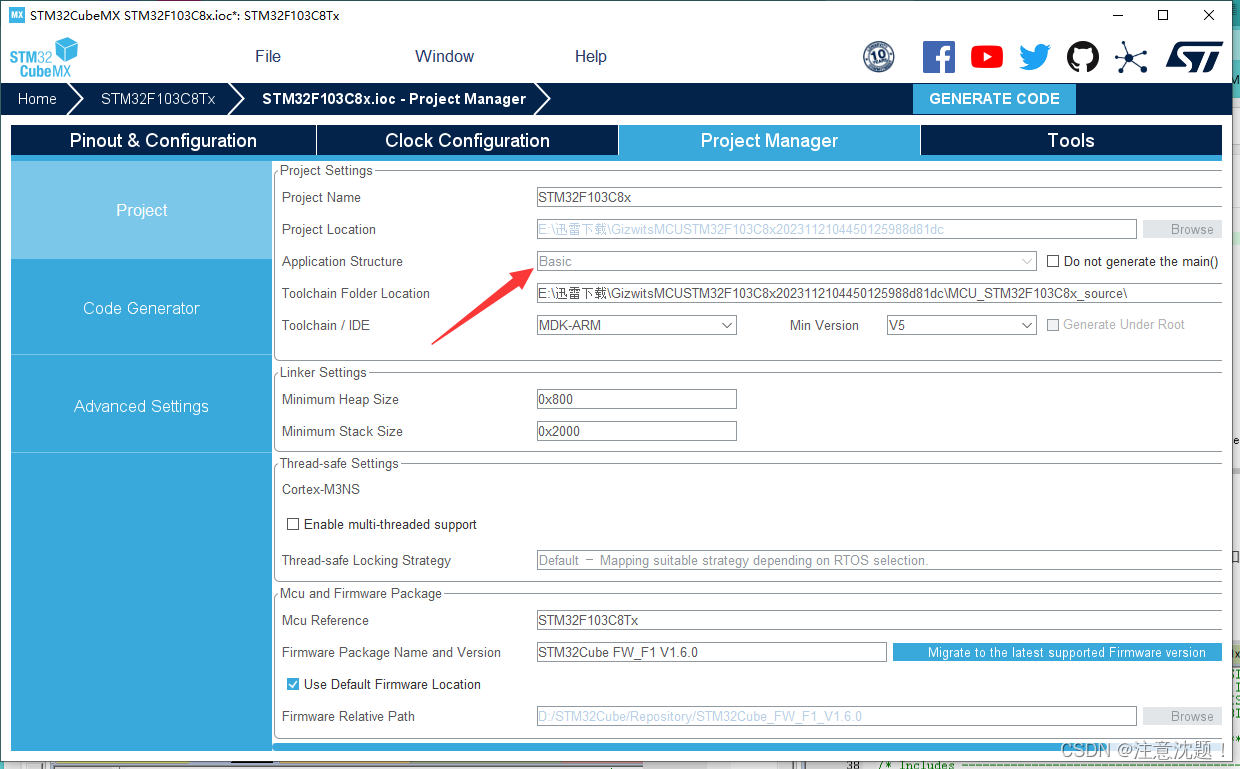

机智云生成的项目模版是basic的，外设文件不会单独生成.c和.h文件
所以模版中main.c里面有一些声明和外设初始化，我的工程一般都是advanced，所以模版中有些东西不必添加到自己项目里

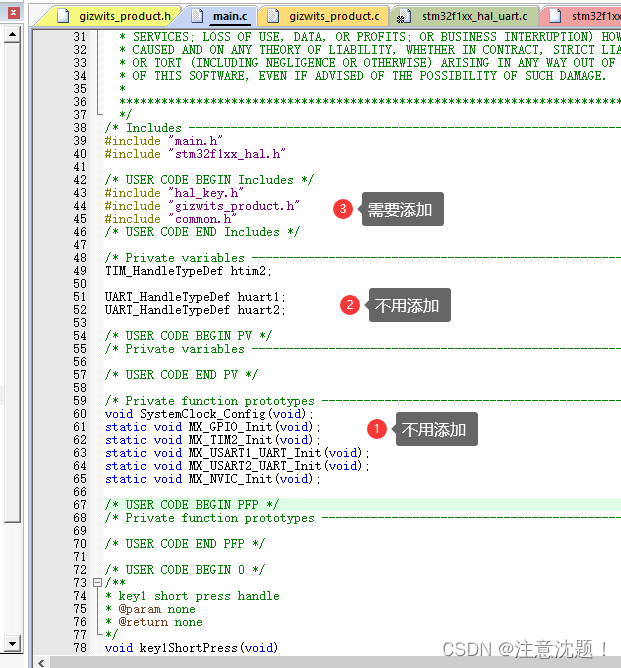

需要将下图中标志的部分添加到自己项目的main.c中，比如头文件
同时一些函数声明变量声明不必添加

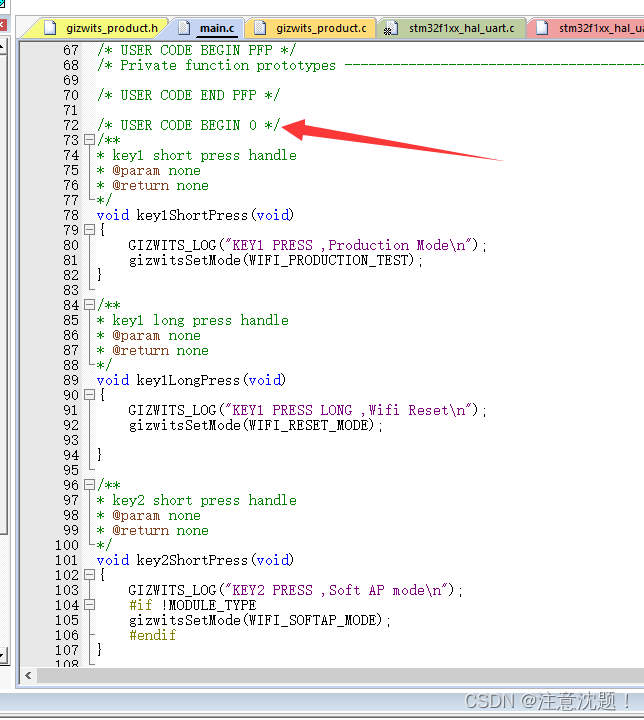

添加完头文件后，往下翻可以看到/* USER CODE BEGIN 0 /到/ USER CODE END 0 /之间有按键KEY的相关初始化代码，将这部分复制到自己的项目工程中去。如果你不使用按键，可以不必添加

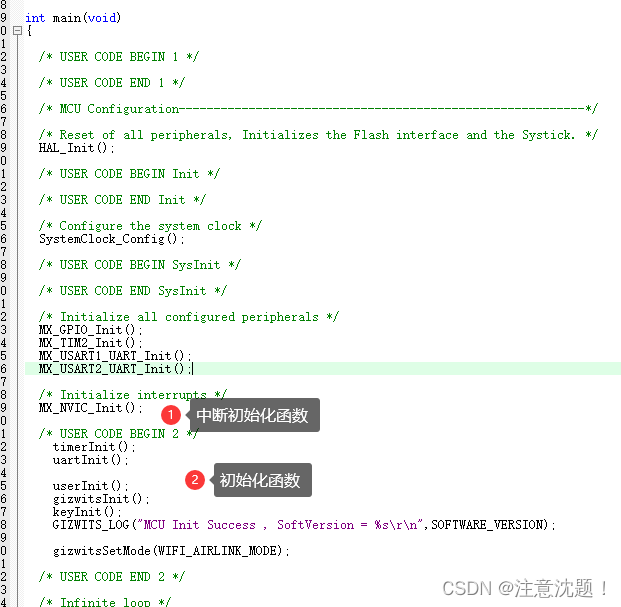

再往下看就是main函数内的内容，将中断初始化函数和机智云代码的初始化函数添加到自己工程的main函数中

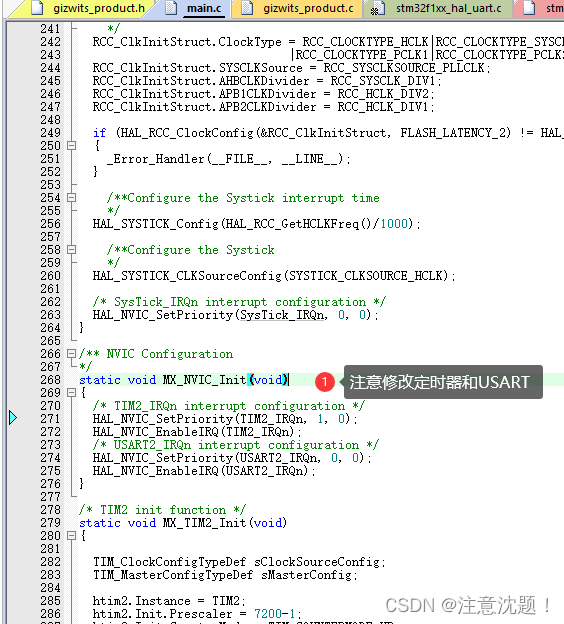

这里的中断初始化函数MX_NVIC_Init();在模版工程main函数的下方可以找到，找到之后可以放在按键初始化函数的下面也就是/ USER CODE BEGIN 0 /到/ USER CODE END 0 */之间

gizwitsSetMode(WIFI_AIRLINK_MODE);函数用于在上电时将esp8266设置为AIRLINK模式，此处建议屏蔽掉，不然每次单片机复位时，需要重新配网。
屏蔽掉后，可以使用按键进入为airlink模式

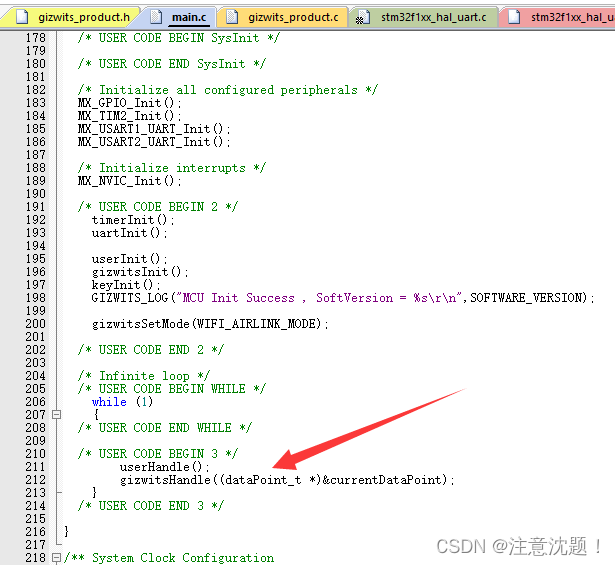

初始化完毕之后，还需要在while循环中调用两个函数
这两个函数用于发送和接受消息

自定义数据传输

到此，整个工程代码已经移植完毕，但是现在的代码只是一个框架，我们还没有去写接收处理函数和发送函数
其实这两个函数，在上面的代码中已经完成，我们只需要在相关的代码中填写上我们需要传输的数据即可

打开gizwits_product.c 找到gizwitsEventProcess函数，在里面可以看到我们编写的LED任务，根据提示，写上LED灯的控制代码

gizwitsEventProcess函数就是用来作为接收数据并处理的函数，我们在制作客户端时，只添加了LED这个控制任务，所以这里只有这一个任务。如果想要添加任务，则需要重新生成模版代码，并重新移植。所以代码移植的前提一定是项目已经完成。

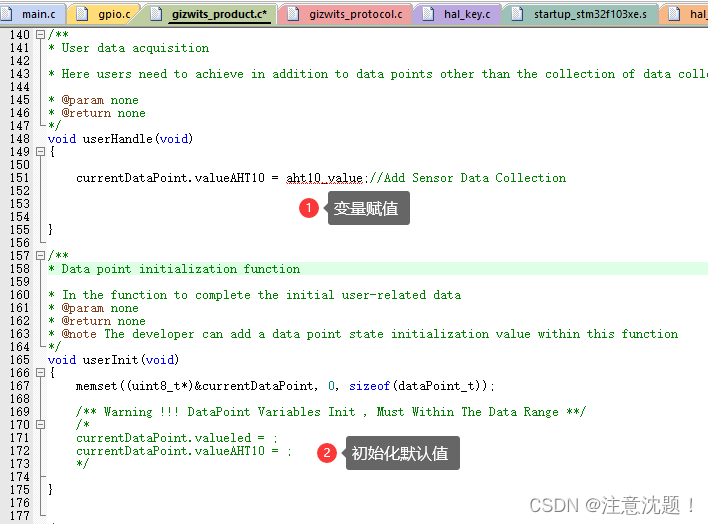

再往下翻可以看到userHandle函数，这里就是我们要发送的数据，比如我要发送aht10监测的值，将变量赋值进去即可
下方userInit用于设置初始值

实际展示

代码移植到此结束，接下来就是连接好硬件，打开串口调试助手SSCOM查看是否成功
打开串口调试助手，复位mcu时，会看到固件的软件版本信息，这一步显示成功，说明串口打印没有问题，然后会每隔1s打印一包数据，这一步成功说明mcu与esp8266通信没有问题
长按KEY2，进入airlink模式，此时进行手机配网操作

机智云配网操作

配网成功后，手机app端会出现一个局域网在线的设备，且串口调试助手上会出现RSSI的字样，如果配置成功，那么后面的数字不为0，为0说明配网失败
注意：这里要多试几次，不要气馁，我也不是每次都能配网成功

效果

机智云实际演示

总结

遇到的问题

• 将代码添加进工程之后，代码跑不起来，进调试模式查看代码启动后会死在BEAB BKPT 0xAB这里，其原因是因为代码中将printf函数重定义到USART上了。

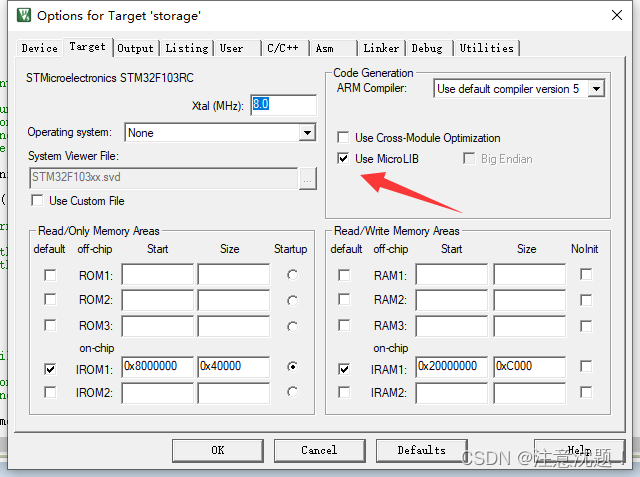

  解决方法为勾选上MicroLIB

• 不要忘记在main,c中编写和调用中断初始化函数
• 配网时，只能选择2.4G频段的WiFi网络

整个代码移植完成后，难度并不大，需要注意的地方一个是固件烧录，如果烧录不成功就多烧录几次。然后移植代码后要记得勾选MicroLIB，否则程序跑不起来。再一个就是main函数中要进行中断初始化。

修改后的工程地址
https://download.csdn.net/download/qq_51967985/88583852?spm=1001.2014.3001.5503
