【AD21】Gerber文件的输出

Gerber文件是对接生产的文件，该文件包含了PCB的所有层的信息，如铜层、焊盘、丝印层、阻焊层等。板厂使用这些文件来准备生产工艺。虽然可以将PCB发给板厂去打板，但是对于公司而言，直接发PCB会有泄密风险，Gerber文件会相对安全些。而且对于不同版本的AD软件，PCB源文件之间会不相互兼容。所以建议将Gerber文件发给板厂。

在PCB源文件页面，菜单栏中点击文件->制造输出->Gerber Files。

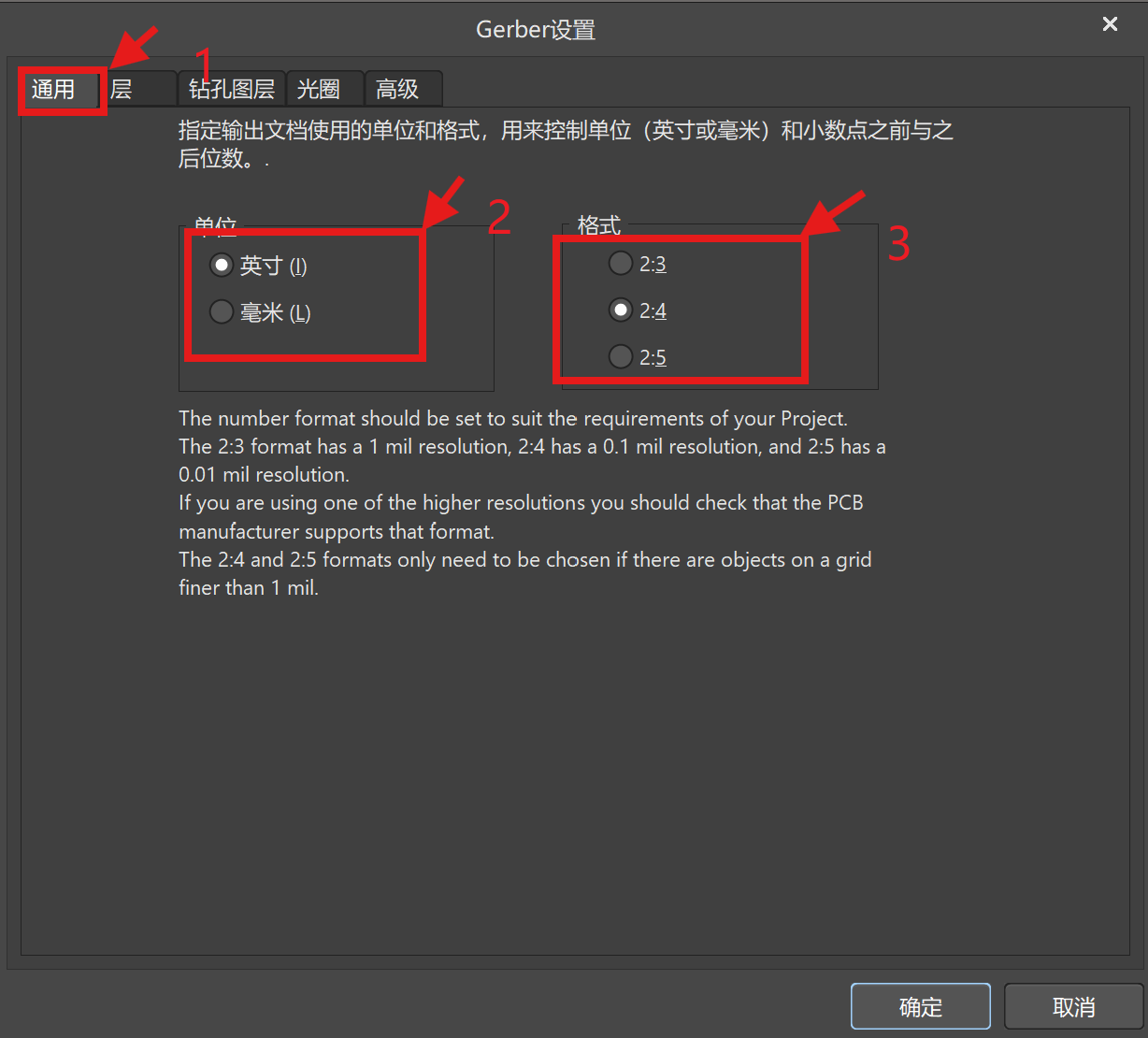

通用设置中，单位选择英寸，格式选择2：4。（2：4指作为mil单位，精度为小数点后一位）。

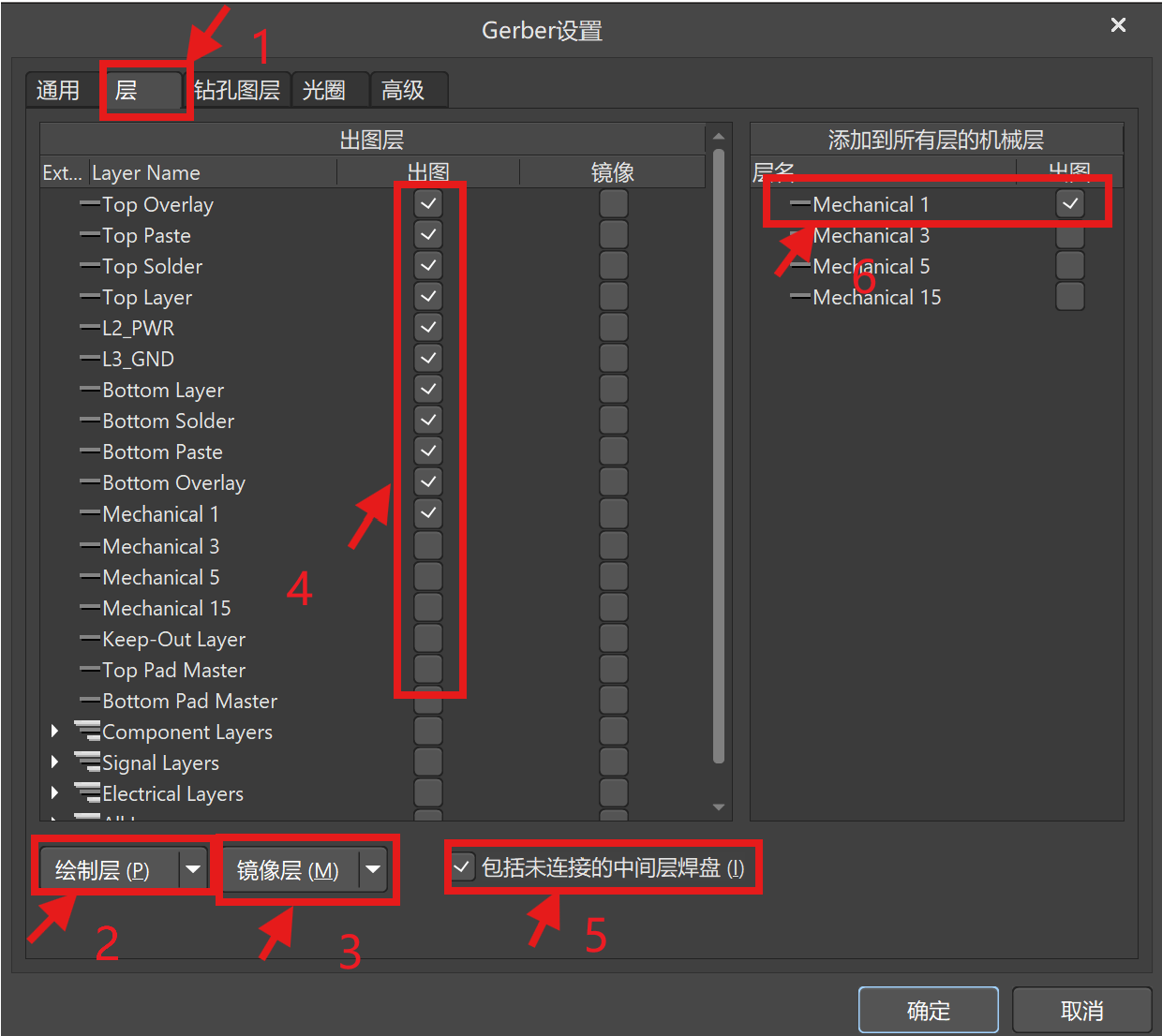

层设置中，绘制层->选择使用的，镜像层->全部去掉，取消勾选顶底焊盘层、禁止布线层和除机械一层以外的机械层。只需要保留线路层、丝印层、钢网层、阻焊层和板框层。再勾选包括未连接的中间层焊盘，右侧层名勾选机械一层。

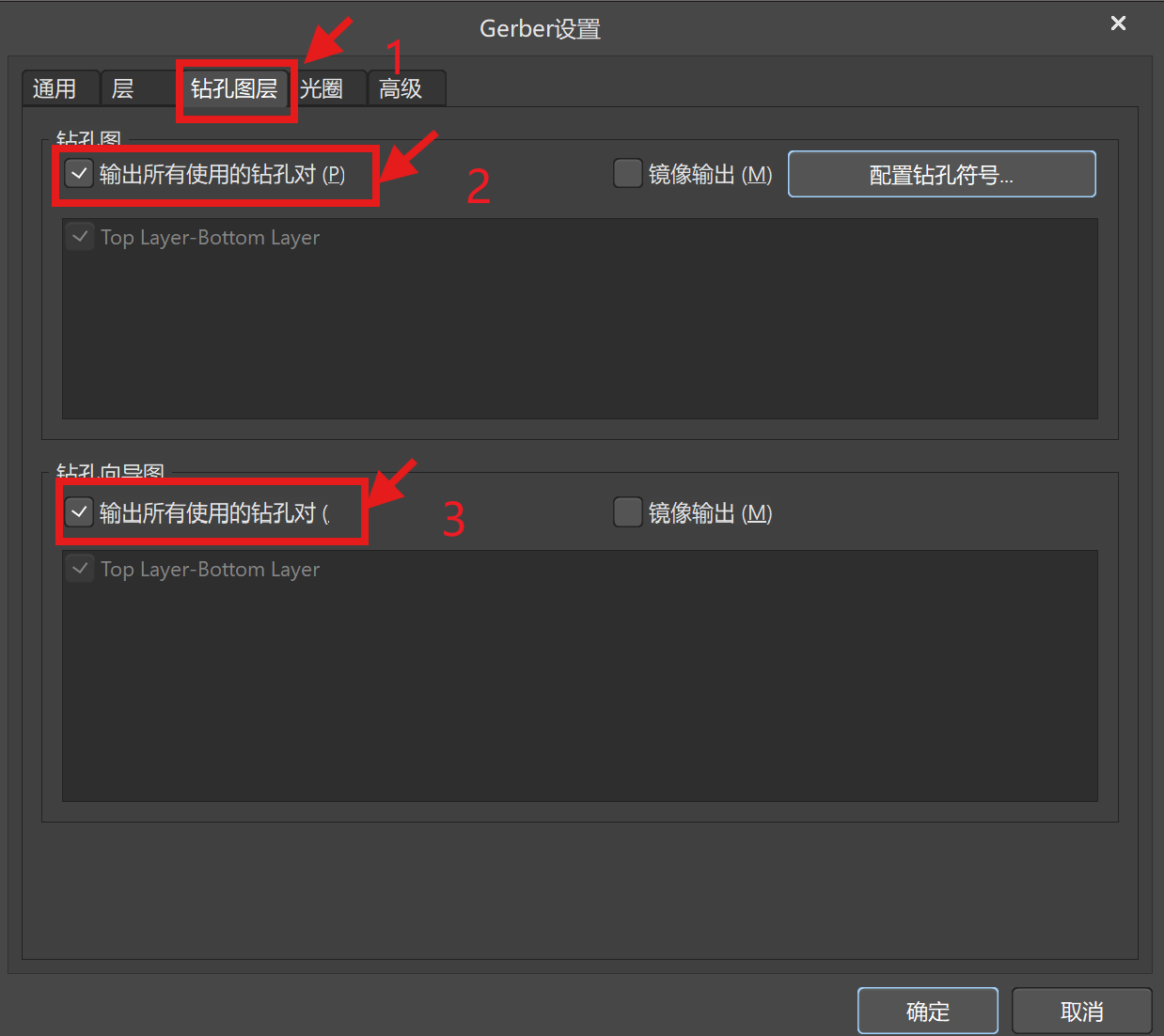

钻孔图层设置中，勾选输出所有选择使用的钻孔对。

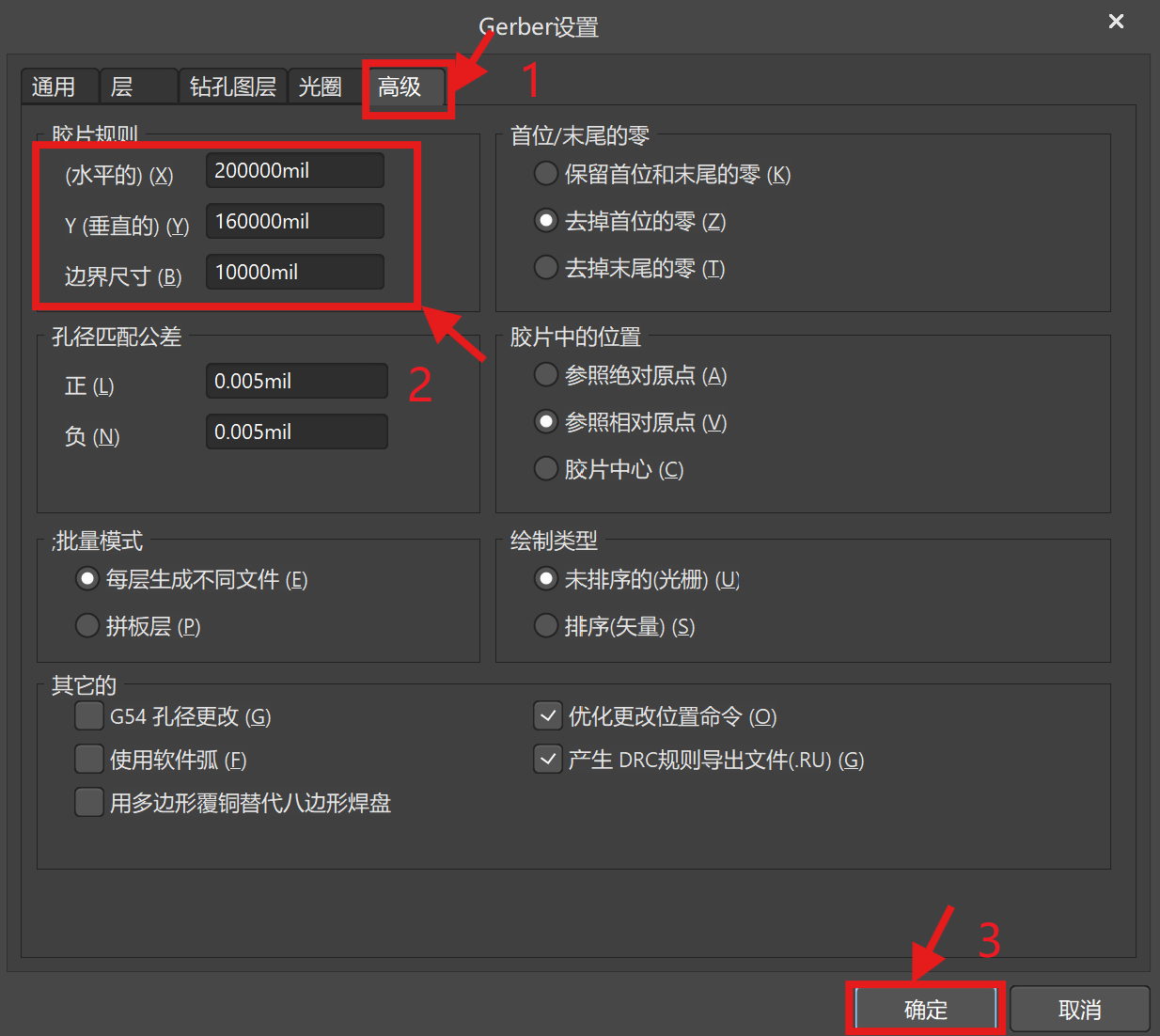

光圈设置默认即可，高级设置中，胶片规则尺寸都扩大10倍，保证内容全部包含进去。其它都默认。点击确定。

打开文件夹Project Outputs for XXXXXX即可看到Gerber文件。
