STM32f103入门（12）USART串口信息发送+接收

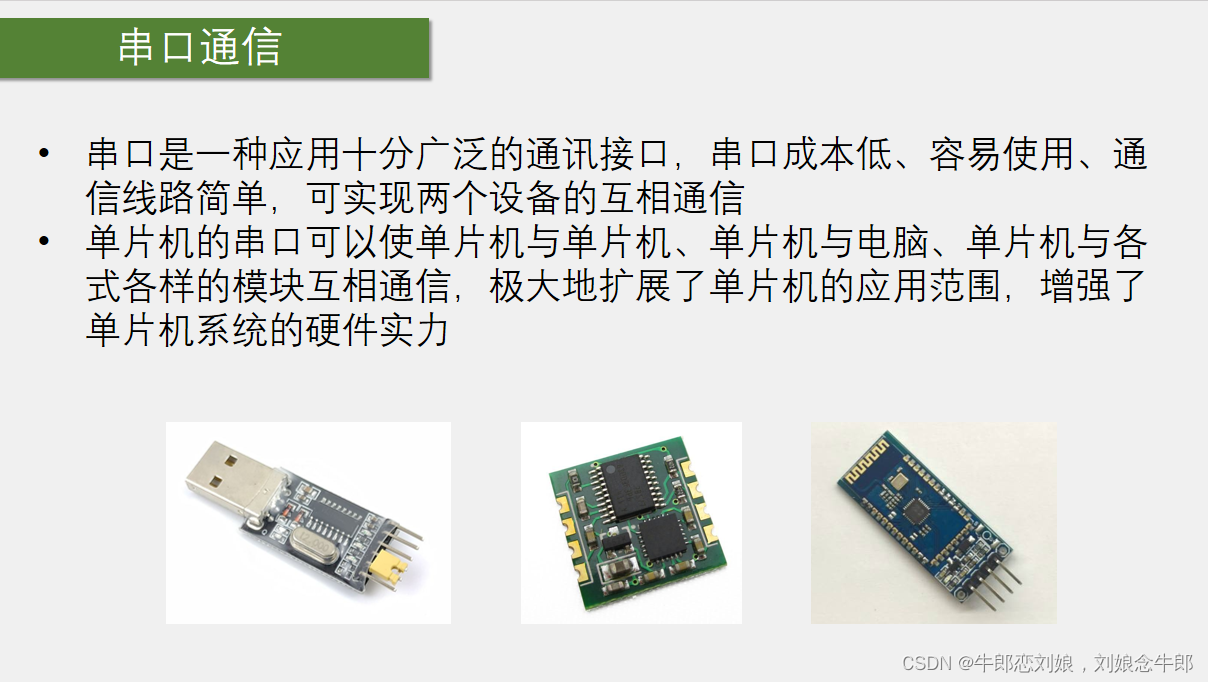

介绍

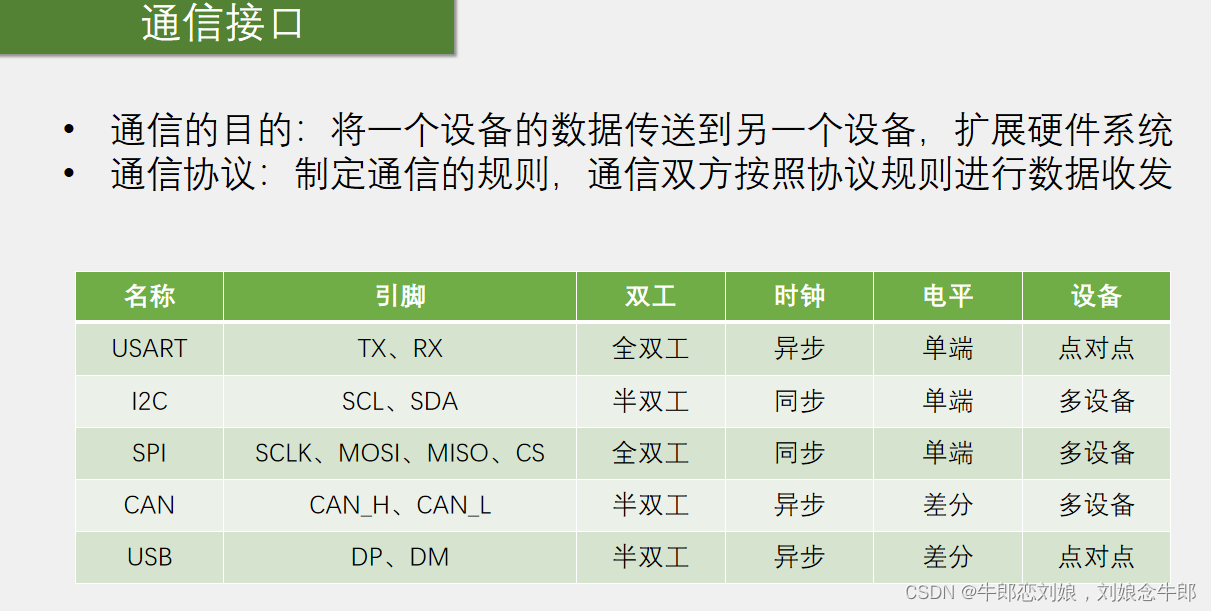

电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种：

TTL电平：+3.3V或+5V表示1，0V表示0
RS232电平：-3_{-15V表示1，+3}+15V表示0
RS485电平：两线压差+2_{+6V表示1，-2}-6V表示0（差分信号）

串口参数
波特率：串口通信的速率
起始位：标志一个数据帧的开始，固定为低电平
数据位：数据帧的有效载荷，1为高电平，0为低电平，低位先行
校验位：用于数据验证，根据数据位计算得来
停止位：用于数据帧间隔，固定为高电平

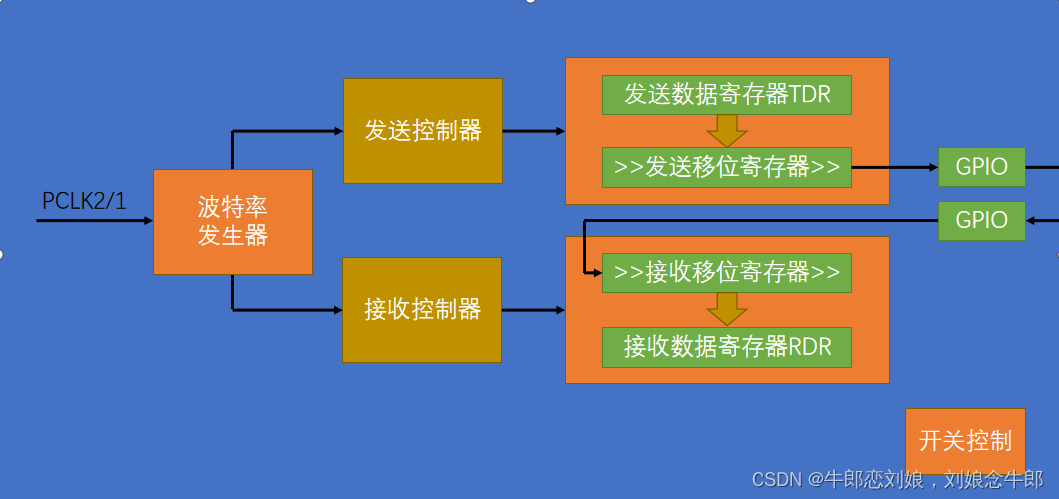

USART（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步收发器
USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里
自带波特率发生器，最高达4.5Mbits/s
可配置数据位长度（8/9）、停止位长度（0.5/1/1.5/2）
可选校验位（无校验/奇校验/偶校验）
支持同步模式、硬件流控制、DMA、智能卡、IrDA、LIN
STM32F103C8T6 USART资源： USART1、 USART2、 USART3

串口发送

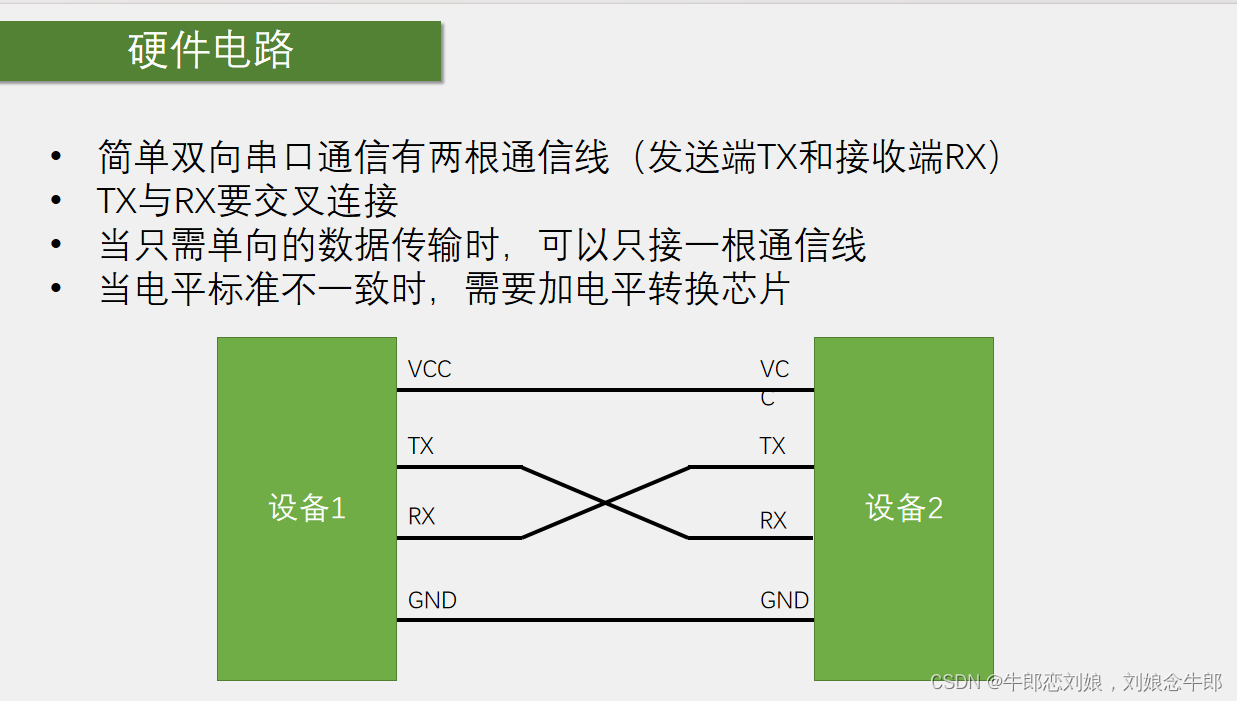

使用工具

USB TO TTL

初始化

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE); //初始化USART外设
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);  //由于USART外设在GPIOA 所以初始化GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  // TX 输出设置为复用推挽输出  这里只用到了发送
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

///usart初始化
	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;  // 波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx; //需要发送还是接收  都可以选择
	USART_InitStructure.USART_Parity = USART_Parity_No;  //校验位  不选择
	USART_InitStructure.USART_StopBits = USART_StopBits_1;  //停止位 1
	USART_InitStructure.USART_WordLength = USART_WordLength_8b; //不需要校验 所以字长选择8
	USART_Init(USART1, &USART_InitStructure);

//开启usart
	USART_Cmd(USART1, ENABLE);

发送数据

void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);  //发送数据byte 到 USARTDR   然后再发送给移位寄存器 最后一位一位的移出TX引脚
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);  //等待传送到移位寄存器
	//不需要清零  在send data时自清零
}

重定向printf 使得printf输出到串口

int fputc(int ch, FILE *f)  //由于 fputc是printf的底层 所以修改foutc函数
{
	Serial_SendByte(ch);
	return ch;
}

发送数组跟字符串

void Serial_SendArray(uint8_t *Array, uint16_t Length)  //
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]);
	}
}

void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)
	{
		Serial_SendByte(String[i]);
	}
}

接收数据

初始化输入RX

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);


接收

	while (1)
	{
		if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
	{
			RxData = USART_ReceiveData(USART1);
			OLED_ShowHexNum(2, 1, RxData,2);
	}
}
