静态数码管——FPGA

文章介绍了数码管的基础知识,包括共阴极和共阳极的概念及其真值表,并详细讲解了如何使用FPGA设计静态数码管显示系统,通过seg_led_static和time_count模块实现六位数码管每隔0.5s轮流显示0~F的功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


前言

环境:
1、Quartus18.0
2、vscode
3、板子型号:EP4CE6F17C8
要求:
六位数码管全选,每间隔0.5s轮流显示0~F。
静态与动态数码管:
静态数码管
在静态显示中,只考虑段选信号。在不同的时刻,各个位选信号保持不变,并根据真值表,选择要显示的数字或者字母。
动态数码管
在动态显示中,需要将位选信号考虑进来。在不同的时刻,各个位的位选信号随时改变,并根据真值表,选择显示不同的数字或者字母。


一、数码管

数码管是一种现代常用的数码显示器件,具有发光显示清晰、响应速度快、功耗低、体积小、寿命长、易于控制等诸多优点,在数显仪器仪表、数字控制设备等方面得到广泛应用。

1、数码管简介

数码管也称半导体数码管,它是将若干发光二极管按一定图形排列并封装在一起的一种数码显示器件。常见的数码管如下图所示为八段数码管:

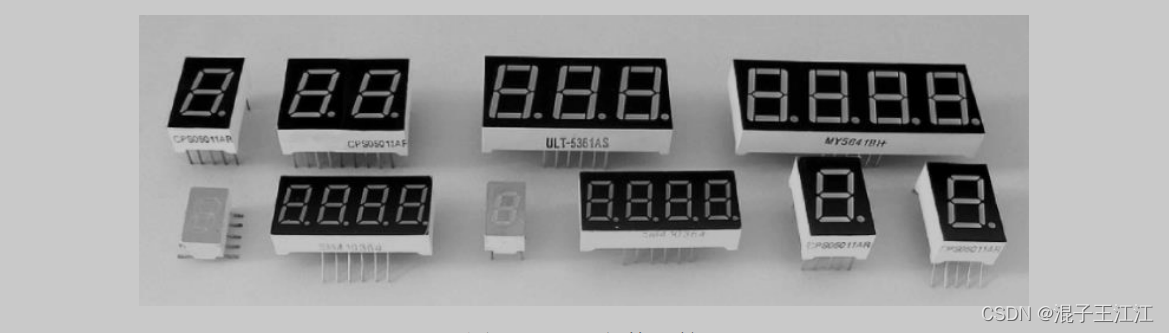

  • 常见的数码管:
    在这里插入图片描述
  • 其它:

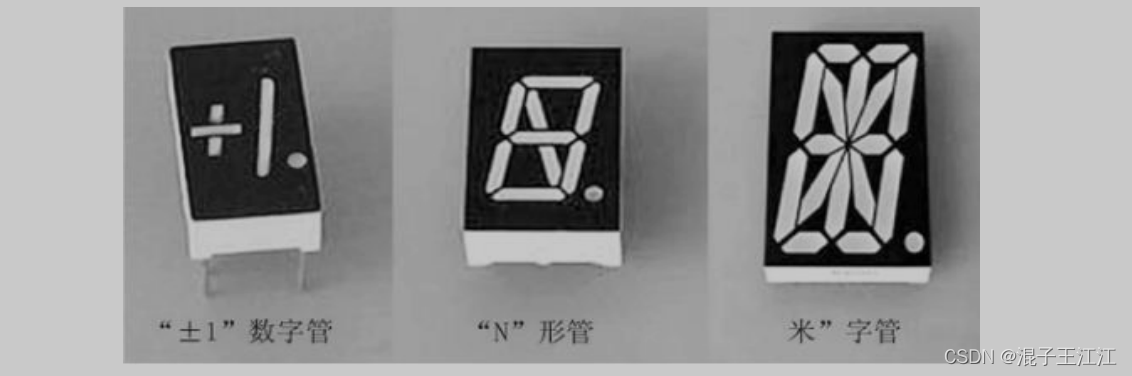

除了常用的八段数码管之外,较常见的还有“±1”数字管、“N”形管、“米”字管以及工业科研领域使用的 14 段管、16 段管、24 段管等。

在这里插入图片描述

不管是什么形式的数码管,其显示原理都是点亮内部的发光二极管来发光。

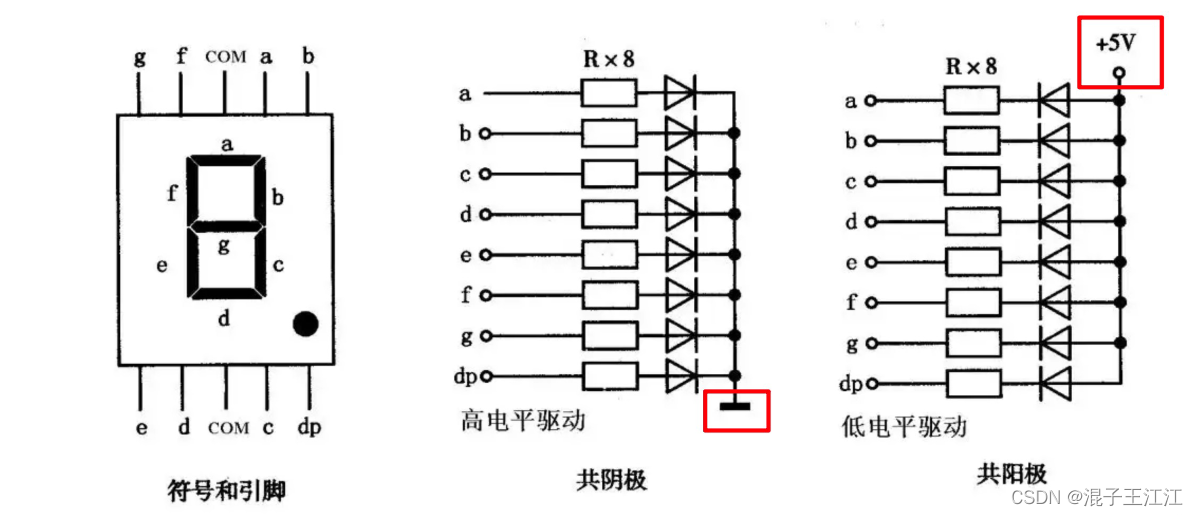

2、共阴极数码管or共阳极数码管

共阴极:公共端为阴极,加阳极数码管点亮。即当真值为1时,数码管点亮;真值为0时,数码管不亮。
共阳极:公共端为阳极,加阴极数码管点亮。即当真值为0时,数码管点亮;真值为1时,数码管不亮。
所以在使用到数码管时,我们需要去判断板子的数码管是共阴极还是共阳极。

在这里插入图片描述

3、共阴极与共阳极的真值表

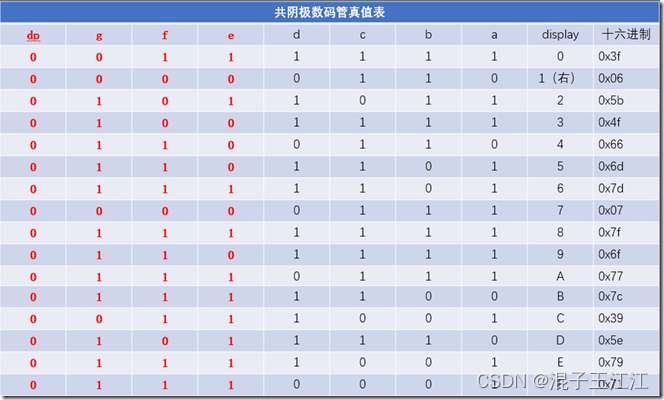

共阴极真值表:
在这里插入图片描述

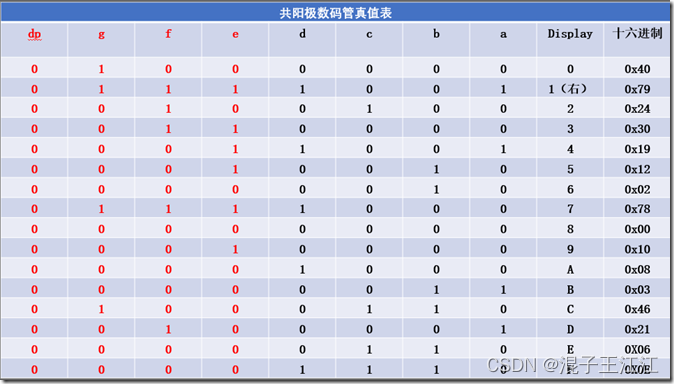

共阳极真值表:
在这里插入图片描述

二、系统设计

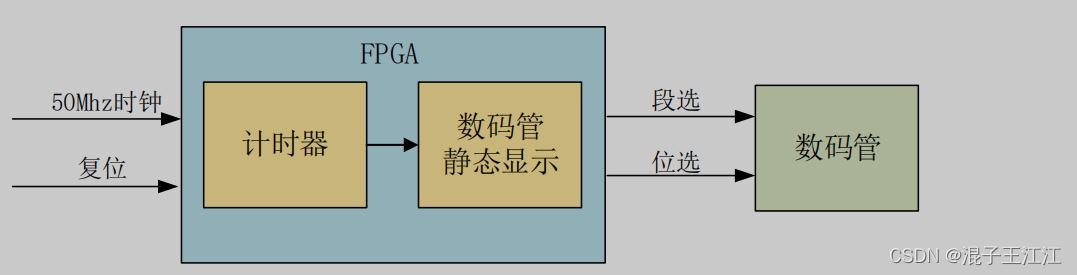

1、模块框图

在这里插入图片描述

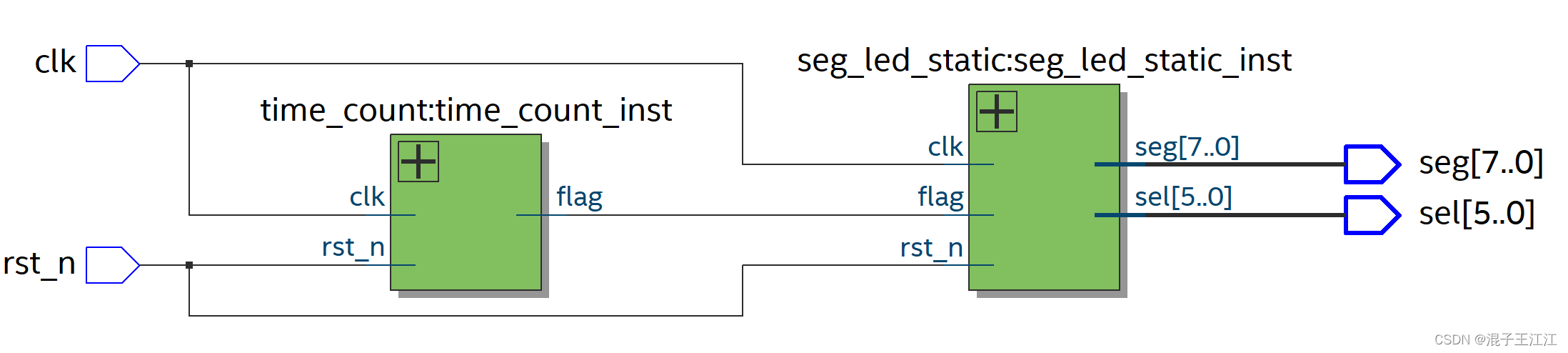

2、RTL视图

在这里插入图片描述

三、源码

1、seg_led_static模块

module seg_led_static(
    input               clk,
    input               rst_n,
    input               flag,

    output reg [5:0]    sel,
    output reg [7:0]    seg
);

reg [
