计算机网络

1.简介

本计算机网络实验教程由验证性、Wireshark 和 Cisco Packet Tracer 实验等三个部分组成。

2.验证性实验

本部分共有 8 个实验，实验 1～7 使用 Cmder 在命令行窗口完成，实验 8 使用浏览器完成。

1. ipconfig

✍ ipconfig 是微软操作系统的计算机上用来控制网络连接的一个命令行工具。它的主要用来显示当前网络连接的配置信息（/all 参数）。

1.1 实作一

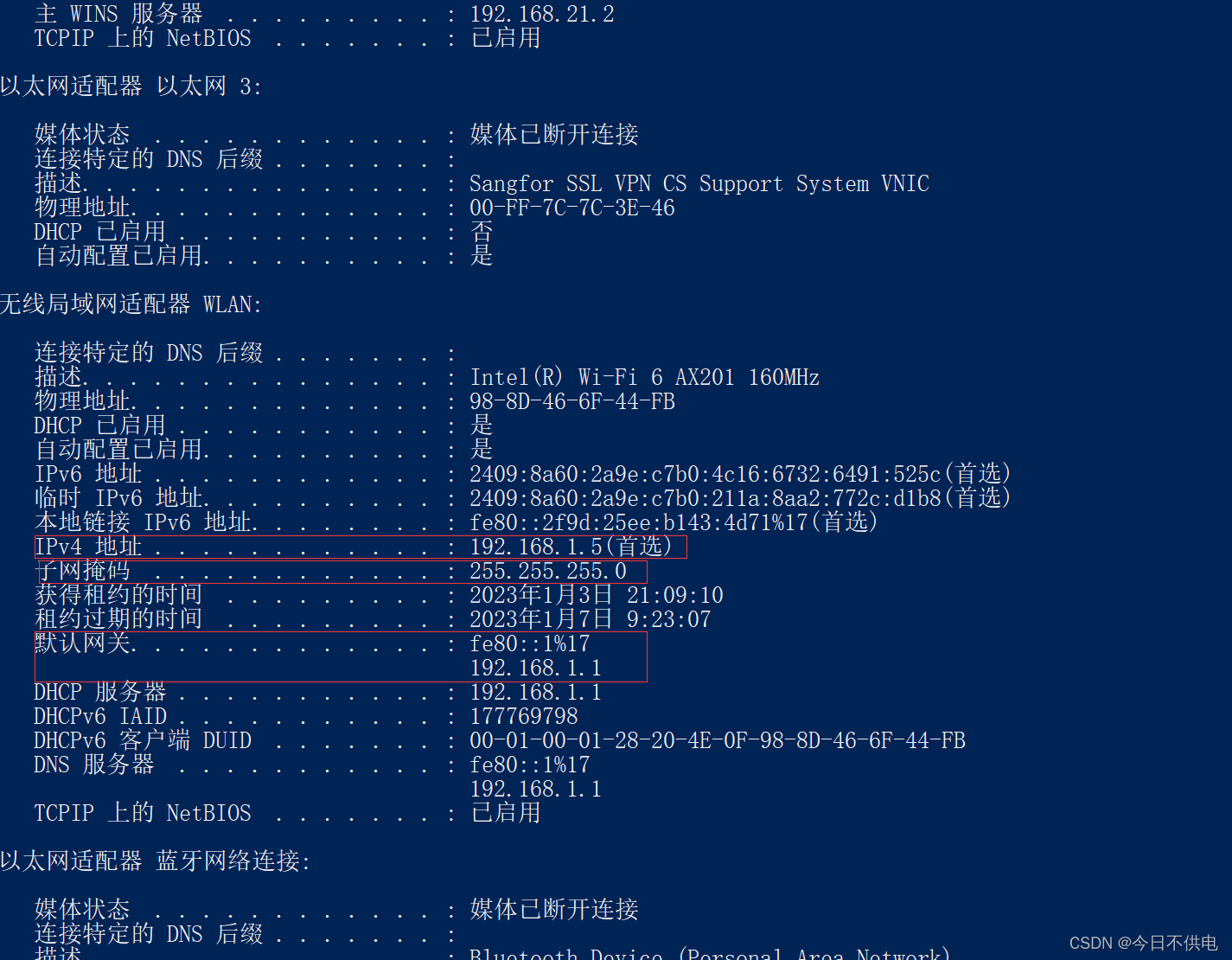

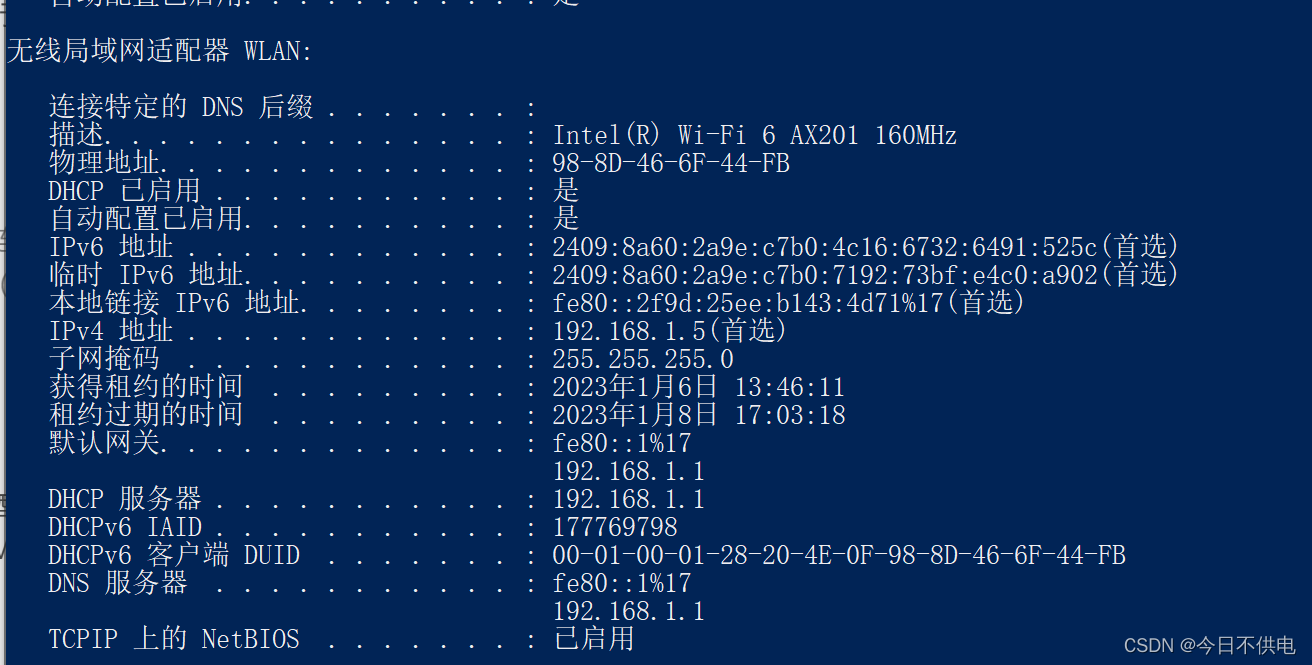

要求： 使用ipconfig /all查看自己计算机的网络配置，尽可能明白每行的意思，特别注意 IP 地址、子网掩码 Subnet Mask、网关 Gateway。
结果：
在这里插入图片描述

IP地址：是给每个连接在Internet上的主机分配的一个32bit地址。地址有两部分组成，一部分为网络地址，另一部分为主机地址。网络地址的位数直接决定了可以分配的网络数；主机地址的位数则决定了网络中最大的主机数。
子网掩码：互联网是由许多小型网络构成的，每个网络上都有许多主机，这样便构成了一个有层次的结构。IP地址在设计时就考虑到地址分配的层次特点，将每个IP地址都分割成网络号和主机号两部分，以便于IP地址的寻址操作。
网关：网关实质上是一个网络通向其他网络的IP地址。在没有路由器的情况下，两个网络之间是不能进行TCP/IP通信的，即使是两个网络连接在同一台交换机（或集线器）上，TCP/IP协议也会根据子网掩码（255.255.255.0）判定两个网络中的主机处在不同的网络里。而要实现这两个网络之间的通信，则必须通过网关。

1.2 实作二

要求： 使用 ipconfig/all 查看旁边计算机的网络配置，看看有什么异同。
结果：
在这里插入图片描述

子网掩码和默认网关相同

2. ping

✍ PING （Packet Internet Groper），因特网包探索器，用于测试网络连接量的程序 。ping 是工作在 TCP/IP 网络体系结构中应用层的一个服务命令， 主要是向特定的目的主机发送 ICMP（Internet Control Message Protocol 因特网报文控制协议）Echo 请求报文，测试目的站是否可达及了解其有关状态。

2.1 实作一

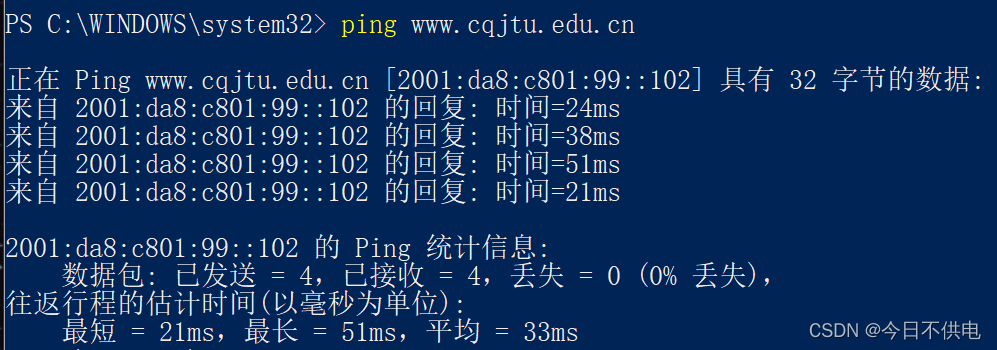

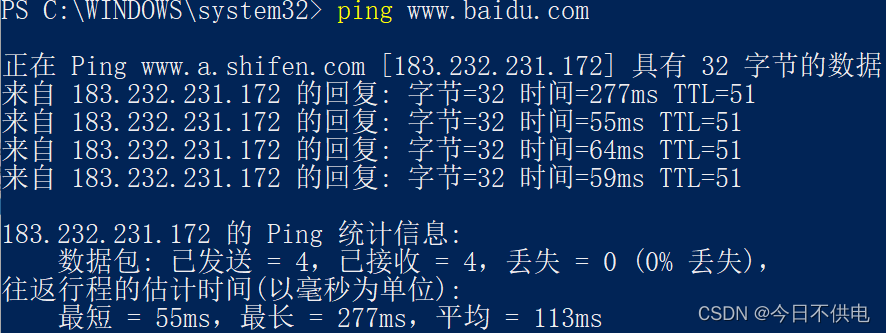

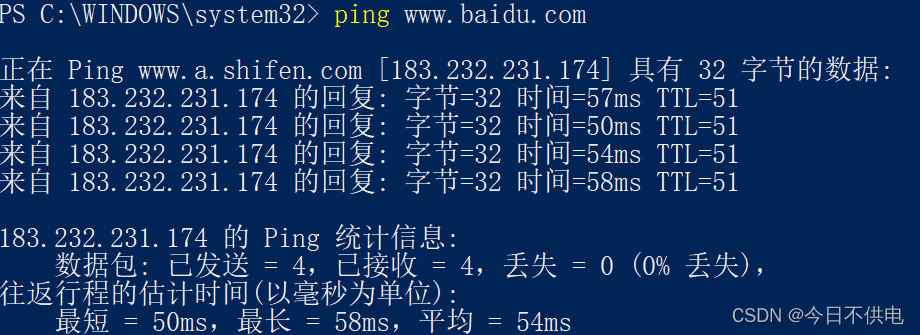

要求： 要测试到某计算机如重庆交通大学 Web 服务器的连通性，可以使用ping www.cqjtu.edu.cn命令，也可直接使用 IP 地址。掌握使用该命令后屏幕显示的反馈回来信息的意思，如：TTL、时间等。
结果：

在图片中;
字节=32 表示ICMP报文中有32个字节的测试数据；
时间=24ms 是往返时间。
已发送=4 发送多个秒包、已接收=4收到多个回应包、丢失=0丢弃了多少个；
所在图上来看，来回只用了21MS 时间，丢包数为0，网络状态相当良好；

2.2 实作二

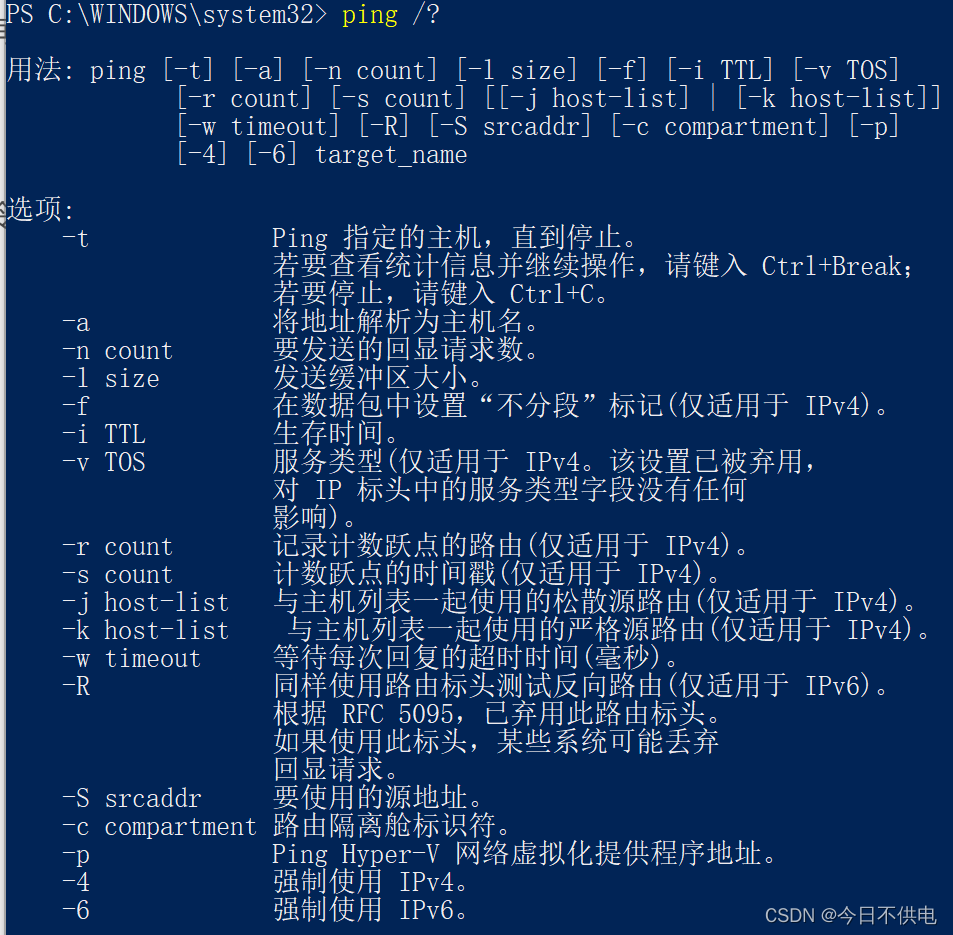

要求： 使用 ping/? 命令了解该命令的各种选项并实际使用。
结果：
在这里插入图片描述

✎ TroubleShooting

假设你不能 ping 通某计算机或 IP，但你确定该计算机和你之间的网络是连通的，那么可能的原因是什么？该如何处理能保证 ping 通？

当你的网络出现故障不能访问某计算机如 14.215.177.39 (百度的 IP 地址之一 )时，我们一般可采用由近及远的连通性测试来确定问题所在。现假设你的 IP 是 192.168.1.89，你旁边计算机的 IP 是 192.168.1.64，网关的 IP 是 192.168.1.1 ，那么过程如下：

  1. ping 127.0.0.1 ，测试自己计算机的状态，如果 OK，那么说明本机网络软件硬件工作正常，否则，问题在本机，检查本机 TCP/IP 配置即网卡状态等 ping 192.168.1.64
  2. ping 192.168.1.64 ，测试到旁边计算机的连通性，如果OK，那么说明本子网内部工作正常，否则，问题在本机网络出口到交换机之间，检查本机网卡到交换机的连线等
  3. ping 192.168.1.1，测试到网关的连通性，如果OK，那么说明本子网出口工作正常，否则，问题在网关，这是你无能为力的事情，报告给网管 ping
  4. ping 14.215.177.39，测试到百度的连通性，如果 OK，那就 OK，否则，问题在网关以外，这也是你无能为力的事情，报告给网管或者李彦宏？

✎ TroubleShooting
假设在秘籍中进行的网络排查中，ping 百度的 IP 即 ping 14.215.177.39 没问题，但 ping百度的域名即 ping www.baidu.com 不行，那么可能的原因是什么？如何进行验证和解决？

另外，经常有同学问到的：“能上 QQ，但不能上网” 跟这个问题的原因是相似的。

ping 能够成功表明链路是畅通的，但是ping 不通域名是由于域名解析出现了问题。在计算机的使用过程中，我们很多时候都是自动获取DNS服务器，但是有时使用默认的DNS服务器是 ping 不通域名的。
解决办法：清理计算机之前的DNS缓存，命令窗口ipconfig/flushdns，再手动设置一个新的DNS服务器；如果还是不行，则需要联系运营商。

3. tracert

✍ TRACERT (Trace Route 的组合缩写)，也称为路由追踪，该命令行程序可用于跟踪 Internet 协议 （IP）数据包传送到目标地址时经过的路径。

3.1 实作一

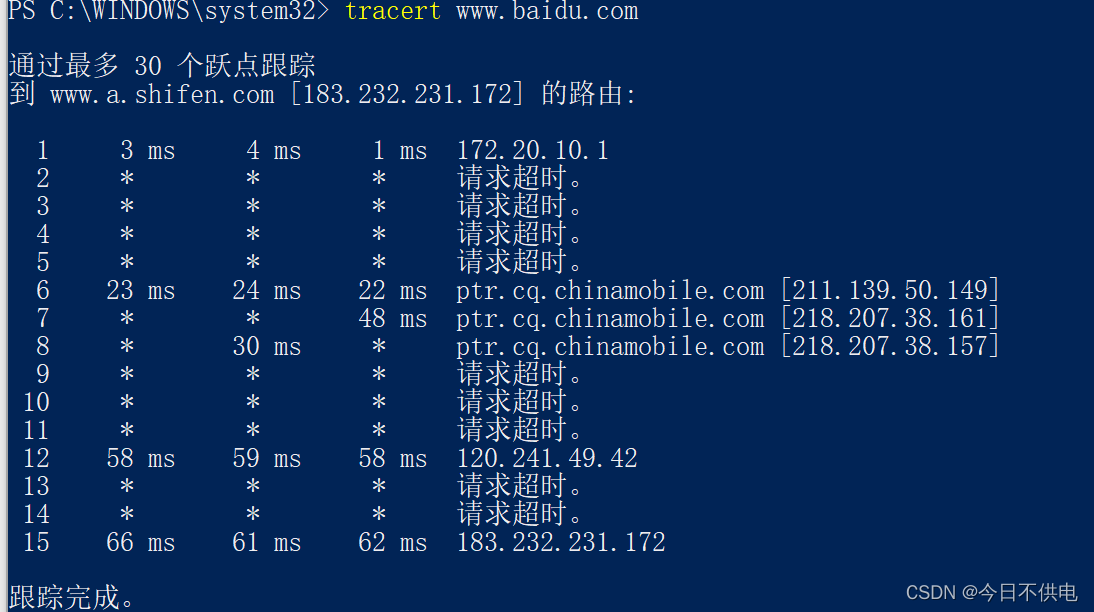

要求： 要了解到某计算机如 www.baidu.com 中间经过了哪些节点（路由器）及其它状态，可使用 tracert www.baidu.com 命令，查看反馈的信息，了解节点的个数

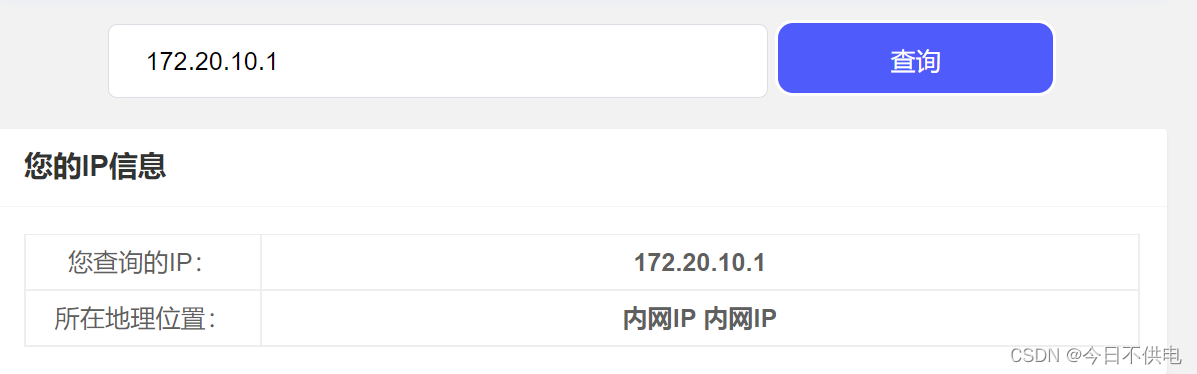

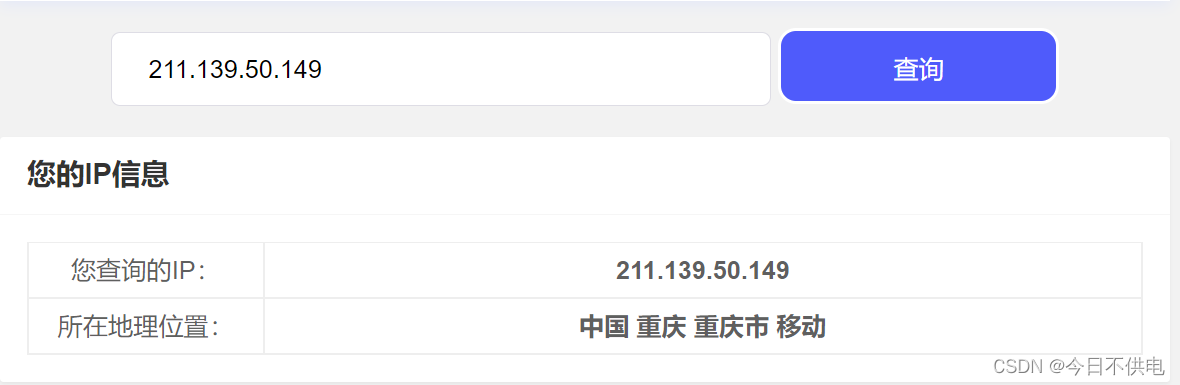

可通过网站 http://ip.cn查看这些节点位于何处，是哪个公司的，大致清楚本机到百度服务器之间的路径。
结果：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

结果分析： 通过 teacert www.baidu.com 命令可知，我的计算机和百度之间有15个节点，其中 1 号节点为本机网关，内网IP，6~8号节点均位于重庆市，12、15 号节点位于广东省，所有已知节点均属于移动公司。

3.2 实作二

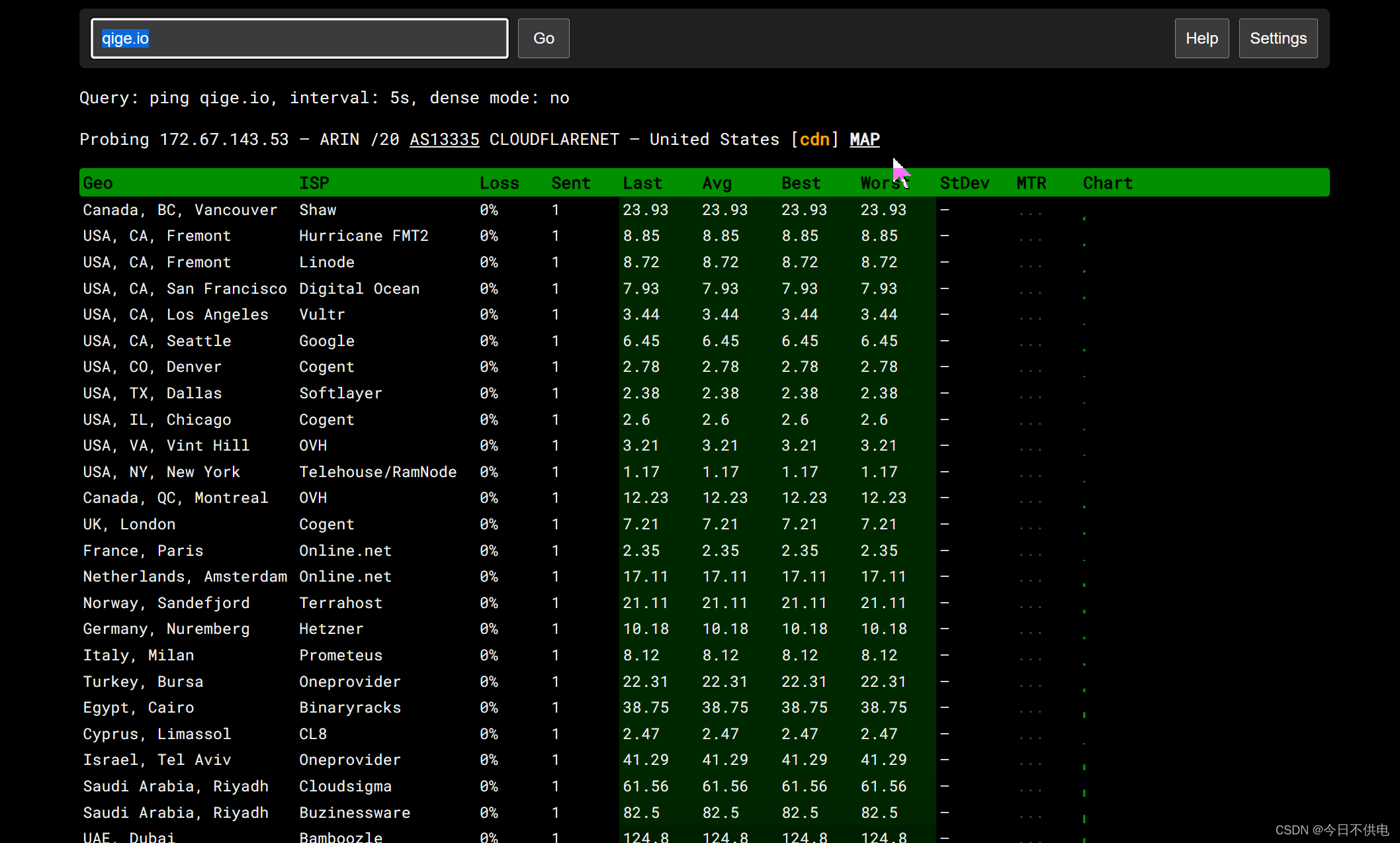

ping.pe 这个网站可以探测从全球主要的 ISP 到某站点如 https://qige.io 的线路状态，当然也包括各线路到该主机的路由情况。请使用浏览器访问 http://ping.pe/qige.io 进行了解。
在这里插入图片描述

✎ 问题一

tracert 能告诉我们路径上的节点以及大致的延迟等信息，那么它背后的原理是什么？本问题可结合第二部分的 Wireshark实验进行验证。

通过向目标发送不同 IP 生存时间 (TTL) 值的“Internet 控制消息协议 (ICMP)”回应数据包，Tracert诊断程序确定到目标所采取的路由。要求路径上的每个路由器在转发数据包之前至少将数据包上的 TTL 递减 1。数据包上的 TTL 减为 0 时，路由器应该将“ICMP 已超时”的消息发回源系统。

✎ 问题二

在以上两个实作中，如果你留意路径中的节点，你会发现无论是访问百度还是棋歌教学网，路径中的第一跳都是相同的，甚至你应该发现似乎前几个节点都是相同的，你的解释是什么？

数据传输需要出内网，都将经过网关，所以前几个节点相同。

✎ 问题三

在追踪过程中，你可能会看到路径中某些节点显示为 * 号，这是发生了什么？

可能是防火墙封掉了ICMP的返回信息，所以我们得不到什么相关的数据包返回数据。（如果路由器不支持ICMP协议，对应的那条结果就会显示星号）

4. ARP

✍ ARP（Address Resolution Protocol）即地址解析协议，是用于根据给定网络层地址即 IP
地址，查找并得到其对应的数据链路层地址即 MAC地址的协议。 ARP 协议定义在 1982 年的 RFC 826。

4.1 实作一

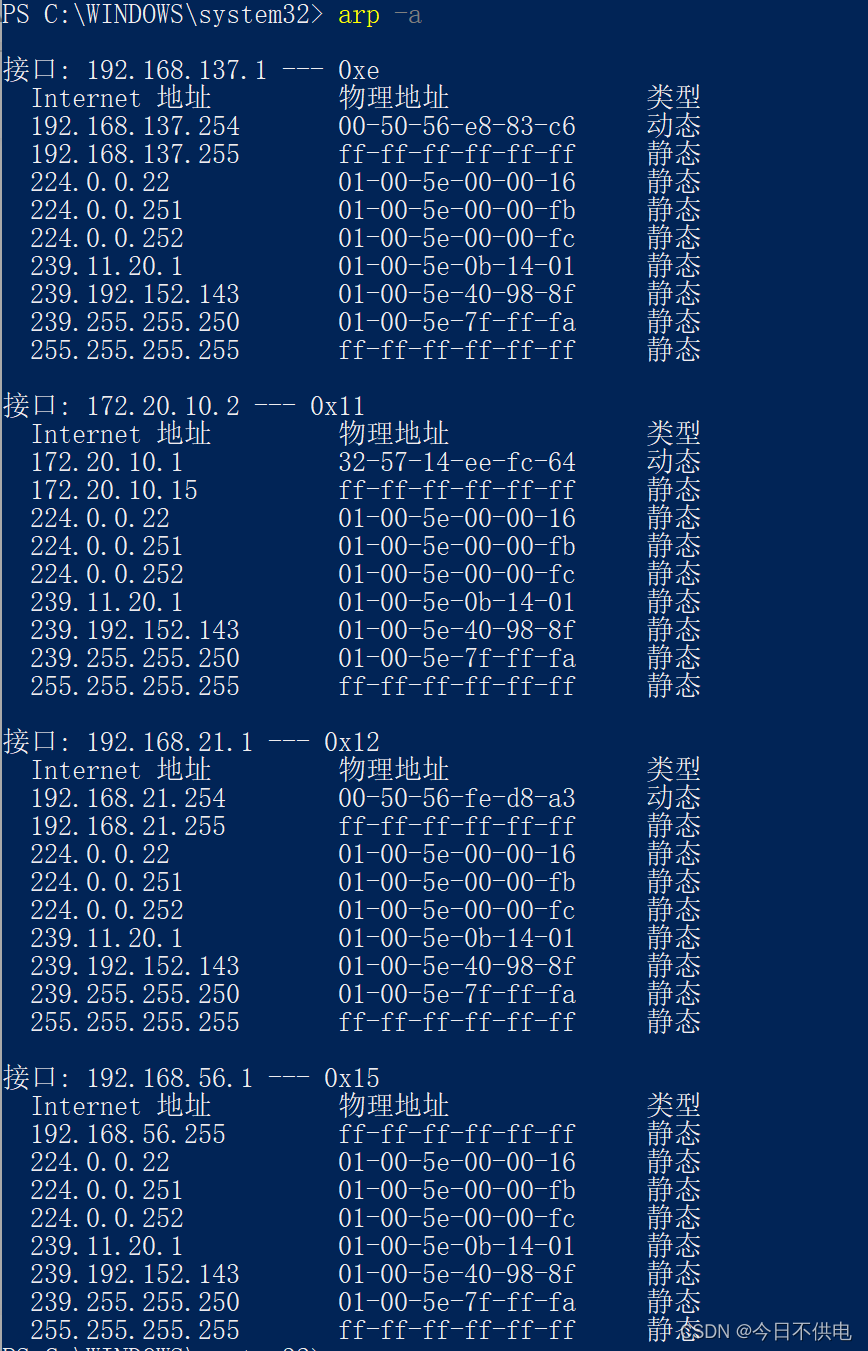

要求： 运行 arp -a 命令查看当前的 arp 缓存， 请留意缓存了些什么。

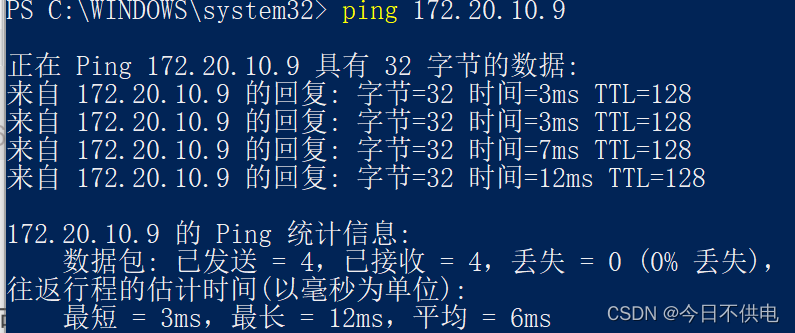

然后 ping 一下你旁边的计算机 IP（注意，需保证该计算机的 IP 没有出现在 arp 缓存中，或者使用 arp -d * 先删除全部缓存），再次查看缓存，你会发现一些改变，请作出解释。
结果：
在这里插入图片描述在这里插入图片描述

4.2 实作二

要求： 请使用 arp /? 命令了解该命令的各种选项。
结果：
在这里插入图片描述

4.3 实作三

一般而言，arp 缓存里常常会有网关的缓存，并且是动态类型的。

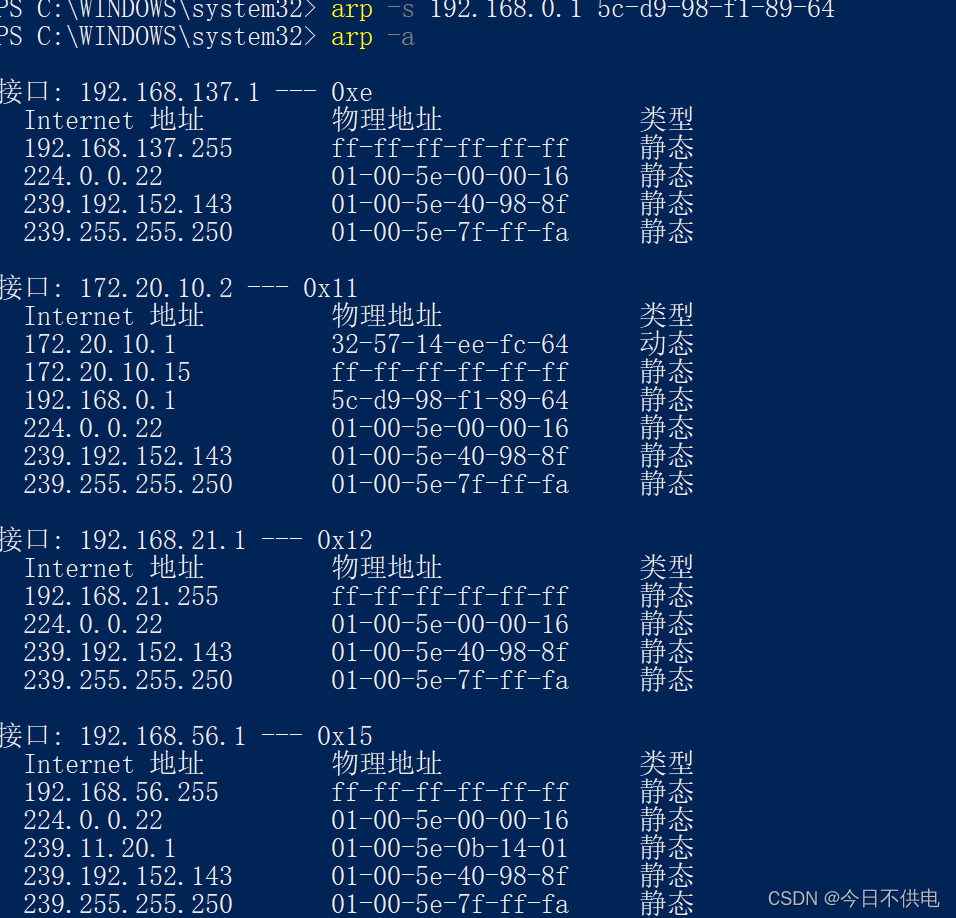

假设当前网关的 IP 地址是 192.168.0.1，MAC 地址是 5c-d9-98-f1-89-64，请使用 arp -s 192.168.0.1 5c-d9-98-f1-89-64 命令设置其为静态类型的。
在这里插入图片描述

🗣 TroubleShooting

你可能会在实作三的操作中得到 “ARP 项添加失败: 请求的操作需要提升” 这样的信息，表示命令没能执行成功，你该如何解决？

  1. 使用命令 netsh i i show in 找到所连接的网络Idx。
  2. 使用命令netsh -c “i i” add neighbors (Idx) (ip地址) (Mac地址)。

✎ 问题

在实作三中，为何缓存中常常有网关的信息？ 我们将网关或其它计算机的 arp 信息设置为静态有什么优缺点？

  1. ARP缓存记录着访问过的pc网卡MAC物理地址。
  2. 静态分配IP地址是指给每一台计算机都分配一个固定的IP地址。
  • 优点：便于管理，以固定的IP地址或IP地址分组产生的流量为依据管理，可以免除在按用户方式计费时用户每次上网都必须进行的身份认证的繁琐过程，同时也避免了用户经常忘记密码的尴尬。
  • 缺点：合法用户分配的地址可能被非法盗用，不仅对网络的正常使用造成影响，同时由于被盗用的地址往往具有较高的权限，因而也容易给合法用户造成损失和潜在的安全隐患。

5. DHCP

✍ DHCP（Dynamic Host Configuration Protocol）即动态主机配置协议，是一个用于 IP
网络的网络协议，位于 OSI 模型的应用层，使用 UDP 协议工作，主要有两个用途：

  • 用于内部网或网络服务供应商自动分配 IP 地址给用户
  • 用于内部网管理员对所有电脑作中央管理 简单的说，DHCP 可以让计算机自动获取/释放网络配置。
5.1 实作一

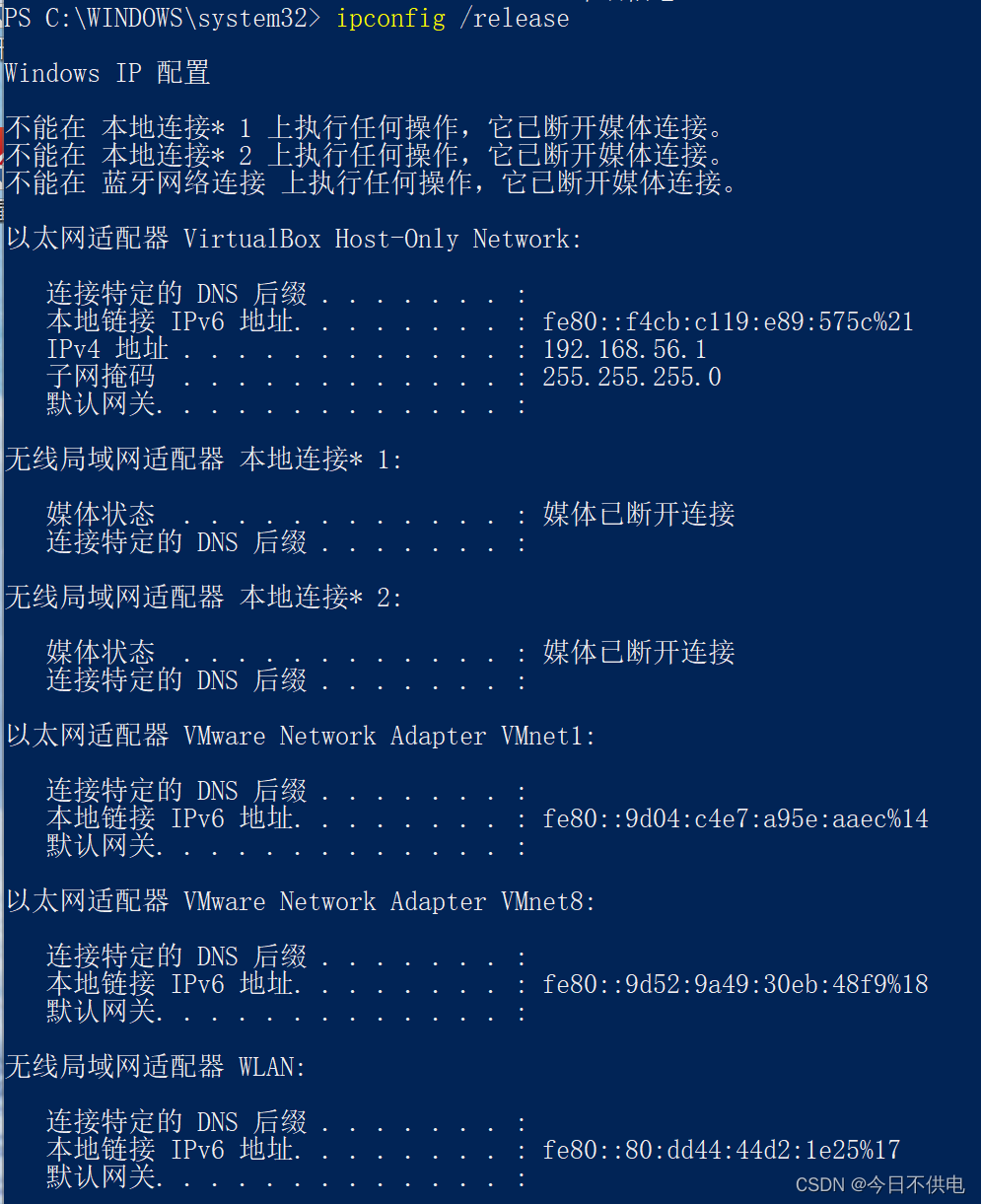

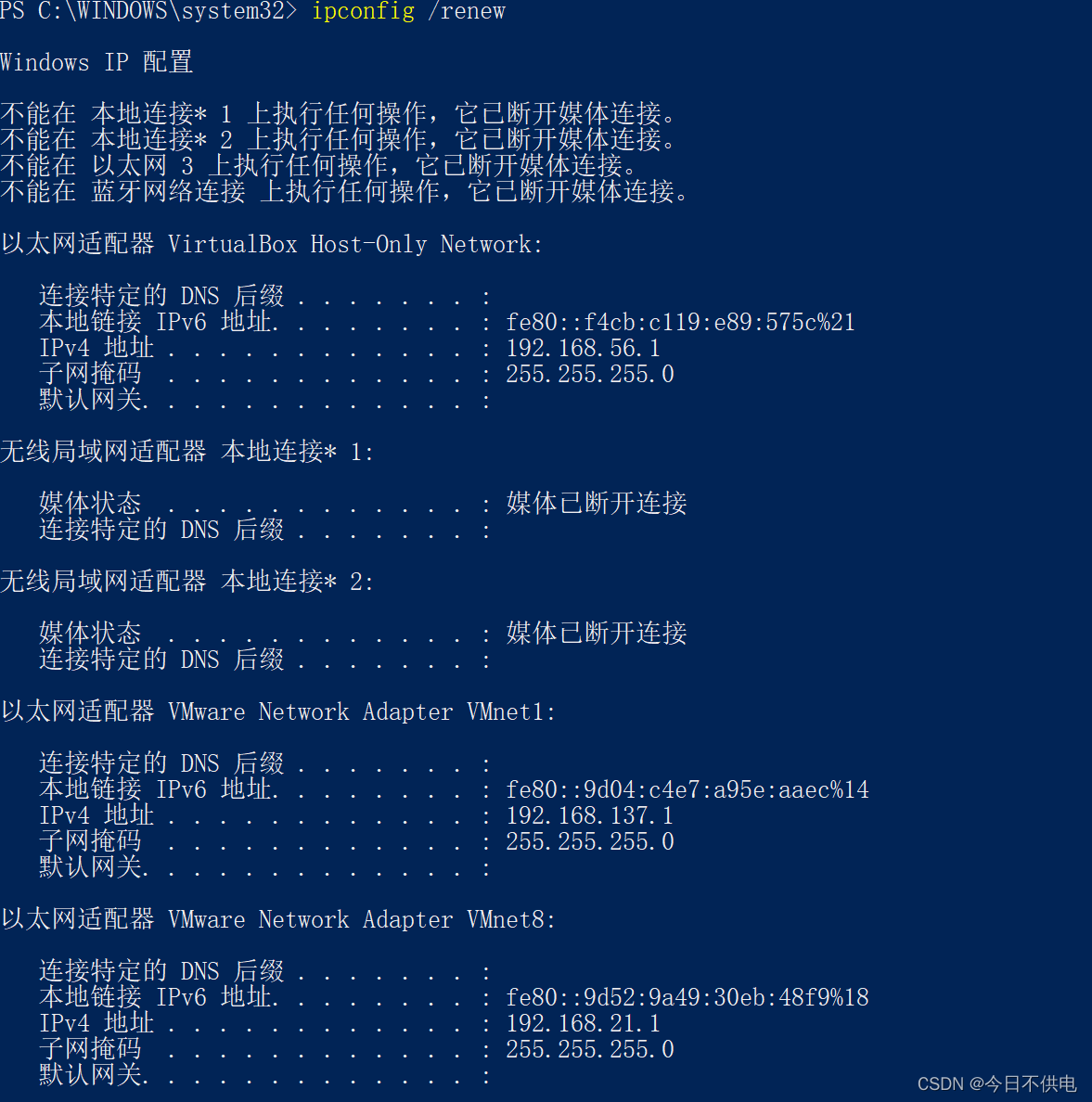

一般地，我们自动获取的网络配置信息包括：IP 地址、子网掩码、网关 IP 以及 DNS 服务器 IP 等。使用 ipconfig/release 命令释放自动获取的网络配置，并用 ipconfig/renew 命令重新获取，了解 DHCP 工作过程和原理。
在这里插入图片描述
在这里插入图片描述

🗣 TroubleShooting

如果你没能成功的释放，请思考有哪些可能的原因并着手进行解决？

将 DHCP Service 重启，重新下载 TCP/IP或者重新安装驱动网卡。

✎ 问题

在Windows系统下，如果由于某种原因计算机不能获取 DHCP 服务器的配置数据，那么Windows将会根据某种算法自动配置为169.254.x.x 这样的 IP 地址。显然，这样的 IP 以及相关的配置信息是不能让我们真正接入 Internet 的，为什么？既然不能接入 Internet，那么Winodws系统采用这样的方案有什么意义？

此 IP地址为链路本地地址，是用于DHCP服务器故障，电脑无法获取IP时，由Windows系统自动分配的IP，不能作为接入Internet的IP地址。分配一个临时的IP可以连接处在同一广播域中的其他设备。

📬 秘籍

在我校不少地方如教室，计算机都采用了 DHCP 来获得网络配置。假如某天因 DHCP服务器问题从而不能获得网络配置，那么我们可以查看隔壁教室计算机的配置信息来手动进行网络配置，从而使该计算机能够接入 Internet。

经常的，在一个固定地方的网络配置我都喜欢采用 静态/手动配置，而不是动态 DHCP 来进行。你能想到是什么原因吗？

静态ip是一个固定的IP地址，可以用作自己的网站和服务器，因此静态IP更稳定，更便于用户管理静态ip。

6. netstat

✍ 无论是使用 TCP 还是 UDP，任何一个网络服务都与特定的端口（Port Number）关联在一起。因此，每个端口都对应于某个通信协议/服务。

netstat（NetworkStatistics）是在内核中访问网络连接状态及其相关信息的命令行程序，可以显示路由表、实际的网络连接和网络接口设备的状态信息，以及与 IP、TCP、UDP 和 ICMP 协议相关的统计数据，一般用于检验本机各端口的网络服务运行状况。

6.1 实作一

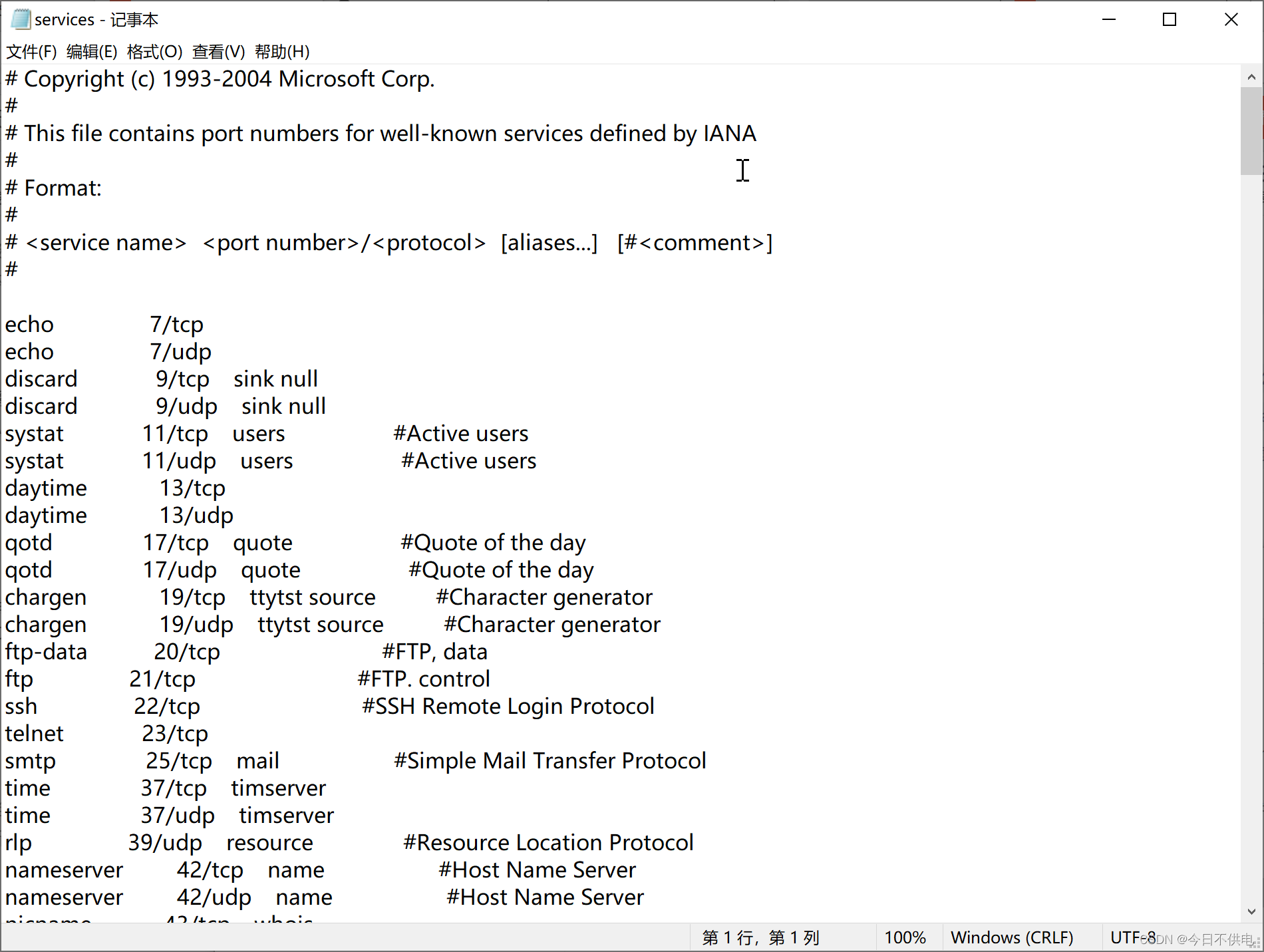

要求： Windows 系统将一些常用的端口与服务记录在 C:\WINDOWS\system32\drivers\etc\services 文件中，请查看该文件了解常用的端口号分配。
结果：
在这里插入图片描述

6.2 实作二

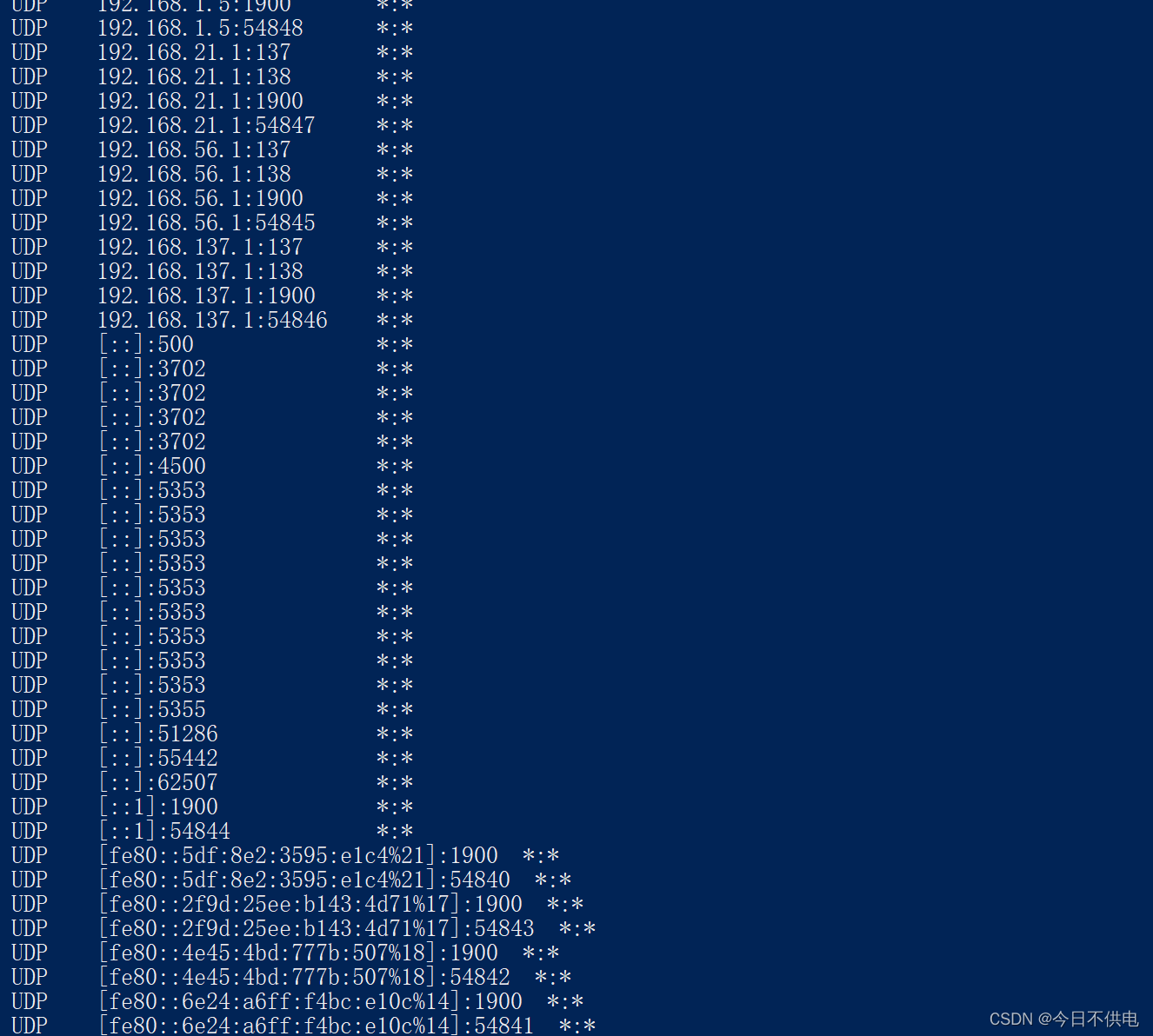

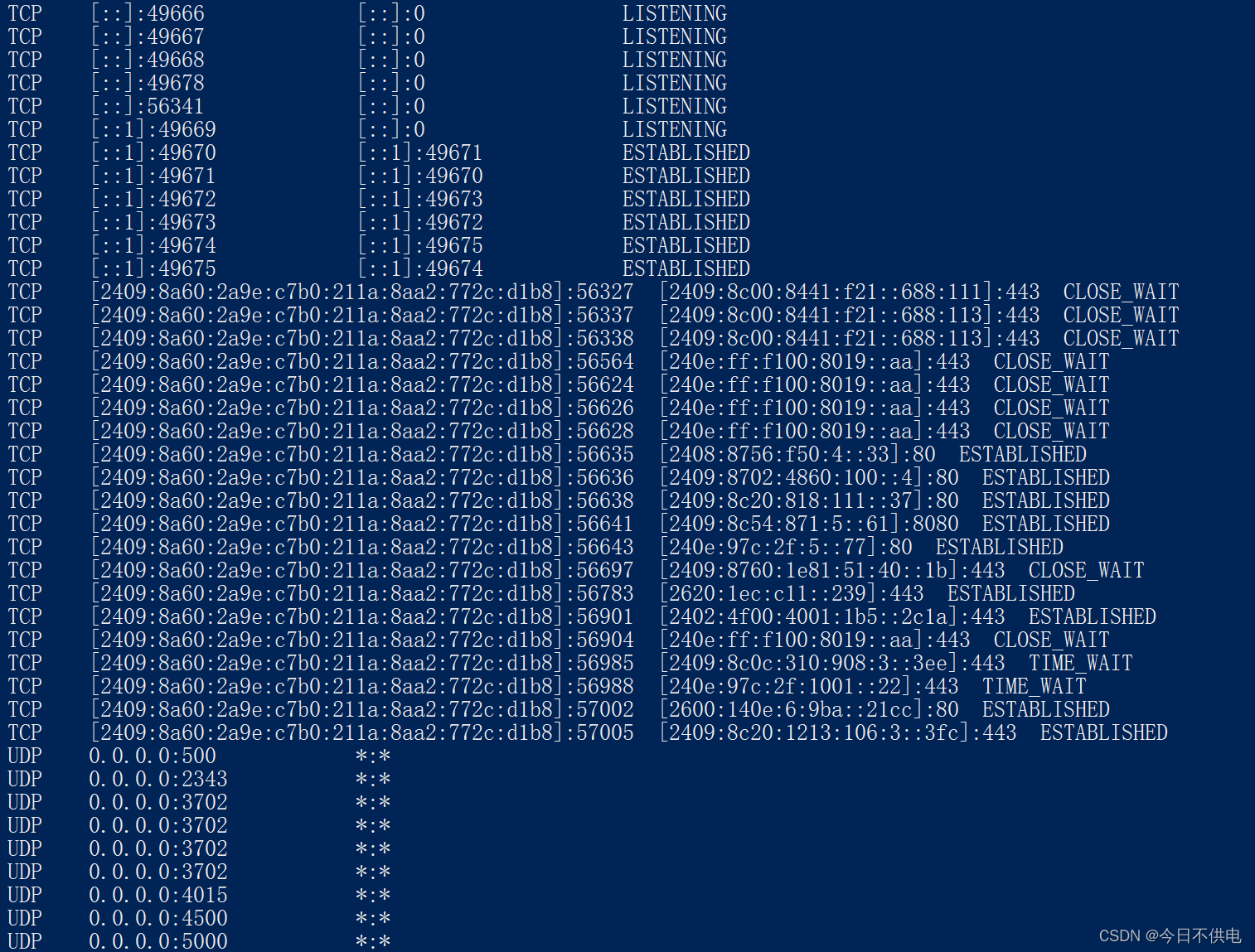

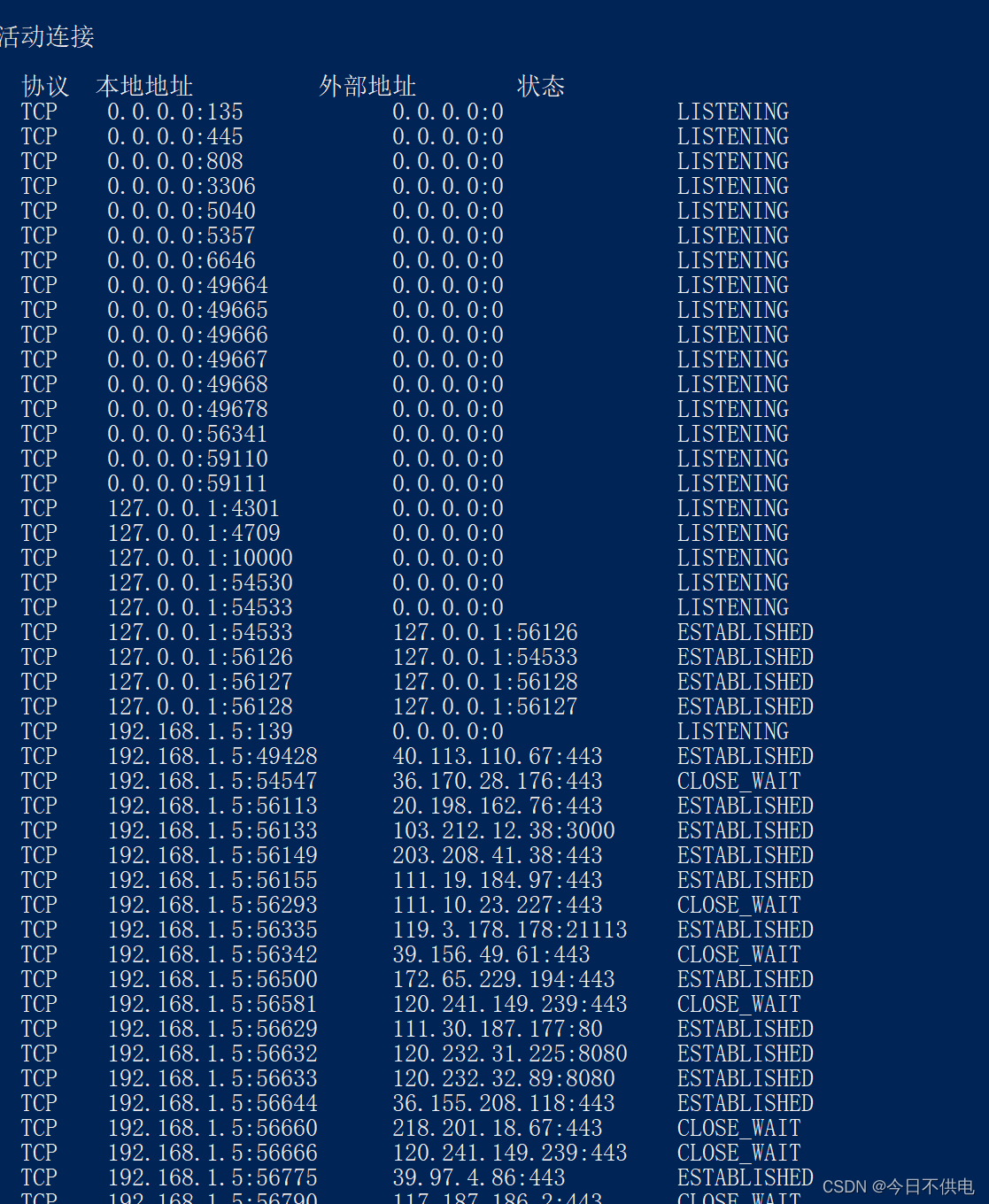

要求： 使用 netstat -an 命令，查看计算机当前的网络连接状况。更多的 netstat 命令选项，可参考上面链接 4 和 5 。
结果：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

📬 秘籍

打开的计算机端口，就是向 Internet 打开的一个通道。通过 netstat命令，我们可以了解当前计算机哪些端口是打开的，从而找出一些恶意后台程序，分析其所作所为，并且可以进一步将相关端口关闭，降低安全风险。

7.3 DNS

✍ DNS（Domain Name System）即域名系统，是互联网的一项服务。它作为将域名和 IP
地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。DNS 使用 TCP 和 UDP 的 53 号端口。

7.1 实作一

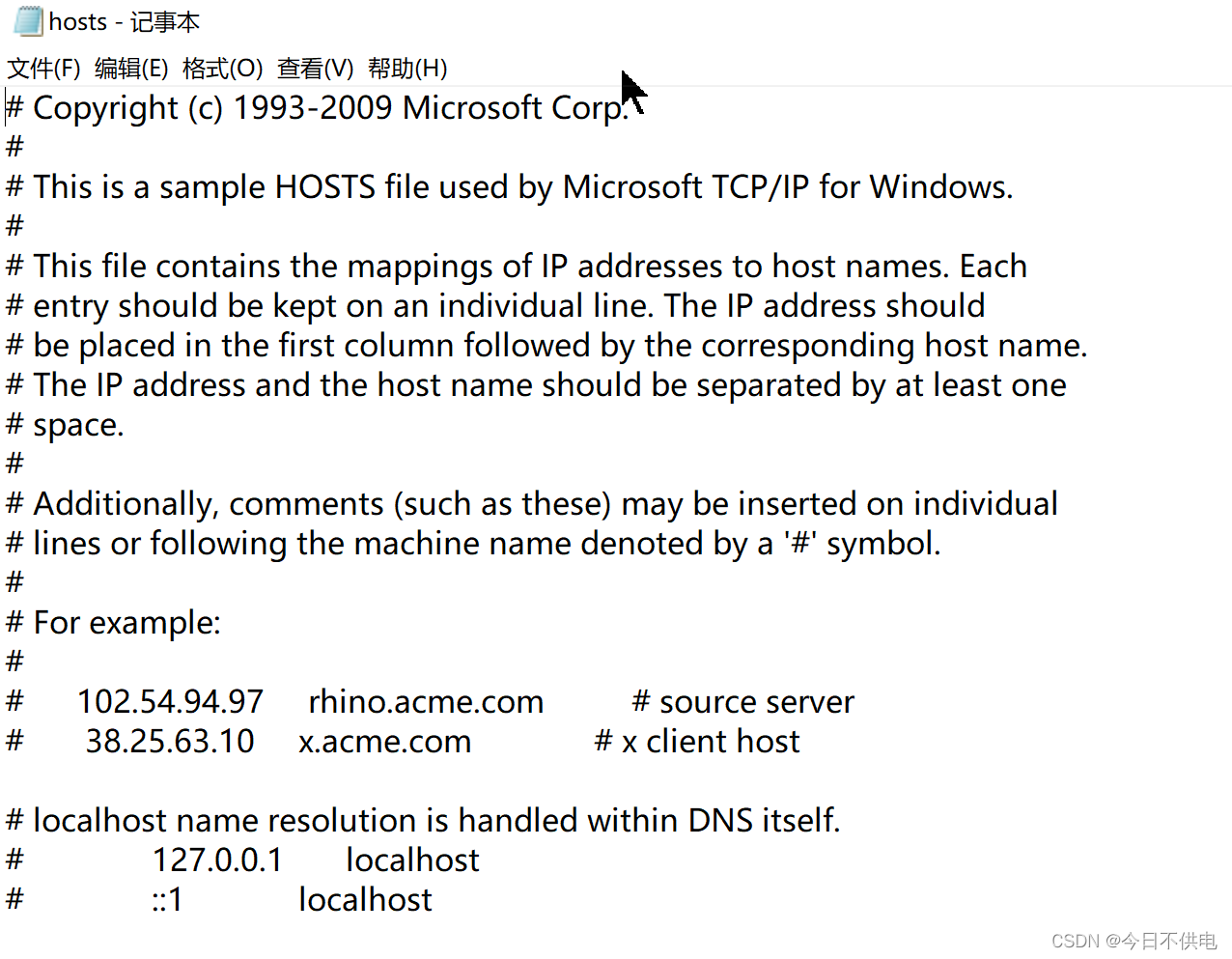

要求： Windows 系统将一些固定的/静态的 DNS 信息记录在 C:\WINDOWS\system32\drivers\etc\hosts 文件中，如我们常用的 localhost 就对应 127.0.0.1 。请查看该文件看看有什么记录在该文件中。
在这里插入图片描述

结果：

7.2 实作二

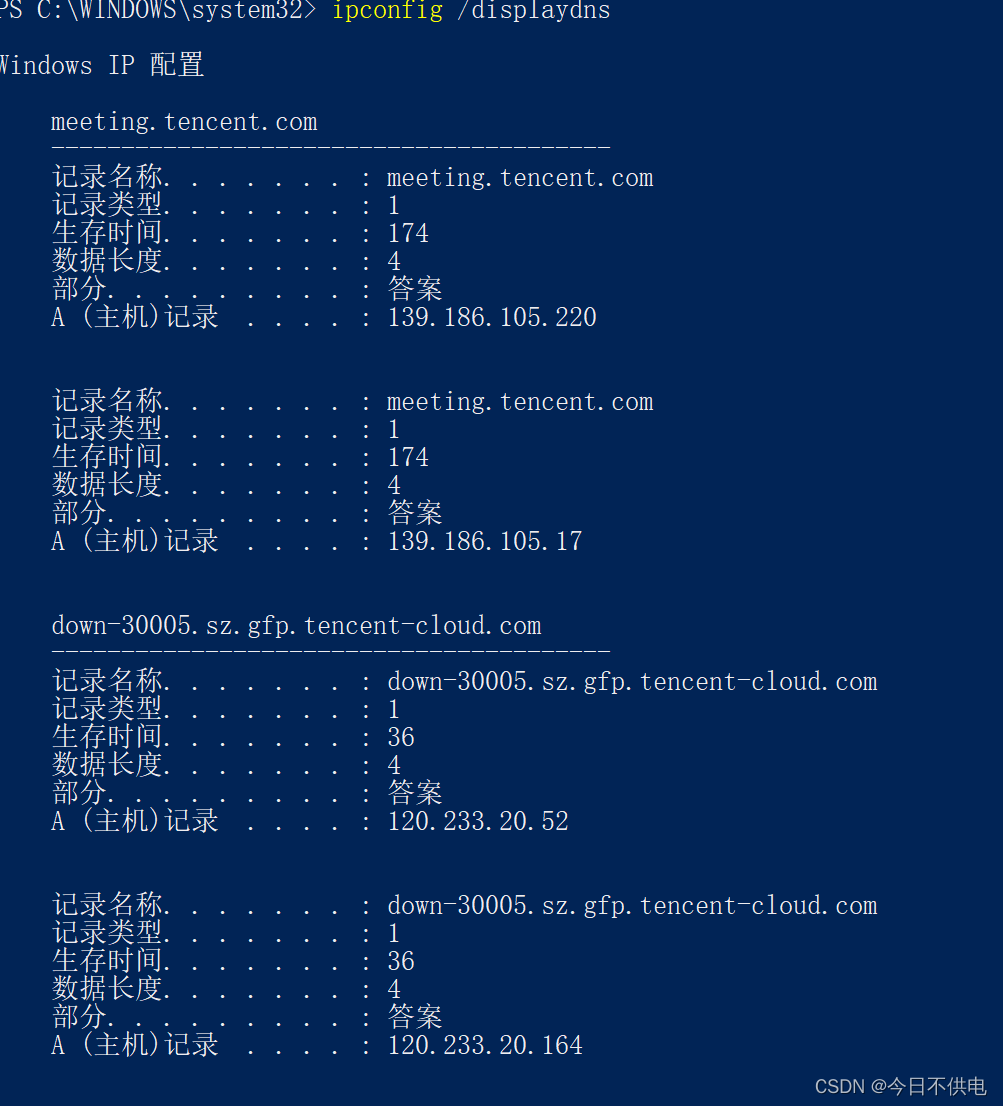

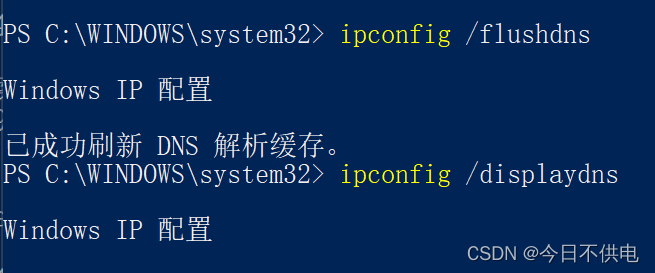

要求： 解析过的 DNS 记录将会被缓存，以利于加快解析速度。请使用 ipconfig /displaydns 命令查看。我们也可以使用 ipconfig /flushdns 命令来清除所有的 DNS 缓存。
结果：
在这里插入图片描述
在这里插入图片描述

7.3 实作三

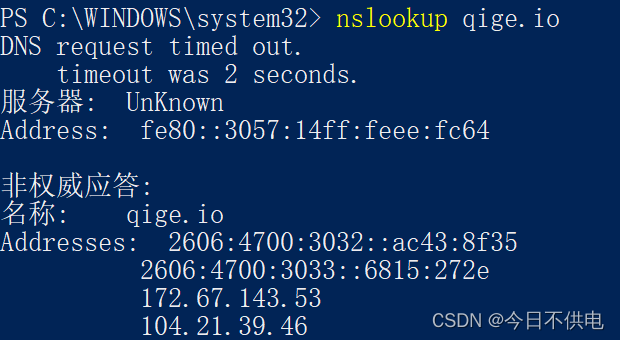

要求： 使用 nslookup qige.io 命令，将使用默认的 DNS 服务器查询该域名。当然你也可以指定使用 CloudFlare（1.1.1.1）或 Google（8.8.8.8） 的全球 DNS 服务器来解析，如：nslookup qige.io 8.8.8.8，当然，由于你懂的原因，这不一定会得到正确的答案。
结果：
在这里插入图片描述

8. cache

✍ cache 即缓存，是 IT 领域一个重要的技术。我们此处提到的 cache 主要是浏览器缓存。

浏览器缓存是根据 HTTP报文的缓存标识进行的，是性能优化中简单高效的一种优化方式了。一个优秀的缓存策略可以缩短网页请求资源的距离，减少延迟，并且由于缓存文件可以重复利用，还可以减少带宽，降低网络负荷。

8.1 实作一

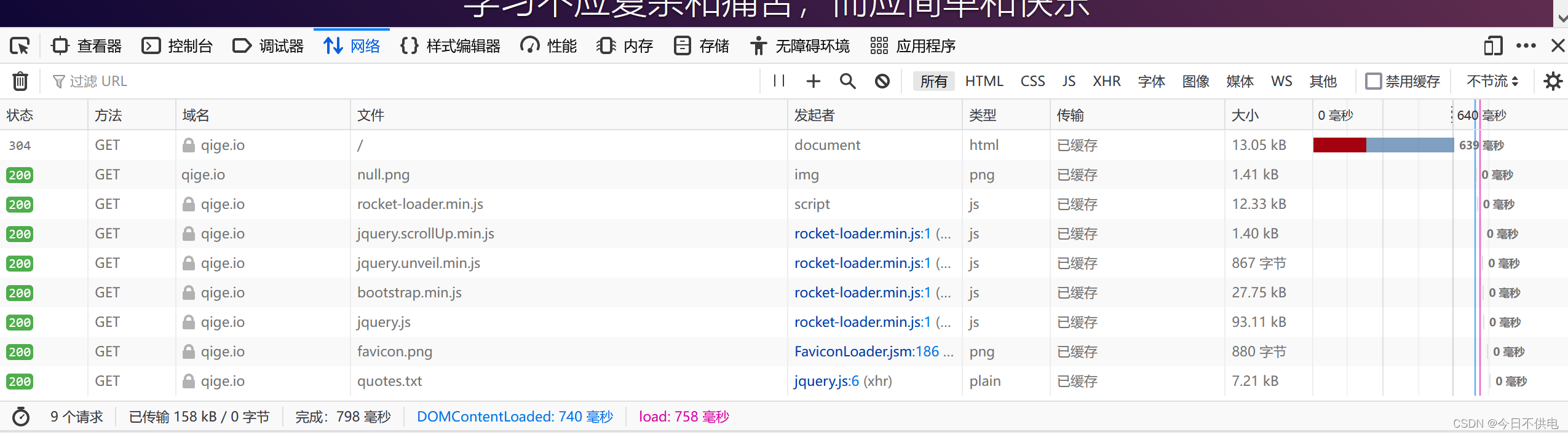

要求： 打开 Chrome 或 Firefox 浏览器，访问 https://qige.io ，接下来敲 F12 键 或 Ctrl + Shift + I 组合键打开开发者工具，选择 Network 面板后刷新页面，你会在开发者工具底部看到加载该页面花费的时间。请进一步查看哪些文件被 cache了，哪些没有。
结果：
在这里插入图片描述

8.2 实作二

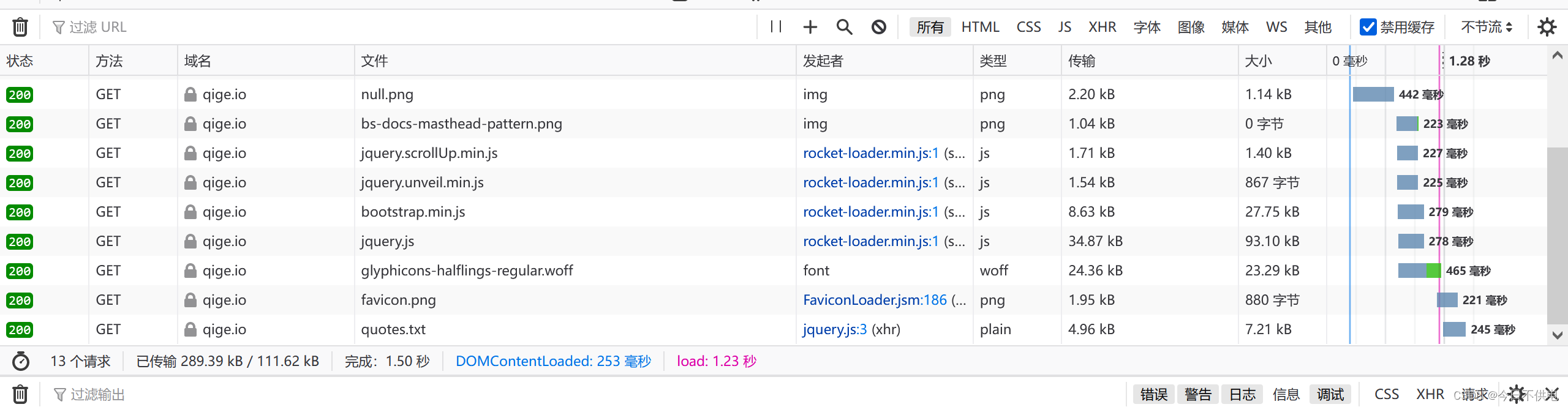

**要求：**接下来仍在 Network 面板，选择 Disable cache 选项框，表明当前不使用 cache，页面数据全部来自于 Internet，刷新页面，再次在开发者工具底部查看加载该页面花费的时间。你可比对与有 cache 时的加载速度差异。
结果：
在这里插入图片描述

📬 秘籍

你的计算机可能还在使用 XX 管家，XX卫士之类的垃圾软件，那么它可能就会在某些时候提示你计算机的垃圾文件有多少多少，请清理（其实是它本身应该被清理！）之类的弹窗。如果你查看一下它判断的所谓垃圾文件，你会发现大多都是浏览器的缓存，而你已经明白了这些缓存文件的作用。所以，清理吗？

3.Wireshark 实验

1. 简介

本部分按照数据链路层、网络层、传输层以及应用层进行分类，共有 10 个实验。需要使用协议分析软件 Wireshark 进行，请根据简介部分自行下载安装。

1.1 准备

请自行查找或使用如下参考资料，了解 Wireshark 的基本使用：

  • 选择对哪块网卡进行数据包捕获
  • 开始/停止捕获
  • 了解 Wireshark 主要窗口区域
  • 设置数据包的过滤
  • 跟踪数据流

2. 实验

2.1 数据链路层

2.1.1 实作一 熟悉 Ethernet 帧结构

要求：使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，如：目的 MAC、源 MAC、类型、字段等。
在这里插入图片描述
在这里插入图片描述

✎ 问题

你会发现 Wireshark 展现给我们的帧中没有校验字段，请了解一下原因。

答：因为路由器等硬件把帧的校验做过了，它返回给操作系统的只有前面的部分，FCS没有返回给操作系统，所以wireshark也抓不到后面校验的四个字节，当然，校验错误的以太帧也不会被wireshark所捕获，所以，我们看到的帧都是通多校验的正确的帧。

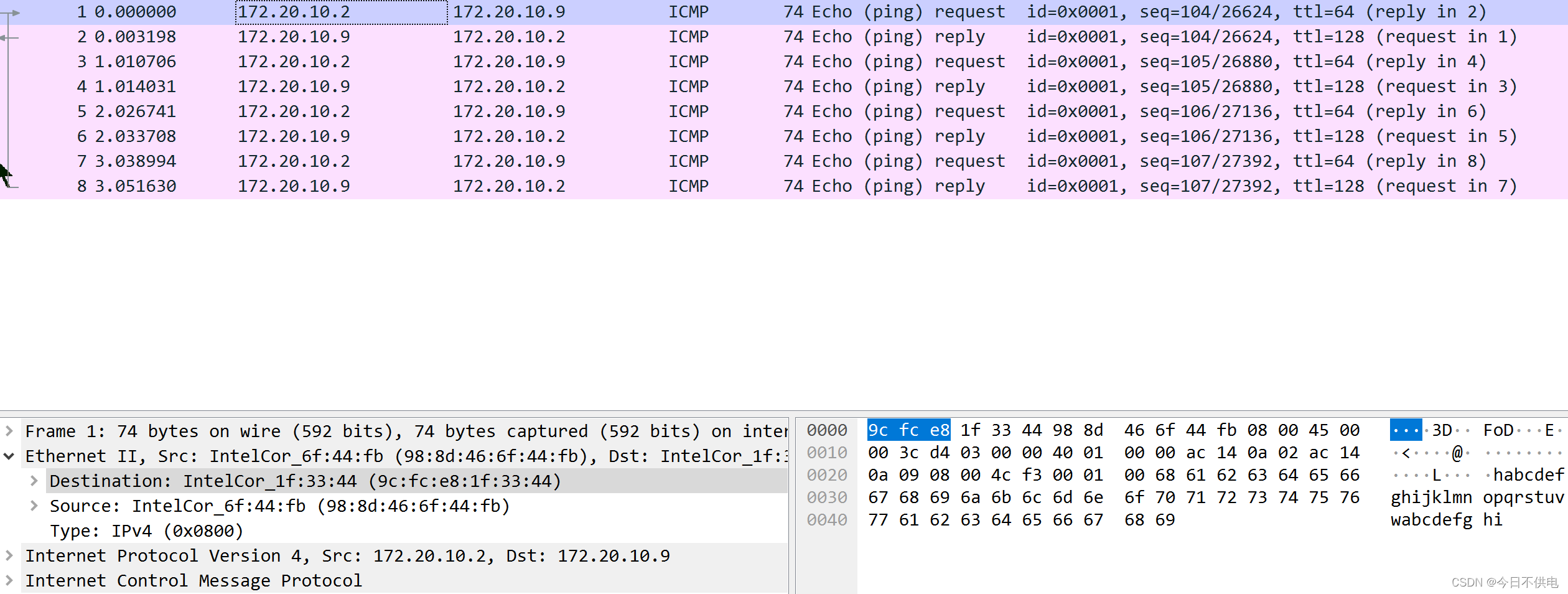

2.1.2 实作二 了解子网内/外通信时的 MAC 地址

要求：

  1. ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？
    结果：
    在这里插入图片描述

在这里插入图片描述

发出帧的目的 MAC 地址是 9c:fc:e8:1f:33:44
返回帧的源 MAC 地址是 98:8d:46:6f:44:fb
目的Mac是该主机

要求：

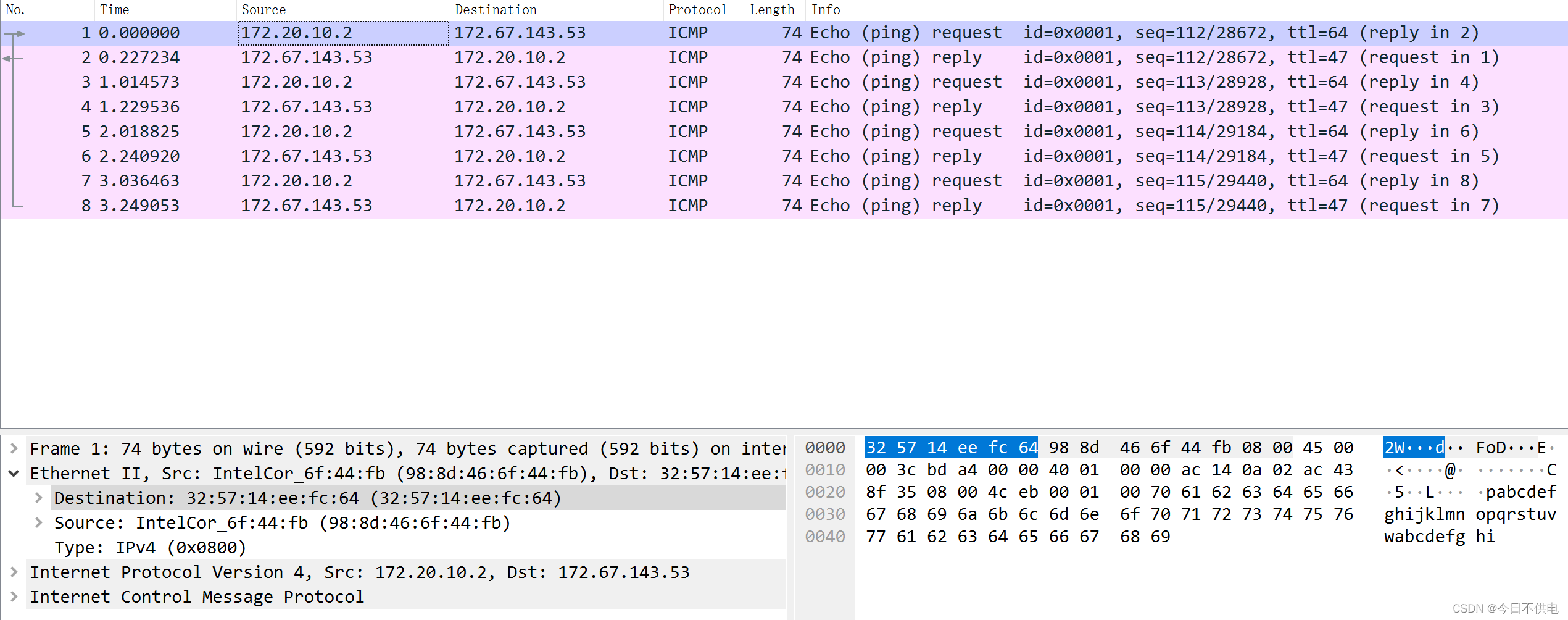

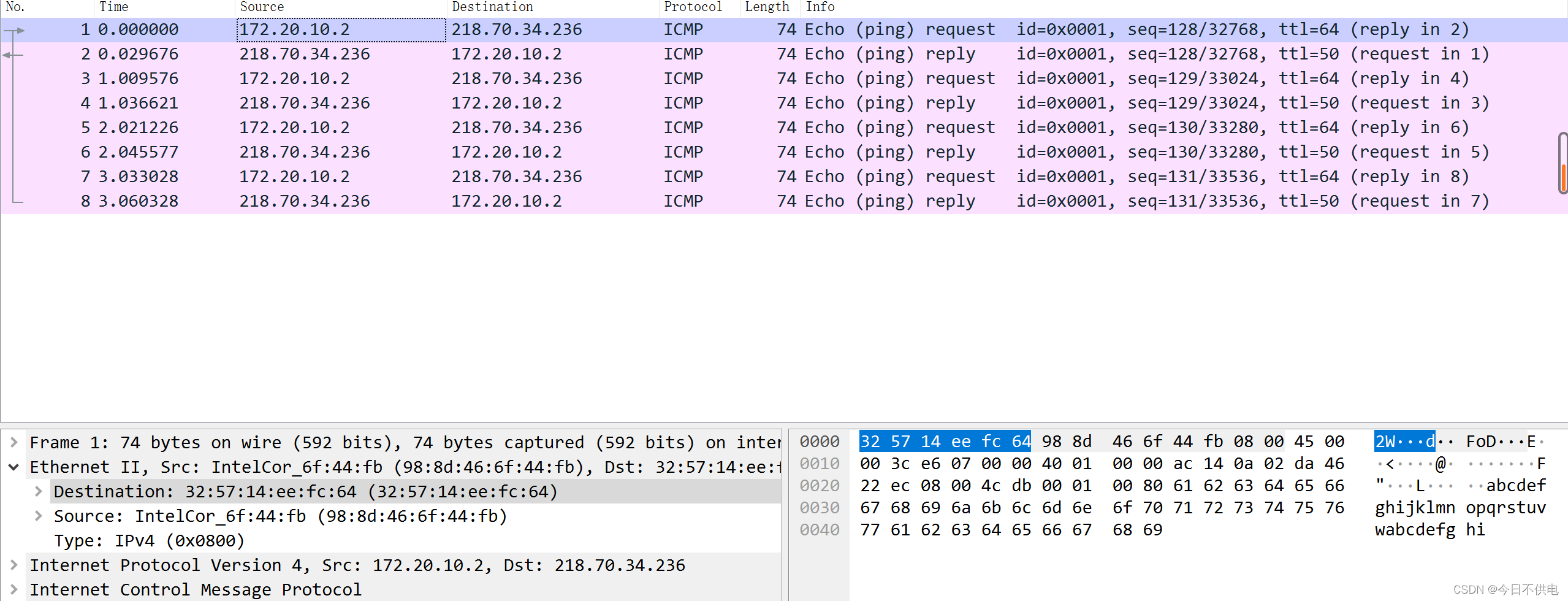

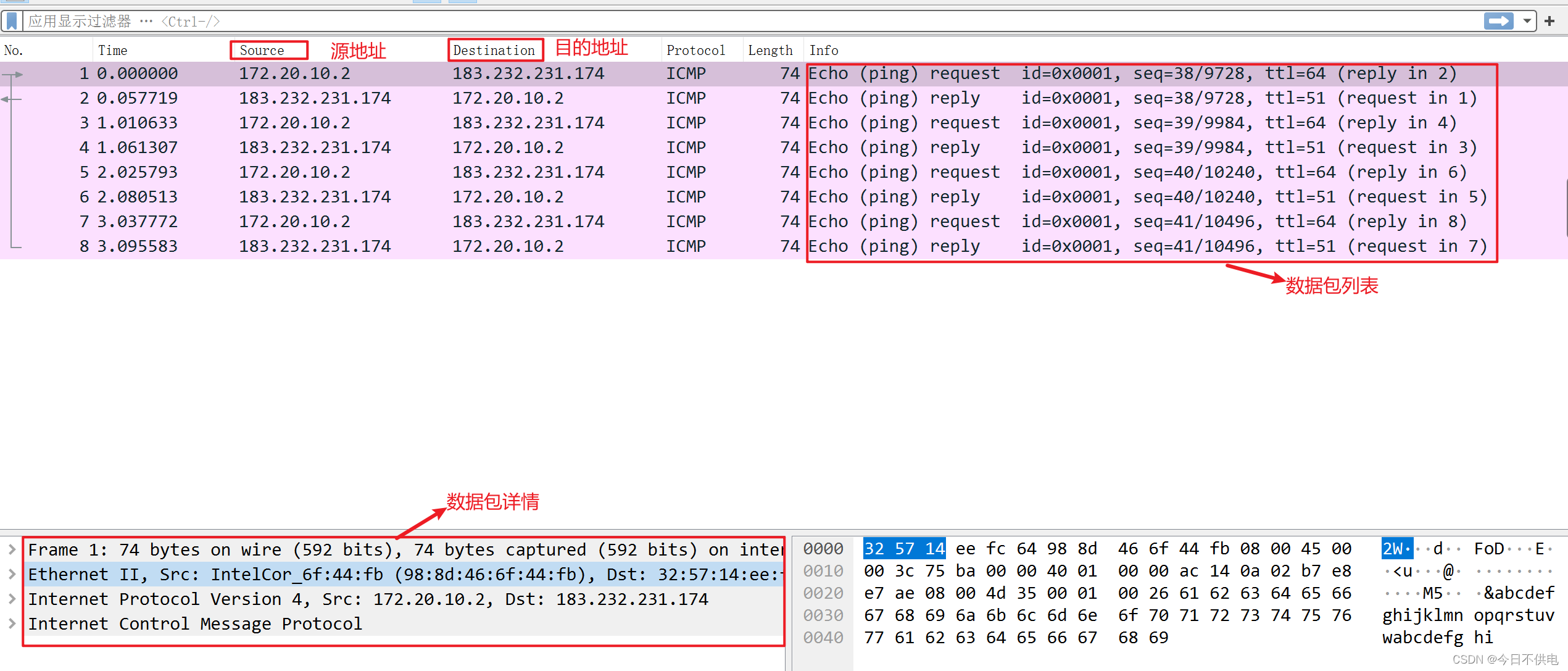

2. 然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？
结果：
在这里插入图片描述
在这里插入图片描述

发出帧的目的 MAC 地址是 32:57:14:ee:fc:64
返回帧的源 MAC 地址是 98:8d:46:6f:44:fb
目的Mac是网关的

要求：
3. 再次 ping www.cqjtu.edu.cn （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？
结果：
在这里插入图片描述
在这里插入图片描述

发出帧的目的 MAC 地址是 32:57:14:ee:fc:64
返回帧的源 MAC 地址是 98:8d:46:6f:44:fb
目的Mac是网关的

✎ 问题

通过以上的实验，你会发现：
1.访问本子网的计算机时，目的 MAC 就是该主机的
2.访问非本子网的计算机时，目的 MAC 是网关的

请问原因是什么？

答：网关作为一个子网的出入口，当一个子网想要和另外一个子网进行通信，就必须经过网关，才能够实现通信，对于同一子网中的终端进行通信，它们只要在子网中找到对应的目的地址就可以实现通信，不需要经过网关。

2.1.3 实作三 掌握 ARP 解析过程

要求：

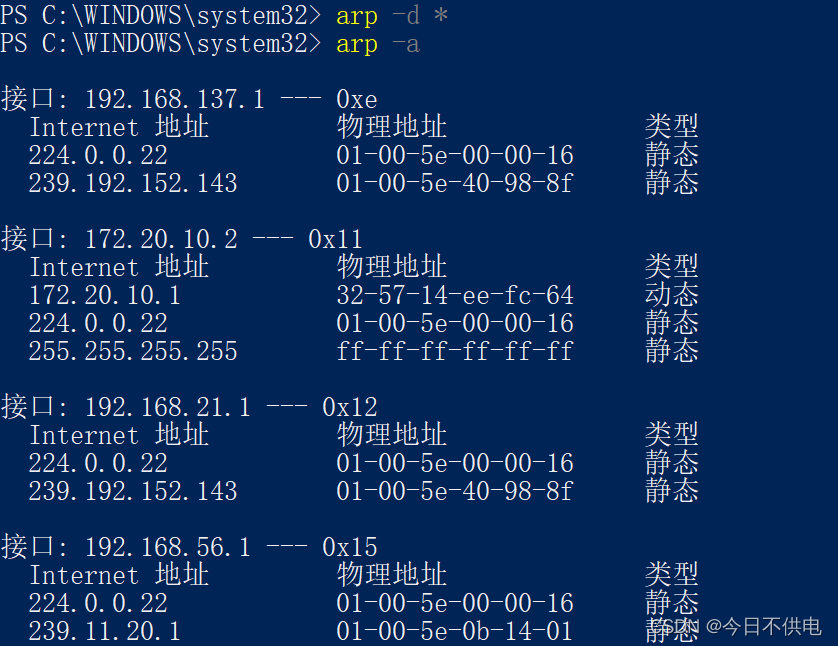

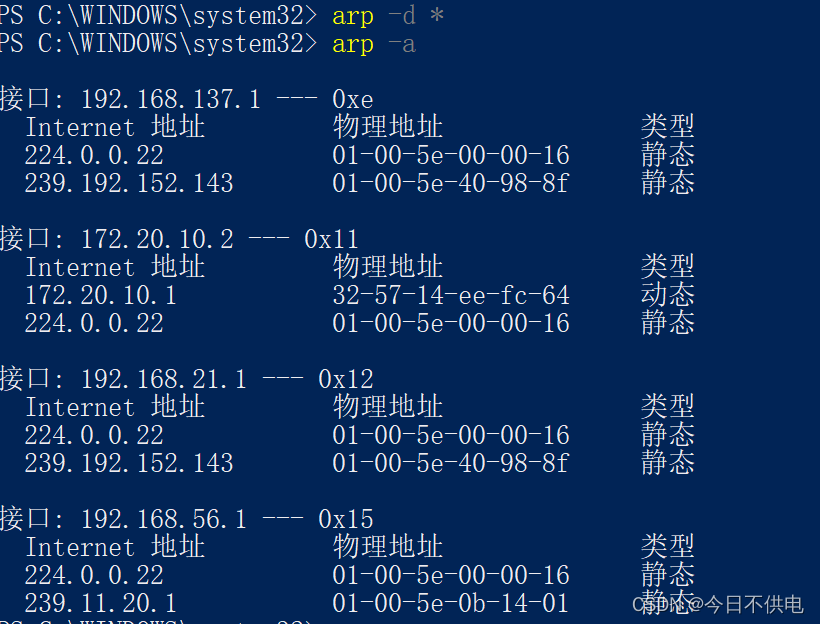

  1. 为防止干扰，先使用 arp -d * 命令清空 arp 缓存
    在这里插入图片描述

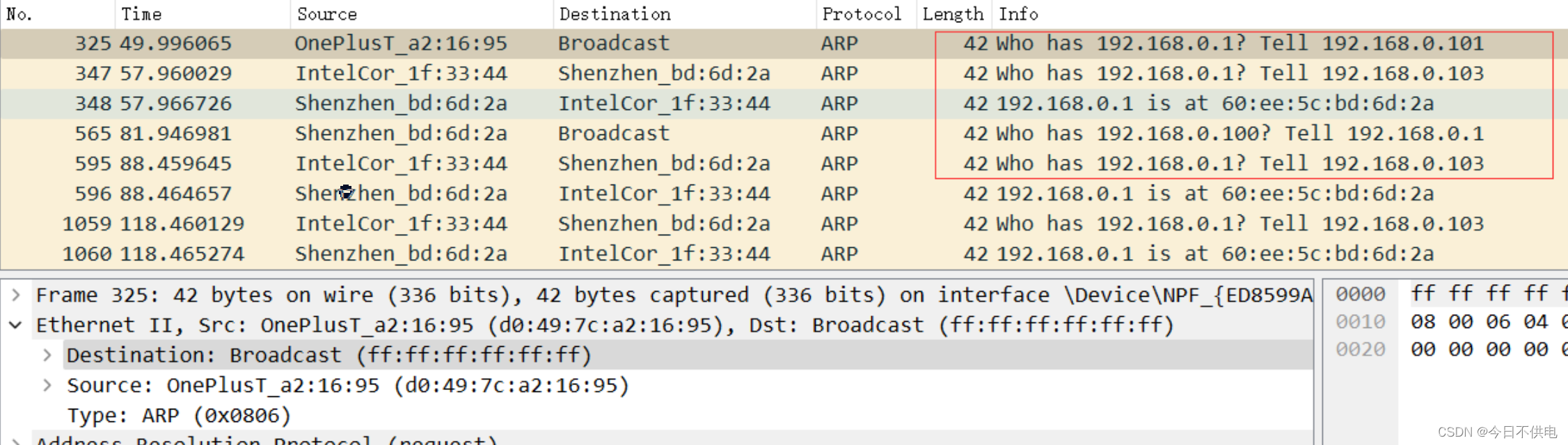

  2. 然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 arp 过滤）。查看这次 ARP 请求的是什么，注意观察该请求是谁在回应。
    在这里插入图片描述
    在这里插入图片描述

✎ 问题

通过以上的实验，你应该会发现，

1.ARP 请求都是使用广播方式发送的 如果访问的是本子网的 IP，那么 ARP 解析将直接得到该 IP 对应的 MAC；如果访问的非本子网的IP， 那么 ARP 解析将得到网关MAC。 请问为什么？

答：ARP代理，访问非子网计算机时是通过路由器转接的，MAC地址是接入路由器端口的地址，再通过路由器发给相应计算机。

2.2 网络层

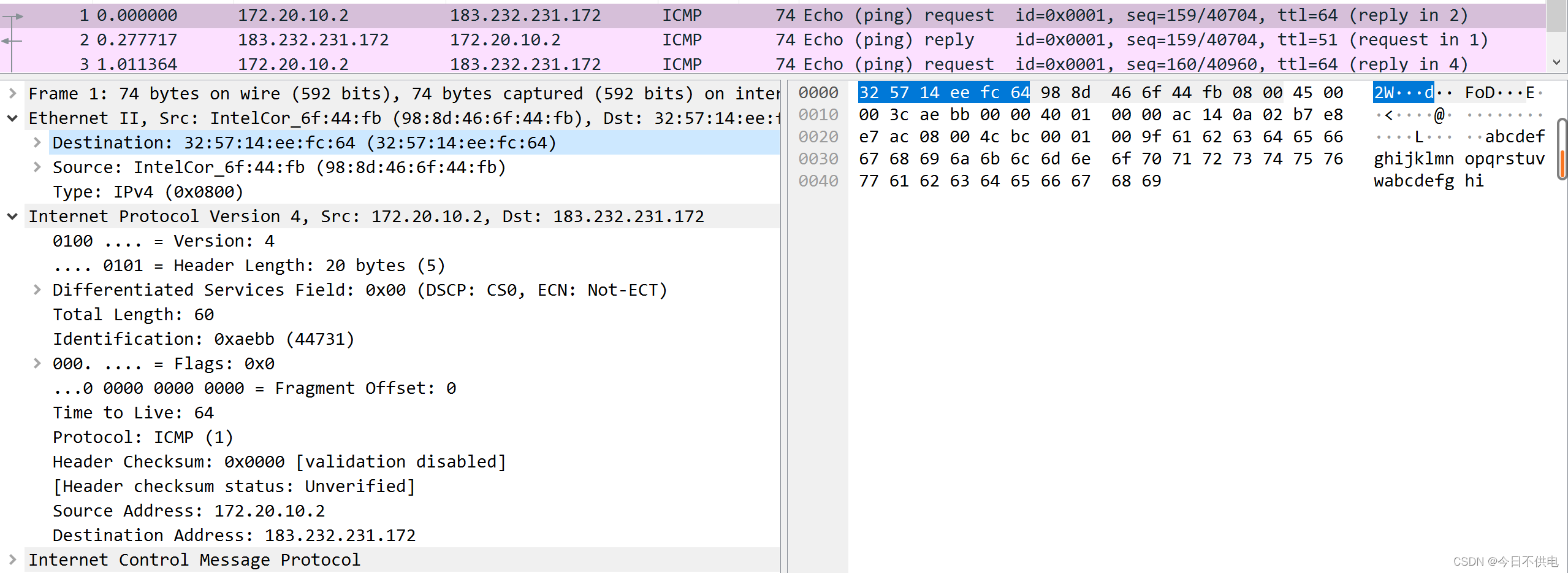

2.2.1 实作一 熟悉 IP 包结构

要求： 使用 Wireshark 任意进行抓包（可用 ip 过滤），熟悉 IP 包的结构，如：版本、头部长度、总长度、TTL、协议类型等字段。
在这里插入图片描述

在这里插入图片描述

版本：IPV4 ；头部长度：20 bytes ； 总体长度:60 ； 存活时间TTL：64s ； 协议：ICMP

✎ 问题
为提高效率，我们应该让 IP 的头部尽可能的精简。但在如此珍贵的 IP 头部你会发现既有头部长度字段，也有总长度字段。
请问为什么？

答：便于传输时的识别IP总长度，节省时间，当长度超过1500B时就会被返回链路层进行分段，从而使得效率提高。

2.2.2 实作二 IP 包的分段与重组

要求：
根据规定，一个 IP 包最大可以有 64K 字节。但由于 Ethernet 帧的限制，当 IP 包的数据超过 1500 字节时就会被发送方的数据链路层分段，然后在接收方的网络层重组。
缺省的，ping 命令只会向对方发送 32 个字节的数据。我们可以使用 ping 202.202.240.16 -l 2000 命令指定要发送的数据长度。此时使用 Wireshark 抓包（用 ip.addr == 202.202.240.16 进行过滤），了解 IP 包如何进行分段，如：分段标志、偏移量以及每个包的大小等。

✎ 问题

分段与重组是一个耗费资源的操作，特别是当分段由传送路径上的节点即路由器来完成的时候，所以 IPv6 已经不允许分段了。那么 IPv6中，如果路由器遇到了一个大数据包该怎么办？

转发到支持该数据传输的路由上或者丢弃。

2.2.3 实作三 考察 TTL 事件

要求： 在 IP 包头中有一个 TTL 字段用来限定该包可以在 Internet上传输多少跳（hops），一般该值设置为 64、128等。

在验证性实验部分我们使用了 tracert 命令进行路由追踪。其原理是主动设置 IP 包的 TTL 值，从 1 开始逐渐增加，直至到达最终目的主机。

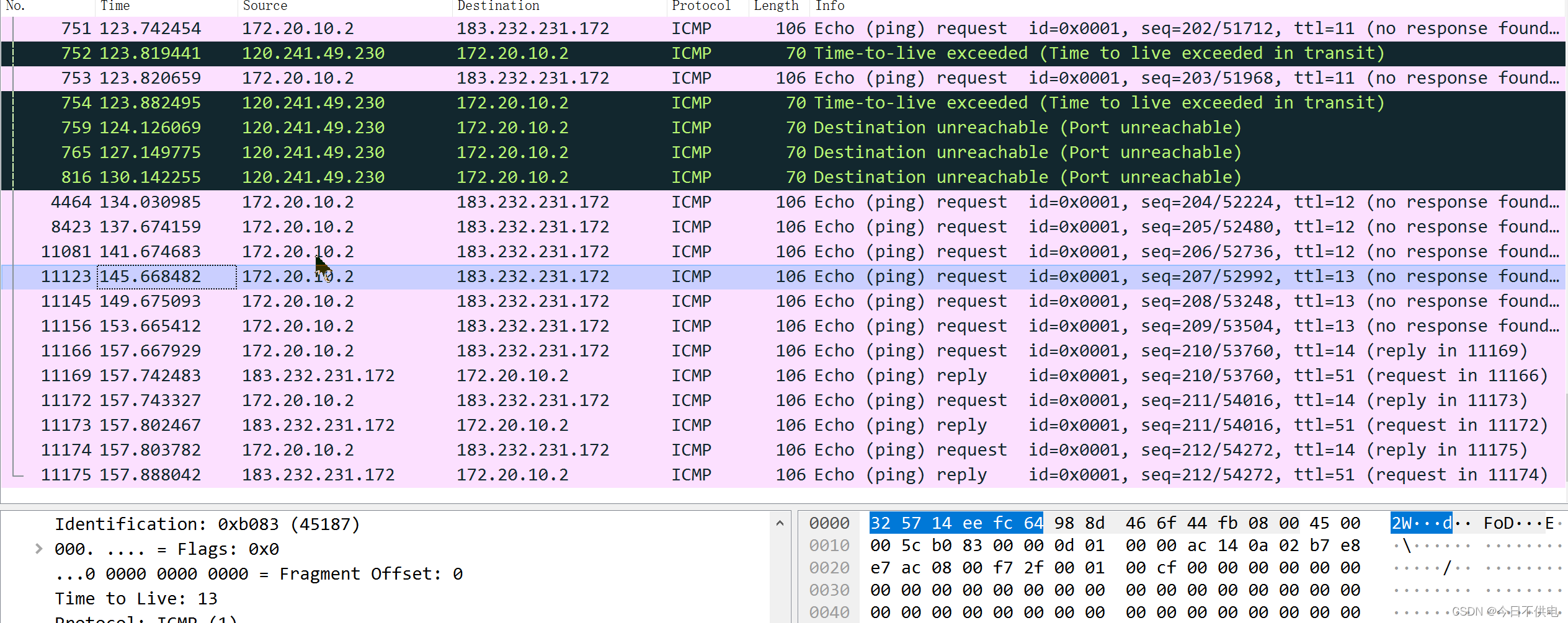

请使用 tracert www.baidu.com 命令进行追踪，此时使用 Wireshark 抓包（用 icmp 过滤），分析每个发送包的 TTL 是如何进行改变的，从而理解路由追踪原理。
在这里插入图片描述

TTL是从1开始，每经过一个路由，TTL的的设置就会增加1，直到到达目的地址。发送包才将TTL设置为64或者128，将数据按照路由的顺序进行数据的发送。

✎ 问题

在 IPv4 中，TTL 虽然定义为生命期即 Time To Live，但现实中我们都以跳数/节点数进行设置。如果你收到一个包，其 TTL的值为 50，那么可以推断这个包从源点到你之间有多少跳？

答： 经过14跳，一般TTL的设置为与其最靠进的2的n次幂。

2.3 传输层

2.3.1 实作一 熟悉 TCP 和 UDP 段结构

要求：

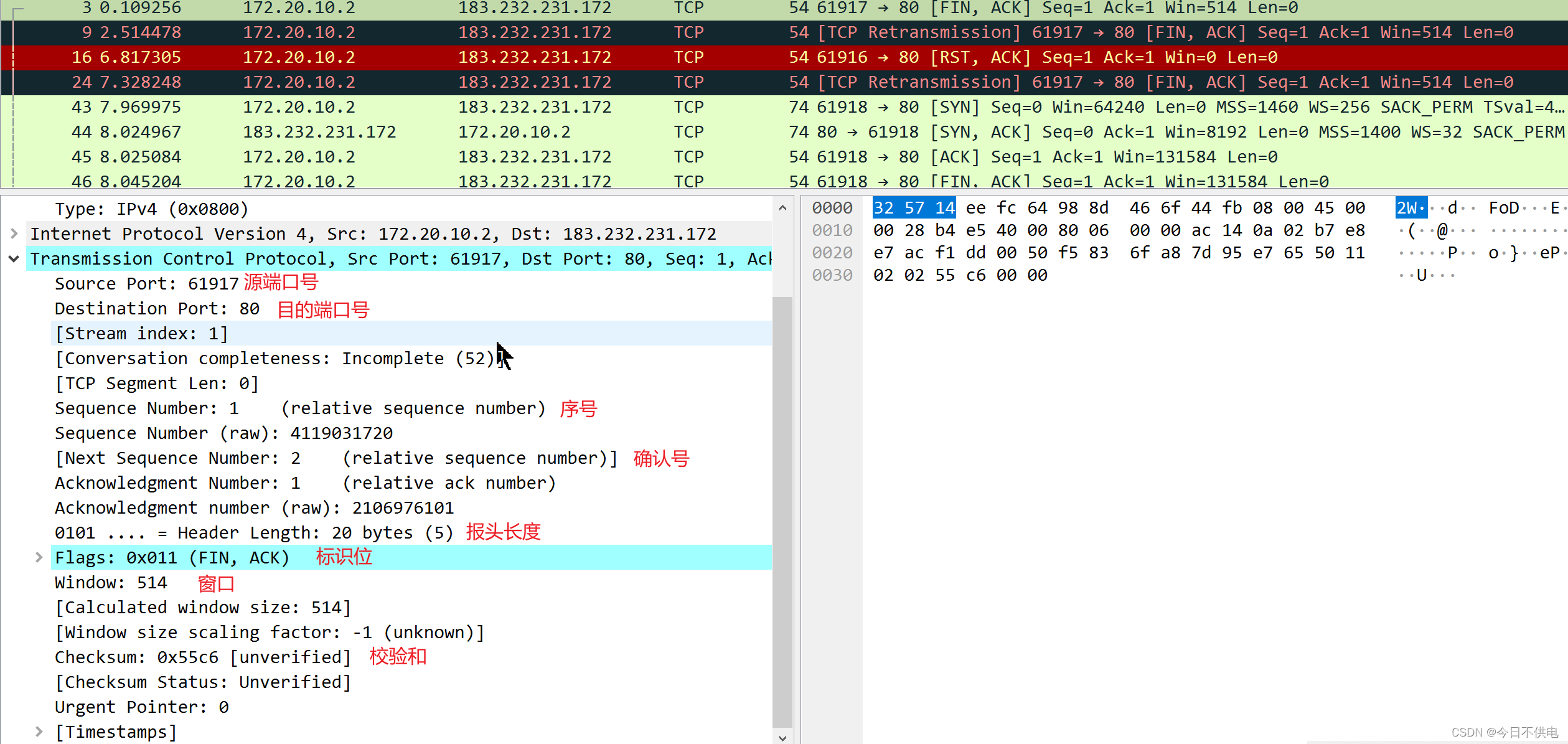

  1. 用 Wireshark 任意抓包（可用 tcp 过滤），熟悉 TCP 段的结构，如：源端口、目的端口、序列号、确认号、各种标志位等字段。
    在这里插入图片描述

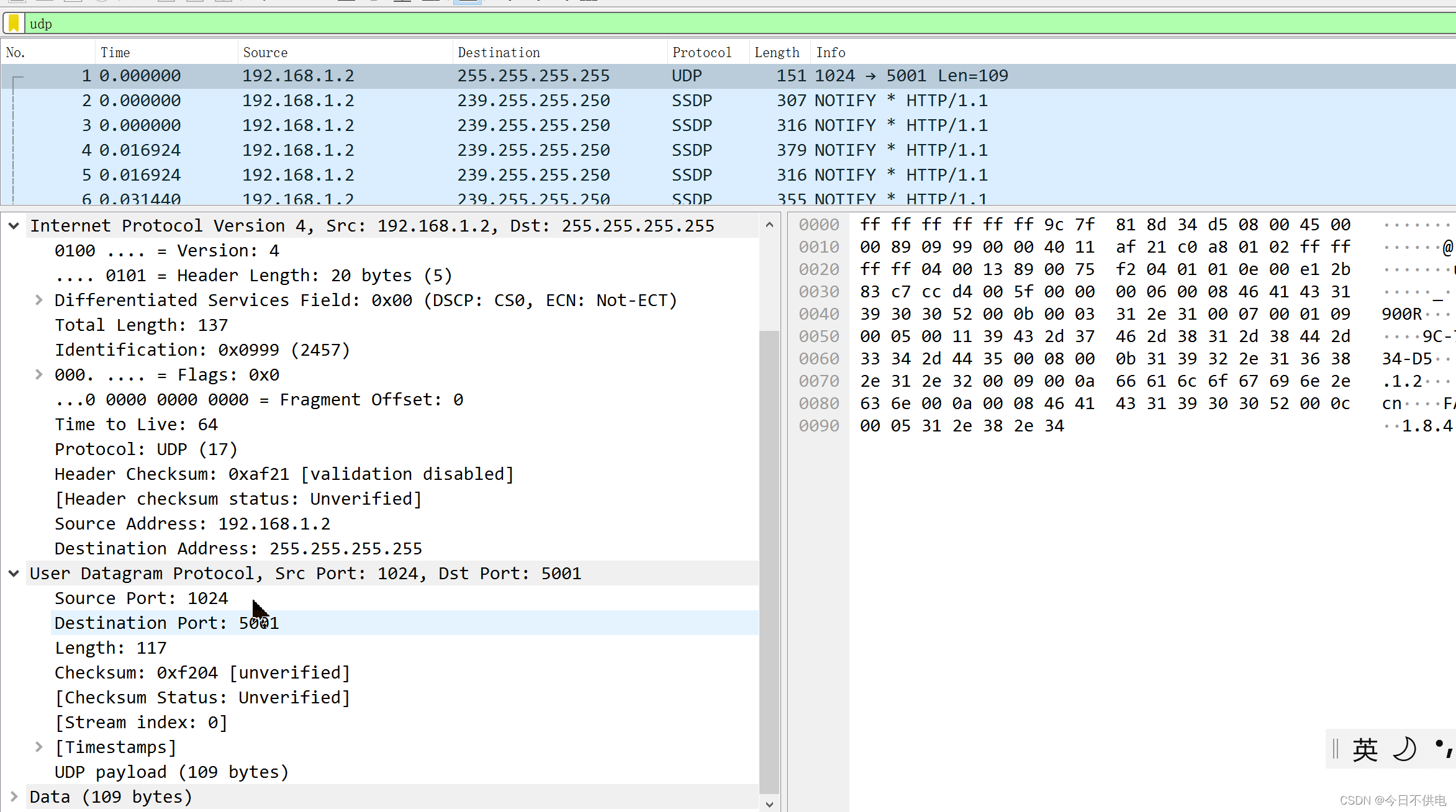

  2. 用 Wireshark 任意抓包（可用 udp 过滤），熟悉 UDP 段的结构，如：源端口、目的端口、长度等。

在这里插入图片描述

✎ 问题

由上大家可以看到 UDP 的头部比 TCP 简单得多，但两者都有源和目的端口号。请问源和目的端口号用来干什么？

源端口来表示发送终端的某个应用程序，目的端口来表示接收终端的某个应用程序。端口号就是来标识终端的应用程序，从而实现应用程序之间的通信。

2.3.2 实作二 分析 TCP 建立和释放连接

要求：

  1. 打开浏览器访问
    qige.io     网站，用 Wireshark 抓包（可用 tcp 过滤后再使用加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间使得能够捕获释放连接的包。

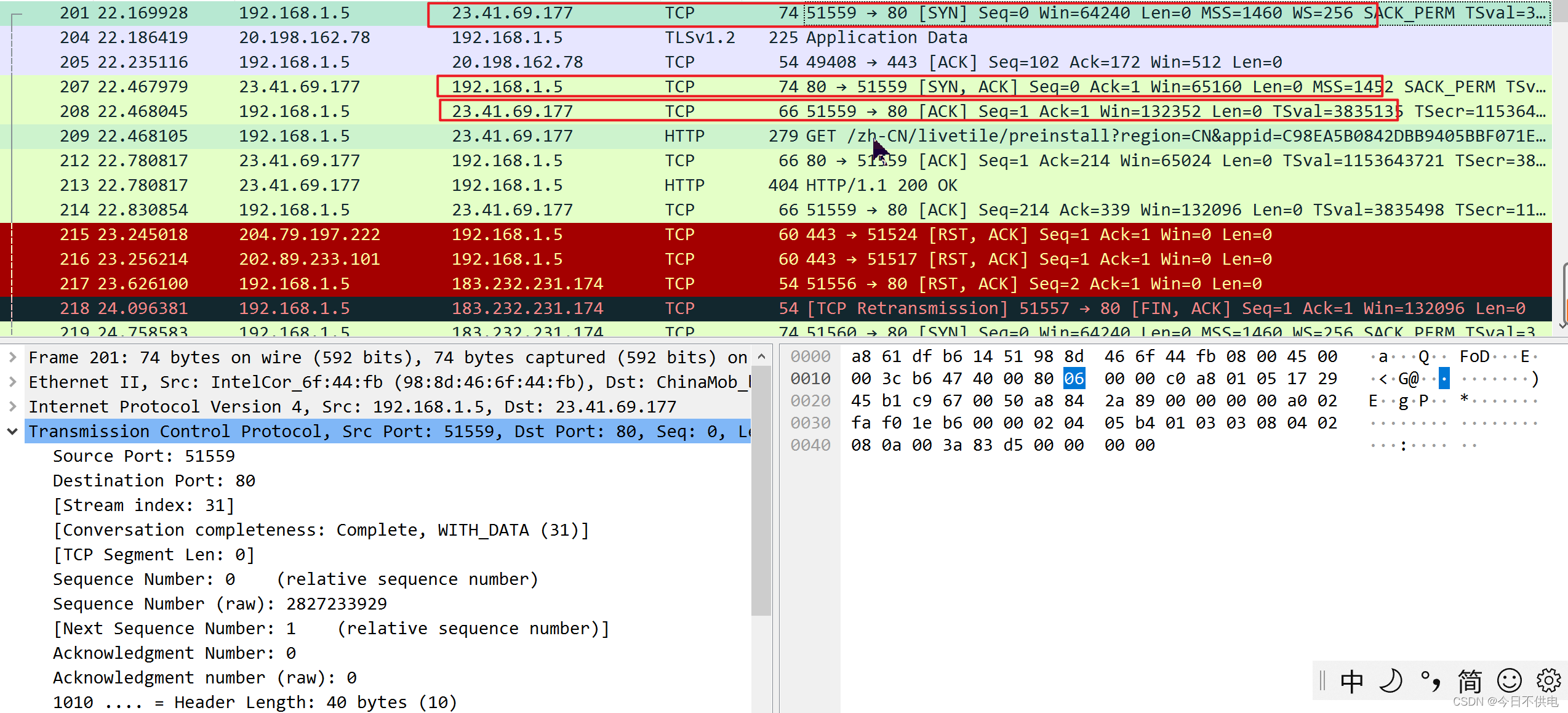

  2. 请在你捕获的包中找到三次握手建立连接的包，并说明为何它们是用于建立连接的，有什么特征。
    在这里插入图片描述

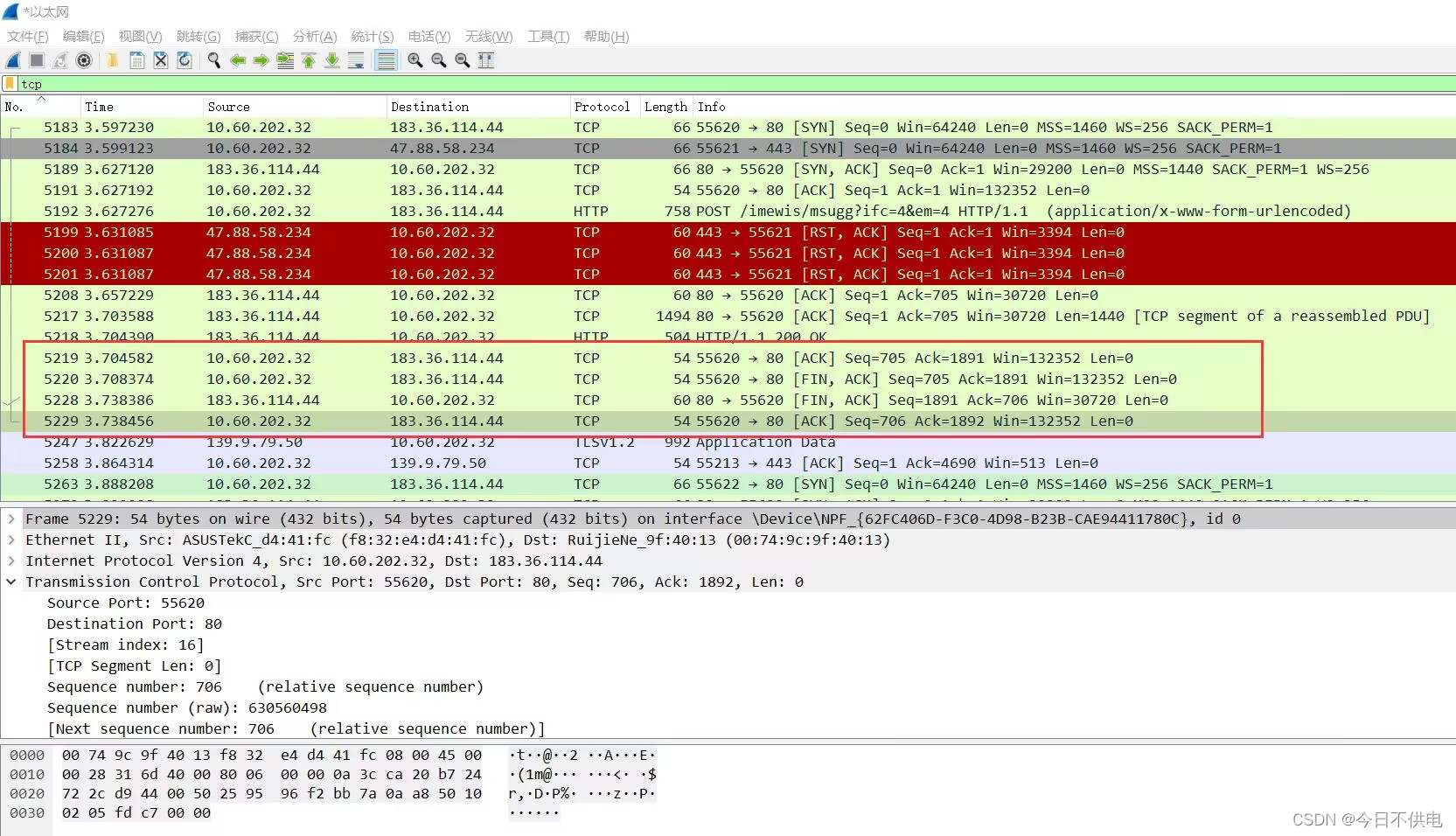

  3. 请在你捕获的包中找到四次挥手释放连接的包，并说明为何它们是用于释放连接的，有什么特征。
    在这里插入图片描述

✎ 问题一

去掉 Follow TCP Stream，即不跟踪一个 TCP 流，你可能会看到访问 qige.io时我们建立的连接有多个。请思考为什么会有多个连接？作用是什么？

它们之间的连接是属于短连接，一旦数据发送完成后，就会断开连接。虽然，断开连接，但是页面还是存在，由于页面已经被缓存下来。一旦需要重新进行发送数据，就要再次进行连接。这样的连接，是为了实现多个用户进行访问，对业务频率不高的场合，节省通道的使用，不让其长期占用通道。

✎ 问题二

我们上面提到了释放连接需要四次挥手，有时你可能会抓到只有三次挥手。原因是什么？

将中间的两次合成为一次。例如：客户端向服务端发送断开连接的请求为第一次挥手，服务端向客户端回复同意断开连接为第二次挥手，接着服务端向客户端发送断开连接的请求为第三次挥手，客户端向服务端回复同意断开连接为第四次挥手。三次挥手是将服务器向客户端发送断开连接和回复同意断开连接合成一次挥手，其他两次挥手不变。

2.4 应用层

应用层的协议非常的多，我们只对 DNS 和 HTTP 进行相关的分析。

2.4.1 实作一 了解 DNS 解析

要求：

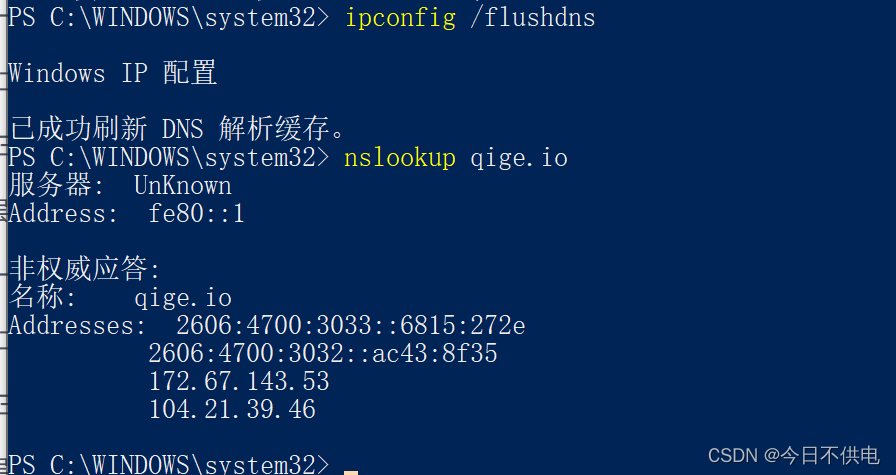

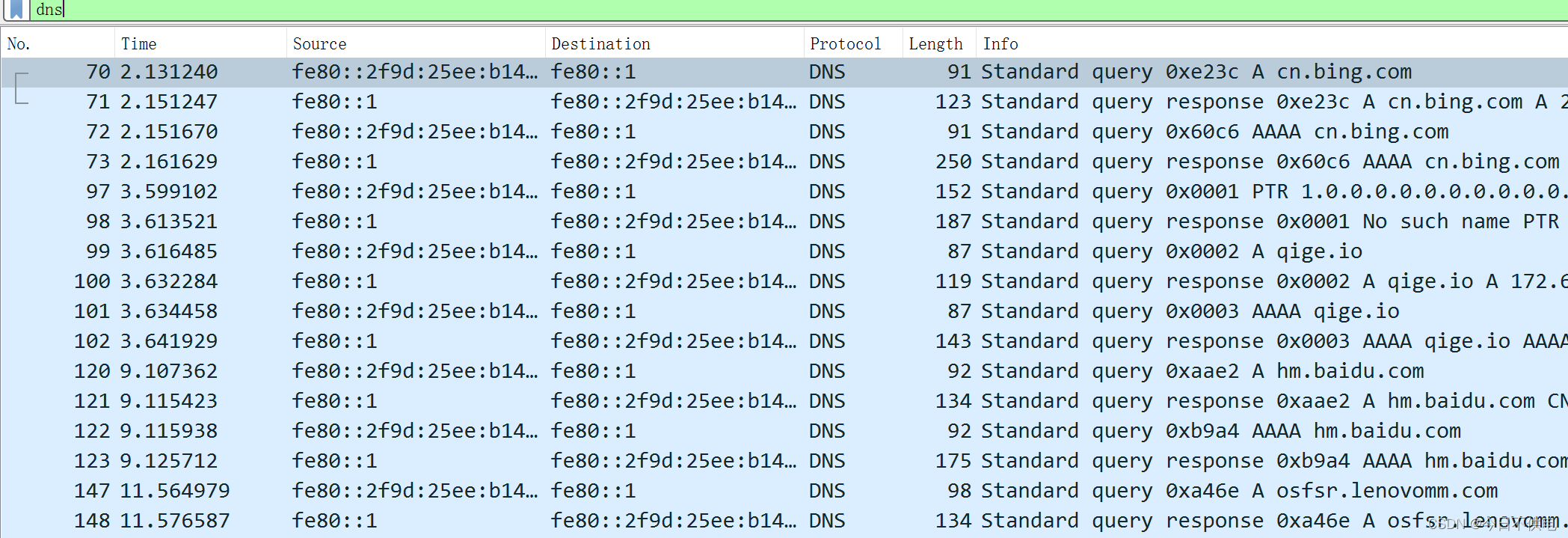

  1. 先使用 ipconfig /flushdns 命令清除缓存，再使用 nslookup qige.io 命令进行解析，同时用Wireshark 任意抓包（可用 dns 过滤）。
  2. 你应该可以看到当前计算机使用 UDP，向默认的 DNS 服务器的 53号端口发出了查询请求，而 DNS 服务器的 53 号端口返回了结果。
  3. 可了解一下 DNS 查询和应答的相关字段的含义
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

✎ 问题

你可能会发现对同一个站点，我们发出的 DNS 解析请求不止一个，思考一下是什么原因？

DNS不止一个的原因可能是DNS解析过程是先从浏览器的DNS缓存中检查是否有这个网址的映射关系，如果有，就返回IP，完成域名解析；如果没有，操作系统会先检查自己本地的hosts文件是否有这个网址的映射关系，如果有，就返回IP，完成域名解析；如果还没有，电脑就要向本地DNS服务器发起请求查询域名；本地DNS服务器拿到请求后，先检查一下自己的缓存中有没有这个地址，有的话直接返回；没有的话本地DNS服务器会从配置文件中读取根DNS服务器的地址，然后向其中一台发起请求；直到获得对应的IP为止。

2.4.2 实作二 了解 HTTP 的请求和应答

要求：

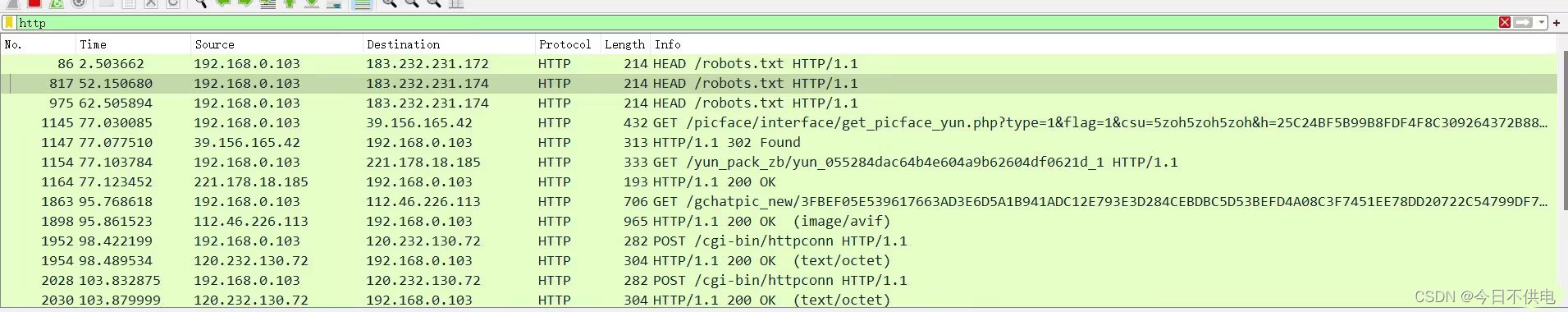

  1. 打开浏览器访问 qige.io 网站，用 Wireshark 抓包（可用http 过滤再加上 Follow TCP Stream），不要立即停止 Wireshark 捕获，待页面显示完毕后再多等一段时间以将释放连接的包捕获。
    在这里插入图片描述

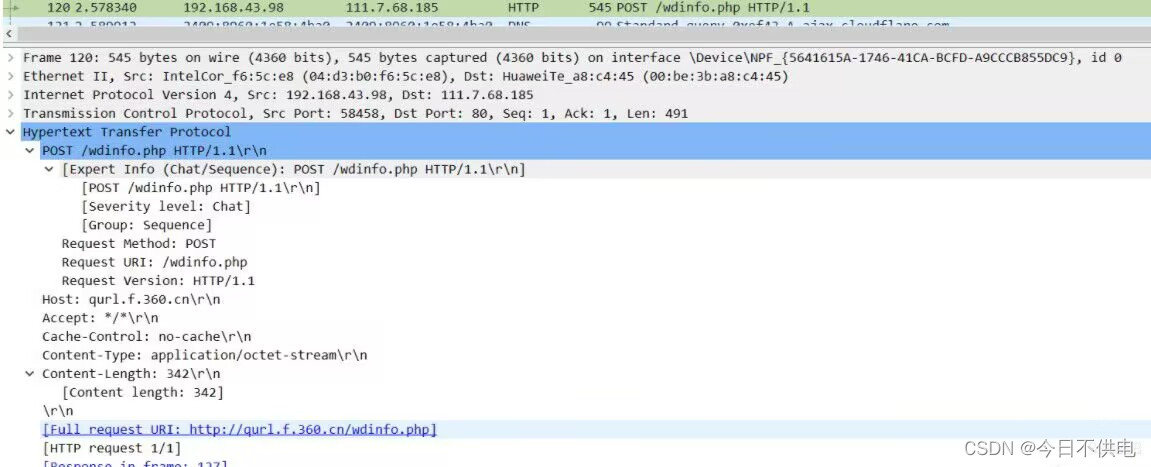

  2. 请在你捕获的包中找到HTTP 请求包，查看请求使用的什么命令，如：GET, POST。并仔细了解请求的头部有哪些字段及其意义。
    在这里插入图片描述

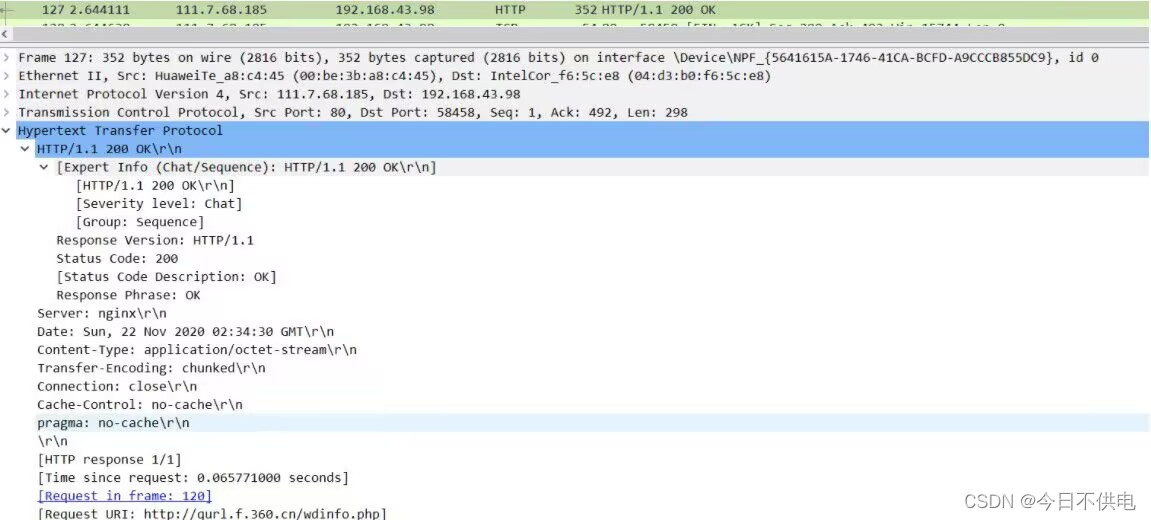

  3. 请在你捕获的包中找到HTTP 应答包，查看应答的代码是什么，如：200, 304, 404 等。并仔细了解应答的头部有哪些字段及其意义。

在这里插入图片描述

常见的状态码：

100： 继续 客户端应当继续发送请求。客户端应当继续发送请求的剩余部分，或者如果请求已经完成，忽略这个响应。 102： 继续处理
由WebDAV（RFC 2518）扩展的状态码，代表处理将被继续执行。 200： 请求成功 处理方式：获得响应的内容，进行处理 201：
请求完成，结果是创建了新资源。新创建资源的URI可在响应的实体中得到 处理方式：爬虫中不会遇到 300：
该状态码不被HTTP/1.0的应用程序直接使用， 只是作为3XX类型回应的默认解释。存在多个可用的被请求资源。
处理方式：若程序中能够处理，则进行进一步处理，如果程序中不能处理，则丢弃 301：
请求到的资源都会分配一个永久的URL，这样就可以在将来通过该URL来访问此资源 处理方式：重定向到分配的URL 302：
请求到的资源在一个不同的URL处临时保存 处理方式：重定向到临时的URL 304： 请求的资源未更新 400： 非法请求 404： 没有找到
处理方式：丢弃 500： 服务器内部错误
服务器遇到了一个未曾预料的状况，导致了它无法完成对请求的处理。一般来说，这个问题都会在的源代码出现错误时出现。 501： 服务器无法识别
服务器不支持当前请求所需要的某个功能。当服务器无法识别请求的方法，并且无法支持其对任何资源的请求。

✍ 建议：

HTTP 请求和应答的头部字段值得大家认真的学习，因为基于 Web 的编程中我们将会大量使用。如：将用户认证的令牌信息放到头部，或者把cookie 放到头部等。

✎ 问题

刷新一次 qige.io 网站的页面同时进行抓包，你会发现不少的304代码的应答，这是所请求的对象没有更改的意思，让浏览器使用本地缓存的内容即可。那么服务器为什么会回答 304 应答而不是常见的200 应答？

304应答者应征资源未更新，200应答者应征成功，应答内容已有。服务器回答304回答说明qige.io网站的页面已经被浏览器缓存，网站在刷新时直接从本地缓存中取出，说明请求内容并未发生变化，服务器回答304回答。

4. Cisco Packet Tracer 实验

本部分实验共有 14个，需使用 Cisco Packet Tracer 软件完成。

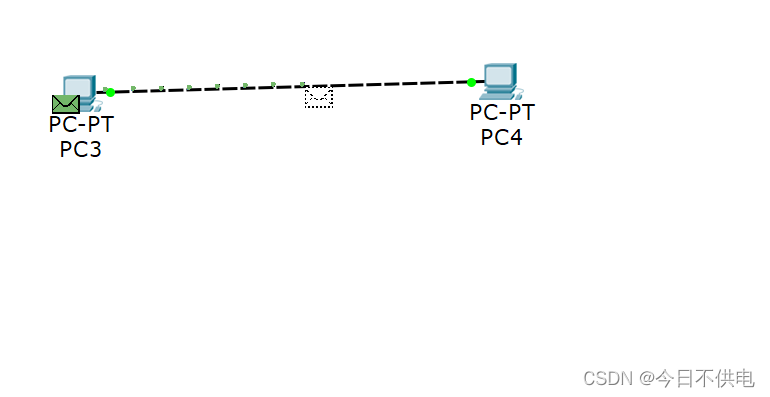

4.1 直接连接两台 PC 构建 LAN

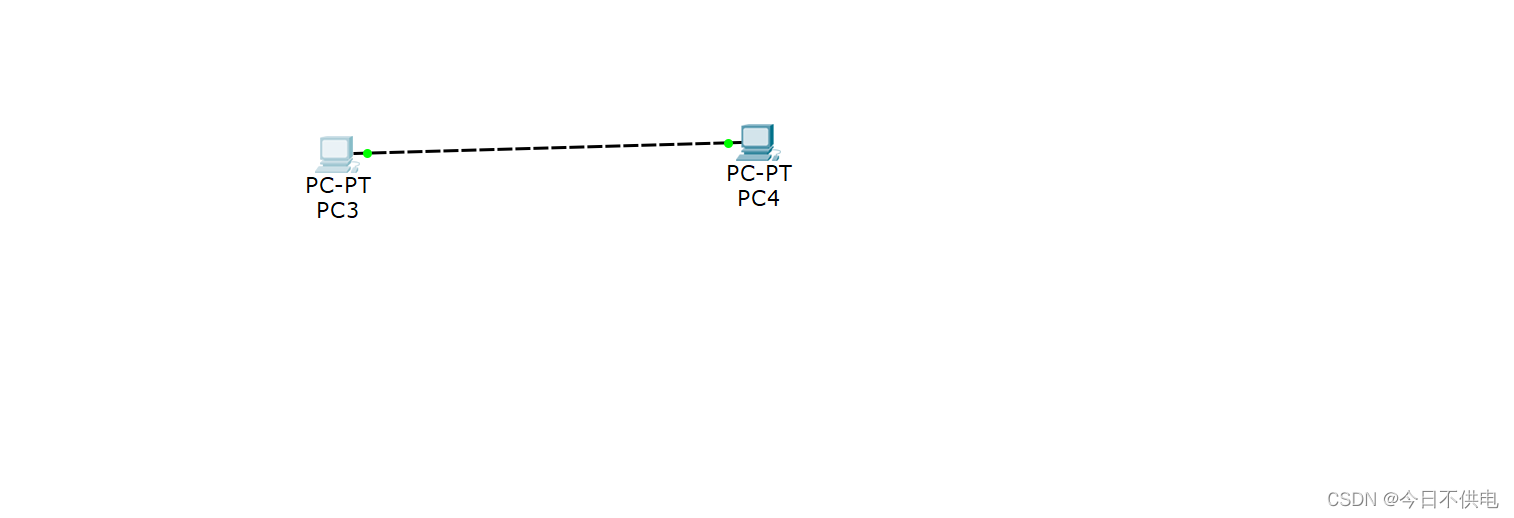

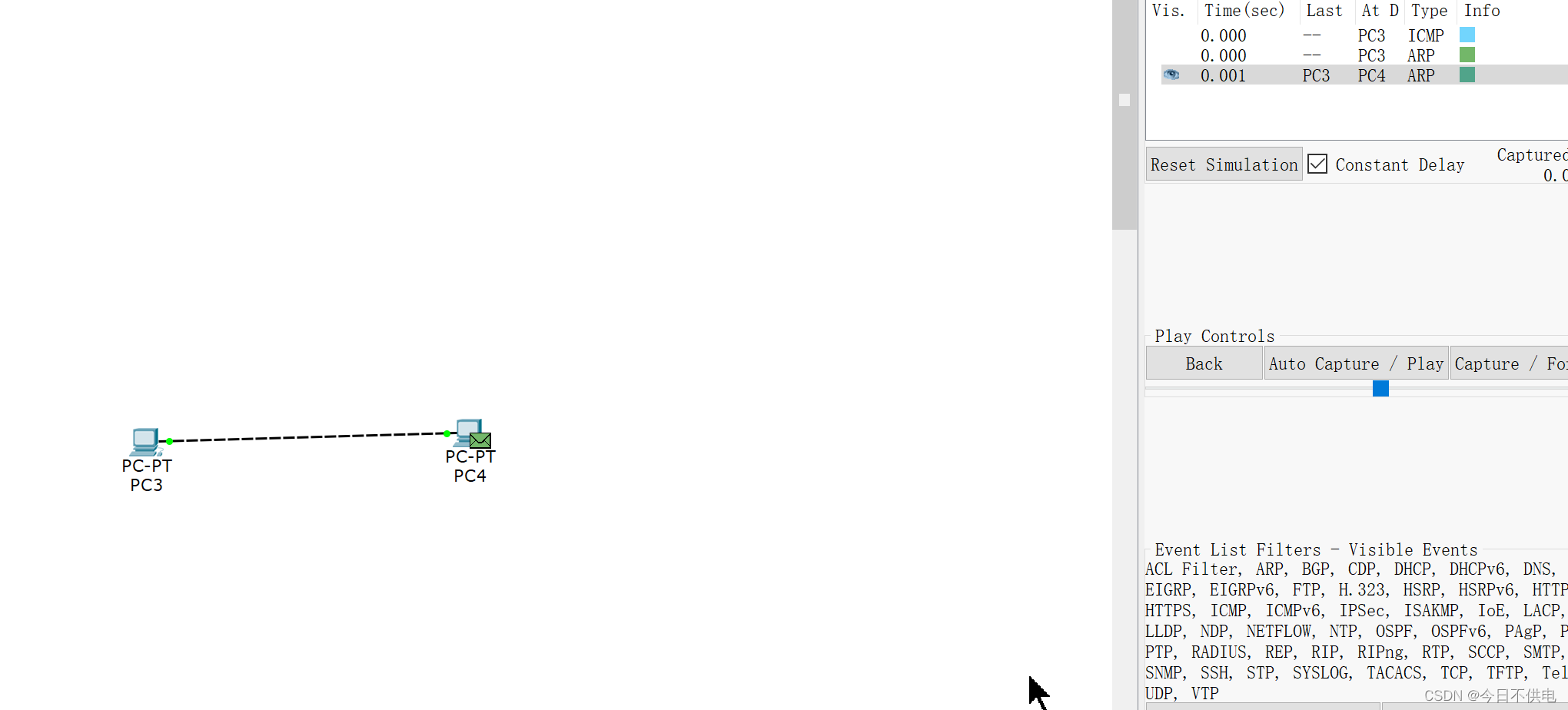

将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。
在这里插入图片描述

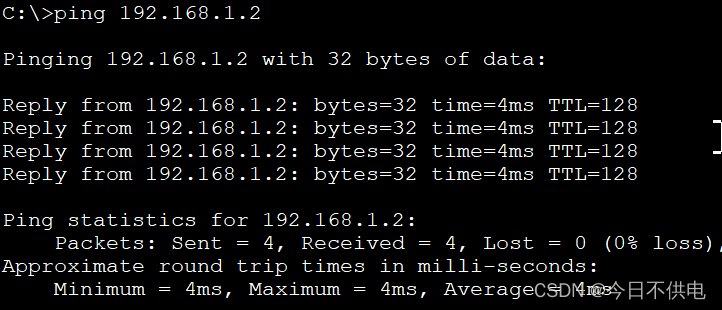

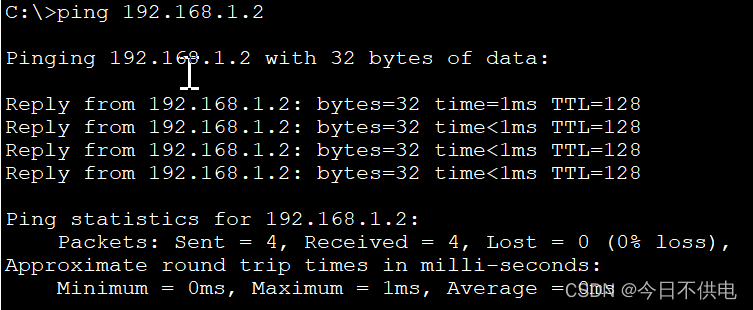

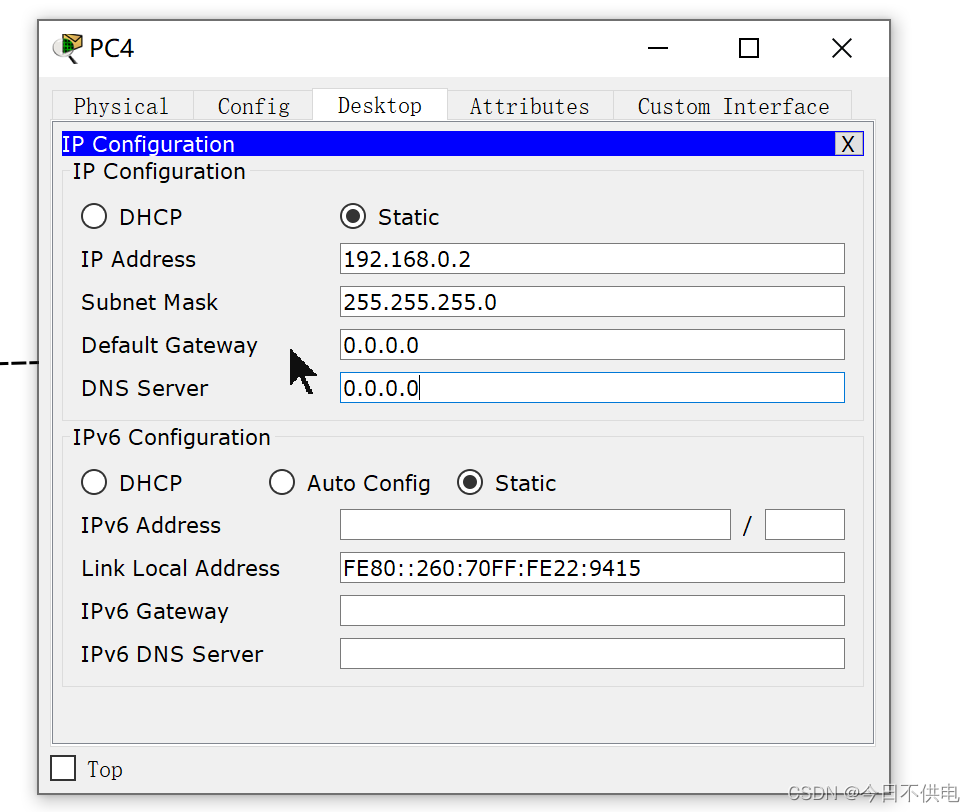

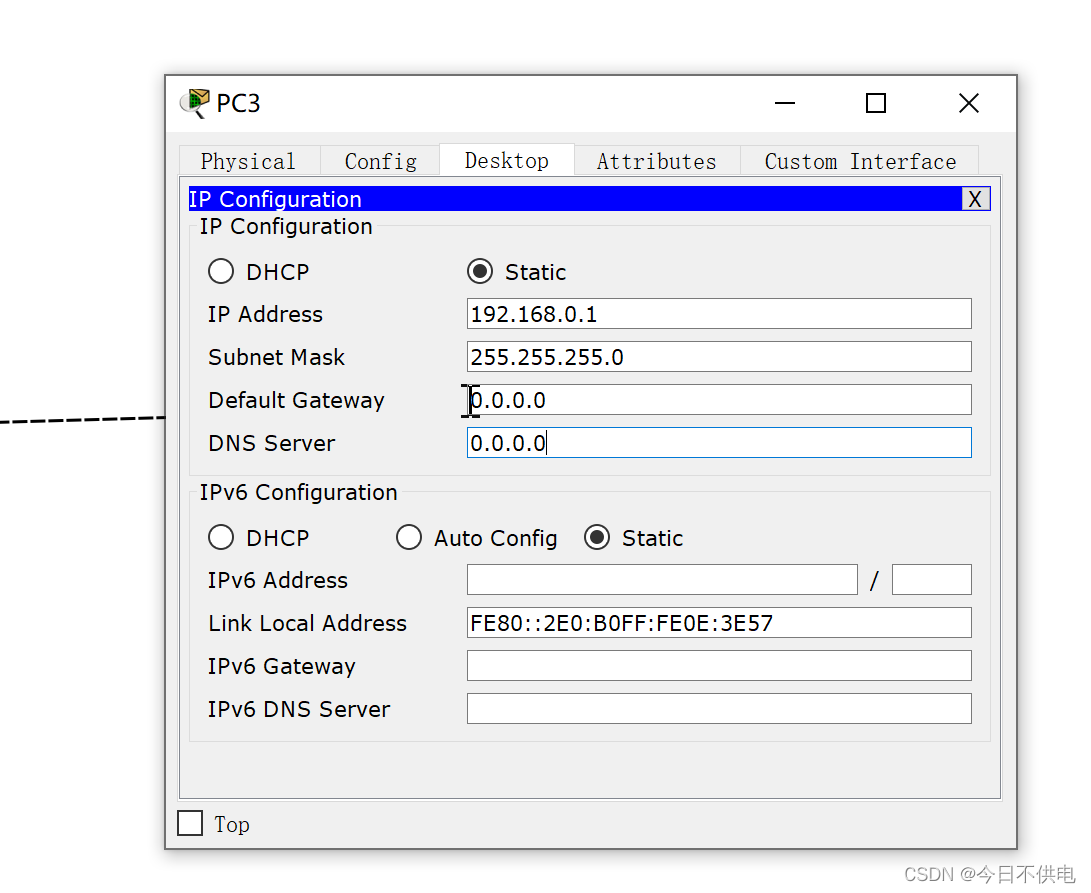

进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4.2 用交换机构建 LAN

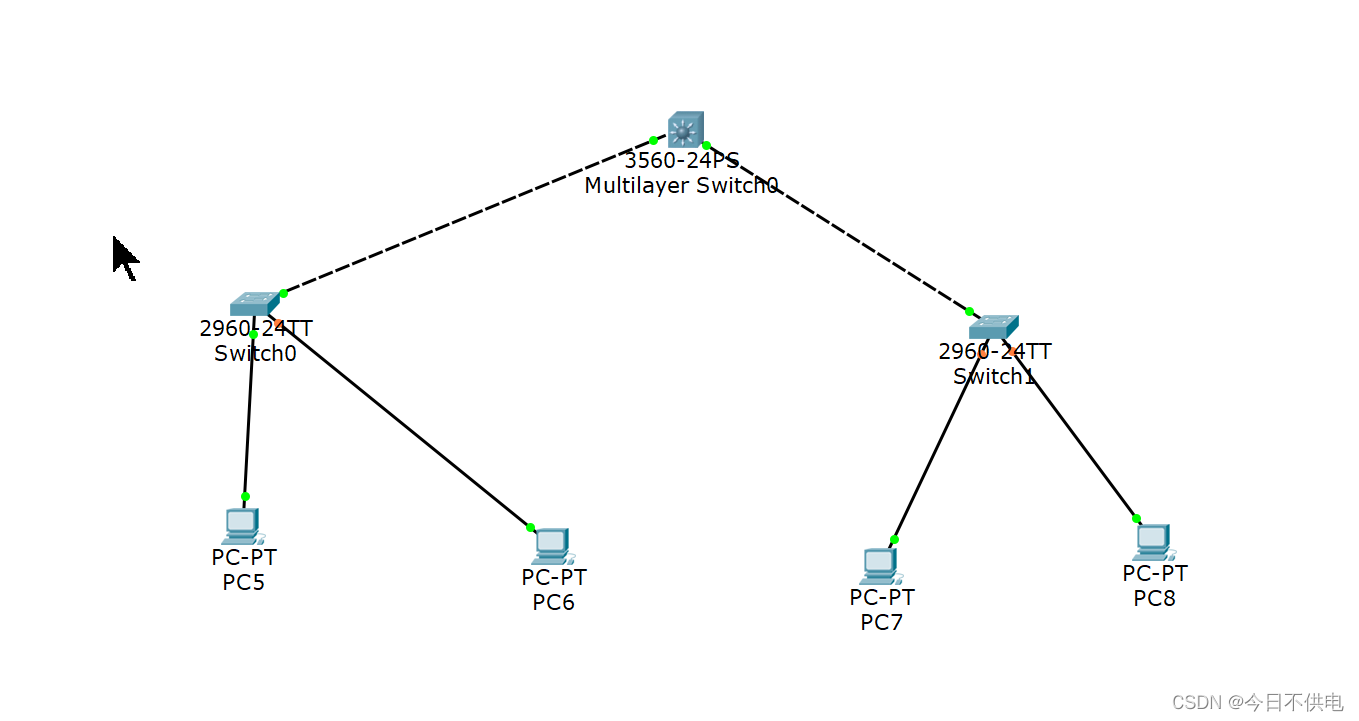

构建如下拓扑结构的局域网：
在这里插入图片描述

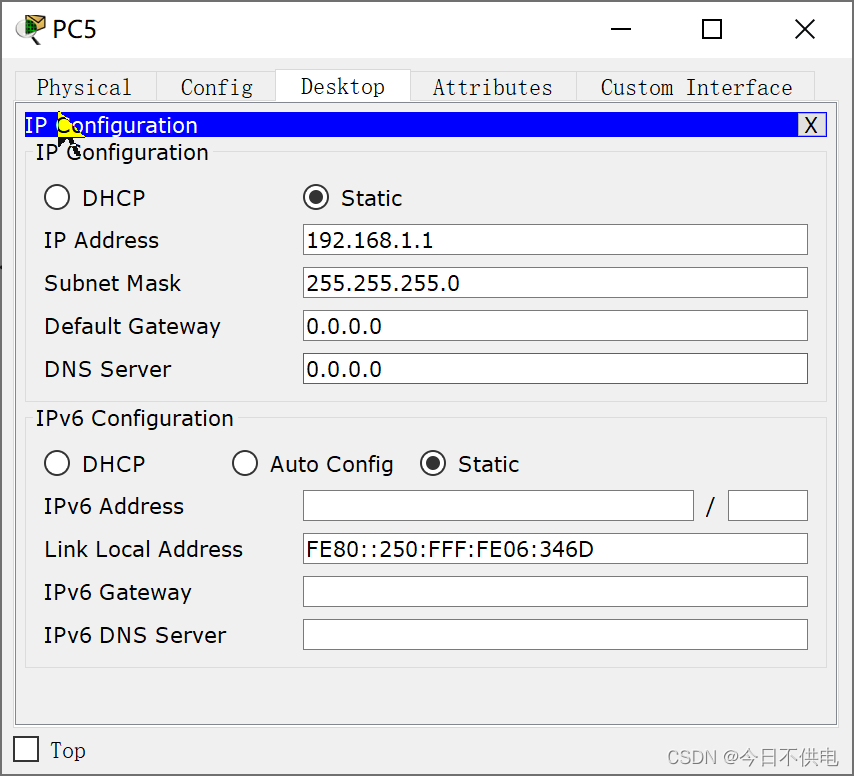

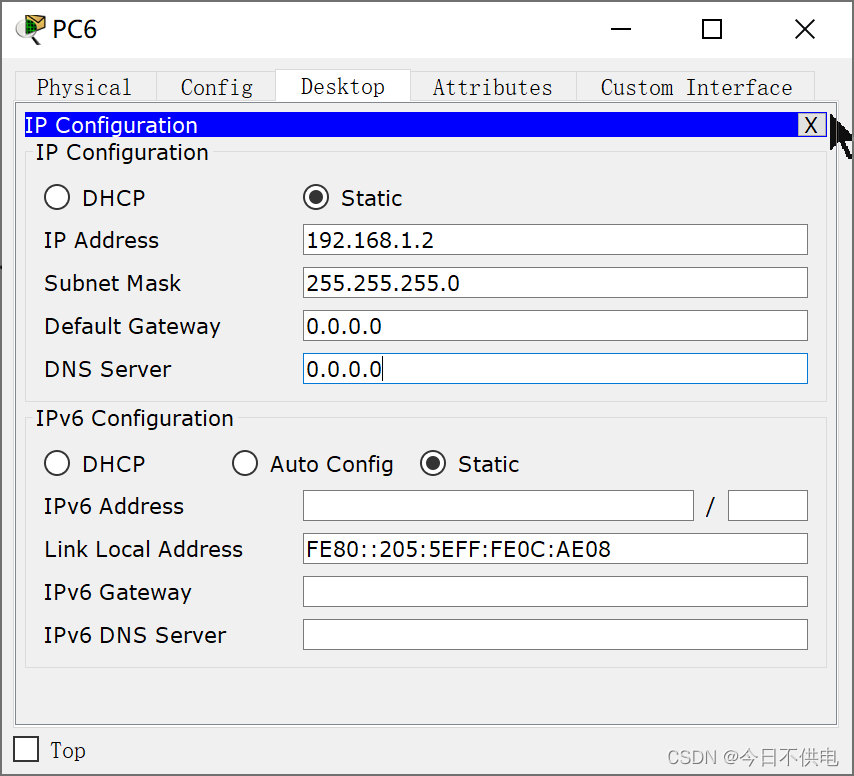

各PC的基本网络配置如下表：

机器名IP子网掩码
PC5192.168.1.1255.255.255.0
PC6192.168.1.2255.255.255.0
PC7192.168.2.1255.255.255.0
PC8192.168.2.2255.255.255.0

在这里插入图片描述
在这里插入图片描述

✎ 问题

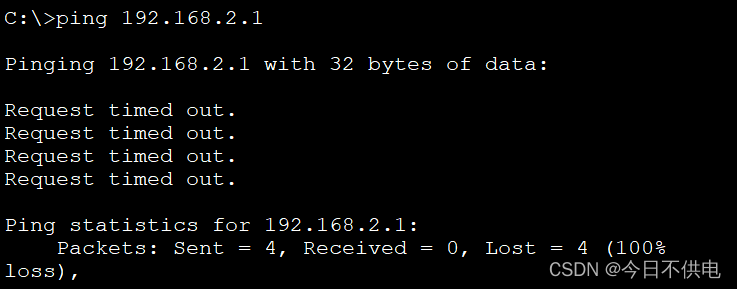

  1. PC5 能否 ping 通 PC6、PC7、PC8 ？
  2. PC8 能否 ping 通 PC5、PC6、PC7 ？为什么？
  3. 将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗?为什么？
  4. 使用二层交换机连接的网络需要配置网关吗？为什么？

答：

  1. PC5能ping通PC6，但不能ping通PC7、PC8,因为与这两个不在同一子网。
    在这里插入图片描述
    在这里插入图片描述
  2. PC8能ping通PC7，但不能ping通PC5、PC6,因为与这两个不在同一子网。类似上两张图。
  3. 相互之间能ping通。如果掩码为255.255.255.0，PC2、PC3和PC4、PC5不是同一局域网，他们之间不能互通。而掩码改为255.255.0.0，他们之间属于同一局域网下，可以互通。
    在这里插入图片描述
  4. 需要。网关用于在2个网络间建立传输连接，使不同网络上的主机间可以建立起跨越多个网络的级联的、点对点的传输连接。

4.3 交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

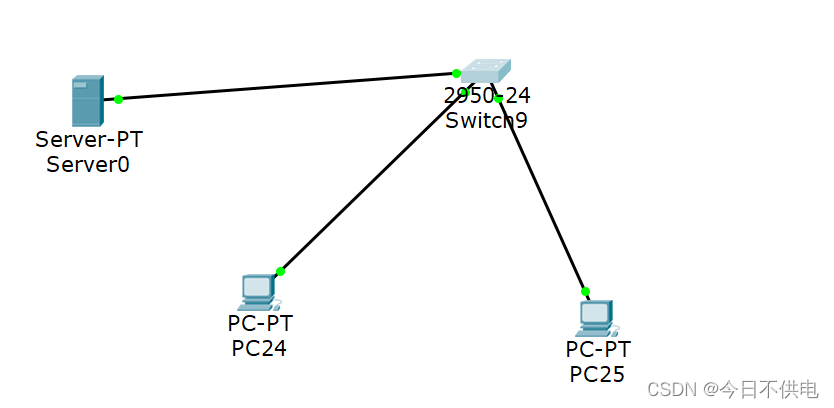

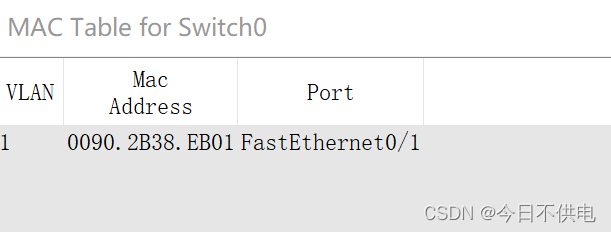

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch0，选择 MAC Table，可以看到最初交换机的 MAC 表是空的
在这里插入图片描述

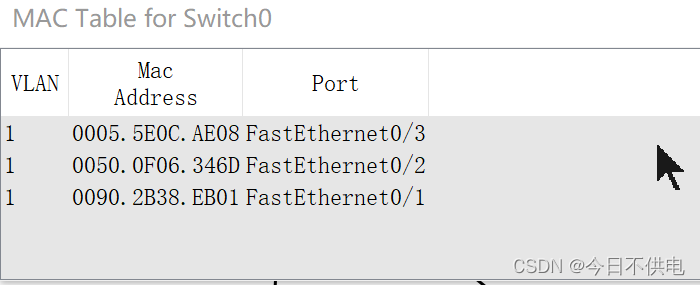

用 PC5 访问（ping）PC5 后，再查看该交换机的 MAC 表
在这里插入图片描述
在这里插入图片描述

现在有相应的记录。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

📬 秘籍

你还可以使用 CPT 的 Simulation 模式即模拟方式进一步看清楚这个过程！

4.4 生成树协议（Spanning Tree Protocol）

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。

而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

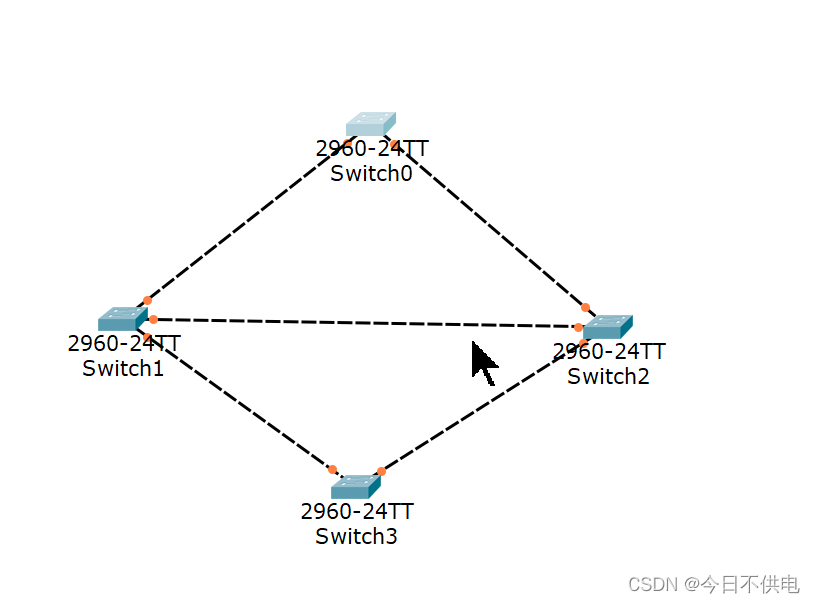

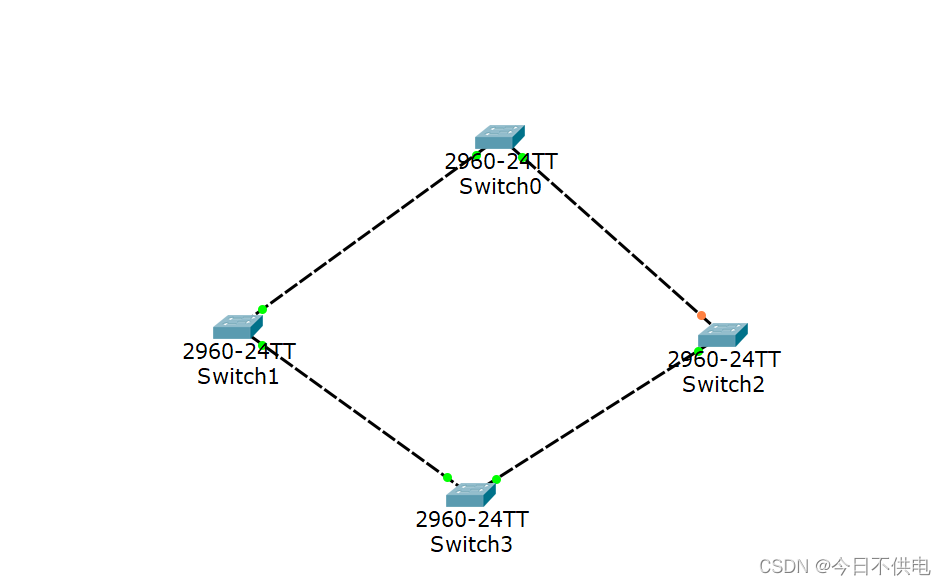

只使用交换机，构建如下拓扑：
在这里插入图片描述

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。

随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 Switch1 为根（具体哪个是根交换机有相关的策略）的具有唯一路径树即生成树！

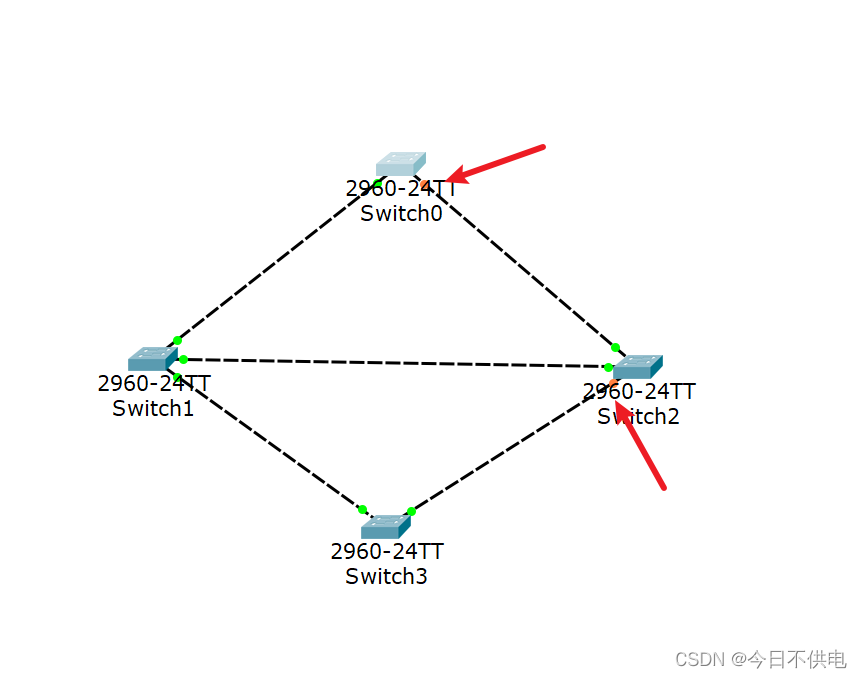

经过一段时间，随着 STP 协议成功构建了生成树后，Switch2的两个接口当前物理上是连接的，但逻辑上是不通的，处于Blocking状态（桔色）如下图所示：
在这里插入图片描述

在网络运行期间，假设某个时候 Switch1 与 Switch2 之间的物理连接出现问题（将 Switch1 与 Switch2 的连线剪掉），则该生成树将自动发生变化。Switch2 下方先前 Blocking 的那个接口现在活动了（绿色），但上方那个接口仍处于 Blocking 状态（桔色）。如下图所示：
在这里插入图片描述

🗣 注意

交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路，从而形成广播风暴。

📬 秘籍

使用 CPT 的 Simulation 即模拟方式可非常清楚看到这个过程！

4.5 路由器配置初步

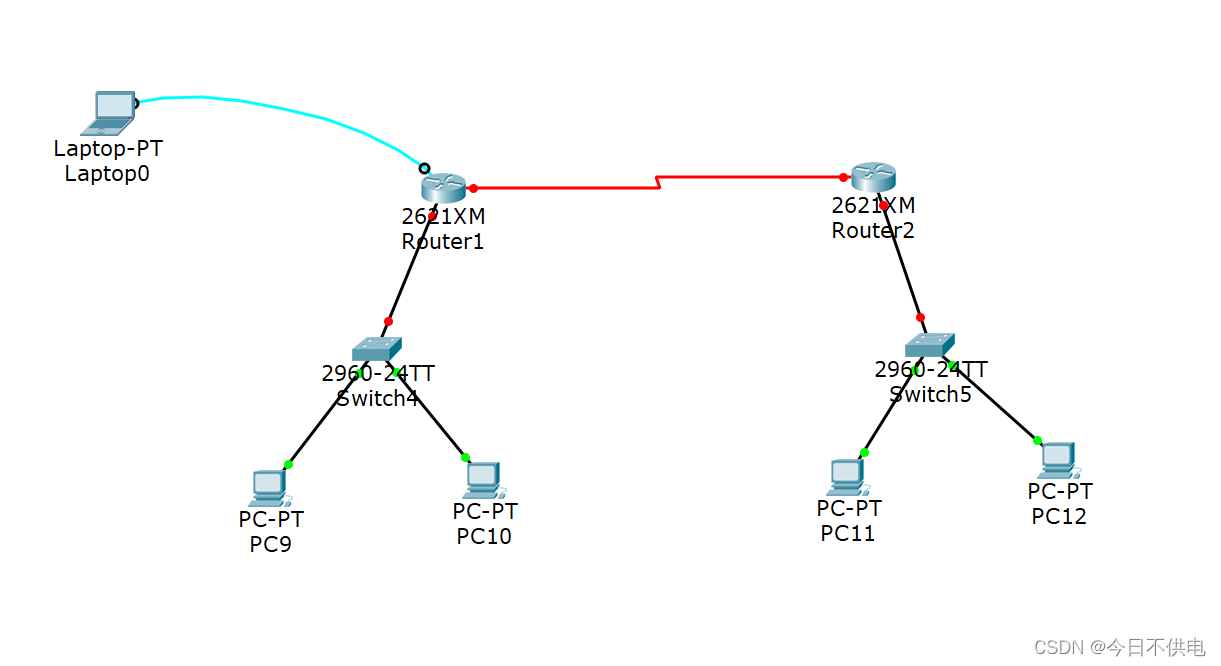

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：
在这里插入图片描述

说明一
交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。

路由器的每个接口下至少是一个子网，图中我们简单的规划了 3 个子网：

  1. 左边路由器是交通大学的，其下使用交换机连接交通大学的网络，分配网络号 192.168.1.0/24，该路由器接口也是交通大学网络的网关，分配 IP 为 192.168.1.1
  2. 右边路由器是重庆大学的，其下使用交换机连接重庆大学的网络，分配网络号 192.168.3.0/24，该路由器接口也是重庆大学网络的网关，分配 IP 为 192.168.3.1
  3. 两个路由器之间使用广域网接口相连，也是一个子网，分配网络号 192.168.2.0/24
    在这里插入图片描述

说明二
现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域网接口即所谓的 serial 口（如拓扑图所示）进行，一般不会通过双绞线连接。

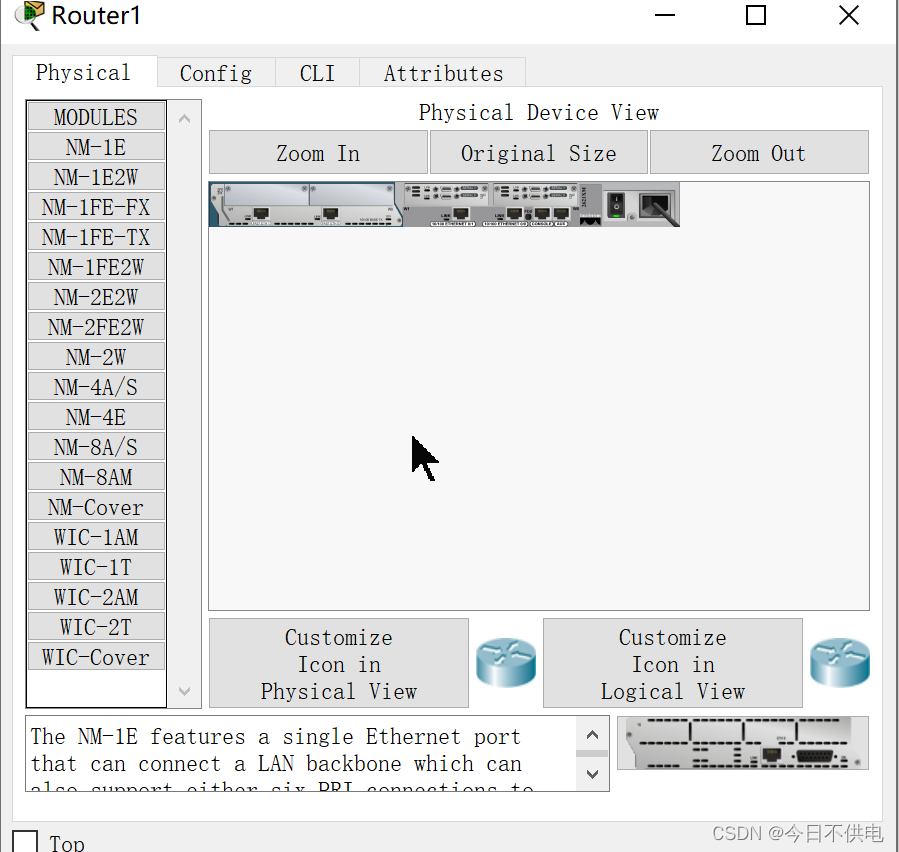

下面我们以通过路由器的广域网口连接为例来进行相关配置。请注意：我们选用的路由器默认没有广域网模块（名称为 WIC-1T 等），需要关闭路由器后添加，然后再开机启动。
在这里插入图片描述

说明三
在模拟的广域网连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。），在 DCE 端需配置时钟频率 64000。
在这里插入图片描述

说明四
路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。

请留意在正确的模式下输入配置相关的命令。

  • User mode：用户模式
  • Privileged mode：特权模式
  • Global configuration mode：全局配置模式
  • Interface mode：接口配置模式
  • Subinterface mode：子接口配置模式

说明五

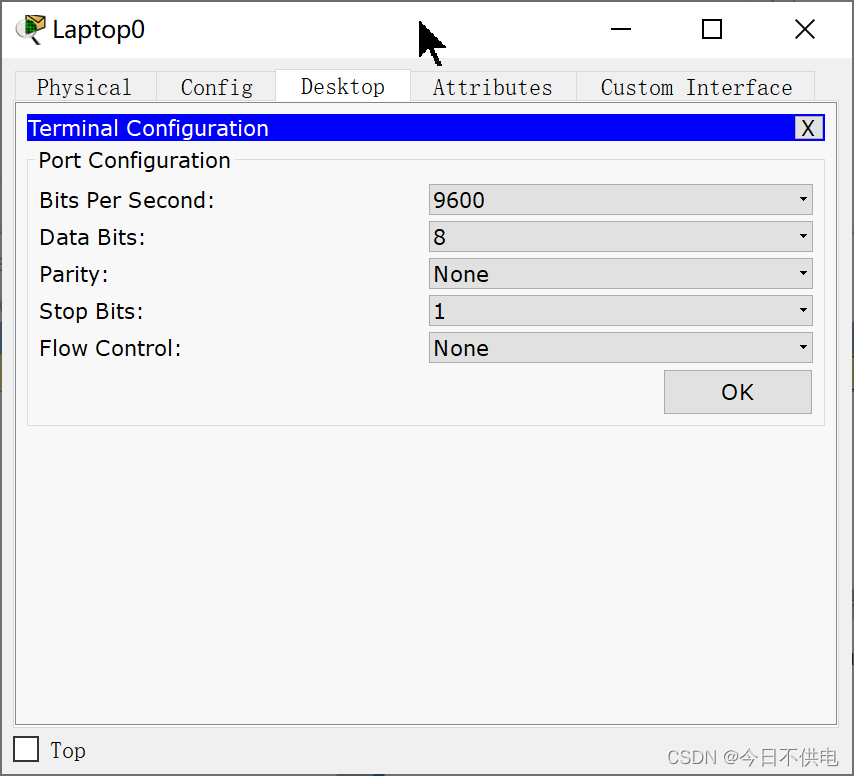

在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过网络远程进行配置。这也是上图左上画出笔记本连接的用意。

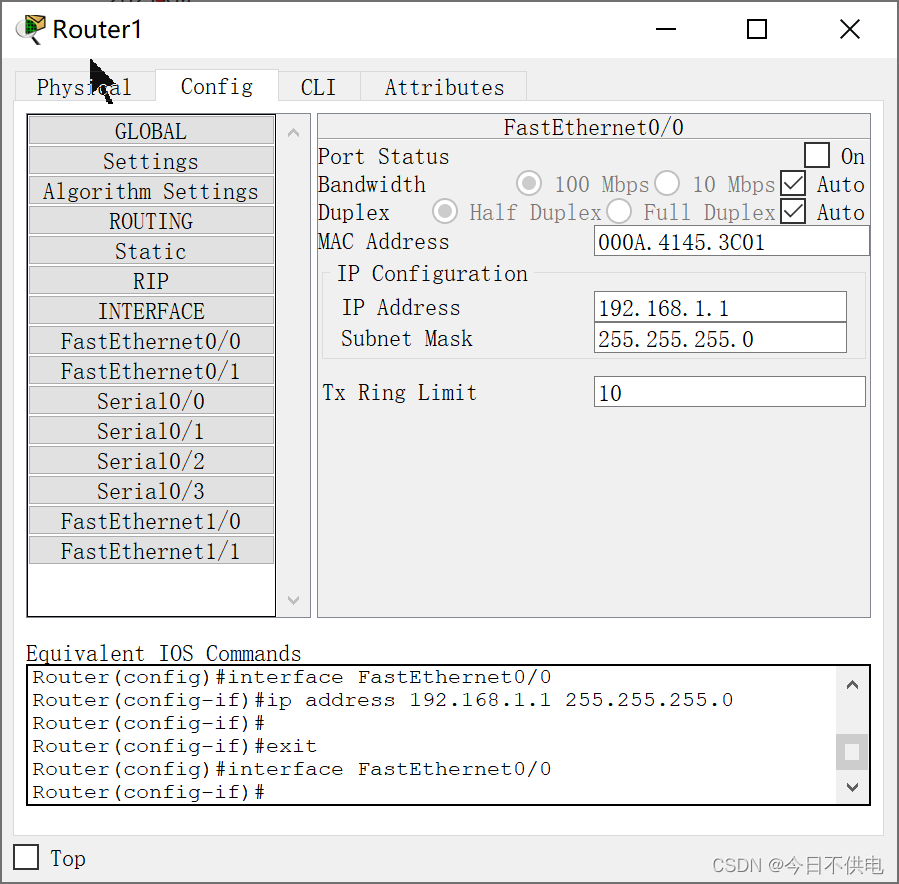

在这里插入图片描述

说明六
在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog?），因其步骤繁多，请选择 NO

比如交通大学路由器的初步配置可以如下：

🗣 注意

在我们的实验中可不进行如下的配置，但在现实中为了安全，以下的登录及特权密码等配置是必须的，否则每个人都可操作你的路由器或交换机！

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5个终端同时登录
Router(config-line)#password dswybs // 远程登录密码
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password dswybs // 特权模式密码
Router(config)#^Z  // 退出

拓扑图中路由器各接口配置数据如下：

接口名IP子网掩码
交通大学 Router2 以太网口192.168.1.1255.255.255.0
交通大学 Router2 广域网口192.168.2.1255.255.255.0
重庆大学 Router3 以太网口192.168.3.1255.255.255.0
重庆大学 Router3 广域网口192.168.2.2255.255.255.0
节点名IP子网掩码网关
交通大学 PC0192.168.1.2255.255.255.0192.168.1.1
交通大学 PC1192.168.1.3255.255.255.0192.168.1.1
重庆大学 PC2192.168.3.2255.255.255.0192.168.3.1
重庆大学 PC3192.168.3.3255.255.255.0192.168.3.1

交通大学路由器基本配置如下：
以太网口：

Router>enable   // 从普通模式进入特权模式
Router#configure terminal   // 进入全局配置模式
Router(config)#interface f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0   //配置该接口的 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

重庆大学路由器基本配置如下：
以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.2 255.255.255.0   //配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

至此，路由器基本的配置完成。请按照上面 PC 配置表继续配置各个 PC 。

✎ 问题

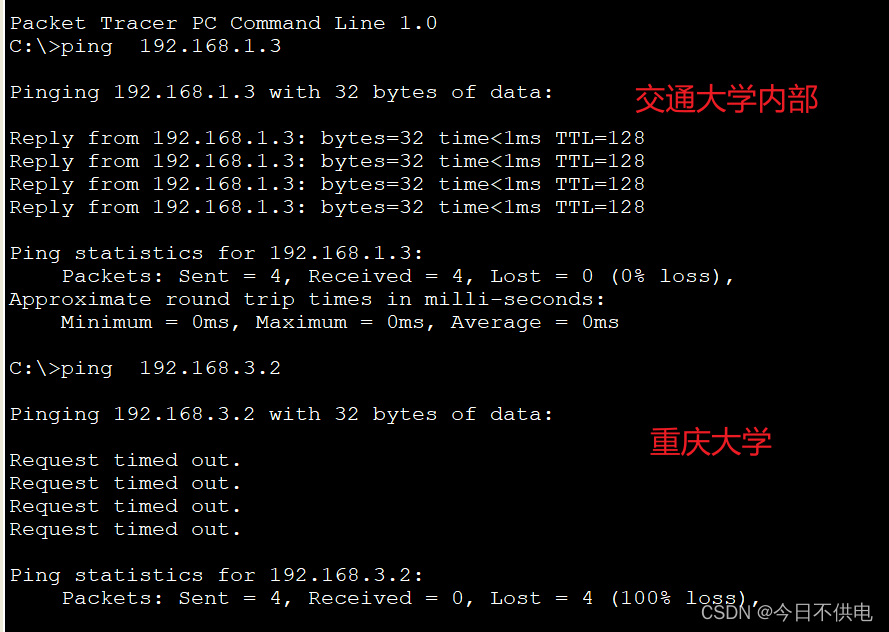

现在交通大学内的各 PC 及网关相互能 ping 通，重庆大学也类似。但不能从交大的 PC ping 通重大的 PC，反之亦然，也即不能跨子网。为什么？

在这里插入图片描述
答：可能是交大出口网关路由器中的路由表没有到重大路由信息，反之重大出口网关路由器中的路由表也没有交大的路由信息，所以两者之间并不能直接ping接入重大出口网关路由器中的路由信息。

4.6 静态路由

静态路由是非自适应性路由协议，是由网络管理人员手动配置的，不能够根据网络拓扑的变化而改变。 因此，静态路由简单高效，适用于结构非常简单的网络。

在当前这个简单的拓扑结构中我们可以使用静态路由，即直接告诉路由器到某网络该怎么走即可。

在前述路由器基本配置成功的情况下使用以下命令进行静态路由协议的配置：

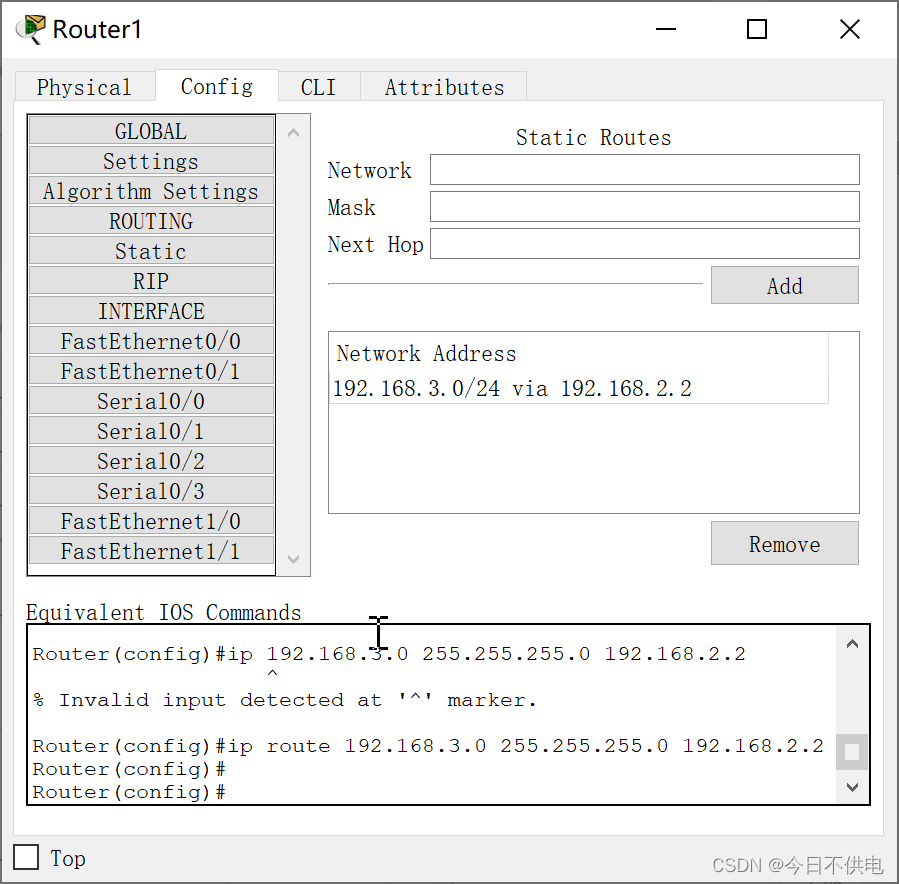

交通大学路由器静态路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2   // 告诉交通大学路由器到 192.168.3.0 这个网络的下一跳是 192.168.2.2
Router(config)#exit   //退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

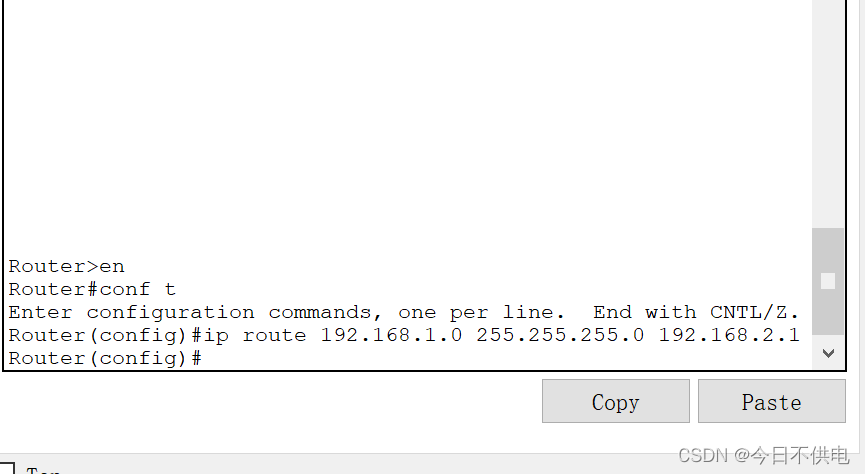

重庆大学路由器静态路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1   // 告诉重庆大学路由器到 192.168.1.0 这个网络的下一跳是 192.168.2.1
Router(config)#exit   //退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述
在这里插入图片描述

查看路由表你可看到标记为 S 的一条路由，S 表示 Static 。

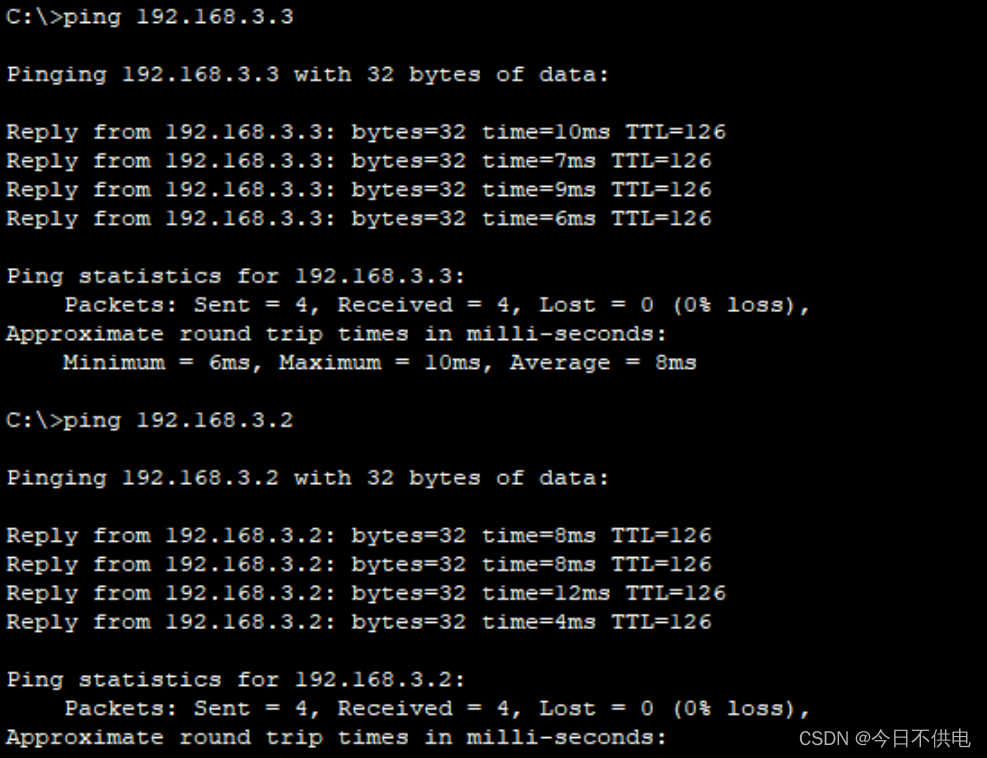

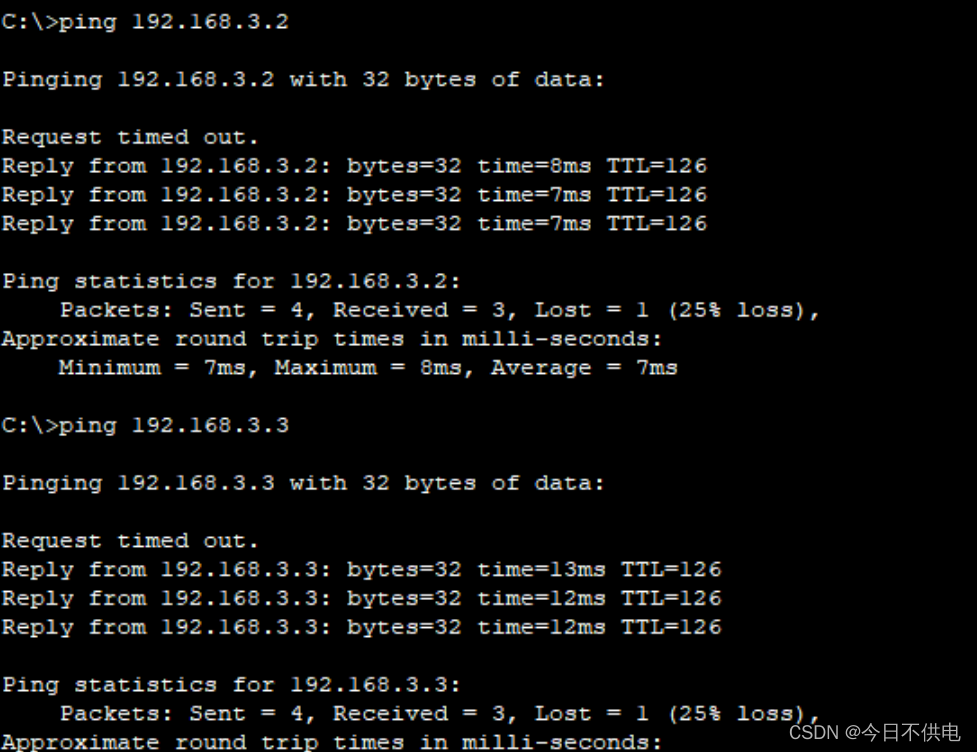

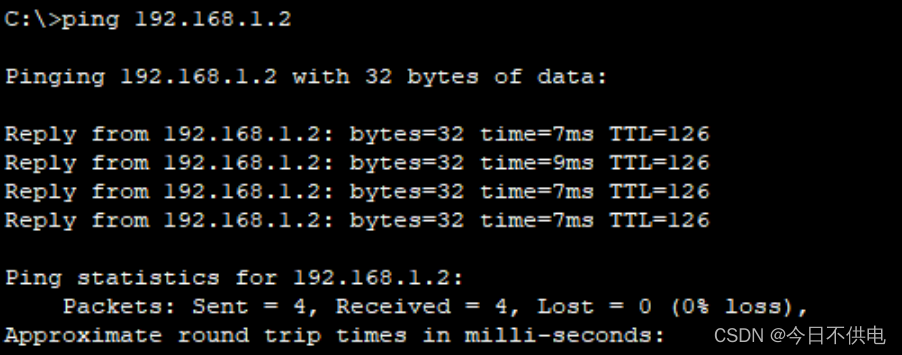

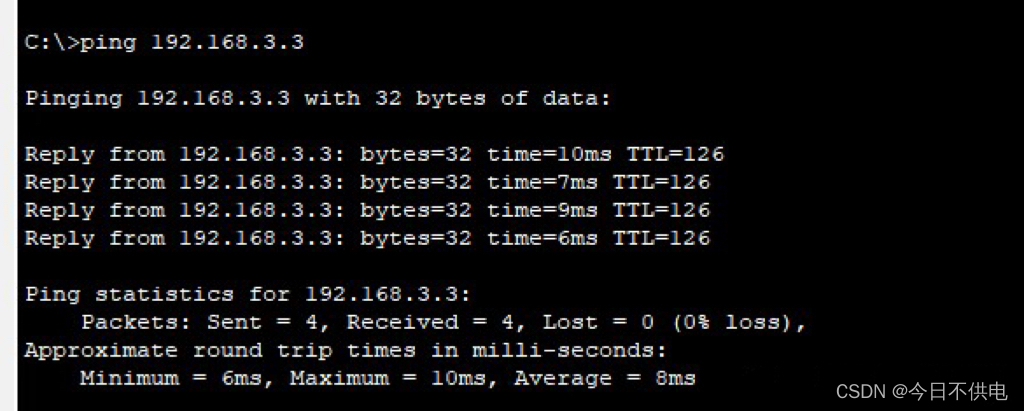

至此，这些 PC 能全部相互 ping 通！
在这里插入图片描述

🗣 注意

我们的拓扑只模拟了 3 个网络。在现实中，路由器连接的网络数量非常多，我们还需要配置一条缺省路由，否则其它网络皆不能到达！当然，我们的拓扑可以不考虑。

Router(config)#ip route 0.0.0.0 0.0.0.0 *.*.*.* // 缺省全部转发给 *.*.*.* 这个IP

4.7 动态路由 RIP

动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算机最佳路由。

RIP 的全称是 Routing Information Protocol，是距离矢量路由的代表（目前虽然淘汰，但可作为我们学习的对象）。使用 RIP 协议只需要告诉路由器直接相连有哪些网络即可，然后 RIP 根据算法自动构建出路由表。

因为我们模拟的网络非常简单，因此不能同时使用静态和动态路由，否则看不出效果，所以我们需要把刚才配置的静态路由先清除掉。

清除静态路由配置：

  1. 直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数（推荐此方法，可以再熟悉一下接口的配置命令）；
  2. 使用 no 命令清除静态路由。在全局配置模式下，交通大学路由器使用：no ip route 192.168.3.0 255.255.255.0 192.168.2.2，重庆大学路由器使用：no ip route 192.168.1.0 255.255.255.0 192.168.2.1 。相当于使用 no 命令把刚才配置的静态路由命令给取消。

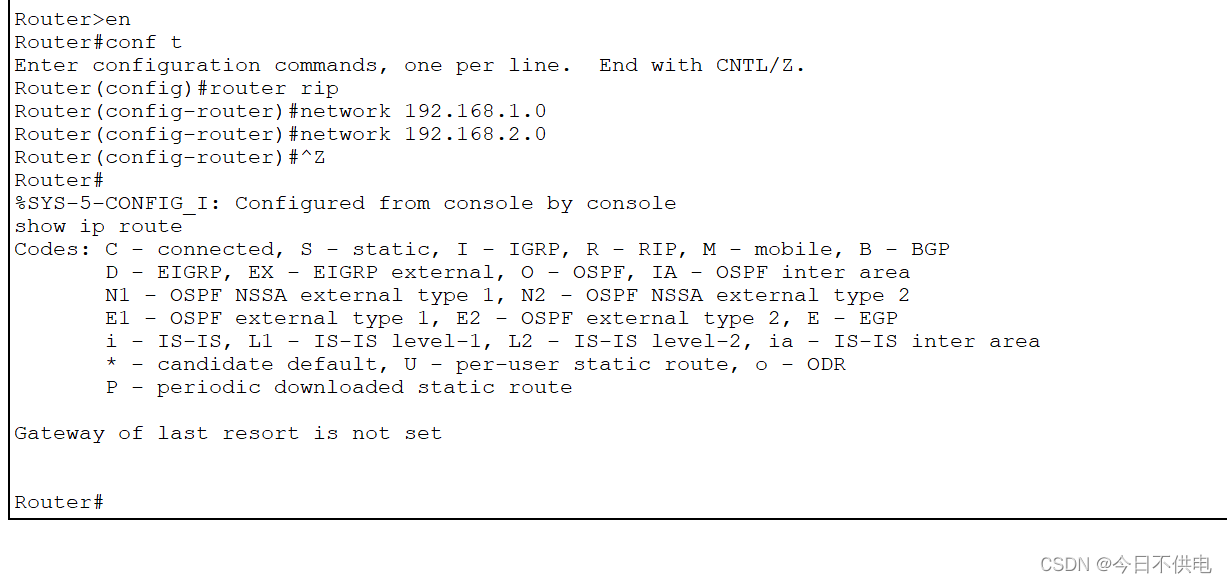

交通大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用 RIP 路由协议，注意是 router 命令
Router(config-router)#network 192.168.1.0   // 网络 192.168.1.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

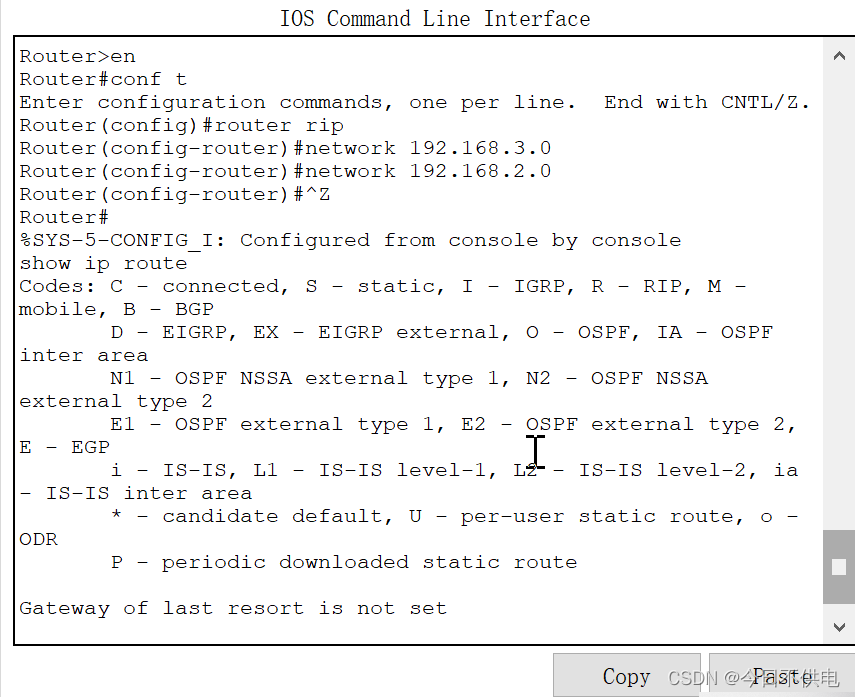

重庆大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用RIP路由协议，注意是 router 命令
Router(config-router)#network 192.168.3.0   // 网络 192.168.3.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

查看路由表你可看到标记为 R 的一条路由，R 表示 RIP 。

至此，这些 PC 也能全部相互 ping 通！
在这里插入图片描述

📬 秘籍

可以在特权模式下使用 debug ip rip 开启 RIP诊断，此时会看到路由器之间不停发送的距离矢量信息，以判断网络状态是否发生改变从而更新路由表。该命令会不停的显示相关信息，打扰我们的输入，可使用 no debug ip rip 关闭 RIP 诊断

4.8 动态路由 OSPF

OSPF（Open Shortest Path First 开放式最短路径优先）是一个内部网关协议（Interior Gateway Protocol，简称 IGP）， 用于在单一自治系统（Autonomous System，AS）内决策路由。OSPF 性能优于 RIP，是当前域内路由广泛使用的路由协议。

同样的，我们需要把刚才配置的 RIP 路由先清除掉。

清除 RIP 路由配置：

  1. 直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数
  2. 使用 no 命令清除 RIP 路由。在全局配置模式下，各路由器都使用：no router rip 命令进行清除

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.1.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

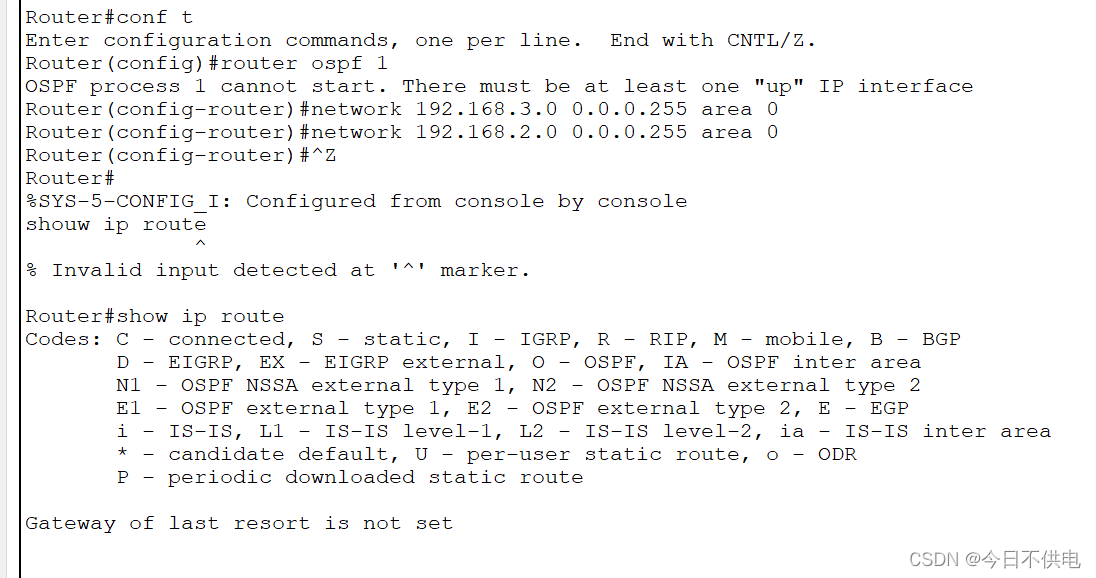

重庆大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.3.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

查看路由表你可看到标记为 O 的一条路由，O 表示 OSPF 。

至此，这些 PC 能全部相互 ping 通！
在这里插入图片描述

在这里插入图片描述

📬 秘籍

可以在特权模式下使用 debug ip ospf events 开启 OSPF 诊断（no debug ip ospf events 关闭诊断）， 可看到路由器之间发送的 Hello 信息用以诊断当前的链路是否发生改变以便进行路由调整（事件触发而非定时更新！）。

4.9 基于端口的网络地址翻译 PAT

网络地址转换（NAT，Network Address Translation）被各个 Internet 服务商即 ISP 广泛应用于它们的网络中，也包括 WiFi 网络。 原因很简单，NAT 不仅完美地解决了 lP 地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

NAT 的实现方式一般有三种：

  • 静态转换： Static NAT
  • 动态转换： Dynamic NAT
  • 端口多路复用： OverLoad

端口多路复用使用最多也最灵活。OverLoad 是指不仅改变发向 Internet 数据包的源 IP 地址，同时还改变其源端口，即进行了端口地址转换（PAT，Port Address Translation）。

采用端口多路复用方式，内部网络的所有主机均可共享一个合法外部 IP 地址实现对 Internet 的访问，从而可以最大限度地节约IP地址资源。 同时，又可隐藏网络内部的所有主机，有效避免来自 Internet 的攻击。因此，目前网络中应用最多的就是端口多路复用方式。

我们仍然使用重庆交通大学和重庆大学两个学校的拓扑进行 PAT 实验。我们需要保证两个学校的路由已经配置成功，无论使用静态路由还是动态路由，以下我们给出完整的配置过程：设定这两个学校的路由器使用 OSPF 协议，模拟交通大学使用内部 IP 地址（192.168.1.0/24），模拟重庆大学使用外部 IP 地址（8.8.8.0/24），两个路由器之间使用外部 IP 地址（202.202.240.0/24），在交通大学的出口位置即广域网口实施 PAT。

拓扑图中各 PC 配置数据如下：

节点名IP子网掩码网关
交通大学 PC0192.168.1.2255.255.255.0192.168.1.1
交通大学 PC1192.168.1.3255.255.255.0192.168.1.1
重庆大学 PC28.8.8.2255.255.255.08.8.8.1
重庆大学 PC38.8.8.3255.255.255.08.8.8.1

🗣 请留意重庆大学两个 PC 的网络配置发生改变，我们模拟为外部/公网 IP 地址！

拓扑图中路由器各接口配置数据如下:

接口名IP子网掩码
交通大学 Router2 以太网口192.168.1.1255.255.255.0
交通大学 Router2 广域网口202.202.240.1255.255.255.0
重庆大学 Router3 以太网口8.8.8.1255.255.255.0
重庆大学 Router3 广域网口202.202.240.2255.255.255.0

🗣 请留意重庆大学路由器两个接口及交通大学广域网口的网络配置发生改变，然后配置 OSPF 路由，最后在交通大学路由器的广域网口实施
PAT！

交通大学路由器接口配置如下：
以太网口：

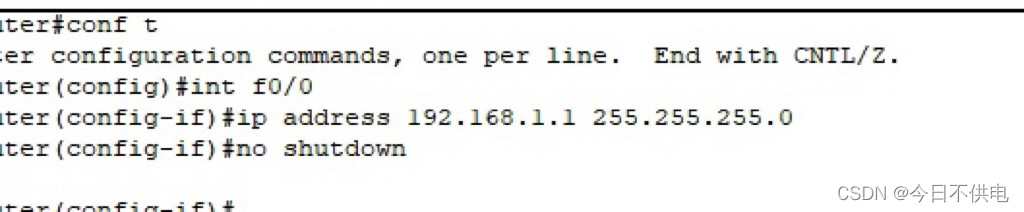

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

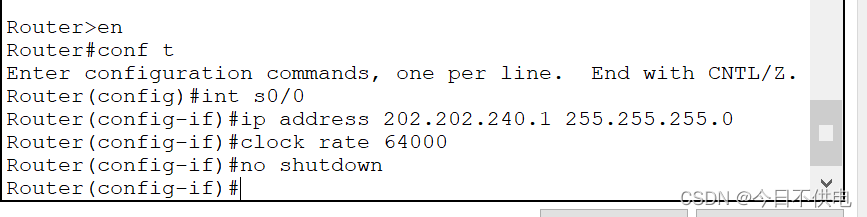

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 202.202.240.1 255.255.255.0   //配置 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

重庆大学路由器接口配置如下：
以太网口：

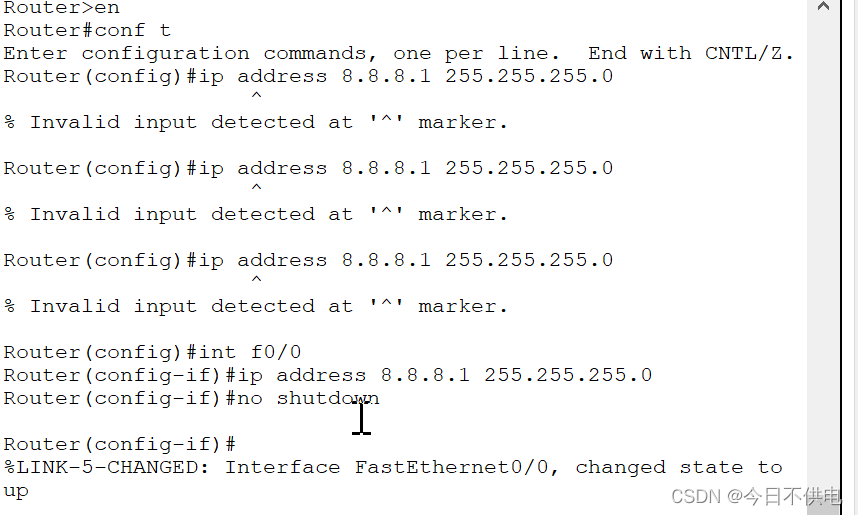

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 8.8.8.1 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

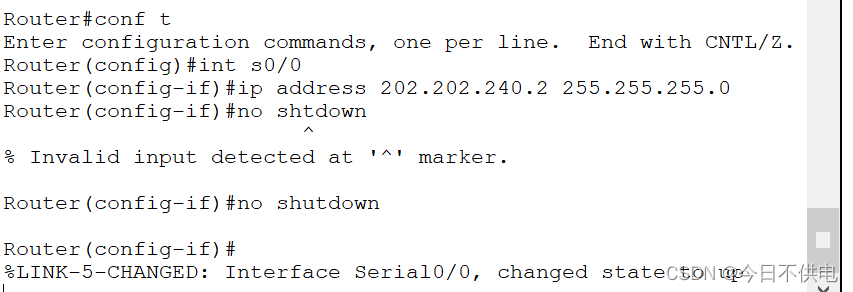

广域网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 202.202.240.2 255.255.255.0   // 配置 IP
Router(config-if)#no shutdown   // 激活接口

在这里插入图片描述

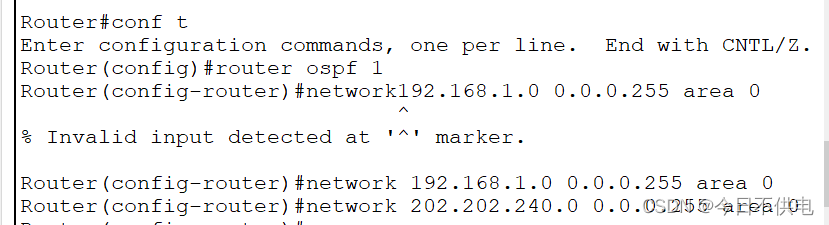

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于192.168.1.0/24网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 202.202.240.0 0.0.0.255 area 0   // 自治域0中的属于202.202.240.0/24网络的所有主机（反向掩码）参与 OSPF

在这里插入图片描述

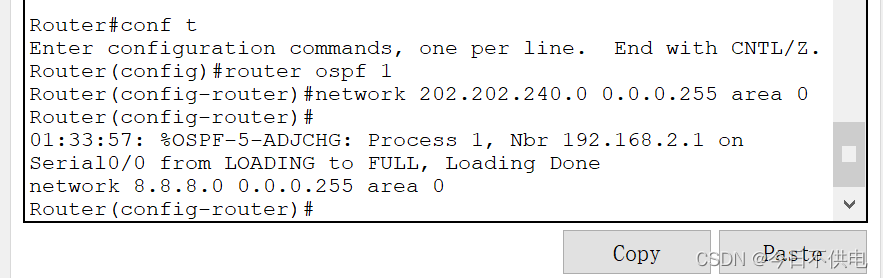

重庆大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 202.202.240.0 0.0.0.255 area 0   // 自治域0中的属于202.202.240.0/24网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 8.8.8.0 0.0.0.255 area 0   // 自治域0中的属于8.8.8.0/24网络的所有主机（反向掩码）参与 OSPF

在这里插入图片描述

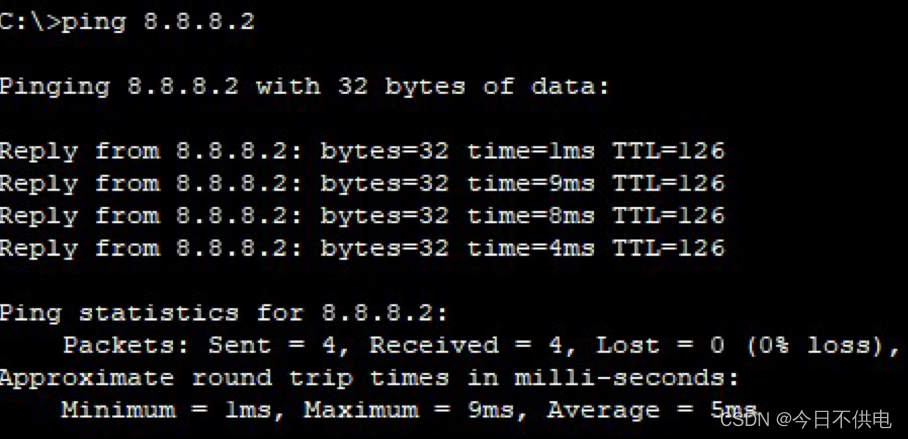

此时，这些 PC 能全部相互 ping 通！如在交通大学内部使用 PC0（192.168.1.2）来 ping 重庆大学的PC2（8.8.8.2）应该成功。
在这里插入图片描述

下面我们将重庆大学的路由器看着 Internet 中的骨干路由器，那么这些路由器将不会转发内部/私有 IP 地址的包（直接丢弃）。我们通过在重庆大学路由器上实施访问控制 ACL ，即丢弃来自交通大学（私有 IP 地址）的包来模拟这个丢包的过程。

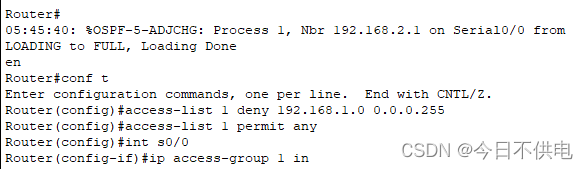

重庆大学路由器丢包的配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 deny 192.168.1.0 0.0.0.255  // 创建 ACL 1，丢弃/不转发来自 192.168.1.0/24 网络的所有包
Router(config)#access-list 1 permit any  // 添加 ACL 1 的规则，转发其它所有网络的包
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip access-group 1 in  // 在广域网口上对进来的包实施 ACL 1 中的规则，实际就是广域网口如果收到来自 192.168.1.0/24 IP的包即丢弃

在这里插入图片描述
在这里插入图片描述

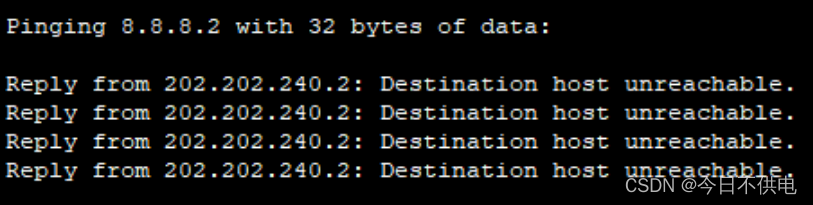

此时，再使用交通大学内部的 PC0（192.168.1.2）来 ping 重庆大学的 PC2（8.8.8.2）就不成功了，会显示目的主机不可到达（Destination host unreachable）信息。

📬 秘籍

ping 的同时，在 CPT 软件中使用模拟（Simulation）方式会看得非常清楚：重庆大学路由器的广域网口将来自交通大学的包丢弃了！

下面，我们就开始实施 PAT。即：我们将会在交通大学路由器的出口上将内部/私有 IP 地址转换为外部/公开 IP，从而包的源 IP 发生了改变，就不会被重庆大学路由器丢弃，因此网络连通。

交通大学路由器 PAT 配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255  // 创建 ACL 1，允许来自 192.168.1.0/24 网络的所有包
Router(config)#ip nat inside source list 1 interface s0/0 overload  // 来自于 ACL 中的 IP 将在广域网口实施 PAT
Router(config)#int f0/0   // 配置以太网口
Router(config-if)#ip nat inside   // 配置以太网口为 PAT 的内部
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip nat outside   // 配置广域网口为 PAT 的外部

现在，再次使用交通大学内部的 PC0（192.168.1.2）来 ping 重庆大学的PC2（8.8.8.2）则OK。
在这里插入图片描述

📬 秘籍

ping 成功后，在交通大学路由器特权配置模式下使用 show ip nat translations 可查看这个翻译的过程！

4.10 虚拟局域网 VLAN

在实际网络中（如我校的网络），你可看到路由器一般位于网络的边界，而内部几乎全部使用交换机连接。

前面我们分析过，交换机连接的是同一个子网！ 显然，在这样一个大型规模的子网中进行广播甚至产生广播风暴将严重影响网络性能甚至瘫痪。

另外我们也已经知道，其实学校是划分了 N 多个子网的，那么这些交换机连接的就绝不是一个子网！这样矛盾的事情该如何解释呢？我们实际上使用了支持 VLAN 的交换机！而前述的交换机只是普通的 2 层交换机（或者我们把它当作 2 层交换机在使用。

VLAN（Virtual Local Area Network）即虚拟局域网。通过划分 VLAN，我们可以把一个物理网络划分为多个逻辑网段即多个子网。

划分 VLAN 后可以杜绝网络广播风暴，增强网络的安全性，便于进行统一管理等。

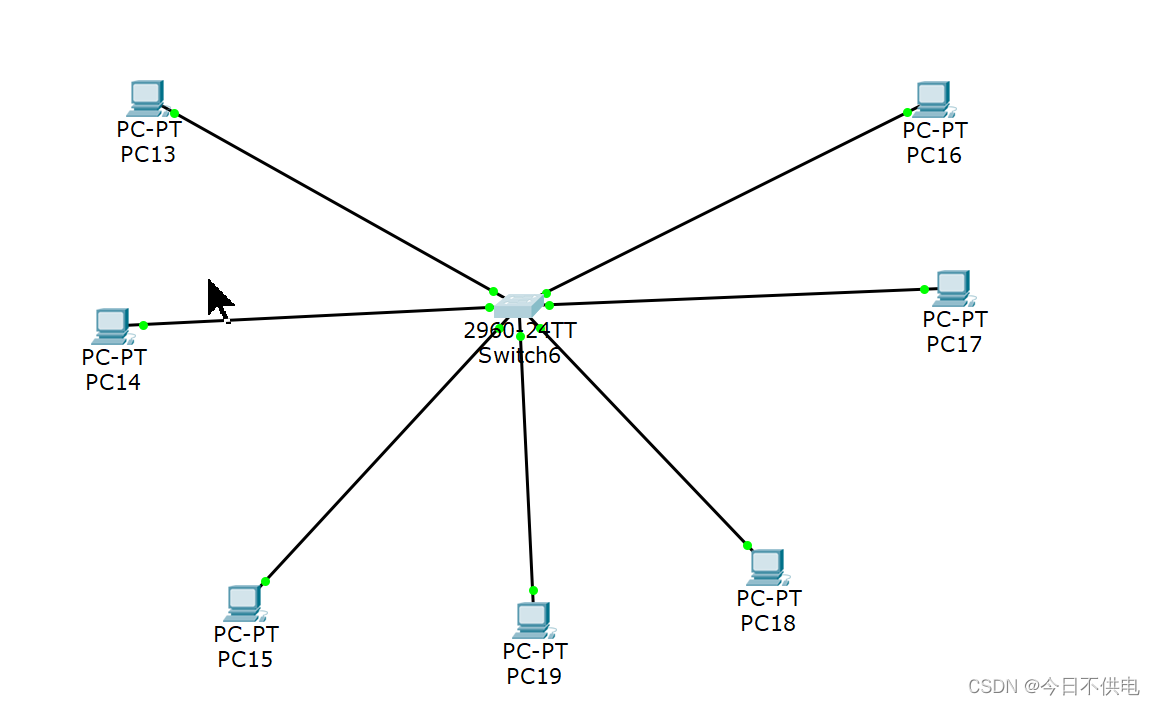

在 CPT 中构建如下图所示拓扑：
在这里插入图片描述

Cisco 2960 交换机是支持 VLAN 的交换机，共有 24 个 100M 和 2 个 1000M 以太网口。默认所有的接口都在 VLAN 1 中，故此时连接上来的计算机都处于同一 VLAN，可以进行通信。

下面我们就该交换机的 24 个 100M 接口分为 3 个部分，划分到 3 个不同的 VLAN 中，id 号分别设为 10、20、30，且设置别名（computer、communication、electronic）以利于区分和管理。

交换机 VLAN 配置：

Switch>en
Switch#conf t
Switch(config)#vlan 10    // 创建 id 为 10 的 VLAN（缺省的，交换机所有接口都属于VLAN 1，不能使用）
Switch(config-vlan)#name computer    // 设置 VLAN 的别名
Switch(config-vlan)#exit
Switch(config)#int vlan 10    // 该 VLAN 为一个子网，设置其 IP，作为该子网网关
Switch(config-if)#ip address 192.168.0.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#vlan 20    // 创建 id 为 20 的 VLAN
Switch(config-vlan)#name communication    //设置别名
Switch(config-vlan)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip addr 192.168.1.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#vlan 30    // 创建 id 为 20 的 VLAN
Switch(config-vlan)#name electronic    // 设置别名
Switch(config-vlan)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip add 192.168.2.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int range f0/1-8    // 成组配置接口（1-8）
Switch(config-if-range)#switchport mode access    // 设置为存取模式
Switch(config-if-range)#switchport access vlan 10    // 划归到 VLAN 10 中
Switch(config-if-range)#exit
Switch(config)#int range f0/9-16
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
Switch(config)#int range f0/17-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 30
Switch(config-if-range)#^Z

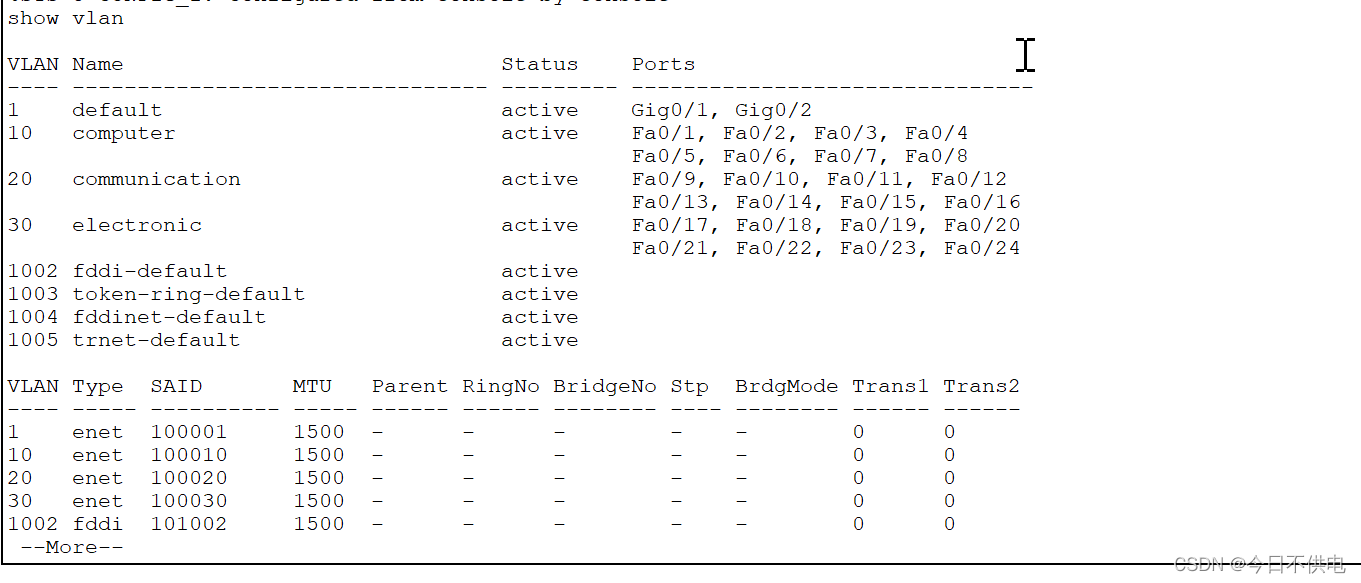

Switch#show vlan // 查看 VLAN 的划分情况

在这里插入图片描述

在这里插入图片描述

至此，在该交换机上我们就划分了 3 个 VLAN（不包括缺省的 VLAN 1）。

各 VLAN 下 PC 的网络配置及连接的交换机接口如下表：

机器名连接的接口所属VLANIP子网掩码网关
PC13F0/1VLAN 10192.168.0.2255.255.255.0192.168.0.1
PC14F0/2VLAN 10192.168.0.3255.255.255.0192.168.0.1
PC15F0/17VLAN 30192.168.2.2255.255.255.0192.168.2.1
PC16F0/9VLAN 20192.168.1.2255.255.255.0192.168.1.1
PC17F0/10VLAN 20192.168.1.3255.255.255.0192.168.1.1
PC18F0/18VLAN 30192.168.2.3255.255.255.0192.168.2.1
PC19F0/19VLAN 30192.168.2.4255.255.255.0192.168.2.1

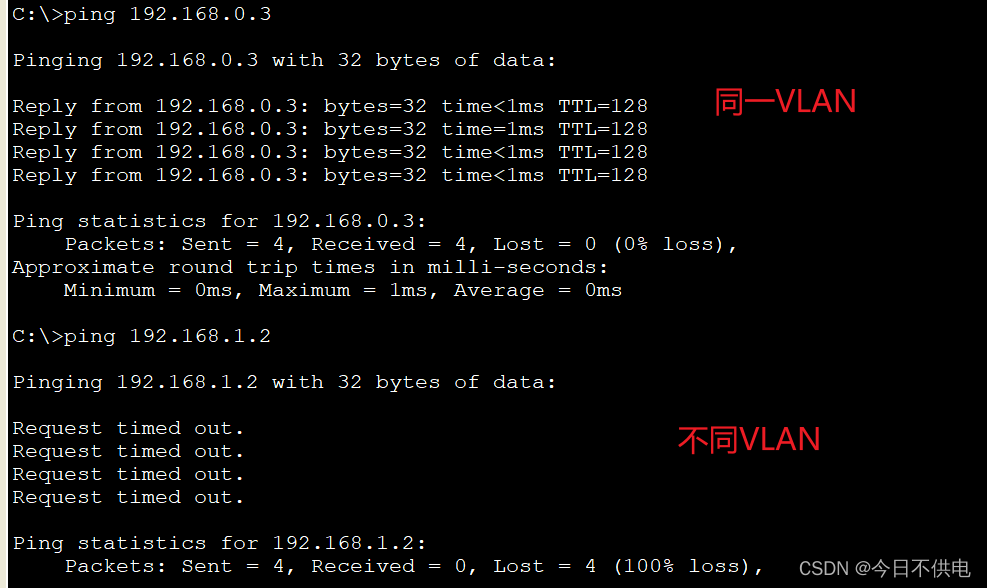

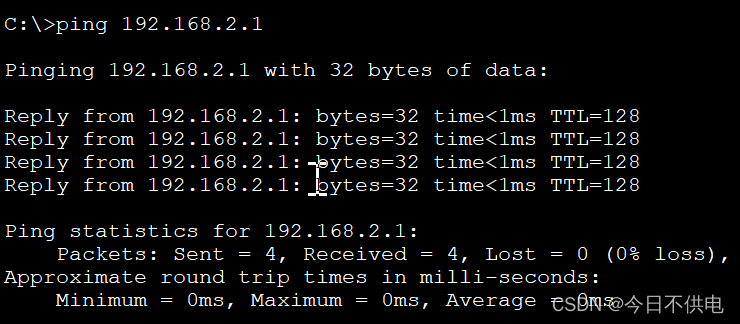

此时可以使用 ping 命令进行测试，你会发现只有在同一 VLAN 中的 PC 才能通信，且广播也局限于该 VLAN。
在这里插入图片描述

4.11 虚拟局域网管理 VTP

前一个实验我们在交换机上进行了 VLAN 的规划和划分。但在实际应用中，我们绝不允许在这些支持VLAN的交换机上进行随意的 VLAN 划分，如此将造成管理混乱！VLAN的划分必须得到统一的规划和管理，这就需要 VTP 协议。

VTP（VLAN Trunk Protocol）即 VLAN 中继协议。VTP 通过 ISL 帧或 Cisco 私有 DTP 帧（可查阅相关资料了解）保持 VLAN 配置统一性，也被称为虚拟局域网干道协议，它是思科私有协议。 VTP 统一管理、增加、删除、调整VLAN，自动地将信息向网络中其它的交换机广播。

此外，VTP 减小了那些可能导致安全问题的配置，只要在 VTP Server 做相应设置，VTP Client 会自动学习 VTP Server 上的 VLAN 信息。

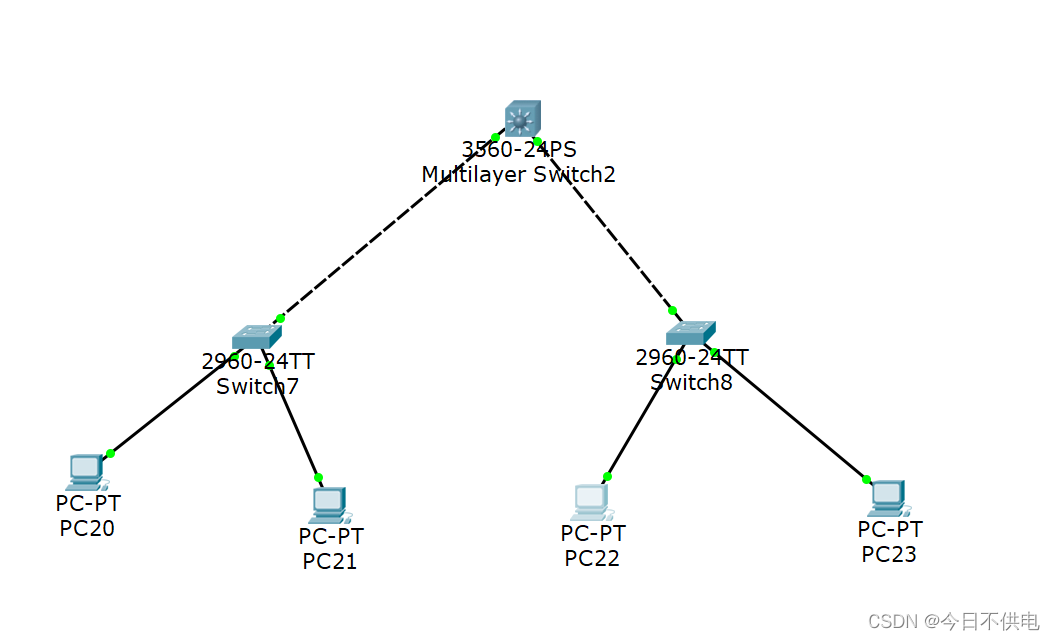

为演示 VTP，重新构建如下拓扑结构：
在这里插入图片描述

两个 2960 交换机是是局域网中的汇聚层/接入层交换机，将作为 VTP Client，可决定加入的 VTP 域和 VLAN。

目前该网络都属于 VLAN 1，也即这些 PC 是可以相互通信的。前面说过，无论对于性能、管理还是安全等而言，现实中我们必须进行 VLAN 划分。

现在我们的要求是：新建两个 VLAN，然后让 PC20 和 PC21 属于 VLAN 2，PC21 和 PC23 属于 VLAN 3。

我们将在核心交换机 3560上进行如下工作：

  1. 设置为 server 模式，VTP 域为 cqjtu
  2. 新建 VLAN 2，网络号 192.168.1.0/24，网关 192.168.1.1
  3. 新建 VLAN 3，网络号 192.168.2.0/24，网关 192.168.2.1

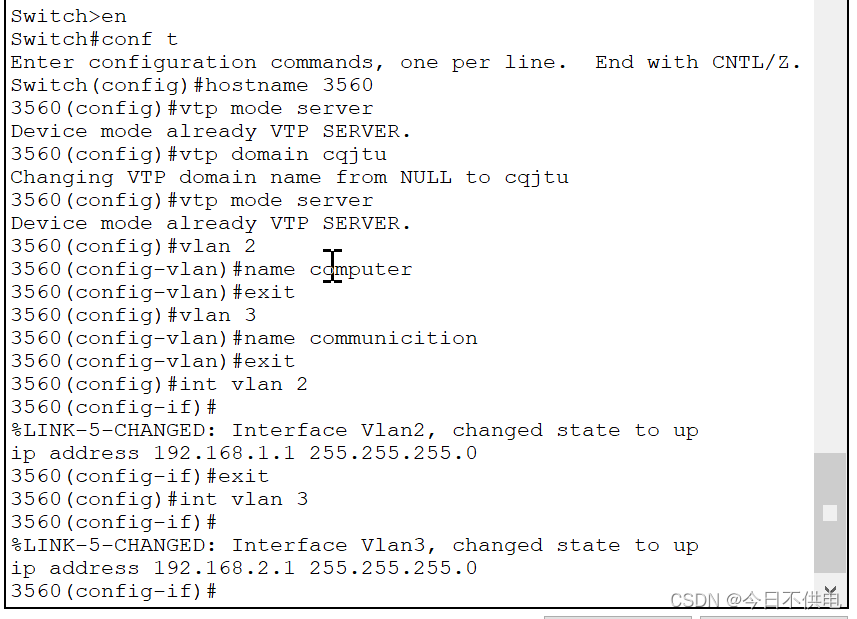

    3560 VTP Server 配置：
Switch>en
Switch#conf t
Switch(config)#hostname 3560    // 更改交换机名称（可选）
3560(config)#vtp domain cqjtu   // 设置 VTP 域名称为 cqjtu
3560(config)#vtp mode server    // 设置其为 VTP 服务器模式
3560(config)#vlan 2             // 新建VLAN 2
3560(config-vlan)#name computer // 设置 VLAN 2 的别名（可选）
3560(config-vlan)#exit
3560(config)#vlan 3             // 再建 VLAN 3
3560(config-vlan)#name communication    //设置 VLAN 2 的别名（可选）
3560(config-vlan)#exit
3560(config)#int vlan 2    // 配置接口 VLAN 2，它将是该子网（左边）的网关
3560(config-if)#ip address 192.168.1.1 255.255.255.0
3560(config-if)#exit
3560(config)#int vlan 3    // 配置接口 VLAN 3，它将是该子网（右边）的网关
3560(config-if)#ip address 192.168.2.1 255.255.255.0

在这里插入图片描述

我们将在左边交换机 2960A 上进行如下工作：

  1. 加入名为 cqjtu 的 VTP 域
  2. 配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式
  3. 将接口 f0/1 划分到 VLAN 2 中
  4. 将接口 f0/2 划分到 VLAN 3 中

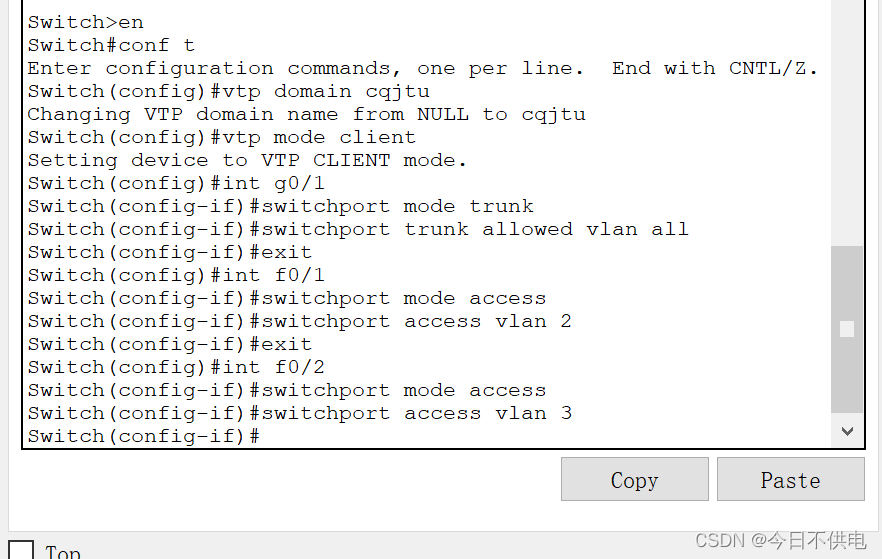

2960A（左边） VTP Client 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 2960A    // 更改交换机名称（可选）
2960A(config)#vtp domain cqjtu   // 加入名为 cqjtu 的 VTP 域
2960A(config)#vtp mode client    // 设置模式为 VTP 客户
2960A(config)#int g0/1    // 配置与核心交换机 3560 连接的 g0/1 千兆接口
2960A(config-if)#switchport mode trunk    // 设置该接口为中继（trunk）模式
2960A(config-if)#switchport trunk allowed vlan all  // 允许为所有的 VLAN 中继
2960A(config-if)#exit
2960A(config)#int f0/1    // 配置接口 1
2960A(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960A(config-if)#switchport access vlan 2  // 将接口划分到 VLAN 2
2960A(config-if)#exit
2960A(config)#int f0/2    // 配置接口 2
2960A(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960A(config-if)#switchport access vlan 3  // 将接口划分到 VLAN 3

在这里插入图片描述

我们将在右边交换机 2960B 上进行同样的工作：

  1. 加入名为 cqjtu VTP 域
  2. 配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式
  3. 将接口 f0/1 划分到 VLAN 2 中
  4. 将接口 f0/2 划分到 VLAN 3 中

2960B（右边） VTP Client 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 2960B    // 更改交换机名称（可选）
2960B(config)#vtp domain cqjtu   // 加入名为 cqjtu 的 VTP 域
2960B(config)#vtp mode client    // 设置模式为 VTP 客户
2960B(config)#int g0/1    // 配置与核心交换机 3560 连接的 g0/1 千兆接口
2960B(config-if)#switchport mode trunk    // 设置该接口为中继（trunk）模式
2960B(config-if)#switchport trunk allowed vlan all  // 允许为所有的 VLAN 中继
2960B(config-if)#exit
2960B(config)#int f0/1    // 配置接口 1
2960B(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960B(config-if)#switchport access vlan 2  // 将接口划分到 VLAN 2
2960B(config-if)#exit
2960B(config)#int f0/2    // 配置接口 2
2960B(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960B(config-if)#switchport access vlan 3  // 将接口划分到 VLAN 3

在这里插入图片描述

至此，各交换机配置完毕。

📬 秘籍

此时在 3 个交换机的特权模式下，都可使用show vtp status命令查看 VTP 状态，使用show vlan命令查看 VLAN状态

各 PC 连接的交换机和接口以及网络配置如下：

机器名连接的交换机和接口所属VLANIP子网掩码网关
PC202960A-F0/1VLAN 2192.168.1.2255.255.255.0192.168.1.1
PC212960A-F0/2VLAN 3192.168.2.2255.255.255.0192.168.2.1
PC222960B-F0/1VLAN 2192.168.1.3255.255.255.0192.168.1.1
PC232960B-F0/2VLAN 3192.168.2.3255.255.255.0192.168.2.1

至此，VTP 配置完成。同 VLAN 可以 ping 通，而不同 VLAN 不行（即使在同一交换机下，如从 PC0 到 PC1），且能够方便的统一规划和管理。

在这里插入图片描述

4.12 VLAN 间的通信

VTP 只是给我们划分和管理 VLAN 提供了方便，由上面的测试得知，目前我们仍然不能在 VLAN 间通信。

因为默认的，VLAN 间是不允许进行通信，此时我们需要所谓的独臂路由器在 VLAN 间为其进行转发！

我们使用的核心交换机 3560 是个 3 层交换机，可工作在网络层，也称路由交换机，即具有路由功能，能进行这种转发操作。

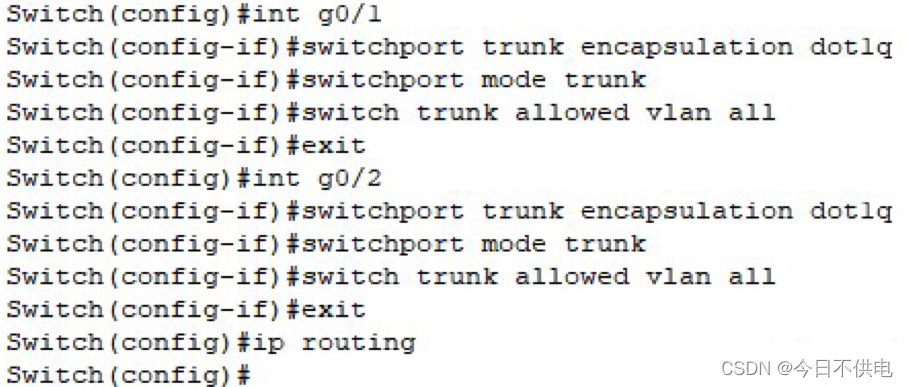

3560 交换机配置：

3560>en
3560#conf t
3560(config)#int g0/1    // 配置连接左边 2960A 交换机的接口
3560(config-if)#switchport trunk encapsulation dot1q    // 封装 VLAN 协议
3560(config-if)#switchport mode trunk     // 设置为中继模式
3560(config-if)#switchport trunk allowed vlan all     // 在所有 VLAN 间转发
3560(config-if)#exit
3560(config)#int g0/2    // 配置连接右边 2960B 交换机的接口
3560(config-if)#switchport trunk encapsulation dot1q    //封装 VLAN 协议
3560(config-if)#switchport mode trunk     // 设置为中继模式
3560(config-if)#switchport trunk allowed vlan all     // 在所有 VLAN 间转发
3560(config-if)#exit
3560(config)#ip routing    // 启用路由转发功能

在这里插入图片描述

至此，各 VLAN 中的 PC 可以正常通信。

🗣 独臂路由的缺陷

当使用 CPT 的模拟方式进行上面的测试时（ PC0 ping PC1），你会非常清楚的看到 ICMP 包全部都由 3560
交换机在转发，非常容易形成瓶颈。
现实中，我们一般不使用这种方式，而是真正使用其三层转发功能，即"一次路由多次交换"，请查阅相关资料。

4.13 DHCP、DNS及Web服务器简单配置

动态主机配置 DHCP、域名解析 DNS 以及 Web 服务在日常应用中作用巨大，我们构建如下简单的拓扑来进行练习。
在这里插入图片描述

该拓扑中，服务器及客户机都连在同一交换机上。为简单起见，服务器 Server-PT 同时作为 DHCP、DNS 以及 Web 服务器，各客户机无需配置，将自动获取网络配置。

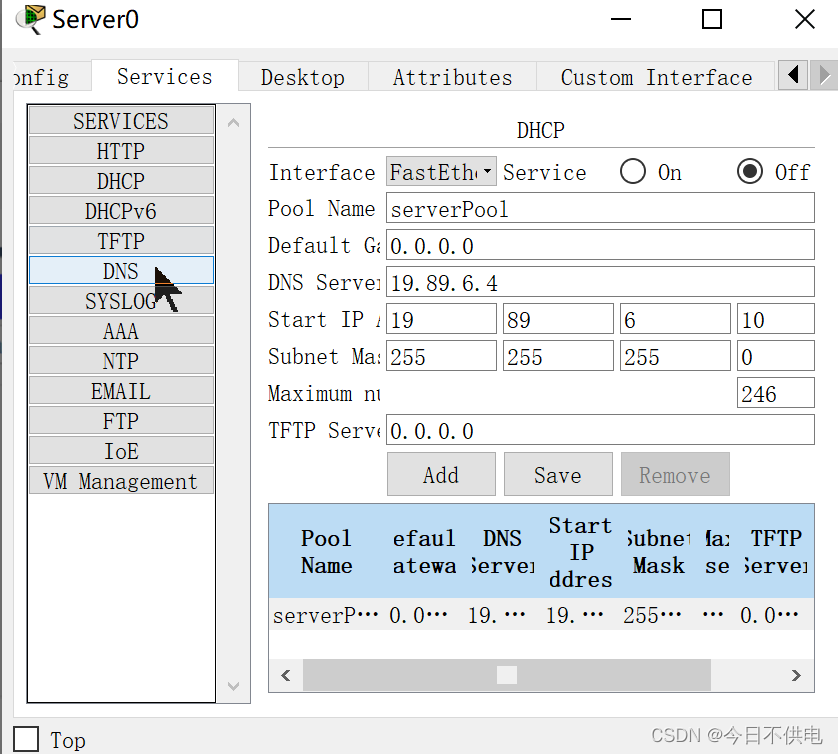

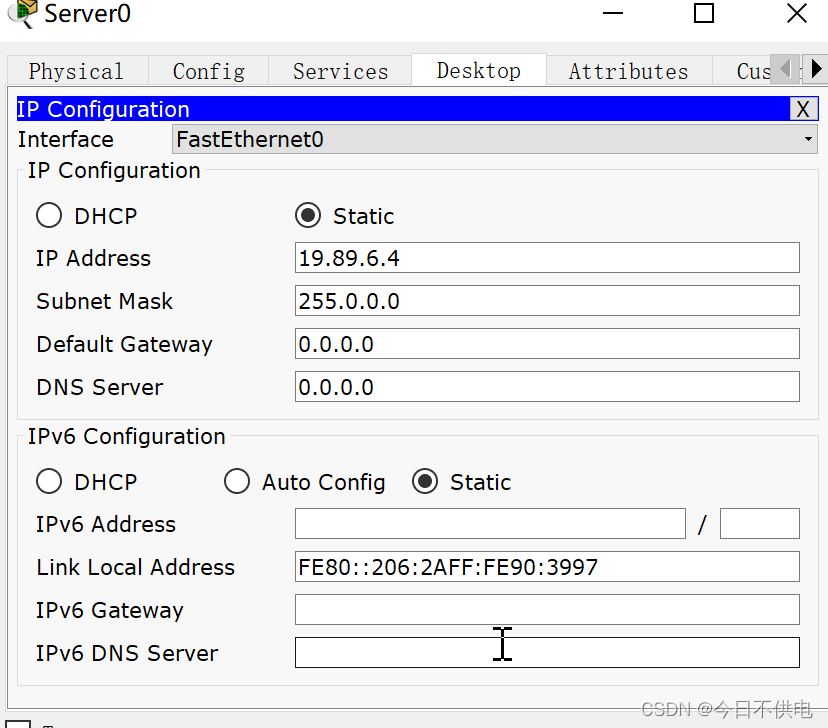

点击 CPT 拓扑图中的 Server 图标，设置其静态 IP 地址为 19.89.6.4/24，然后选择 Service 进行如下相关配置：

机器名配置项目说明

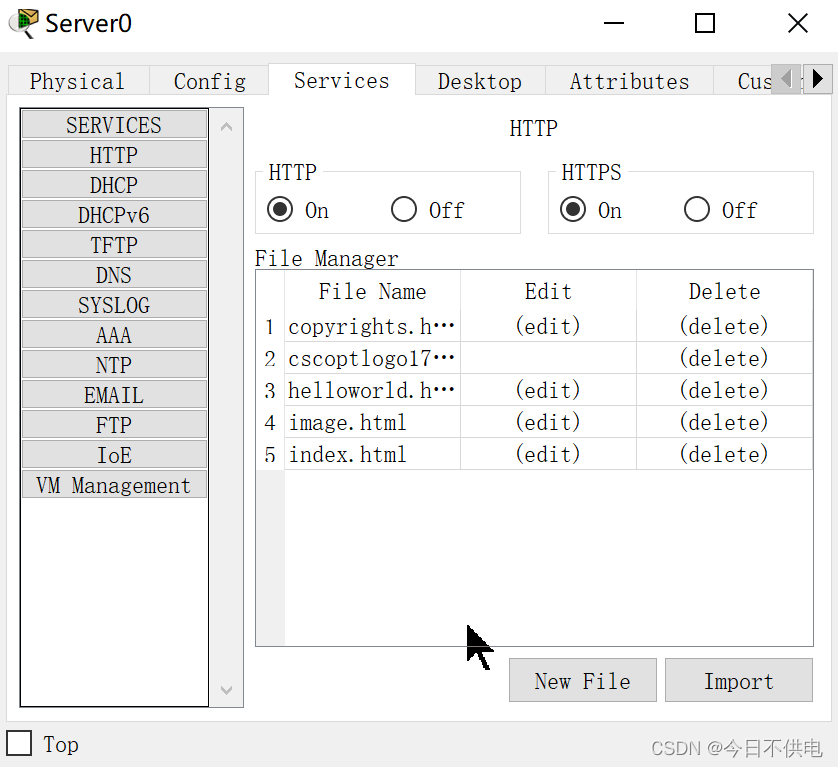

ServerHTTP开启即可

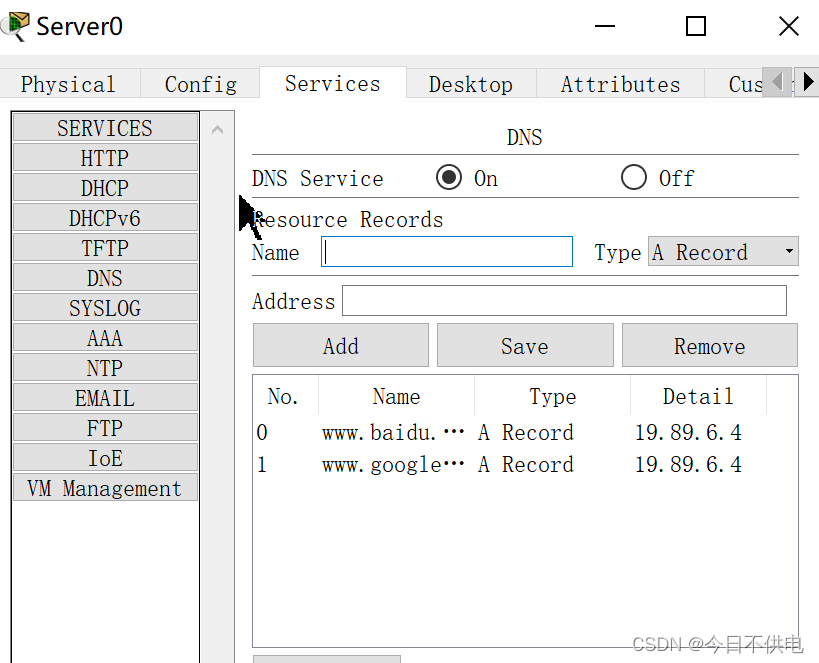

ServerDNS19.89.6.4：www.google.com、www.baidu.com
ServerDHCP地址池开始地址：19.89.6.10/24，并返回DNS地址

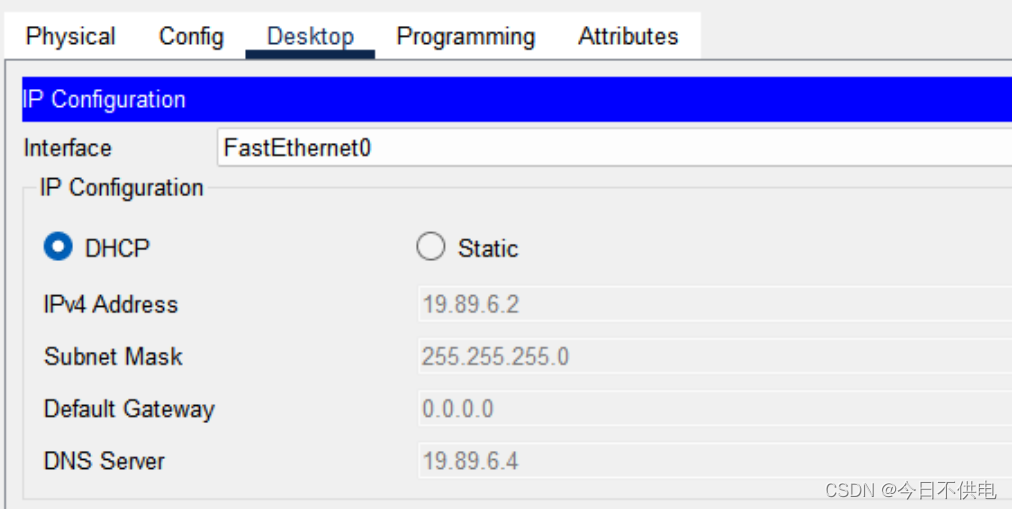

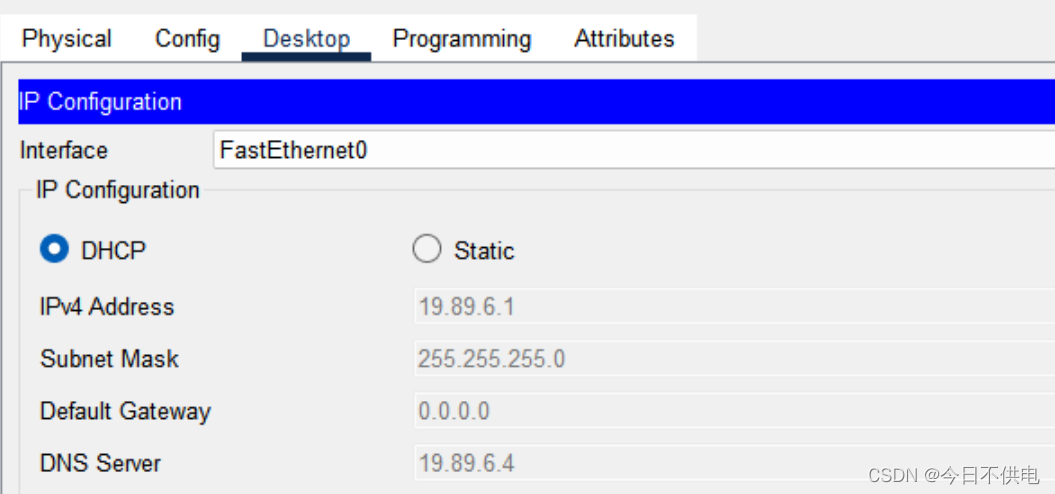

PC网络配置自动获取

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
ip直接分配：
在这里插入图片描述
在这里插入图片描述

4.14 WLAN初步配置

WLAN 即 WiFi 当前也是广泛的应用在各种场景。

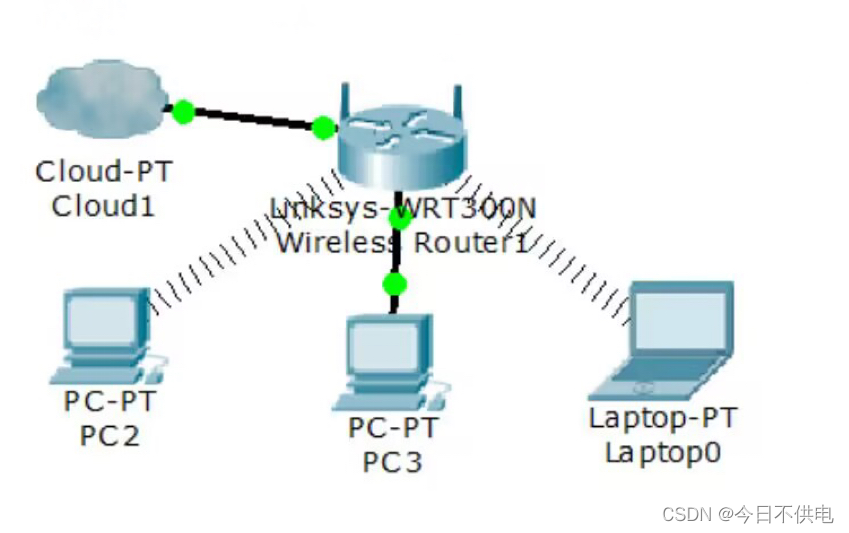

我们通过构建如下拓扑的一个家庭 WLAN 来练习一下其相关的配置：

在这里插入图片描述

📬 秘籍

笔记本及台式机默认只有有线网卡，请先关机，在关机状态下删除有线网卡，添加无线网卡，然后再开机。

小树懒去挖宝i
关注
  • 2
    点赞
  • 踩
  • 4
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
网际校验和算法（ICMP、TCP、UDP）
12-14
开发环境：VS2019 编程语言：C# 关于：网际校验和算法 介绍：实验对于IPV4的ICMP、TCP、UDP数据的网际校验和验证，数据从txt文本读取，未调用网络接口。
Wireshark数据抓包教程之Wireshark捕获数据
大学霸__IT达人
07-16 1万+
Wireshark数据抓包教程之Wireshark捕获数据
wireshark的安装和使用
weixin_34008933的博客
05-22 1487
Wireshark是世界上最流行的网络分析工具。这个强大的工具可以捕捉网络中的数据，并为用户提供关于网络和上层协议的各种信息。与很多其他网络工具一样，Wireshark也使用pcap network library来进行封包捕捉。 Wireshark的优势：- 安装方便。- 简单易用的界面。- 提供丰富的功能。Wireshark的原名是Ethereal，...
udp校验和计算
12-27
udp校验和，基于wireshark的TCP和UDP报文分析
计算机网络 实验三
流苏的博客
04-16 1789
计算机网络 实验三
计算机网络实验报告
热门推荐
weixin_45655091的博客
01-08 1万+
计算机网络实验报告验证性实验一、ipconfig二、ping三、tracert四、ARP五、DHCP六、netstat七、DNSWireShark实验Cisco Packet Tracer实验 验证性实验 本部分共有 8 个实验，实验 1～7 使用 Cmder 在命令行窗口完成，实验 8 使用浏览器完成 一、ipconfig ipconfig 是微软操作系统的计算机上用来控制网络连接的一个命令行工具。它的主要用来显示当前网络连接的配置信息（/all 参数）。 作业一、使用 ipconfig/all 查
广州大学计算机网络实验报告
06-19
广州大学计算机网络实验报告 1.Windows网络测试工具 2.配置网络路由 3.使用网络协议分析器捕捉和分析协议数据包 4.网络程序设计 截图等比较稀有重复率低
桂林电子科技大学计算机网络实验报告
07-19
计算机网络实验报告
西北工业大学 计算机网络实验 实验报告
09-30
西北工业大学 计算机网络实验，实验报告 计算机网络实验课程通常是计算机科学、信息技术或相关领域的学生学习网络技术的一部分。在这门课程中，学生通常会学习有关计算机网络的基本原理、协议、网络拓扑结构、网络...
大模型引领未来：探索其在多个领域的深度应用与无限可能【第七章、大模型在科技、网络安全、农业等方面的应用探索】
今晚打老虎的专栏
05-01 703
大型模型在科技、网络安全和农业领域的应用持续演进。在科技中，它们加速了天文学和科学研究的进展。在网络安全领域，大模型提高了网络威胁检测和应对的效率。而在农业中，它们帮助农民做出精准决策，优化产量和质量。这些应用展示了大模型在不同领域的广泛用途，为各行业带来新的发展机遇。
FR-TSN4206获得“时间敏感网络产业链名录计划”测试认证证书，TSN交换机助力智能工业发展
fiberroad的博客
04-30 346
TSN技术，即时间敏感网络技术，已成为智能工业、自动驾驶等领域的核心。它通过时钟同步、数据调度等功能，确保低延迟、高可靠性的数据传输。为推动TSN技术在我国的发展，工业互联网产业联盟联合多家单位启动了“时间敏感网络产业链名录计划”。光路科技的FR-TSN4206交换机成功通过该计划认证
java线上问题排查之磁盘和网络查看分析（二）
wayne_youlu的博客
04-30 349
overflowed 标识全连接队列溢出的次数,最前面是0，标识没有队列溢出的情况，网络环境正常。来查看网络是否连接。如果出现下图内容，则证明网络已经连接。
前端调用WebSocket协议接口获取数据
m0_56023096的博客
04-29 284
createWs("测试数据", (res) => {
用 Python 进行渗透测试
黑战士的博客
04-28 982
编写一个端口扫描器Python 提供了访问 BSD 套接字的接口Web 服务器可能位于 TCP 80 端口、电子邮件服务器在 TCP 25 端口、FTP 服务器在 TCP 21 端口TCP 全连接扫描为了抓取目标主机上应用的 Banner，找到开放的端口后，向它发送一个数据串并等待响应。
网络安全实训Day16
Yisitelz的博客
04-26 1369
网络空间安全第16天学习笔记。漏洞扫描；内网渗透
深入理解网络原理2----UDP协议
最新发布
m0_74299308的博客
05-04 214
随着时代的发展，越来越需要计算机之间互相通信，共享软件和数据，即以多个计算机协同⼯作来完成业务，就有了⽹络互连。
【嵌入式笔试题】网络编程笔试题
m0_74055118的博客
04-30 1271
网络编程笔试题
计算机网络实验实验目的
04-23
计算机网络实验的主要目的是通过实践操作，加深对计算机网络原理和技术的理解，培养学生的实际动手能力和解决问题的能力。具体来说，计算机网络实验的目的包括以下几个方面： 1. 理解计算机网络的基本概念和工作...

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
