FPGA 固化 硬件底层和软件hex代码 基于vivado和keil

已于 2022-08-18 11:21:03 修改
阅读量1.2k 收藏 14
点赞数 7
分类专栏： FPGA 文章标签： fpga开发 arm 嵌入式硬件
于 2022-08-18 01:13:35 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_52396872/article/details/126397180
版权

  1. 首先参考这篇博客完成FPGA的硬件固化

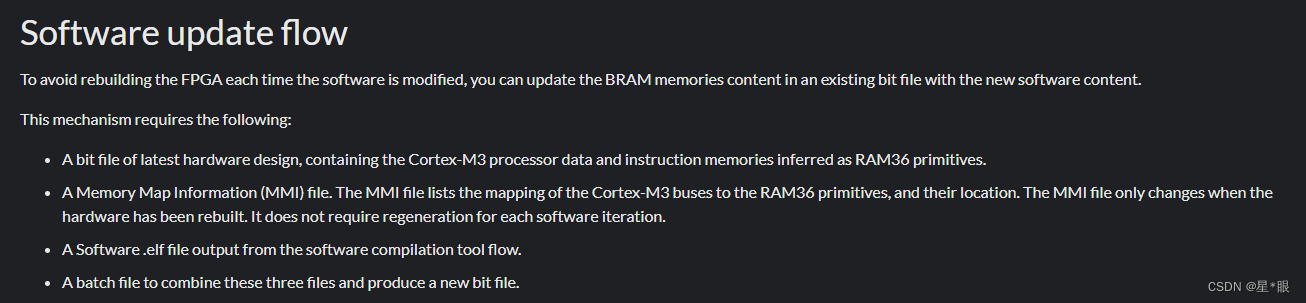

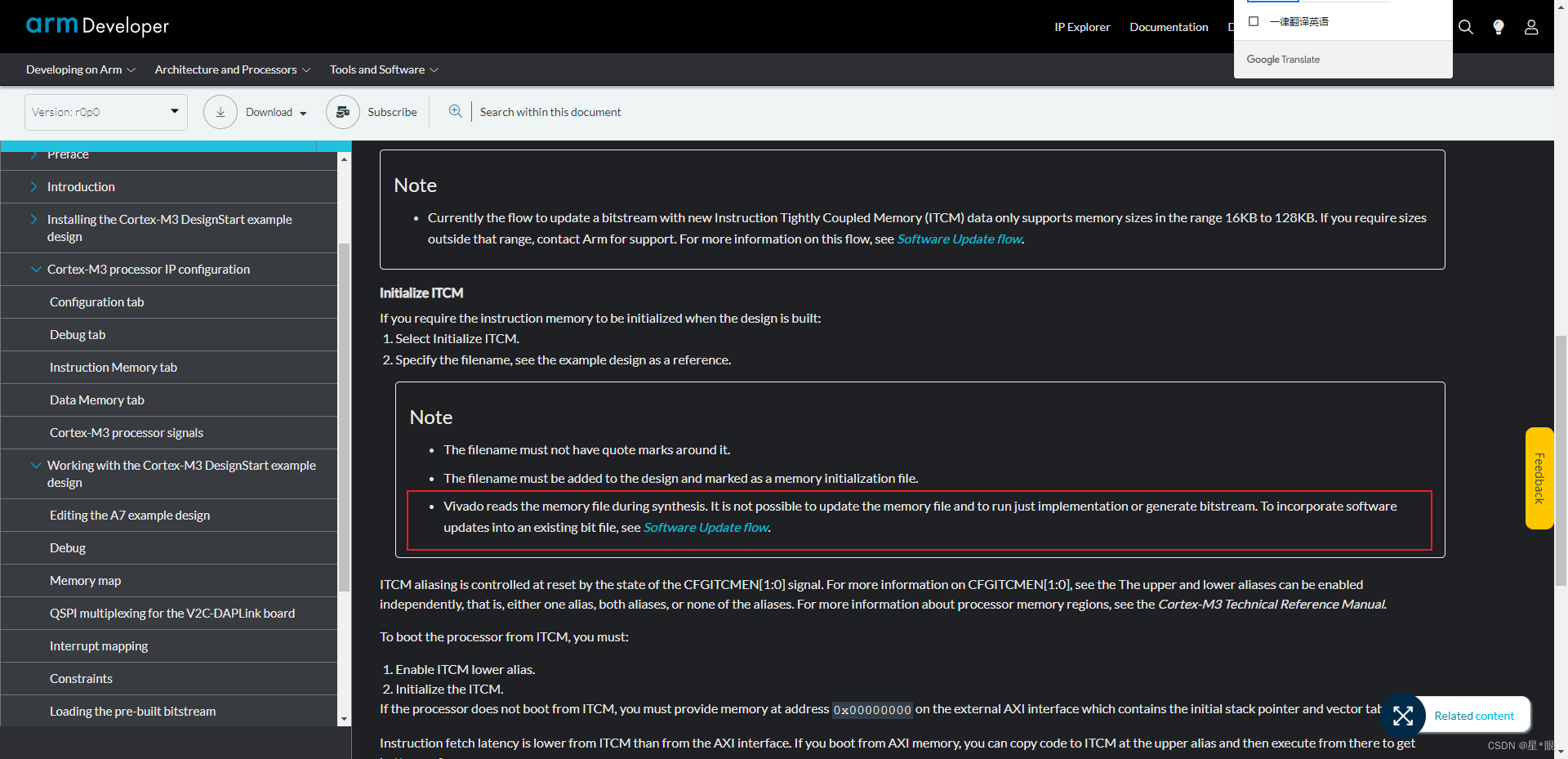

  2. 参考arm官方文档发现直接导入hex不能使用，开始转向文档中提到的第二个方法

  3. 在这里插入图片描述

  4. 在这里插入图片描述

  5. 发现这篇博客满足要求

  6. 下面进行第二篇博客的细节补充

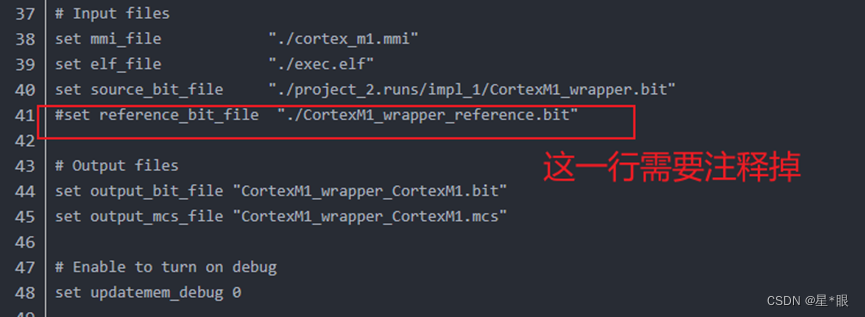

  7. 修改mmi文件

找到元件名字
在这里插入图片描述

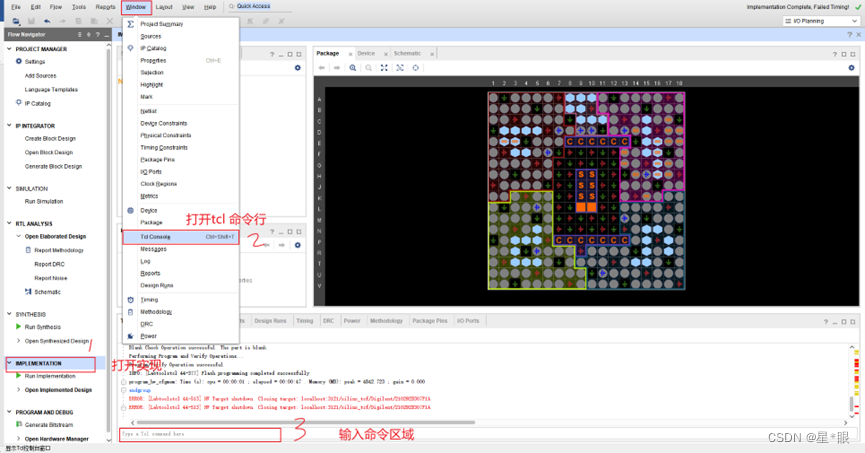

打开FPGA工程的实现
在这里插入图片描述

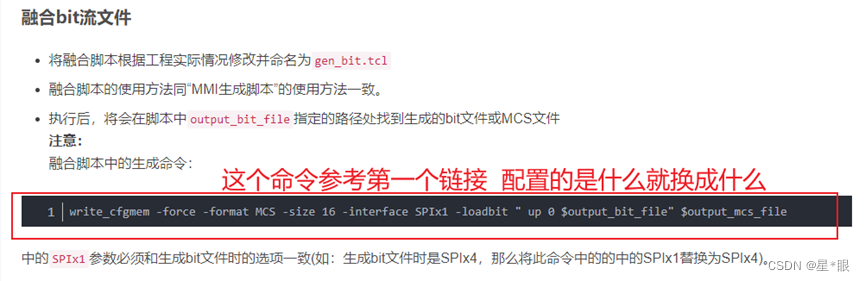

融合bit文件
在这里插入图片描述
在这里插入图片描述

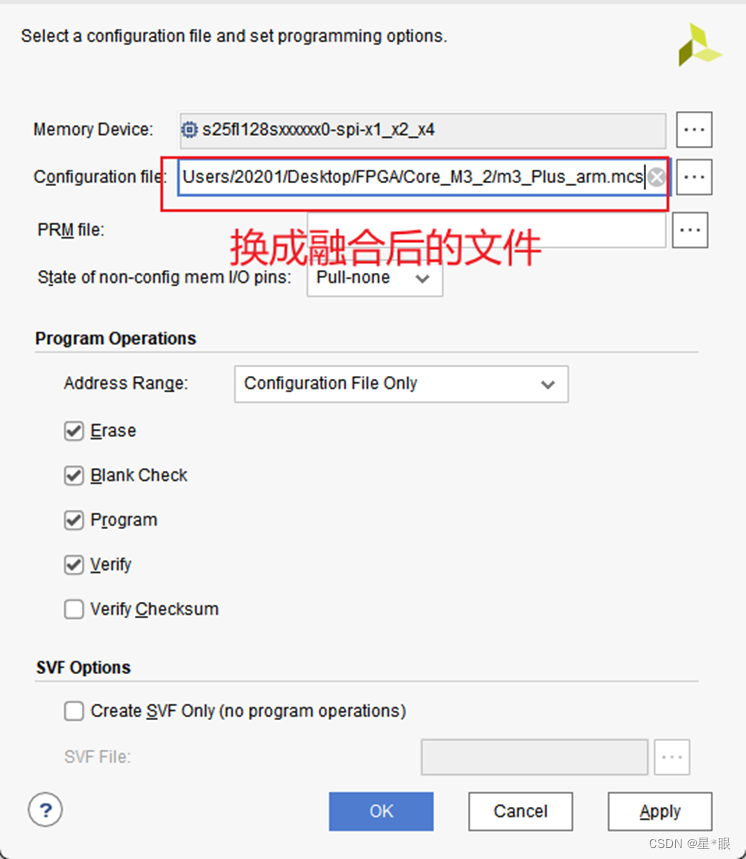

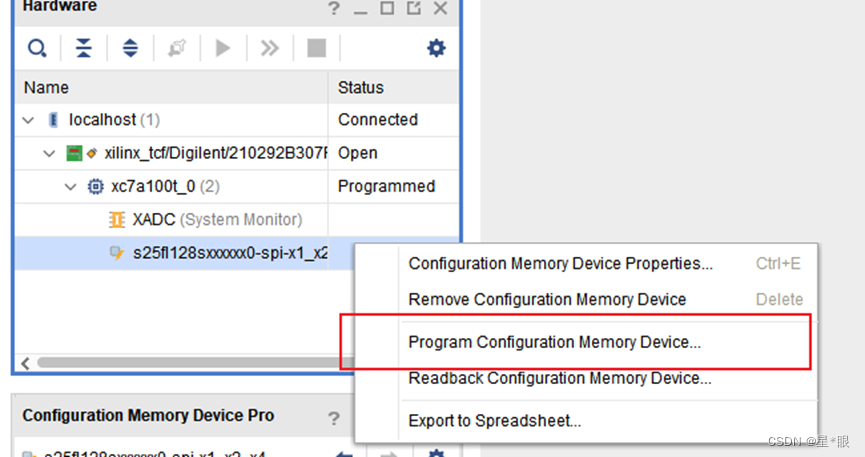

生成完 mcs文件后 直接打开
在这里插入图片描述

在这里插入图片描述
然后就完成软件和硬件的固化啦！
