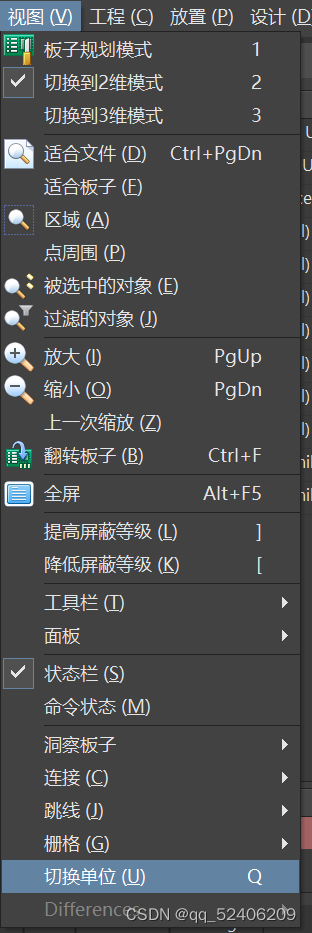

单位切换

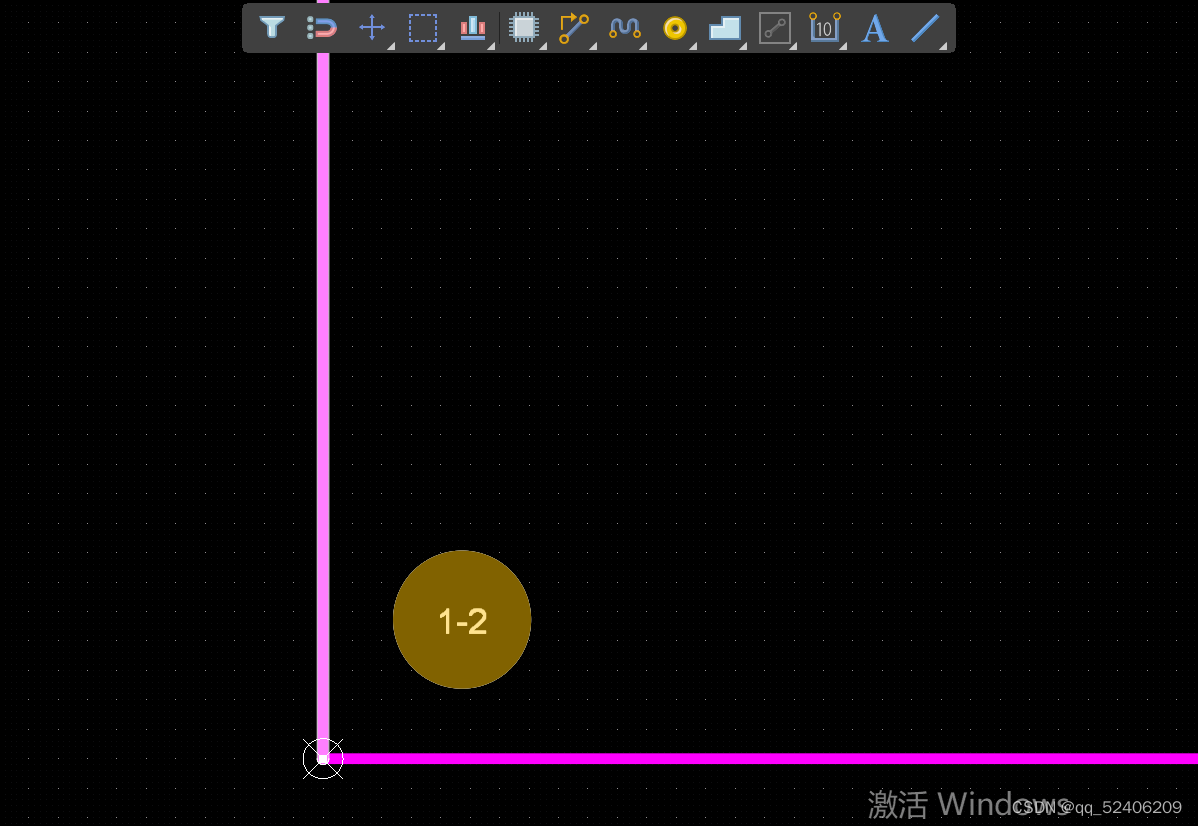

1、设置原点：

设置为Keep-Out-layer：45*70mm

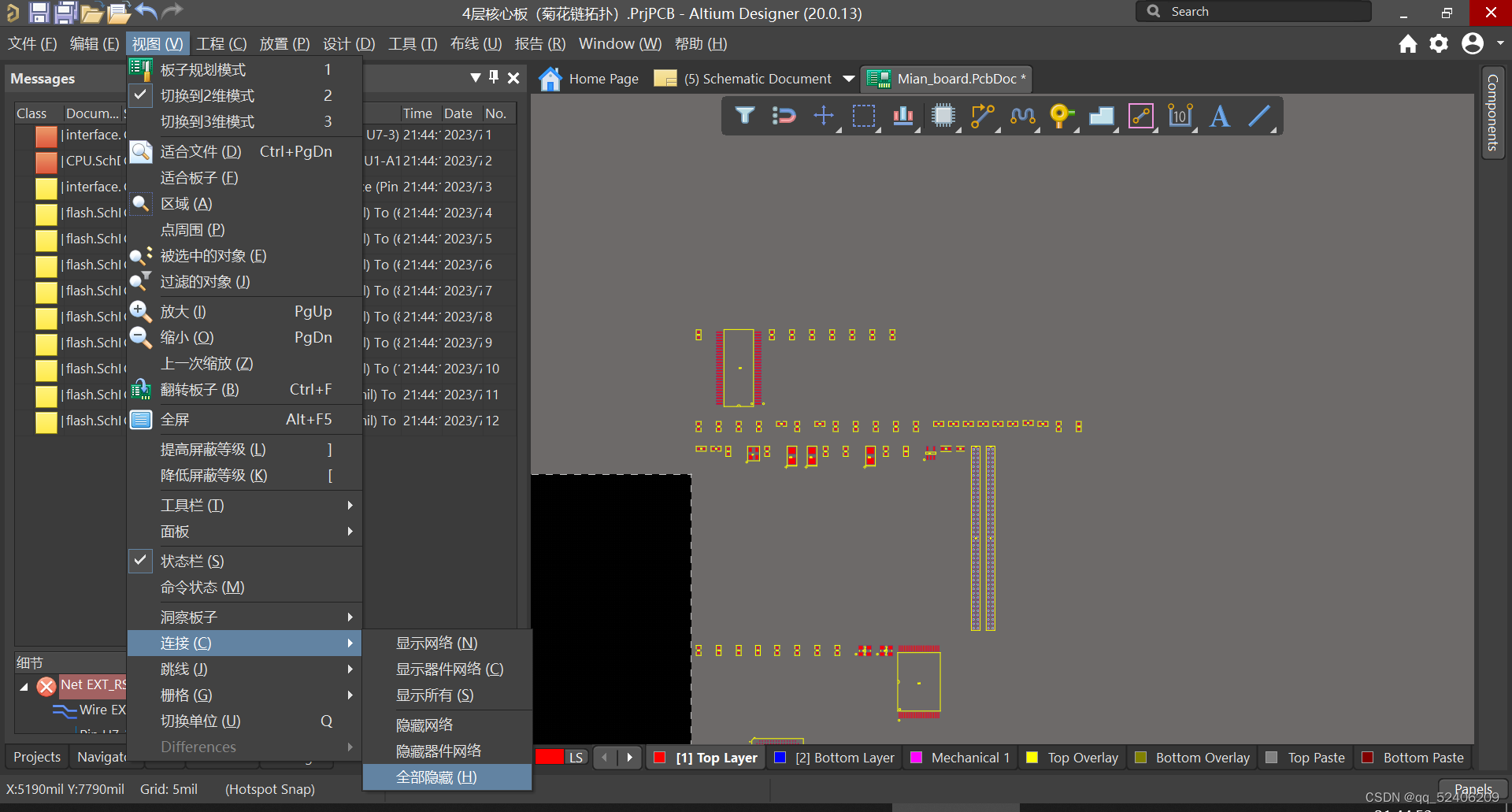

2、飞线隐藏

3、AD复制技巧

Ctrl+C 之后鼠标点击所需偏离点

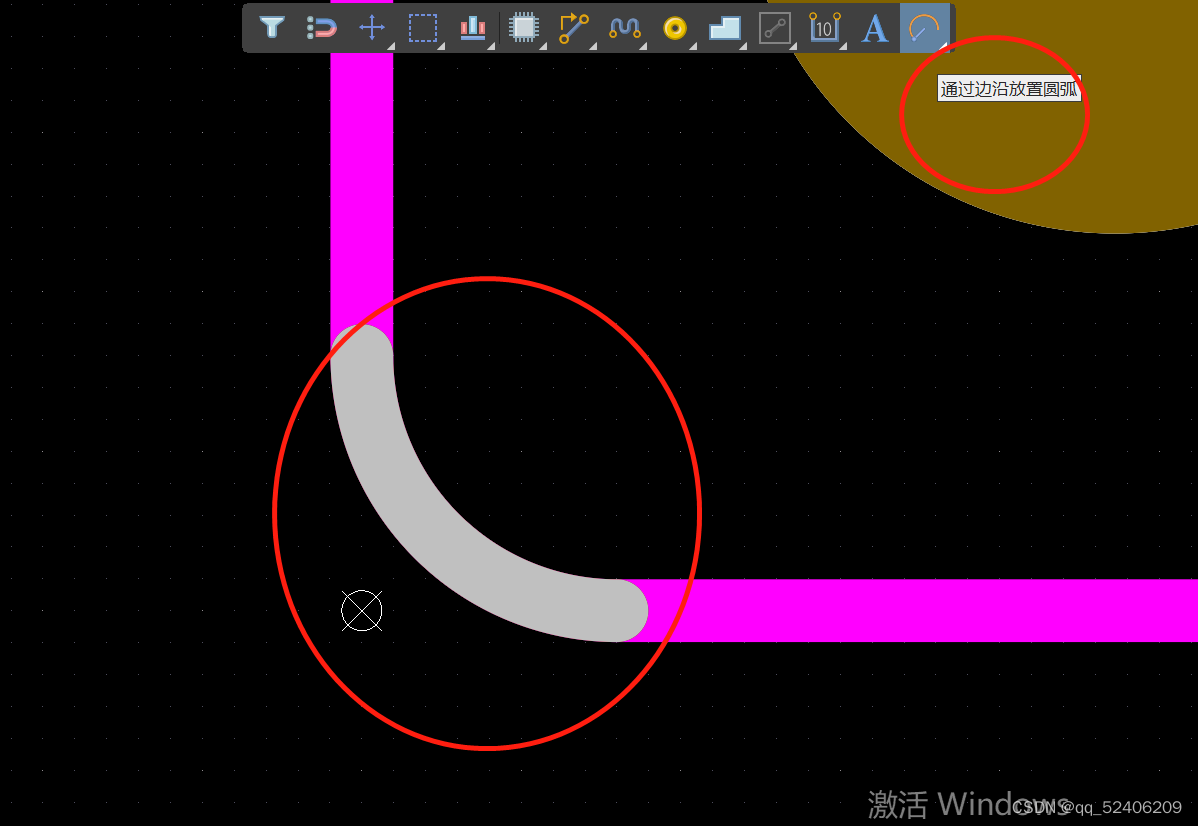

4、倒角拉圆弧

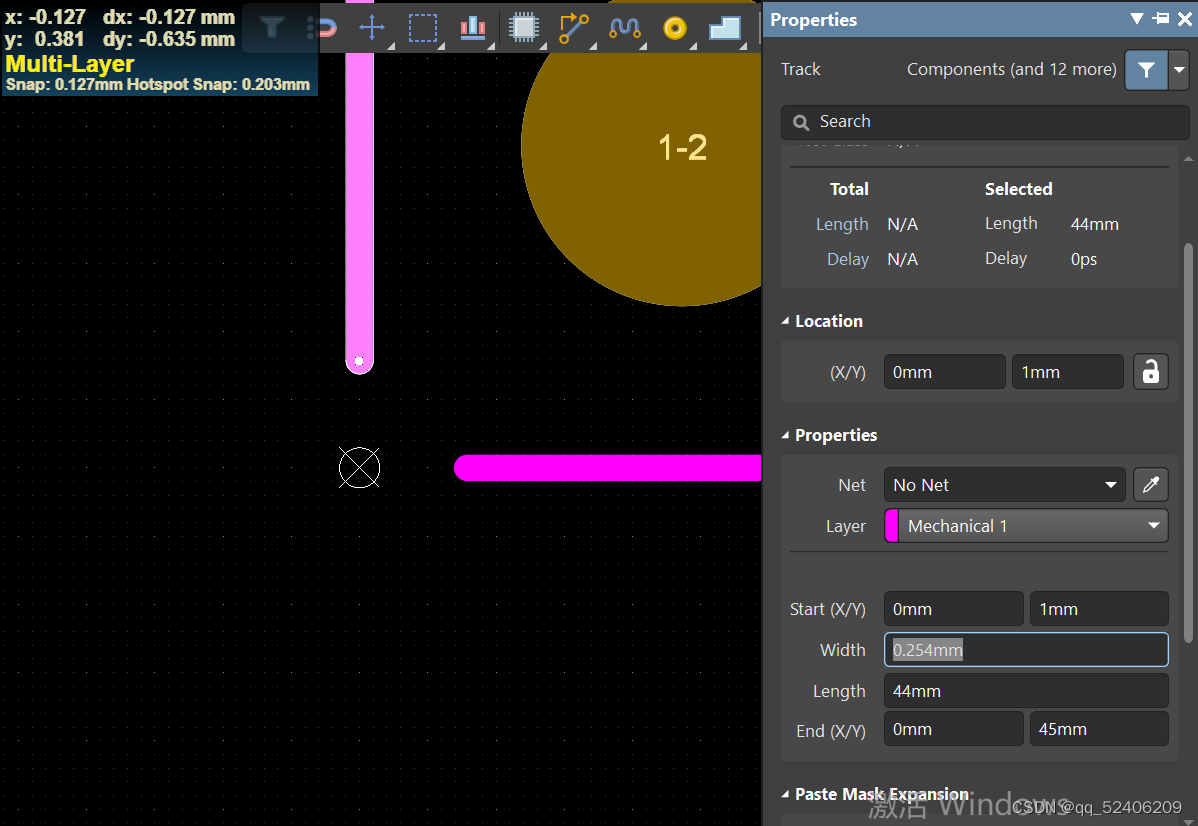

缩小1mm，圆弧（边沿）

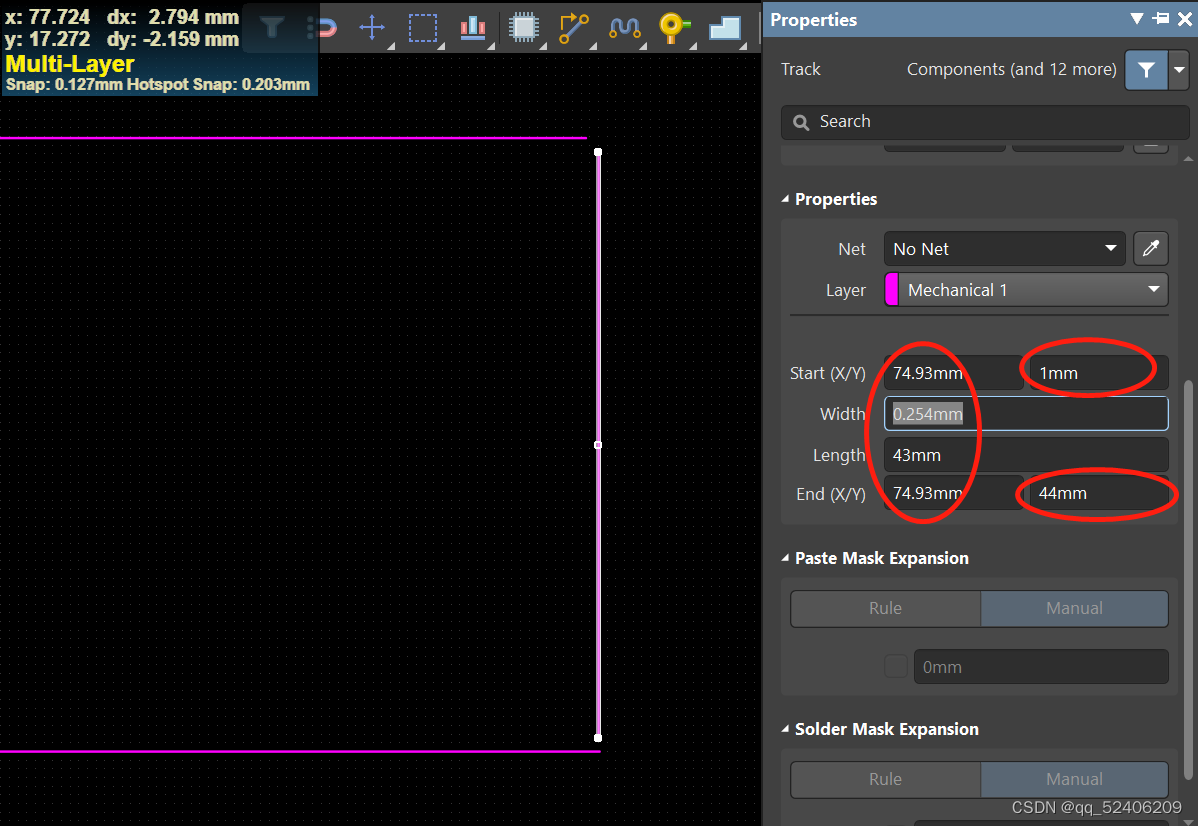

5、start-end

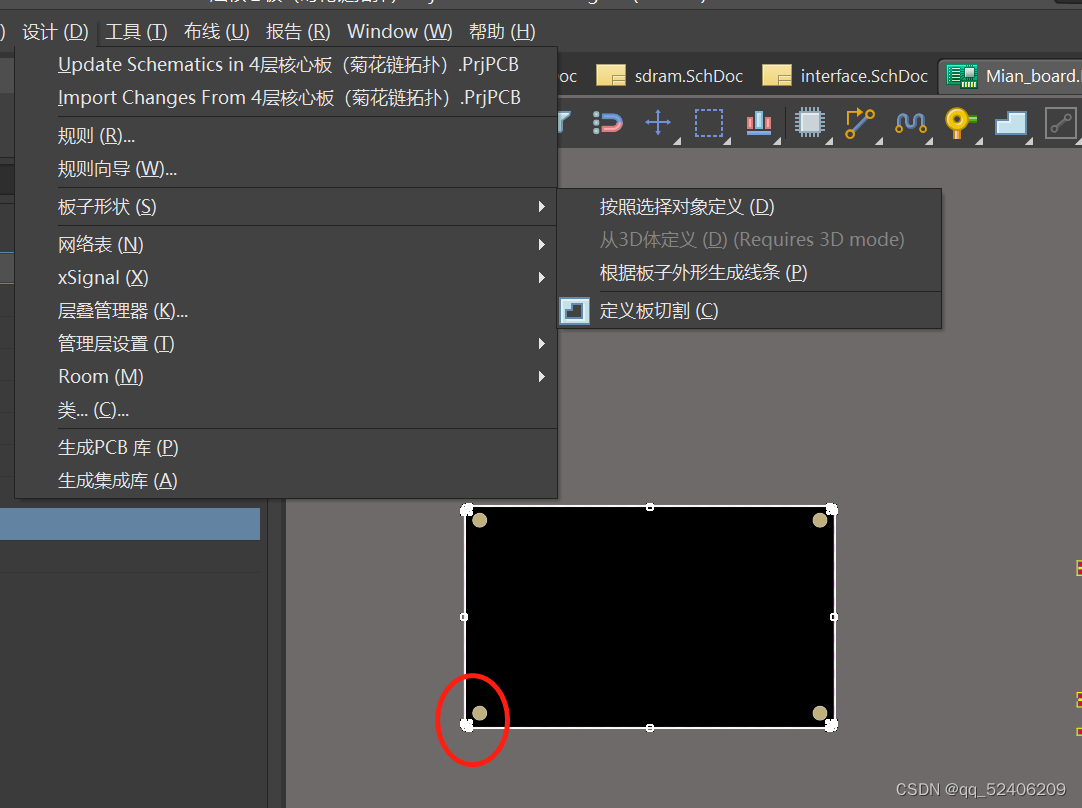

6、板子形状

一框选整体移动+在机械层框图切割

6、尺寸测量
