SWD(20线)接口用ST-LINK(4线)连接时的接线

已于 2025-03-15 19:21:47 修改
阅读量2.1k 收藏 22
点赞数 9
文章标签： stm32 单片机 学习
于 2024-01-19 08:04:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_52600949/article/details/135688125
版权
本文介绍了SWD接口在使用ST-LINK时的简化配置，指出仅需连接Pin1、7、9和12这四根引脚即可实现功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 SWD接口

接口对应引脚

(SWD接口用ST-LINK时只用4根线，接的Pin1、7、9、12即可)

补充：

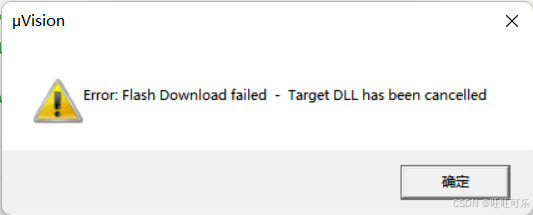

这样使用要是就必须要插3V3那一根线，不插的话烧录就会显示下面这样：显示Internal command error.但是单独的那种ST LINK是可以只接3线不接3V3的。
