ST-LINK/V2的JTAG/SWD(20线/4线)连接

最新推荐文章于 2025-03-31 08:17:14 发布
最新推荐文章于 2025-03-31 08:17:14 发布
阅读量3.2w 收藏 185
点赞数 37
分类专栏： stm32学习笔记 文章标签： 单片机 stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/FortunaMajor/article/details/126410002
版权
本文详细介绍了ST-LINK/V2连接STM32的JTAG和SWD两种方式。对于SWD接法，必须连接第1、7、9、20脚，若需要供电还需加上第19脚。JTAG接法涉及20个引脚，文中通过实物图、原理图和Keil设置进行了详细说明，解析了各引脚的对应关系，并提到了ST-LINK/V2上的LED灯状态与调试信息的关联。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

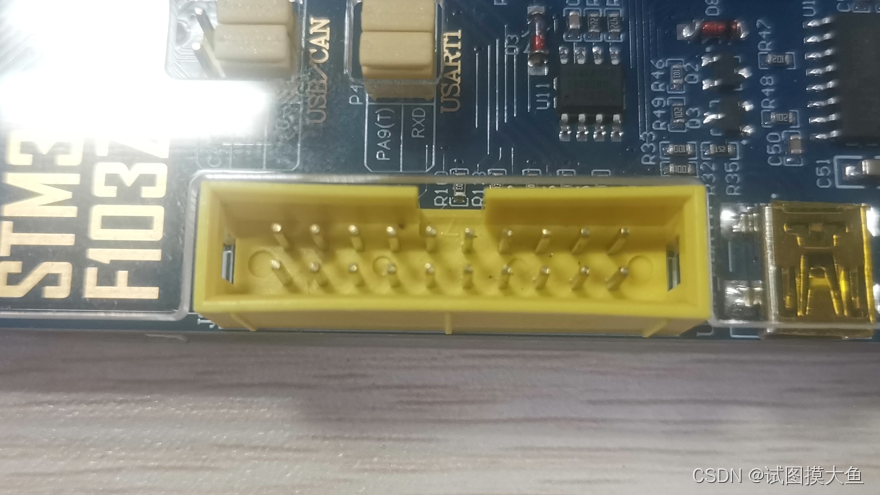

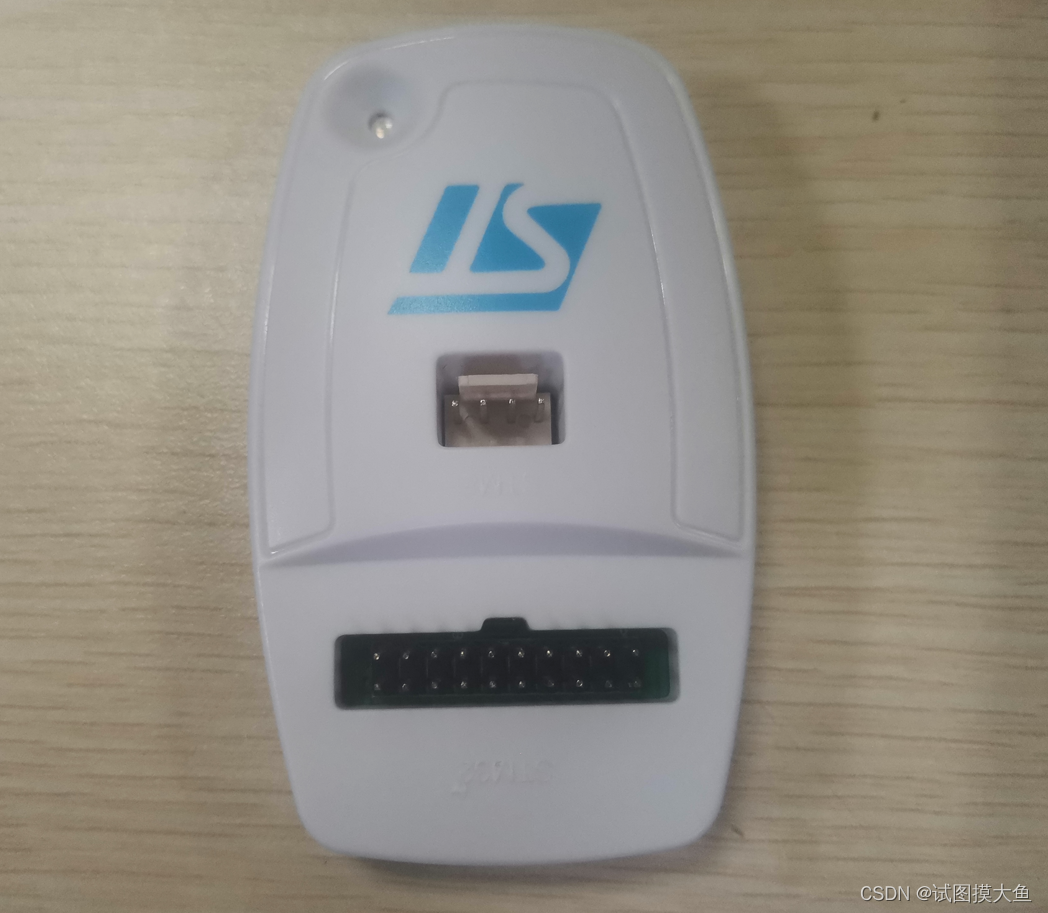

ST-LINK/V2实物图和STM32板子上的接口

下面是相关知识和我的理解，可能会有错误，直接指出即可

如果不想继续看只想知道STM32的SWD接法需要接哪几个引脚，先说明，必接第1、7、9、20脚，如果需要供电再加上第19脚

好的，然后接着仔细说

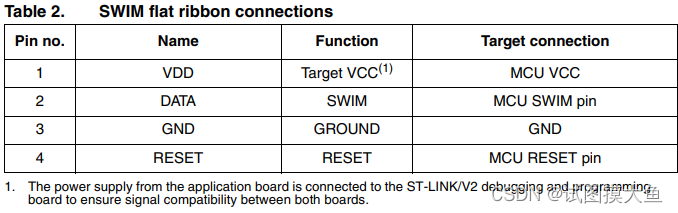

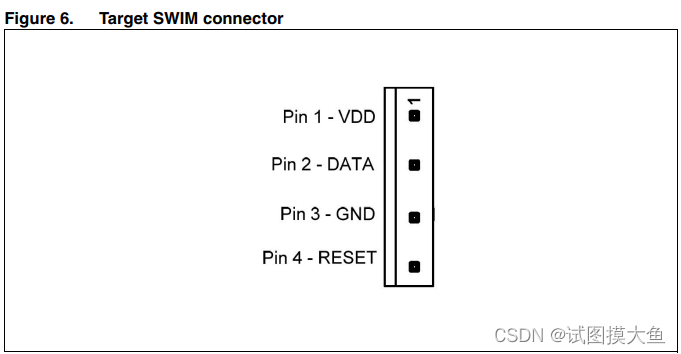

ST-LINK/V2实物图中，上面的4脚SWIM接口是用来连接STM8的，引脚分布和作用如下，截图自ST-LINK/V2用户使用手册，STM8的不进行分析

ST-LINK/V2实物图中，下面的20脚JTAG接口是用来连接STM32的，引脚分布和作用如下，截图自ST-LINK/V2用户使用手册
