本文先对ADC进行了简单介绍，后进行了ADC初始化示例展示。

ADC介绍

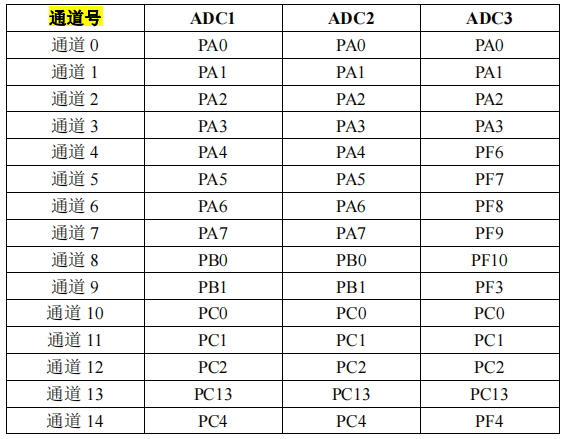

ADC1~ADC3 的引脚与通道对应关系列出来， 16 个外部源的对应关系如下表：

ADC初始化步骤

1、结构体创建与时钟使能

GPIO_InitTypeDef          GPIO_InitStructure;
ADC_CommonInitTypeDef     ADC_CommonInitStructure;
ADC_InitTypeDef           ADC_InitStructure;

//开启 ADC 和 GPIO 相关时钟和初始化 GPIO
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);//使能 GPIOA 时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //使能 ADC1 时钟

2、GPIO初始化

//初始化 ADC1 通道 5 IO 口
GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_5;       //PA5 通道 5
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;     //模拟输入
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;//不带上下拉

GPIO_Init(GPIOA, &GPIO_InitStructure);           //初始化

3、ADC通用配置

RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,ENABLE); //ADC1 复位
RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,DISABLE); //复位结束

//初始化通用配置
ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;//独立模式
ADC_CommonInitStructure.ADC_TwoSamplingDelay =
ADC_TwoSamplingDelay_5Cycles;//两个采样阶段之间的延迟 5 个时钟
ADC_CommonInitStructure.ADC_DMAAccessMode =
ADC_DMAAccessMode_Disabled; //DMA 失能
ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div4;//预分频 4 分频。
//ADCCLK=PCLK2/4=84/4=21Mhz,ADC 时钟最好不要超过 36Mhz

ADC_CommonInit(&ADC_CommonInitStructure);//初始化

4、ADC初始化参数配置

//初始化 ADC1 相关参数

ADC_InitStructure.ADC_Resolution           = ADC_Resolution_12b;//12 位模式
ADC_InitStructure.ADC_ScanConvMode         = DISABLE;//非扫描模式
ADC_InitStructure.ADC_ContinuousConvMode   = DISABLE;//关闭连续转换
ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;
//禁止触发检测，使用软件触发
ADC_InitStructure.ADC_DataAlign            = ADC_DataAlign_Right;//右对齐
ADC_InitStructure.ADC_NbrOfConversion      = 1;//1 个转换在规则序列中

ADC_Init(ADC1, &ADC_InitStructure);//ADC 初始化

5、开启ADC转换

//开启 ADC 转换
ADC_Cmd(ADC1, ENABLE);//开启 AD 转换器

6、获取ADC值

//获得 ADC 值
//ch:通道值 0~16
//返回值:转换结果

u16 Get_Adc(u8 ch)
{
  //设置指定 ADC 的规则组通道，一个序列，采样时间
  ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_480Cycles );
  ADC_SoftwareStartConv(ADC1); //使能指定的 ADC1 的软件转换启动功能
  while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束
  return ADC_GetConversionValue(ADC1); //返回最近一次 ADC1 规则组的转换结果
}

//获取通道 ch 的转换值，取 times 次,然后平均
//ch:通道编号 times:获取次数
//返回值:通道 ch 的 times 次转换结果平均值

u16 Get_Adc_Average(u8 ch,u8 times)
{
  u32 temp_val=0; u8 t;
  for(t=0;t<times;t++)
  {
    temp_val+=Get_Adc(ch);
    delay_ms(5);
  }
  return temp_val/times;
}
