计算机网络实验五： CISCO IOS 路由器基本配置（静态路由，动态路由，VLAN）

计网实验的痛苦……为了写csdn还得再经历一遍

一.静态路由配置

1. 连接路由器和交换机

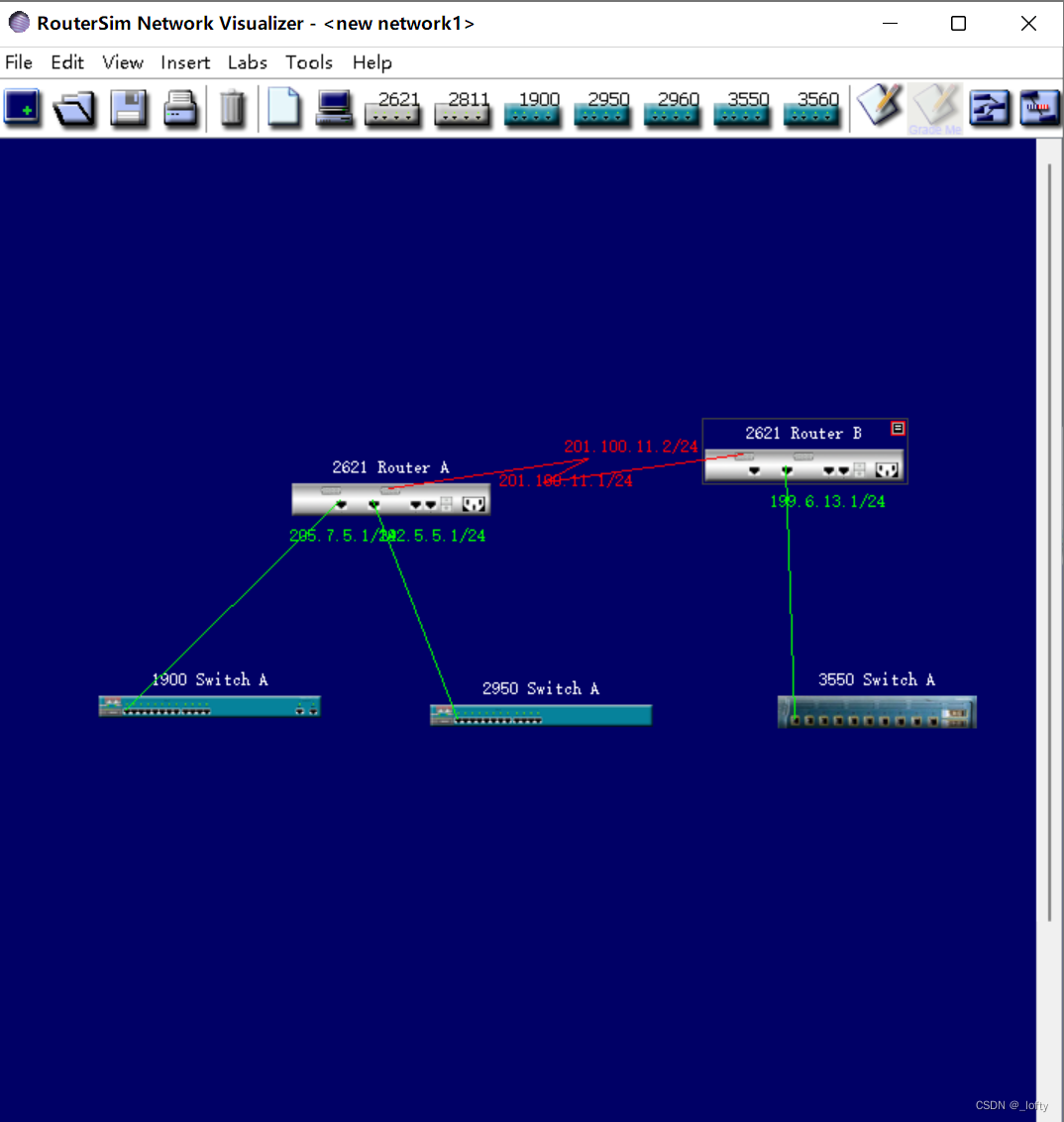

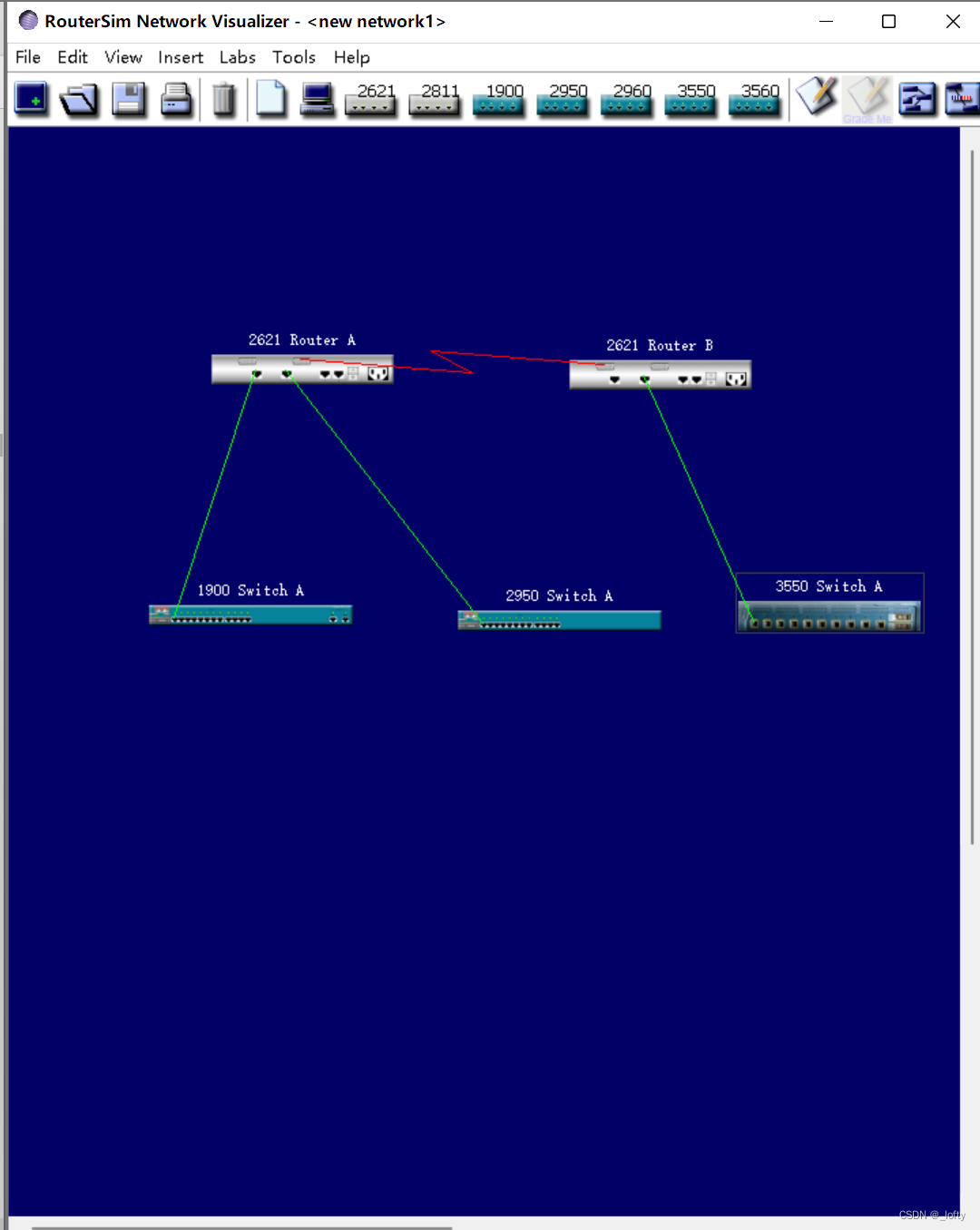

1.1总体

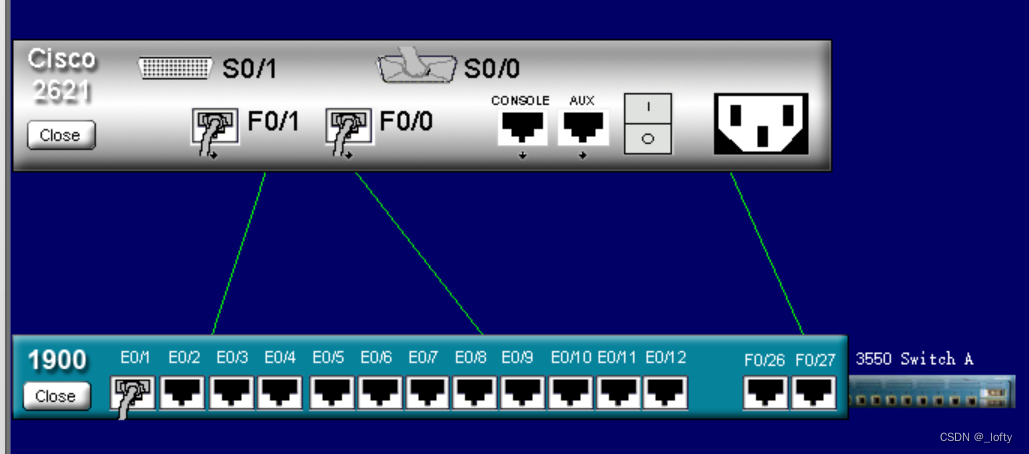

1.2局部

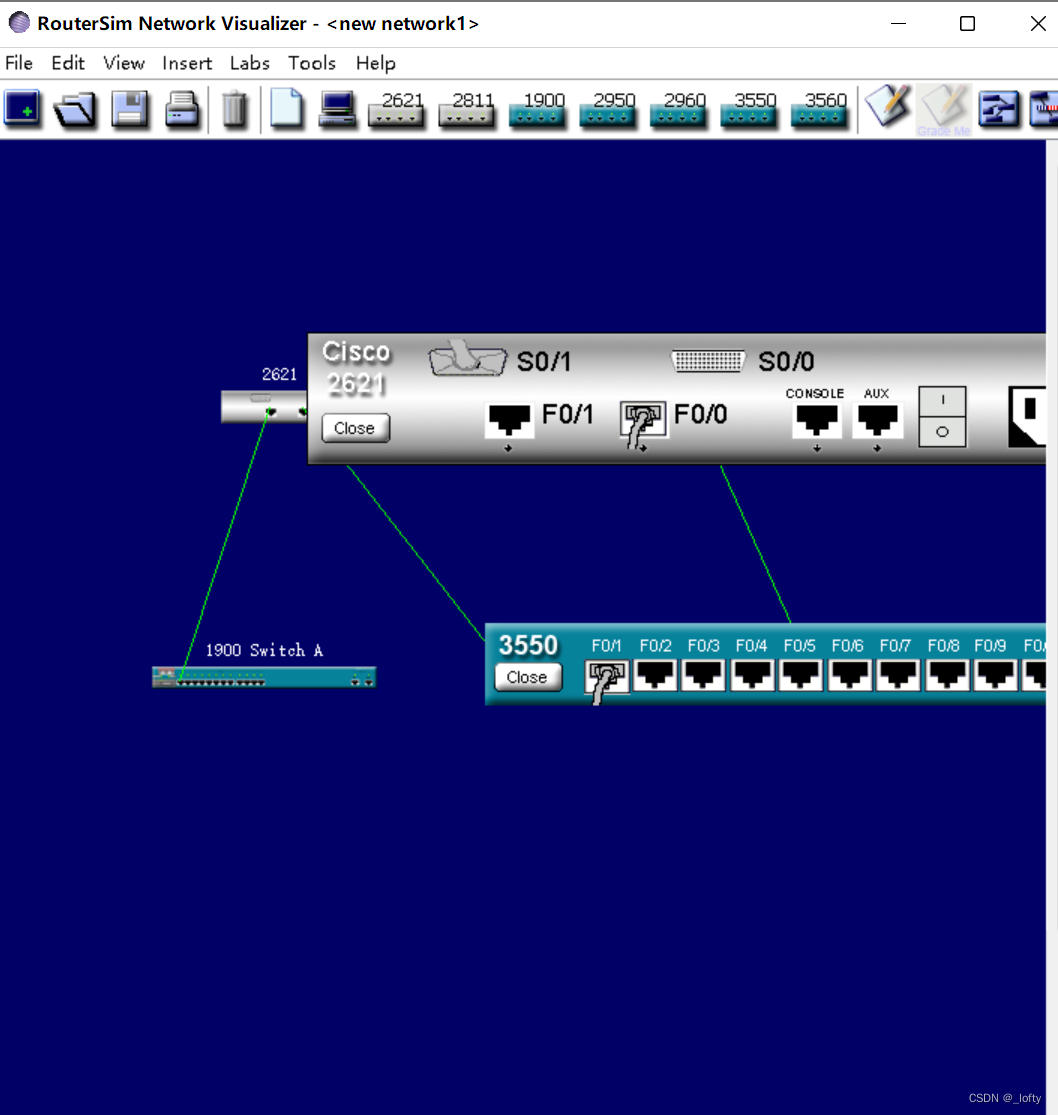

1.2.1RouterA

左边这条线，f0/1连1900switch的E0/1

右边这条线，f0/0连2950的f0/1

S0/0选择dce端口连routerB的S0/1

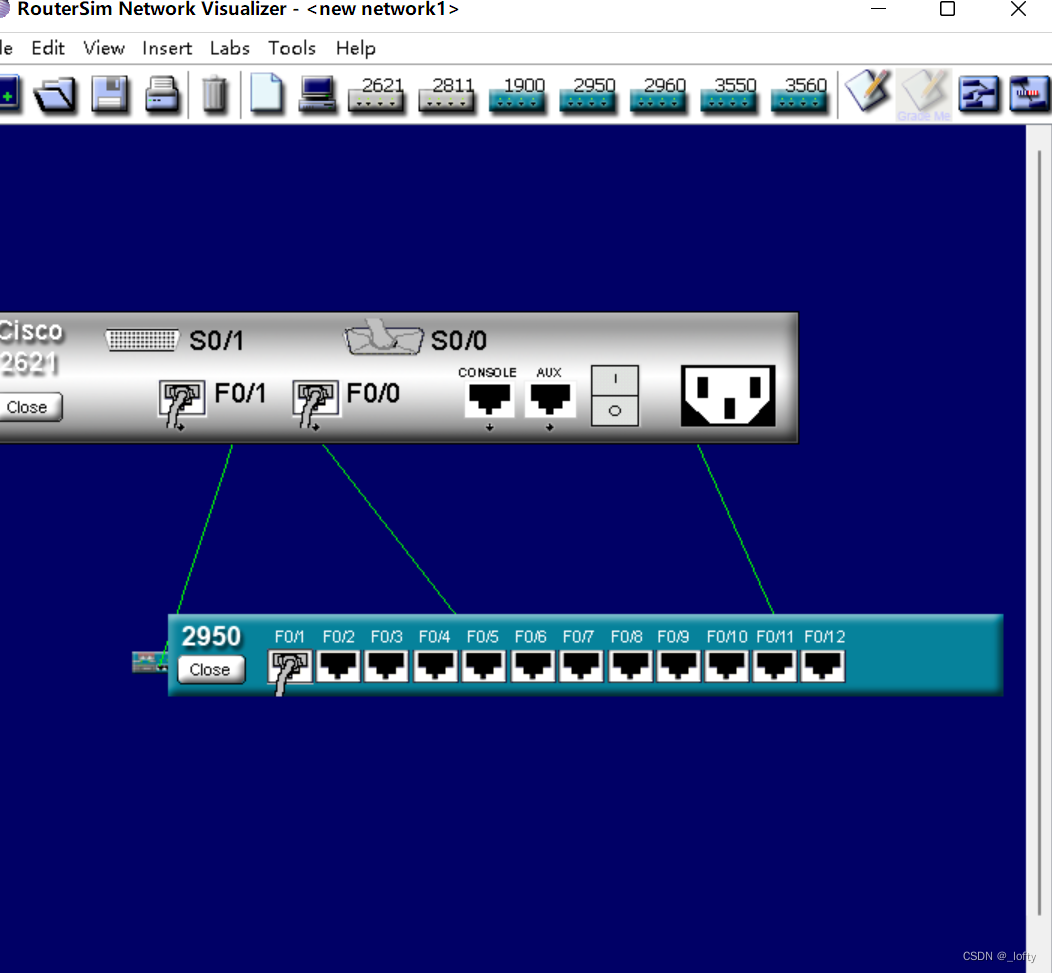

1.2.2 RouterB

自己看

2.设置命令，配置静态路由

2.1配置静态路由之前的操作

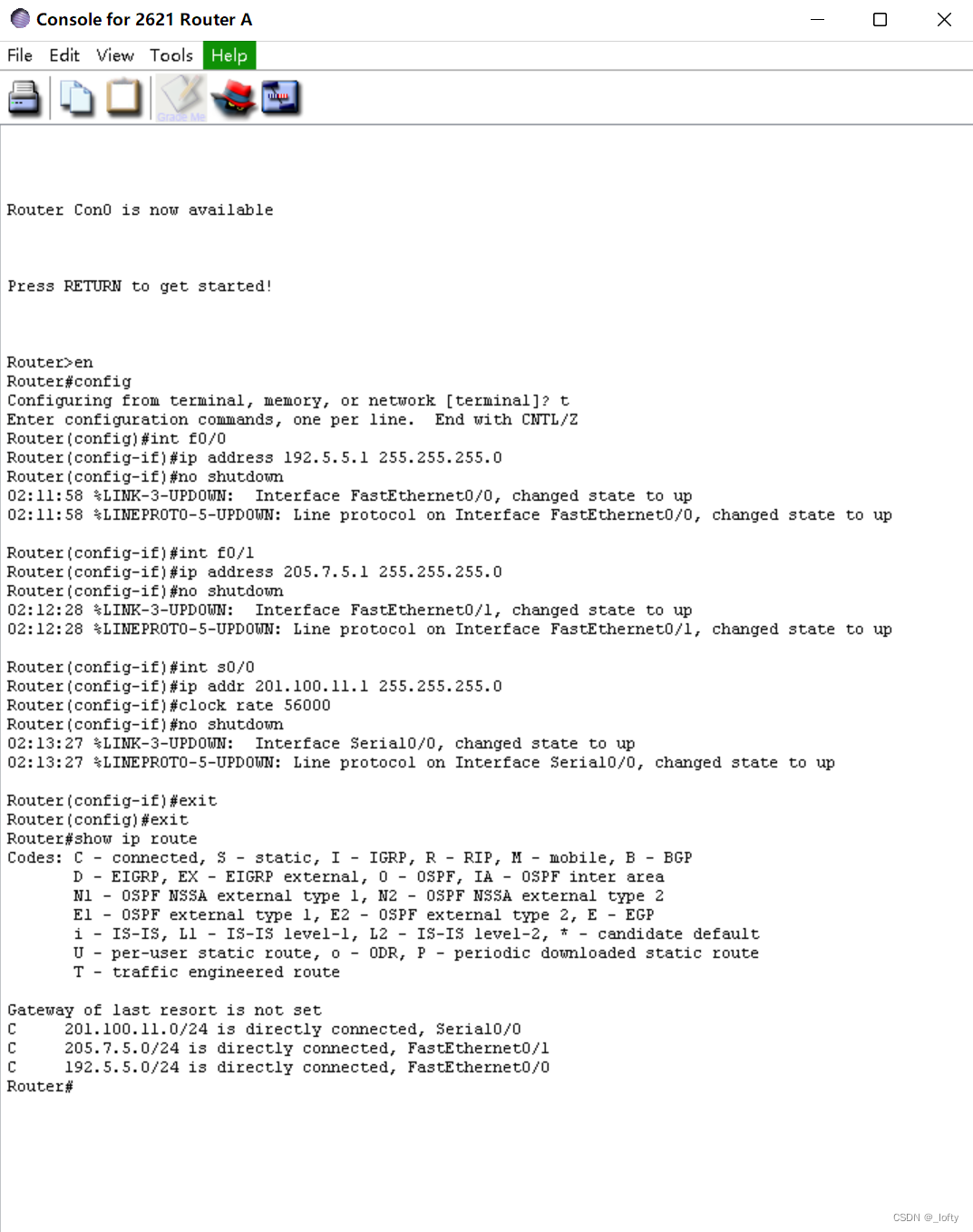

2.1.1配置RouterA

分别对三个端口：f0/0,f0/1,s0/0进行配置
配置完成之后用show ip route查看路由表

这个时候看一下路由器，线上已经出现我们配置好的 ip address
（如果不能看到，就点击左上角view，勾选ip address即可）

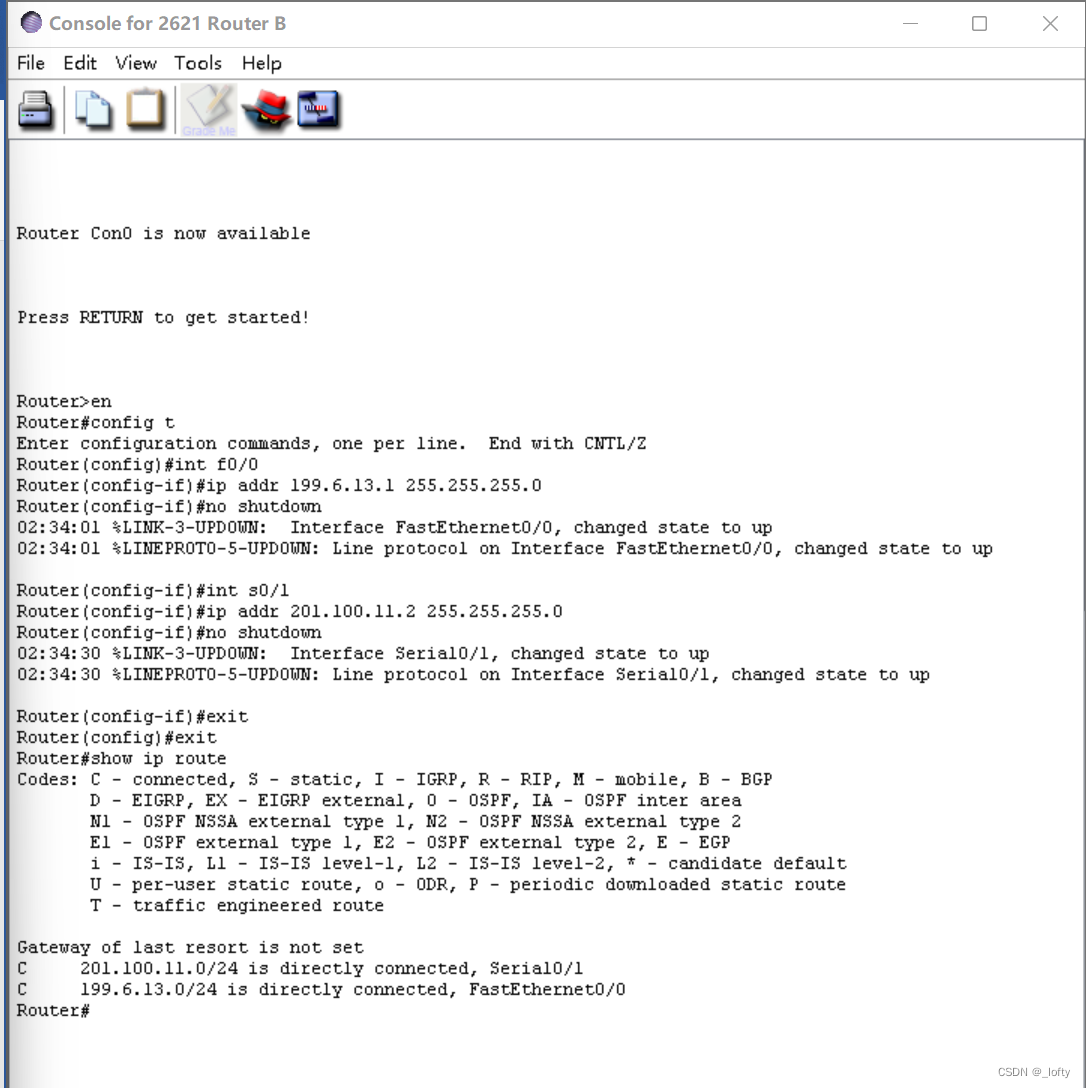

2.1.2配置RouterB

一样的操作
对f0/0,s0/1进行配置
配置完成之后查表

2.2配置静态路由器

2.2.1尝试连接，并且失败

在配置静态路由器之前，我们先连接一下

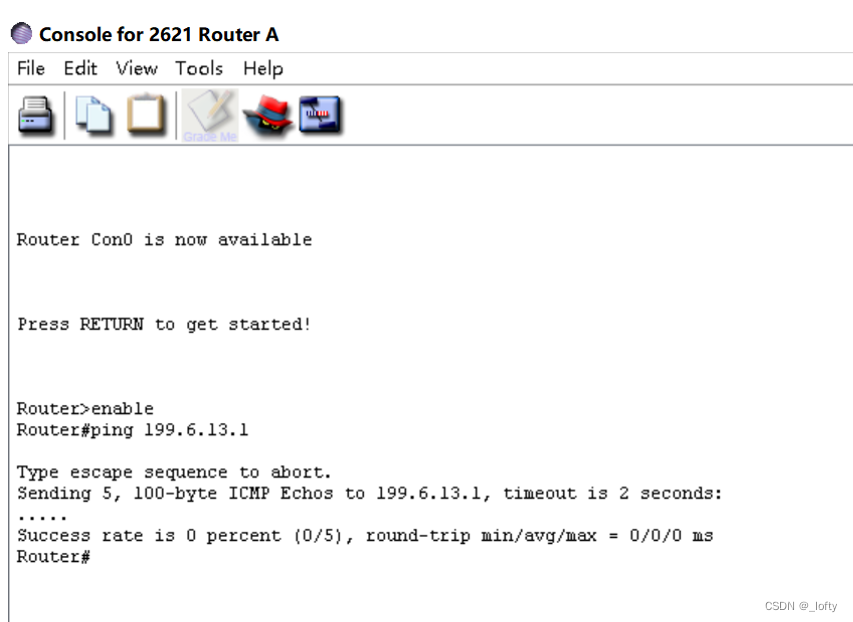

双击RouterA,为了查看A和B是否连接我们使用ping命令：

出现……就是没连通，这个时候我们就要进行静态路由的配置了

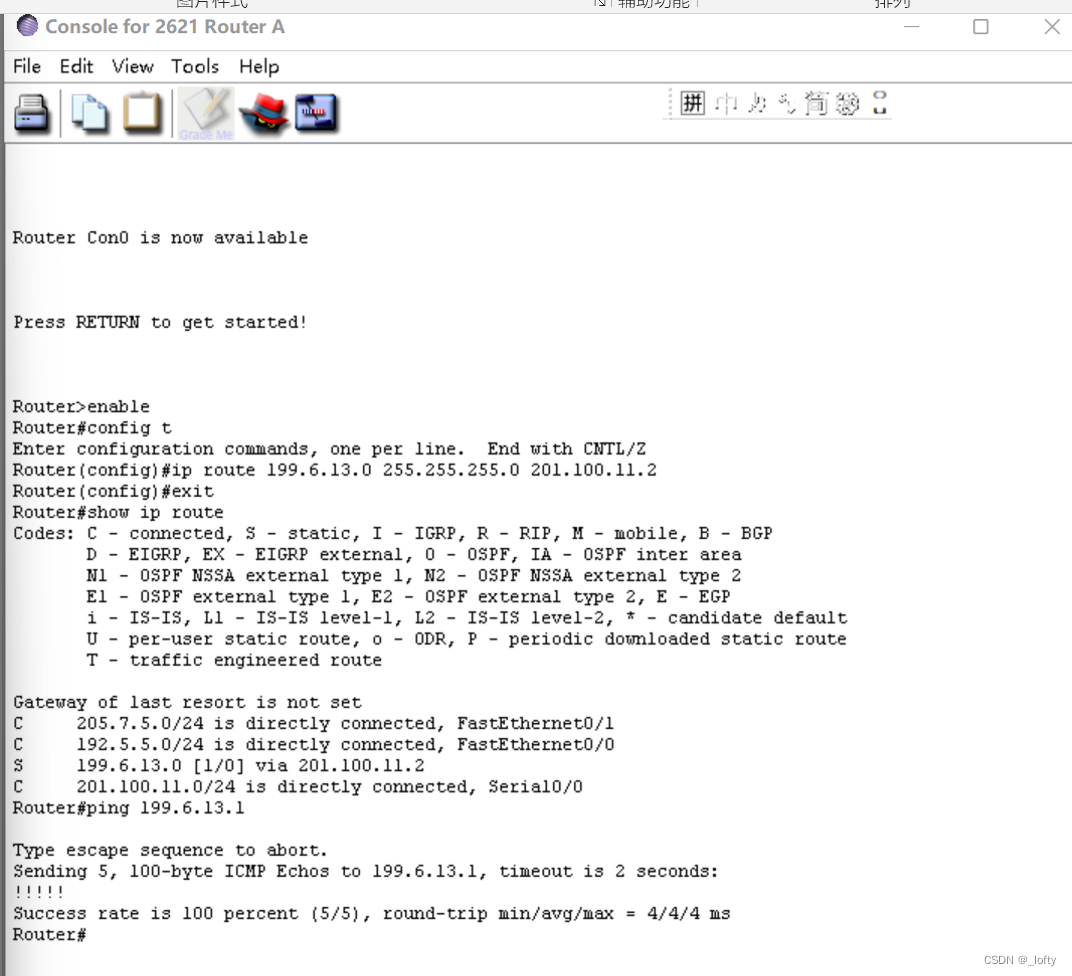

2.2.2配置静态路由之后ping成功

使用ip route 199.6.13.0 255.255.255.0 201.100.11.2命令之后，就建立了静态路由，之后ping一下，出现感叹号,说明ping成功了

二.动态路由配置

1.连接路由器和交换机

不写了，跟静态的一样。提示一下，写完静态的之后记得保存文件，然后动态的在静态的基础上做（配置routerA和B的操作一样，所以先把静态的保存了，到时候动态的做完另存为动态的就行）
就上面那个路由器接着做

2.设置命令，配置动态路由

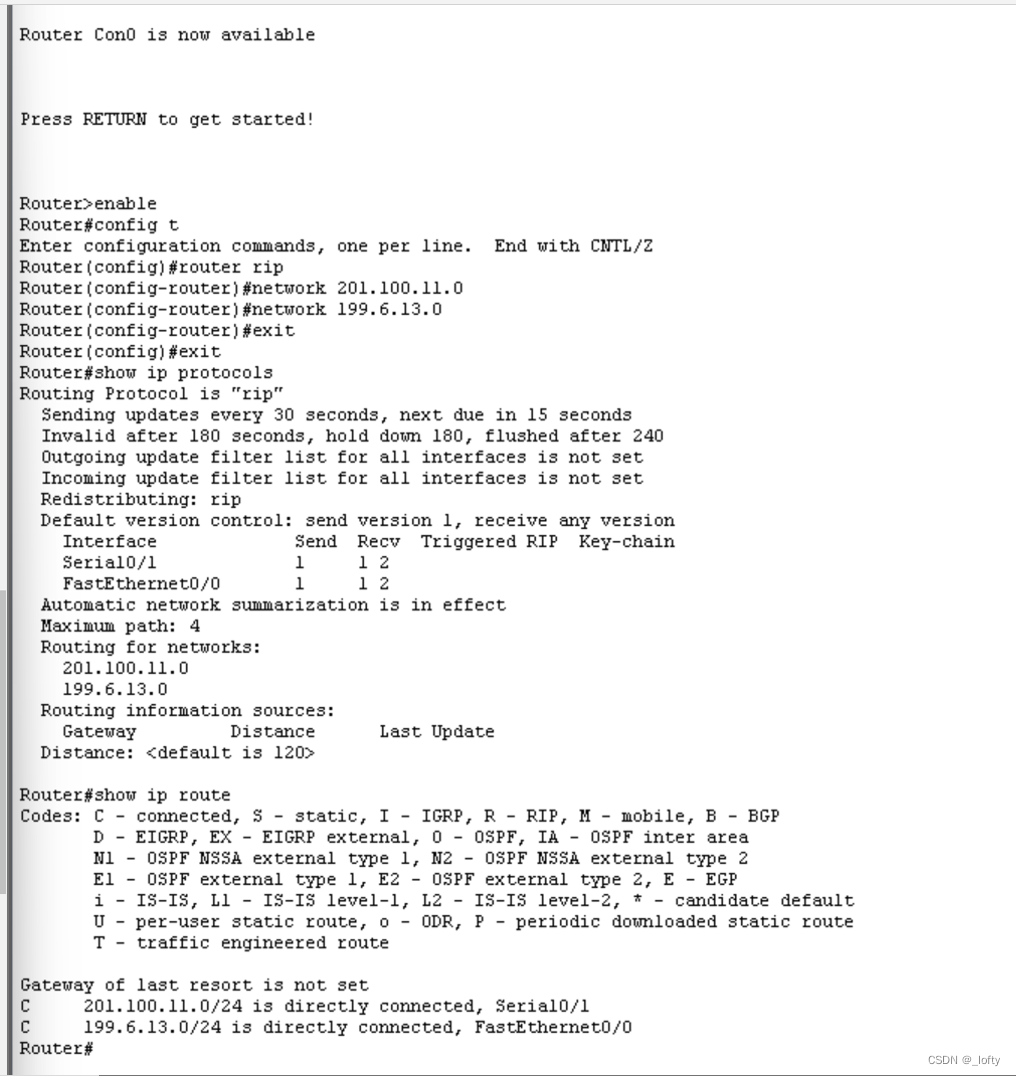

2.1设置RouterB

设置完了之后查看路由表

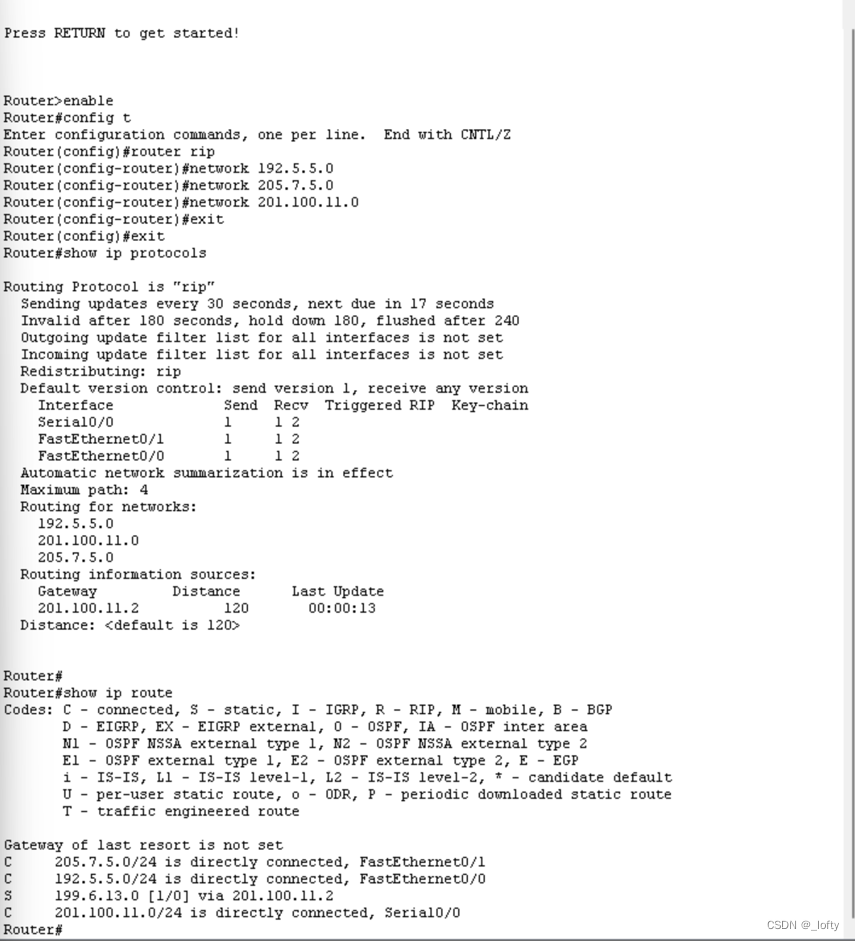

2.2设置RouterA

同样，设置完了之后查看路由表

2.3返回RouteB查看RouteB学习到的新网络

（开头为R：代表通过rip协议学到的新网络）
[120/1]:120:距离，1：跳数
下面的图是我接着上一张RouterB的图写的

这就表示已经学到新网络了，动态路由配置成功

三.VLAN配置

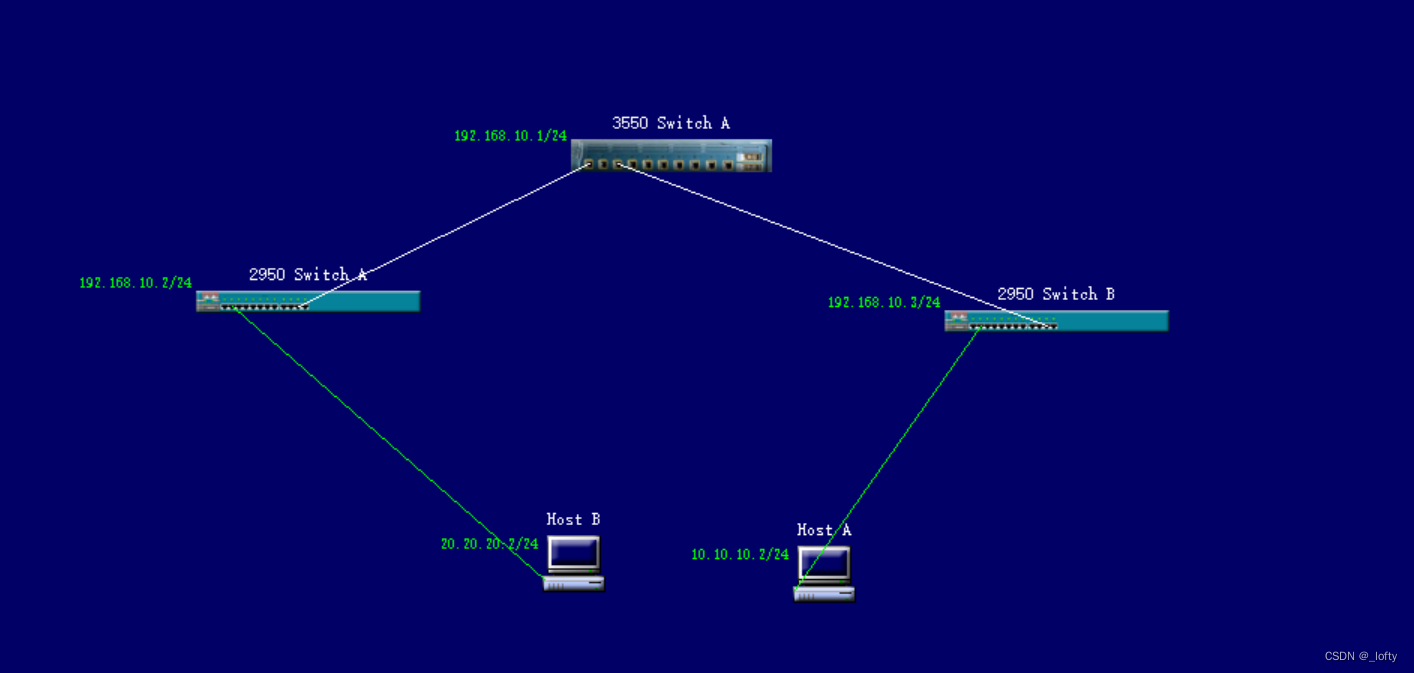

1.连接路由器和交换机和主机

1.1总体

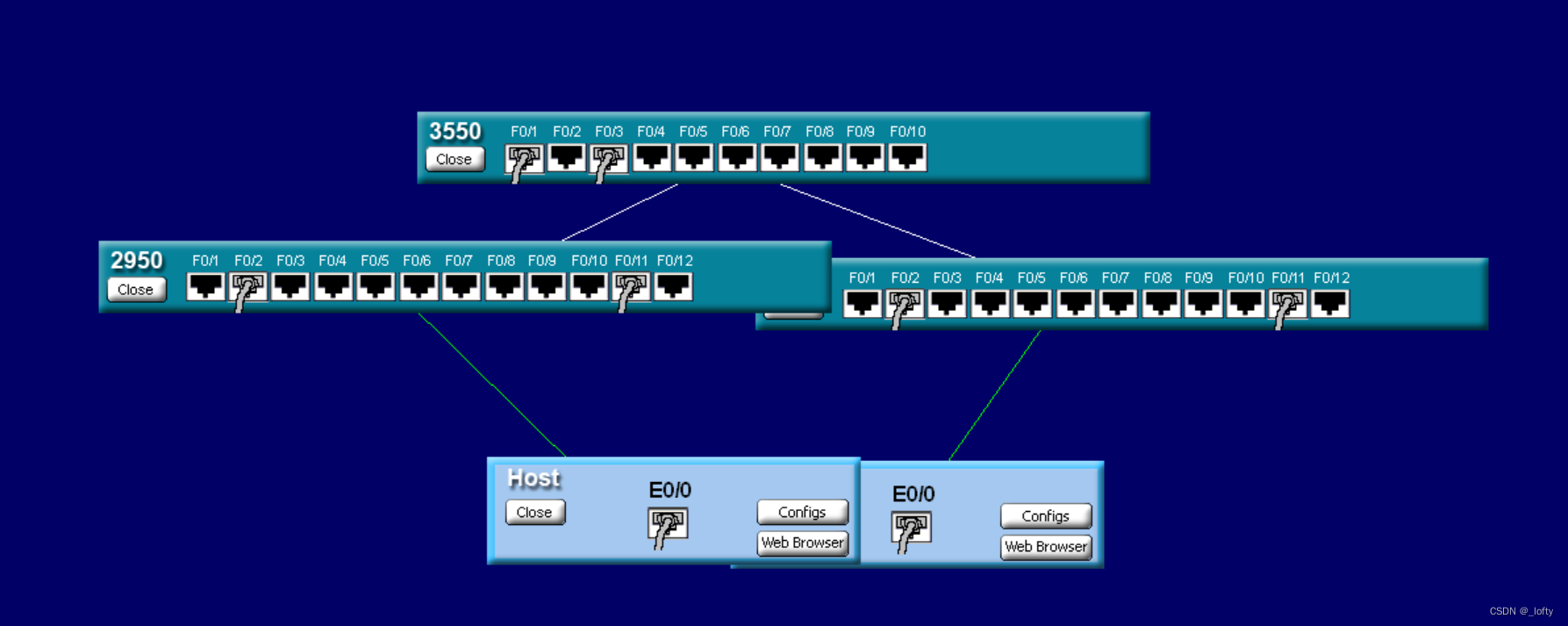

1.2局部

你已经是个成熟的大学生了，要学会自己看怎么连接

2.设置命令，配置VLAN

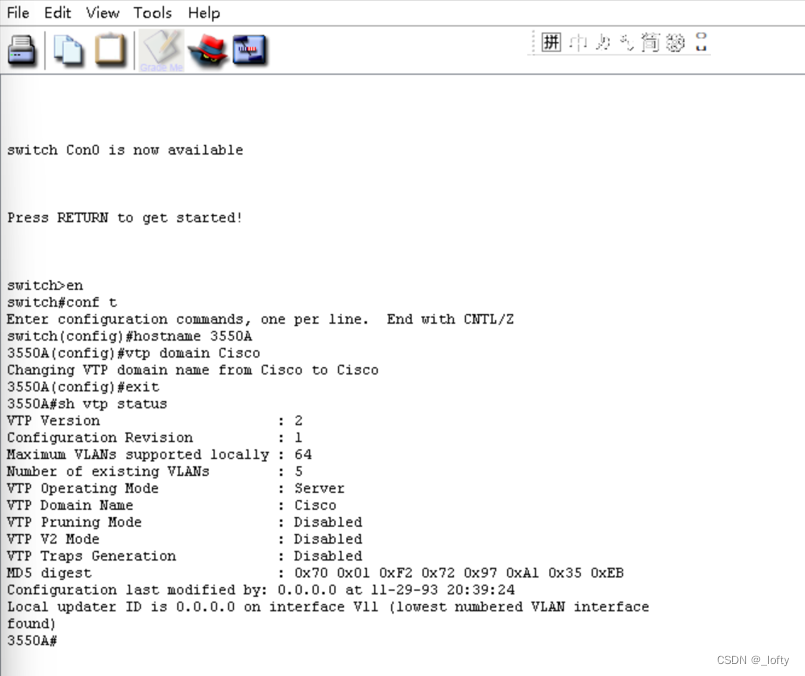

2.1配置3550A的VTP

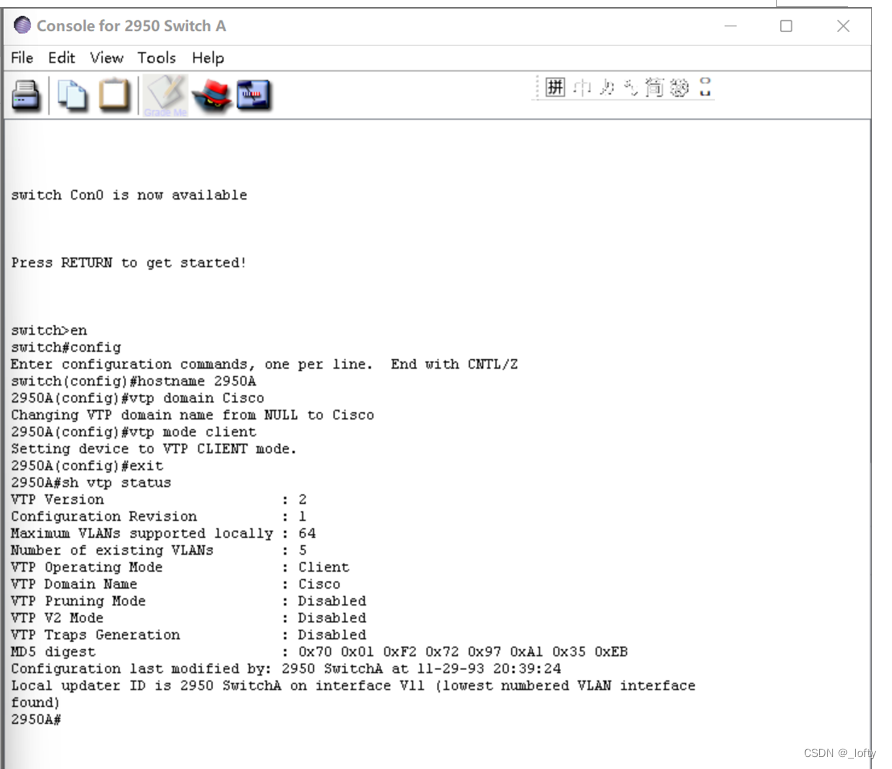

2.2配置2950 switchA的vtp

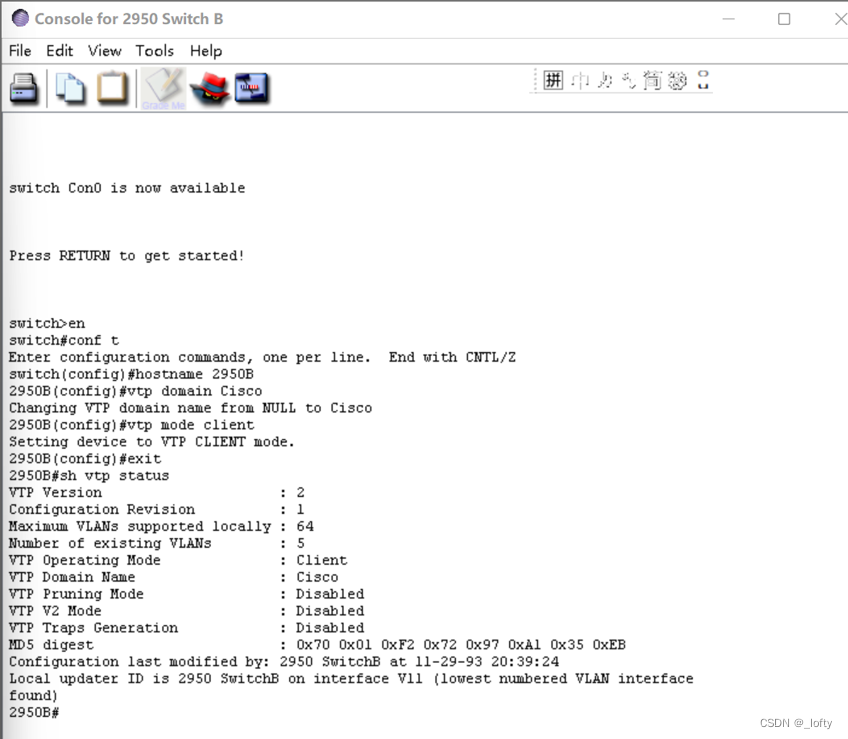

2.3配置2950 switchB的vtp

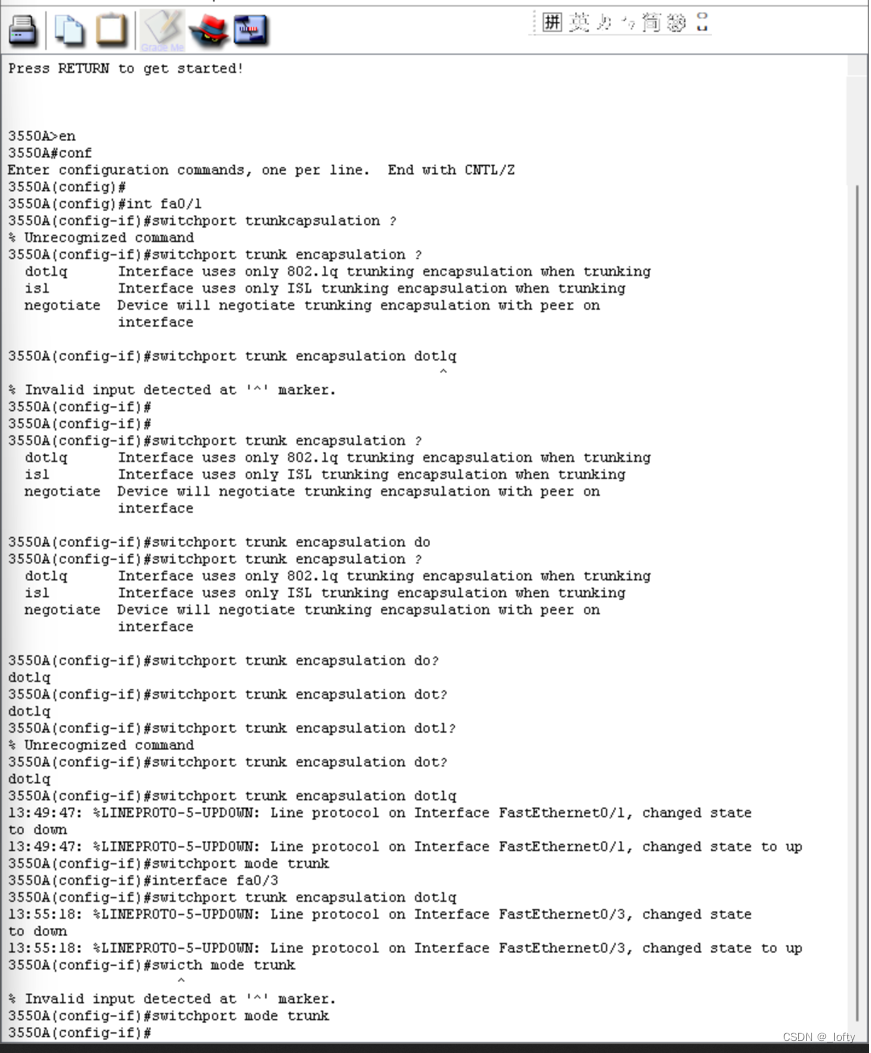

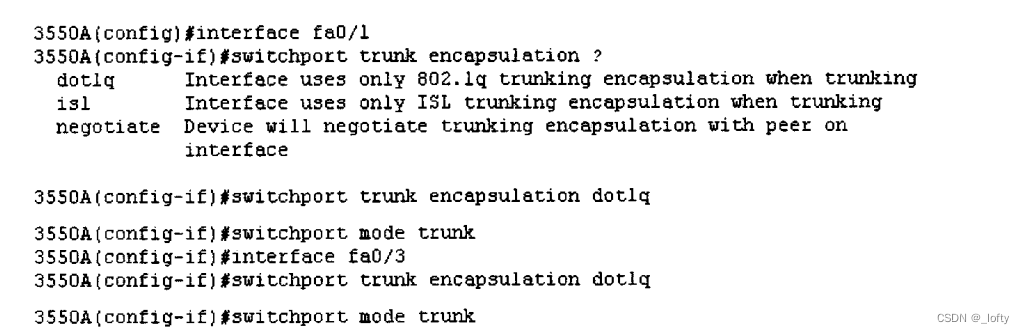

2.4配置3550A的trunk端口

为什么它一直给我报dotlq的错呢？
喝喝，我试了好多次才发现
不是l是1
……………………………………真给我整无语了
不是英文字母的l!!!是数字的11111111！！！！！！！！！不要看错了！！！！！！！！
为了让大家看得更清楚……第一张图是我做的第二张图是正确的，没有出过任何差错的
一定要注意dot1q这个

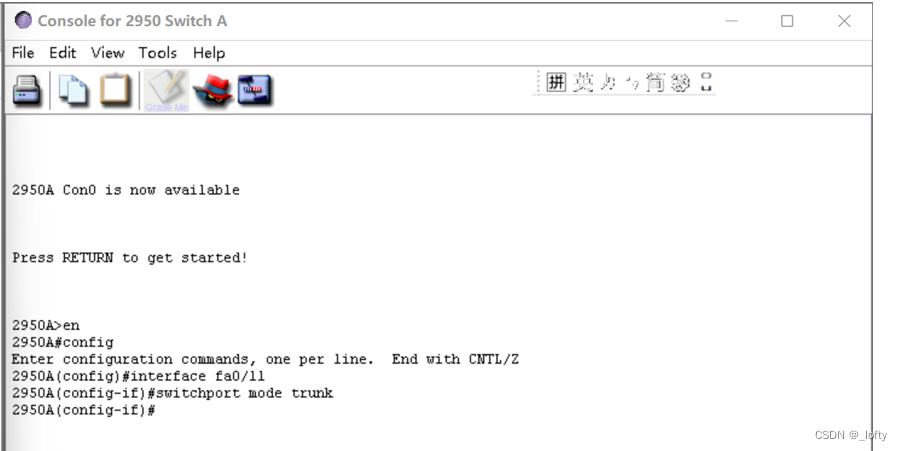

2.5配置2950A的trunk端口

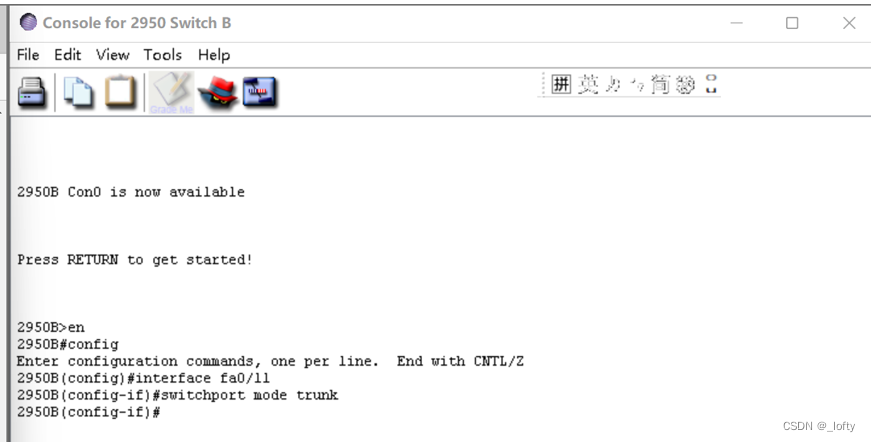

2.6配置2950B的trunk端口

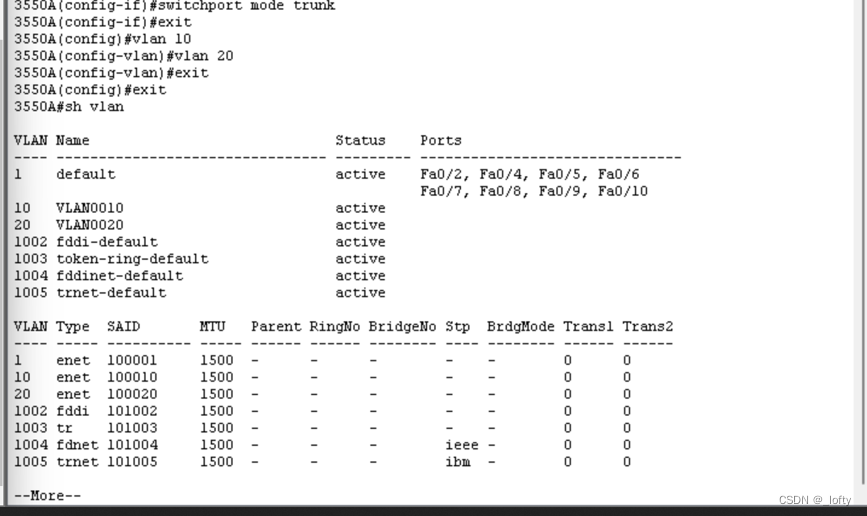

2.7创建VLAN

打开3550 switchA

2.8将交换机2950A的端口和2950B的端口fa0/2加入Vlan10和vlan20

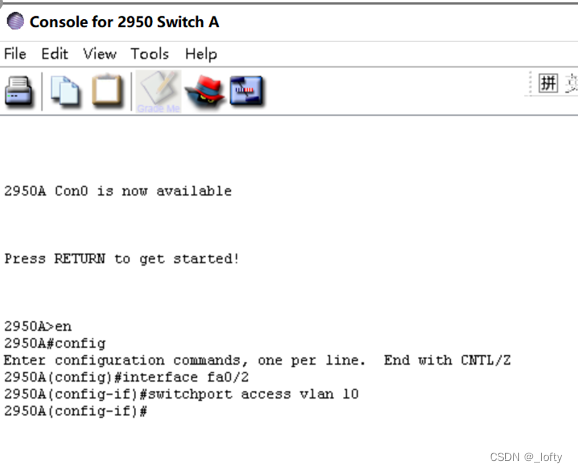

2.8.1打开2950A

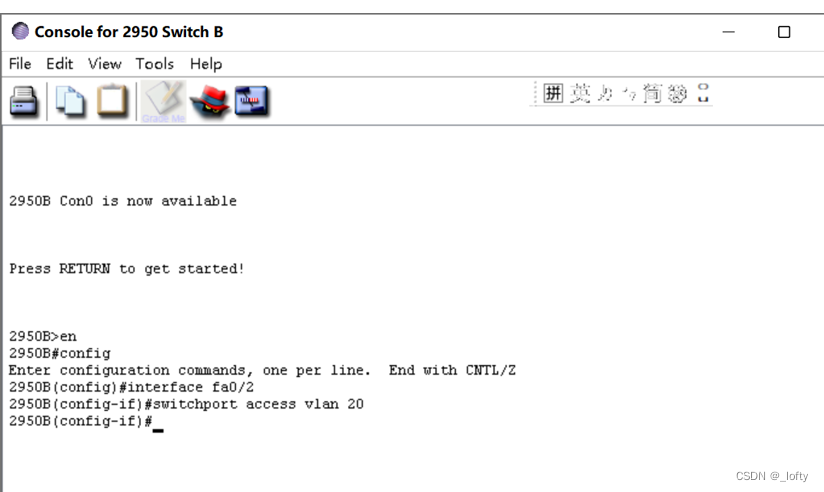

2.8.2打开2950B

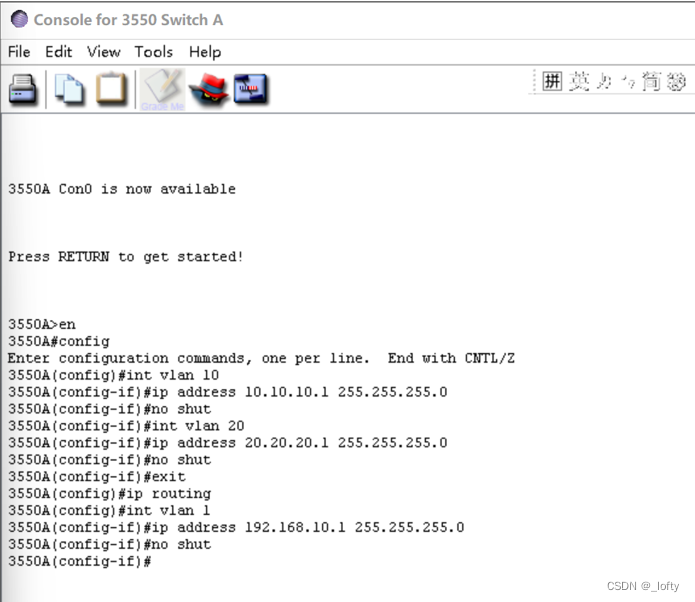

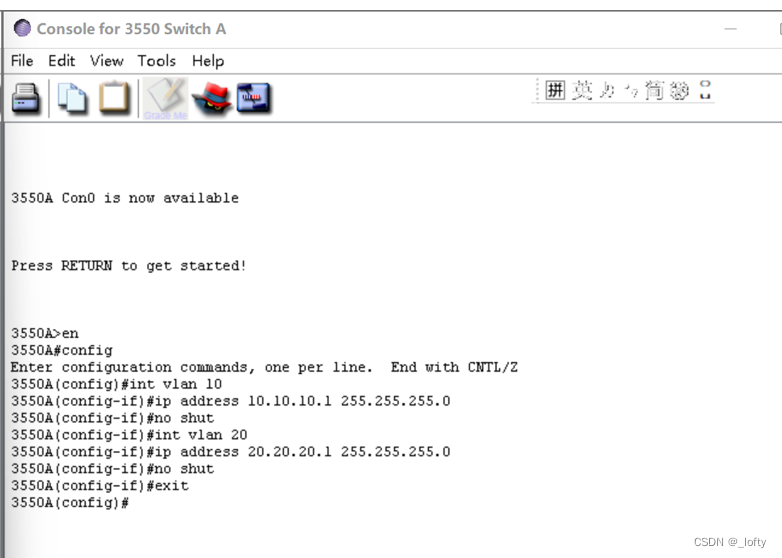

2.9设置ip

打开3550A

2.10配置各交换机的管理地址

2.10.1打开3550A

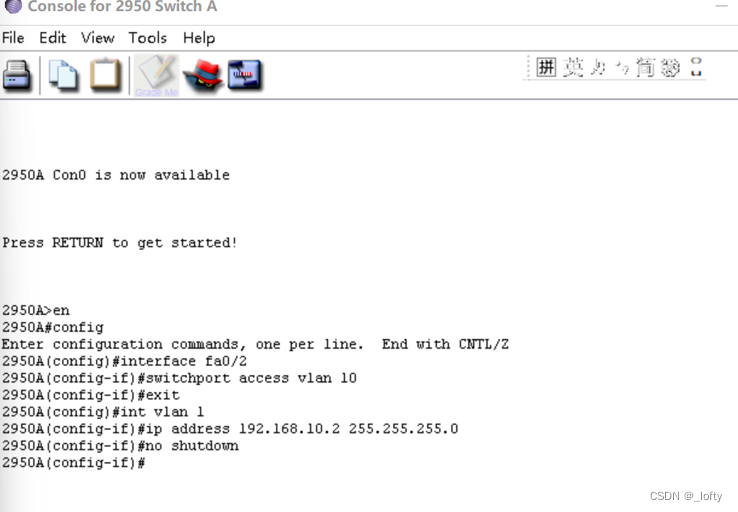

2.10.2打开2950A

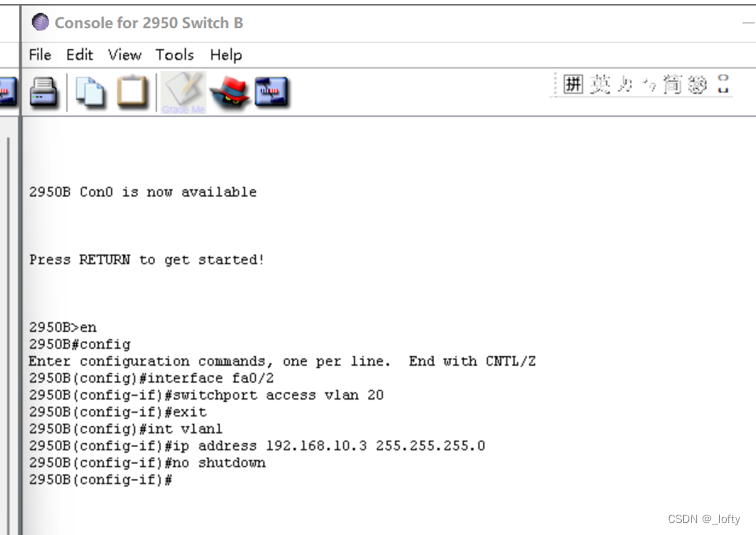

2.10.3打开2950B

2.11设置主机

2.11.1设置主机A

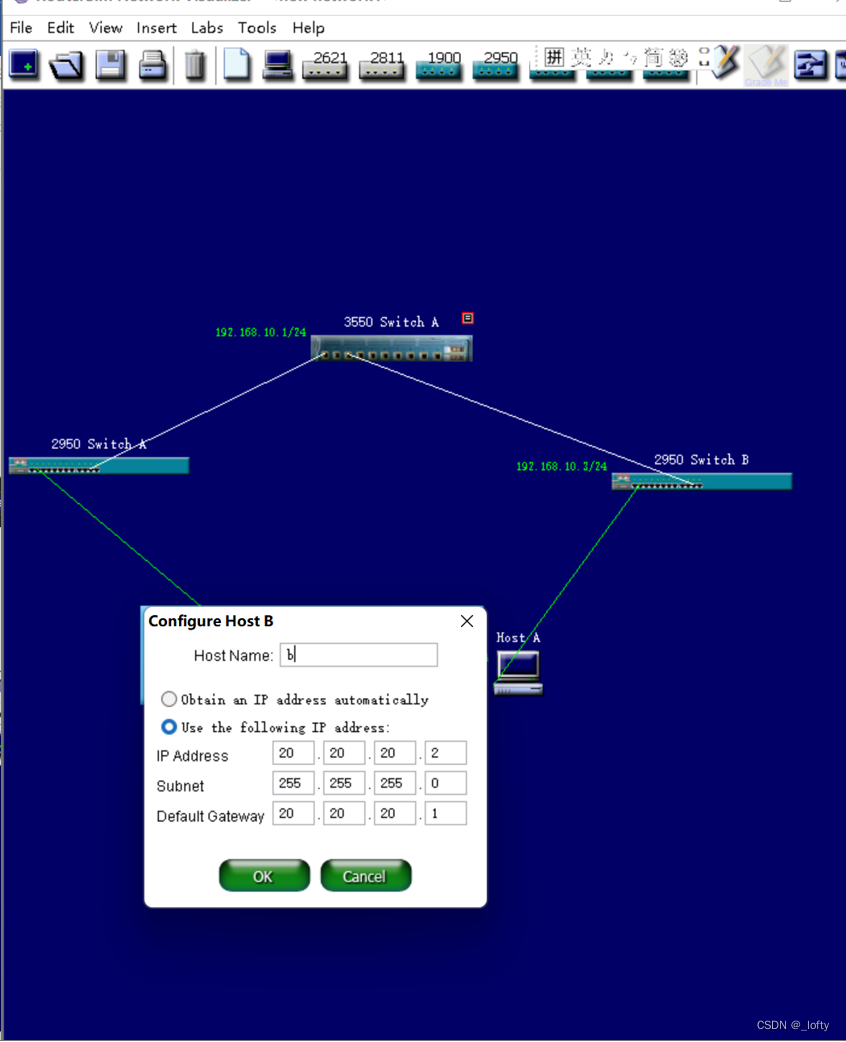

2.11.2设置主机B

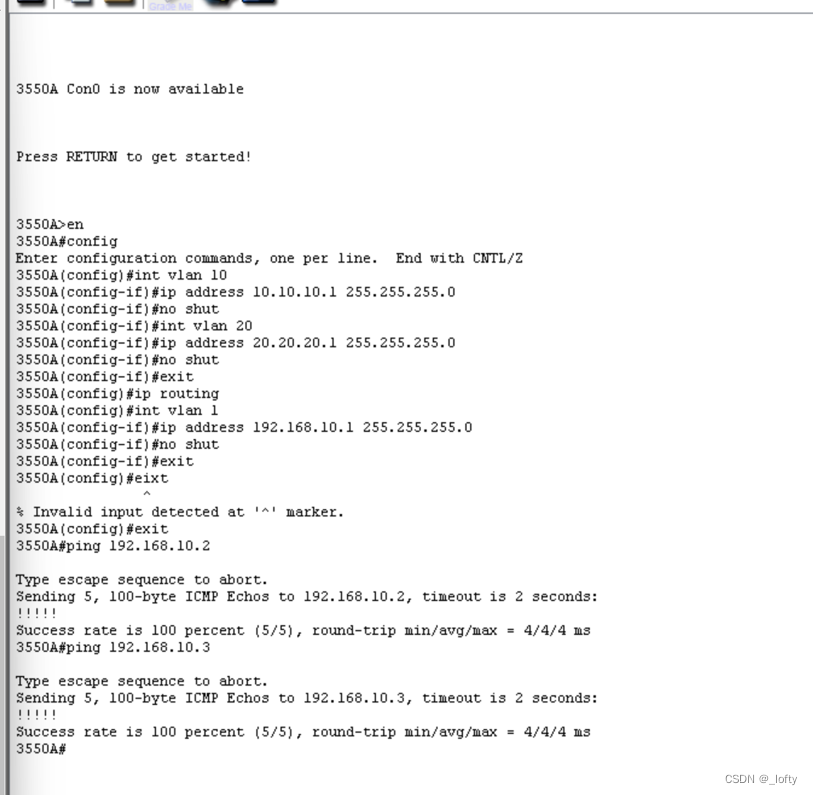

2.12测试：在3550上分别ping两台交换机

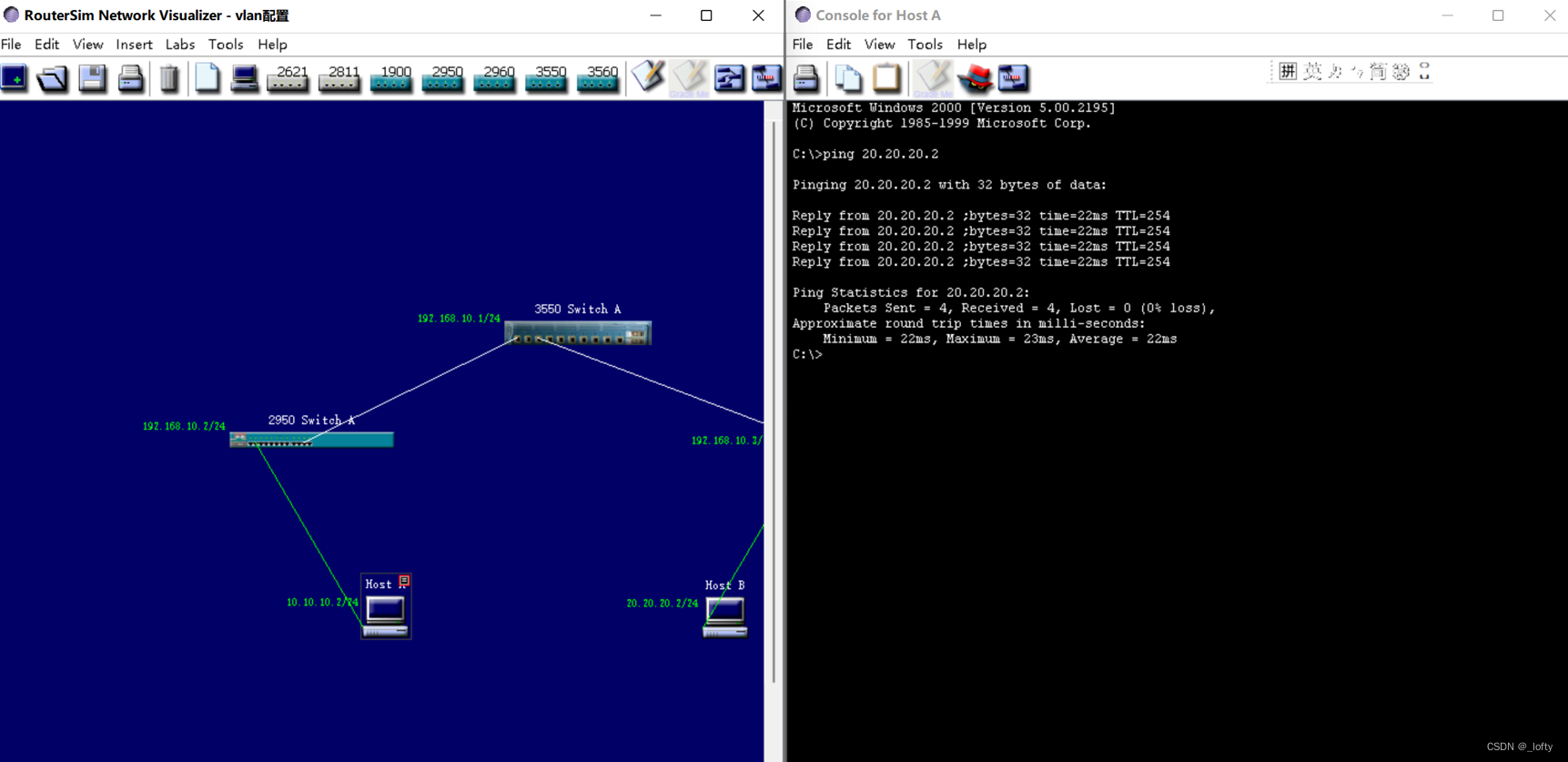

2.13在主机上ping

从ApingB

双击A主机

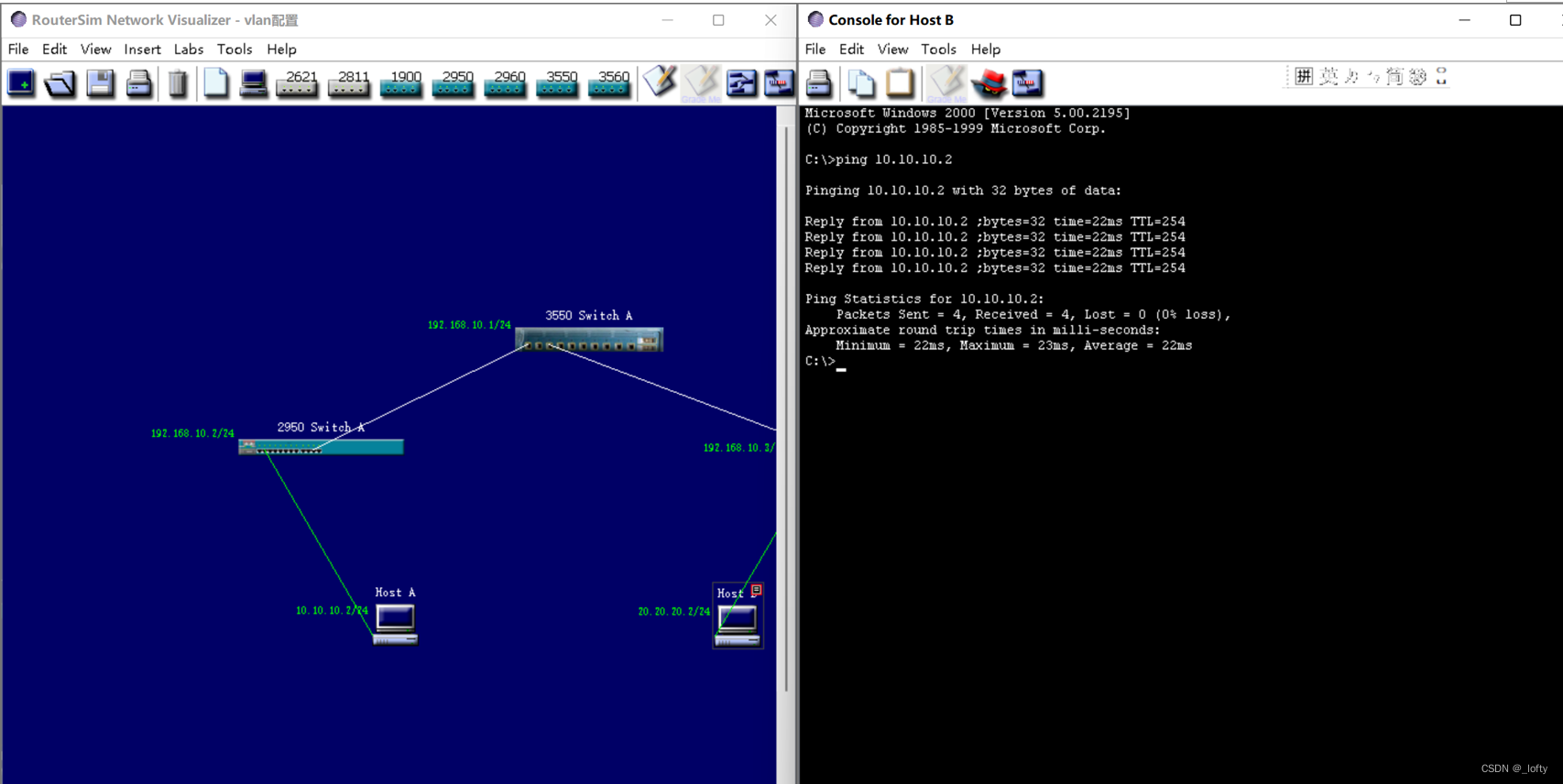

从BpingA

实验完成
