STM32参考手册中地址偏移如何使用

一、

        STM32中，32位作为一个内存单元，每个寄存器相邻32位。

        4位二进制数可以表示一个十六进制数，如1111代表F，8位二进制数为一个字节，即1个字节由8位二进制数组成。因此每个寄存器相邻4个字节，8个十六进制数，32位二进制数。

        可以从数据手册中看出，每个寄存器的地址范围都是用8个十六进制数表示。



二、

         那么我们如何使用地址去控制每一个寄存器呢？

        这就需要用到地址偏移，因为每个寄存器相邻4个字节，我们可以从参考手册中看出，两个相邻寄存器的地址偏移相差0x04(0Ch=0x0C)，这里的地址偏移数中，每一位代表一个字节





 三、

        为什么说每一位代表一个字节？

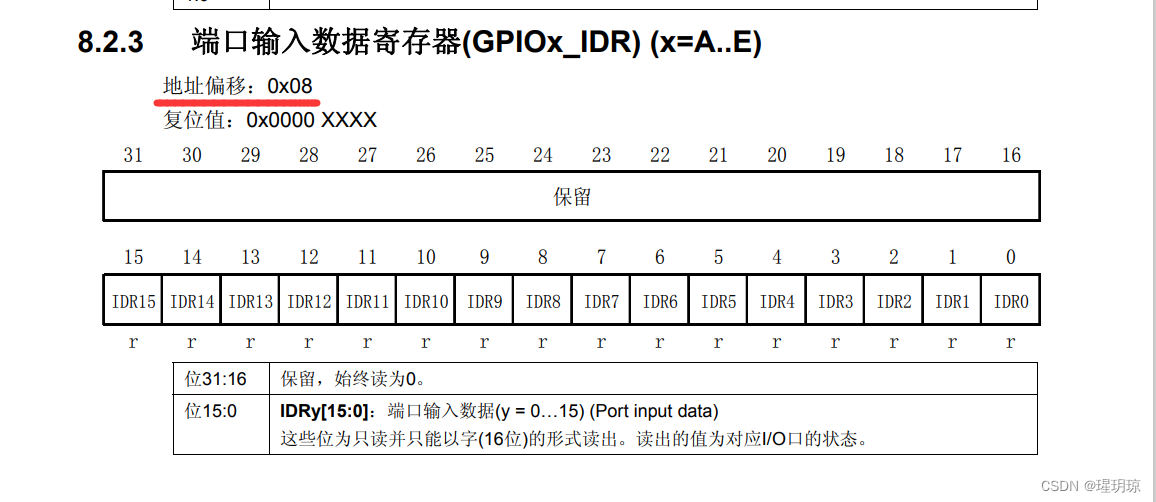

        首先，以GPIO中的寄存器为例，每个端口都有很多个寄存器

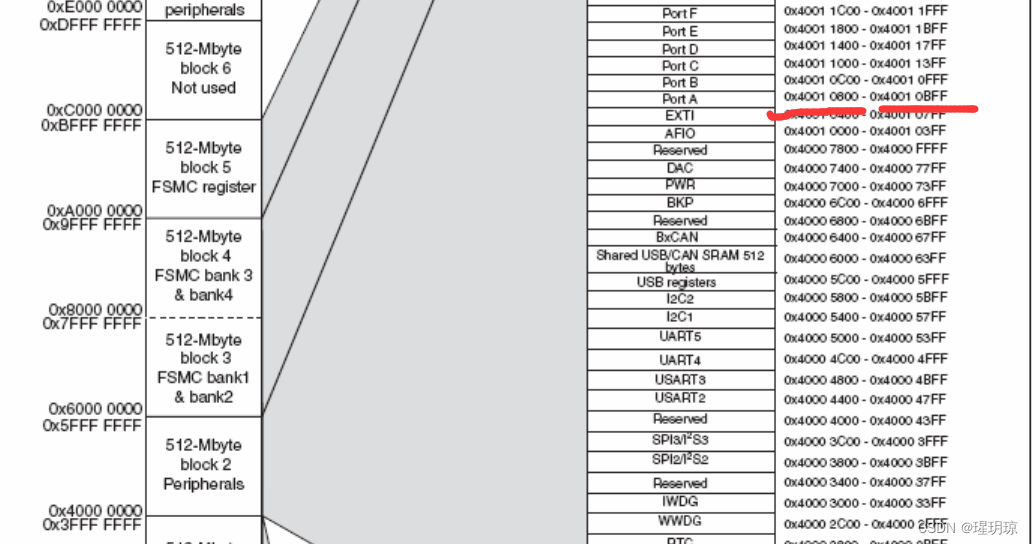

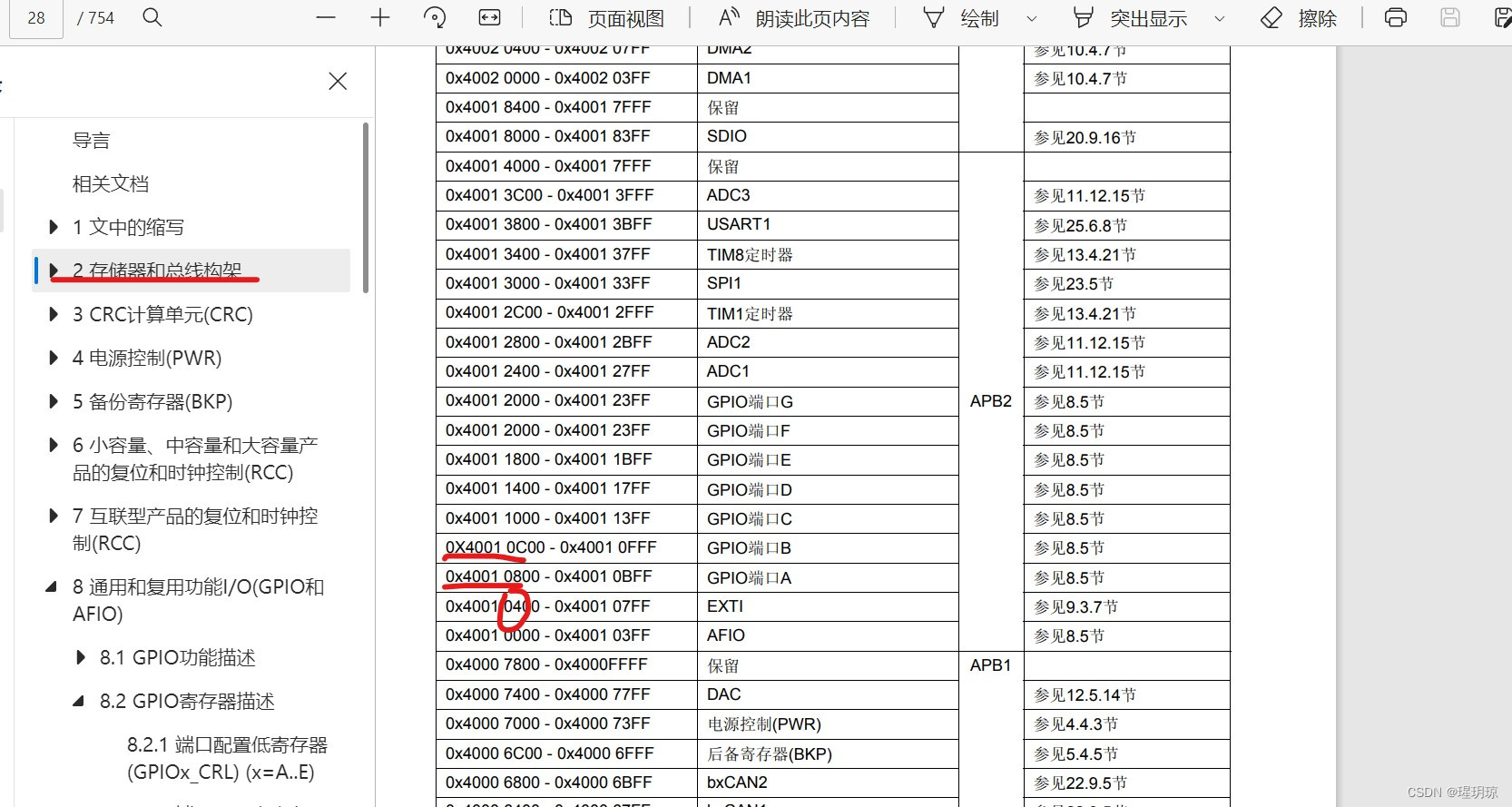

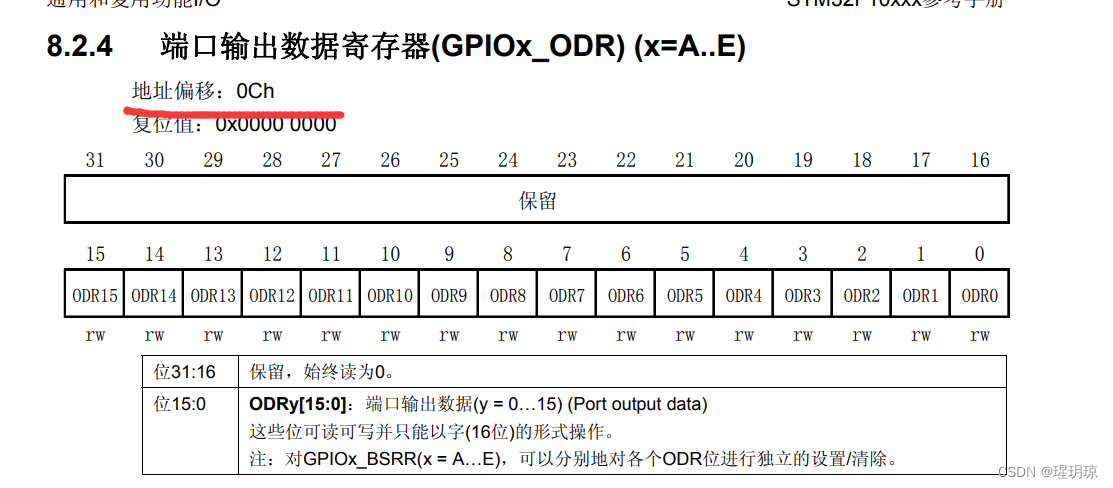

        从下图参考手册中存储器映射表中可以看出，端口B的地址是0X4001 0C00-0X4001 0FFF，比如我要操控上图的GPIOx_ODR寄存器，那么我就需要操控地址0X4001 0C0C，其中0C是地址偏移

        在端口B的地区范围中，每个寄存器相邻四个字节，而地址偏移也相差4，所以说每一位代表一个字节，每偏移4字节，就到了下一个寄存器



 四、

        如何使用地址映射

        以上面所属的控制GPIOx_ODR寄存器为例，首先在地址映射表中查看到所需要控制的端口地址，比如我要控制端口B，那么先写下0X4001 0C,后面两位再去查看具体的寄存器地址偏移，将后两位补上，如上图所示的GPIOx_ODR的地址偏移为0C，因次端口B的GPIOx_ODR寄存器的地址为0X4001 0C0C，

        让其全部输出1，则为 *（unsigned int *）0X4001 0C0C = 0XFFFF
