如何将在立创商场下载的PCB导入AD工程

已于 2024-11-12 13:15:12 修改
阅读量3k 收藏 5
点赞数 2
文章标签： pcb工艺
于 2022-10-13 16:11:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_52790897/article/details/127302823
版权
本文详细介绍如何在立创商城选择合适的PCB板，并将其导入到AD软件中进行编辑。包括新建PCB库、复制粘贴PCB图、以及在原理图中添加封装等步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

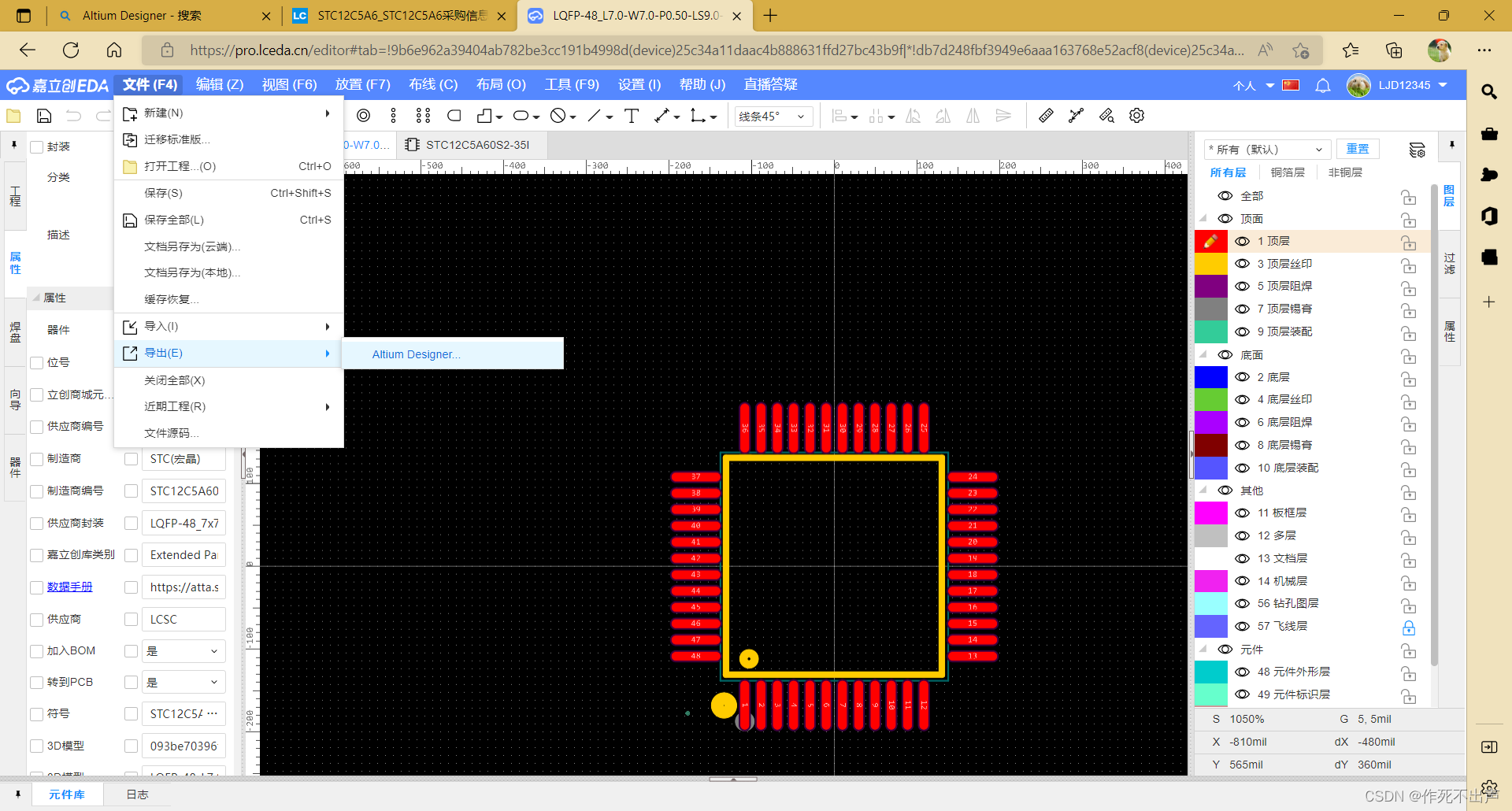

1.在立创商场找到自己需要的PCB板子，然后导出在这里插入图片描述

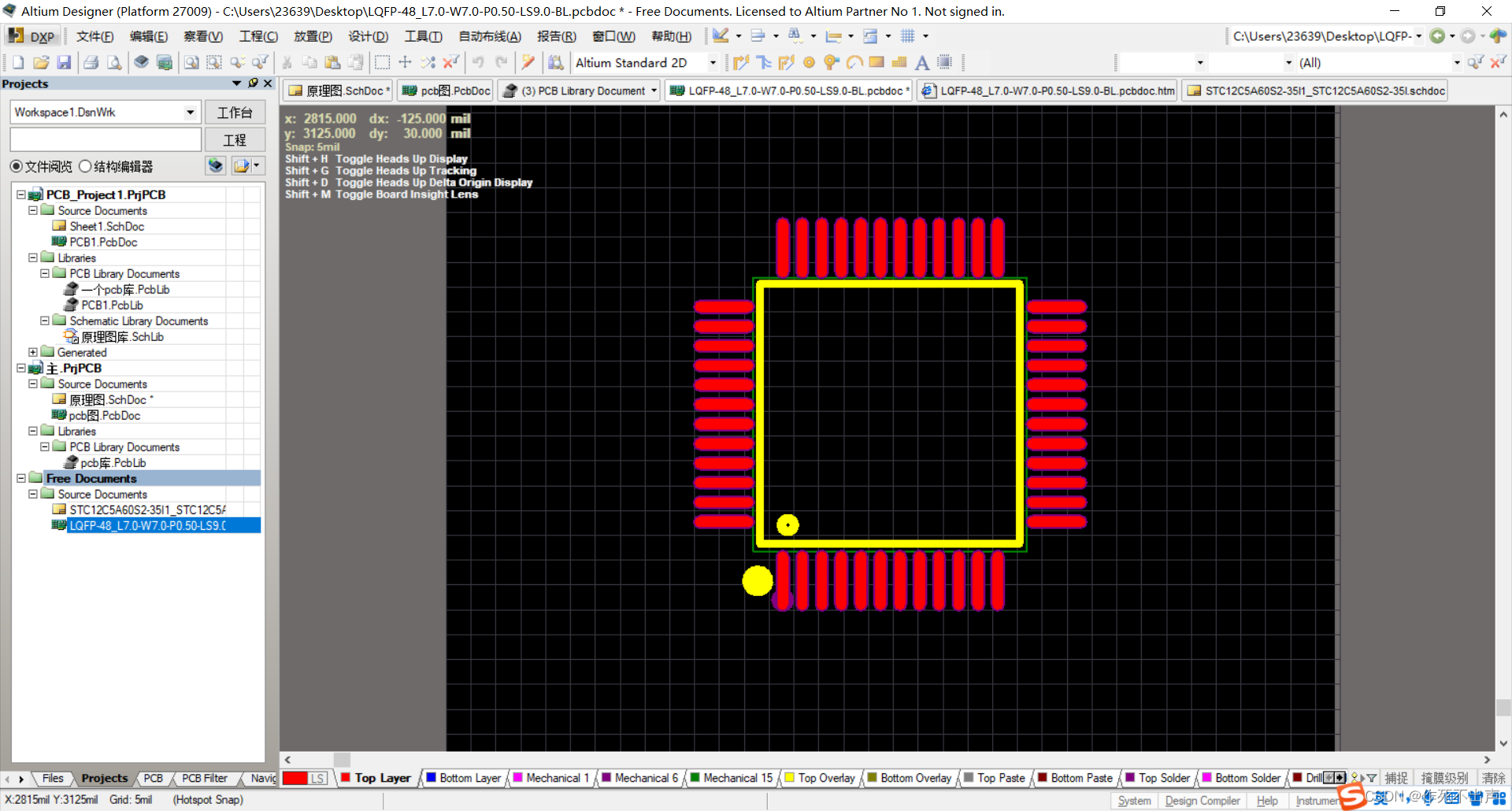

2.在AD中打开下载的PCB板
在这里插入图片描述

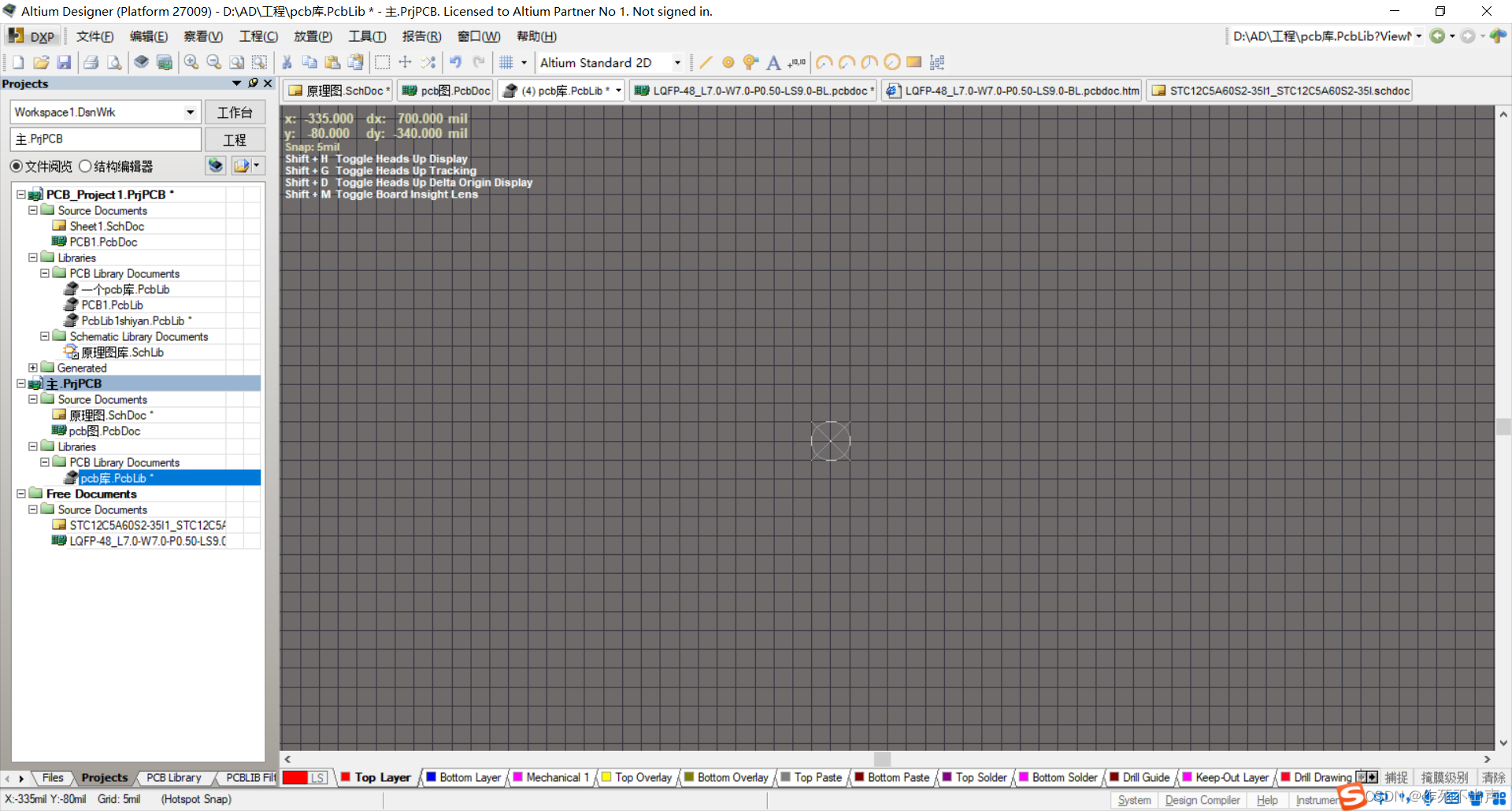

3.在工程中新建PCB库，在工具中选择第一个新的空元件就出现栅格了，保存PCB库。在这里插入图片描述

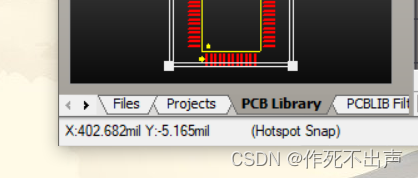

4.打开下载的PCB图，复制，鼠标上出现十字，出不了图的范围在这里插入图片描述

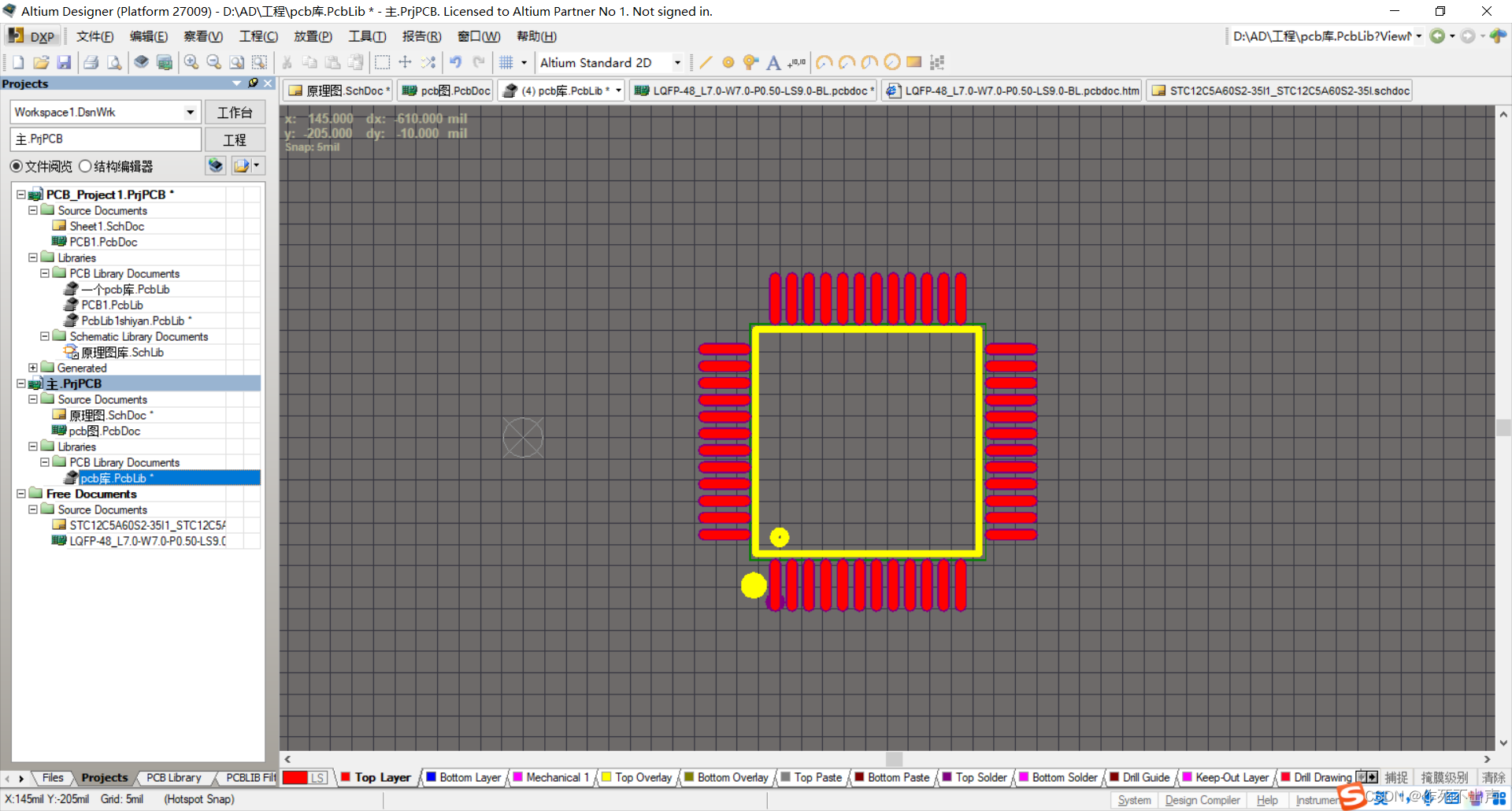

5.点鼠标左键，右键不行，我也不知道为啥，然后打开PCB库就可以粘贴了，如下图，在PCB library里可以改属性，这个应该都知道，然后保存PCB库。在这里插入图片描述
在这里插入图片描述

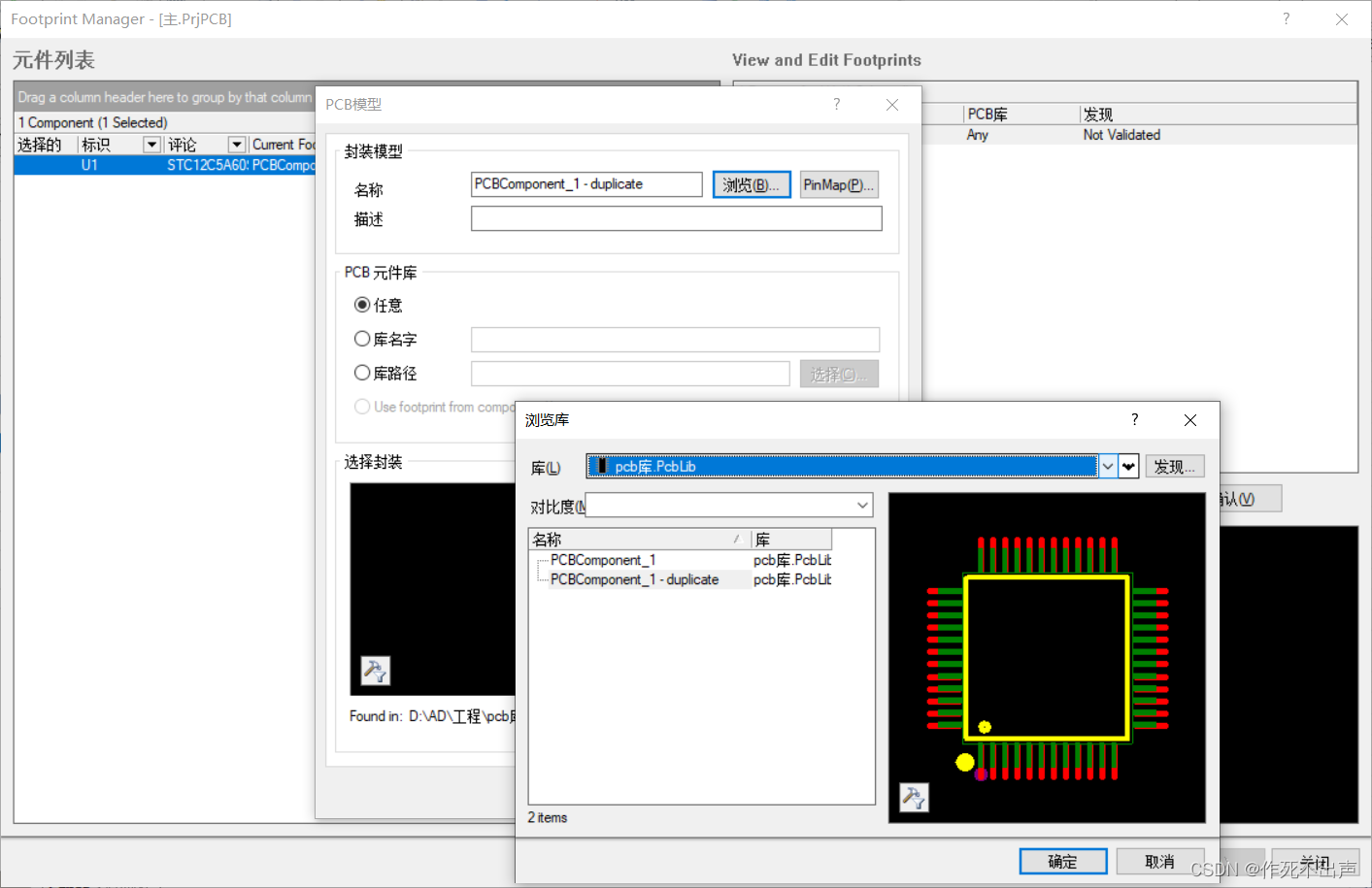

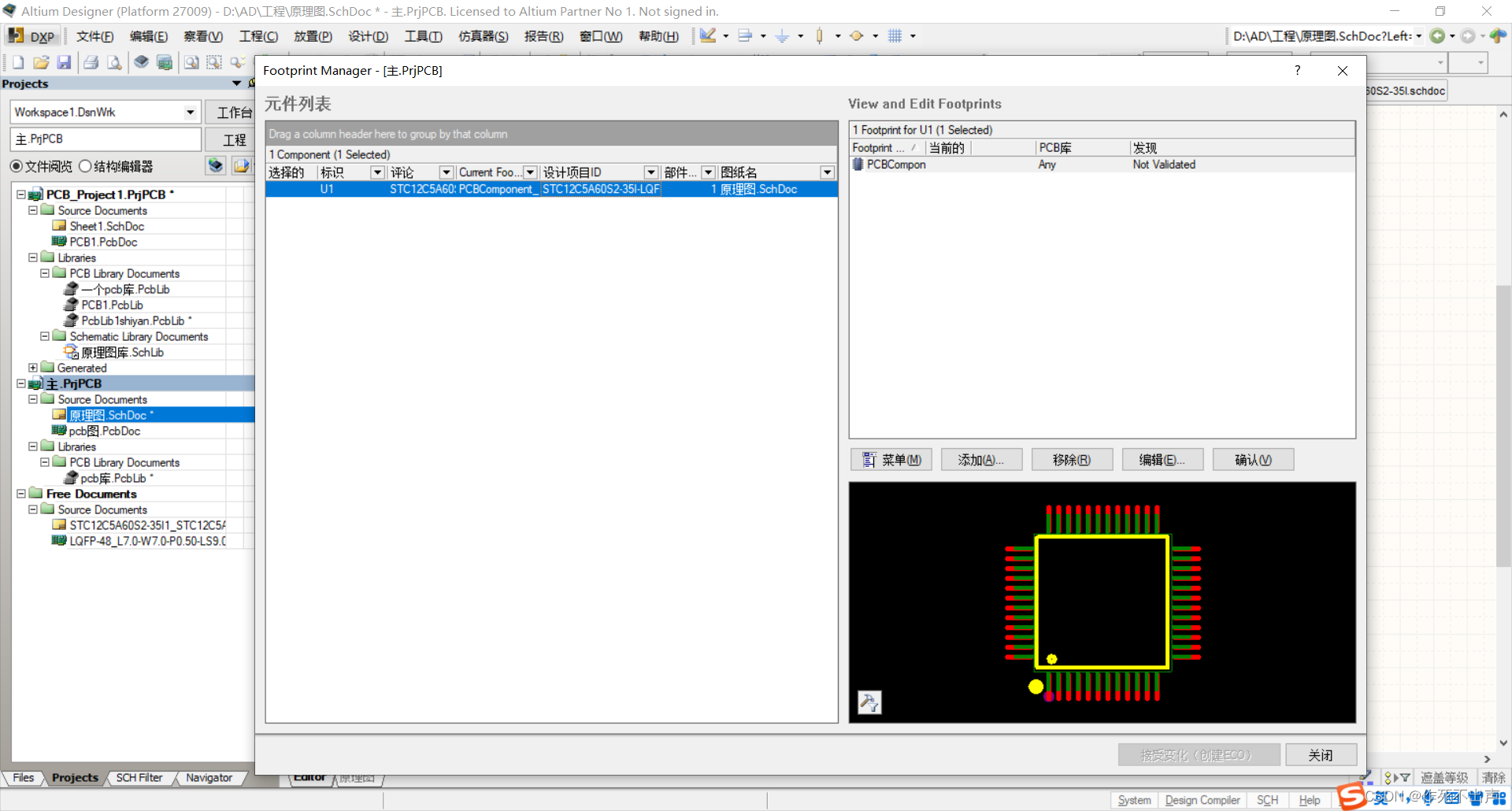

6.然后给原理图添加封装就可以了，我喜欢在工具-封装管理器里加，编辑-任意-浏览-找到刚才新建的库-找到PCB图-确定-接受变化就OK了，我这之前个加好了的。![在这里插入图片描述](https://img-blog.csdnimg.cn/6d9b06在这里插入图片描述在这里插入图片描述
