详解OHS高光谱数据

目录

一、卫星遥感数据RPC文件

二、OHS高光谱卫星命名

三、高光谱卫星L1B级数据产品构成

四、研究所用高光谱数据的光谱范围（中心波长）及光谱响应信息

---

一、卫星遥感数据RPC文件

       RPC（Rational Polynomial Coefficients）文件是用来存储用于遥感数据几何校正的RPC模型的文件，目前多存储成xml文件。RPC参数是有理函多项式函数模型的参数，可以将遥感影像的图像坐标（Line，Sample）即（行号，列号）与其对应的大地坐标（Lat，Long， Height）即（纬度，经度，高程）用比值多项式一一对应起来。RPC的概念得到了很大的关注是因为RPC不仅可以将传感器成像的物理模型隐藏起来，同时可以通过RPC模型校正出几何精度更高的卫星数据。不同数据厂商使用不同的方法生成RPC文件，但目前大多数都采取的非线性最小二乘法（Non linear Least square）。在成像期间，要拟合的数据由物理传感器模型生成。

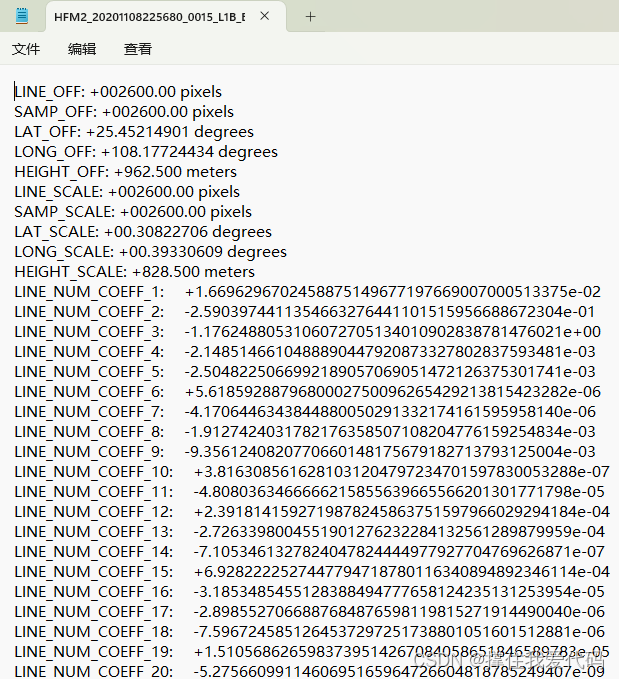

       以本次下载的HFM2_20201108225680_0015_L1B_CMOS3数据为例，其第1波段的RPC文件为：

此处LINE_DEN_COEFF(1-20)、SAMPLE_NUM_COEFF(1-20)、SAMPLE_DEN_COEFF(1-20)没有展示，与截图中LINE_NUM_COEFF(1-20)的形式类似。

       其中，关键参数的解释为：

名称	描述	取值范围	单位
LINE_OFF	行偏移，相对于图像中心点（标准化平移参数）	>= 0	像素
SAMPLE_OFF	列偏移，相对于图像中心点（标准化平移参数）	>= 0	像素
LAT_OFF	大地纬度偏移（标准化平移参数）	-90至+90	度
LONG_OFF	大地经度偏移（标准化平移参数）	-180至+180	度
HEIGHT_OFF	大地高偏移（标准化平移参数）	不限	米
LINE_SCALE	行比例（标准化比例参数）	>= 0	像素
SAMPLE_SCALE	列比例（标准化比例参数）	>= 0	像素
LAT_SCALE	大地纬度比例（标准化比例参数）	0<LAT_SCALE<=90	度
LONG_SCALE	大地经度比例（标准化比例参数）	0<LONG_SCALE<=180	度
HEIGHT_SCALE	大地高比例（标准化比例参数）	> 0	米
LINE_NUM_COEFF(1-20)	行分子系数，rn方程分子中多项式的20个系数	不限	—
LINE_DEN_COEFF(1-20)	行分母系数，rn方程分母中多项式的20个系数	不限	—
SAMPLE_NUM_COEFF(1-20)	列分子系数，cn方程分子中多项式的20个系数	不限	—
SAMPLE_DEN_COEFF(1-20)	列分母系数。cn方程分子中多项式的20个系数	不限	—

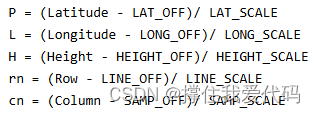

       通过将使用行（rows）和列（columns）表示（r, c）的图像空间以及用纬度，经度和高度（φ, λ, h）即地理坐标表示的地理空间建立关系。(rn, cn)代表归一化的行和列值，（P, L,H）代表归一化的纬度，经度和高度。归一化的多项式系数由（LINE_NUM_COEF_n, LINE_DEN_COEF_n, SAMP_NUM_COEF_n, SAMP_DEN_COEF_n）构成。这里使用归一化的值是为了减小计算过程中产生的误差，取值范围在-1~1之间。在行列值，归一化行列值，地理坐标，和归一化地理坐标之间的转换关系如下：

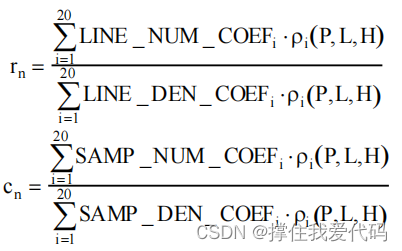

       RPC有理函数多项式定义如下：

       有理函数多项式顺序为：

其中，Ci表示LINE_NUM_COEF_n, LINE_DEN_COEF_n, SAMP_NUM_COEF_n, SAMP_DEN_COEF_n的任意一项。

二、OHS高光谱卫星命名

       “珠海一号”高光谱卫星数据产品命名方式为：Satellite+ID+Receiving Station_Receiving time_scene_level_Band_sensor。

       以HFM2_20201108225680_0015_L1B_CMOS3为例，其表示：高光谱F星（OHS-3B卫星）在漠河2站于2020年11月8日22时56分80秒（部分数据秒的位置是80标示，是地面站接收能力限制导致多次下传后的拼接单轨数据）接收第0015景CMOS3传感器成像的L1B级数据。

三、高光谱卫星L1B级数据产品构成

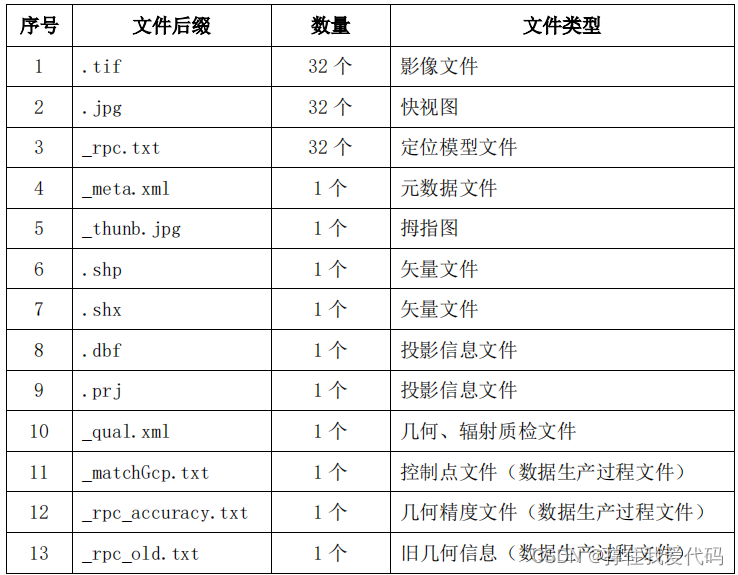

       所获数据的产品构成及其含义为：

四、研究所用高光谱数据的光谱范围（中心波长）及光谱响应信息

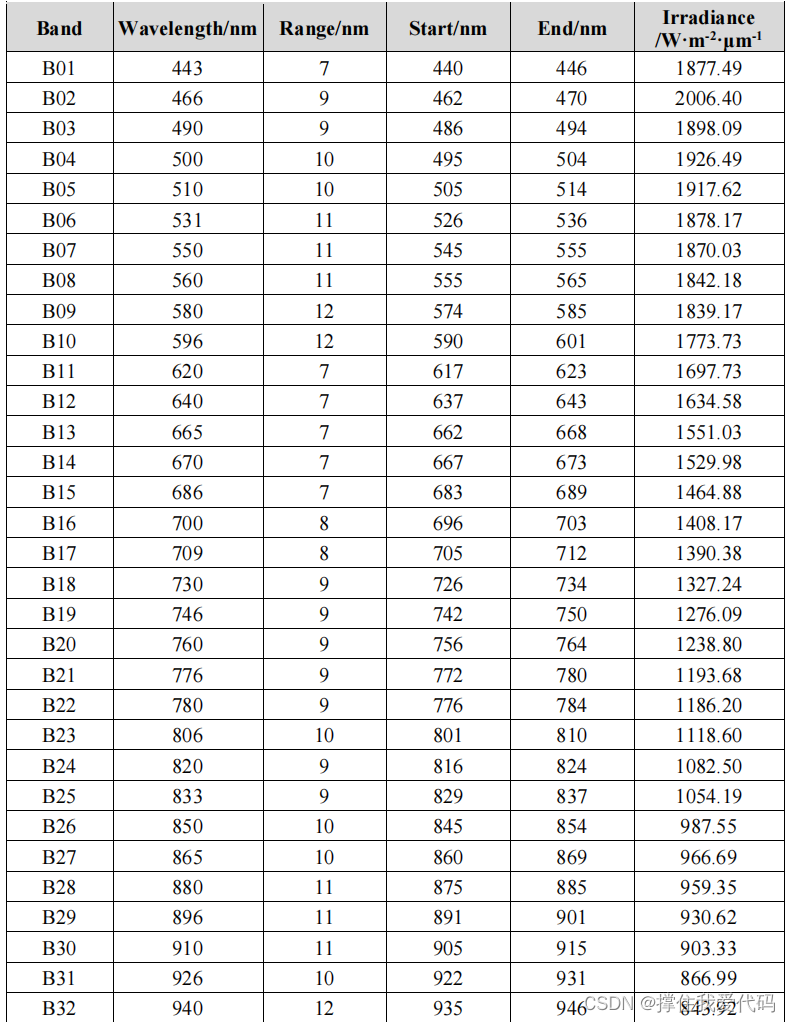

       研究所用的高光谱数据为OHS-3B卫星通过CMOS3传感器成像的结果，其光谱范围为：

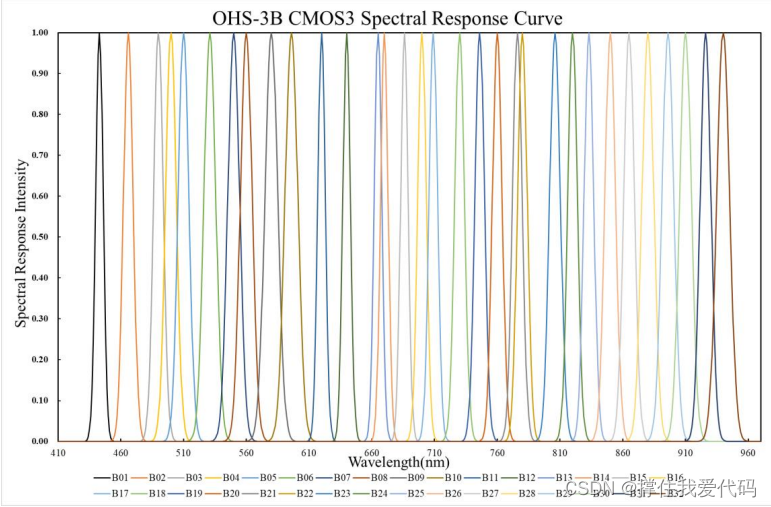

       光谱响应曲线为：

文章及图片参考看懂卫星遥感数据RPC文件-CSDN博客以及珠海一号用户手册
