简述Buck电路

Buck电路是直流转直流的降压电路，通常有两种，异步Buck和同步Buck。
拓扑如下：

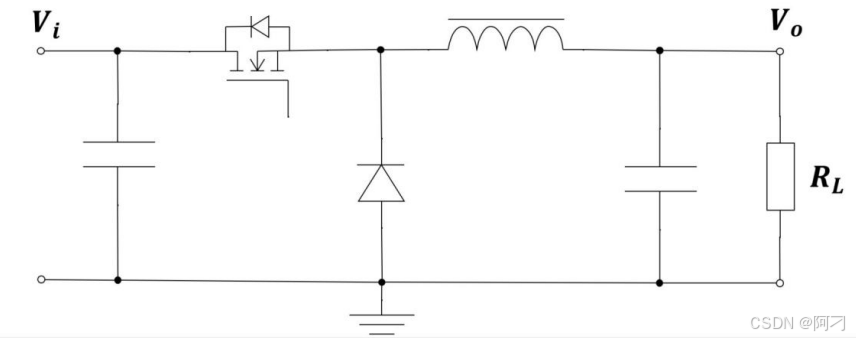

异步Buck

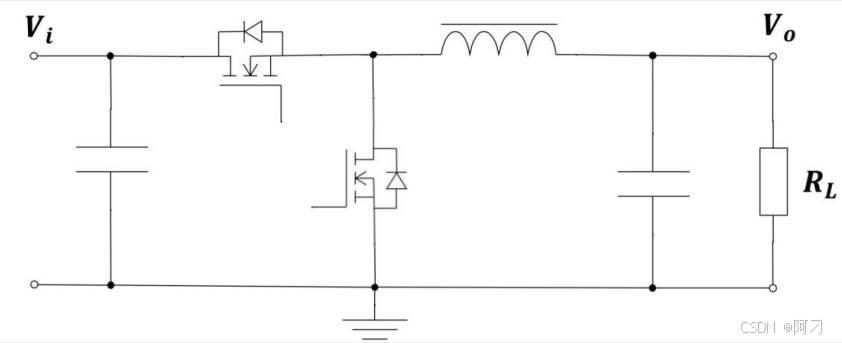

同步Buck

• 异步Buck和同步Buck的区别只要在于二极管换成 MOS 管，计算时少了二极管的导通压降（效率更高）其余基本通用。
  我们主要围绕异步Buck电路研究

---

一、我们要什么？

我们搭建Buck电路需要的是如何选择外围器件的参数，首先我们需要知道我们已知的参数是什么？
1：输入电压：Vi
2：输出电压：Vo
3：输出电流：Vo/R
3：开关频率：f
4：我们需要达到的纹波要求：△Vi,△Vo

我们需要计算的是什么？
电感量：L
输入滤波电容：Ci
输出滤波电容：Co

我们要了解的相关问题：
1：如何计算电感大小？
2：如何计算电流纹波？
3：如何计算输入电压纹波？
4：如何计算输出电压纹波？

二、我们如何选？

1.工作原理

• 先看一下工作原理，分为两个状态：导通和截止。

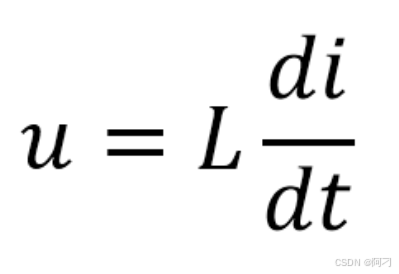

电感相关公式：

导通：

导通时：
Vi和Vo都是定值，即电感两端电压恒定L * di(on) / dt(on) = Vi-Vo即：
$$di(on)/dt(on)=(Vi-Vo)/L=常数。$$

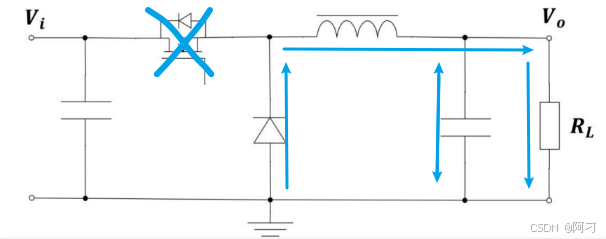

截止：

截止时：
电感续流，产生反电动势，二极管导通压降Vd，二极管阳极接地电压为零，则阴极极电压为-Vd，
因为输入和输出电压不变则：L * di(off) / dt(off) = -Vd-Vo，即 di(off) / dt(off) = -(Vo+Vd)/L=常数。

由两种工作状态看出，基本原理就是电容和电感的充放电，明白工作原理接下来好分析。

2.计算过程

1：伏秒法则

（以电流从左向右为正）
开关导通的时候，电感两端电压是： Vi-Vo，di(on) 为正；
开关断开的时候，电感两端电压是：-Vo-Vd，di(off) 为负；
即：
$$L\ast di(on)/dt(on)=Vi-Vo；$$
$$L\ast di(off)/dt(off)=-Vd-Vo；$$

又因为电路稳定后电感充电量等于放电量，则，| di(on) | = | di(off) |；相比之后得到：

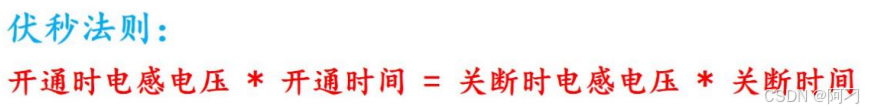

$$T（on）\ast (Vi-Vo)=T(off)\ast (Vo+Vd)---------伏秒法则$$

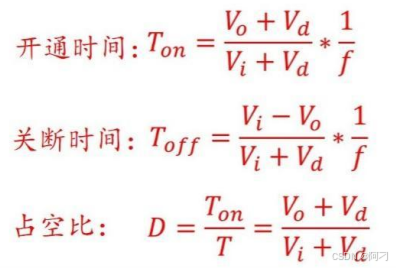

结合 T = Ton + Toff = 1/f 得到

如果是同步Buck,把 Vd=0 可得：

2：电感选型

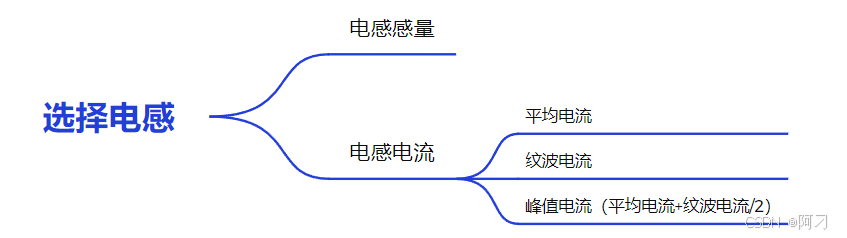

电感选型时需要考虑：

---

先看平均电流：

输出电压不变，则输出滤波电容的电流为零。

$$即：IL=Io=V0/R,平均电流也即输出电流：IL=I0;$$

---

再看纹波电流

前面可知，在开关导通时电感电流增大，在关断时，电感电流减小，纹波电流就等于在开关导通时电感电流增大的值，也等于关断时电感电流减小的值（| di(on) | = | di(off) |）。

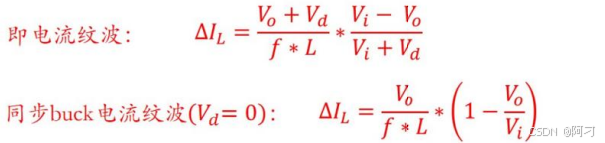

由


可得：

能看出来：电感电流的纹波跟负载电流的大小没有关系

---

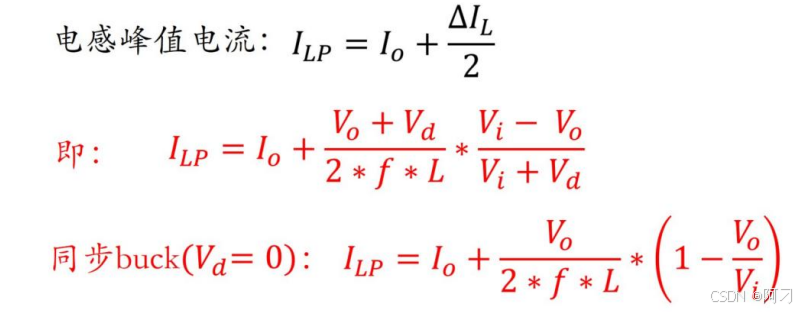

峰值电流

峰值电流就是电感的平均电流加上纹波电流的一半

电感选型时：
电感的饱和电流必须大于峰值峰值电流，并且留够余量；
纹波电流为平均电流的0.2~0.4之间。

3：输入滤波电容

实际工作中，Buck输入电源的前级供电存在较大电感，没法提供快速变化的电流，也就没办法快速响应Buck电路的电源需求。
通常将输入电流看成平均输入电流：Ii

求输入平均电流
根据功率求输入平均电流：

$$P总=P无+P有（P无=二极管消耗，P有=负载）$$
一个周期中：
二极管只在开关关断时工作（计算时要考虑到）

• 平均电流等于电感的平均电流：IL=Io；
• 电流流过的时间为：T（off）；
• 导通压降为 Vd；

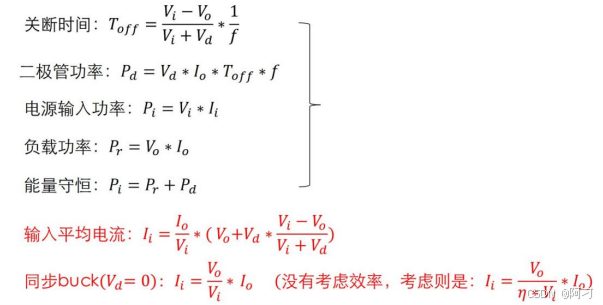

归纳为：

---

求输入滤波电容的容量

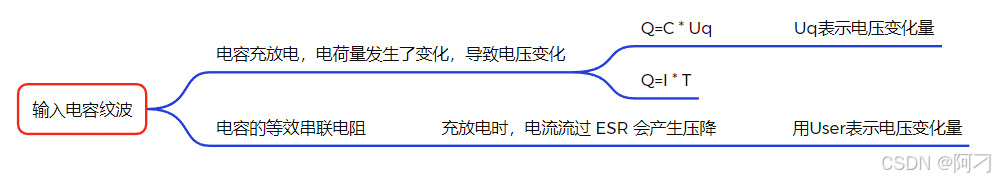

输入电压纹波就是输入电容上面的电压变化，其：

所以电压纹波应该是：
$$△Vin=Uq+Uesr$$

---

1.求Uq

分析该节点：

基尔霍夫电流定律，节点电流和为 0
电源输入的电流恒定为 Ii
输入电容电流的变化量必然等于开关电流的变化量

• 开关断开时，开关电流为 0：

电源输入的电流全都流进输入电容，电容被充电，充电电流为输入的平均电流 Ii。

• 开关导通时，电感需要续流：

电源输入的电流和输入滤波电容二者共同提供电流，电容此时放电。

• 稳定时：一个周期中，电容的充电和放电的电荷量一定相同。

计算充电的时间（好计算）：

• 根据 Q = I * t，电荷量为 Q = Ii * Toff
• 根据 Q = Uq * C，得电压增量 Uq=Q/C=Ii*Toff/C

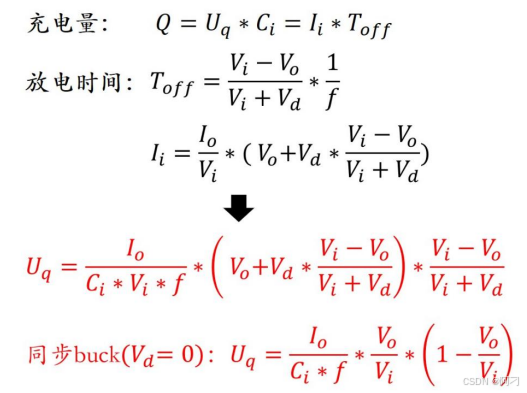

归纳为：

2.求Uesr

由U = I * R 来看，想要知道 ESR 造成的纹波大小，我们只需要知道流过电容的电流就好。

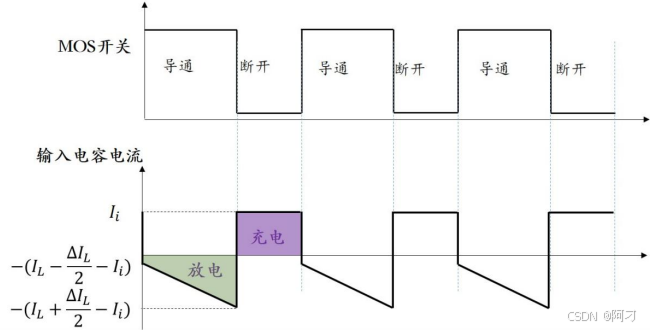

电容的电流波形：

---

根据时间点分析：

• 开关导通的前一瞬间：
  电感一直在放电，所以切换时电感电流最小。


• 开关导通的后一瞬间：
  该点和为零，则此时输入电容的电流为：（ IL - △IL / 2 是Buck电路输出的最大电流）


• 电容的电流由该值，线性增大至：（ IL + △IL / 2 是Buck电路输出的最大电流）


---

由此可知：

• 开关断开时，ESR 上面产生的压降是恒定的，为：Ii*ESR
• 开关导通后，ESR 上面产生的最大压降是：-(IL+△IL/2-Ii)*ESR
• 两者相减，得到的就是一个周期内 ESR 引起的纹波大小，也就是：Uesr=(IL+△IL/2)*ESR

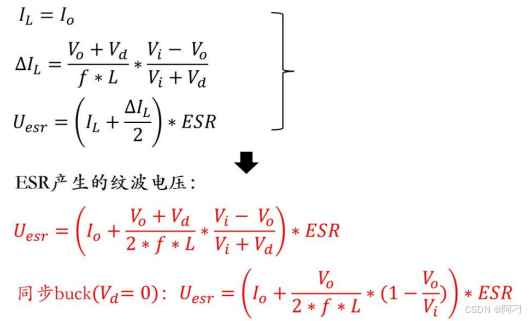

  归纳为：

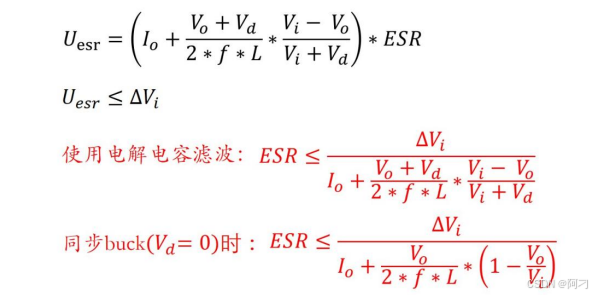

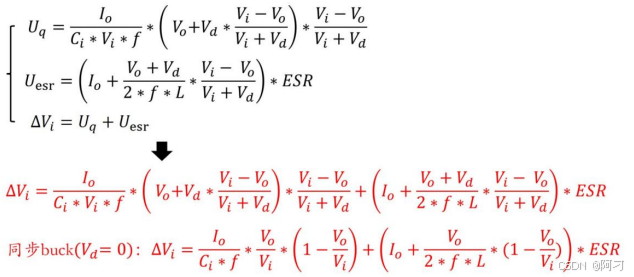

根据△Vi=Uesr+Uq可得总纹波公式：

可以看出纹波参数和电容本身的参数有关：ESR 和容量 C

考虑到我们的电容实际使用情况：

陶瓷电容 ESR 小，容量小，Uq 对纹波起决定作用

所以输入纹波电压可以近似为 Uq，如果我们要限定纹波不能大于△Vi，那么 Uq≤△Vi。

铝电解电容容量大，ESR 大，Uesr 对纹波起决定作用

所以输入纹波电压可以近似 Uesr，如果我们要限定纹波不能大于△Vi，那么 Uesr≤△Vi

根据上面两点，我们就可以去选择合适的电容了。

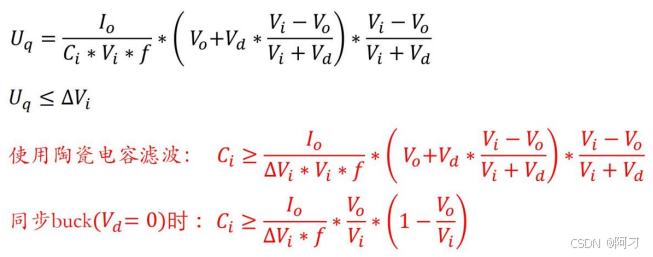

陶瓷电容根据容量值去选

铝电解电容根据 ESR 去选

4：输出滤波电容

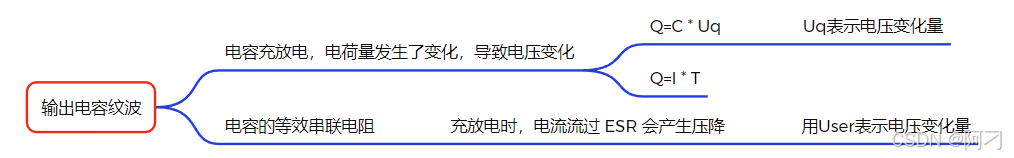

输出纹波△Vo 同样由电容容量和 ESR 决定

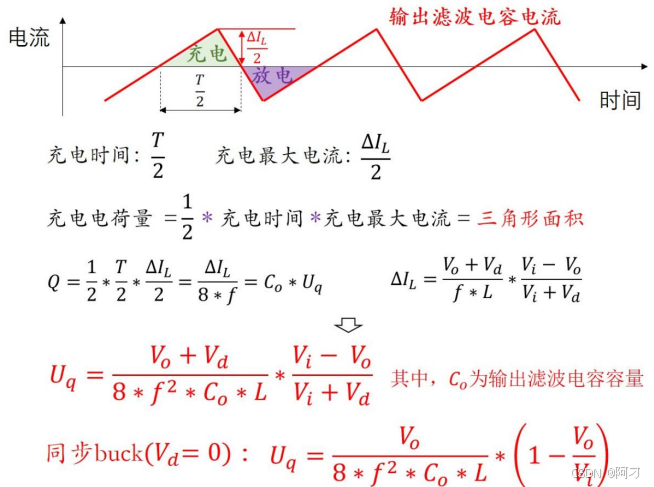

1：电容电荷量变化引起的 Uq

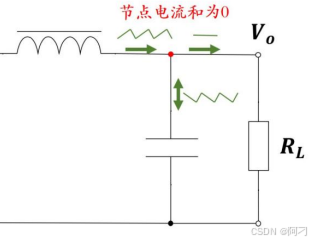

节点电流和为0；

节点的电流有 3 个：

• 一个是来自负载，可以看作是恒定的，为 Io=Vo/R
• 一个节点是输出滤波电容
• 一个节点是电感（最大电流IL+△IL/2,最小电流IL-△IL/2）
  节点电流和为 0，并且负载的电流恒定，那么电感电流的变化量必然等于电 容电流的变化量

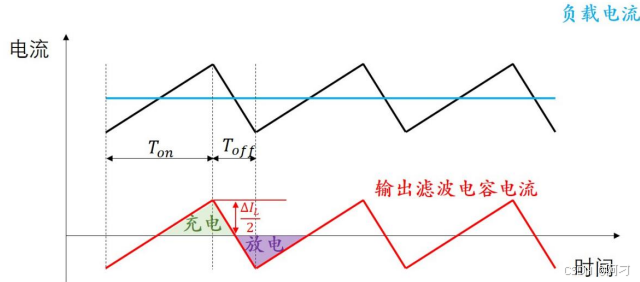

  电容电流大于 0 时，电容在充电，电容电流小于 0 时，电容在放电。并且图中也可以看到，电
  容充电和放电时间长度是一样的，都是周期的一半，T/2

输出电容的电流变化就是功率电感的电流变化：电感纹波电流△IL = 电容纹波电流 △IL
又因为电容的平均电流是 0所以电容的充电电流和放电电流都是△IL/2
$$由：Q=I\ast t，Q=Uq\ast C可得Uq。$$

归纳为：

---

2：电流流过电容的 ESR 造成的压降 Uesr

电容的充电电流最大是△IL/2
放电电流最大就是-△IL/2
(负号表示电流方向)

ESR 引起的总的压降是：

$$Uesr=△IL/2\ast ESR-(-△IL/2\ast ESR)=△IL\ast ESR$$

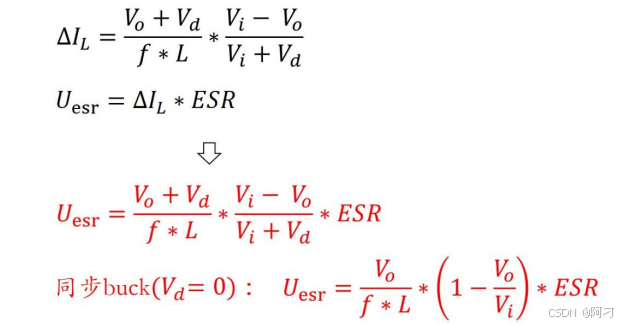

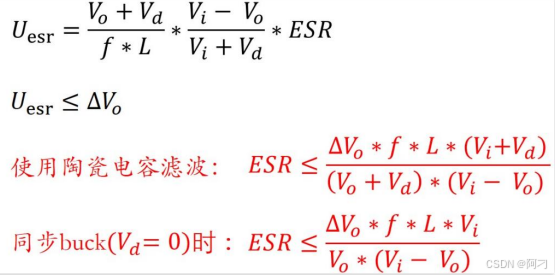

归纳为：

则，已知 Uq 和 Uesr。

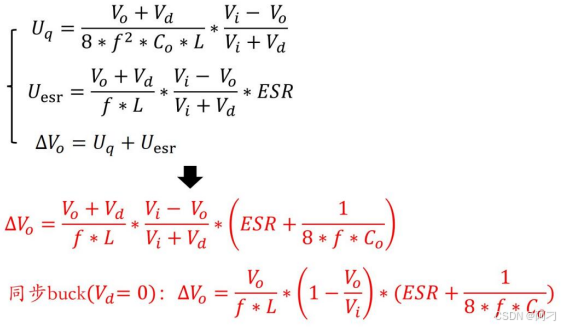

可得总的输出电容纹波大小：
$$△Vo=Uesr+Uq$$

可以根据以上选择合适的电容了

---

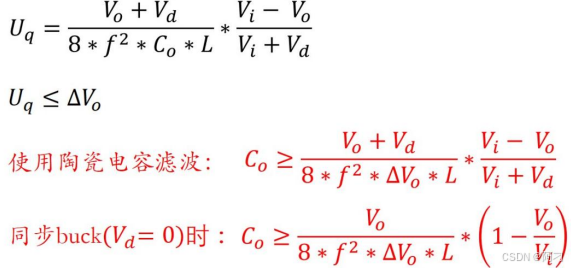

陶瓷电容根据容量值去选：
陶瓷电容 ESR 小，容量小，Uq 对纹波起决定作用；
所以可以近似为 Uq，如果我们要限定纹波不能大于△Vo，那么 Uq≤△Vo。

铝电解电容根据 ESR 去选：

引申思考：

• 电感量增大会怎样？
• 电容量增大会怎样？
• 工作频率的大小会影响什么？

---
