本文详细介绍了数码管的工作原理、动态显示驱动方法以及74HC573锁存器的应用。此外，还探讨了矩阵键盘的扫描原理，包括逐行扫描和行列扫描，并提到了P3引脚在键盘控制中的作用。
文章目录
一、LED显示器（数码管）
1数码管显示结构
数码管内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的亮暗组合成字符。常见数码管有10根管脚。管脚排列如下图所示。其中COM为公共端，根据内部发光二极管的接线形式可分为共阴极和共阳极两种。 使用时，共阴极数码管公共端接地，共阳极数码管公共端接电源。每段发光二极管需5～10mA的驱动电流才能正常发光，一般需加限流电阻控制电流的大小。

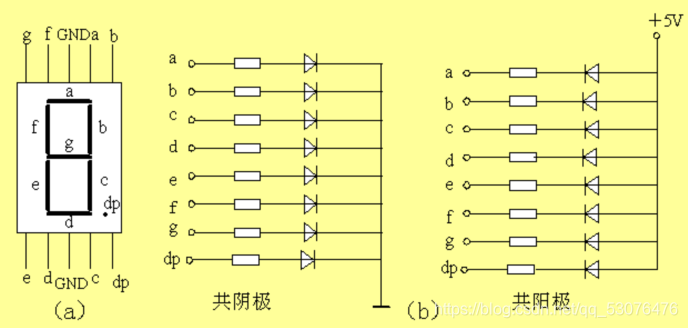

LED显示二种接法
2 数码管显示原理
LED数码管的a～g七个发光二极管。加正电压的发光，加零电压的不能发光，不同亮暗的组合就能形成不同的字型，这种组合称为字型码。

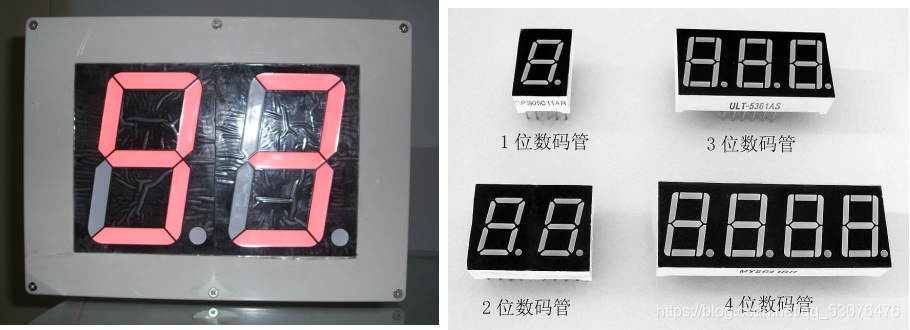

数码管实物
3 数码管的动态显示驱动
数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示
