双电源电路

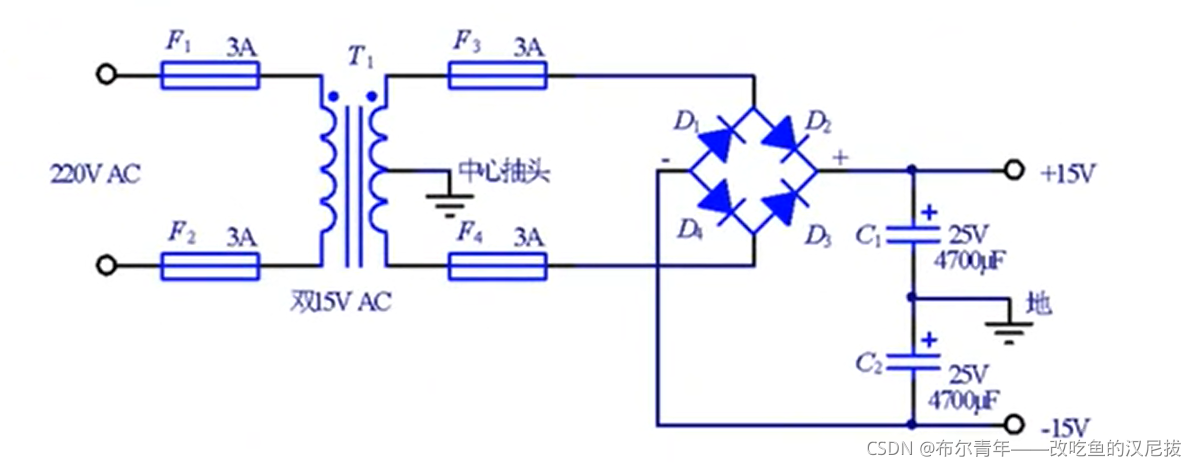

电路图：
放大器电路常常需要双电源供电，也就是双极性电源。利用双绕阻的变压器，结合整流全桥可以获得双电源。

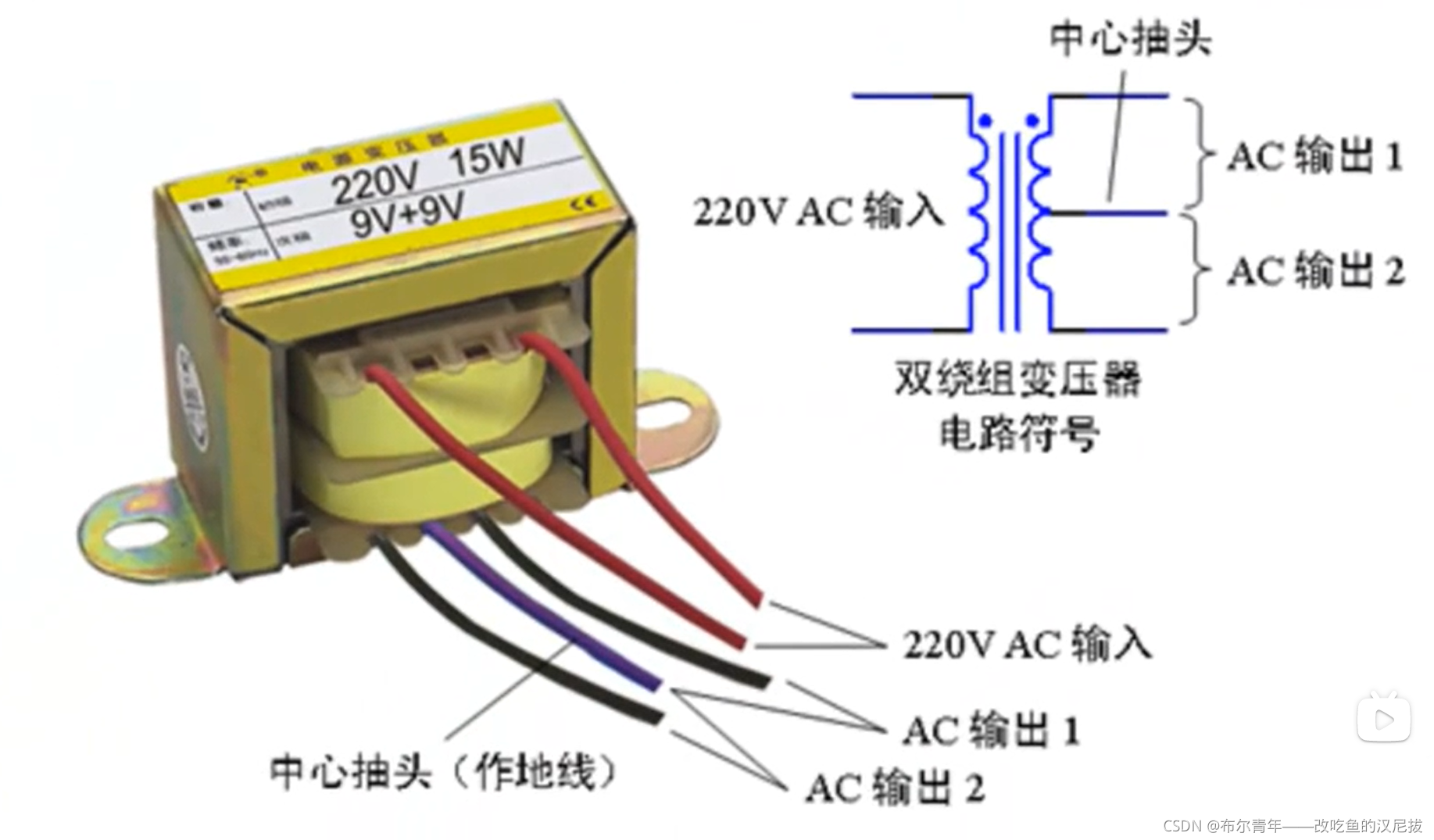

双绕阻变压器实物图:

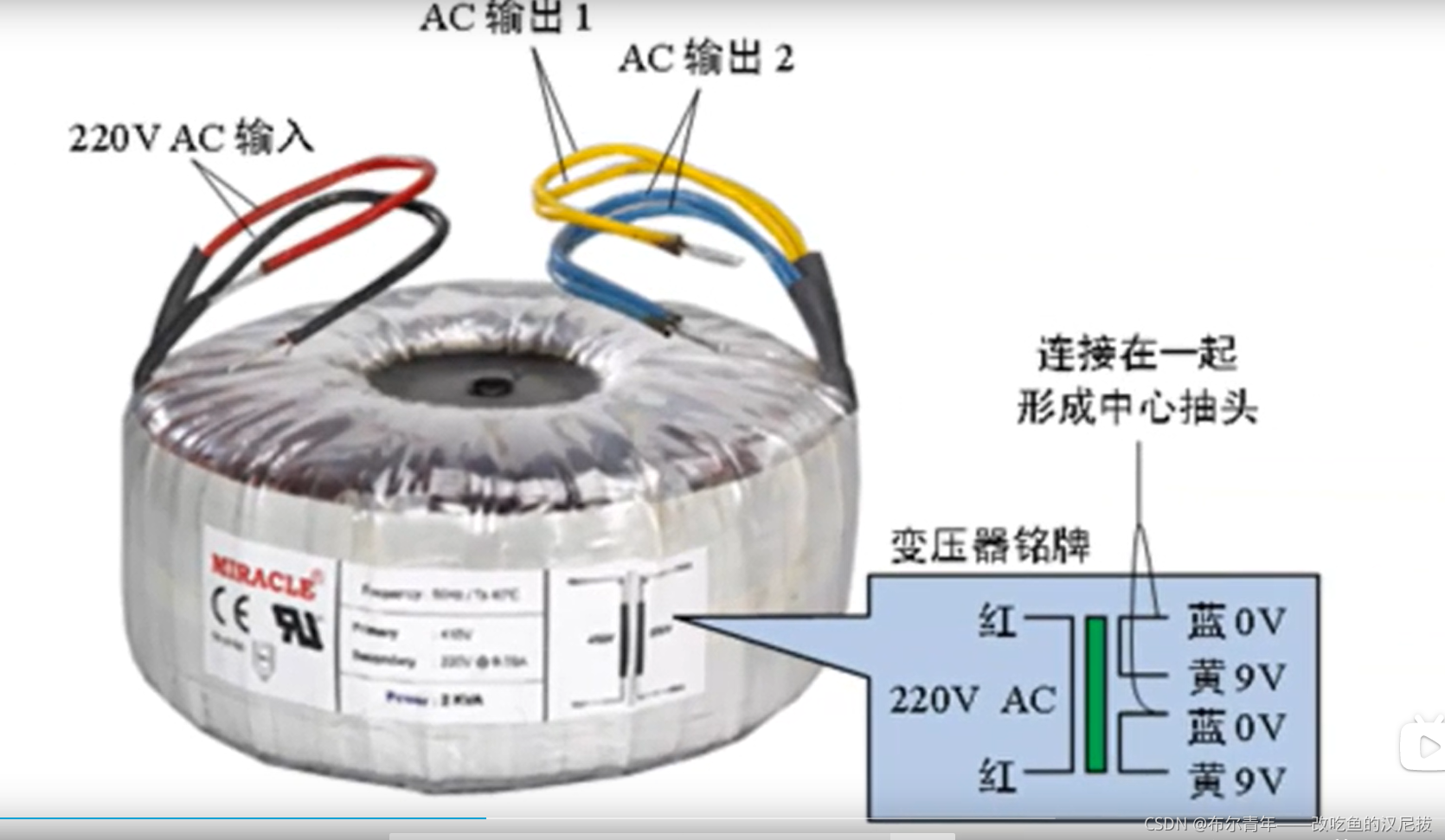

有的变压器只预留出两对中心管脚，按照变压器铭牌的指示把0v的两个管脚连接在一起就形成中心抽头了。

变压器的中心抽头直接连接到电路中作为地线，剩下的两个AC输出管脚，与整流桥的输入相连，从整流全桥输出的就是具有正负极性的直流信号，经过俩个电解电容C1和C2的滤波后，与地线就形成了双极性直流电源。

限幅电路

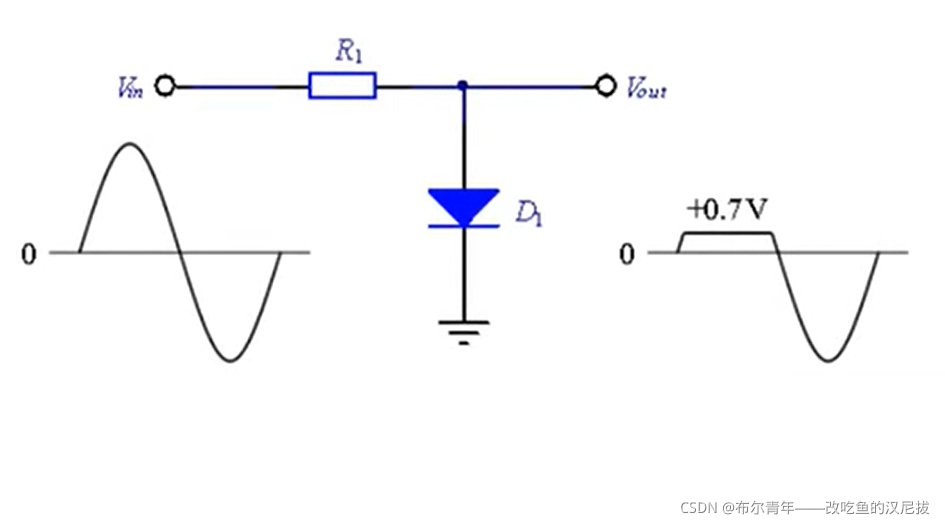

限幅电路专门打压超过限制幅度的信号，如果想要限制幅度的正半周，可用正向限幅电路，当正向信号超过0.7伏时，二极管D1导通，信号流入地中，此时输出信号不超过0.7伏。
