立创EDA的元件库导入AD

1.点击“立创EDA编辑器”，选择标准版在这里插入图片描述
2.找到如图所示的“PCB”选项，此时建立的是PCB原理图而不是库z

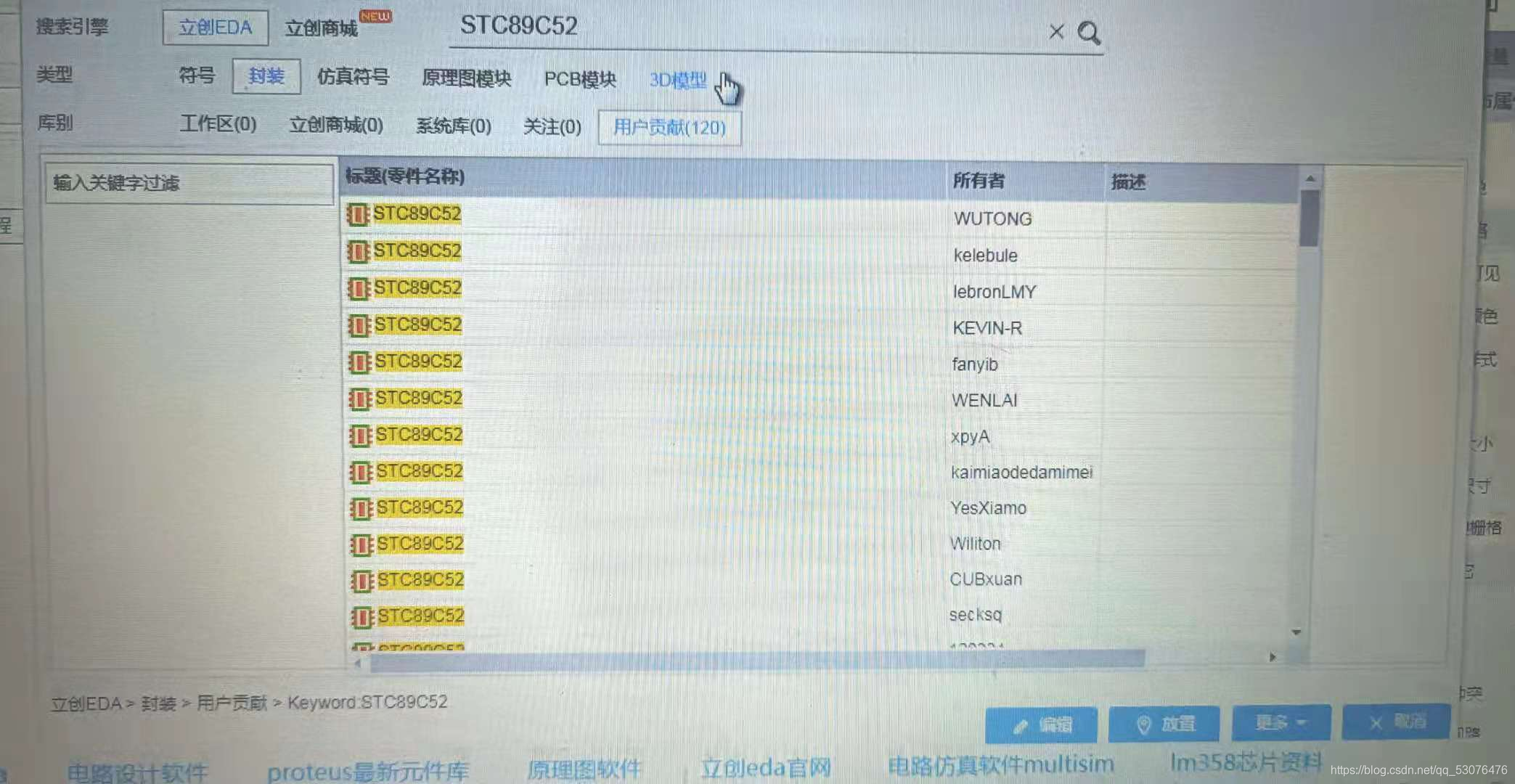

3.点击“元件库”，点击立创EDA，在搜索框输入你想要查找的元器件（这里以STC89C52为例），点击“封装”，一定要核实好找到的封装，引脚和尺寸和你所要找的是一致的。
在这里插入图片描述

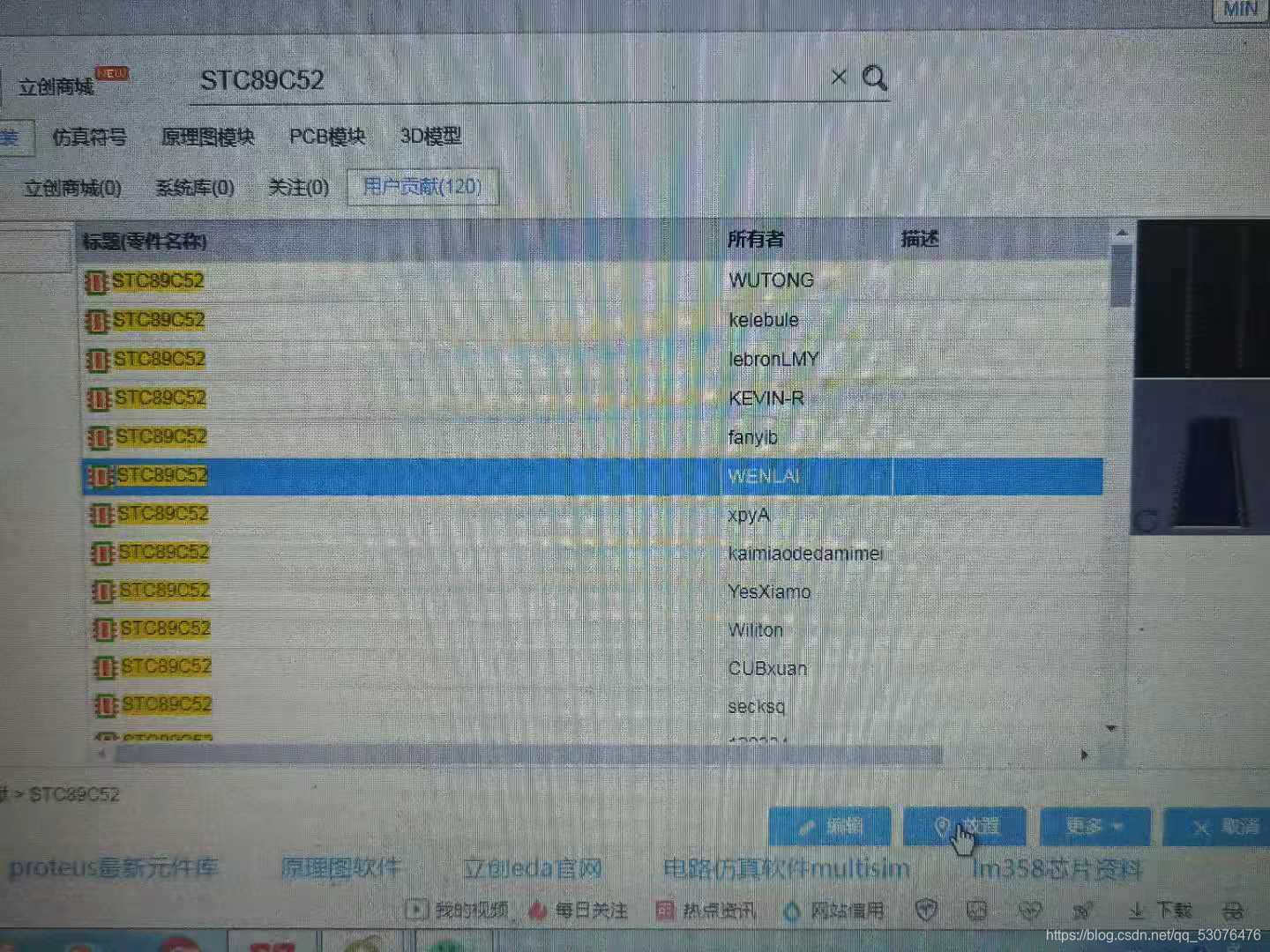

4.选择一下，点击“放置”
在这里插入图片描述

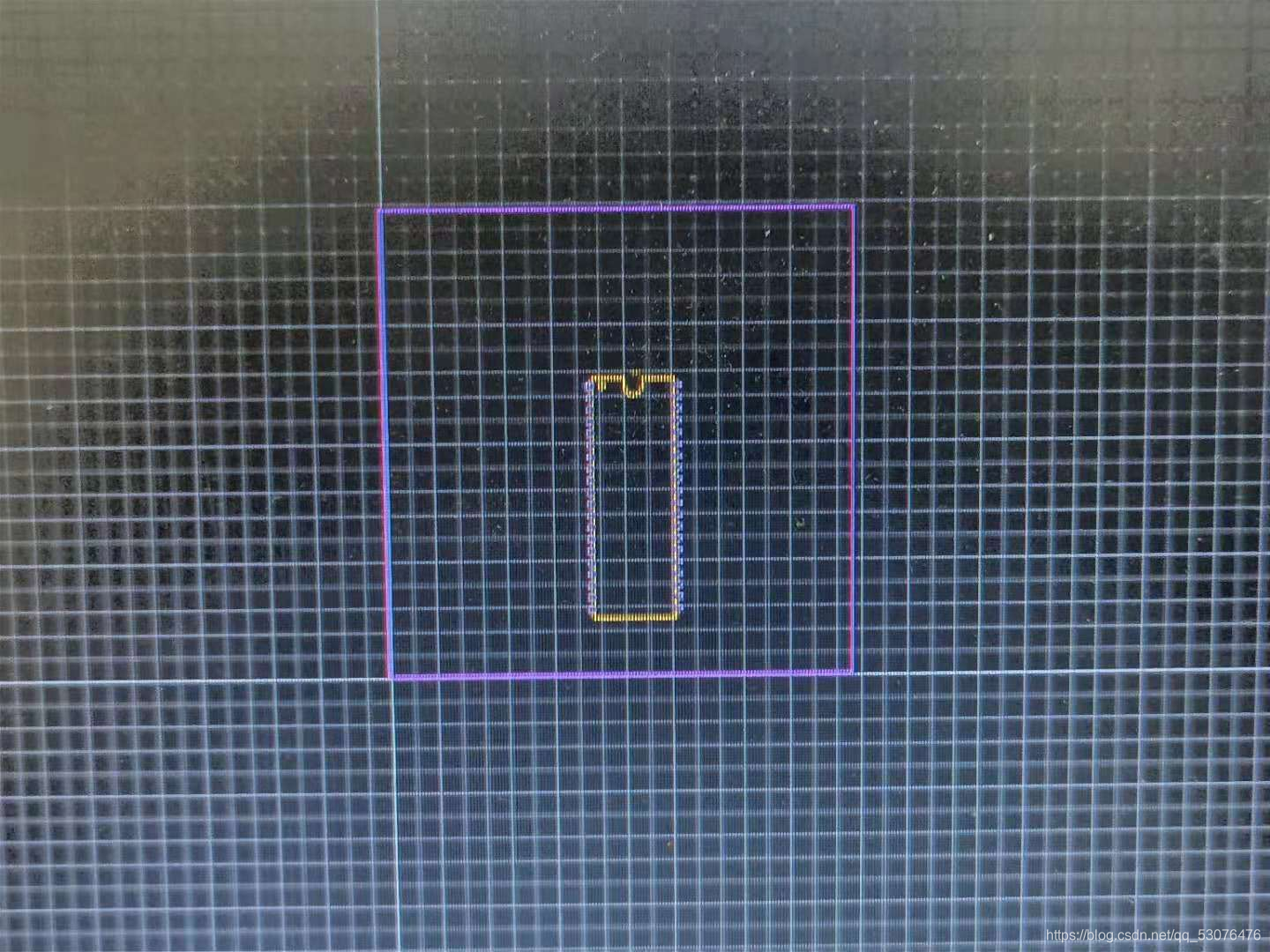

5.点击鼠标，左键是放置，右键是取消
在这里插入图片描述

6.找到如图所
