七段数码管显示原理研究

    在51单片机学习过程中，相对基础的一个实验就是利用七段数码管依次显示数字0-9。很多时候，我们按照要求，搭建了电路，编写了对应的显示控制程序，最后运行，可能对于七段数码管显示数字的原理并没有进行深入的研究。今天结合自己的理解，给出七段数码管显示的原理。

     七段数码管，本身利用发光二极管的原理，组成一个'8'的形状，这个'8'正好是七段组成，所以一般称为七段数码管。

     组成这个7段数码管的每个部分又分为a,b,c,d,e,f,g部分，分别对应如下所示：

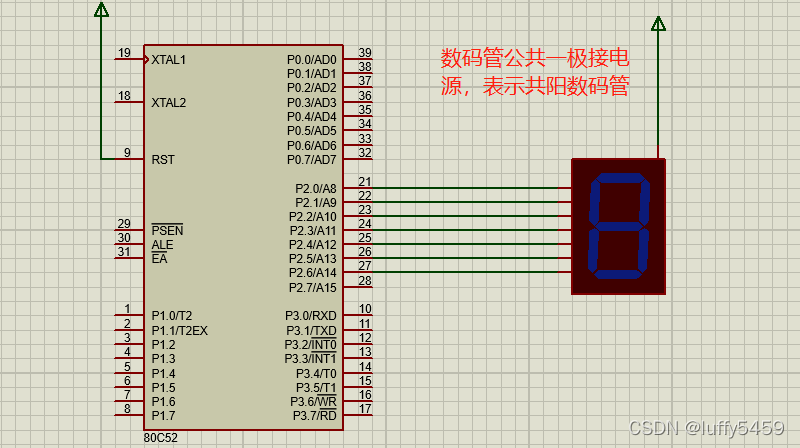

    七段数码管的连接方式，根据现实布线的方式，可以组成共阳数码管和共阴数码管，所谓共阳，就是数码管的一极全部接电源，而二极管根据发光原理，只能是正极接电源，负极接地，所以数码管一级全部接电源的情况，称为共阳数码管，如下所示：



     在proteus元器件库中&#
