实验二 带进位控制8位算数逻辑运算实验

系列文章目录

---

---

一、实验目的

1、验证带进位控制的算数逻辑运算发生器的功能
2、按指定数据完成几种指定的算数运算

二、实验原理

在实验（1）的基础上增加了进位控制部分，其中高位74LS181的进位CN4通过门UN4E、UN2C、UN3B进入UN5B的输入端D，其写入脉冲由T4和AR信号控制，T4是脉冲符号，在手动方式下进行实验时，只需要将跳线器J23上T4与手动脉冲发生开关的输出端SD相连，按动手动脉冲开关，即可获得实验所需的单脉冲。AR是电平控制信号（低电平有效），可用于实现带进位的实验控制。AR必须为“0”电平，D型触发器74LS74的时钟端CLK才有脉冲信号输入，才可以将本次运算的进位结果CY锁存到进位锁存器74LS74(UN5B)中。

三、实验接线

1、J20，J21，J22接上短路片；
2、J24，J25，J26接左边；
3、J27，J28接右边；
4、J23置右边T4选“SD”；
5、JA5置“接通”；
6、JA6置“手动”；
7、JA3置“接通”；
8、JA1，JA2，JA4置“高阻”；
9、JA8置上面的“微地址”；
10、EXJ1接BUS3
11、CE、299B置“1”，AR置“0”；

四、实验步骤

（1）仔细查线无误后，接通电源。
（2）用二进制数码开关KD0~KD7向DR1和DR2寄存器置数。方法：关闭ALU输出三态门ALUB=1， 开启输入三态门SWB=0，输入脉冲T4按手动脉冲发生按钮产生。
（3）开关ALUB=0开启输出三态门，开关SWB=1，关闭输入三台门，同时让LDDR1=0，LDDR2=0。
（4）如果原来有进位，即CY=1，进位灯亮，但需要清零进位标志时，具体操作方法如下：

• S3、S2、S1、S0、M的状态置为0 0 0 0 0，AR的信号置为“0”电平（清零操作时DR1寄存器的数应该不等于FF）。
• 按手动脉冲发生开关，CY=0，即清进位标志。
  注：相加时，进位标志指示灯CY亮时，表示进位标志为“1”，有进位；进位标志指示灯CY灭时，表示进位标志位为“0”，无进位。
  （实验室）相减时，进位标志指示灯CY亮时，表示借位标志为“0”，无借位；进位标志指示灯CY灭时，表示进位标志为“1”，有借位。
  （5）验证带进位运算及进位锁存功能，分为两种情况：
• 进位标志已清零，即CY=0，进位灯灭，此时，使开关CN=0，再来进行带进位算数运算。例如步骤（2）参与运算的两个数为55H和AAH，当S3，S2，S1，S0，M的状态为1 0 0 1 0，此时输出数据总线指示灯上显示的数据为DR1加DR2再加初始进位位“1”（因CN=0），相加的结果应为ALU=00，并且产生进位，此时按动手动脉冲开关，则进位标志灯亮，表示有进位，如果开关CN=1，则相加的结果ALU=FFH，并且不产生进位。
• 原来有进位，即CY=1，进位灯亮，此时不考虑CN的状态，再来进行带进位算数运算。同样步骤（2）参与运算的两个数为55H和AAH，当S3，S2，S1，S0，M的状态为1 0 0 1 0，此时输出数据总线显示灯上显示的数据为DR1加DR2再加当前进位标志CY，相加的结果同样为ALU=00，并且产生进位，此时按动手动脉冲开关，则进位标志灯亮，表示有进位。


---

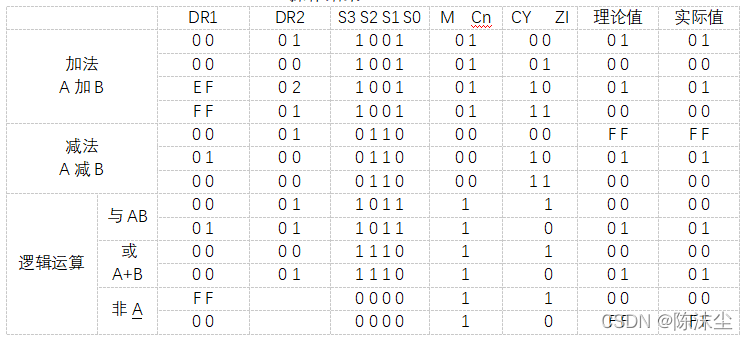

五、实验结果

六、实验结论和体会

1.本实验实现了用74LS181进行带进位控制的8位算数逻辑运算；
2.在本实验课的操作当中，记得在运算操作后及时进行总清操作，不然结果基本是错的；
3.在每次按下手动脉冲之后，结果可能会有问题，原因可能是没有进行总清。

本实验所载数据来自实验教材，因教材不同而引起的不同盖不在考虑之内。同时也请诸位在查看本文时不要照抄，本文仅供学习与了解用。如发现本文有误的，还请及时指正，待在下确认错误后会重新修改。
