前言

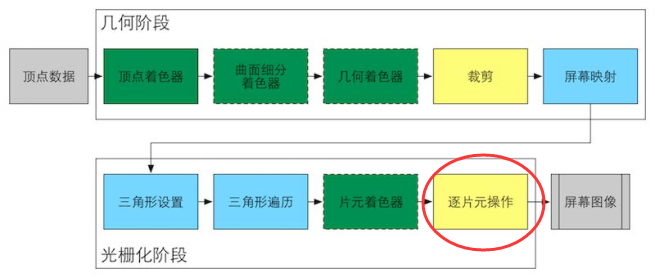

GPU的渲染流水线：

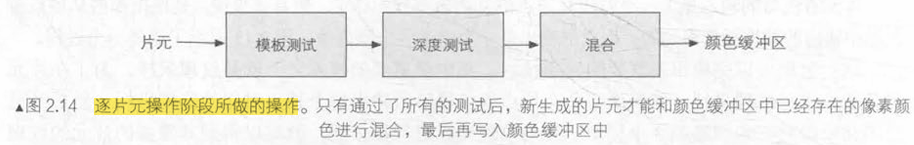

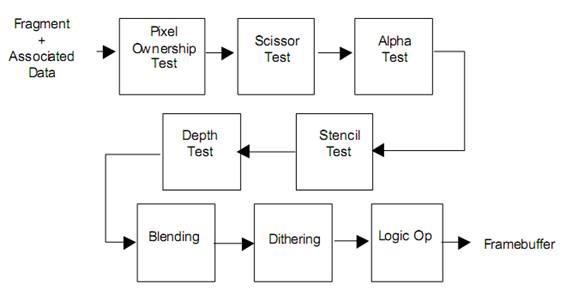

其中的逐片元操作详细流程：

像素所有权测试→裁剪测试→透明度测试→模板测试→深度测试→透明度混合

• Pixel Ownership Test：

• • 简单来说就是控制当前屏幕像素的使用权限
  • e.g.Unity中的Game和Scene窗口才会显示画面，其他窗口没有使用权限

• Scissor Test（裁剪测试）：

• • 在渲染窗口再自定义要渲染哪一部分
  • 和裁剪空间一起理解，也就是只渲染能看到的部分
  • e.g.只渲染Unity Game窗口的左下角小地图部分

• AlphaTest（透明度测试）：

• • 提前设置一个透明度预值
  • 只能实现不透明效果和全透明效果
  • e.g. 例如设置透明度a为0.5，如果片元大于这个值就通过测试，如果小于0.5就剔除掉

• Stencil Test（模板测试）
• Depth Test（深度测试）
• Blending（透明度混合）：

• • 可以实现半透明效果

完成接下来的其他一系列操作后，我们会将合格的片元/像素输出到帧缓冲区（FrameBuffer）和屏幕上。

逐片元操作是说是由管线/硬件自身规定好的，我们只能对里边的内容进行配置。

1. 模板测试 Stencil Test

1.1. 引例

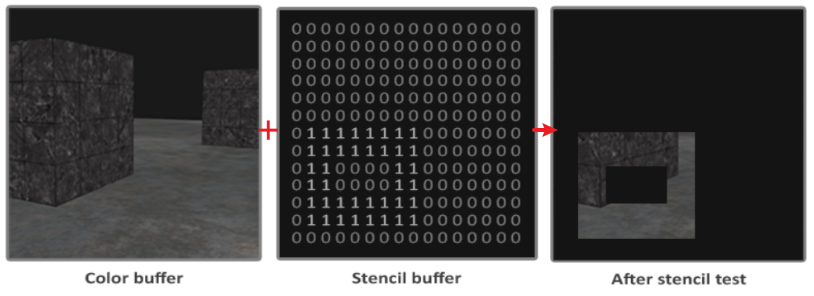

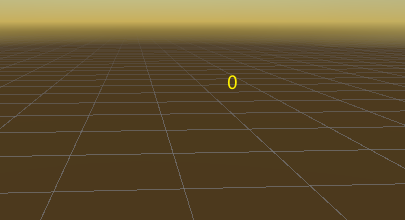

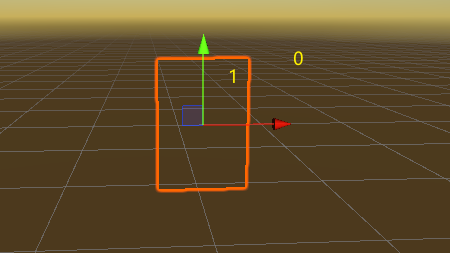

模板测试的一个例子：其中0不显示，为黑色；1显示。

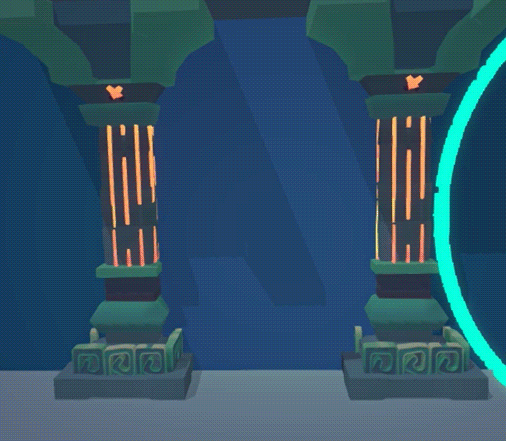

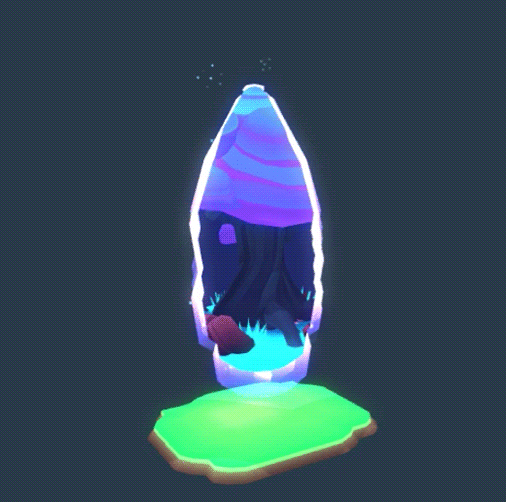

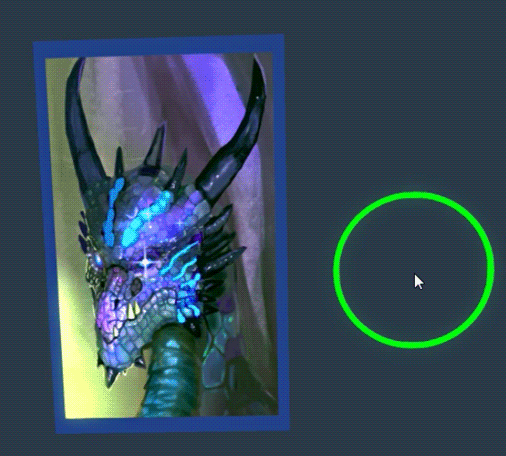

其他例子：

链接：https://www.patreon.com/posts/14832618

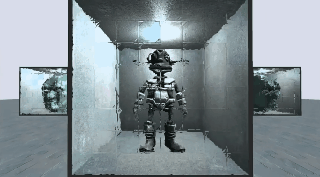

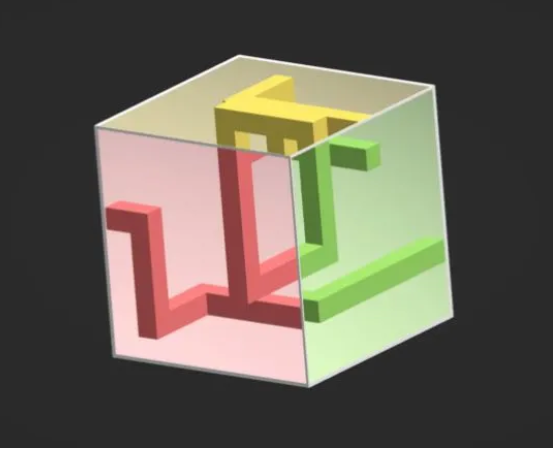

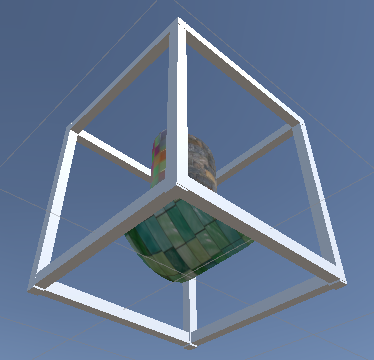

每个正方体面显示不同场景（每个面都是一个蒙版，用来来显示不同的场景）

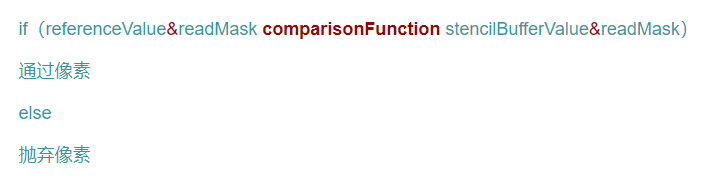

1.2. 伪代码

• 理解：

• • referenceValue：当前模板缓冲片元的参考值
  • stencilBufferValue：模板缓冲区里的值
  • comparisonFunction：做一个比较

• 结果：

• • 如果通过，这个片元就进入下一个阶段
  • 未通过/抛弃，停止并且不会进入下一个阶段，也就是说不会进入颜色缓冲区

• 总结：就是通过一定条件来判断这个片元/片元属性执行保留还是抛弃的操作

1.3. 定义

模板缓冲区-FrameBuffer

• 模板缓冲区可以为屏幕上的每一个像素点保存一个无符号整数值（通常为8位int 0-255）。这个值的意义根据程序的具体应用而定。

模板测试

• 渲染过程中，可以用这个值与预先设定好的参考值作（ReferenceValue）比较，根据结果来决定是否更新相应的像素点的颜色值。这个比较的过程就称为模板测试。
• 执行顺序：透明度测试->模板测试->深度测试。如果模板测试通过，相应的像素点更新，否则不更新。

1.4. 代码实现

stencil
{
  Ref referenceValue//当前片元的参考值（0-255）
  ReadMask readMask//读掩码
  WriteMask writeMask//写掩码
  Comp comprisonFunction//比较操作函数
  Pass stencilOperation//测试通过之后进行操作
  Fail stencilOperation//测试未通过进行的操作
  ZFail stencilOperation//模板测试通过，深度测试未通过执行的操作
}

ComprisonFunction
Greater	相当于“>”操作，即仅当左边>右边，模板测试通过，渲染像素
GEqual	相当于“>=”操作，即仅当左边>=右边，模板测试通过，渲染像素
Less	相当于“<”操作，即仅当左边<右边，模板测试通过，渲染像素
LEqual	相当于“<=”操作，即仅当左边<=右边，模板测试通过，渲染像素
Equal	相当于“=”操作，即仅当左边=右边，模板测试通过，渲染像素
NotEqual	相当于“!=”操作，即仅当左边!=右边，模板测试通过，渲染像素
Always	不管公式两边为何值，模板测试总是通过，渲染像素
Never	不论公式两边为何值，模板测试总是失败 ，像素被抛弃

StencilOperation
Keep	保留当前缓冲中的内容，即stencilBufferValue不变。
Zero	将0写入缓冲，即stencilBufferValue值变为0。
Replace	将参考值写入缓冲，即将referenceValue赋值给stencilBufferValue。
IncrSat	stencilBufferValue加1，如果stencilBufferValue超过255了，那么保留为255，即不大于255。
DecrSat	stencilBufferValue减1，如果stencilBufferValue超过为0，那么保留为0，即不小于0。
Invert	将当前模板缓冲值（stencilBufferValue）按位取反
IncrWrap	当前缓冲的值加1，如果缓冲值超过255了，那么变成0，（然后继续自增）。
DecrWrap	当前缓冲的值减1，如果缓冲值已经为0，那么变成255，（然后继续自减） 。

1.5. 案例

1.5.1. 案例一

透视卡片所用Shader：

//模板测试：以ID作为参考值，且总是通过测试，测试通过就替换为1

Shader "Custom/StencilMask"
{
    Properties
    {
        _ID("Mask ID",int)=1
    }
    SubShader
    {
        //覆盖了所有的像素，在所有物体的后面被渲染，队列设置为 "Geometry+1 "
        Tags{"RenderType"="Opaque""Queue"="Geometry+1"}

        //颜色遮罩，0就是什么都不输出
        //可以改为RGBA（没有遮罩）、输出单通道R、G、B
        ColorMask 0
        ZWrite off

        //模板测试：以ID作为参考值，且总是通过测试，测试通过就替换为1
        Stencil
        {
            Ref[_ID]//当前片元的参考值（0-255）
            Comp Always//比较操作函数
            Pass replace//测试通过之后将参考值写入缓冲
        }

        Pass
        {
            //CGINCLUDE代码块会被插入到每一个Pass中，
            //因此我们可以把Pass中的公共的字段，结构和方法等声明在CGINCLUDE代码块中。
            CGINCLUDE

            struct a2v
            {
                float4 vertex:POSITION;
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
            };

            v2f vert(a2v v)
            {
                v2f o;
                o.pos=UnityObjectToClipPos(v.vertex);

                return o;
            }

            fixed4 frag(v2f i):SV_Target
            {
                return fixed4(1,1,1,1);
            }

            ENDCG

        }

    }
    FallBack "Diffuse"
}

卡片中内容所用Shader：

//模板测试：以ID作为参考值，仅当左边=右边，模板测试通过

Shader "Custom/LitStencilMask"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Ramp("Toon Ramp(RGB)",2D)="white"{}//漫反射色调的渐变纹理
        _ID("Mask ID",Int)=1
    }
    SubShader
    {
        //在StencilMask.shader之后被渲染
        Tags{"RenderType"="Opaque""Queue"="Geometry+2"}
        LOD 200

        //模板测试：以ID作为参考值，仅当左边=右边，模板测试通过
        Stencil
        {
            Ref [_ID]
            Comp equal//仅当左边=右边，模板测试通过，渲染像素
        }

        CGPROGRAM
        #pragma surface surf ToonRamp
        #pragma Lighting ToonRamp exclude_path:forward

        fixed4 _Color;
        sampler2D _MainTex;
        sampler2D _Ramp;
        int _ID;

        //表面函数的输入结构体
        struct Input
        {
            float2 uv:TEXCOORD0;
        };

        //表面函数
        //表面函数定义了表面属性，一个对象的表面属性定义了它的反射率、光滑度、透明度等值。
        void surf(Input IN,inout SurfaceOutput o)
        {
            half4 c=tex2D(_MainTex,IN.uv)*_Color;
            o.Albedo=c.rgb;
            o.Alpha=c.a;
        }

        //卡通渲染漫反射光照函数
        //光照函数会使用表面函数中设置的各种表面属性，来应用某些光照模型，进而模拟物体表面的光照效果。
        inline half4 LightingToonRamp(SurfaceOutput s,half3 lightDir,half atten)
        {
            #ifdef USING_DIRECTIONAL_LIGHT
                lightDir=normalize(lightDir);
            #endif

            half d=dot(s.Normal,lightDir)*0.5+0.5;//从向量映射到颜色uv
            half3 rampColor=tex2D(_Ramp,float2(d,d)).rgb;//漫反射采样颜色

            half4 c;
            c.rgb=s.Albedo*_LightColor0.rgb*rampColor*atten*2;//albedo反照率，atten光衰
            c.a=0;

            return c;
        }

        ENDCG

    }
    FallBack "Diffuse"
}

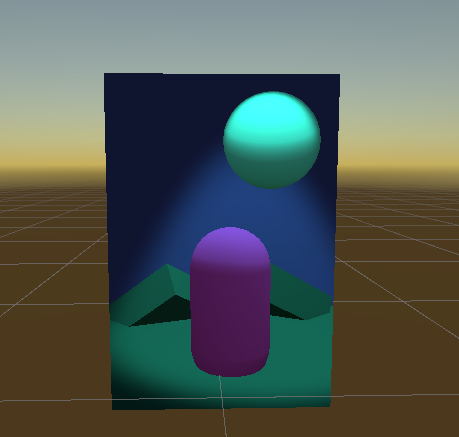

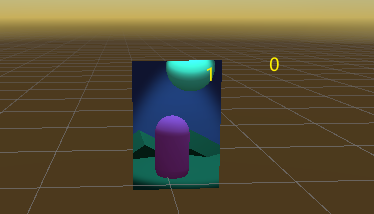

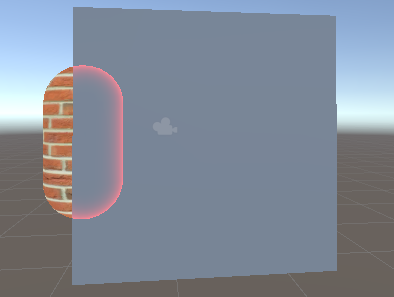

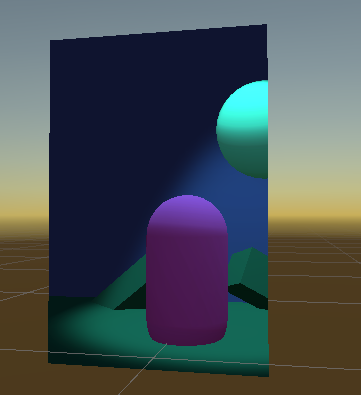

实现效果：

案例的效果：

• Unity的模板缓冲区的默认值是0，默认所有物体在应用shader之前都是0。

•

• 渲染蒙版（mask），ID给了1，并且Pass的设置为replace，也就是说mask所在的模板缓冲区的值变成了1。因此mask外的ID值是0，mask的值是1。

•

• 渲染物体：场景中的物体ID给了1，只有ID相等的时候才渲染，所以只渲染Mask内所看到的部分。

•

1.5.2. 案例二

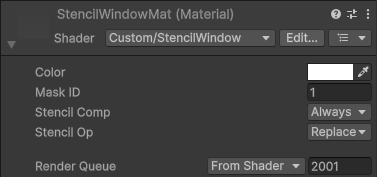

1. 透视Quad所用Shader：

//模板测试：以ID作为参考值，且总是通过测试，测试通过就替换为1

Shader "Custom/StencilWindow"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _ID("Mask ID",int)=1

        [Enum(UnityEngine.Rendering.CompareFunction)] _SComp("Stencil Comp",Float)=8//8种比较操作函数
        [Enum(UnityEngine.Rendering.StencilOp)] _SOp("Stencil Op",Float)=2
    }

    SubShader
    {
        //覆盖了所有的像素，在所有物体的后面被渲染，队列设置为 "Geometry+1 "
        Tags{"RenderType"="Opaque""Queue"="Geometry+1"}

        //颜色遮罩，0就是什么都不输出
        //可以改为RGBA（没有遮罩）、输出单通道R、G、B
        ColorMask 0
        ZWrite off

        //模板测试：以ID作为参考值，且总是通过测试，测试通过就替换为1
        Stencil
        {
            Ref[_ID]//当前片元的参考值（0-255）为_ID
            Comp[_SComp]//比较操作函数
            Pass[_SOp]//Mask测试通过之后将参考值_SOp写入缓冲
        }

        Pass
        {
            //CGINCLUDE代码块会被插入到每一个Pass中，
            //因此我们可以把Pass中的公共的字段，结构和方法等声明在CGINCLUDE代码块中。
            CGINCLUDE

            struct a2v
            {
                float4 vertex:POSITION;
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
            };

            v2f vert(a2v v)
            {
                v2f o;
                o.pos=UnityObjectToClipPos(v.vertex);

                return o;
            }

            fixed4 frag(v2f i):SV_Target
            {
                return fixed4(1,1,1,1);
            }

            ENDCG

        }

    }
    FallBack "Diffuse"
}

1. 物体所用Shader：

//模板测试：以ID作为参考值，仅当左边=右边，模板测试通过

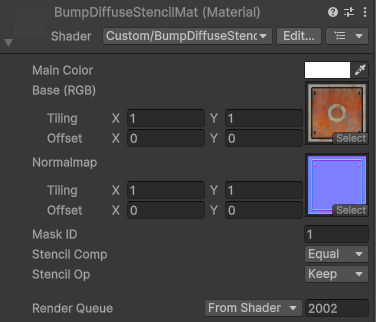

Shader "Custom/BumpDiffuseStencil"
{
  Properties
  {
    _Color ("Main Color", Color) = (1,1,1,1)
      _MainTex ("Base (RGB)", 2D) = "white" {}
    _BumpMap ("Normalmap", 2D) = "bump" {}
    _ID("Mask ID",int)=1

      [Enum(UnityEngine.Rendering.CompareFunction)] _SComp("Stencil Comp",Float)=3
      [Enum(UnityEngine.Rendering.StencilOp)] _SOp("Stencil Op",Float)=0
    }
  SubShader
  {
    Tags { "RenderType"="Opaque""Queue"="Geometry+2" }
    LOD 300


      //模板测试：以ID作为参考值，且总是通过测试，测试通过就替换为1
      Stencil
    {
      Ref[_ID]//当前片元的参考值（0-255）为_ID
        Comp[_SComp]//比较操作函数
        Pass[_SOp]//Mask测试通过之后将参考值_SOp写入缓冲
      }

    CGPROGRAM
      #pragma surface surf Lambert
      #pragma target 3.0

      sampler2D _MainTex;
    sampler2D _BumpMap;
    fixed4 _Color;
    int _ID;
    //Float _SComp;
    //Float _SOp;

    struct Input
    {
      float2 uv_MainTex;
      float2 uv_BumpMap;
    };

    void surf (Input IN, inout SurfaceOutput o)
    {
      fixed4 tex = tex2D(_MainTex, IN.uv_MainTex);
      o.Albedo = tex.rgb * _Color.rgb;
      o.Alpha = tex.a * _Color.a;
      o.Normal = UnpackNormal(tex2D(_BumpMap, IN.uv_BumpMap));
    }

    ENDCG
    }

  FallBack "Legacy Shaders/Diffuse"
  }

每个Quad和物体对应的ID不一样

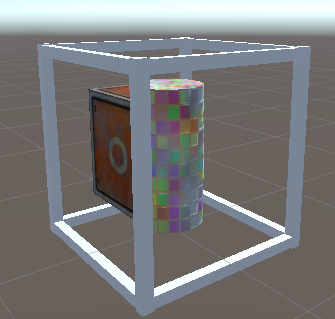

实现效果：

1.6. 总结

• 使用模板缓冲区最重要的两个值：当前模板缓冲值（stencilBufferValue）和模板参考值（referenceValue）
• 模板测试主要就是对这两个值使用特定的比较操作：Never，Always，Less ，LEqual，Greater，Equal等等
• 模板测试之后要对模板缓冲区的值（stencilBufferValue）进行更新操作,更新操作包括：Keep，Zero，Replace，IncrSat，DecrSat，Invert等等
• 模板测试之后可以根据结果对模板缓冲区做不同的更新操作，比如模板测试成功操作Pass，模板测试失败操作Fail，深度测试失败操作ZFail，还有正对正面和背面精确更新操作PassBack，PassFront，FailBack等等

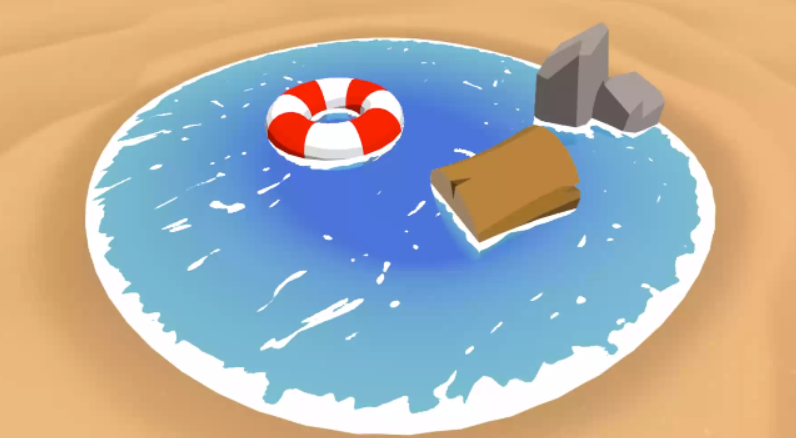

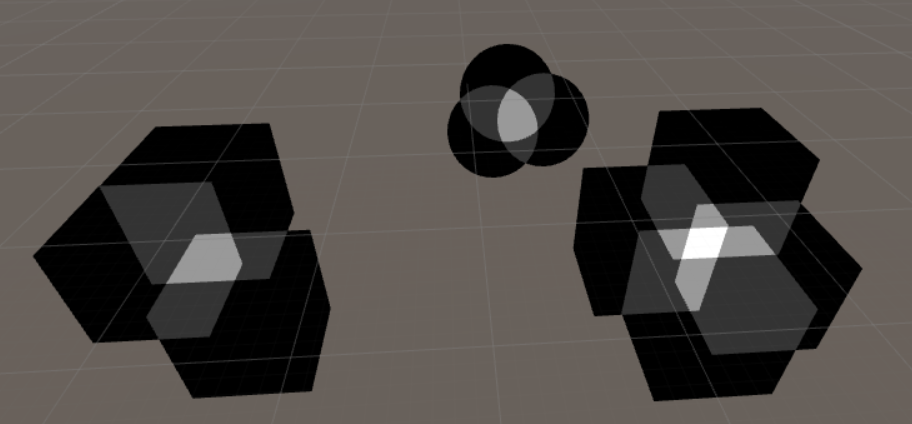

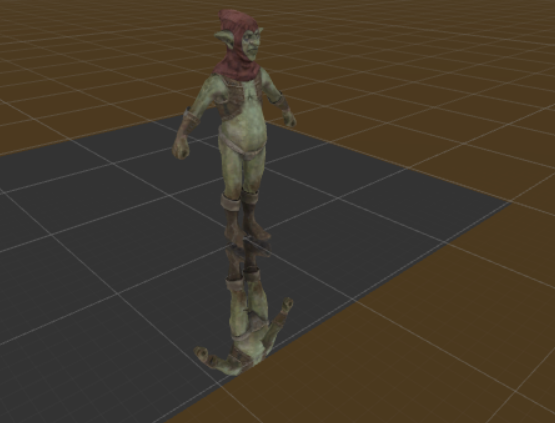

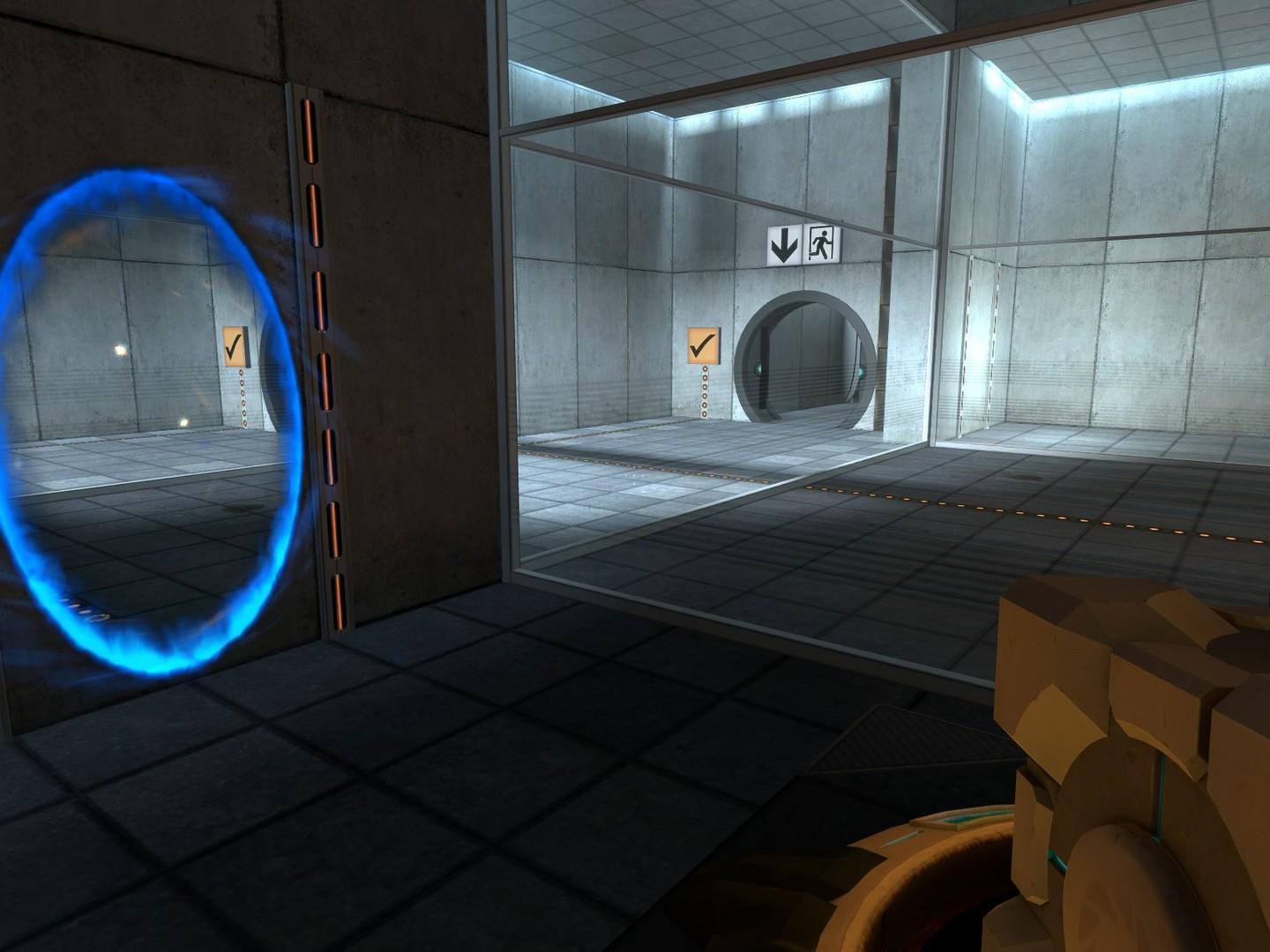

其他可实现效果：

参考资料：

• 官方文档：Unity - Manual: ShaderLab command: Stencil
• UnityShader实例09:Stencil Buffer&Stencil Test_unity shader 螺丝孔-CSDN博客
• Unity Shader: 理解Stencil buffer并将它用于一些实战案例（描边，多边形填充，反射区域限定，阴影体shadow volume阴影渲染）_unity shader stencil-CSDN博客
• Unity3D Stencil Test模板测试详解-腾讯游戏学堂
• 模板测试 - LearnOpenGL-CN
• https://www.patreon.com/posts/14832618
• Just a moment...

2. 深度测试

判断场景中物体之间的遮挡关系

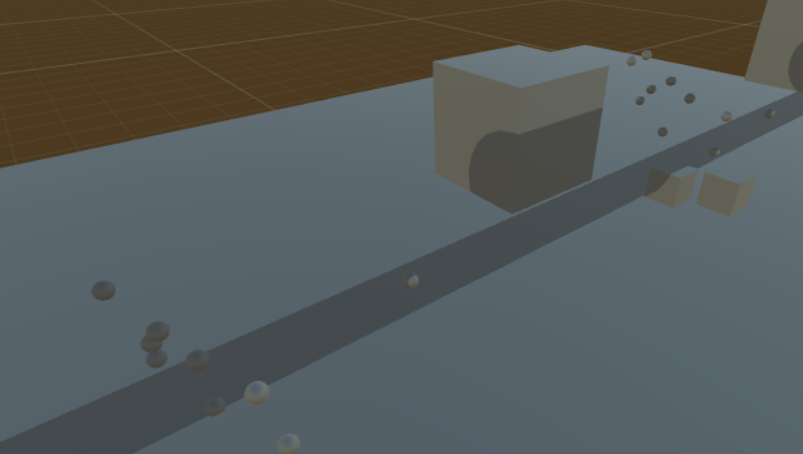

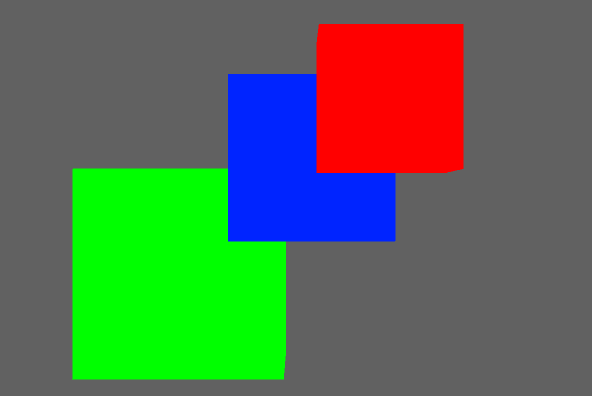

例如以下由深度测试所实现的效果：

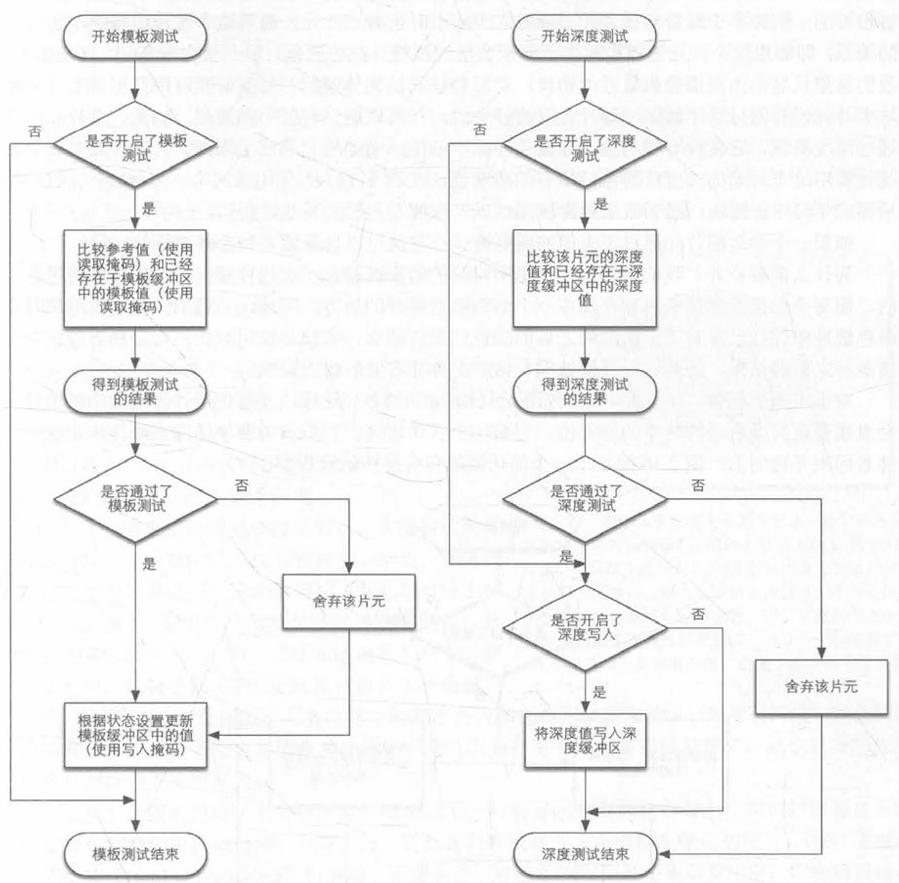

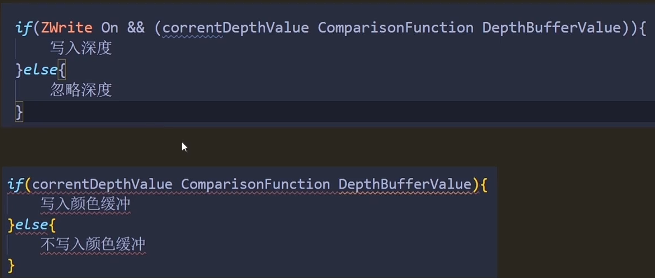

2.1. 伪代码

和模板测试的异同：

都要比较值，但是深度测试要额外写入颜色

2.2. 一些定义

2.2.1. 深度测试ZTest、深度缓冲Z-Buffer和深度写入

⭐ 深度测试ZTest

所谓深度测试ZTest，就是针对当前对象在屏幕上（更准确的说是frame buffer）对应的像素点，将对象自身的深度值与当前该像素点缓存的深度值进行比较，如果通过了，本对象在该像素点才会将颜色写入颜色缓冲区，否则不会写入颜色缓冲。

ZTest状态	描述
Greater	深度大于当前缓存则通过
LEqual	深度小于等于当前缓存则通过
Less	深度小于当前缓存则通过
GEqual	深度大于等于当前缓存则通过
Equal	深度等于当前缓存则通过
NotEqual	深度不等于当前缓存则通过
Always（Off）	深度不论如何都通过
Never	深度不论如何都不通过

⭐ 深度缓冲z-buffer

深度缓冲z-buffer就像颜色缓冲（储存所有的片段颜色：视觉输出）一样，在每个片段中储存了信息，存储的是当前的深度信息，对于每个像素存储一个深度值。并且通常和颜色缓冲有着一样的宽度和高度。深度缓冲是由窗口系统自动创建的，它会以16、24或32位float的形式储存它的深度值。在大部分的系统中，深度缓冲的精度都是24位的。

⭐ 深度写入ZWrite

深度写入ZWrite包括两种状态：ZWrite On与ZWrite Off，开启和关闭

• ZWrite On：当我们开启深度写入的时候，物体被渲染时针对物体在屏幕（更准确地说是frame buffer）上每个像素的深度都写入到深度缓冲区
• ZWrite Off：物体的深度就不会写入深度缓冲区。但是，物体是否会写入深度，除了ZWrite这个状态之外，更重要的是需要深度测试通过，也就是ZTest通过，如果ZTest都没通过，那么也就不会写入深度了

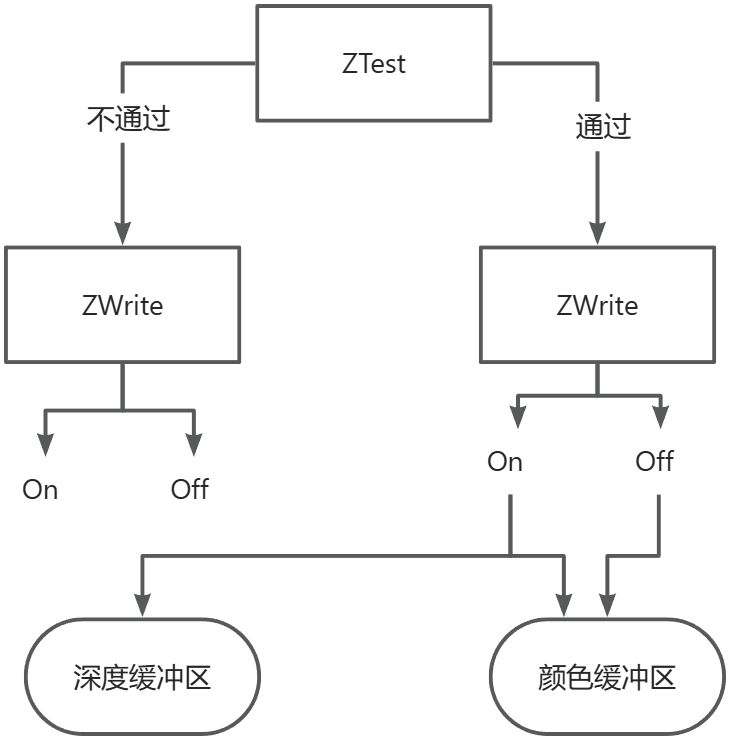

深度测试ZTest分为通过和不通过两种情况，ZWrite分为开启和关闭两种情况的话，一共就是四种情况：

默认情况下：

• Z Write：On
• Z Test：LEqual
• Z Buffer：无穷大

2.2.2. 渲染队列Queue

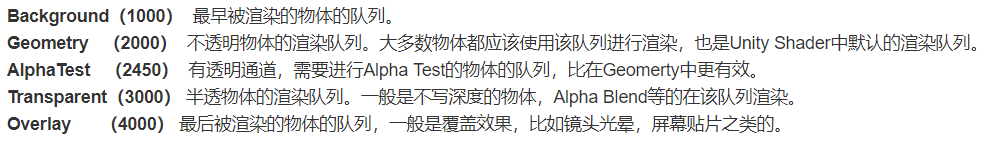

Unity内置的几种渲染队列，按照渲染顺序从先到后排序，队列数越小，越先渲染。

Unity中设置渲染队列语法：

Tags { “Queue” = “渲染队列名”}

• Unity中不透明物体的渲染顺序：从前往后
• Unity中透明物体的渲染顺序：从后往前（类似画家算法，会造成OverDraw）

2.2.3. Early-Z技术

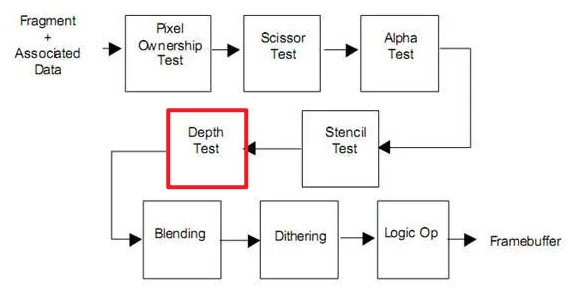

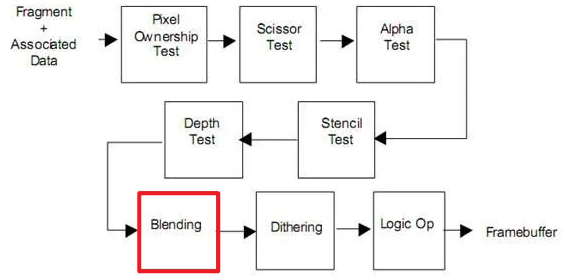

其中的逐片元操作详细流程：

在传统的渲染管线中，ZTest是在逐片元操作的Blending阶段进行的。其中的一部分像素不会通过ZTest，它们仍然在进行深度测试之前还需要执行前面的一系列操作，这会造成性能的浪费，而Over Draw也是这么产生的。

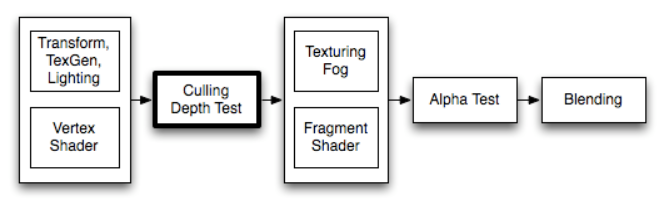

因此现代GPU中运用了Early-Z的技术，大致的渲染管线可以描述成：

• 应用阶段(CPU)->几何阶段(顶点着色器)->early-z(提前深度测试)->光栅化阶段(片元着色器)->各种测试(深度测试，透明度测试，模板测试等)->颜色缓冲区(buffer)

如果Early-Z深度测试失败，就不必进行fragment阶段的计算了，因此在性能上会有很大的提升。

但是最终的ZTest仍然需要进行，以保证最终的遮挡关系结果正确。

• 前面的一次主要是Z-Cull，为了裁剪以达到优化的目的

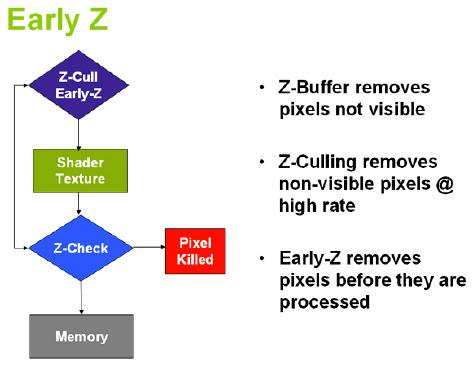

• 后一次主要是Z-Check，为了检查，如下图：

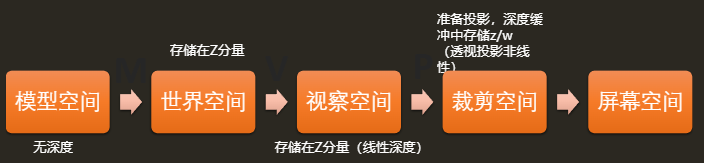

2.2.4. 深度值

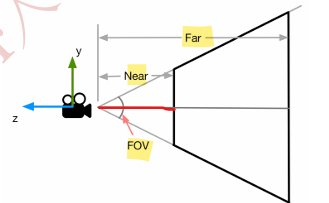

在深度缓冲区中包含了深度值，它介于0.0和1.0之间。而在视图空间中， z 值可以是投影的近平面和远平面之间的任何值。因此我们需要一些方法将这些视图空间的 z 值转换到 [0，1] 的范围内，方法之一就是线性转换 :

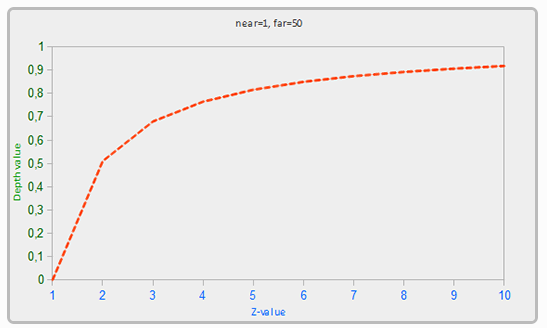

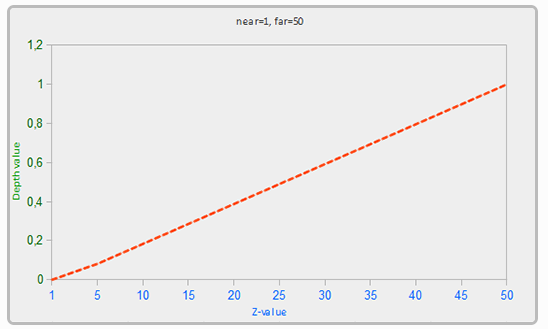

下图给出 z 值和其相应的深度值的关系:

然而，在实践中是几乎从来不使用这样的线性转换，而是使用了非线性的映射方法：

正确的投影特性的非线性深度方程是和1/z成正比、和z成反比的 。这样在z很小的时候是高精度（深度值变化快）， z 很大的时候是低精度（深度值变化小）。

由于非线性函数是和 1/z 成正比，例如1.0 到 2.0 之间的 z 值，深度值将变为 0 到 0.5之间， 这样在z非常小的时候给了我们很高的精度。而 当z值越大，深度值变化越小，这正是我们想要的。

2.2.5. 深度冲突 Z-fighting

如果两个平面或三角形距离非常近且相互平行，那么深度缓冲区不具有足够的精度以至于无法得到哪一个更加靠前。这会导致两个平面不断切换顺序导致显示出问题。这种情况被称为深度冲突(Z-fighting)。

防止深度冲突

• 让物体之间不要离得太近，以至于他们的三角形重叠。
• 尽可能把近平面设置得远一些，这样可以提高精度。然而把近平面移动的太远会导致近处的物体被裁剪掉。所以不断调整测试近平面的值，为场景找出最好的近平面的距离。
• 放弃一些性能来得到更高的深度值的精度。大多数的深度缓冲区都是24位。但现在显卡支持32位深度值，这让深度缓冲区的精度提高了一大节。

2.3. 案例

2.3.1. 案例一

Shader "Custom/ZTest"
{
    Properties
    {
        [HideInInspector]_MainTex("Texture",2D)="white"{}
        _Color("Color",Color)=(1,1,1,1)
        [Enum(off,0,On,1)]_ZWriteMode("ZWrite Mode",Float)=1
        [Enum(UnityEngine.Rendering.CompareFunction)]_ZComp("ZTest Comp",Float)=4
    }
    SubShader
    {
        Pass
        {
            Tags{"RenderType"="Opaque""Queue"="Geometry"}
            ZWrite[_ZWriteMode]
            ZTest[_ZComp]

            Cull Off
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_fog

            #include "UnityCG.cginc"

            sampler2D _MainTex;
            fixed4 _Color;
            float4 _MainTex_ST;

            struct a2v
            {
                float4 vertex:POSITION;
                float2 uv:TEXCOORD0;
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
                float2 texcoord:TEXCOORD0;
                UNITY_FOG_COORDS(1)
            };

            v2f vert(a2v v)
            {
                v2f o;
                o.pos=UnityObjectToClipPos(v.vertex);
                o.texcoord=TRANSFORM_TEX(v.uv,_MainTex);
                UNITY_TRANSFER_FOG(o,o.vertex);

                return o;
            }

            fixed4 frag(v2f i):SV_Target
            {
                fixed4 col=_Color;
                UNITY_APPLY_FOG(i.fogCoord,col);
                return col;
            }


            ENDCG
        }
    }
    FallBack "Diffuse"
}

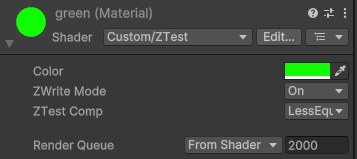

渲染顺序

对于不透明物体，且Render Queue相等，那么从前往后渲染

ZTest为小于等于，那么深度值越小（越靠近摄像机）则通过测试

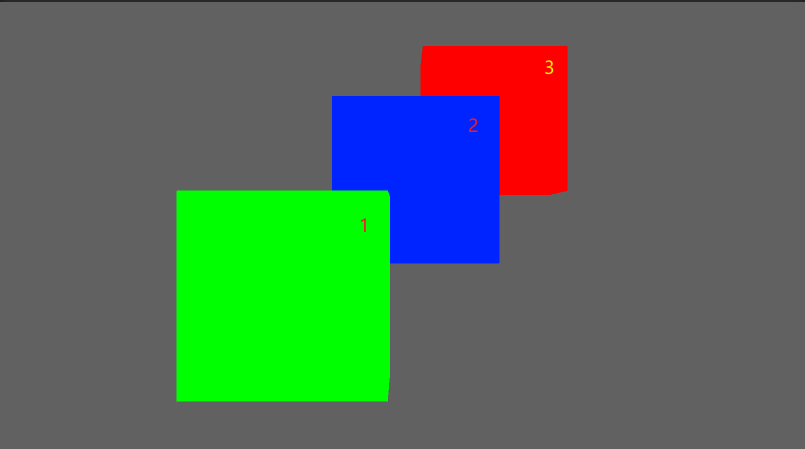

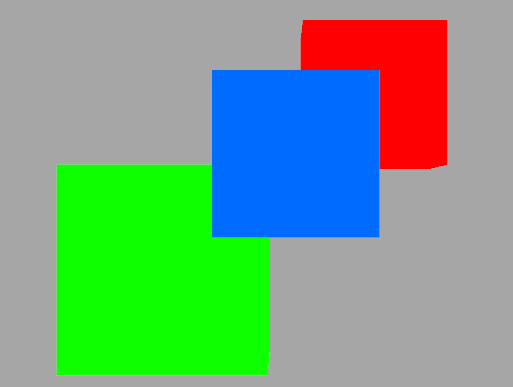

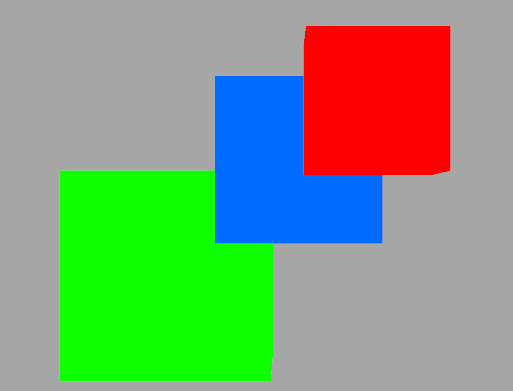

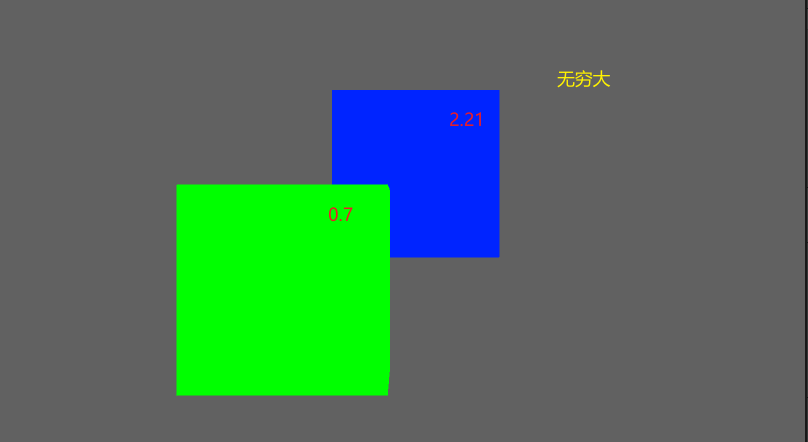

• 梳理渲染过程：

• • 没渲染时，此时Unity的深度缓冲区默认值为无穷大

  •

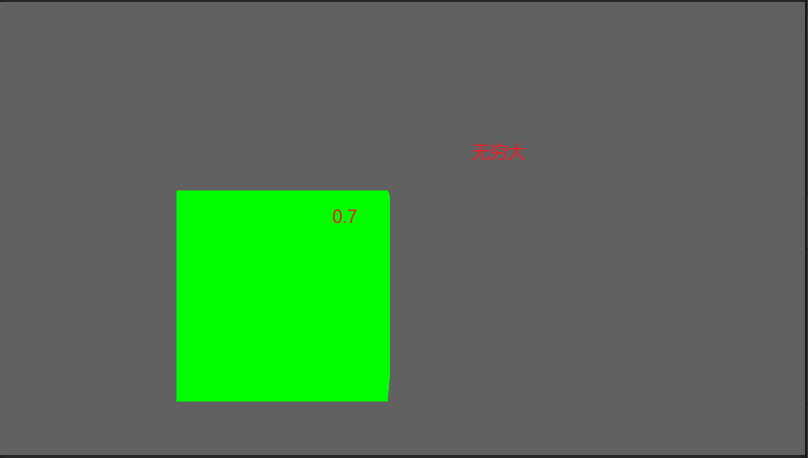

  • 渲染绿色正方体：相对于默认深度缓冲区的无穷大，肯定是小于等于，所以测试通过

  •

  • 渲染蓝色正方体

• • • 蓝色正方体进行深度测试，深度测试同样是LessEqual，并且蓝色的深度值比绿色正方体的大。
    • 结果就是：两个正方体重叠部分是大于深度缓冲区的，也就是测试不通过，所以重叠部分没有写入绿色，还是蓝色的。没有重叠部分，深度当然比无穷大小，所以写入， 渲染出来了绿色正方体未重叠的部分。

    •

• • 红色同理。

---

---

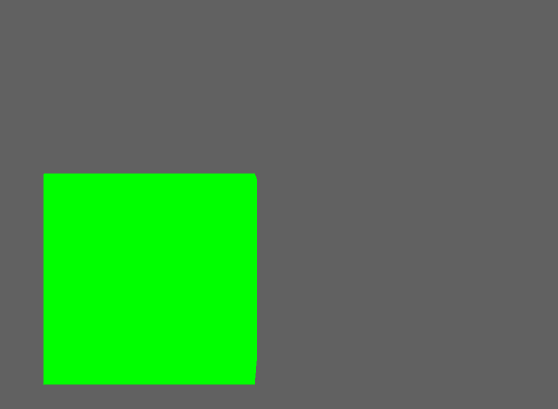

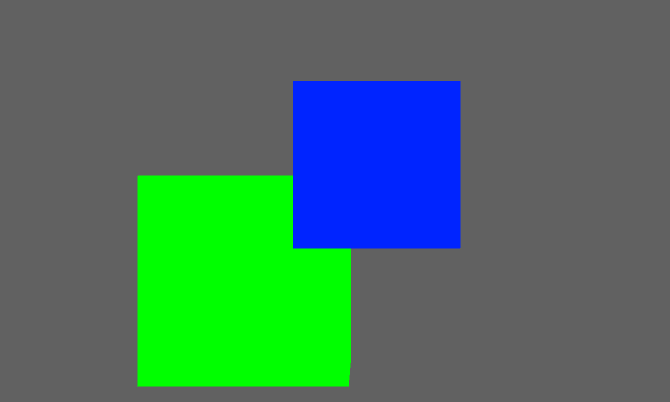

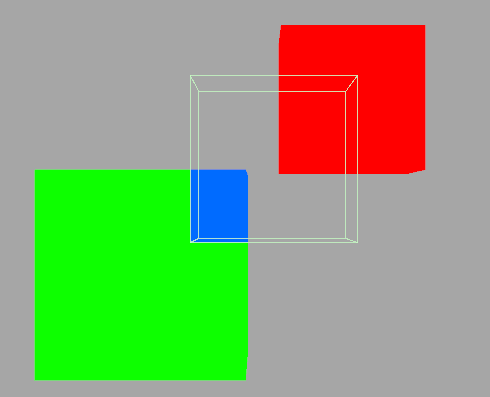

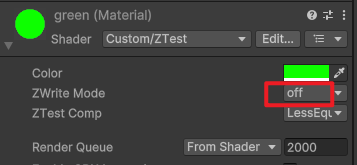

关闭绿色正方体的深度写入，即使测试通过，但是并没有写入深度。也就是说，渲染完蓝色正方体时，深度缓冲区的值还是无穷大。而蓝色正方体的深度值小于无穷大，所以先渲染。

---

---

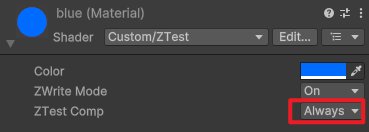

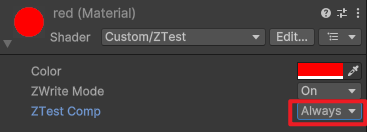

将红色也改为总是通过，但因为是从前往后渲染，所以应该如下

---

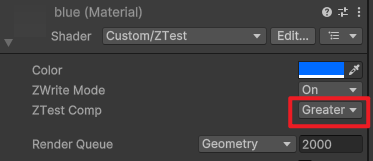

蓝色正方体只在大于绿色正方体部分的才通过测试

2.3.2. 案例二

Shader "Custom/XRay"
{
    Properties
    {
        _OutlineColor ("Outline Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
    }
    SubShader
    {
        CGINCLUDE
        #include "UnityCG.cginc"

        fixed4 _OutlineColor;
        sampler2D _MainTex;
        float4 _MainTex_ST;

        struct a2v
        {
            float4 vertex:POSITION;
            float4 texcoord:TEXCOORD;
            float3 normal: NORMAL;

        };

        struct v2f
        {
            float4 pos:SV_POSITION;
            float3 normal:TEXCOORD0;
            float3 viewDir:TEXCOORD1;
            fixed4 color:COLOR;
        };

        //1. 绘制外轮廓
        v2f vertXRay(a2v v)
        {
            v2f o;
            o.pos=UnityObjectToClipPos(v.vertex);
            o.normal=v.normal;
            o.viewDir=ObjSpaceViewDir(v.vertex);

            float3 normal=normalize(v.normal);
            float3 viewDir=normalize(o.viewDir);
            float rim=1-dot(normal,viewDir);//外轮廓

            o.color=_OutlineColor*rim;
            return o;
        }

        fixed4 fragXRay(v2f i):SV_Target
        {
            return i.color;
        }

        ///
        struct v2f2
        {
            float4 pos:SV_POSITION;
            float2 uv:TEXCOORD0;
        };

        //2. 正常绘制
        v2f2 vertNormal(a2v v)
        {
            v2f2 o;
            o.pos=UnityObjectToClipPos(v.vertex);
            o.uv=TRANSFORM_TEX(v.texcoord,_MainTex);

            return o;
        }

        fixed4 fragNormal(v2f2 i):SV_Target
        {
            return tex2D(_MainTex,i.uv);
        }

        ENDCG

        /
        //绘制外轮廓
        Pass
        {
            Tags{"RenderType"="Transparent" "Queue"="Transparent"}
            Blend SrcAlpha One
            ZTest Greater//核心：当处于其他物体后面时绘制外轮廓
            Zwrite Off
            Cull Back

            CGPROGRAM
            #pragma vertex vertXRay
            #pragma fragment fragXRay

            ENDCG
        }

        //正常绘制
        Pass
        {
            Tags{"RenderType"="Opaque"}
            ZTest LEqual//正常遮挡关系
            Zwrite On

            CGPROGRAM
            #pragma vertex vertNormal
            #pragma fragment fragNormal

            ENDCG
        }
    }
    FallBack "Diffuse"
}

2.3.3. 案例三

Shader "Unlit/ParticleZTest"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
    }
    SubShader
    {
        //对默认Unlit Shader做以下修改
        Tags { "RenderType"="Opaque""Queue"="Transparent" }//渲染队列改为透明物体的渲染队列
        LOD 100
        ZWrite Off//无遮挡,对于透明物体，是有相互叠加关系的，所以关掉写入
        ZTest LEqual //如果透明物体前有不透明物体，此时透明物体看不到；如果透明物体后面有不透明物体，此时透明物体可以看到。
        Blend One One//加法混合，叠加效果的显示

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            // make fog work
            #pragma multi_compile_fog

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                UNITY_FOG_COORDS(1)
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;

            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                UNITY_TRANSFER_FOG(o,o.vertex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                // sample the texture
                fixed4 col = tex2D(_MainTex, i.uv);
                // apply fog
                UNITY_APPLY_FOG(i.fogCoord, col);
                return col;
            }
            ENDCG
        }
    }
}

----->

另一个弹簧粒子动画代码，不知道为什么没有效果

Shader "Custom/ParticleAnimation"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _TimeOffset("Noise Offset",Range(0,100))=0.0
    }
    SubShader
    {
        Tags { "RenderType"="Opaque""Queue"="Transparent" }
        LOD 100
        Blend One One
        ZWrite Off//无遮挡

        Pass
        {
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            //实现模糊效果
            #pragma multi_compile_fog

            sampler2D _MainTex;
            float4 _MainTex_ST;
            float _TimeOffset;

            struct a2v
            {
                float4 vertex:POSITION;
                fixed4 color:COLOR;
                float3 uv:TEXCOORD0;
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
                float3 texcoord:TEXCOORD0;
                UNITY_FOG_COORDS(1)
                fixed4 color:COLOR;
            };

            v2f vert(a2v v)
            {
                v2f o;

                //动画定义
                float sineFrequency=5.0;
                float sineAmplitude=4.0;
                float time=_Time.y+_TimeOffset;
                float sineOffset=sin(time*sineFrequency)*sineAmplitude;
                float agePercent=v.uv.z;
                float3 vertexOffset=float3(0,sineOffset*agePercent,0);

                v.vertex.xyz+=vertexOffset;
                o.pos=UnityObjectToClipPos(v.vertex);

                o.color=v.color;
                o.texcoord.xy=TRANSFORM_TEX(v.uv,_MainTex);
                o.texcoord.z=v.uv.z;

                UNITY_TRANSFER_FOG(o,o.pos);
                return o;
            }

            fixed4 frag(v2f i):SV_Target
            {
                fixed4 col=tex2D(_MainTex,i.texcoord);//纹理颜色
                col*=i.color;//和粒子颜色相乘
                float particleAgePercent=i.texcoord.z;
                fixed4 colorRed=fixed4(1,0,0,1);
                col=lerp(col,colorRed*col.a,particleAgePercent);//从纹理颜色插值为红色
                UNITY_APPLY_FOG(i.fogCoord,col);//应用模糊效果

                return col;
            }

            ENDCG
        }
    }
}

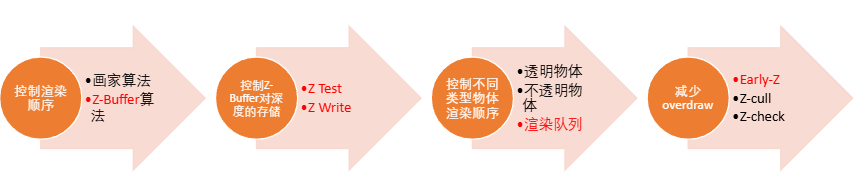

2.4 总结

• 最重要的两个值：当前深度缓冲区的值（ZBufferValue）和深度参考值（ReferenceValue）。通过比较操作还实现理想的渲染效果
• Unity中的渲染顺序：先渲染不透明物体（从前到后），再渲染透明物体（从后往前）
• Unity中的默认条件：

• • ZWrite：On
  • Ztest：LessEqual
  • 渲染队列：Geometry（2000）

• 通过对ZWrite和ZTest的相互组合配置来控制半透明物体的渲染（关闭深度写入，快开启深度测试，透明度混合）
• 引入Early-Z之后深度测试相关的内容（Z-Cull、Z-Check）
• 深度缓冲区中存储的深度值为[0，1]的非线性值

2.5. 深度测试的扩展用法

• 基于深度的着色，如：湖水的效果

• •

• 阴影贴图（shadowma），比较摄像机空间和灯光空间的深度值得到阴影范围
• 透明物体、粒子渲染
• 透视X-Ray效果
• 切边效果

参考资料：

• Unity Shader-渲染队列，ZTest，ZWrite，Early-Z_unity shader ztest zclip-CSDN博客
• 深度测试 - LearnOpenGL-CN
• ShaderLab: Culling & Depth Testing - Unity 手册
• unity-shader深度测试-透视xray_全景图片转透视图片的shader-CSDN博客
• Unity Toon Water Shader Tutorial at Roystan
• 《shader入门精要》
• 《Unity ShaderLab 开发实战详解》

3. 作业

待补充...
