技术美术百人计划 | 《3.2 混合与剔除》笔记

详见《Unity Shader入门精要》第八章

1. 混合

1.1. 定义

混合Blend 就是把两种颜色混在一起。具体就是把某一像素位置原来颜色和将要会上去的颜色，通过某种方式或者算法混在一起，从而实现新的效果。

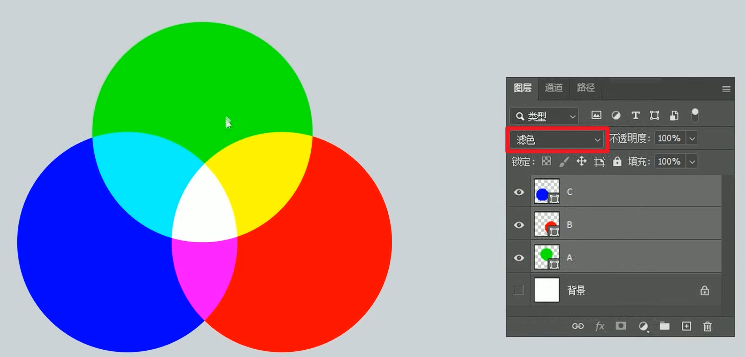

例如：PS内的正片叠底，叠加都属于混合模式的一种。

ShaderLab 命令：Blend - Unity 手册

虽然所有图形 API 和硬件都支持混合功能，但对某些混合操作的支持较为有限。

启用混合会禁用 GPU 上的一些优化（主要是删除隐藏的表面/Early-Z），这些优化会增加 GPU 帧时间。

混合Blend 就是把两种颜色混在一起。具体就是把某一像素位置原来颜色和将要会上去的颜色，通过某种方式或者算法混在一起，从而实现新的效果。

例如：PS内的正片叠底，叠加都属于混合模式的一种。

ShaderLab 命令：Blend - Unity 手册

虽然所有图形 API 和硬件都支持混合功能，但对某些混合操作的支持较为有限。

启用混合会禁用 GPU 上的一些优化（主要是删除隐藏的表面/Early-Z），这些优化会增加 GPU 帧时间。

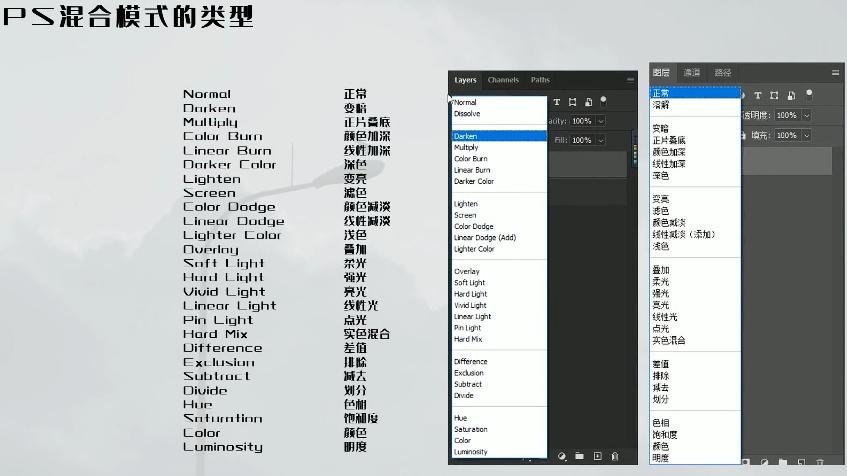

1.2. 类型

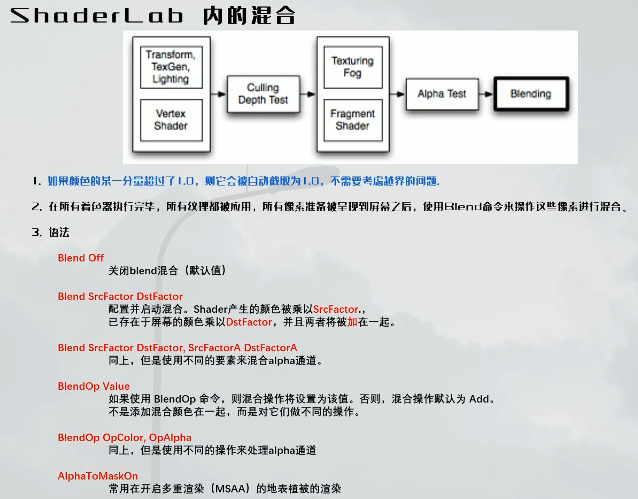

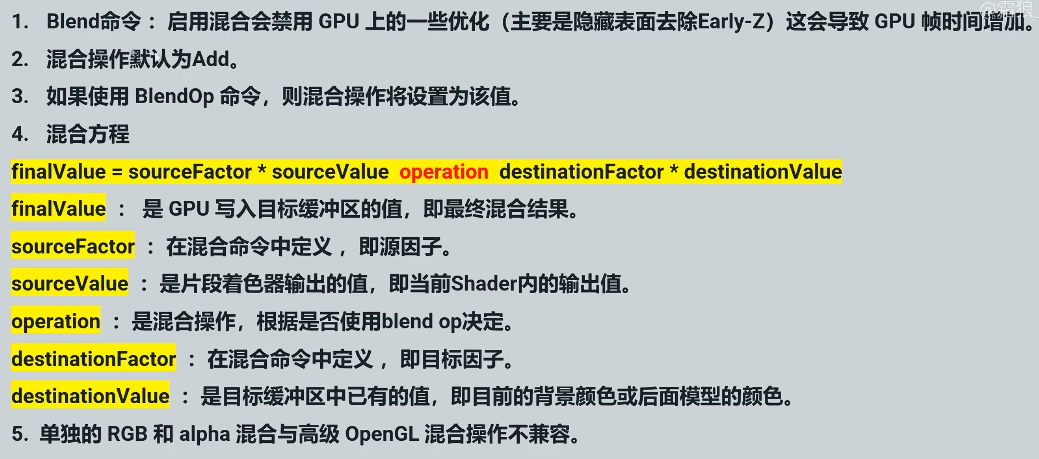

1.3. 混合等式

finalValue = sourceFactor * sourceValue operation destinationFactor * destinationValue

在这个等式中：

• finalValue 是 GPU 写入目标缓冲区的值。
• sourceFactor 在 Blend 命令中定义。
• sourceValue 是片元着色器输出的值，也就是当前透明物体的颜色。
• operation 是混合操作。
• destinationFactor 在 Blend 命令中定义。
• destinationValue 是目标缓冲区中现有的值，也就是透明物体后的背景颜色。

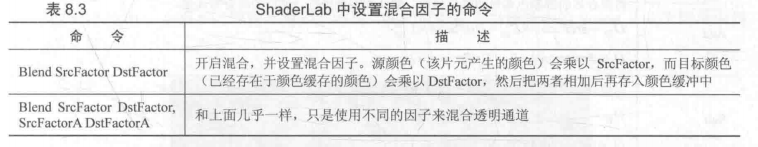

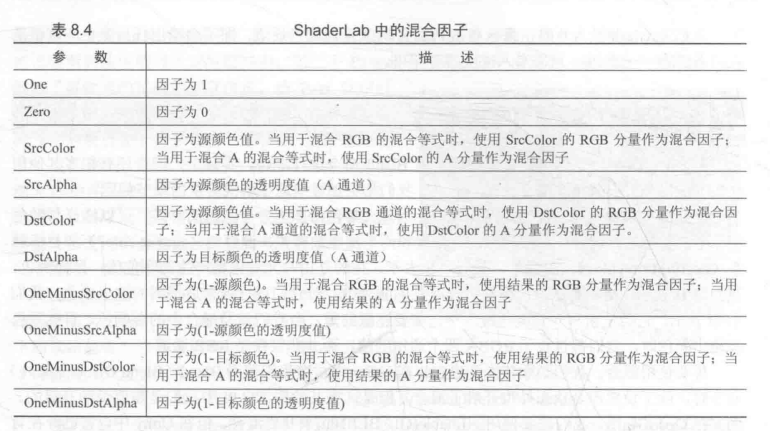

混合模式控制的就是源因子SrcFactor和目标因子DstFactor，在脚本里会看到的就是 ：

Blend SrcFactor DstFactor

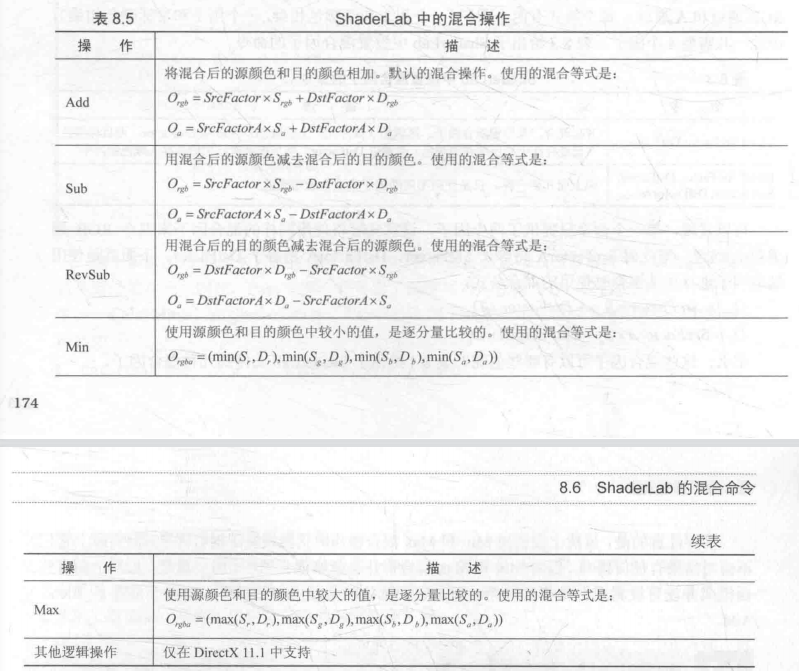

1.4. BlendOp 混合模式的操作符Operation

常见的：

指定 Blend 命令使用的混合操作。要使该命令生效，在同一个 Pass 代码块（如果该命令在 Pass 代码块中）或 SubShader 代码块（如果该命令在 SubShader 代码块中）中还必须有一个 BlendOp命令。

Shader "Examples/CommandExample"
{
    SubShader
    {
        // 。。。

        Pass
        {
             // 为此通道启用减法混合
             Blend SrcAlpha One
             BlendOp Sub

            // 。。。
        }
    }
}

1.5. Unity对于混合自带的枚举

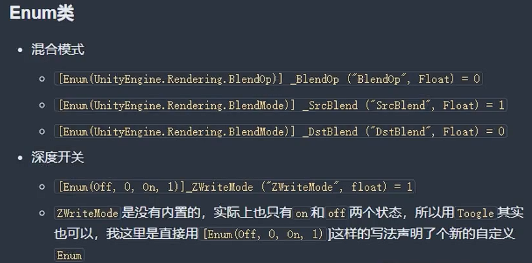

混合模式和深度开关：

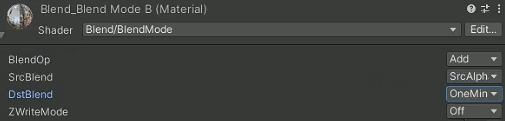

举例：

1.6. 小结

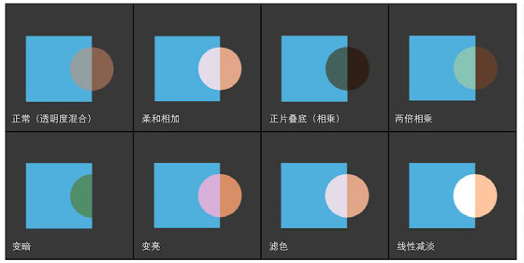

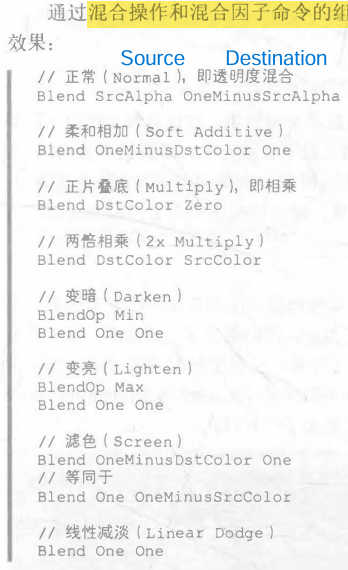

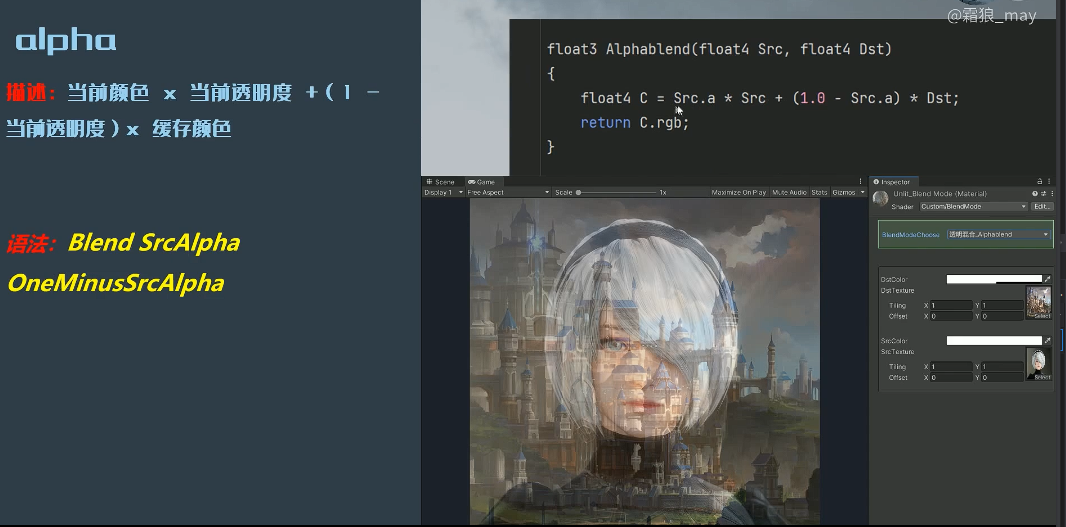

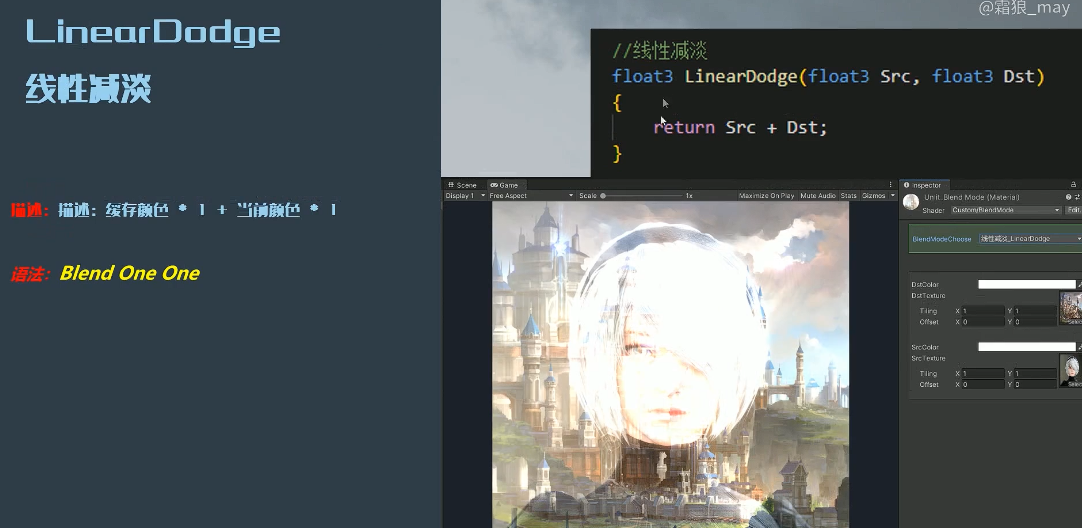

常用混合命令及效果：

1.7. 实现方式

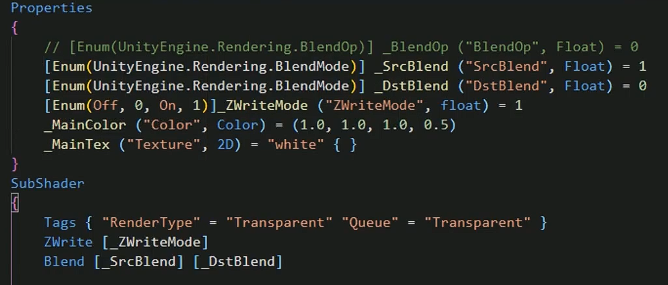

代码

1.

Shader "Custom/BlendMode"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Main Texture", 2D) = "white" {}

        [Enum(UnityEngine.Rendering.BlendOp)] _BlendOp("Blend Option",Float)=0
        [Enum(UnityEngine.Rendering.BlendMode)] _SrcBlend("Source Blend",Float)=0
        [Enum(UnityEngine.Rendering.BlendMode)] _DstBlend("Destination Blend",Float)=0

        [Enum(Off,0,On,1)] _ZWriteMode("ZWrite Mode",Float)=1
    }
    SubShader
    {
        Tags{"RenderType"="Transparent""Queue"="Transparent"}
        ZWrite[_ZWriteMode]

        Blend [_SrcBlend][_DstBlend]
        BlendOp [_BlendOp]

       Pass
       {
            CGPROGRAM

            #include "UnityCG.cginc"
            #pragma vertex vert
            #pragma fragment frag

            fixed4 _Color;
            sampler2D _MainTex;
            float4 _MainTex_ST;
            float _BlendOp;
            float _SrcBlend;
            float _DstBlend;
            float _ZWriteMode;

            struct a2v
            {
                float4 vertex:POSITION;
                float2 uv:TEXCOORD0;
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
                float2 uv:TEXCOORD0;
            };

            v2f vert(a2v v)
            {
                v2f o;
                o.pos=UnityObjectToClipPos(v.vertex);
                o.uv=TRANSFORM_TEX(v.uv,_MainTex);
                return o;
            }

            fixed4 frag(v2f i):SV_Target
            {

                return tex2D(_MainTex,i.uv)*_Color;
            }

            ENDCG
       }
    }
    FallBack "Diffuse"
}

2.

Shader "Custom/PSBlendMode"
{
    Properties
    {
        [IntRange] _ModeID("Mode ID",Range(0,26))=0

        _SrcColor("Color",Color)=(1,1,1,1)
        _DstColor("Color",Color)=(1,1,1,1)

        _SrcTex ("Source Texture", 2D) = "white" {}
        _DstTex ("Destination Texture", 2D) = "white" {}

        [HideInInspector] _IDChoose("",float)=0
    }
    SubShader
    {
        Tags{"RenderType"="Opaque""Queue"="Geometry"}
        ZWrite On
        Blend Off

       Pass
       {
            CGPROGRAM

            #include "UnityCG.cginc"
            #include "PhotoshopBlendMode.cginc"
            #pragma vertex vert
            #pragma fragment frag

            fixed4 _SrcColor;
            fixed4 _DstColor;
            sampler2D _SrcTex;
            sampler2D _DstTex;
            float4 _SrcTex_ST;
            float4 _DstTex_ST;

            float _IDChoose;
            float _ModeID;

            struct a2v
            {
                float4 vertex:POSITION;
                float2 uv:TEXCOORD0;
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
                float2 uv:TEXCOORD0;
            };

            v2f vert(a2v v)
            {
                v2f o;
                o.pos=UnityObjectToClipPos(v.vertex);
                o.uv=TRANSFORM_TEX(v.uv,_DstTex);
                return o;
            }

            fixed4 frag(v2f i):SV_Target
            {
                fixed4 Src=tex2D(_SrcTex,i.uv)*_SrcColor;
                fixed4 Dst=tex2D(_DstTex,i.uv)*_DstColor;
                return fixed4(OutPutMode(Src,Dst,_ModeID),1);
            }

            ENDCG
       }
    }
}

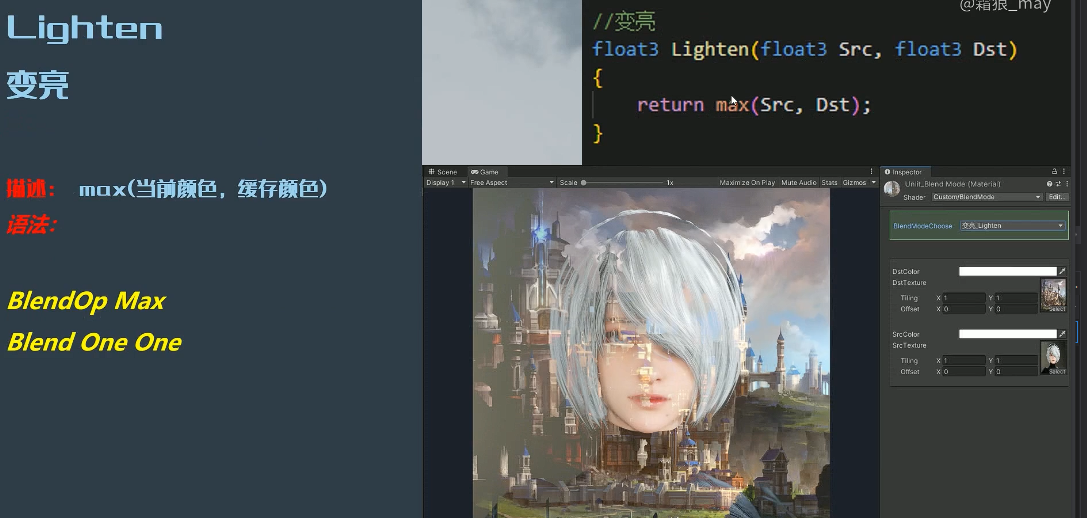

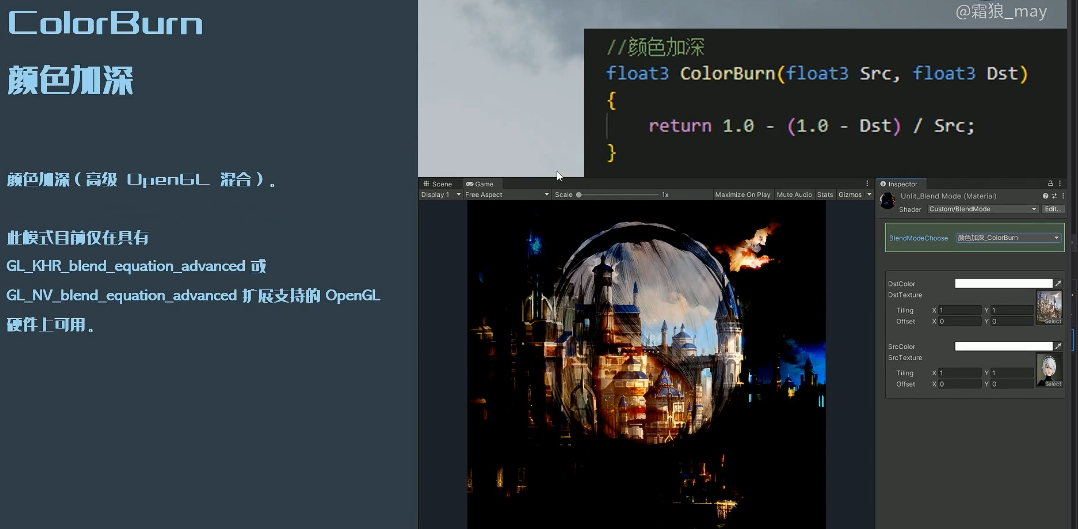

正常混合

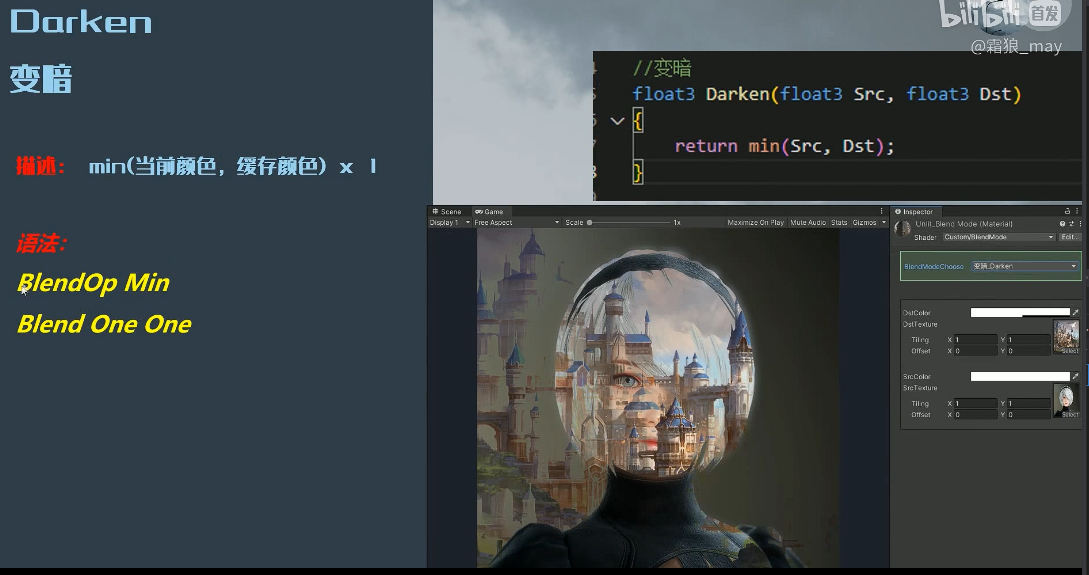

变暗

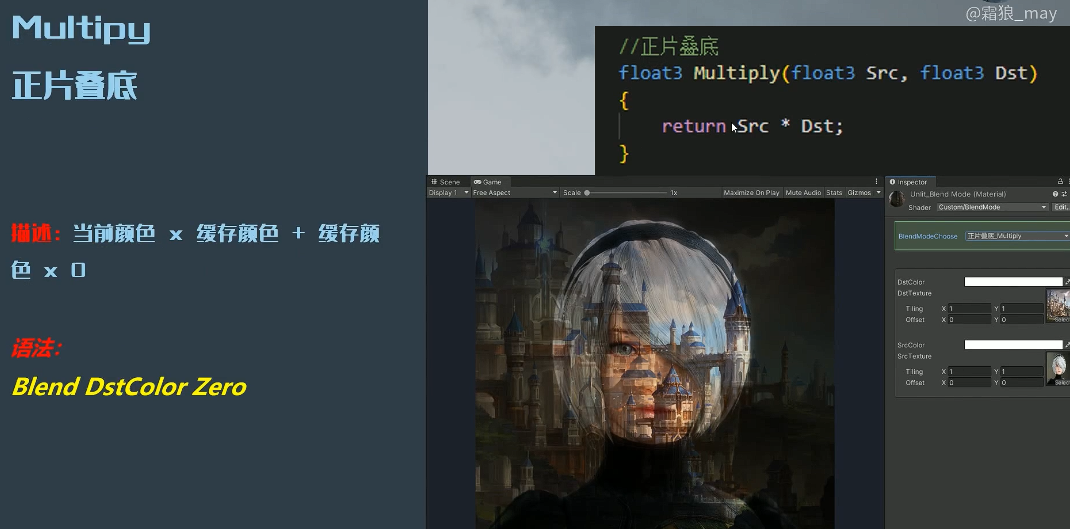

正片叠底

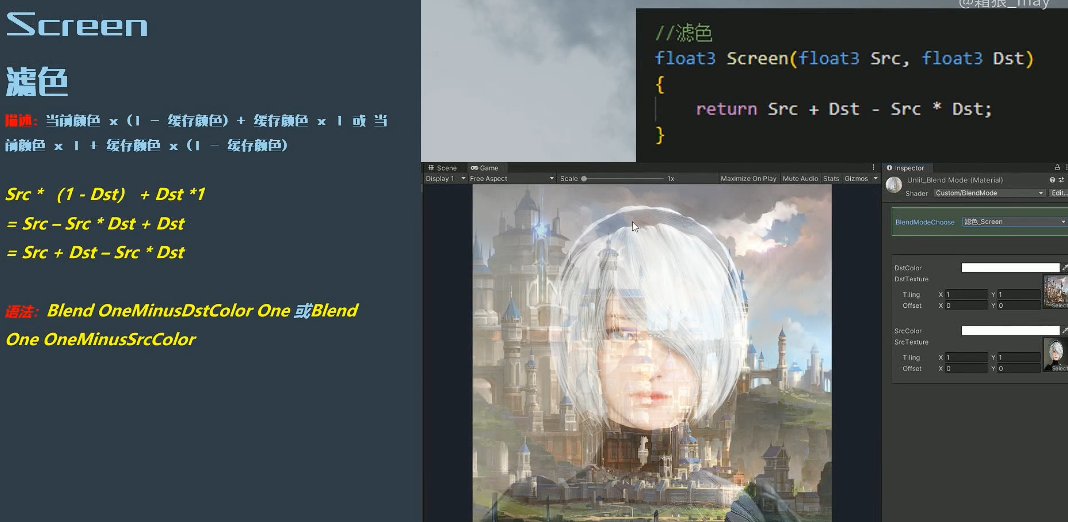

滤色

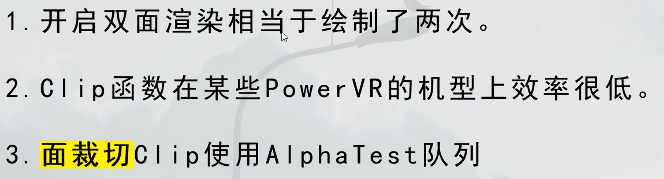

2. 剔除

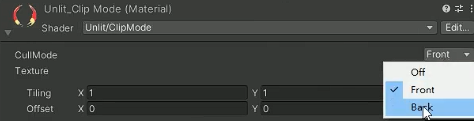

1. 法线剔除：也被称为背面消隐，根据法线朝向判断哪个面被剔除掉。可以用来控制是否双面渲染。

语法：Cull Off/ Front / Back

1. 面裁剪：clip函数会将参数小于0直接在片元着色器直接丢弃，常用于制作溶解，裁剪等效果。

语法：clip()；默认会切掉0的部分。

Shader "Custom/ClipMode"
{
    Properties
    {
        _CutOut("Cut Out",Range(0,1))=0.5
        _MainTex ("Main Texture", 2D) = "white" {}

        [Enum(UnityEngine.Rendering.CullMode)] _CullMode("Cull Mode",Float)=0

    }
    SubShader
    {
        Tags{"RenderType"="Transparent""Queue"="AlphaTest"}
        Cull [_CullMode]
        LOD 100


       Pass
       {
            CGPROGRAM

            #include "UnityCG.cginc"
            #pragma multi_compile_fog

            #pragma vertex vert
            #pragma fragment frag

            float _CutOut;
            sampler2D _MainTex;
            float4 _MainTex_ST;
            float _CullMode;

            struct a2v
            {
                float4 vertex:POSITION;
                float2 uv:TEXCOORD0;
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
                float2 uv:TEXCOORD0;
                UNITY_FOG_COORDS(1)
            };

            v2f vert(a2v v)
            {
                v2f o;
                o.pos=UnityObjectToClipPos(v.vertex);
                o.uv=TRANSFORM_TEX(v.uv,_MainTex);
                return o;
            }

            fixed4 frag(v2f i):SV_Target
            {
                fixed4 col=tex2D(_MainTex,i.uv);
                UNITY_APPLY_FOG(i.fogCoord,col);
                clip(col.a-_CutOut);

                return col;
            }

            ENDCG
       }
    }
    FallBack "Diffuse"
}

3. 作业

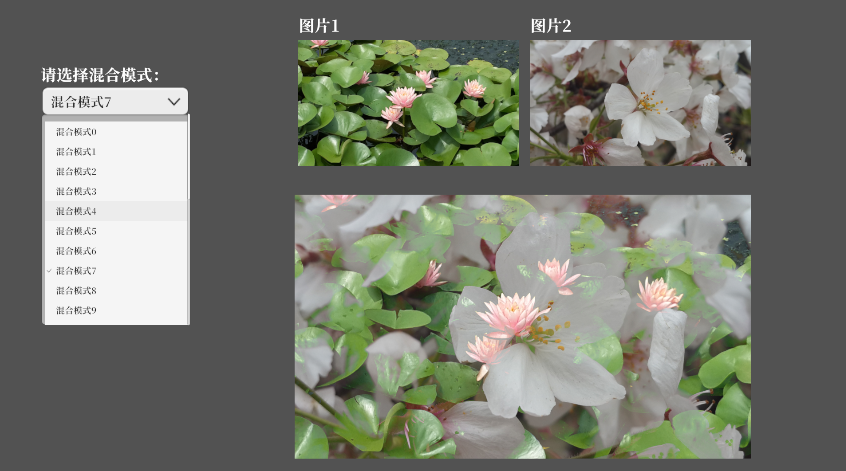

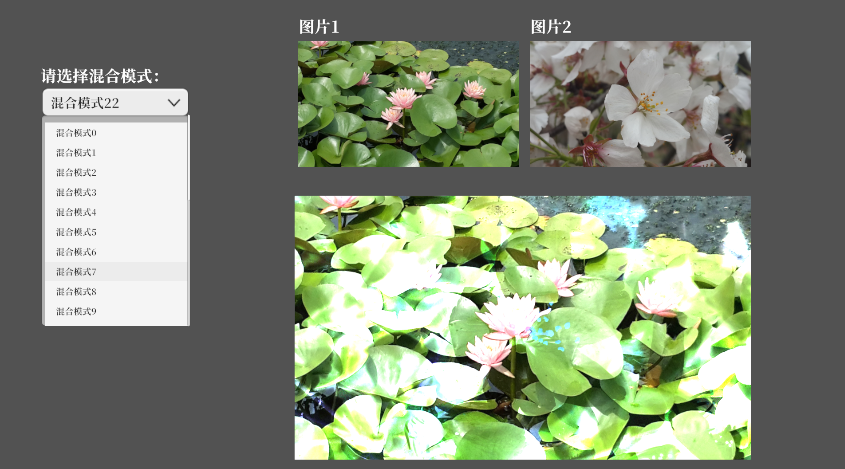

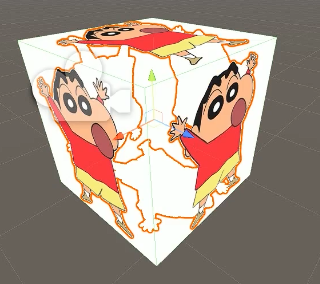

效果：
