那是当年4月的一个早上，一觉醒来，想起一件大事：明天蓝桥杯，心想完蛋了；下午一觉醒来，得到一个“好消息”：蓝桥杯硬件延期了，然后我欣喜若狂的接着睡....

既然时间充足了，我就自己写一点笔记，以便自己复习，备战蓝桥杯单片机的比赛，首先，你要买一块板子，然后得到店铺的零基础教程，然后找到那个“半小时省赛三等奖”程序，就是把所有模块都用一遍，并且精准地背出来，忘了的也能看原理图写出来。（我买的是大科电子的板子和视频，当然我同学也买了什么蚂蚁工厂的...我个人认为大科的代码非常简洁，讲得也非常好）而我接下来写的是基于大科的代码，我自己的理解和应试技巧。

考场熟悉环境：

1.得会添加51型号：上考场后：先开机...打开keil，新建工程，然后如果没有STC15F2K60S2,莫慌！打开烧录软件STC-ISP,右侧：keil仿真设置->添加型单片机型号->选择STC15F2K60S2->添加型号和头文件到keil中（如图1）

(图1)
2.要会改hex文件名：他最后会让你交一个hex，可能是以考试号为名，直接修改文件名称显得十分的low,而且得最后修改容易忘记。这个时候你需要在keil里点左上角那个扳手(Options for Target 'Target 1')，Output -> 勾选Create Hex File ->修改Name of Excutable （如图2）

(图2)

平时准备：
平时练的时候，重点不在于如何熟练地去记住这些东西，而在于两点：

万一忘了怎么看原理图写出来；

注意每个平时易错的点并且会怎么去找错（以下易错点都写在注解里）

读题思路：
考题实际应用情况———转化为———>单片机显示的现象（没想清楚前不要动笔！！）

不要觉得是个人都有这种阅读理解能力（例：“第3届自动售水机：“S7按下后，售水机持续出水"转化为实际现象———>定时器开）

开写思路：
马上开写：“半小时省赛三等奖”程序，每写一段程序(函数),在上面声明一下，ctrl+S，放主函数里跑一遍，点Translate（如果图标是灰的，那么说明你左侧的工程没有Add Files to Group'...'）；

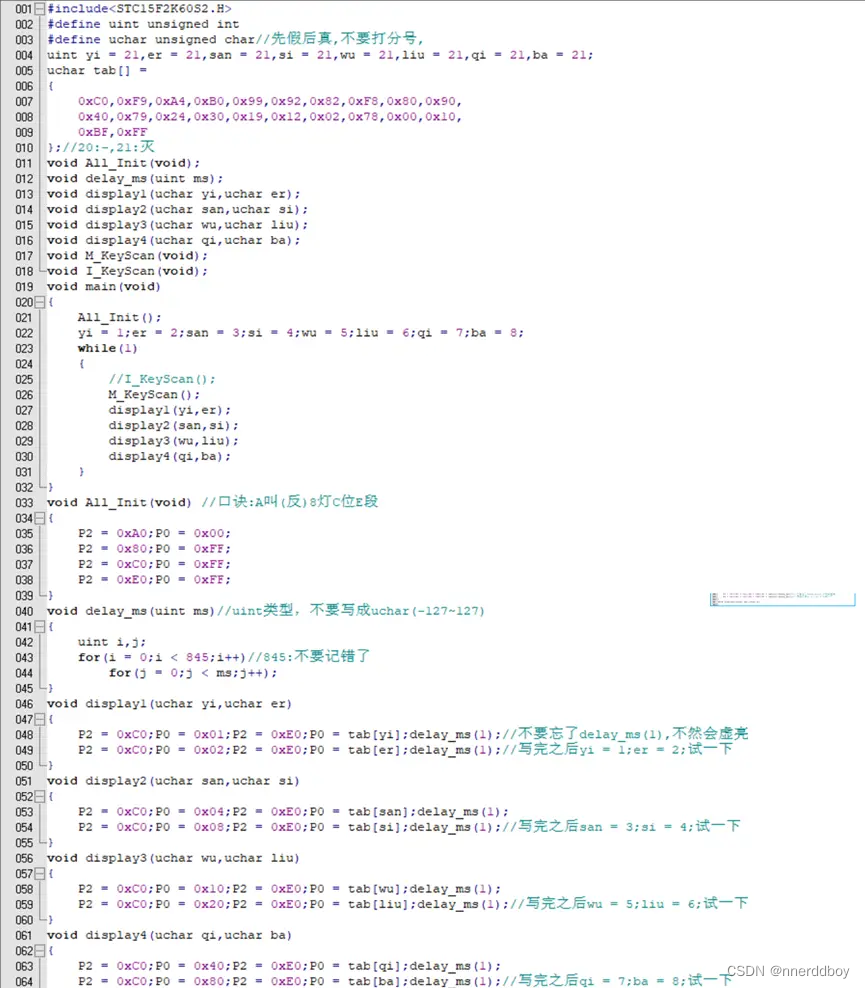

“半小时省赛三等奖”程序：

驱动代码

先把.c,.h文件复制到工程文件夹下，然后再keil左侧工程添加.c,.h文件

在.c文件写总线读写函数后在，记得在.h文件里声明

1.ONEWIRE

如果没给.h文件（第一次参赛，不知道给不给）

自己建一个：(前面两根下划线)

#ifndef __ONEWIRE_H

#define __ONEWIRE_H

....函数声明.....

#endif

在onewire.c中

如果延时函数是这个（它是89C52的延时）

void Delay_OneWire(unsigned int t) //STC89C52RC

{while(t--);}

把下面所有的延时扩大10倍

把#include "reg52.h"改成#include<STC15F2K60S2.H>

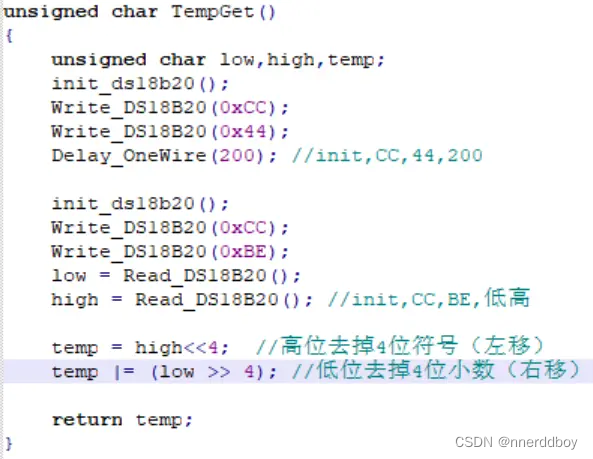

然后写下面这个TempGet函数

如果延时是这个：

void Delay_OneWire(unsigned int t)

{

unsigned char i;

while(t--)

{

for(i=0; i<8; i++);

}

则改成for(i = 0；i < 10;i++)然后TempGet()中Delay_OneWire(20)；

在onewire.h中记得声明onewire.c中所有的函数

在main.c中#include<onewire.h>然后在while(1)中写

☆☆☆yi = TempGet()/10;er = TempGet()%10;试一下

2.IIC

如果没给.h文件（第一次参赛，不知道给不给）

自己建一个：

#ifndef _IIC_H

#define _IIC_H

.....声明.....

#endif

两种延时：无论如何你需要40个_nop_()

如果是

#define DELAY_TIME 5

void IIC_Delay(unsigned char i)

{

do{_nop_();}

while(i--);

}

IIC_Delay(DELAY_TIME);

把_nop_()复制出8个

或者是

#define somenop {_nop_();_nop_();_nop_();_nop_();_nop_();}

把大括号里的整体复制8次

(1)测AD:

在while(1)里写0x01:光敏电阻；0x03:滑动变阻器

yi = IIC_read(0x01)/100;er = IIC_read(0x01)%100/10;san = IIC_read(0x01)%10;//0x01是光!

yi = IIC_read(0x03)/100;er = IIC_read(0x03)%100/10;san = IIC_read(0x03)%10;//0x03是滑变Rb2

(2)测EEPROM:

EEPROM_num = EEPROM_read(0x66);

EEPROM_Write(0x66,66);//需要重新开几次

yi = EEPROM_num/100;er = EEPROM_num%100/10;san = EEPROM_num%10;

3.DS1302（记不记无所谓，考到用定时器伪造）

老规矩，把#include <reg52.h>改成#include<STC15F2K60S2.H>

在ds1302.c里有_nop_()的地方都复制8次，

在Write_Ds1302_Byte（）中把Write_Ds1302(dat);改成Write_Ds1302(((dat/10)<<4)|(dat%10));//十位放高四位(左移)|个位

在Read_Ds1302_Byte（）中 return（temp）；改成 return ((temp/16)*10+temp%16);

在main.c里写：

记得声明

void DS1302_Init(void);

void DS1302_Get(void);

uint Init_Time[6] = {20,37,18,8,5,22},shijian[6];

//秒，分，时，日，月，年(只能两位)

在while(1)里写上:

yi = shijian[3]/10;er = shijian[3]%10;san = shijian[2]/10;si = shijian[2]%10;wu = shijian[1]/10;liu = shijian[1]%10;qi = shijian[0]/10;ba = shijian[0]%10;

测试一下功能是否可用
