先说点题外话，都说这个比赛很水，但是我认为准备这个比赛是最好的单片机入门途径，对我后期开发430、STM32、ESP32等搭建相关外设很有帮助，比如那些简单而经典的：按键扫描、矩阵键盘、按键消抖之类的，写法都是和大科的思路差不多，所以就算没有得奖，也能有相当大的收获。

读题宗旨

同上篇：考题实际应用情况———转化为———>单片机显示的现象（没想清楚前不要动手！！）

读题顺序

上电后--->按键（不同模式）-->其它驱动

考点分类

1.数码管

（1）进位显示

可能有一部分人类和我刚开始的思路一样，什么yi++,if(yi == 9){er ++;yi = 0;}这样程序写得很冗长很愚蠢，一般采用以下这种写法：

取一个数M, 在定时器中一定间隔M++，（例：4位）yi = M/1000; er = M%1000/100; san = M%100/10; si = M%10;

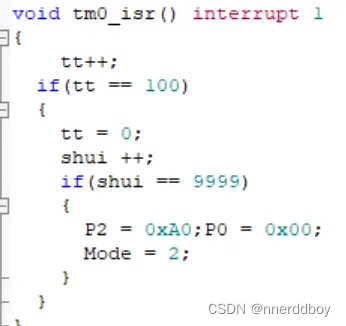

（例：第三届“自动售水机”：假定水价为0.5元/升，出水速度为100ml/s（数码管精度到了0.01L））所以定时器间隔可以为0.1s,基准选为1ms,则

（2）按键每位输入

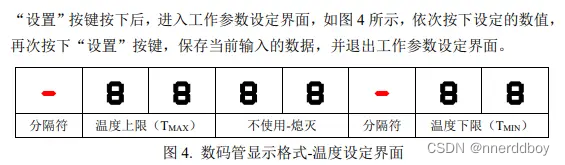

（例：“第五届：简易温度采集与控制装置”）

在while(1)中写：

if((flag == 1)&&(yi == 21))

{

        flag = 0;yi = matnum;

}

if((flag == 1)&&(er == 21))

{

        flag = 0;er = matnum;

}

if((flag == 1)&&(san == 21))

{

        flag = 0;san = matnum;

}

........

在矩阵键盘的函数中写：

case ....:flag = 1;matnum = ....;break;

case ....:flag = 1;matnum = ....;break;

.......

2.开些小玩意

（1）继电器接通（断开），L10亮（灭）

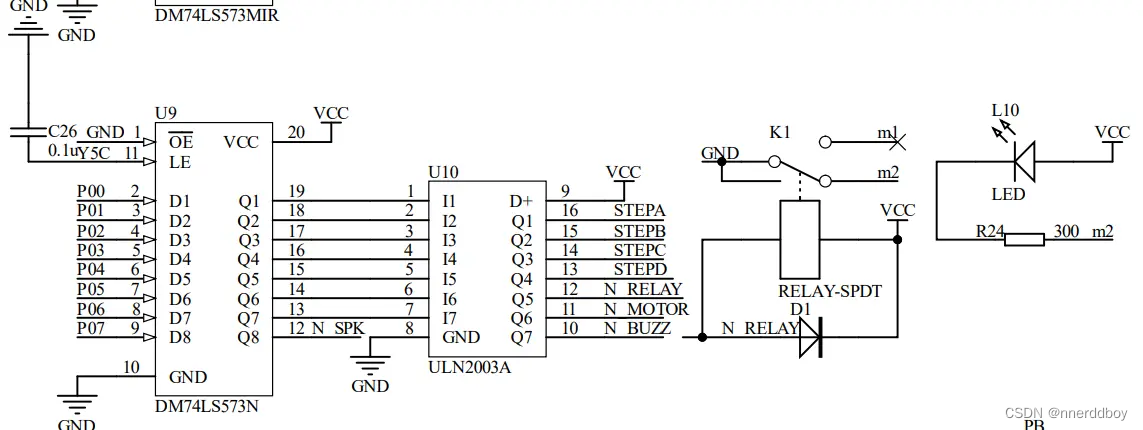

从原理图上看得出来它俩一伙的，继电器接通了，L10就亮了；继电器灭了，L10就灭了

因为有个达林顿管(非门),1通，0关，和那个初始化对应起来

接通，亮：P2 = 0xA0;P0 = 0x10;

断开，灭：P2 = 0xA0;P0 = 0x00;

例：“第三届：“自动售水机”:

设定按键 S7 为出水控制按键，当 S7 按下后，售水机持续出水（继电器接通，指示灯 L10 点亮）。设定按键 S6 为停水控制按键，当 S6 按下后，停止出水（继电器断开，指示灯 L10 熄灭）。"

（2）开蜂鸣器

开：P2 = 0xA0;P0 = 0x40; //叫4（注记：“叫死”）

关：P2 = 0xA0;P0 = 0x00;

例：“第四届：模拟智能灌溉系统”

“按下 S6 关闭蜂鸣器提醒功能，再次按下 S6 打开蜂鸣器提醒功能,如此循环”

if（P31 == 0）

{

        delay_ms(5);

        if(P31 == 0)

        {

                    Beep_flag++;

                    if(Beep_flag == 1)

                    {P2 = 0xA0;P0 = 0x00;}

                    if(Beep_flag == 2)

                    {P2 = 0xA0;P0 = 0x00;Beep_flag = 0;}

        }

}

3.按键

（1）按一个按键，切换一个模式（每届必考）

定义一个全局变量Mode，在按键扫描函数中

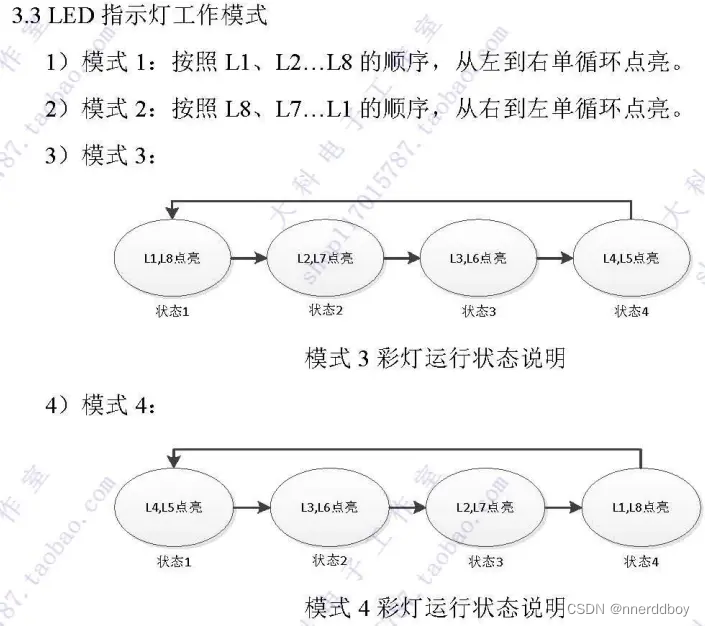

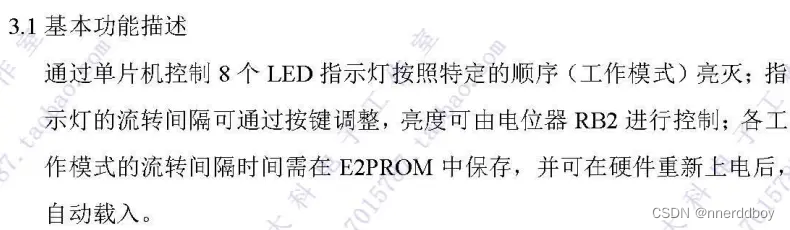

例：“第九届：彩灯控制系统”：

定义一个全局变量 uint Mode = 0;

if(P31 == 0)

{

    delay_ms(5);

    if(P31 == 0)

    {

            Mode++;

            if(Mode == 4)Mode = 1;

    }

    while(!P31);

}

（2）按一下开启，再按一下停止

 if(P30 == 0)

    {

           if(RUN == 0)RUN = 1;

           else if(RUN == 1)RUN = 0;

    }

4.定时器

（1）配定时器（每届必考）

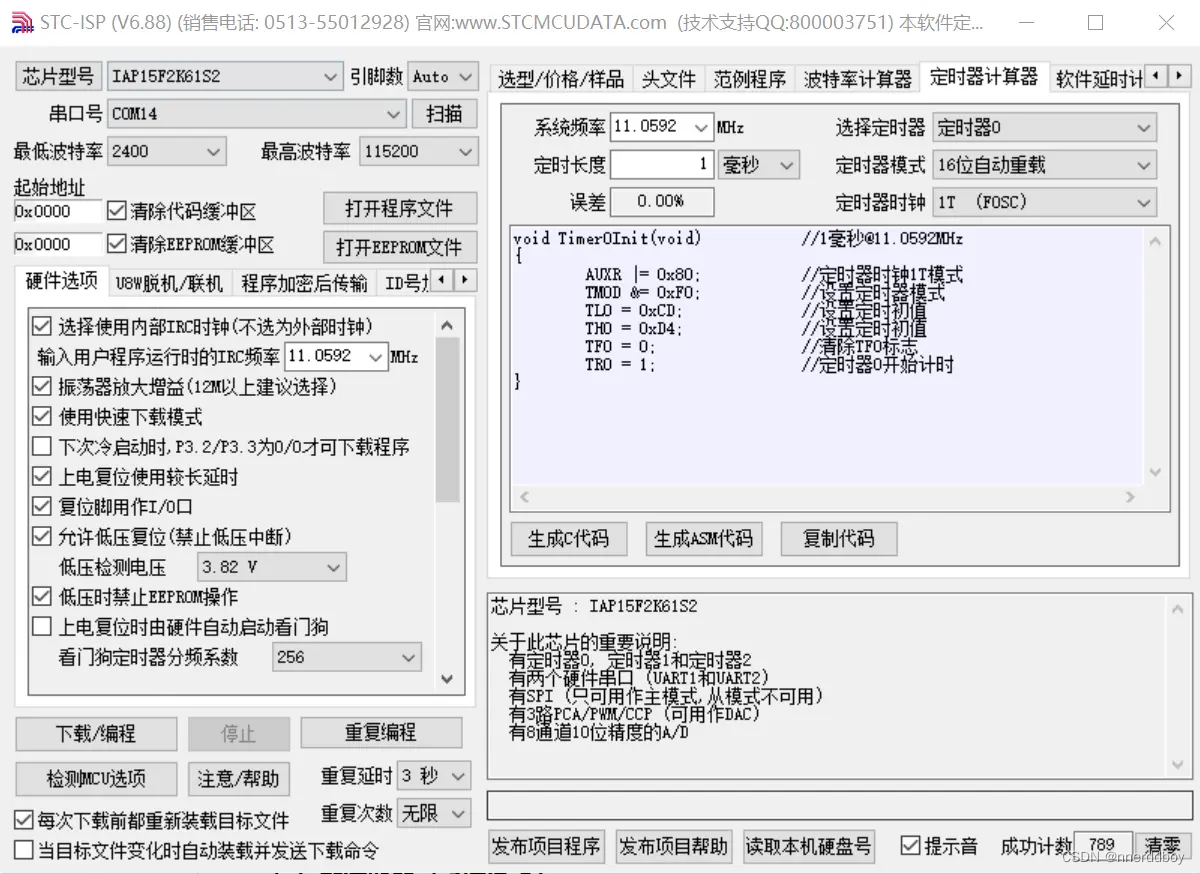

打开烧录软件，右侧选择定时器计算器，一般的时间基准选择1ms或100us,其它开哪个定时器都行，我喜欢就定时器0，点击生成初始化程序

复制Timer0Init函数粘贴定义在main.c中，别忘了在最上面申明

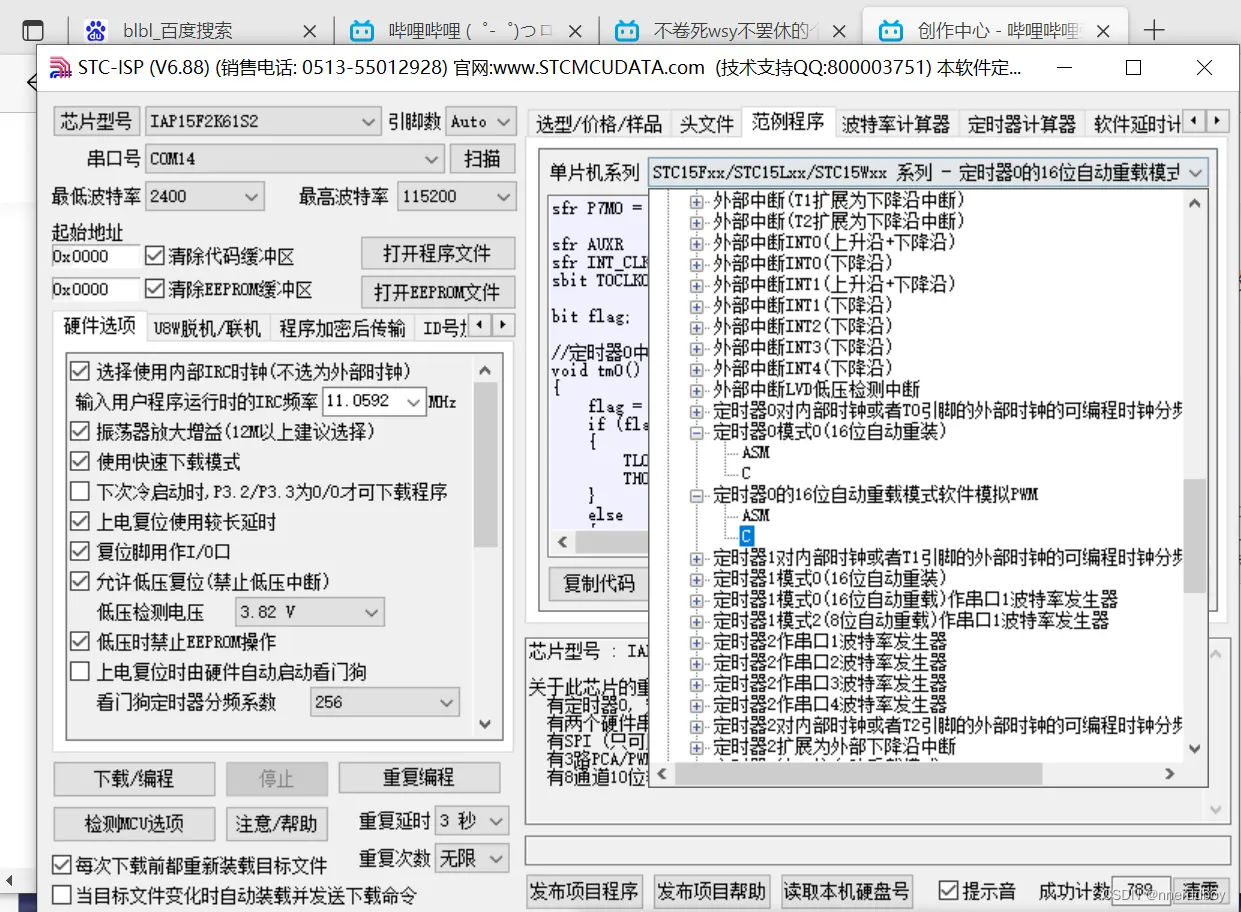

再在右侧范例程序中随便选一个相应定时器中断的例子，查一下中断号

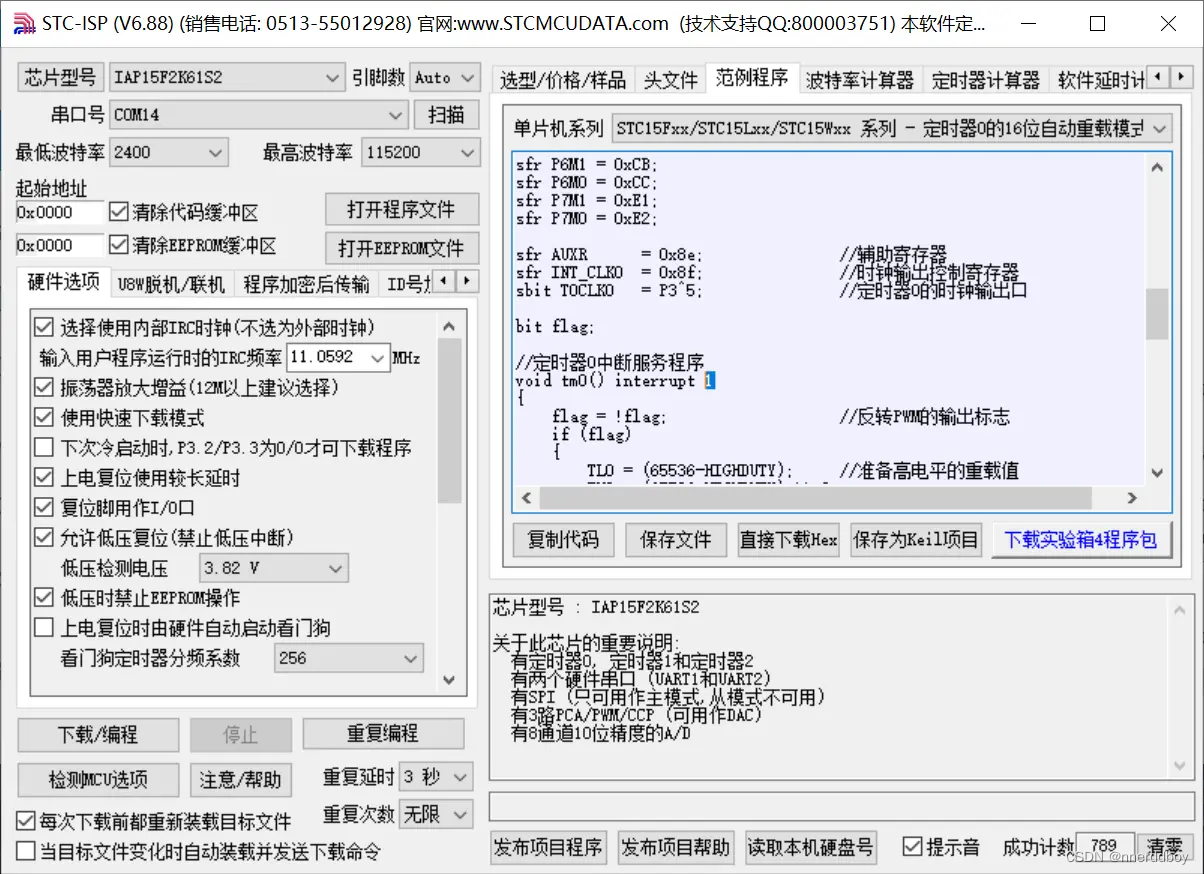

例：如图查得定时器0的中断号为1

void tm0() interrupt 1

{

。。。。。（相关操作）

}

（2）开关定时器

根据上面初始化定时器中断后，你要加一个定时器开始或停止，如下，不要根据

开：ET0 = 1;EA = 1;

关：ET0 = 0;EA = 0;

（第三届“自动售水机”：“S7按下后定时器持续出水”）

if (P30 == 0)

{

delay_ms(5);

if(P30 == 0)

{

ET0 = 1;EA = 1;

}

(3)同一时间基准，不同时间间隔t0干某事

注：完成这件事定的时应该是2*t0(文字游戏了)

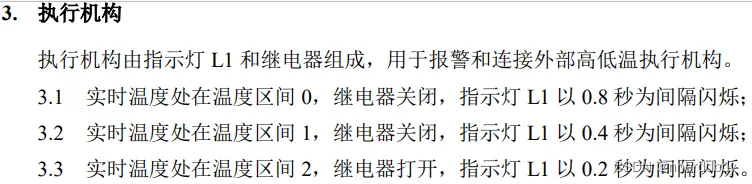

例"第五届：简易温度采集与控制装置"

取定时器时间基准为10ms,则在定时器中断里可以写：

void timer0() interrupt 1

{

        tt++;

         if((qujian == 0)&&(tt == 160))

         {

             tt = 0;

             if(fla == 0){fla = 1;P2 = 0X80;P0 = 0XFE;}

             else if(fla == 1){fla = 0;P2 = 0X80;P0 = 0XFF;}

         }

         else if((qujian == 1)&&(tt == 80))

         {

             tt=0;

             if(fla == 0){fla = 1;P2 = 0X80;P0 = 0XFE;}

             else if(fla == 1){fla = 0;P2 = 0X80;P0 = 0XFF;}

         }

         else if((qujian == 2)&&(tt == 40))

         {

             tt=0;

             if(fla == 0){fla = 1;P2 = 0X80;P0 = 0XFE;}

             else if(fla == 1){fla = 0;P2 = 0X80;P0 = 0XFF;}

         }

（4）PWM输出

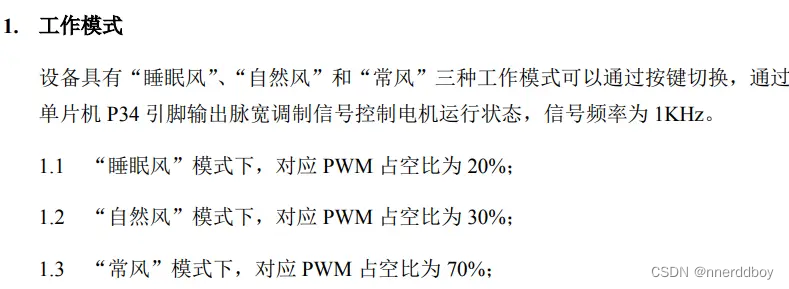

(第七届“模拟风扇控制系统”)出了一个PWM，大部分人吓死了，怕个屁哇，它又没有强制你用片内的PWM，你用定时器输出高低电平呗......

void  Time0()  interrupt 1

{

        PWM_tt++;

        if(PWM_tt == 11)PWM_tt = 1;

        if(PWM_tt < x) PAB = 1;//PAB引脚输出占空比为x/10的PWM

        else PAB = 0;

}
