运算放大器——4种基本运放电路(同相放大、反相放大、加法器、差分放大电路)

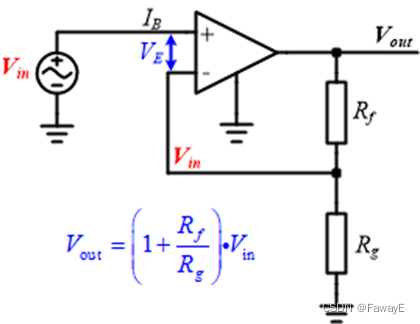

1. 同相放大电路

顾名思义输出和输出信号是相位相同。放大倍数由Rg和Rf共同决定。

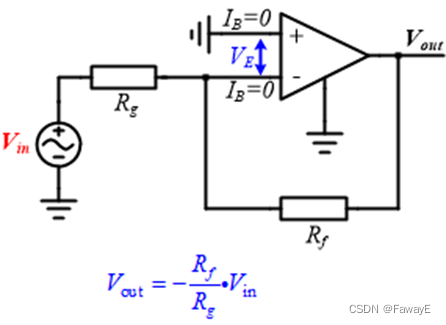

 2. 反向放大电路

顾名思义输出和输出信号是相位相反。放大倍数由Rg和Rf共同决定。

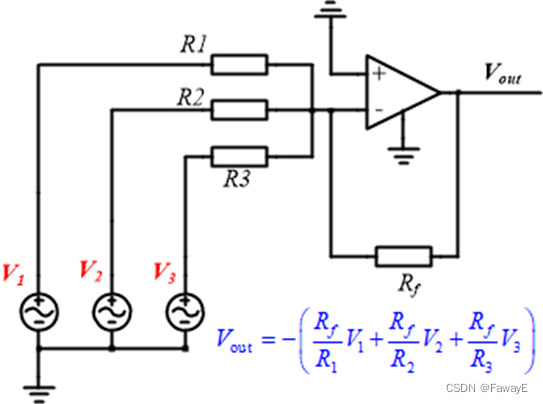

 3.加法器

顾名思义输出是输入信号的和。每个信号的放大倍数有反馈电阻Rf与每个输入信号串联的电阻R共同决定。

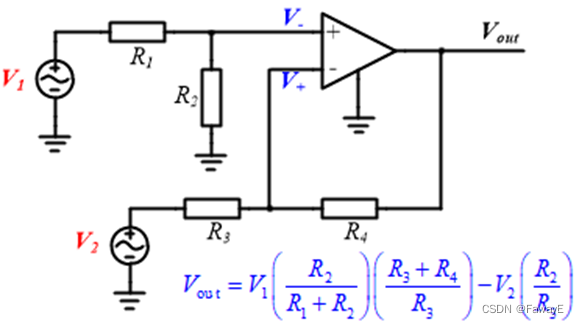

 4. 差分放大电路

差分放大电路：输出信号是输入信号之差。输出信号可先由分压器规则计算同相输入端的电压V+，然后使用同相运放增益公式计算出通相输出电压Vout1。然后在使用反向增益公式计算反向输出级的电压Vout2。最后将两个输出电压相加即可。
