【元器件学习笔记—电阻】（1）——电阻器基础知识

电阻器电路图形符号及型号命名方法

电阻器电路图形符号

        1、认识普通电阻器电路图形符号

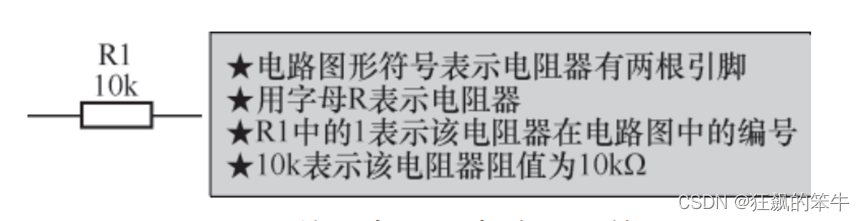

        下图是普通电阻器电路图形符号图解示意图。

        下表是普通电阻器其他电路符号解释。



        2、熟悉电路图中的电阻器电路图形符号

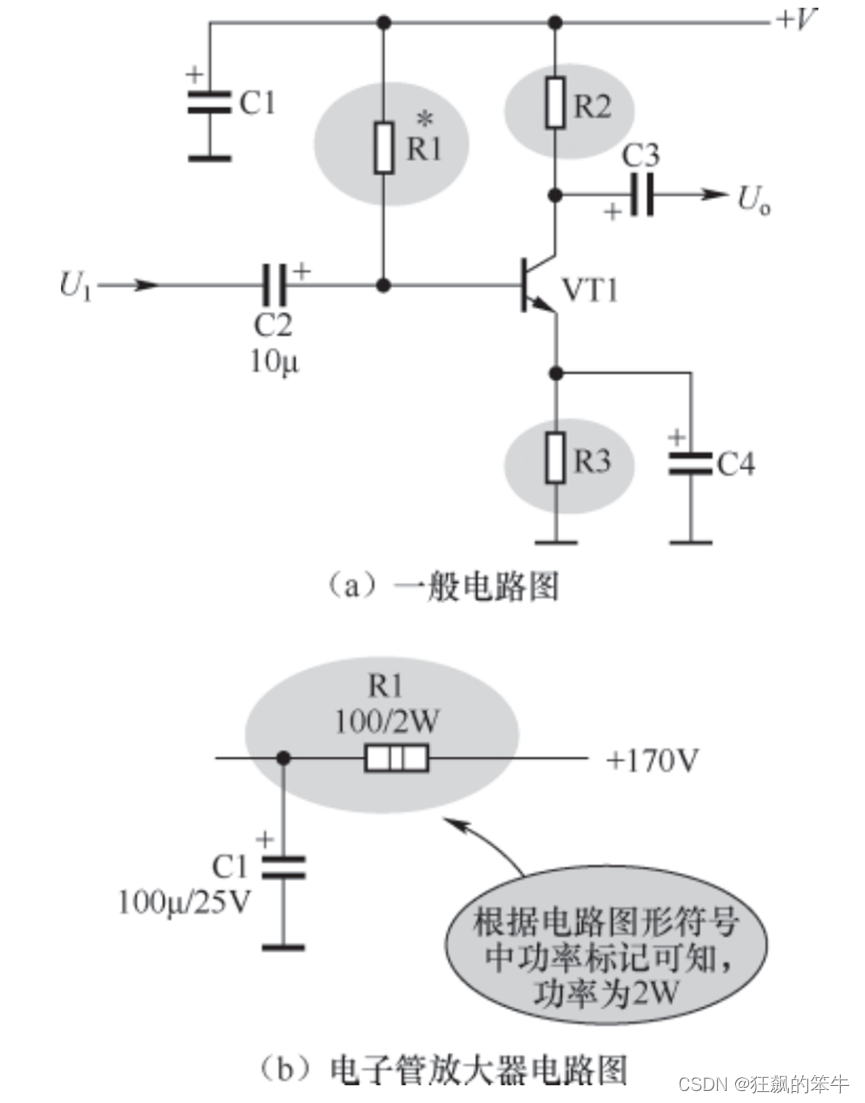

        图（a）所示电路图中的 R1、R2 和 R3 是 3 只电阻器，其中，R1 上还标有“*”，“*” 表示这只电阻的阻值允许在一定范围内调整大小。电路图中的电阻器符号通常不标出电阻器的 功率，但是在一些电子管放大器电路图中的电阻器，会采用标出功率的电阻器符号，如图（b）所示。

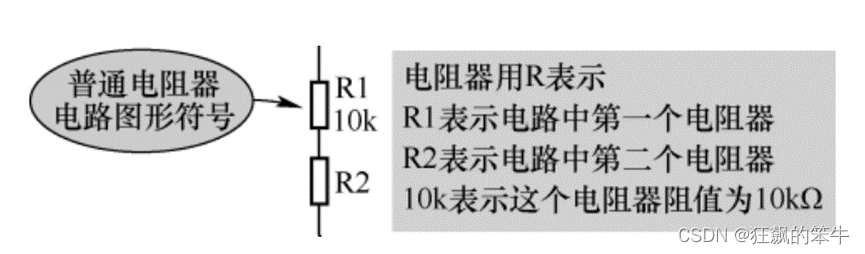

         下图的是电路图中电阻器电路图形符号标注含义说明。

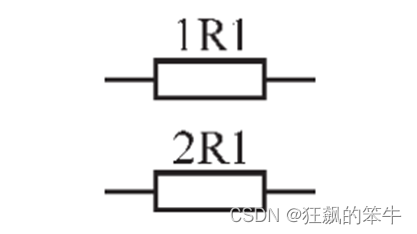

         下图是在 R 前加上编号示意图。1R1、 2R1 中 R 前面的 1、2 表示这两个电阻在不同的电路系统中。



        电阻器电路图形符号识图信息小结如下。

        （1）认识电路图形符号。符号中表现出电阻器有两根引脚，而且没有极性之分。

        （2）了解 R 含义。R 是英文 Resistor 的缩写，在电路图中表示电阻器。

        （3）掌握编号意义。电路中电阻器很多，用数字进行编号，以方便寻找。

        （4）识别标称阻值。电路图表示出该 电阻器的阻值大小，有益于识图和检修。 有时阻值标注采用省略的表示方式，如 10k 表示该电阻器阻值为 10kΩ，10 表示该电阻器阻值为 10Ω。

        （5）理出系统电路编组。整机电路复杂时，R 前加系统电路编号，以方便寻找相应电阻。例如，2R1、2R2 是一个系统电路中的，1R1、1R2 是另一个系统电路中的。

        （6）编号有规律。电路图中编号从上到下、从左向右编排，记住这一规律可以方便地在电路图中找到所需要的电阻器。

电阻器的型号命名方法

        1、电阻器型号组成示意图

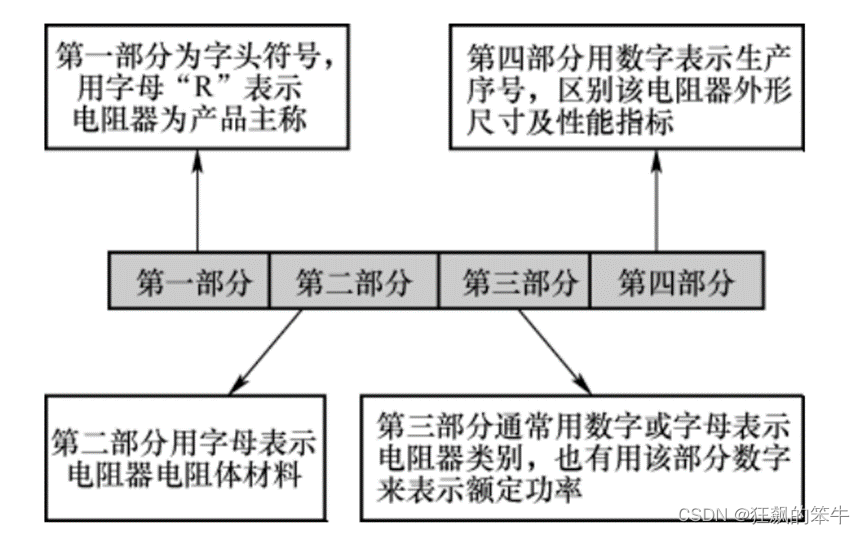

        下图所示是国产电阻器型号组成示意。



        2、国产电阻器型号命名方法

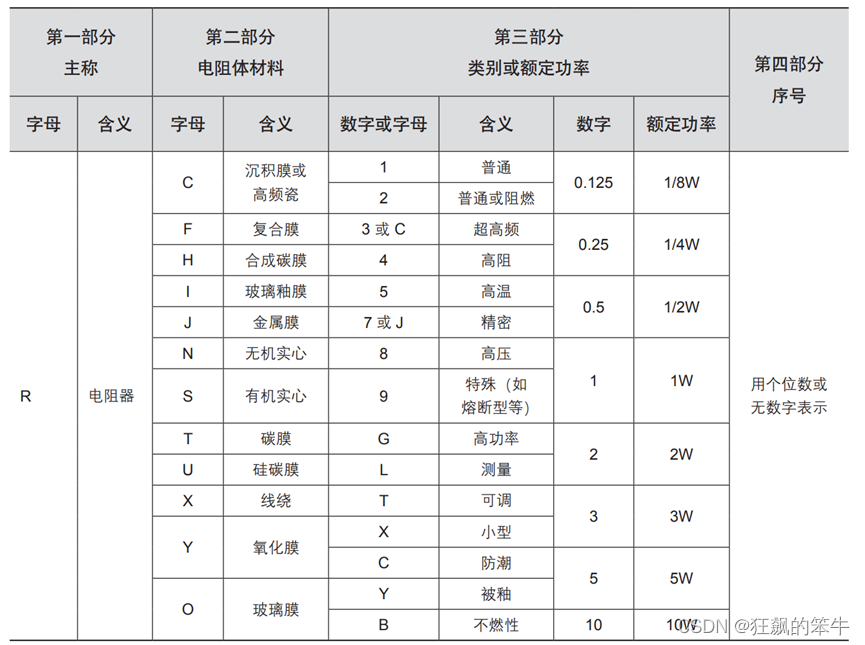

        下表是国产电阻器的型号命名方法。

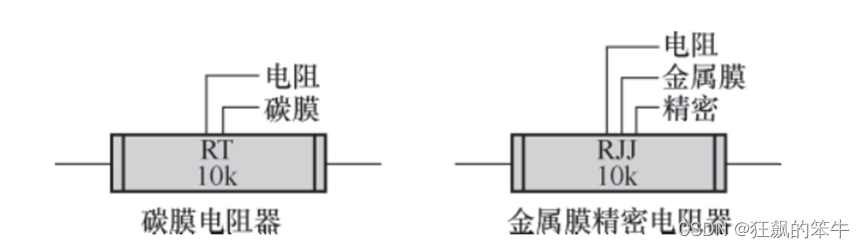

         例如下图则是实物型号示意图。
