【元器件学习笔记—电阻】（4）——电阻器基本工作原理和主要特性

电阻器基本工作原理和主要特性

电阻器基本工作原理

       1、电阻器电路模型

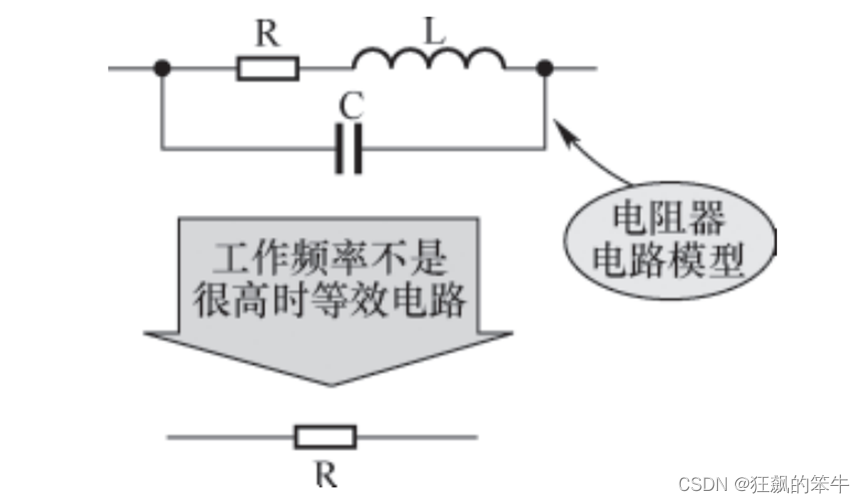

        下图所示是电阻器电路模型。从图中可以看出，电阻器与一个电感 L 串联，再与一个 电容 C 并联。当电阻器的工作频率不是很高时，由于电感 L 的电感量很小而相当于通路，这样感抗很小可以不加考虑。同时，由于电容 C 的 容量很小，它的容抗很大相当于开路，也可以不作考虑。所以，通常情况下电阻器只考虑它的电阻特性，等效成一只纯电阻。



        当电阻器工作在很高频率的电路中时，要求选用电感量小、电容量小的高阻电阻器。

        2、电阻器的两个基本应用电路

        电阻器在电子电路中的基本工作原理可以从两个方面去理解。

        （1）为电路中某点提供电压。

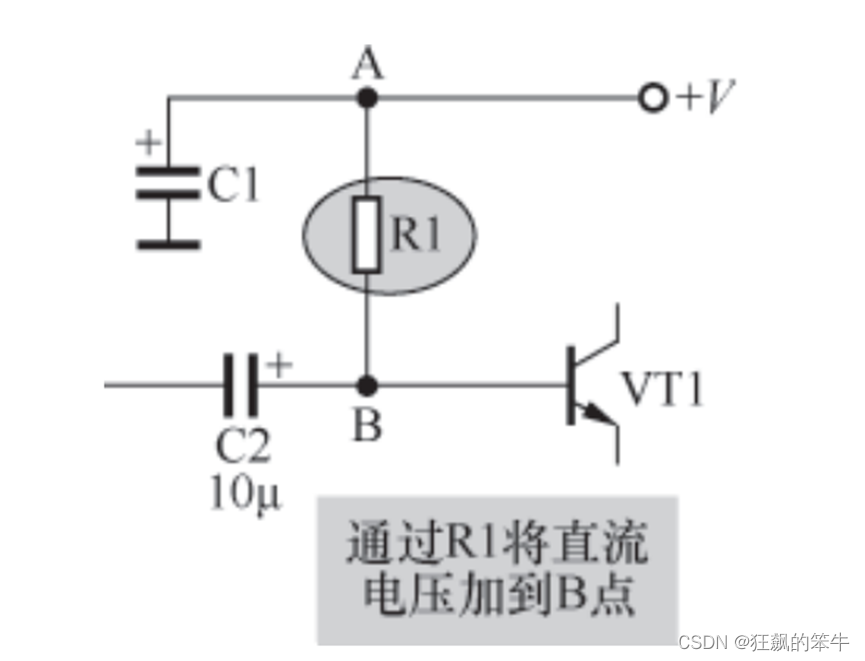

        下图所示，电阻 R1 为电路中 B 点提供直流电压。



        电阻 R1 在电路中的 A 点与 B 点之间构成了一个支路，电阻 R1 将 A 点的直流电压 +V 加到了电路中的 B 点，使 B 点也有直流电压。显然，电阻 R1 用来给电路中某点建立与直流电压 +V 之间的联系。

        如果电路中的某点需要直流电压时，就可以在该点与直流电压+V端接一只电阻。当然电阻也可以为电路中的某点提供交流信号电压。

        （2）为电路提供一个电流回路。

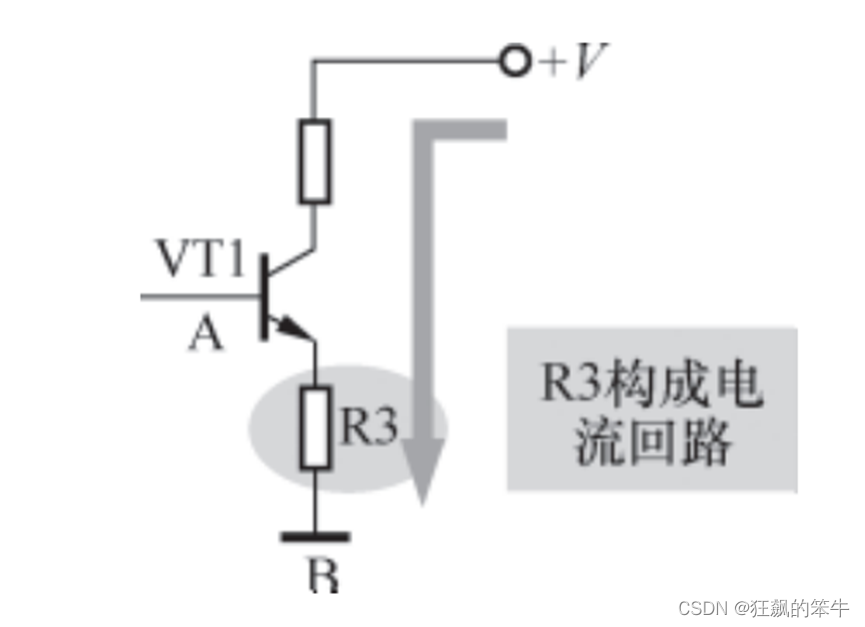

        如下图所示，电阻 R3 为电路提供一个电流回路。电阻 R3 连接在 VT1 发射极与地线之间，电路中的 A 点与 B 点通过 R3 接通，这样 VT1 发射极输出的电流可以通过 R3 流到地线，从而构成了一个电流回路。



        如果电路中需要一个电流回路时，就可以接入一只电阻。

        3、电阻电路分析的关键要素

        电阻电路分析的关键要素是：电阻器阻值大小对电路工作的影响。

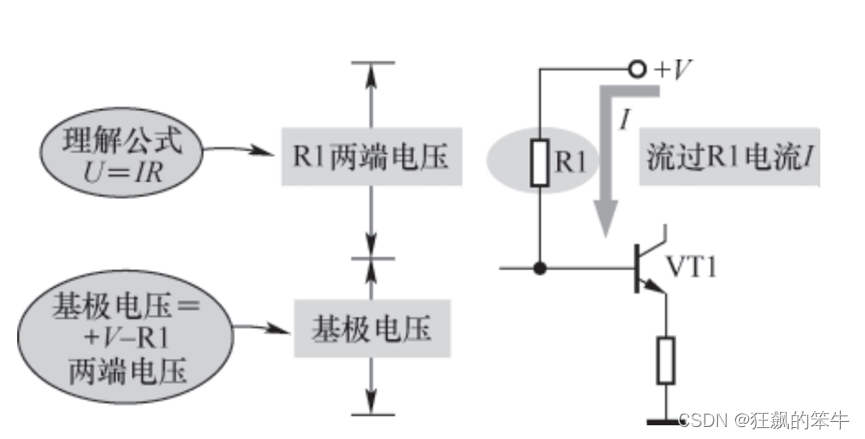

        下图所示电路可以说明电阻电路分析的一般过程和思路。从图中可以看出，直流电压 +V 等于 R1 两端电压加上基极电压。直流电压 +V 是不变的，当 R1 的阻值大小改变时 R1 两端的电压在改变，从而 VT1 基极电压大小在改变。



        电阻 R1 的阻值大小变化有两种情况，电路分析时假设它们的变化，然后分析电路相应 变化的结果。

        （1）R1 阻值增大分析。如果 R1 阻值增大，那么 R1 两端的电压会增大，导致 VT1 基极电压下降。

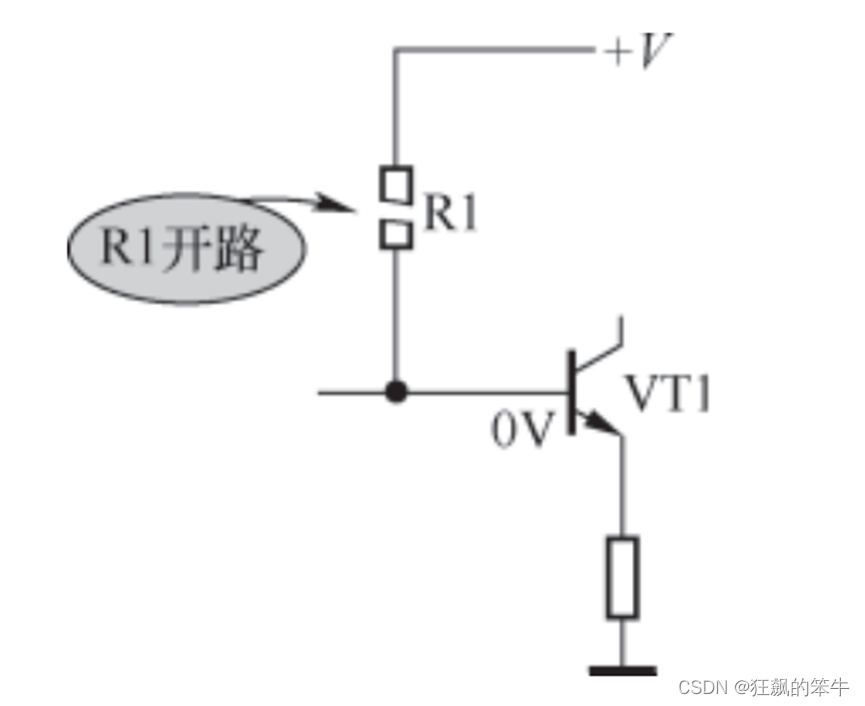

        采用极限理解方法，假设 R1 阻值增大到开路状态，如下图所示，这时 +V 端与 VT1 基极之间没有联系，直流电压 +V 就没有加到 VT1 基极，VT1 基极电压为 0V，所以当 R1 阻值增大时，VT1 基极电压是下降的。电路分析中会时常用这种极限理解的方法。

        （2）R1 阻值减小分析。如果 R1 阻值减小，那么 R1 两端的电压会减小，导致 VT1 基极电压增大。

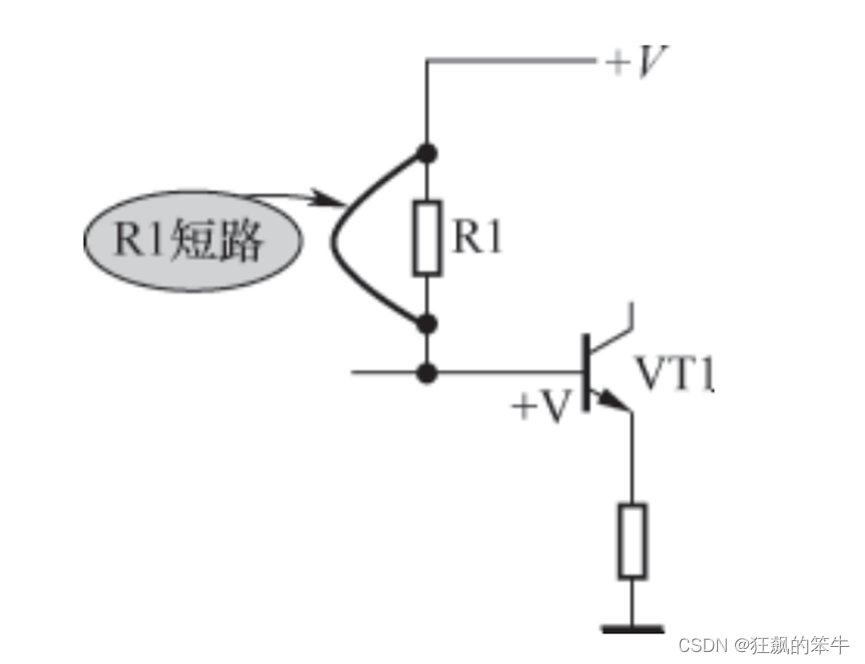

        同样采用极限理解方法，假设 R1 阻值不断减小，直到减小至零时，就是 VT1 基极与 +V 端接通，如下图所示，显然 这时 VT1 基极电压就等于直流电压 +V，VT1 基极电压为最高状态。所以，当 R1 阻值减小时 VT1 基极电压会增大。



普通电阻器主要特性

       1、电阻器基本特性

        电阻器基本特性是耗能，当电流流过电阻器时，电阻器消耗电能而发热。当然，电阻器 在正常工作时所发出的热是有限的。

        2、直流和交流电路中的电阻特性相同

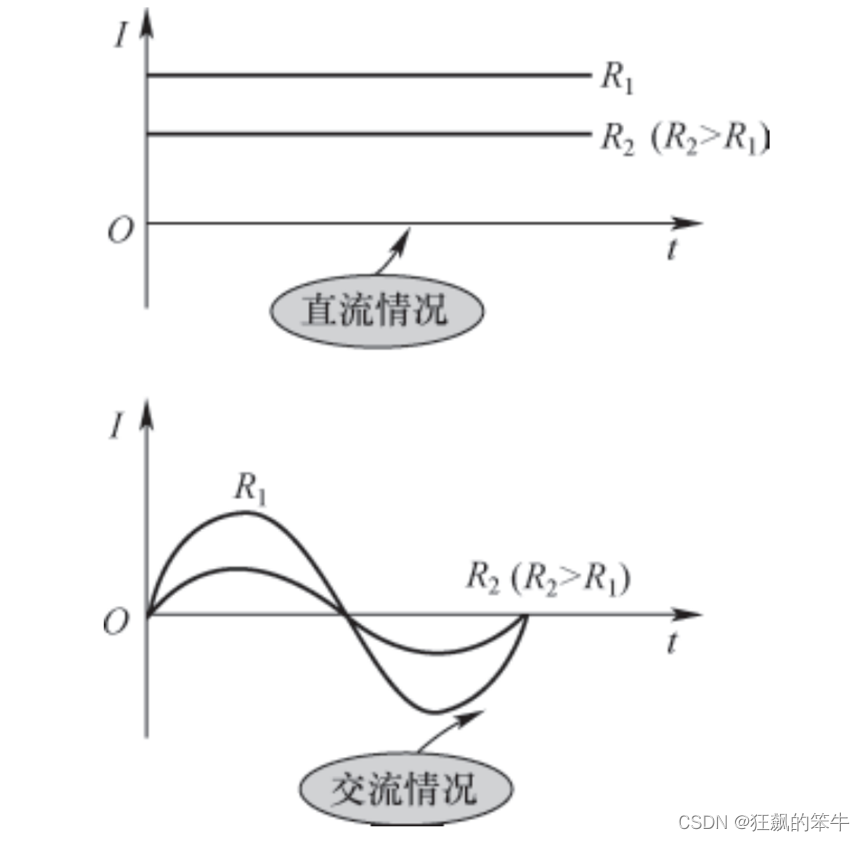

        在直流或交流电路中，电阻器对电流所起的阻碍作用一样，即电阻器对交流电流和直流电流的阻碍作用“一视同仁”。所以，电阻器对直流电和交流电的作用一样，这大大方便了电阻电路的分析。电路分析时，只需要分析电阻大小对电流、电压大小的影响，如下图所示。





        当电路中电阻 R1 的阻值不同时，流过 R1的直流或交流电流不同，当R1阻值增大时， 流过 R1 的直流电流或交流电流都要减小。

        3、不同频率下电阻特性相同

        在交流电路中，同一个电阻器对不同频率信号所呈现的阻值相同，不会因为交流电的频 率不同而出现电阻值的变化，这是电阻器的一个重要特性。

        4、不同类型信号电阻特性相同

        电阻器不仅在正弦波交流电的电路中阻值不变，对于脉冲信号、三角波信号处理和放大 电路中所呈现的电阻也一样。
