华为eNSP配置DHCP排除地址

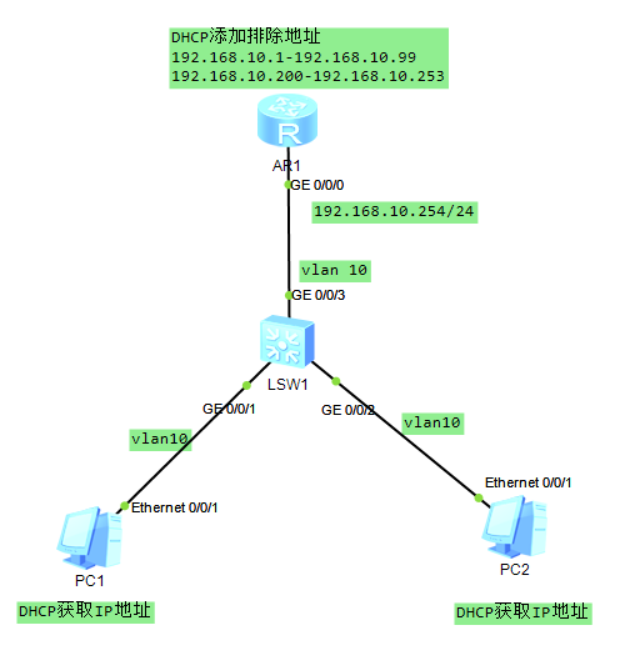

DHCP添加排除地址

二层交换机配置

LSW1:
<Huawei>systeam-view                                        #进入系统视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]sys LSW1                                            #修改名字为LSW1
[LSW1]vlan 10                                               #创建vlan10
[LSW1]int vlan 10                                           #将vlan10写入数据表
[LSW1]quit                                                  #退出vlan配置模式
[LSW1]int eth0/0/1                                          #进入接口eth0/0/1中
[LSW1-Ethernet0/0/1]port link-type access                   #设置为access接口，允许单个vlan通过
[LSW1-Ethernet0/0/1]port default vlan 10                    #将接口放到vlan10中
[LSW1-Ethernet0/0/1]quit                                    #退出接口配置模式
[LSW1]int eth0/0/2                                          #进入接口eth0/0/2中
[LSW1-Ethernet0/0/2]port link-type access                   #设置为access接口，允许单个vlan通过
[LSW1-Ethernet0/0/2]port default vlan 10                    #将接口放到vlan10中
[LSW1-Ethernet0/0/2]int eth0/0/3                            #进入接口eth0/0/3中
[LSW1-Ethernet0/0/3]port link-type access                   #设置为access接口，允许单个vlan通过
[LSW1-Ethernet0/0/3]port default vlan 10                    #将接口放到vlan10中

路由器配置

AR1:
<Huawei>systeam-view                                        #进入系统视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1                                              #修改名字为R1
[R1]int g0/0/0                                              #进入接口g0/0/0中
[R1-GigabitEthernet0/0/0]ip address 192.168.10.254 24       #配置IP地址，并当做dhcp配置的出口路由，相当于是网关
[R1-GigabitEthernet0/0/0]quit                               #退出接口配置模式
[R1]dhcp enable                                             #开启dhcp配置模式
[R1]ip pool vlan10                                          #创建vlan10的地址池
[R1-ip-pool-vlan10]network 192.168.10.0 mask 24             #宣告下发网络段
[R1-ip-pool-vlan10]gateway-list 192.168.10.254              #网关指向dhcp出口路由的IP地址
[R1-ip-pool-vlan10]dns-list 202.103.24.68 114.114.114.114   #dns可以写两个，202.103.24.68代表武汉电信地址
[R1-ip-pool-vlan10]lease day 2 hour 5 minute 30             #地址池租期为2天5小时30分钟
[R1-ip-pool-vlan10]excluded-ip-address 192.168.10.1 192.168.10.99#添加排除地址，不让客户端获取到这一个区间的IP地址
[R1-ip-pool-vlan10]excluded-ip-address 192.168.10.200 192.168.10.253#添加排除地址，不让客户端获取到这一个区间的IP地址，不能写254和255，报错
[R1-ip-pool-vlan10]quit                                     #退出地址池配置模式
[R1]int GigabitEthernet 0/0/0                               #进入接口g0/0/0中
[R1-GigabitEthernet0/0/0]dhcp select global                 #选择全局地址给dhcp客户端使用
[R1-GigabitEthernet0/0/0]quit                               #退出接口配置模式

测试

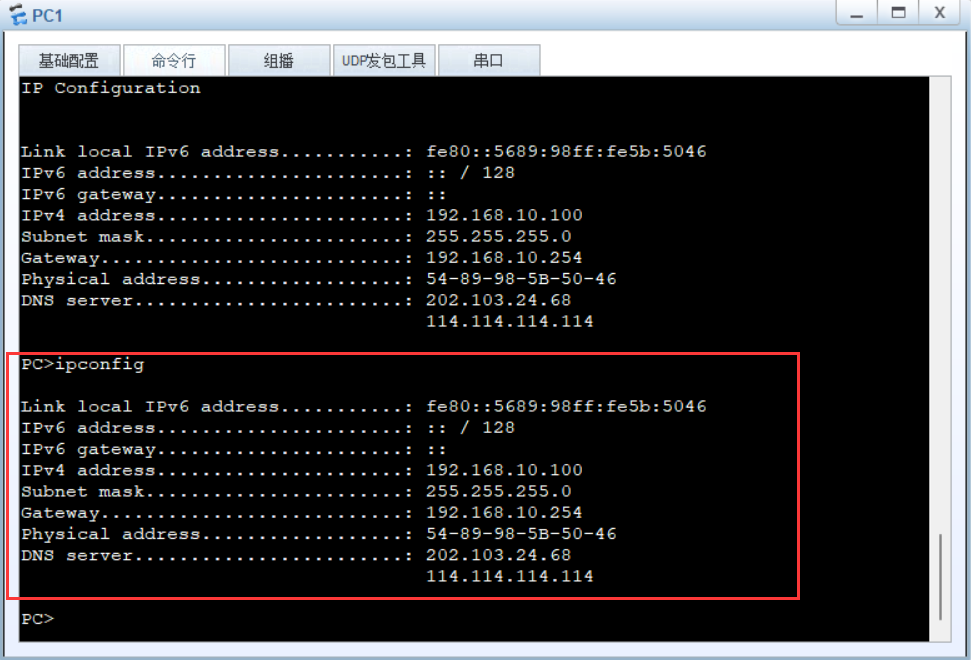

PC1获取IP地址

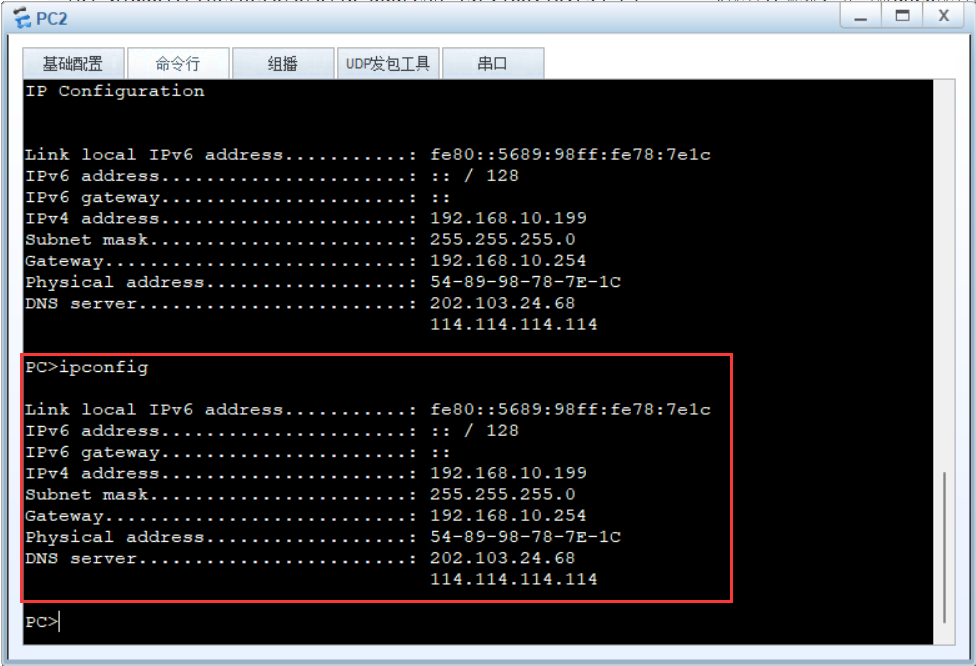

PC2获取IP地址
