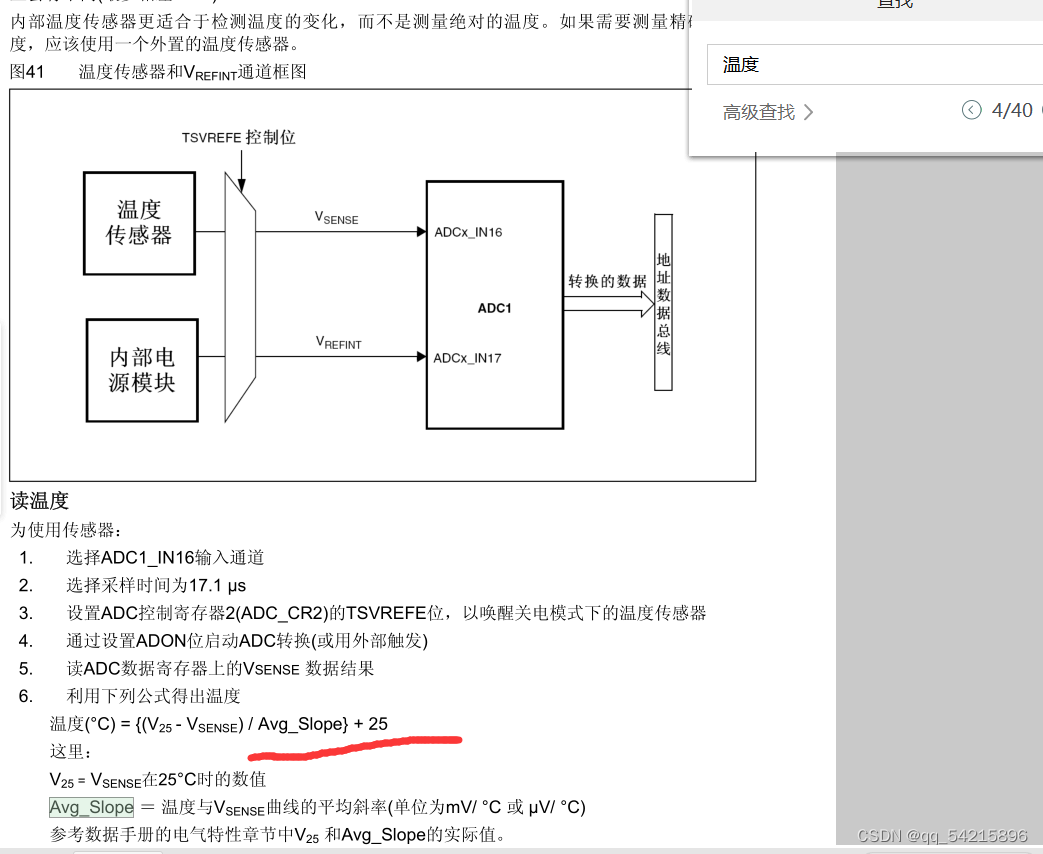

根据得到的ADC值转换成温度值；公式如下：

T（℃）={（V25-Vsense）/Avg_Slope}+25

其中：V25=Vsense在 25度时的数值（典型值为：1.43）。

Avg_Slope=温度与 Vsense曲线的平均斜率（单位为 mv/℃或 uv/℃）（典型值为

4.3Mv/℃）。

根据得到的ADC值可以算出电压Vsense，就可以得到温度值；
