单片机实验——用7seg-com-an构成一个秒表

题目如下：

单片机的P1口和P0口分别接两个独立且并排放置的共阳极7段码显示器（7seg-com-an），以构成一个秒表。循环显示从00开始，每秒增加1，到59，再增加1秒归00。

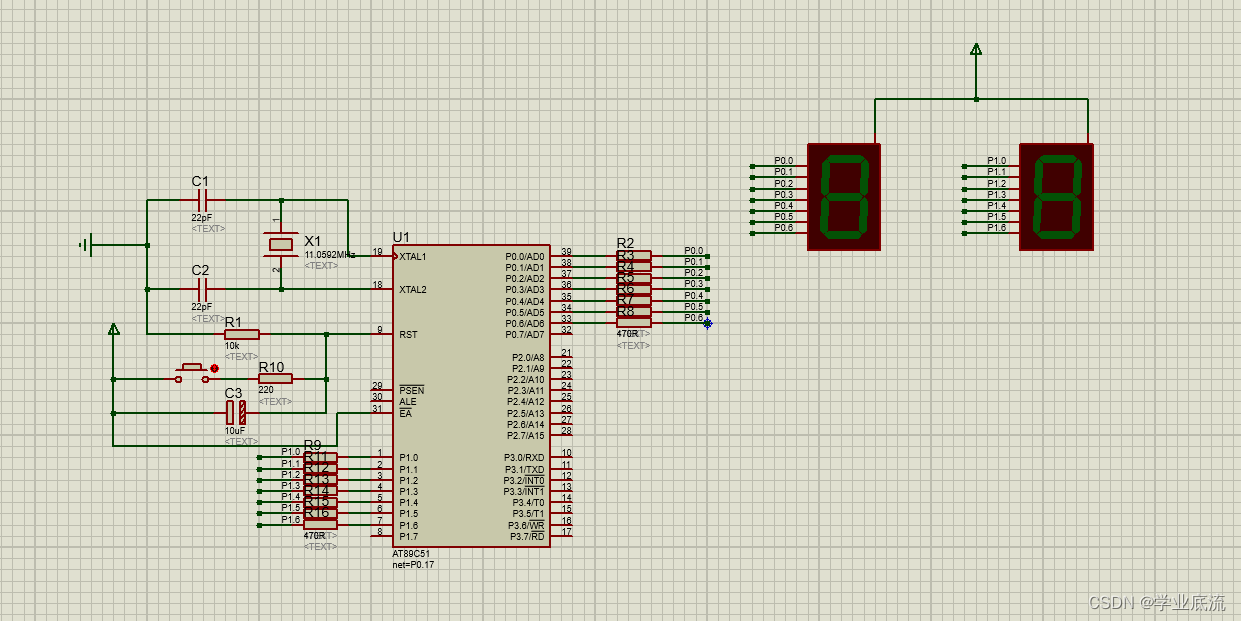

用静态显示，仿真图如下：

 keil c51编译，代码如下：

#include <reg51.h>

#include <intrins.h>

#define uchar unsigned char

#define uint unsigned int

uchar code dis_code[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};  //0-9七段码编码

void delay(uint j)   //1ms

{

uchar i;

for(;j>0;j--){

i=250;

while(--i);

i=249;

while(--i);

}

}

void main(){

uchar i,j;

while(1){

for(i=0;i<6;i++){

for(j=0;j<10;j++){

delay(1000);

P0=dis_code[i];

P1=dis_code[j];

}

}

}

}

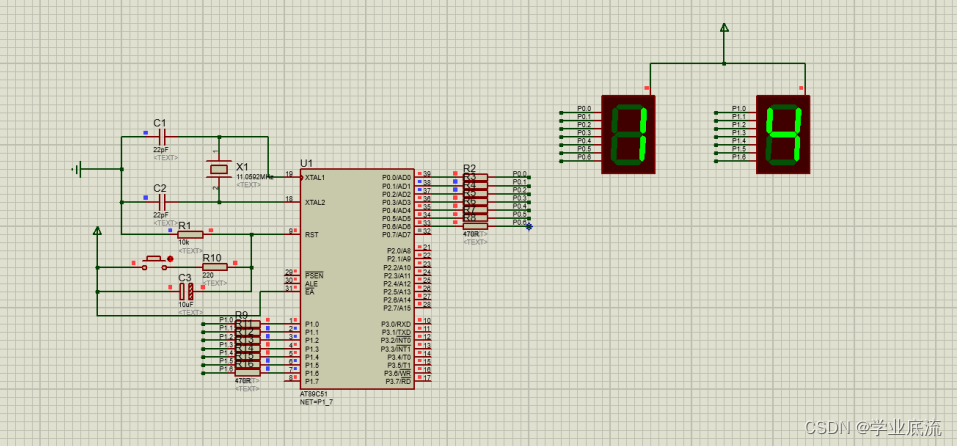

效果图：
