STEP7_NEToPLCsim_mcgs仿真

最近的工作遇到一个S7-300的PLC由于使用的是经典STEP7来编辑程序，由于是第一次使用这个软件，所以记录一下学习过程。

• 软件安装

1. 经典STEP7   版本

2.  NEToPLCsim

3. mcgs

4. Windows系统版本为WIN10专业版22H2

二、STEP程序编写

1.新建工程与硬件

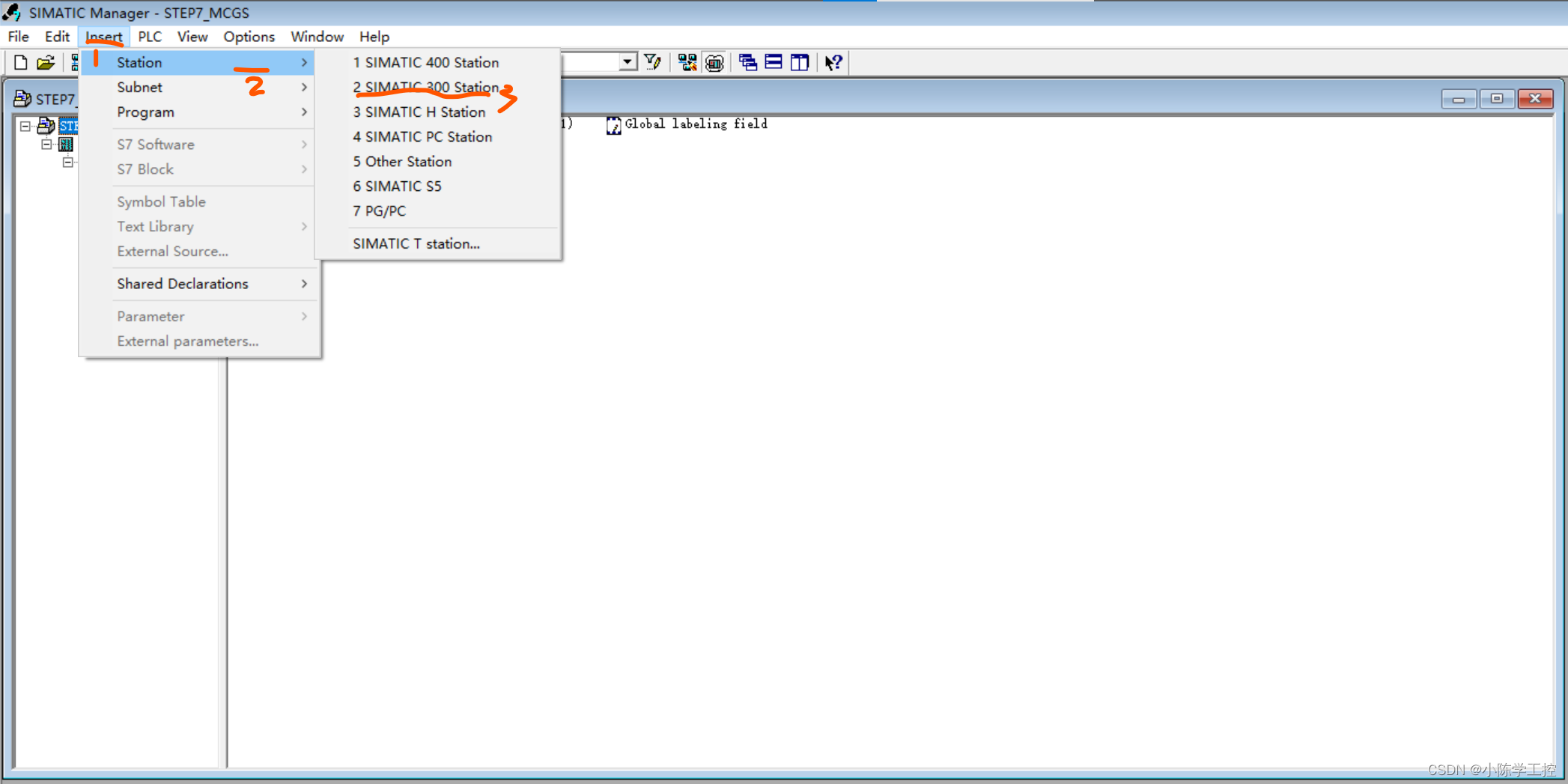

打开软件后，使用快捷键ctrl+n新建工程，在菜单栏插入选项中插入300PLC硬件

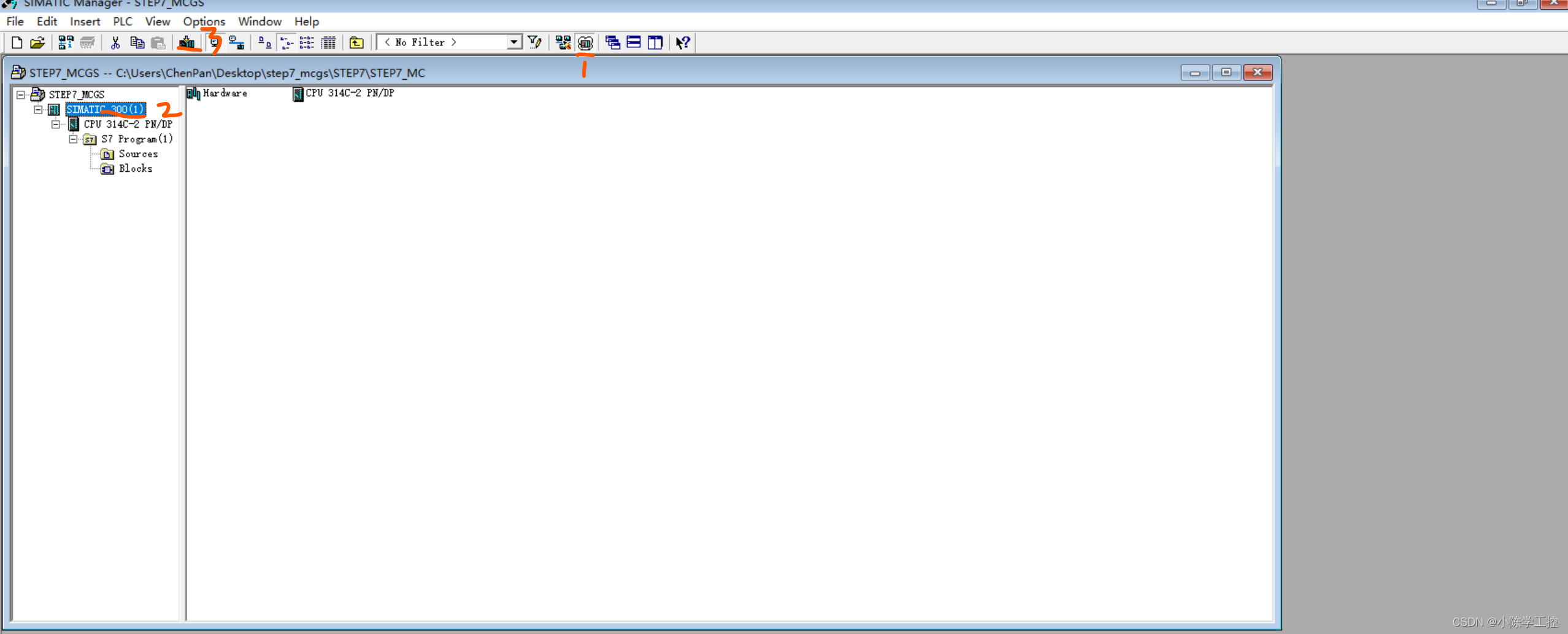

2．3硬件配置和组态

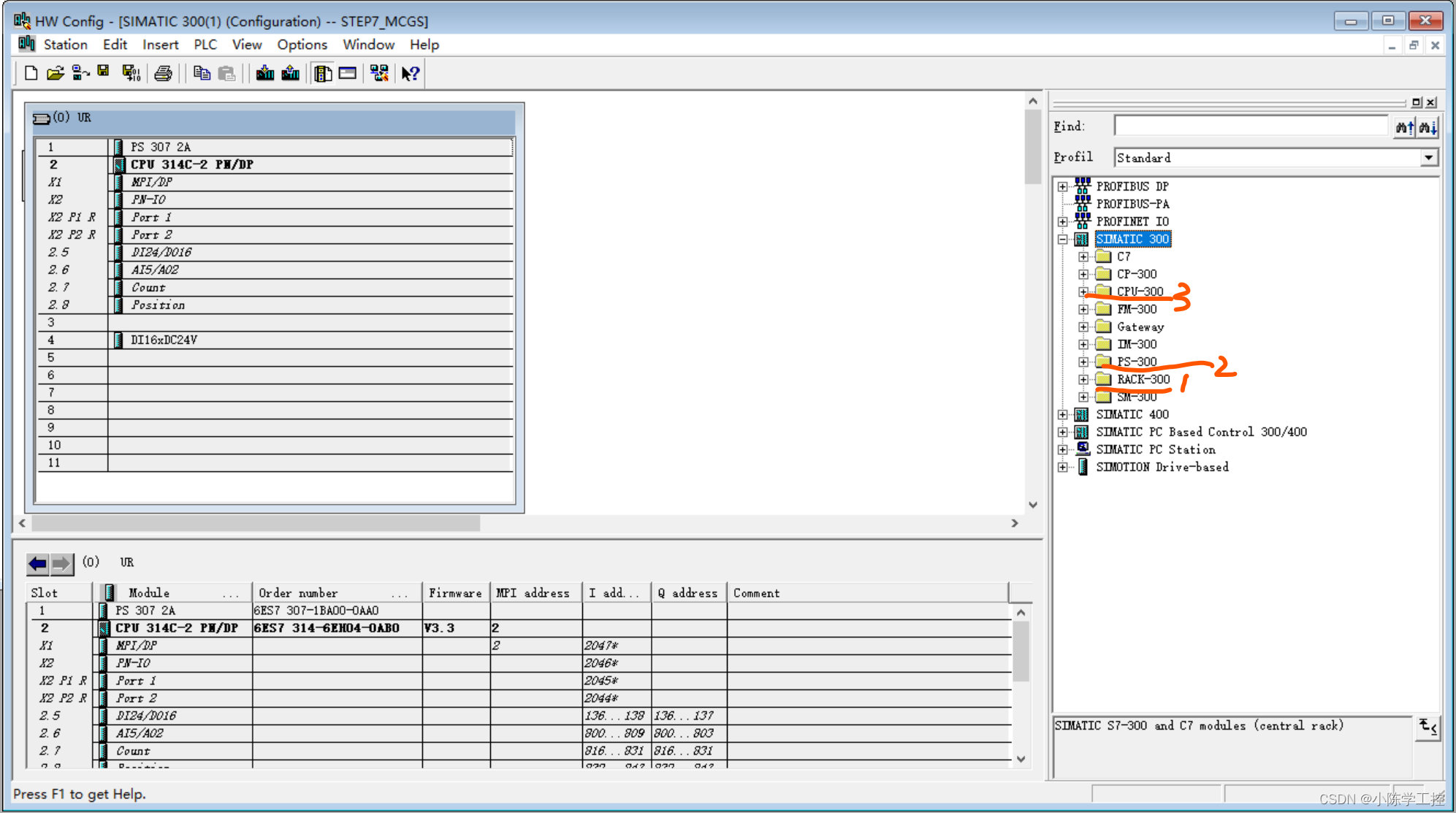

完成插入硬件后，点击导航栏中的硬件，进入硬件配置，选择机架，电源，CPU，注意这里CPU应该选择带PN标识的，io块可以选择性添加，这里我未使用IO信号，所以选择不添加io块

3.程序的编写

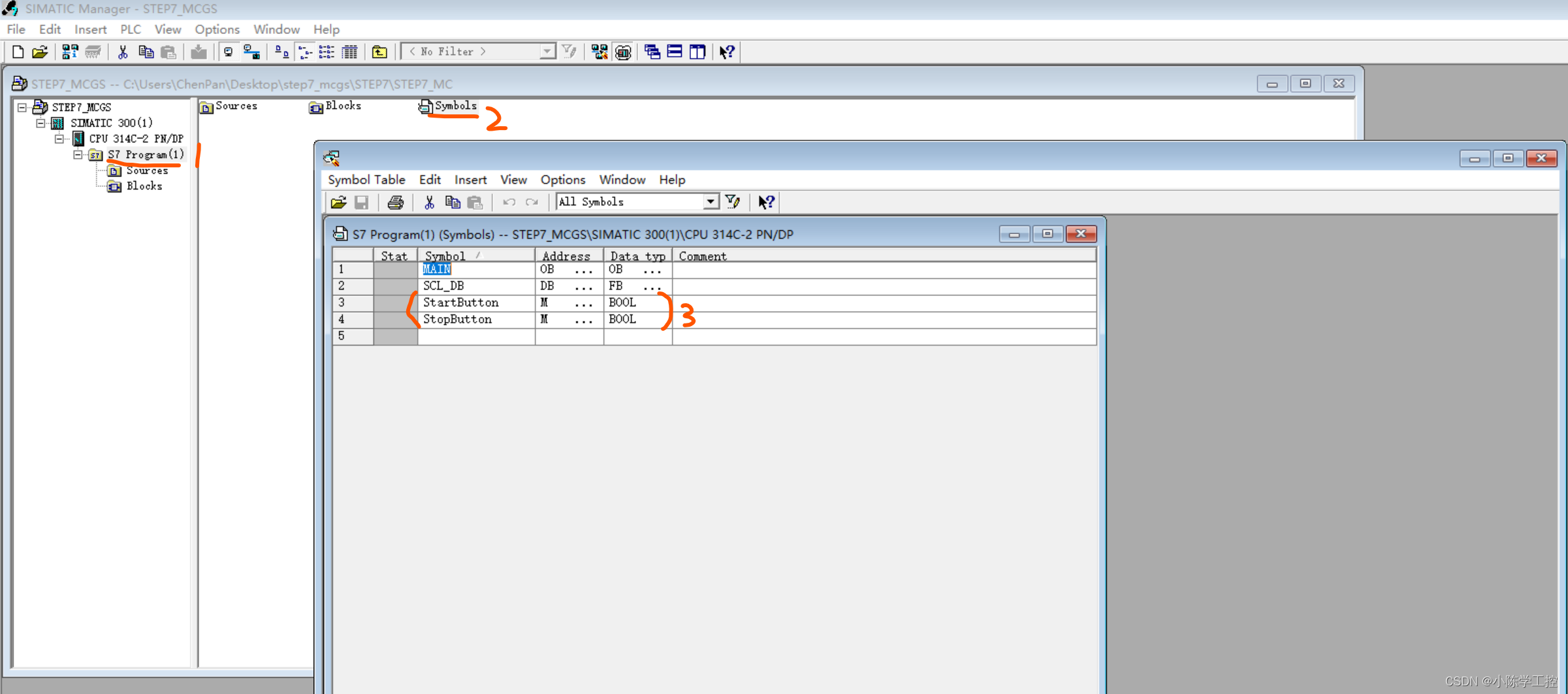

在程序编写前一般应该先定义符号，定义的符号为M0.0和M0.1分别为启动和停止

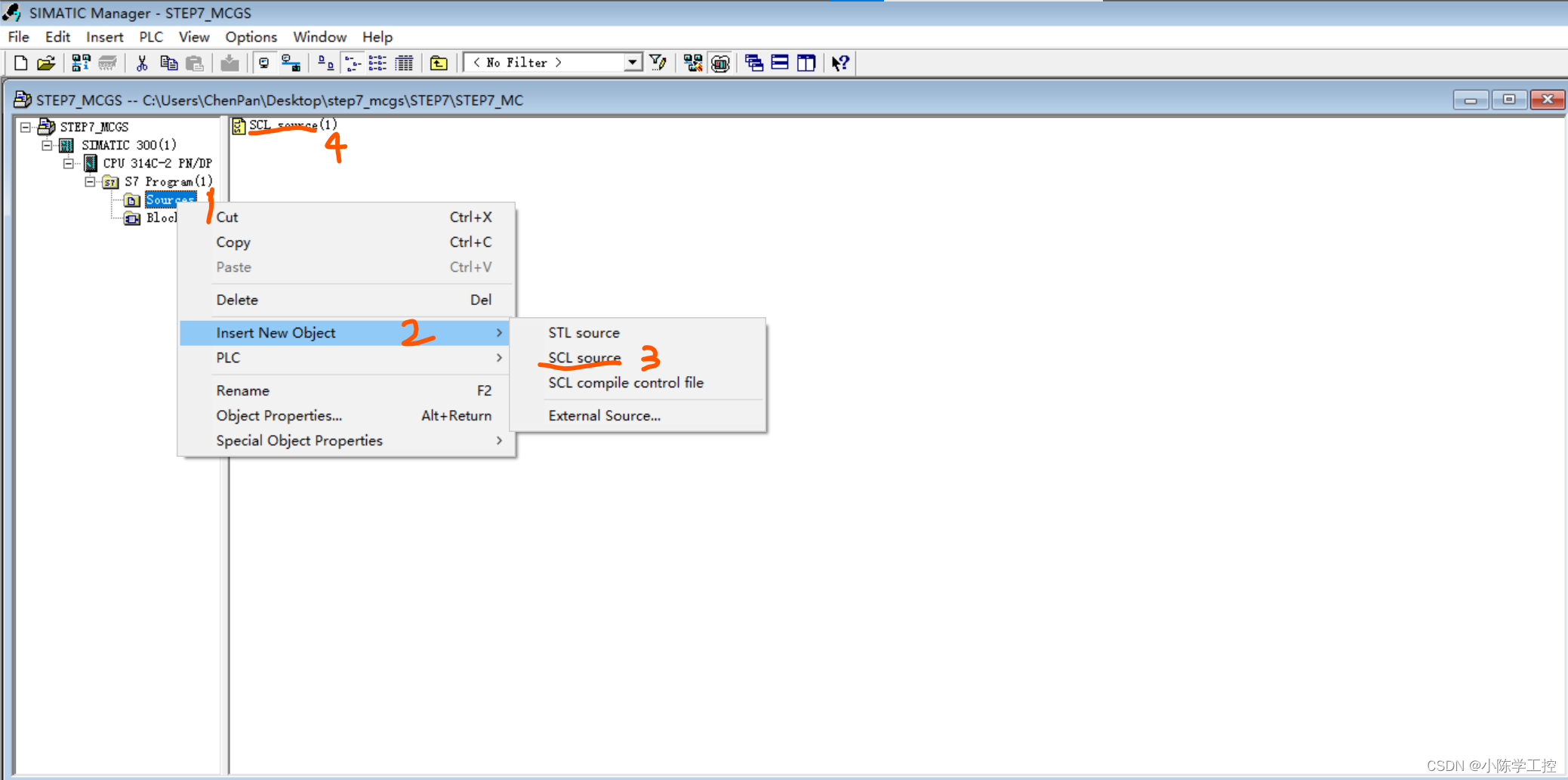

这里启保停电路变量已经完成，但是为了更好的展示数据，我用SCL语言编写了一个将变量A和B相加减的FB块

 FB程序内容如下:

FUNCTION_BLOCK FB1
VAR_INPUT     //输入引脚变量定义
    ON:    BOOL;
    OFF:    BOOL;
    HMI_A:    INT;
    HMI_B:    INT;
END_VAR
VAR_OUTPUT    //输出引脚变量定义
A:    INT;
B:    INT;
END_VAR
    IF  ON AND ( NOT OFF) THEN
        A:= HMI_A + HMI_B;
        B:= HMI_A - HMI_B;
    ELSE
        A:=0;
        B:=0;
    END_IF;
END_FUNCTION_BLOCK

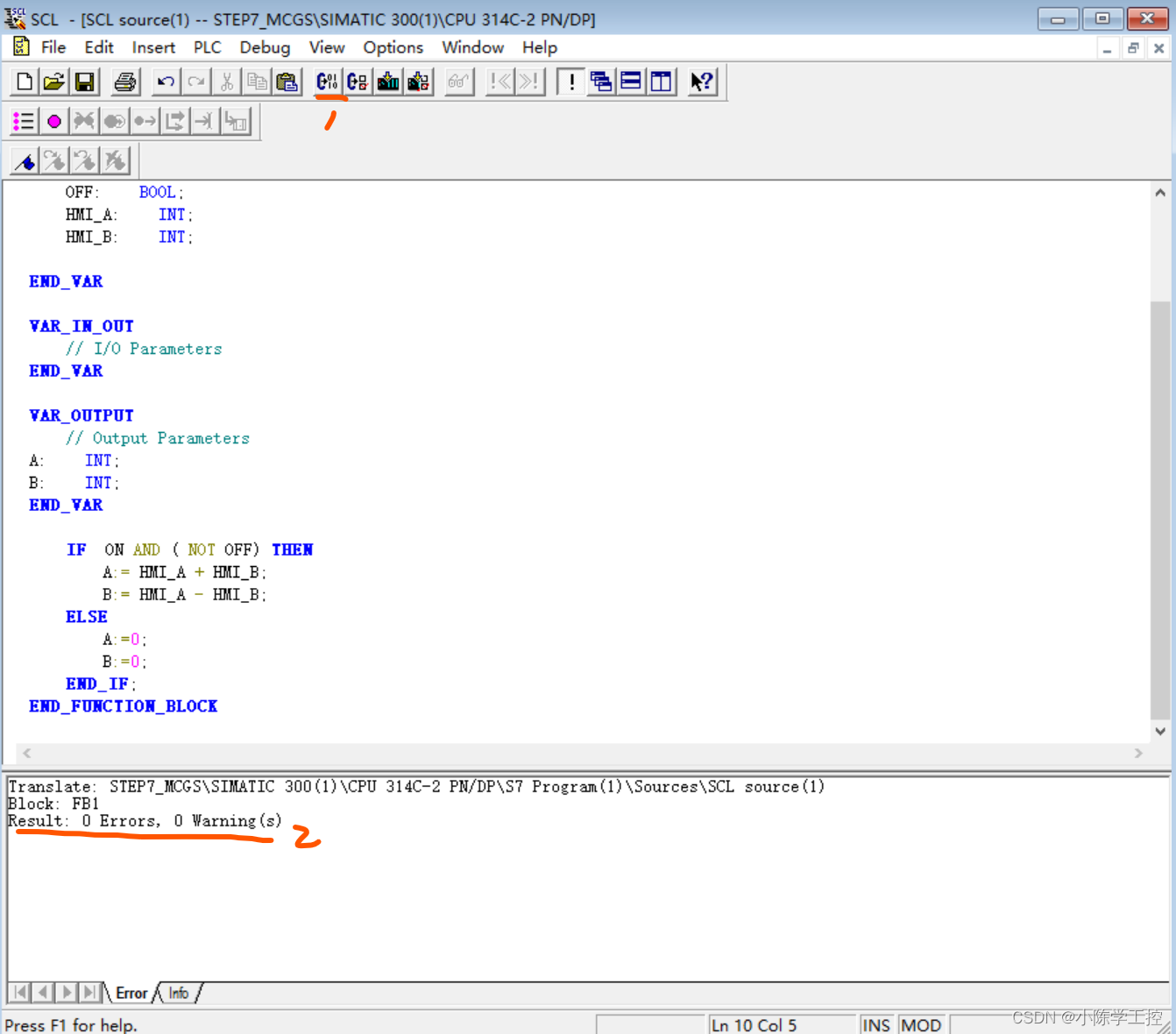

成完成后编译，无报错

在导航栏中，选择块，选择FB块右击选择为FB块建立DB块

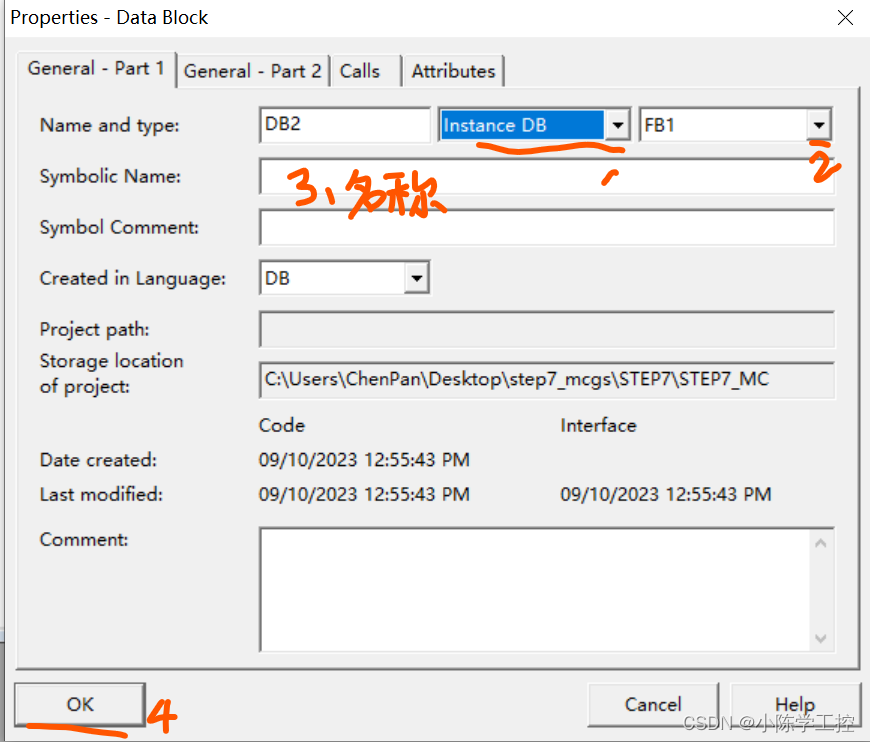

编辑DB块，第3步名称一定要填，方便调用

完成以上步骤，块页面会生成对用的DB块，打开OB块，编辑主程序

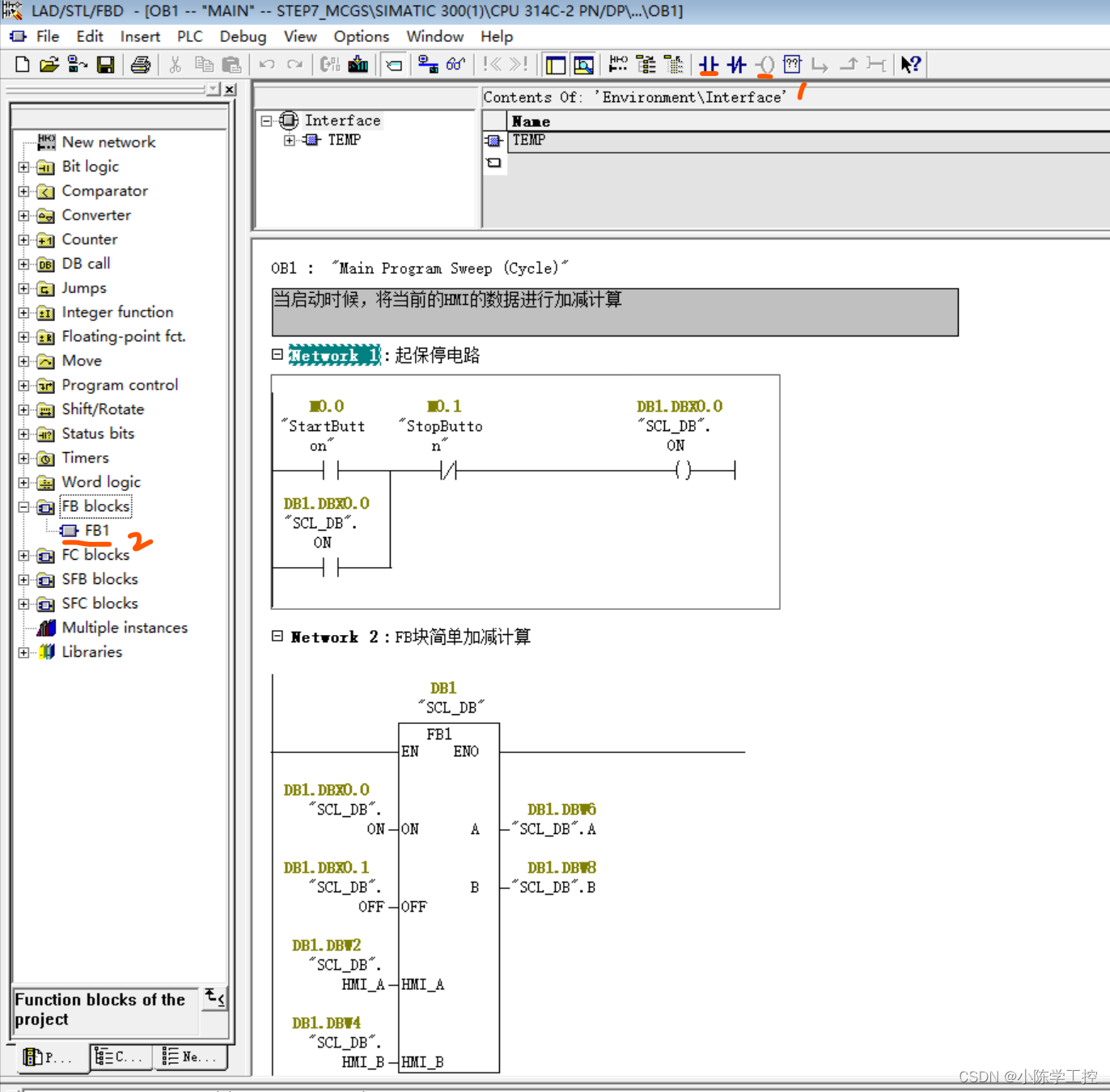

拖拽符号，编写主程序，并保存程序ctrl+s

三、仿真设置

1.打开仿真软件PLCSIM，选择导航栏中硬件整体下载

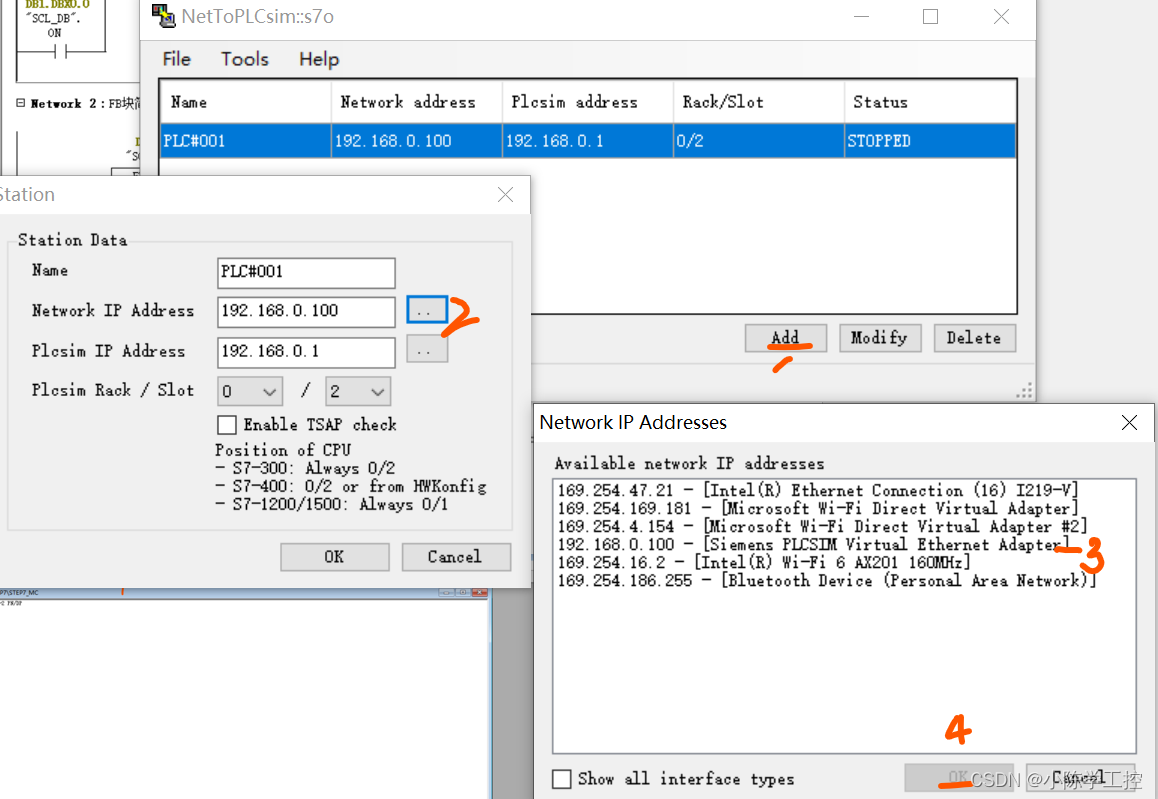

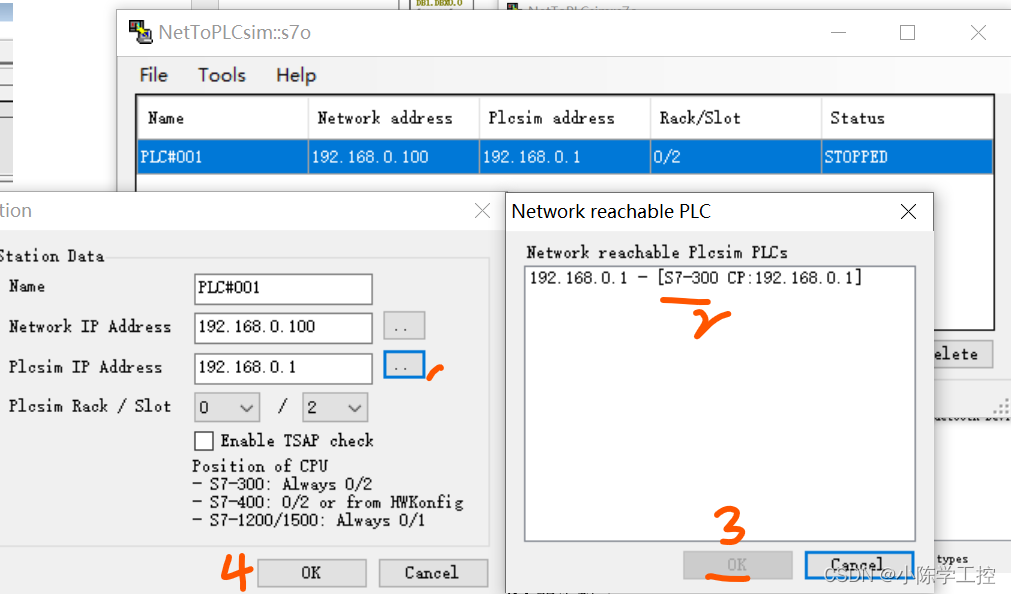

2.打开nettoplcsim,新建一个网络连接

在建立PLCSIM的连接，这里要注意一定要在已经启动PLCSIM的前提下才可以使用，设置完成确定

设置完成后，启动

3.编辑MCGS软件

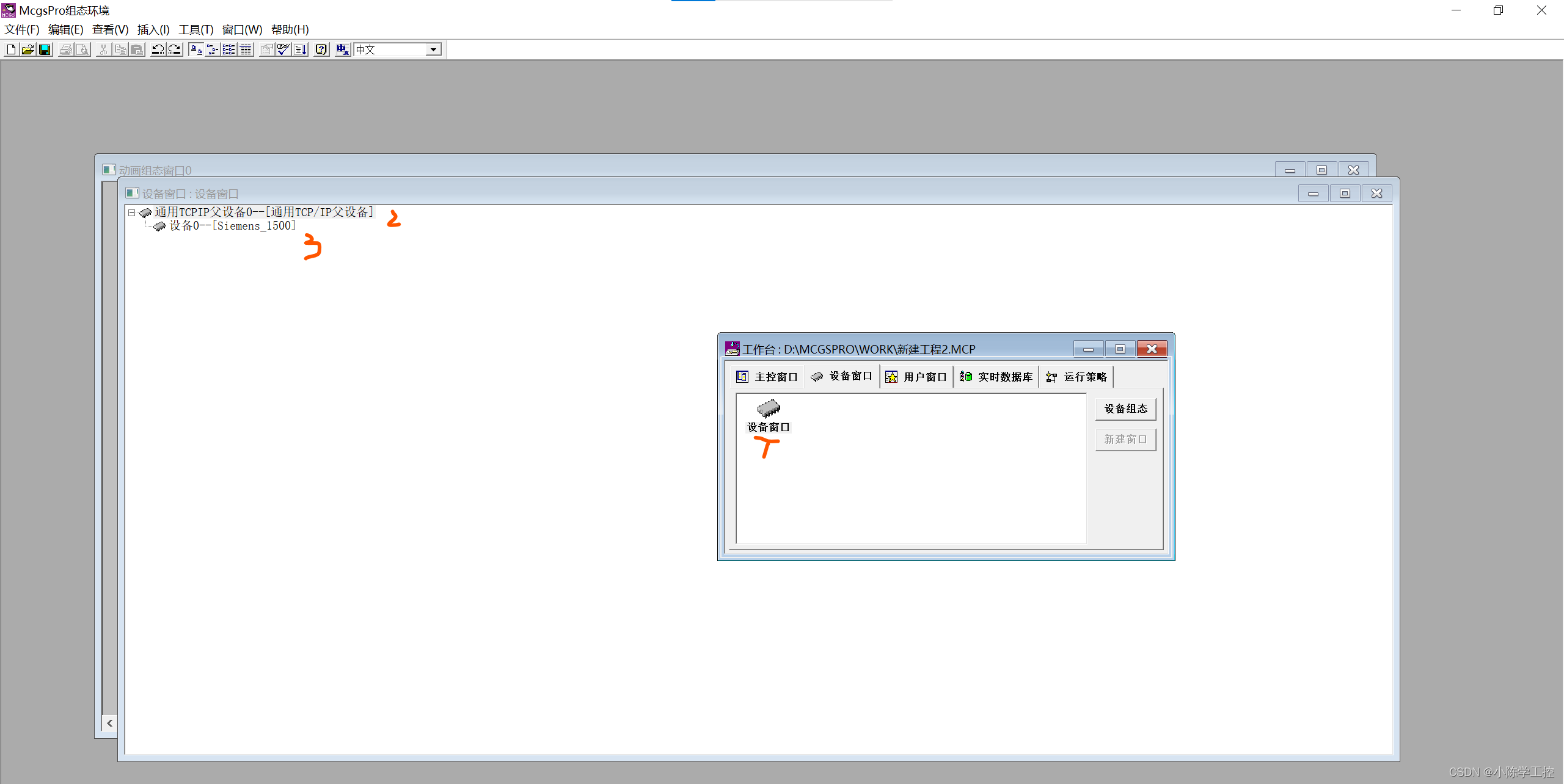

配置通讯

配置标签M0.0和M0.1,通道2，地址0，类型00位

配置标签DB1，地址1，类型16进制无符号，通道4

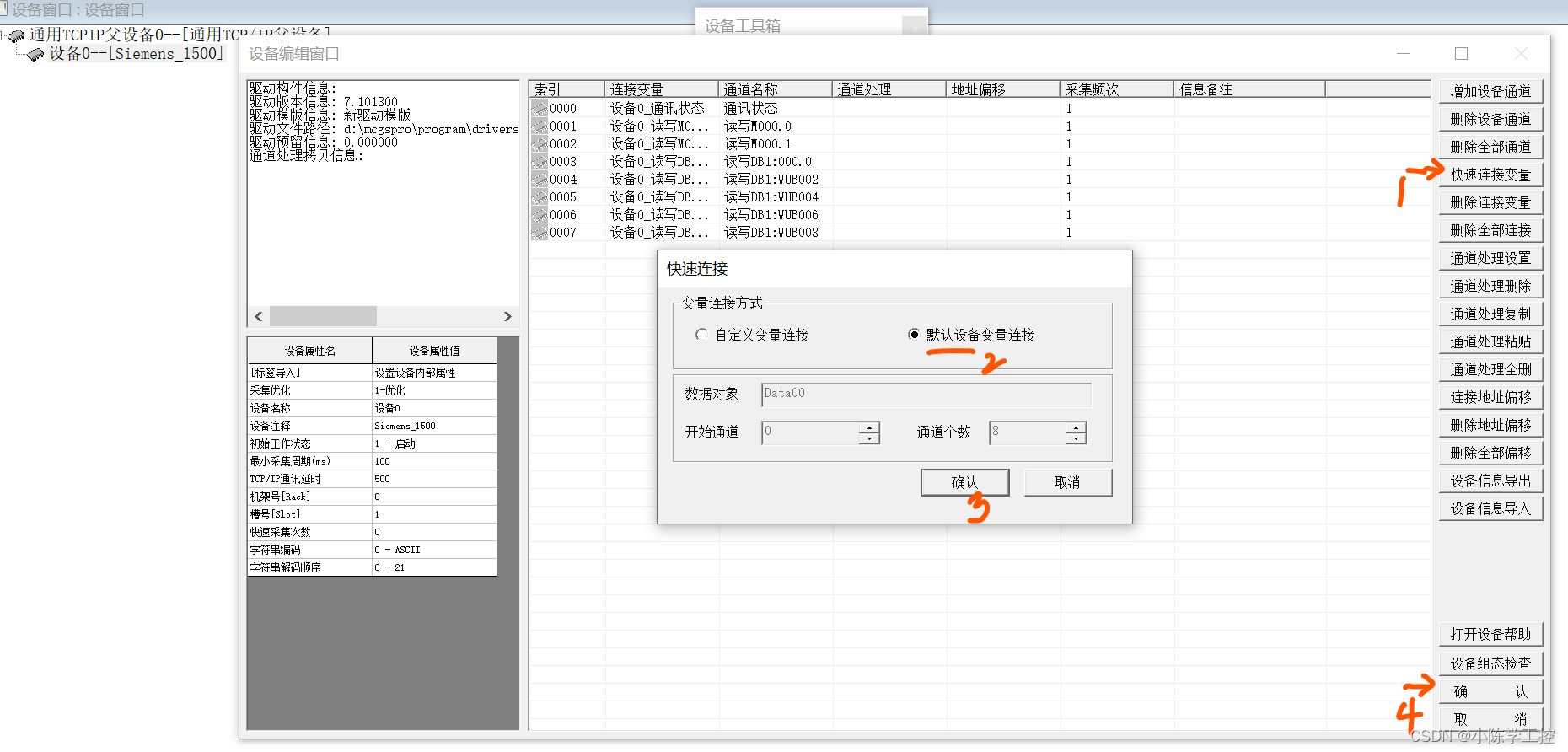

完成后快速连接变量，选择默认后，确认

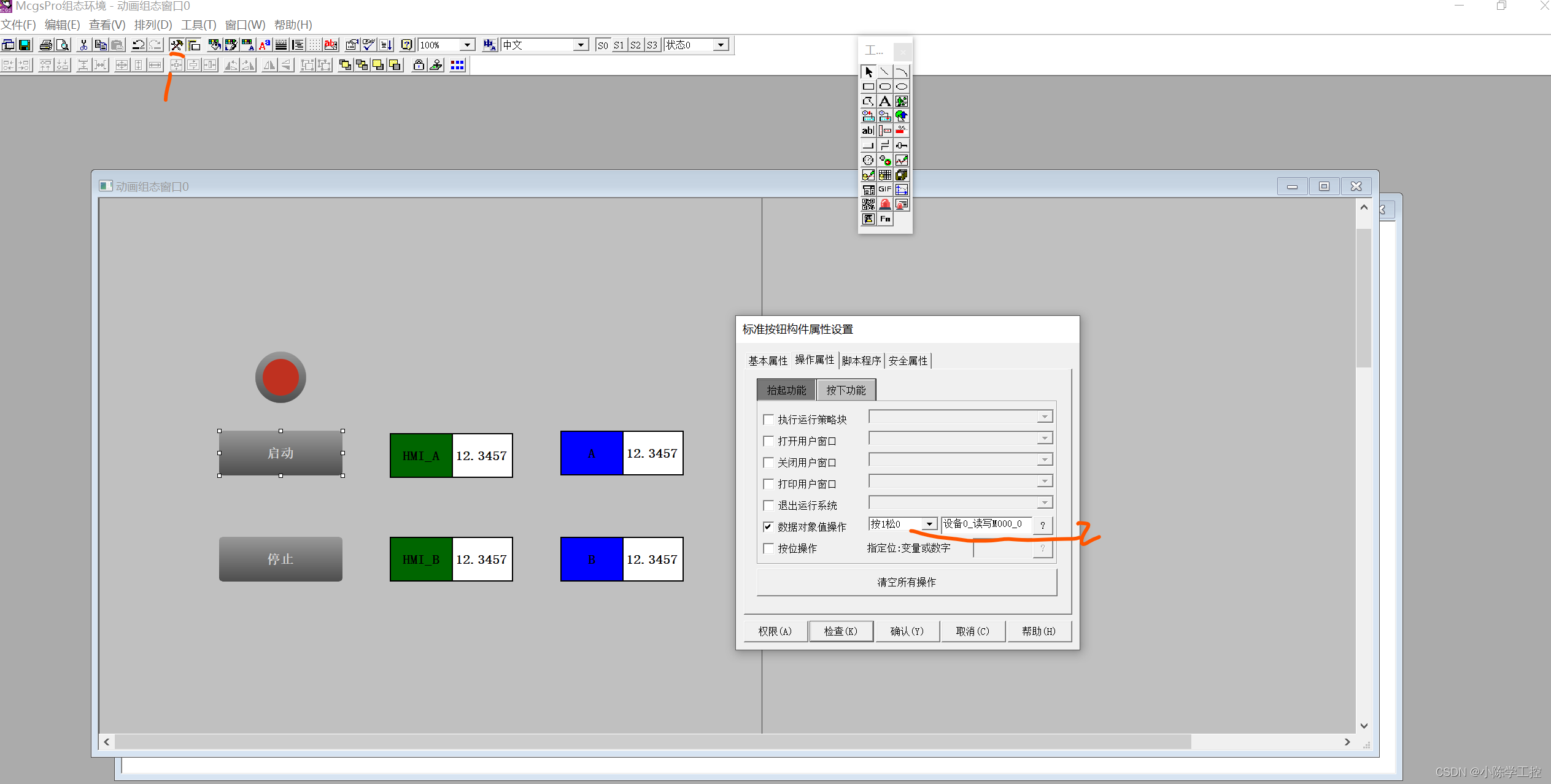

打开窗口0，使用工具栏中元件，构建画面，添加对应的变量，这里我使用了标签，指示灯，按钮，和输入框

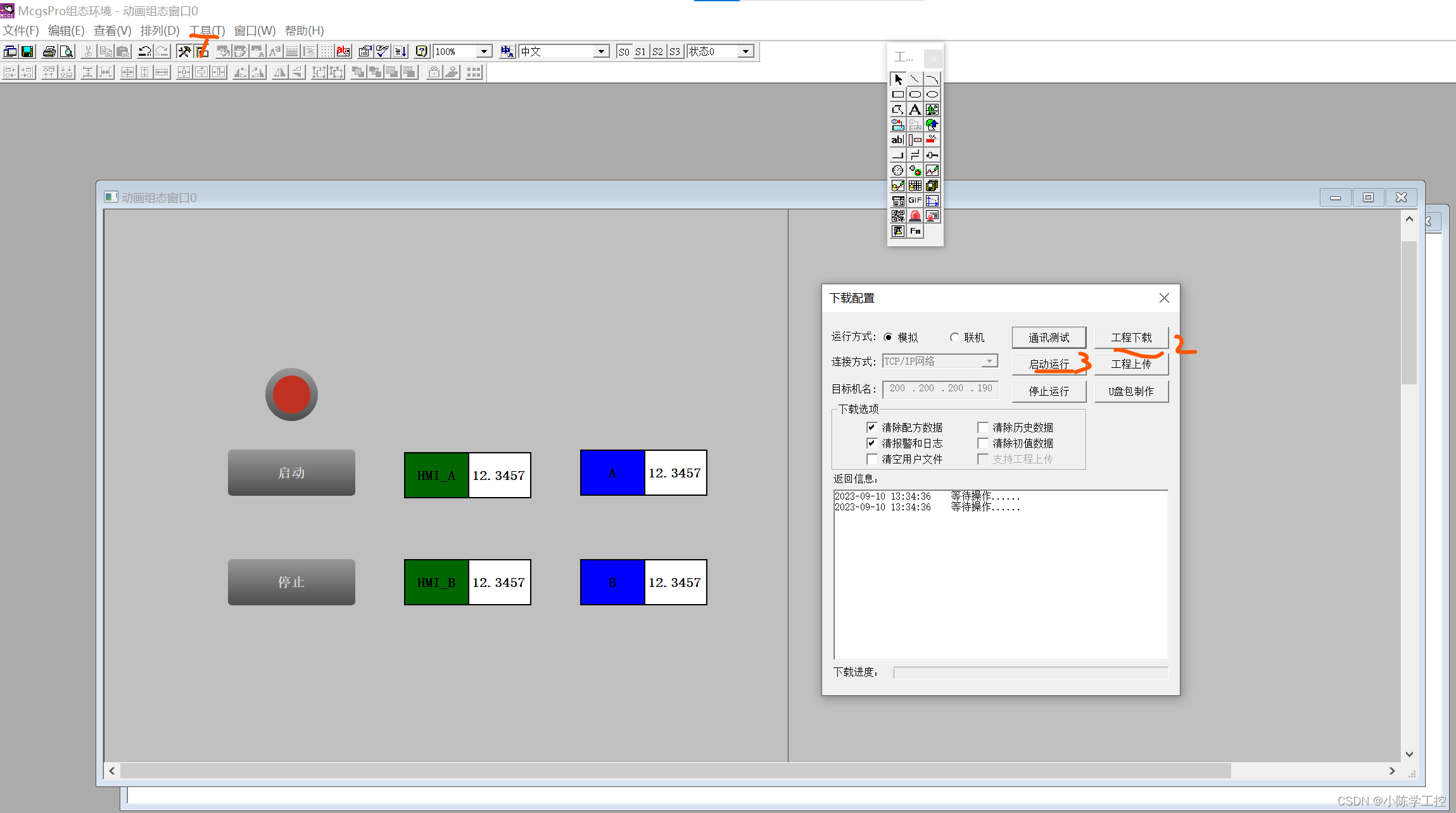

完成以上步骤后，在工具中找到模拟运行，下载使用

四、启动仿真

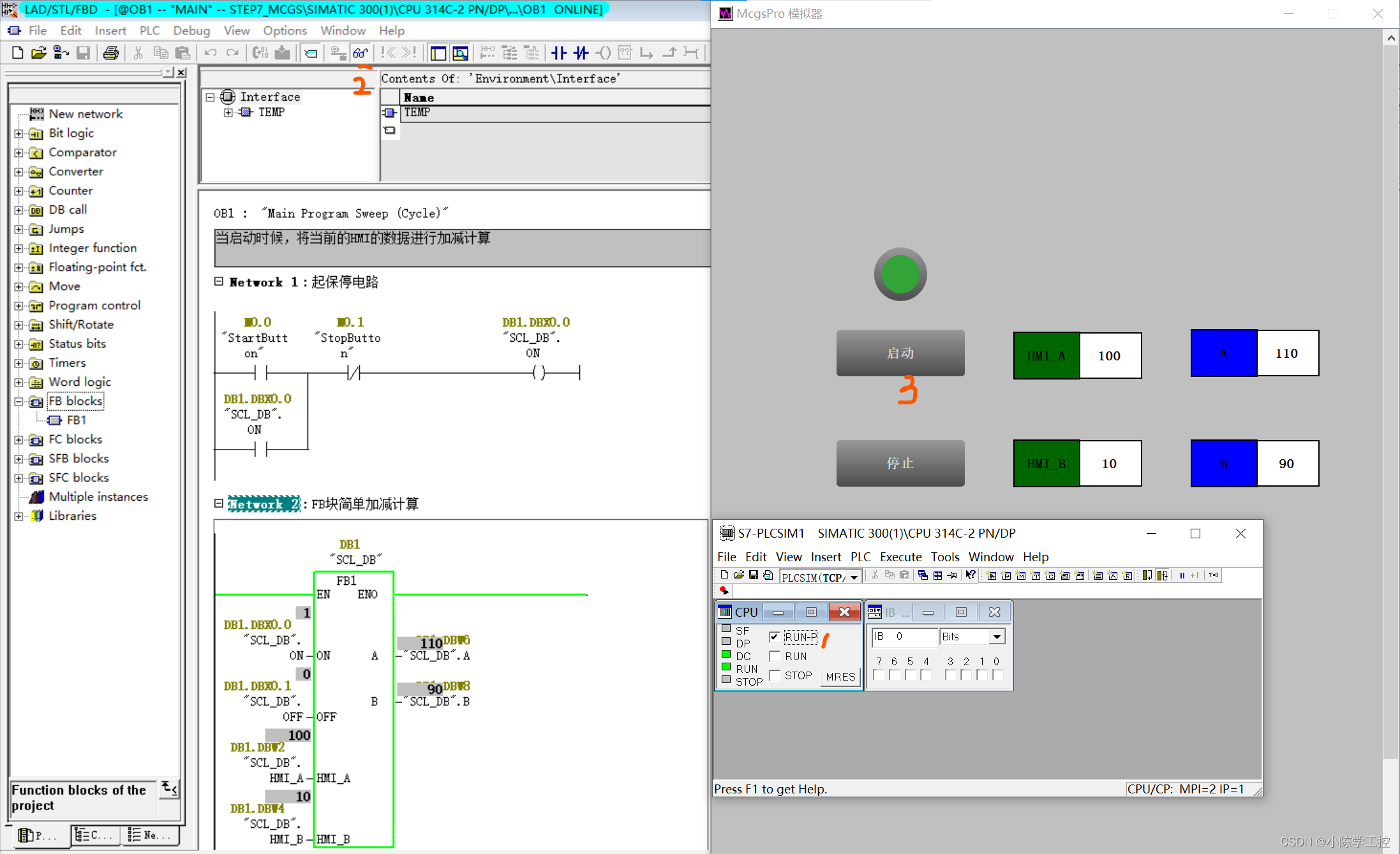

1.将PLCSIM置于run-P,打开监视，点击HMI启动按键，计算

HMI_A+HMI_B=A;

HMI_A-HMI_B=B;

结果输出结果正确显示。
