MCGS&PLCSIMAdvanced仿真

MCGS是一款国产的触摸屏，其价格相对便宜，所以在项目中经常用到，此前我已经用过威纶通的触摸屏，第一次使用MCGS的触摸屏，由于没有硬件在手所以我选择使用西门子的PLCsimadvanced来模拟硬件PLC，通过虚拟的网络适配器与MCGS以太网连接。
首先在TIA博途中，新建一个项目，再新建的项目属性中勾选“块编译时支持仿真”

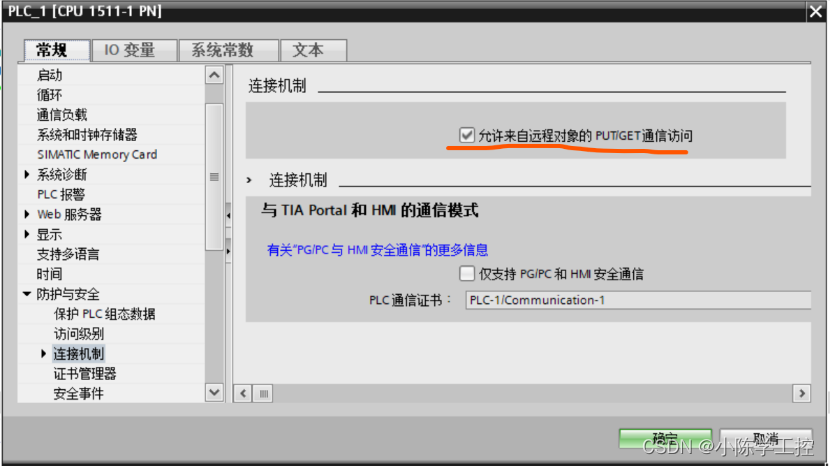

在设备属性中勾选“允许来自远程设备的PUT/GET通讯”

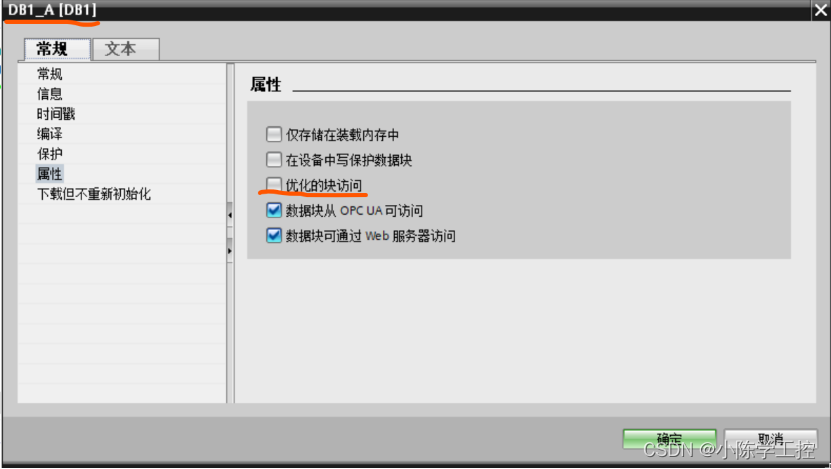

新建的FB块要符合命名规则“DBn_描述”(如DB1_motor)这个格式，然后取消“优化的块数据访问”。

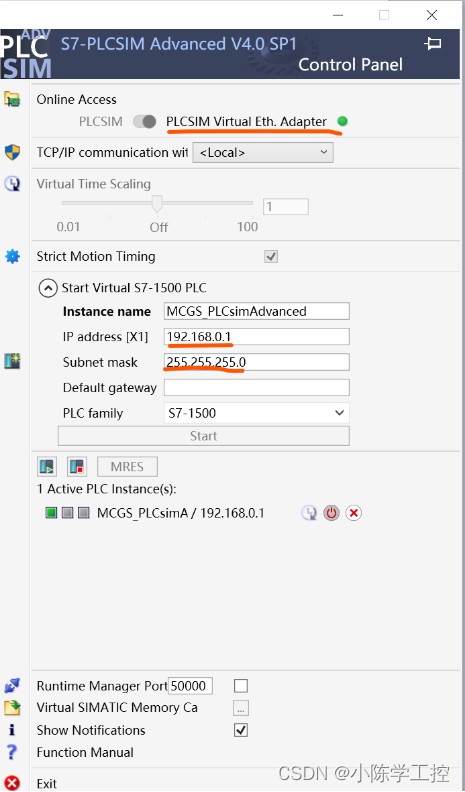

完成后就可以，在主程序编辑一个简单的程序，然后打开PLCsimAdvanced软件设置，如图

这里选用的默认的TCP/IP设置，“local”是电脑的本地路径与以太网选项相比，以太网选项可以支持虚拟与现实硬件的连接。设置好IP地址与博图软件上的硬件IP地址相同，与电脑上的PLCSIMAdvanced的虚拟网络适配器在同一个网段下。
选择下载后，编辑的程序就可以下载到PLCSIMAdvanced中，到这里西门子的软件就算设置完成了。

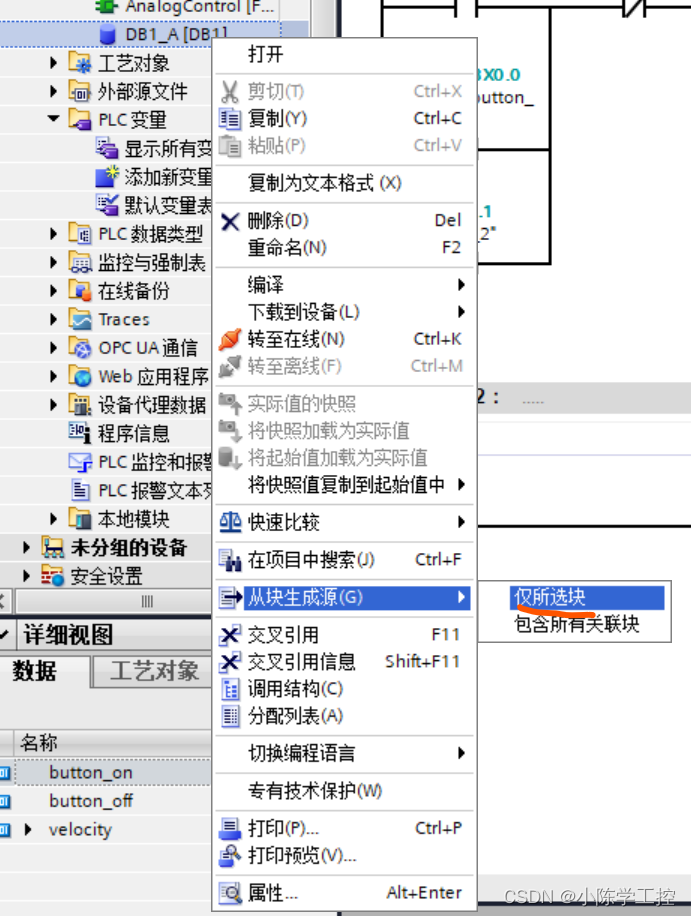

导出DB块标签文件操作如下：

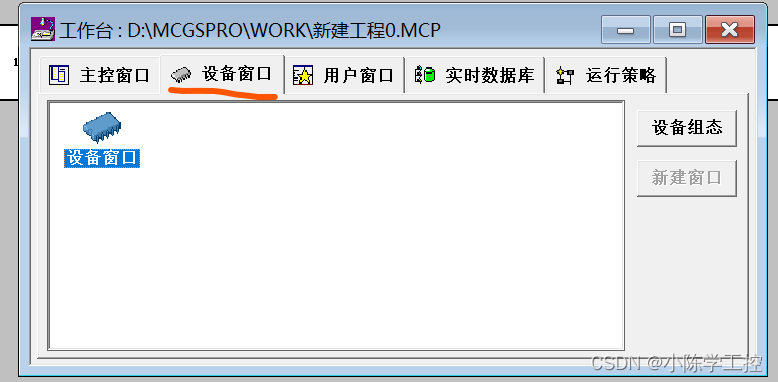

打开MCGSPro软件，新建一个工程，在弹窗中选择设备窗口，双击设备窗口

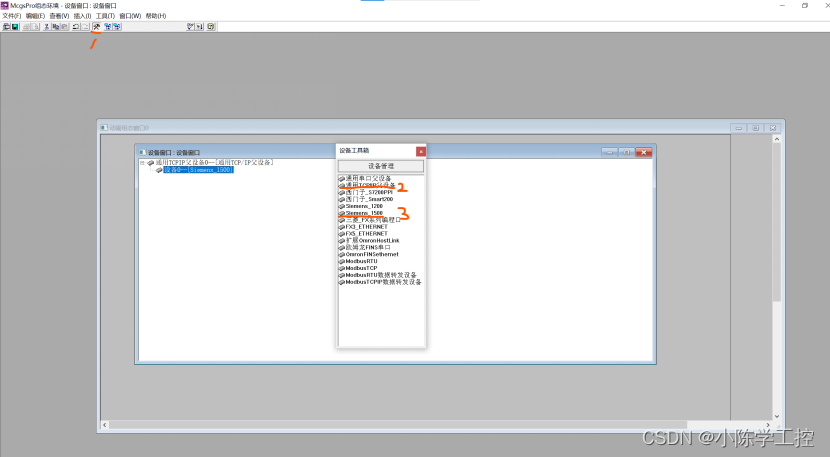

在弹出的窗口中点击工具
，按照TCP/IP设备设置选项如下

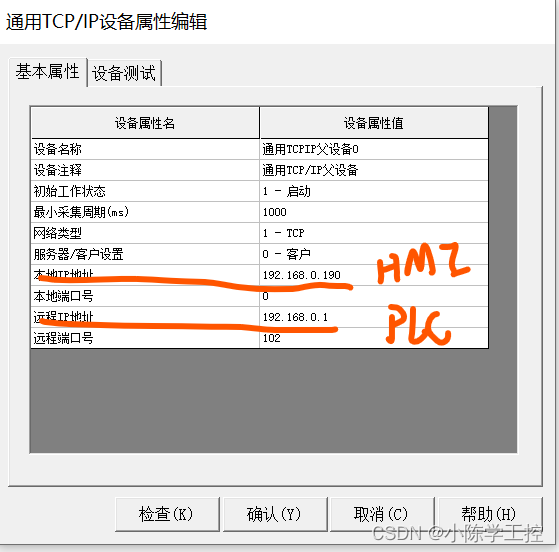

双击“TCP/IP父设备0-------【通用TCP/IP父设备】”，IP地址检查，本地IP地址只是需要保持同一个网段即可，PLC IP需要与PLCSIMAdvanced设置的IP地址相同，也可以点击帮助查看具体流程。

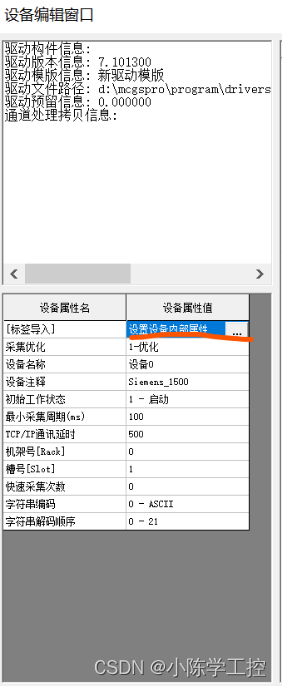

双击“设备0–Siemens1500”导入DB块标签

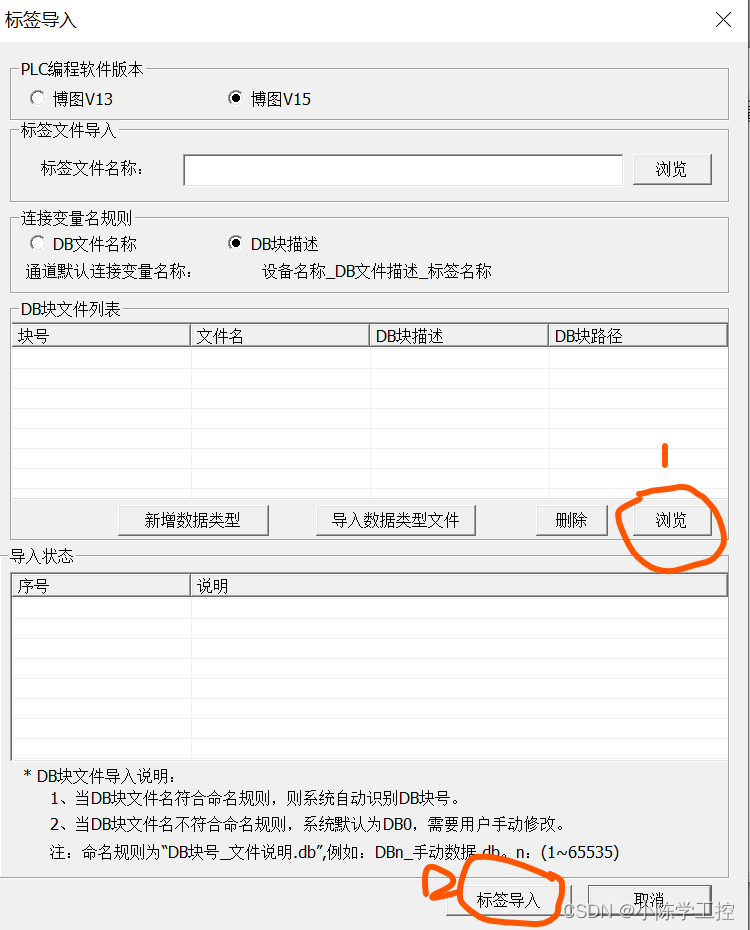

选择浏览加载TIA博图中导出的DB文件（*.db）,选择标签导入

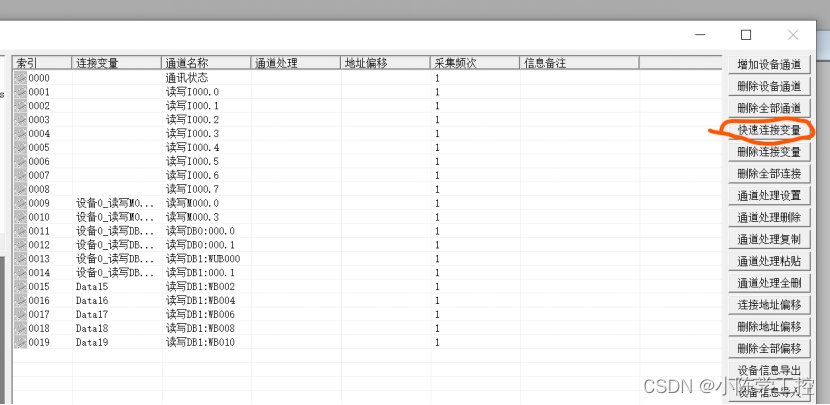

选择快速连接变量，生成连接变量，确认后退出。

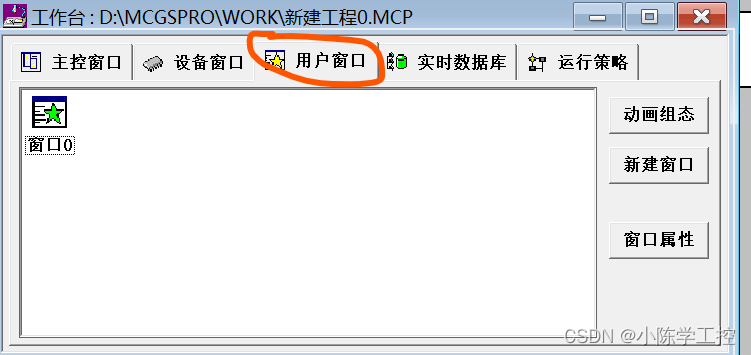

选择用户窗口，双击窗口0

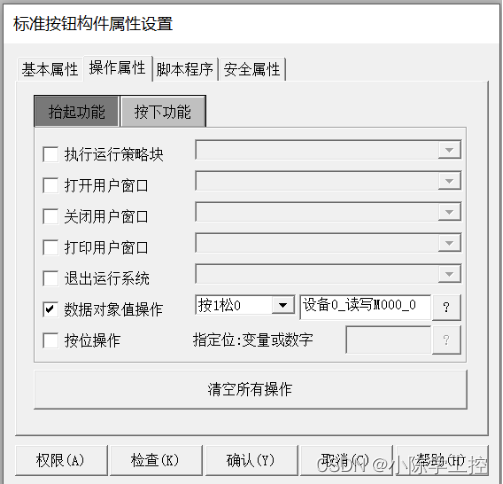

添加按钮，双击按钮后，选择操作属性，勾选数据对象值操作，进行如下设置

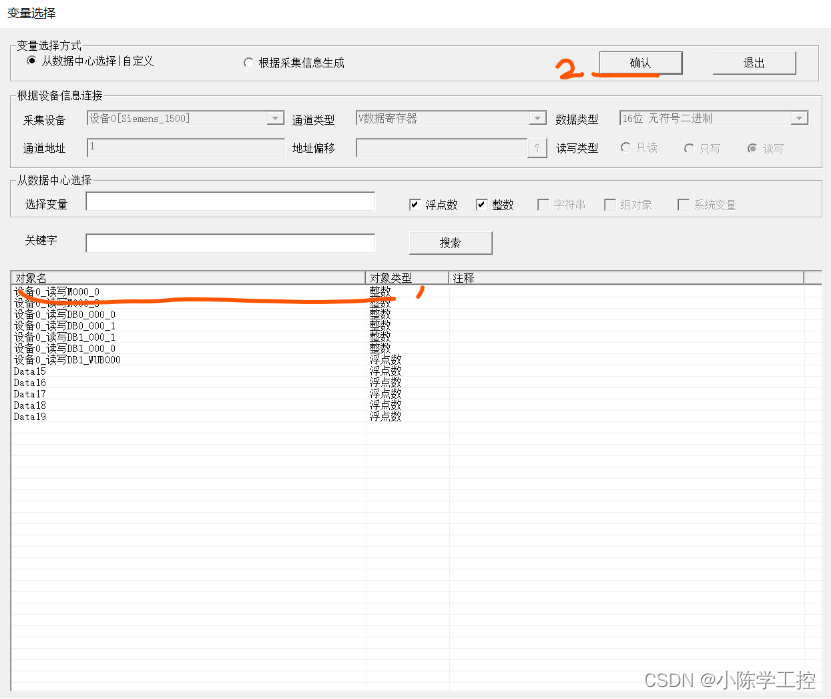

从数据中心选择，也可以使用根据采集信息生成，点击确认后，按钮就可以使用了

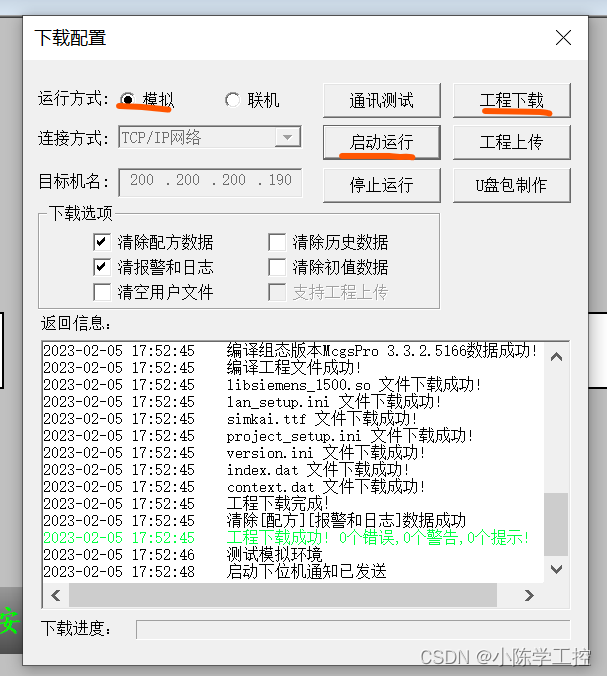

其他按钮及标签的设置相同在这里就不再演示，选择“工具”中的“模拟运行”，完成如下设置

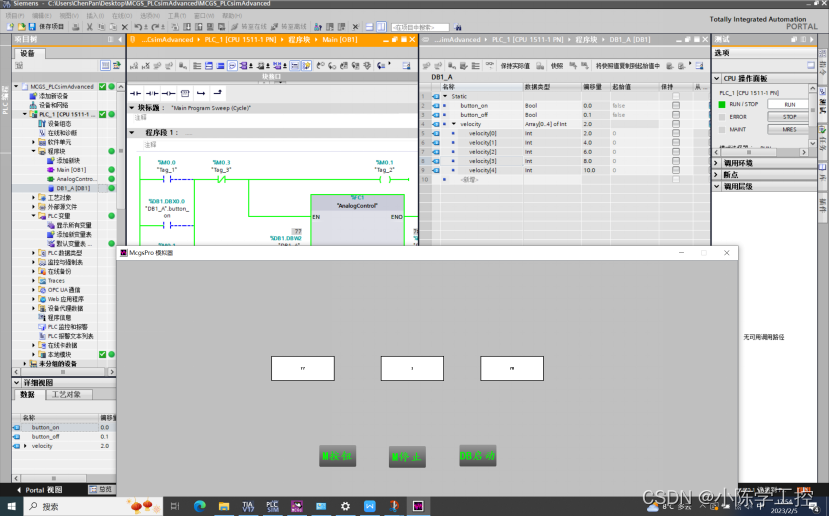

启动PLCsimAdvanced仿真，在博图中监控，仿真成功！
